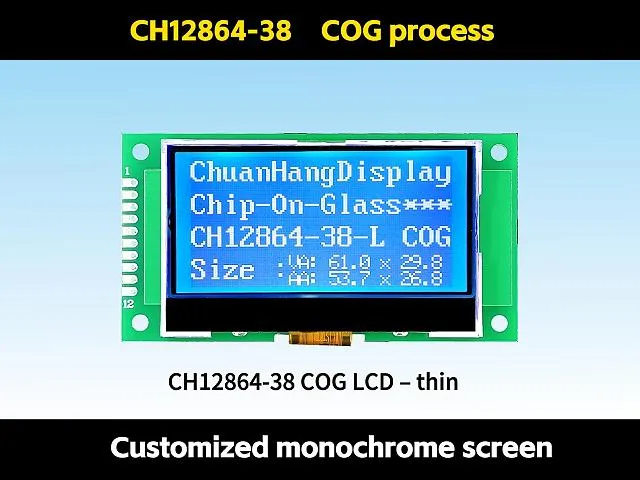

CH12864-38
Description du produit

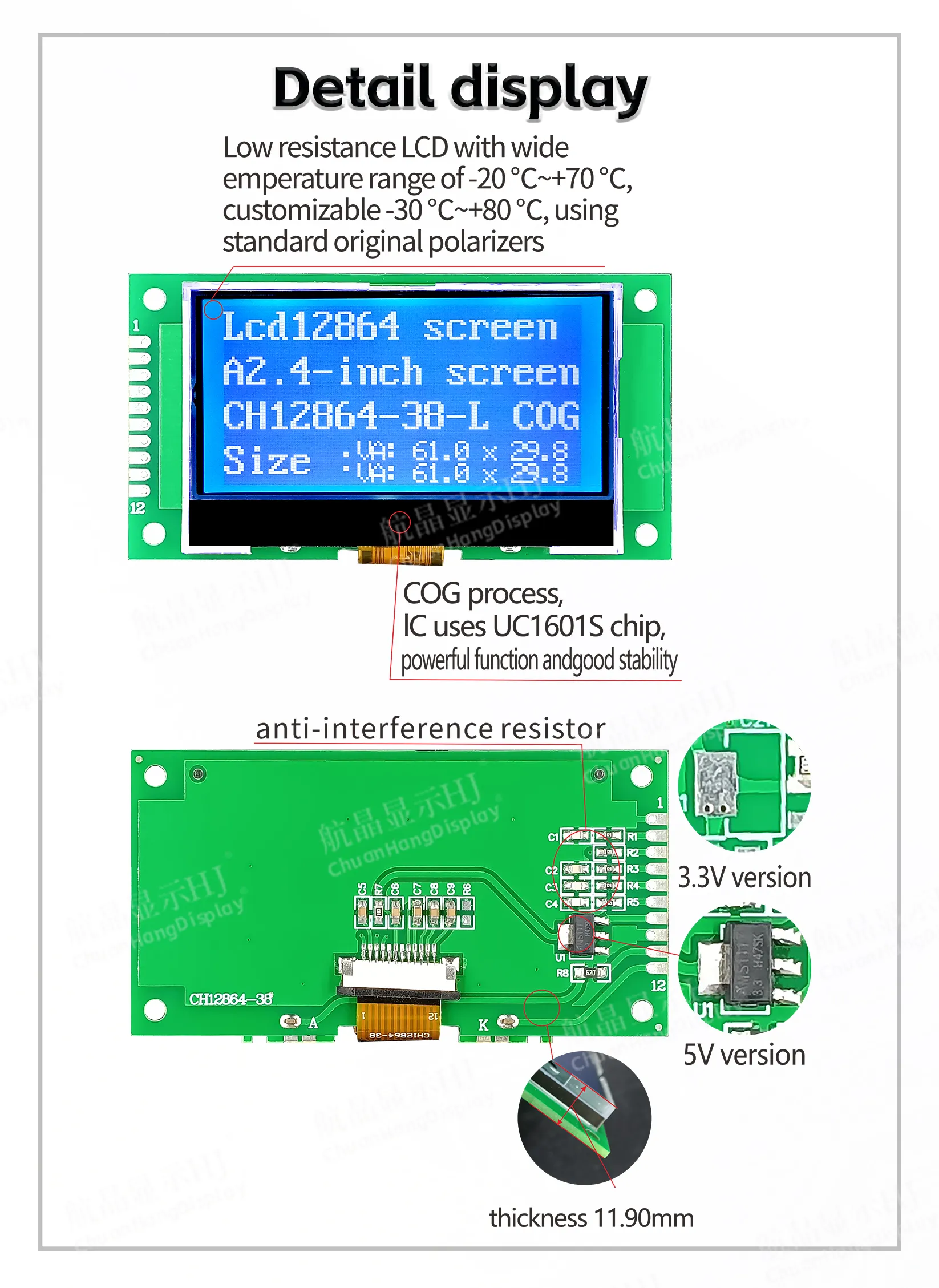

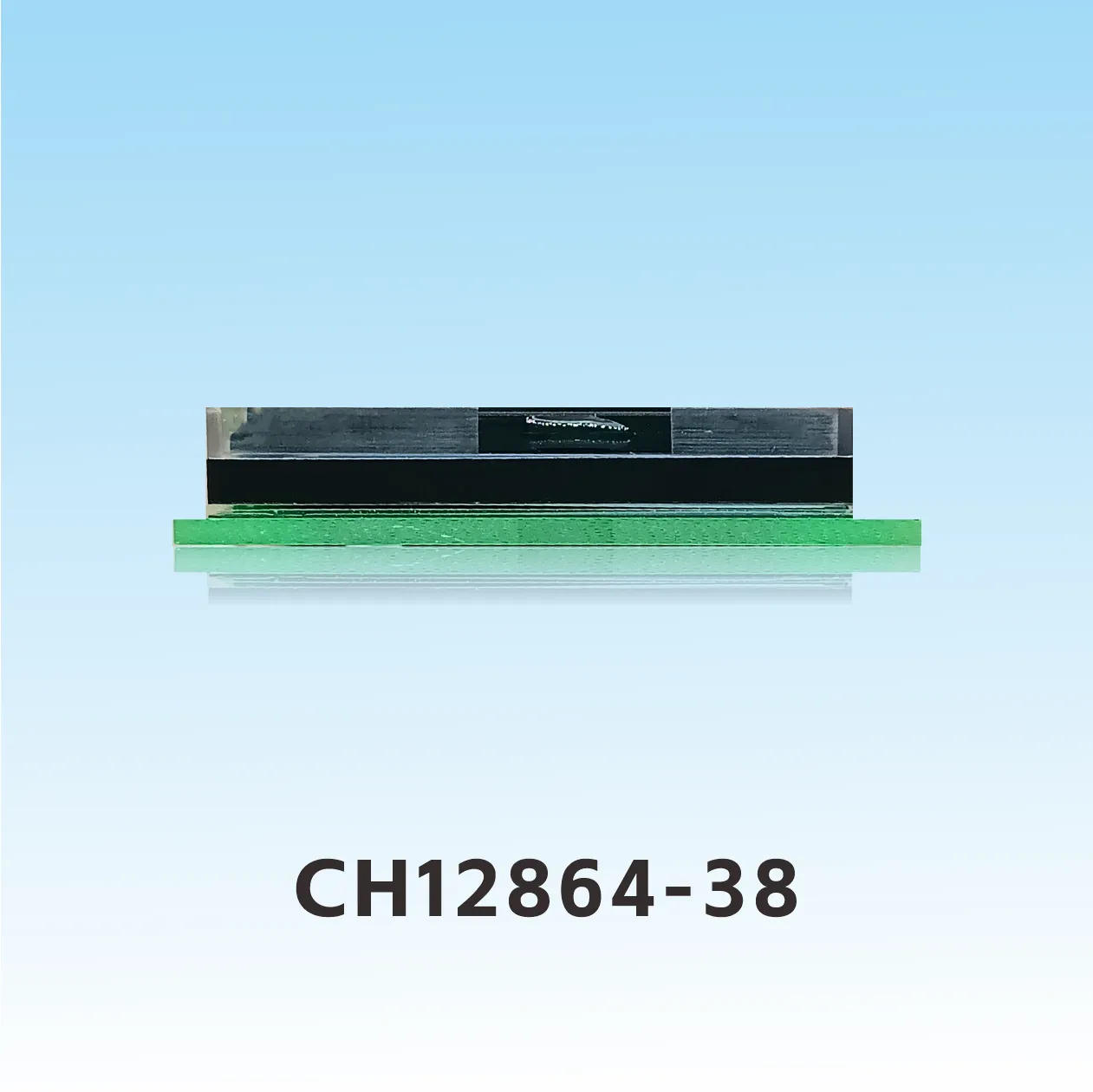

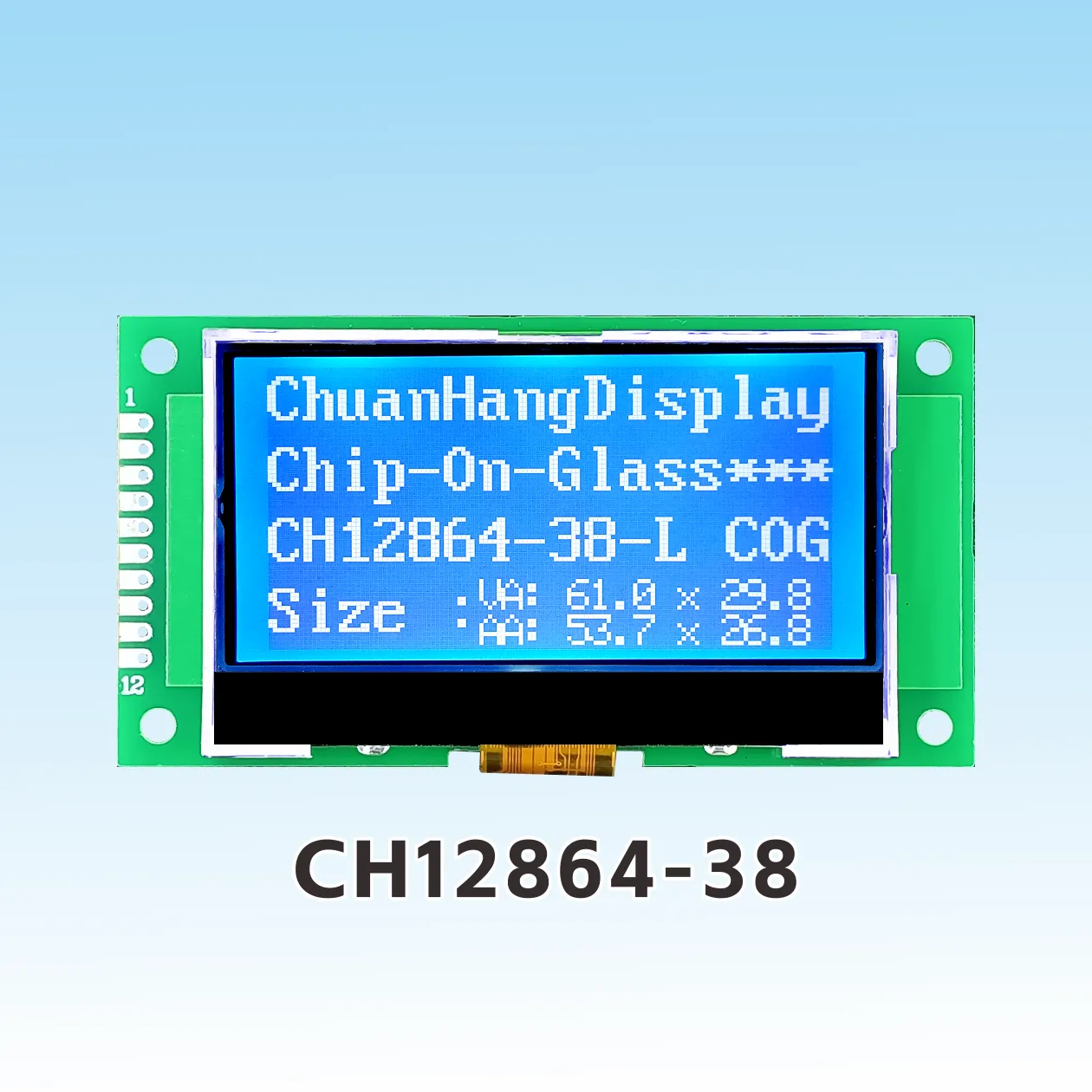

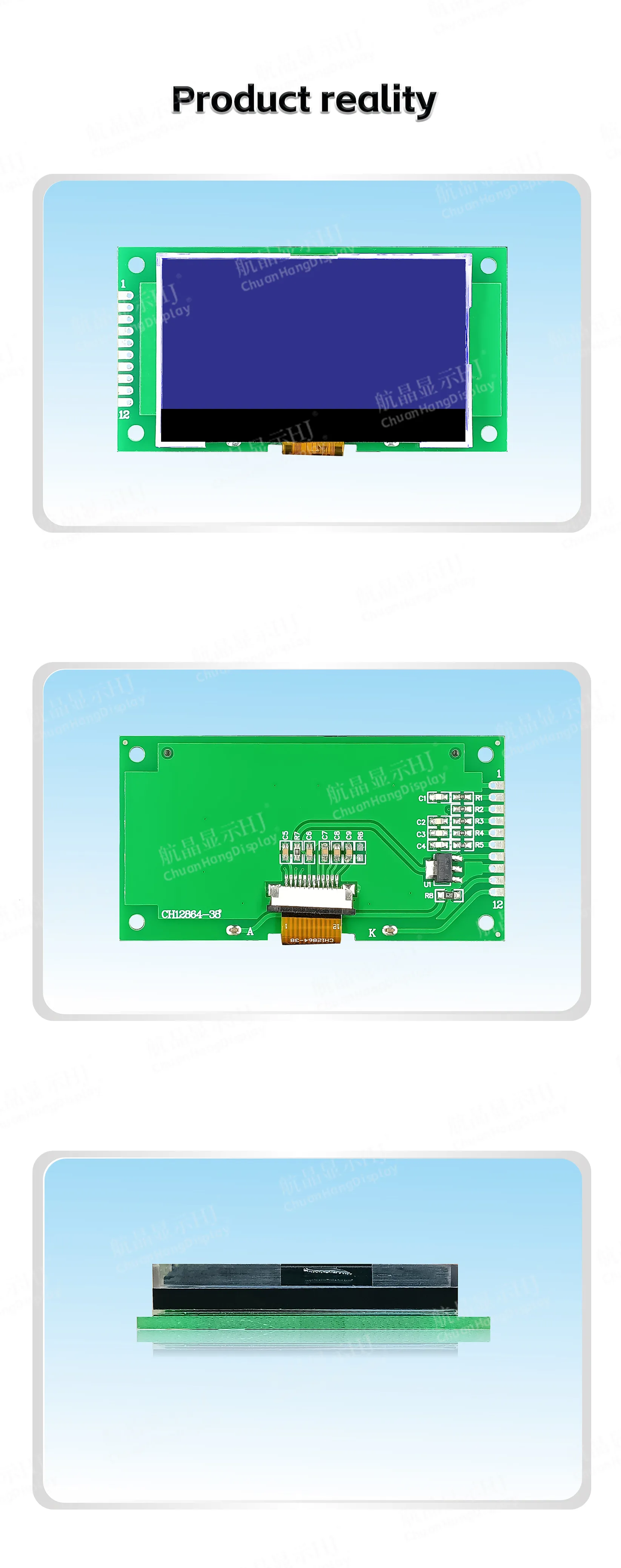

1.1 Technologie COG, avec câble flexible FPC pour la connexion, le produit comprend un rétroéclairage et un PCB, est pré-assemblé, a un profil mince et offre une structure stable.
1.2 Le circuit intégré utilise la puce UC1601, qui n'a pas de jeu de caractères intégré ; le programmeur doit créer le jeu de caractères.
1.3 Faible consommation d'énergie, fonctionnant à 3,3V, avec un courant de rétroéclairage limité à 1mA lorsque le rétroéclairage est éteint, et jusqu'à 60mA lorsque le rétroéclairage est allumé.

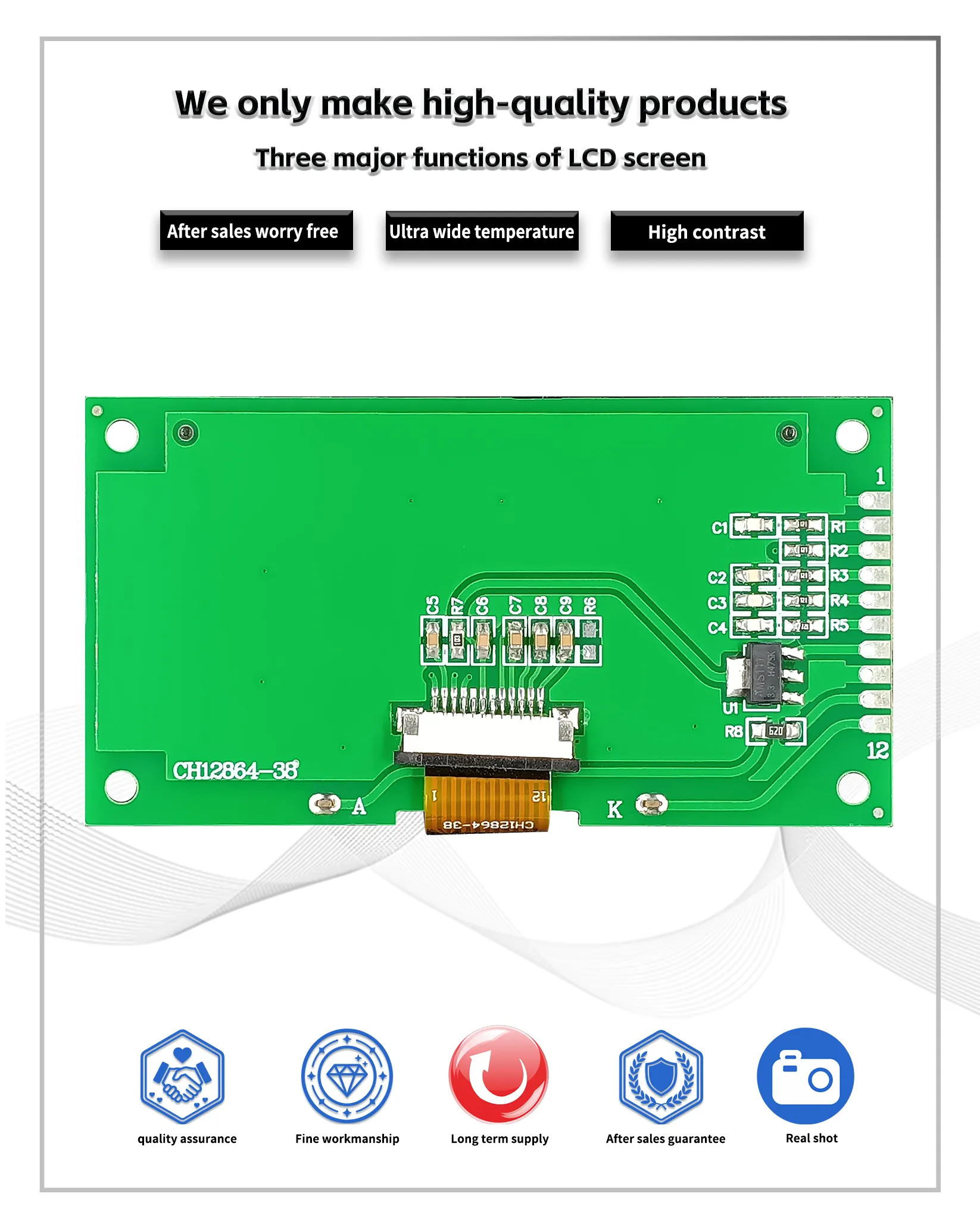

1.4 Les LED A et K sont connectées au PCB et nécessitent une alimentation séparée de 2,9V~3,0V.

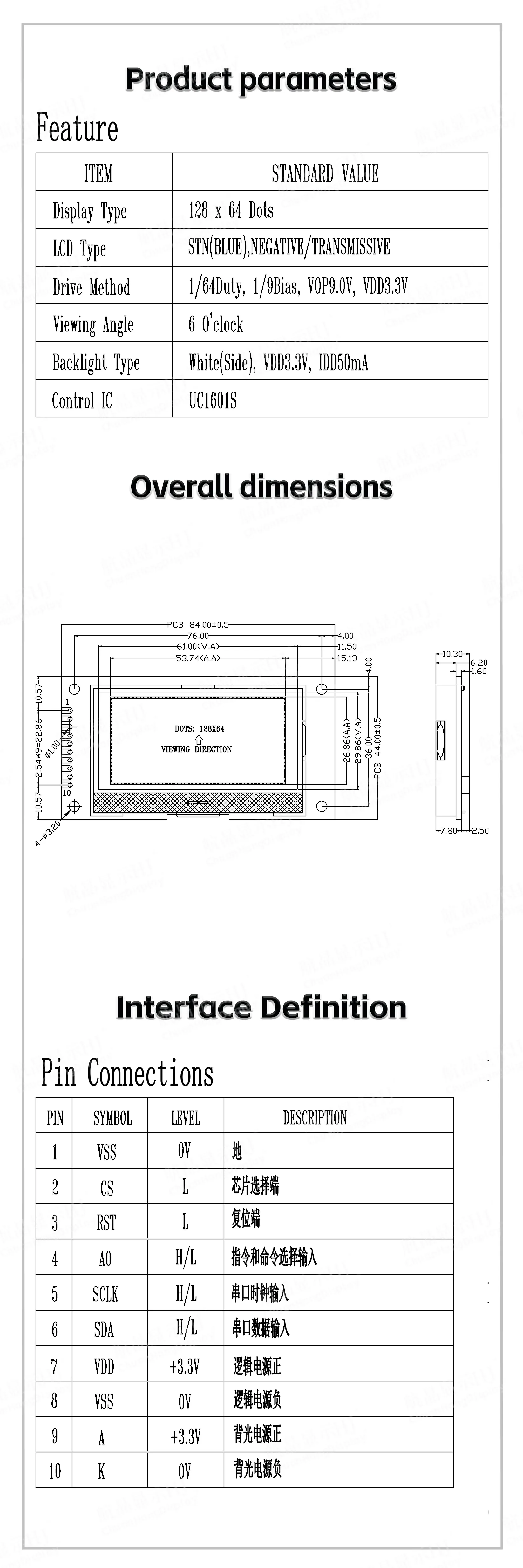

1.5 Caractéristiques du produit :
· La RAM interne des données d'affichage est de 64x128 bits.
· Un condensateur externe génère une augmentation de tension.
· L'ajustement du contraste est contrôlé par logiciel.
· Affiche 8 caractères x 4 lignes (matrice de points 16x16).
· Image unique ≤ matrice de points 128x64.
· Communication via interface SPI à 4 lignes.
· Fonctionnalités riches : modes d'affichage marche/arrêt et affichage positif/négatif.
