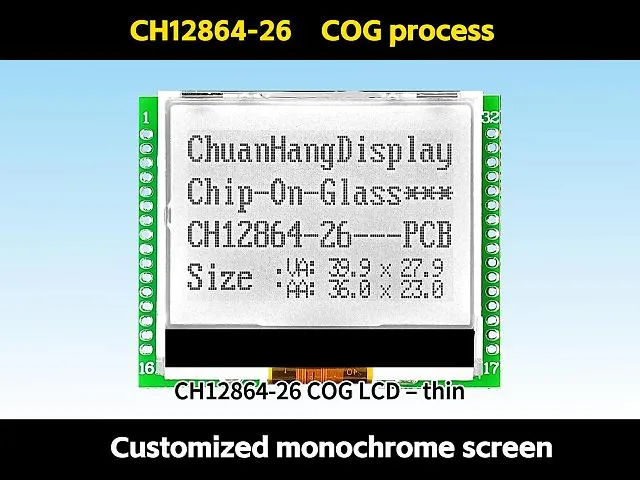

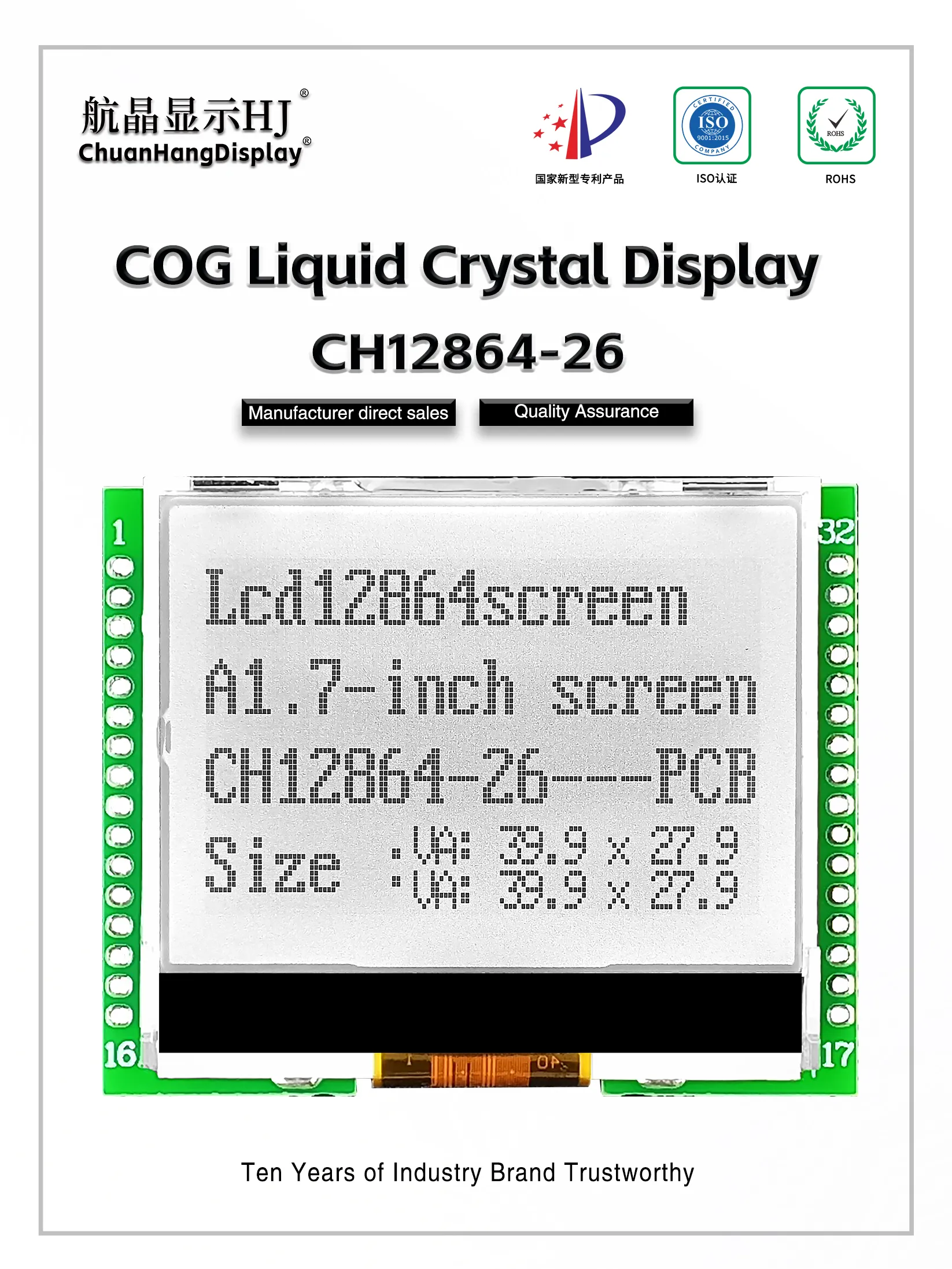

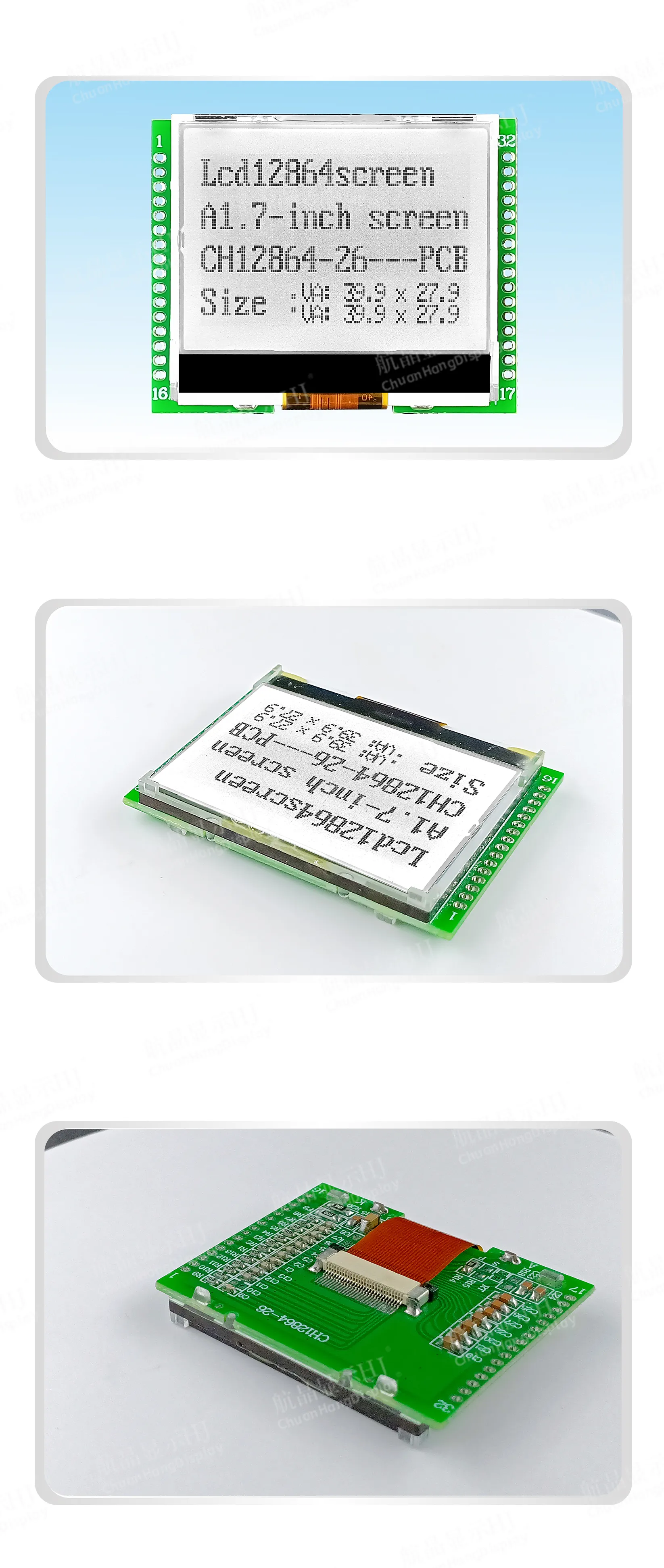

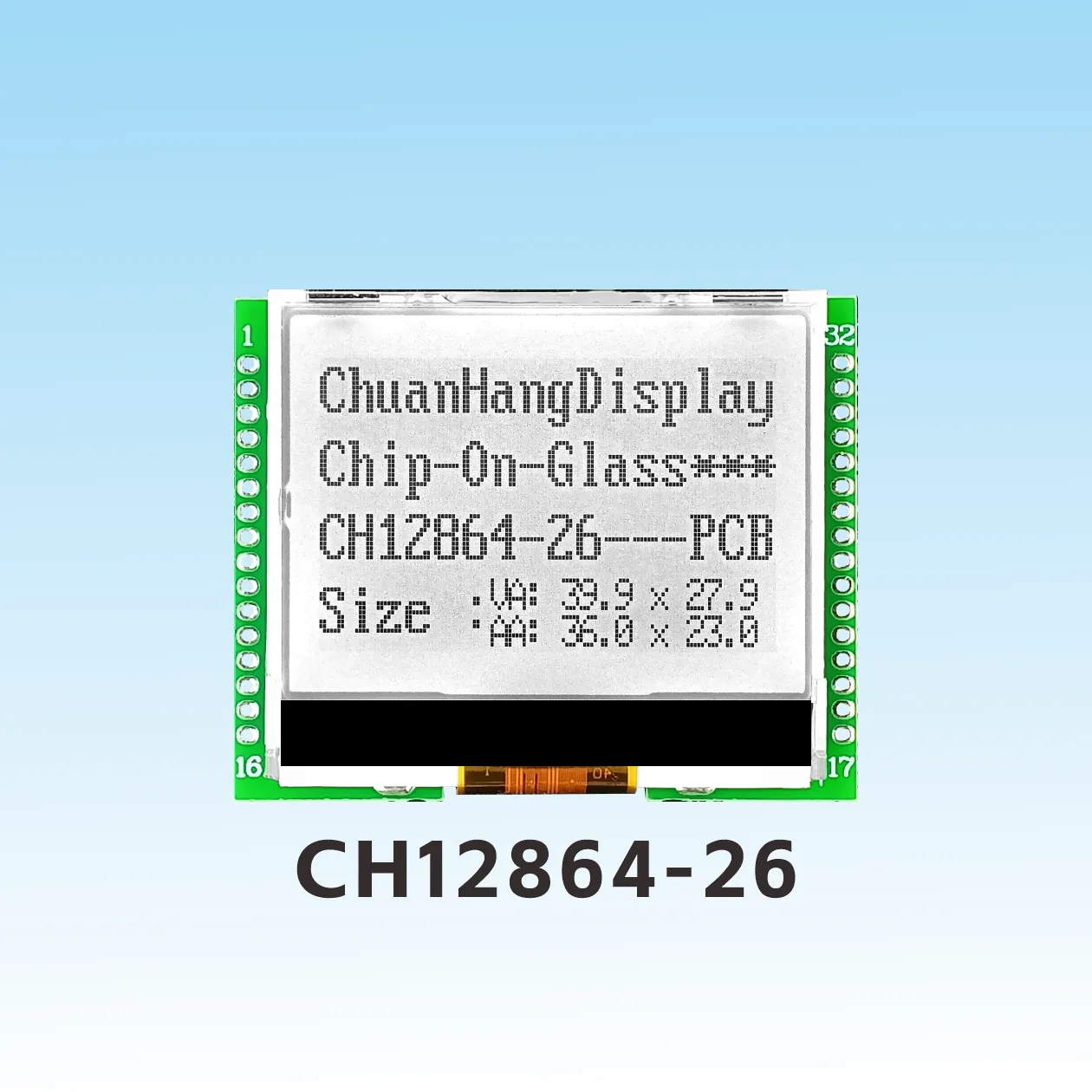

CH12864-26
Description du produit

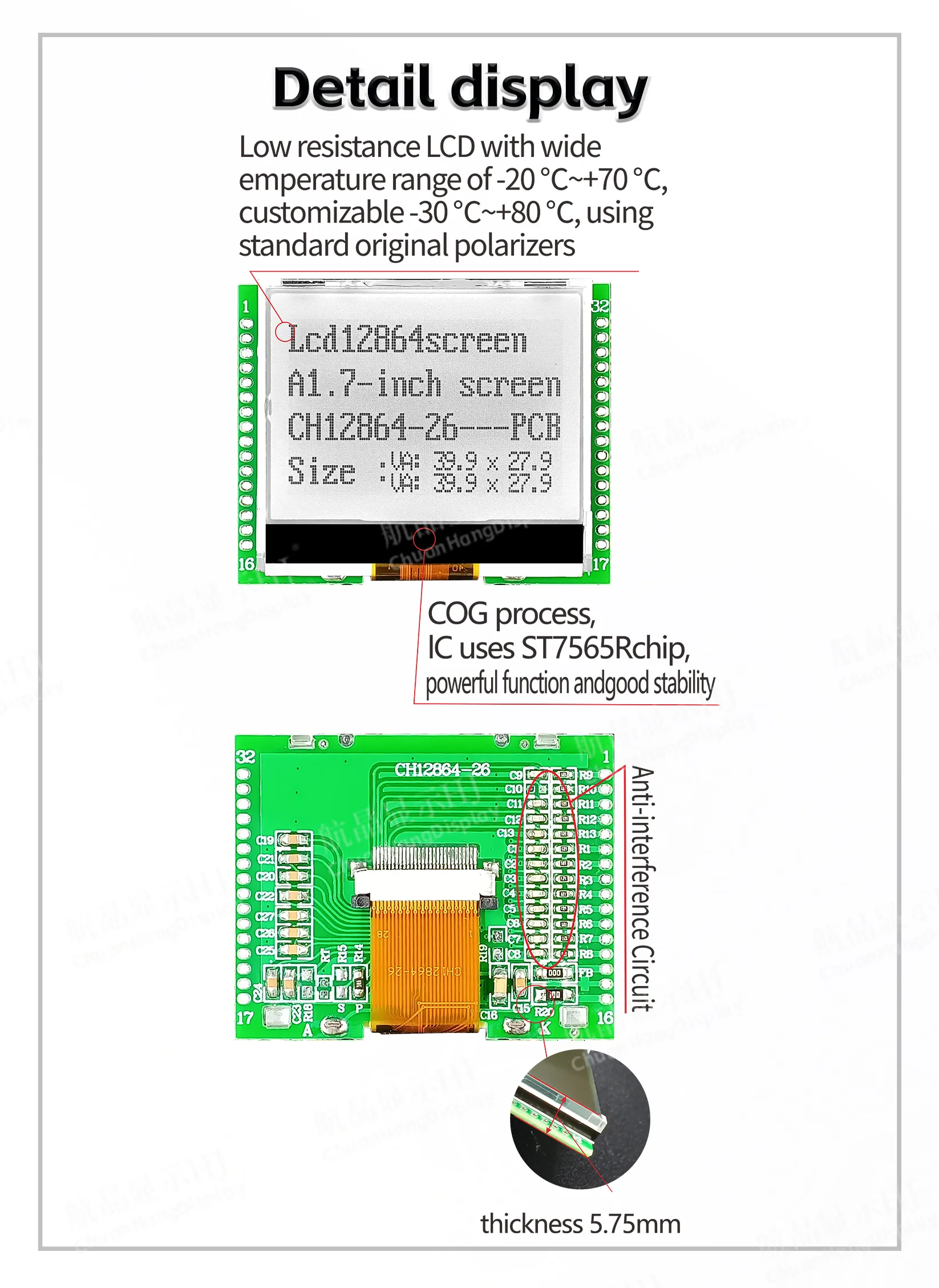

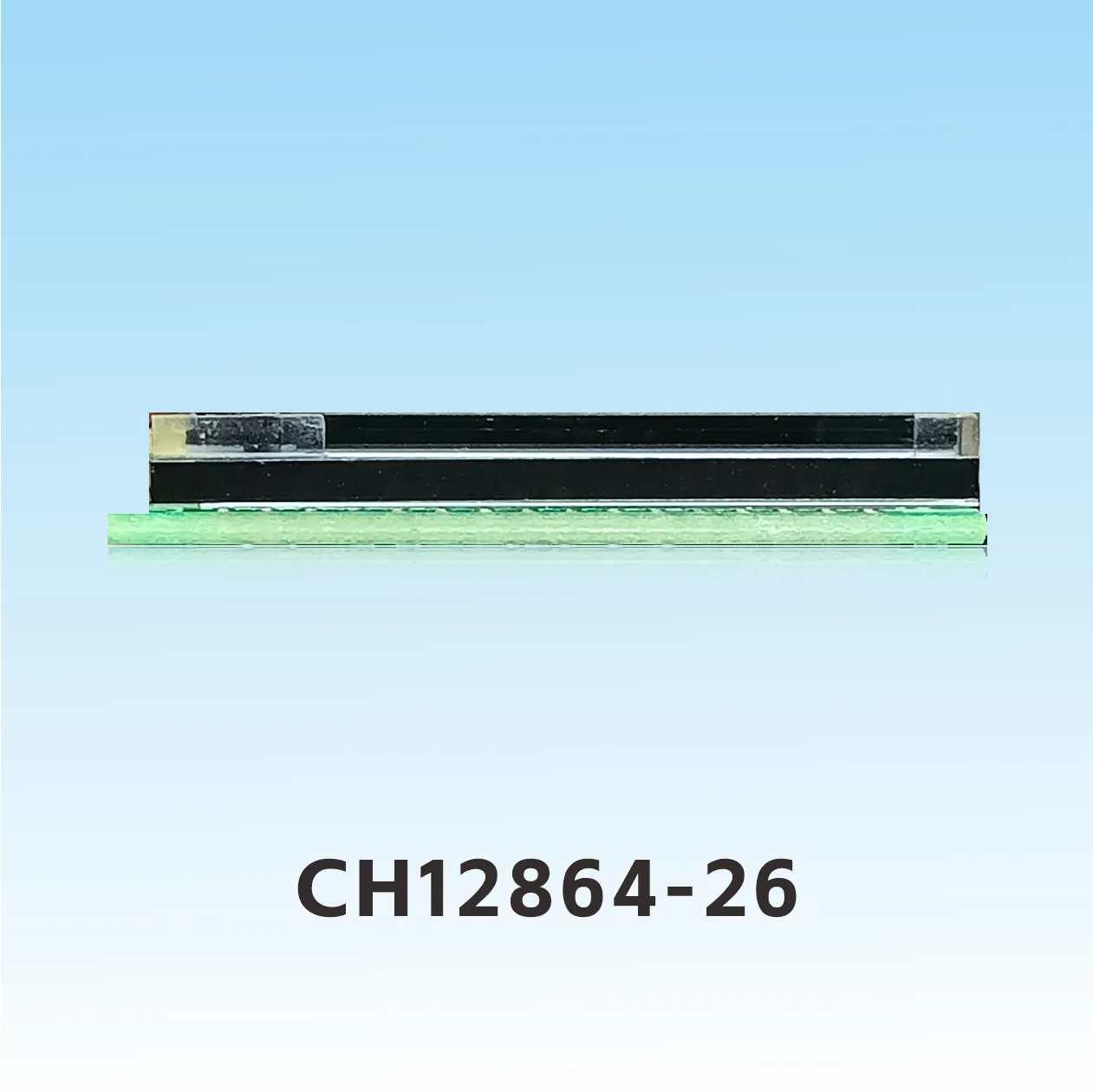

1.1. Processus COG, le câble flexible FPC est une interface enfichable, le produit avec rétroéclairage est assemblé, épaisseur fine, structure stable.
1.2. L'IC utilise ST7565R, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3. Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage inférieur à 1mA, avec courant de rétroéclairage inférieur à 60mA.

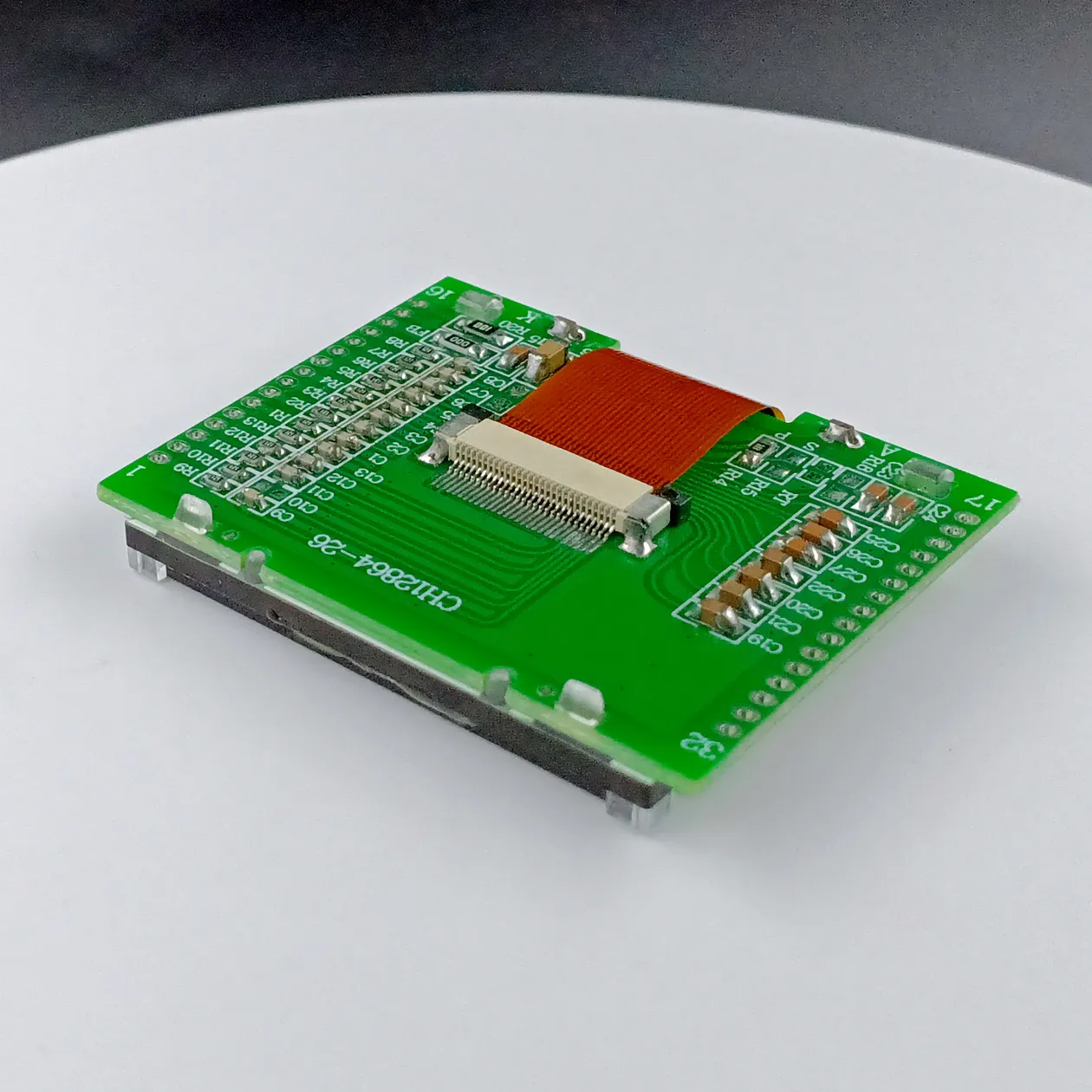

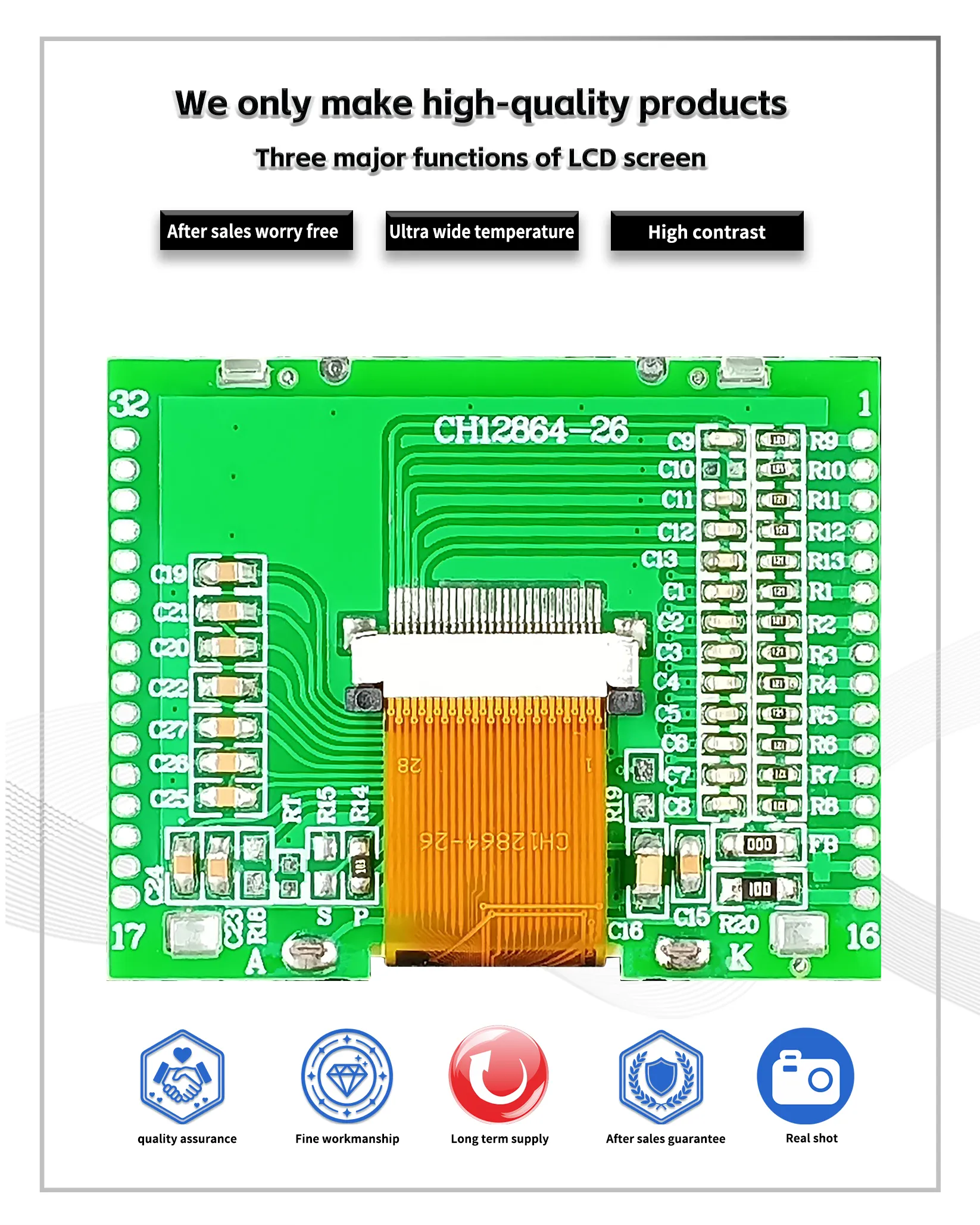

1.4. Les rétroéclairages LED A et K sont des cartes PCB, et A et K doivent être alimentés séparément par 2,9V ~3,0V.

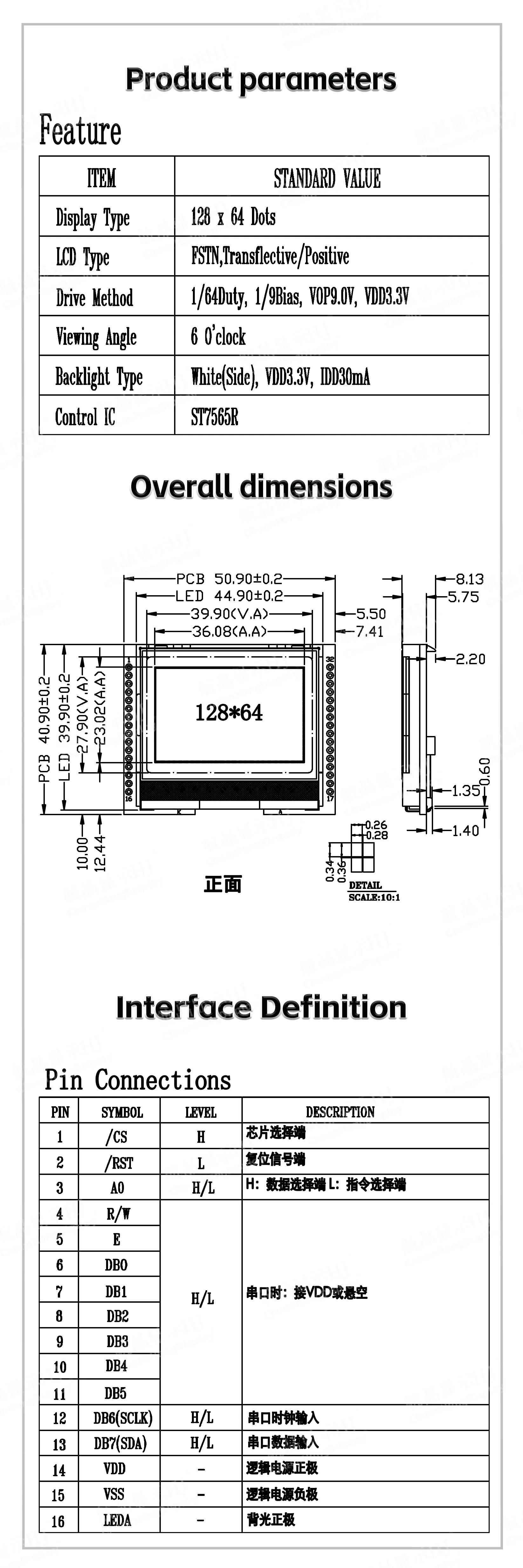

1.5. Caractéristiques du produit :
La RAM de données d'affichage intégrée est de 64x128 bits.
Un condensateur externe génère un boost.
Le contraste est ajusté plus profond et plus clair par logiciel.
Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
Image unique ≤128x64 matrice de points.
Interface SP1 à 4 fils ou port parallèle 8 bits 6800 ou 8080 en option.
Fonctions riches : affichage marche/arrêt de l'interface, affichage positif/inverse, lecture/modification/écriture.
1.2. L'IC utilise ST7565R, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3. Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage inférieur à 1mA, avec courant de rétroéclairage inférieur à 60mA.
1.4. Les rétroéclairages LED A et K sont des cartes PCB, et A et K doivent être alimentés séparément par 2,9V ~3,0V.
1.5. Caractéristiques du produit :
La RAM de données d'affichage intégrée est de 64x128 bits.
Un condensateur externe génère un boost.
Le contraste est ajusté plus profond et plus clair par logiciel.
Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
Image unique ≤128x64 matrice de points.
Interface SP1 à 4 fils ou port parallèle 8 bits 6800 ou 8080 en option.
Fonctions riches : affichage marche/arrêt de l'interface, affichage positif/inverse, lecture/modification/écriture.
