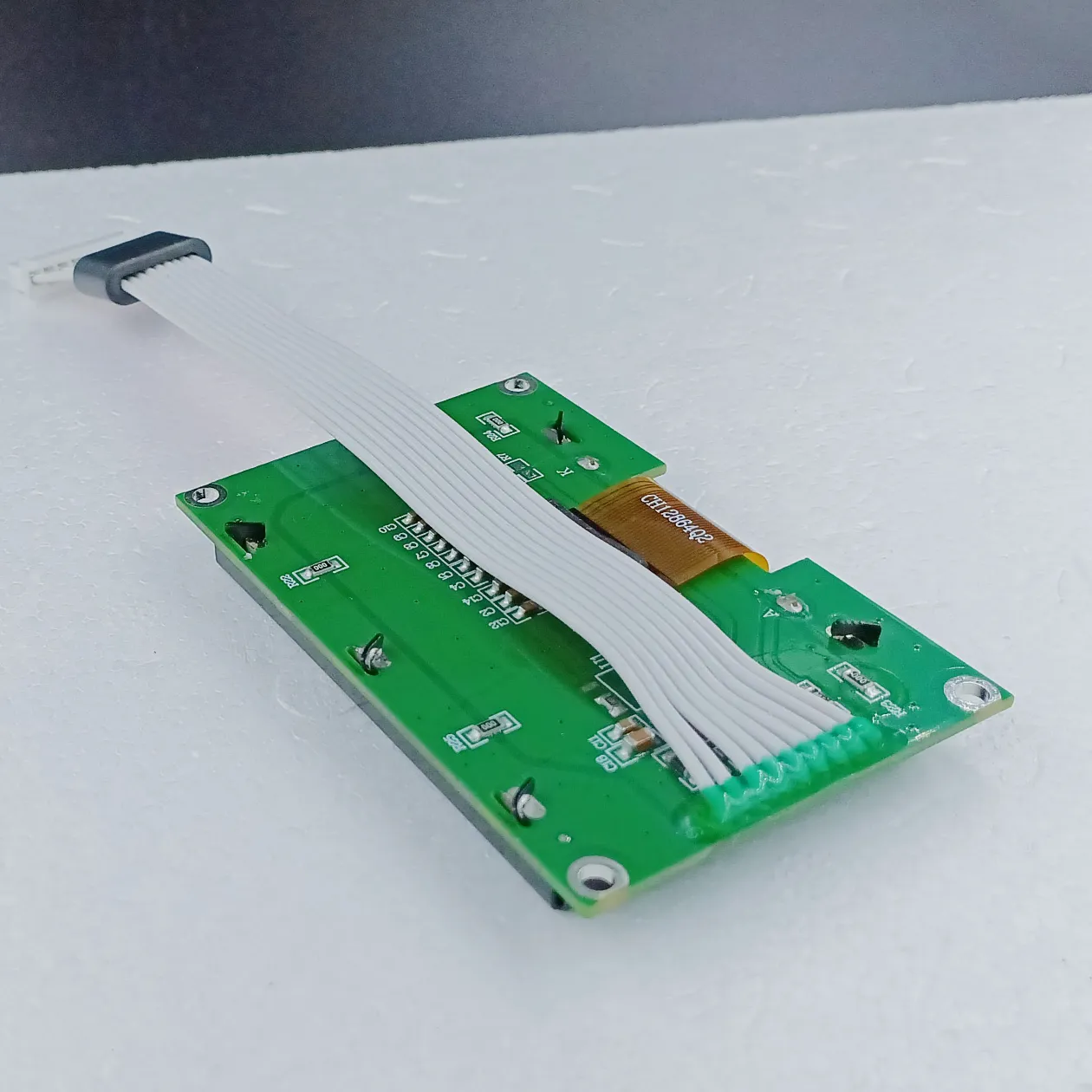

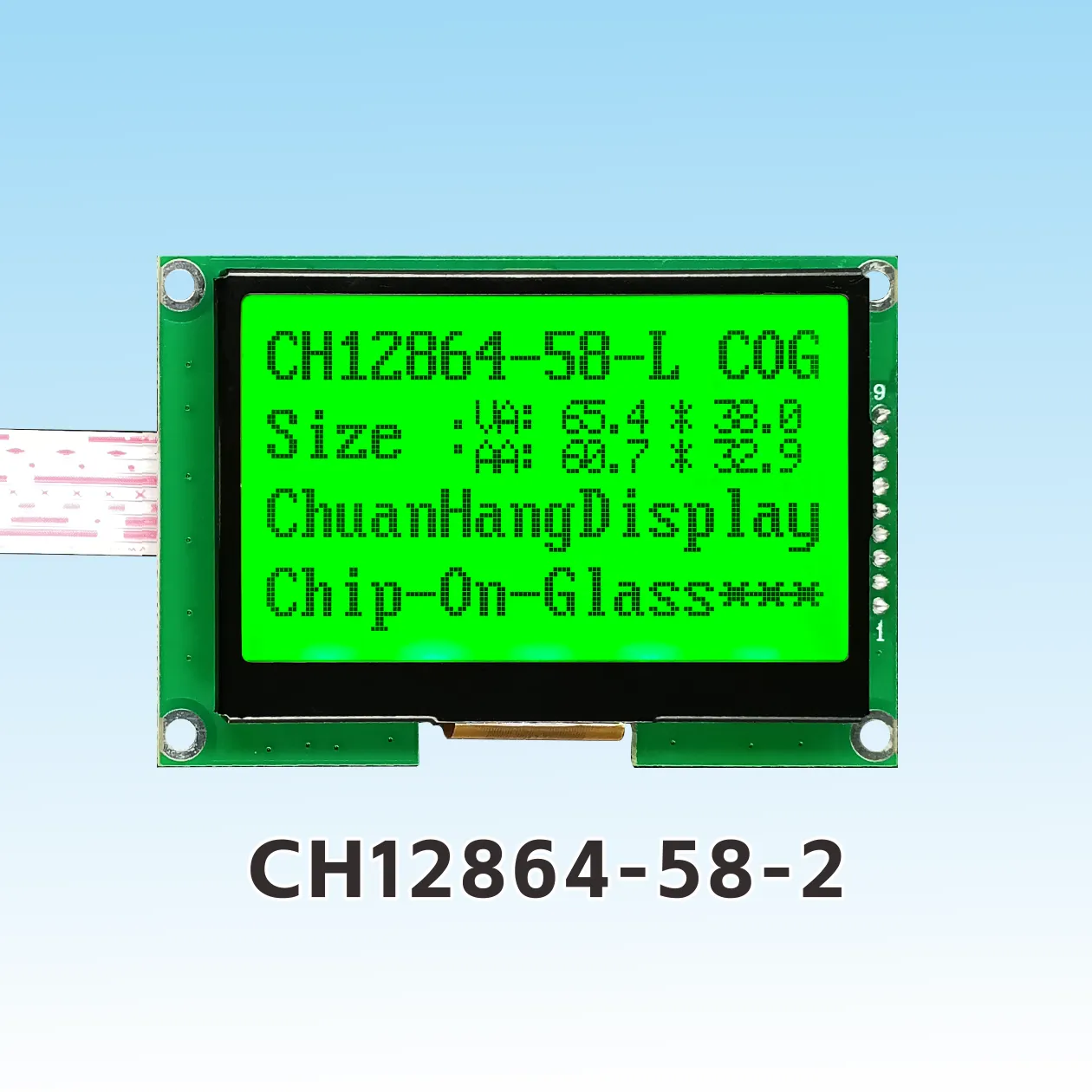

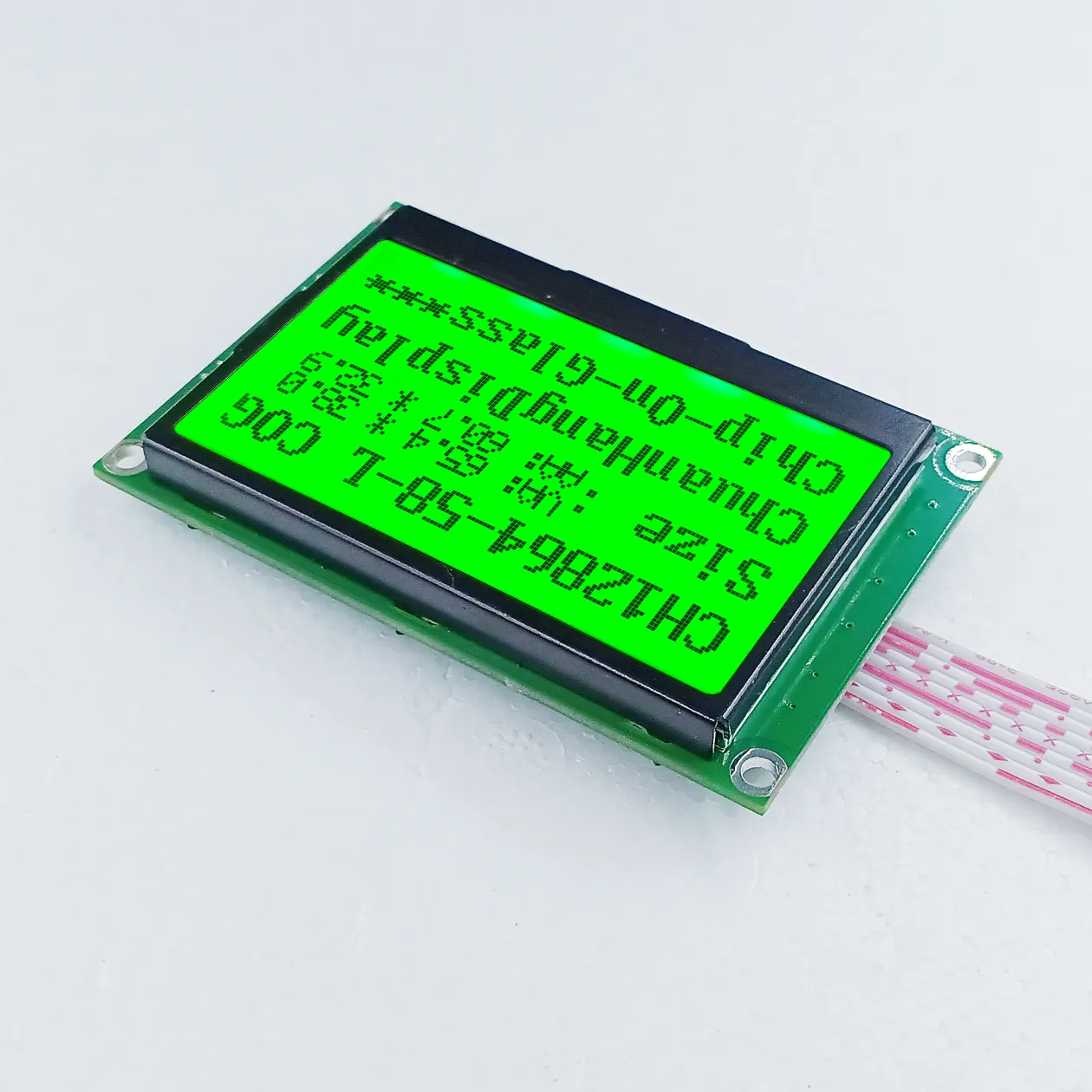

CH12864-58-2mini 12864 affichage
Description du produit

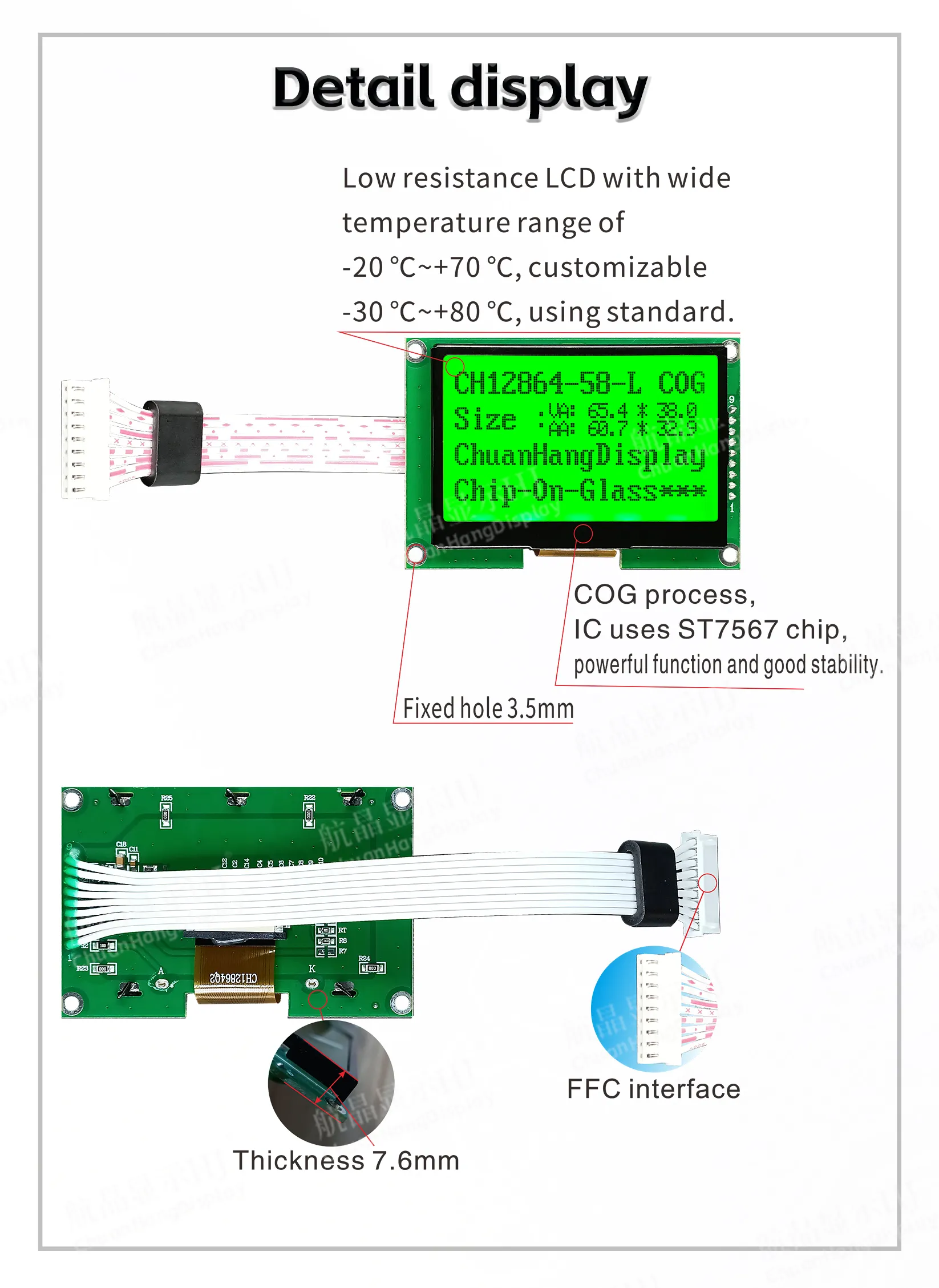

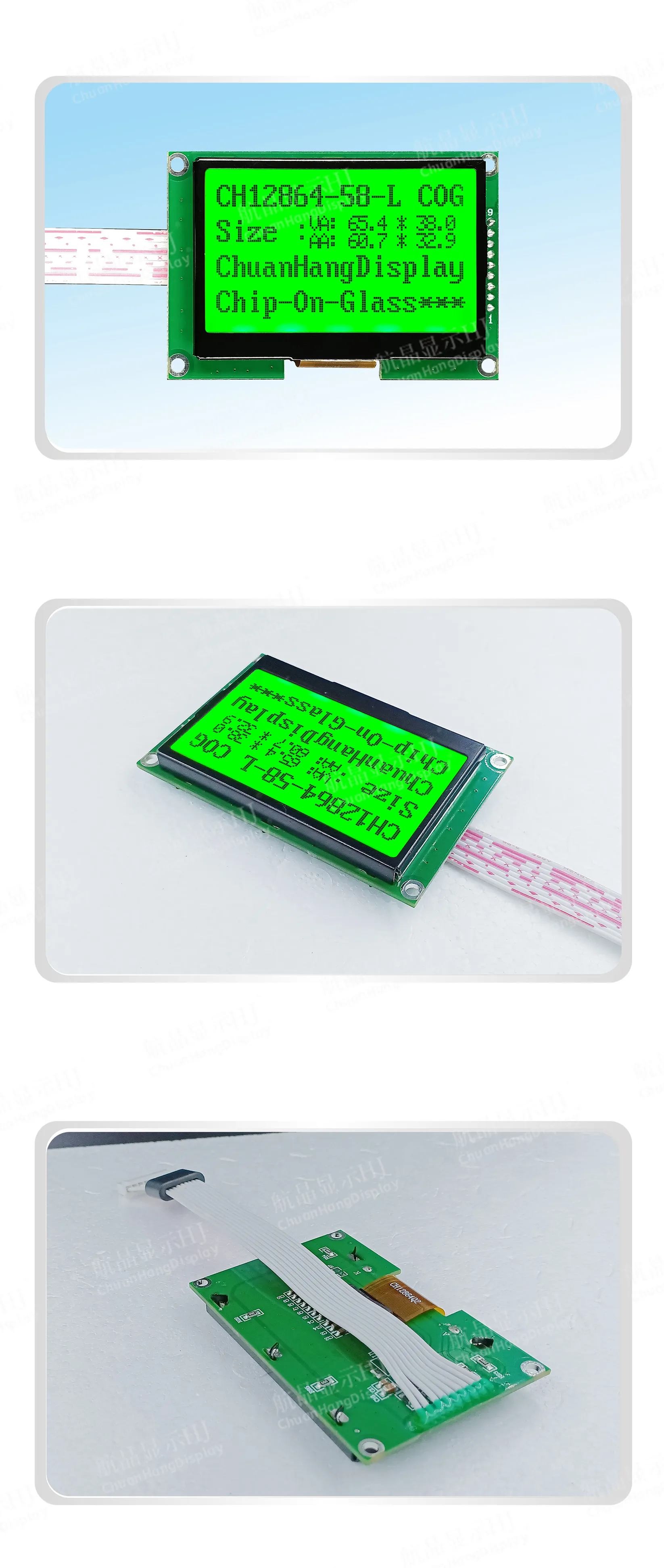

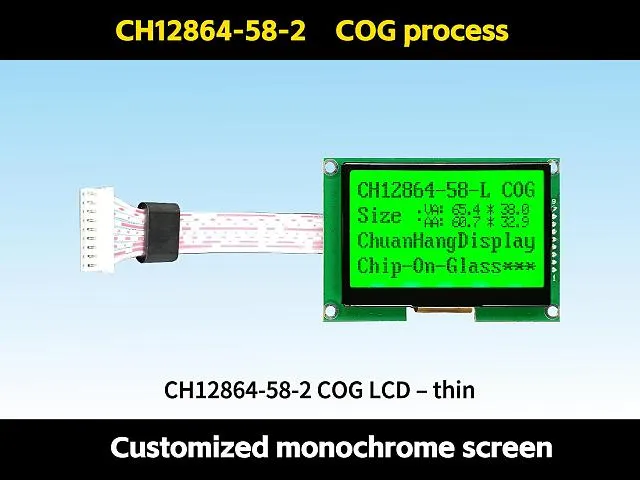

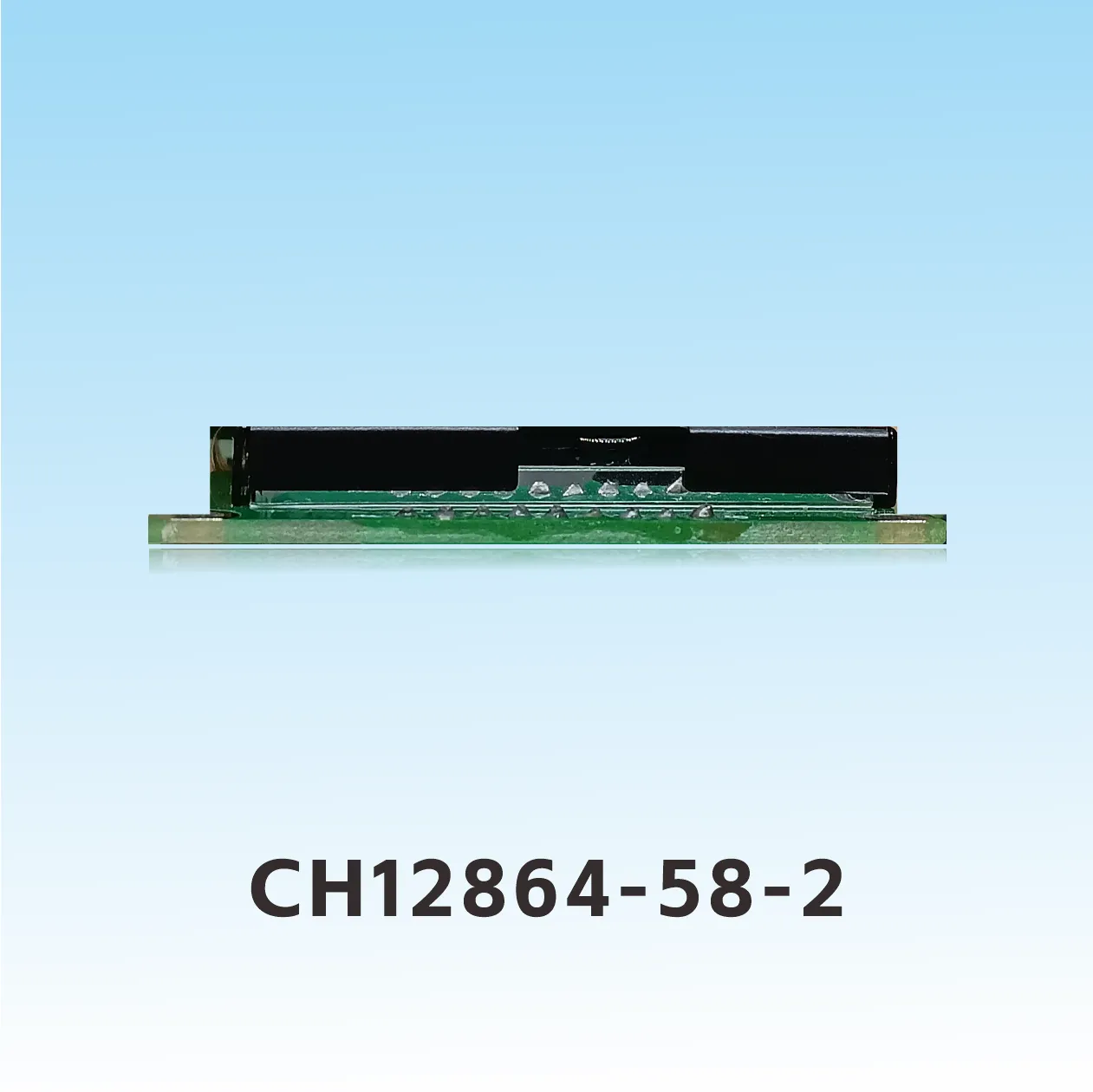

1.1 Processus COG, câblage souple FPC est une interface enfichable, le produit est avec rétroéclairage, avec cadre en fer, avec câblage FFC, a été assemblé, l'épaisseur est fine et la structure est stable.
1.2 IC utilise ST7565R, il n'y a pas de bibliothèque de mots dans la puce, et le programmeur compile sa propre bibliothèque de mots.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage dans 1mA, courant de rétroéclairage dans 30mA.
1.4 Les rétroéclairages LED A et K ont été fixés sur la carte PCB, et A et K doivent être alimentés séparément en 3,3V.

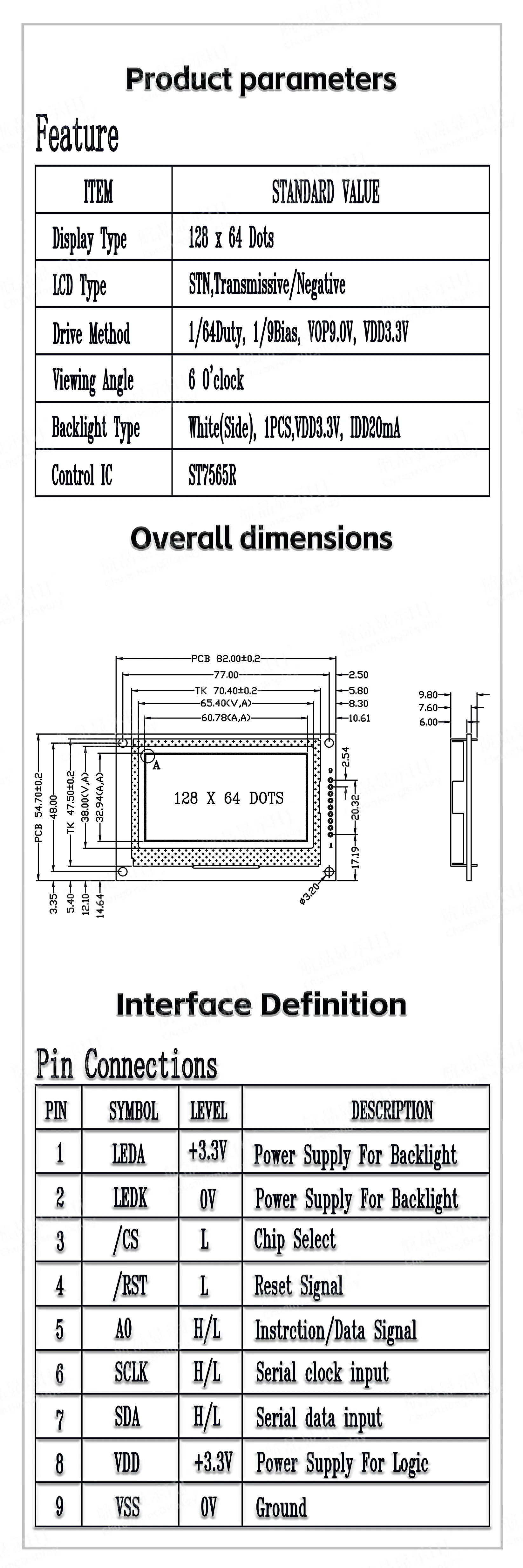

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Le condensateur externe génère une augmentation.
●Le contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≤128x64 matrice de points. Interface de communication SPI à 4 fils.
●Fonctions riches : affichage interface activé/désactivé, affichage positif/inverse.
1.2 IC utilise ST7565R, il n'y a pas de bibliothèque de mots dans la puce, et le programmeur compile sa propre bibliothèque de mots.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage dans 1mA, courant de rétroéclairage dans 30mA.
1.4 Les rétroéclairages LED A et K ont été fixés sur la carte PCB, et A et K doivent être alimentés séparément en 3,3V.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Le condensateur externe génère une augmentation.
●Le contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≤128x64 matrice de points. Interface de communication SPI à 4 fils.
●Fonctions riches : affichage interface activé/désactivé, affichage positif/inverse.
