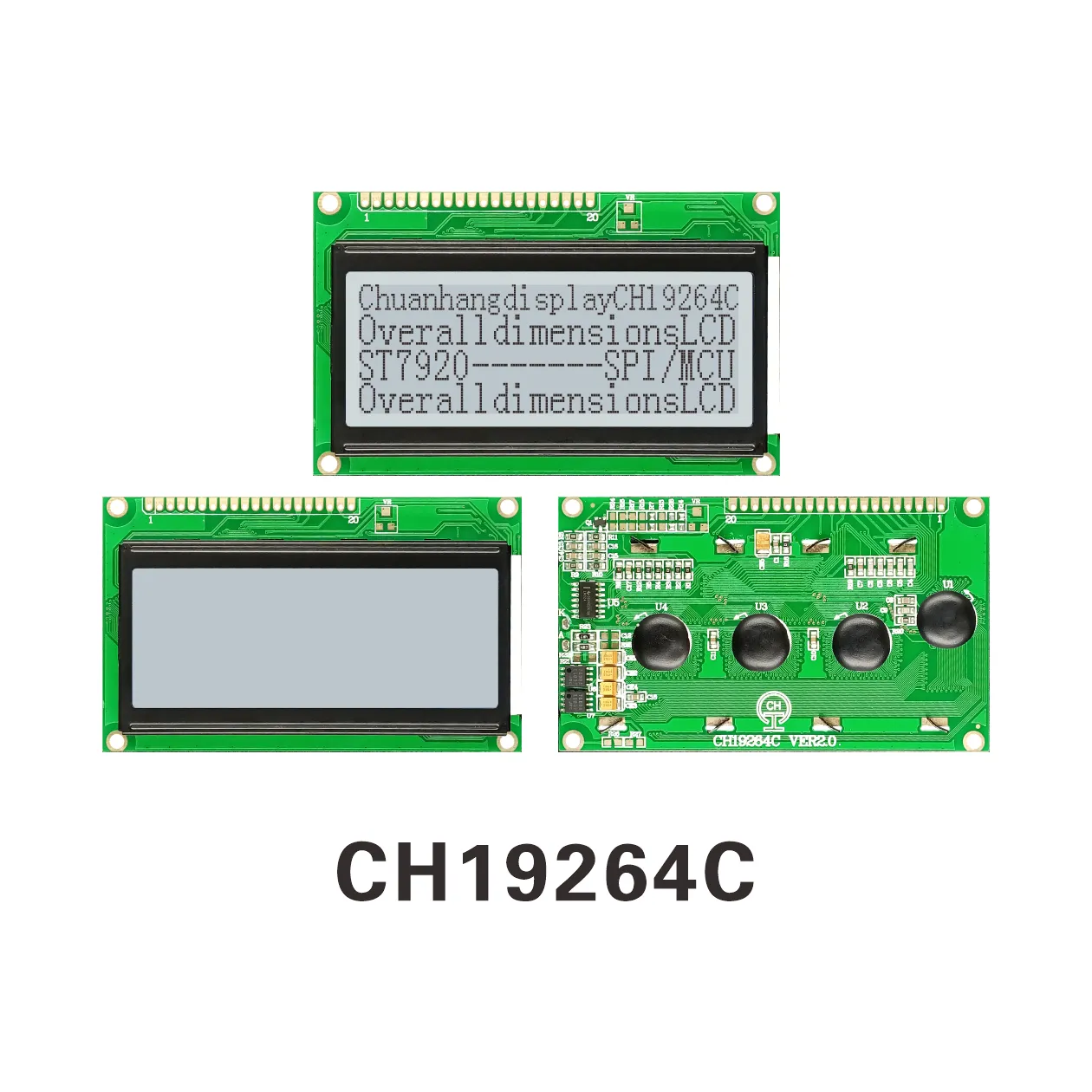

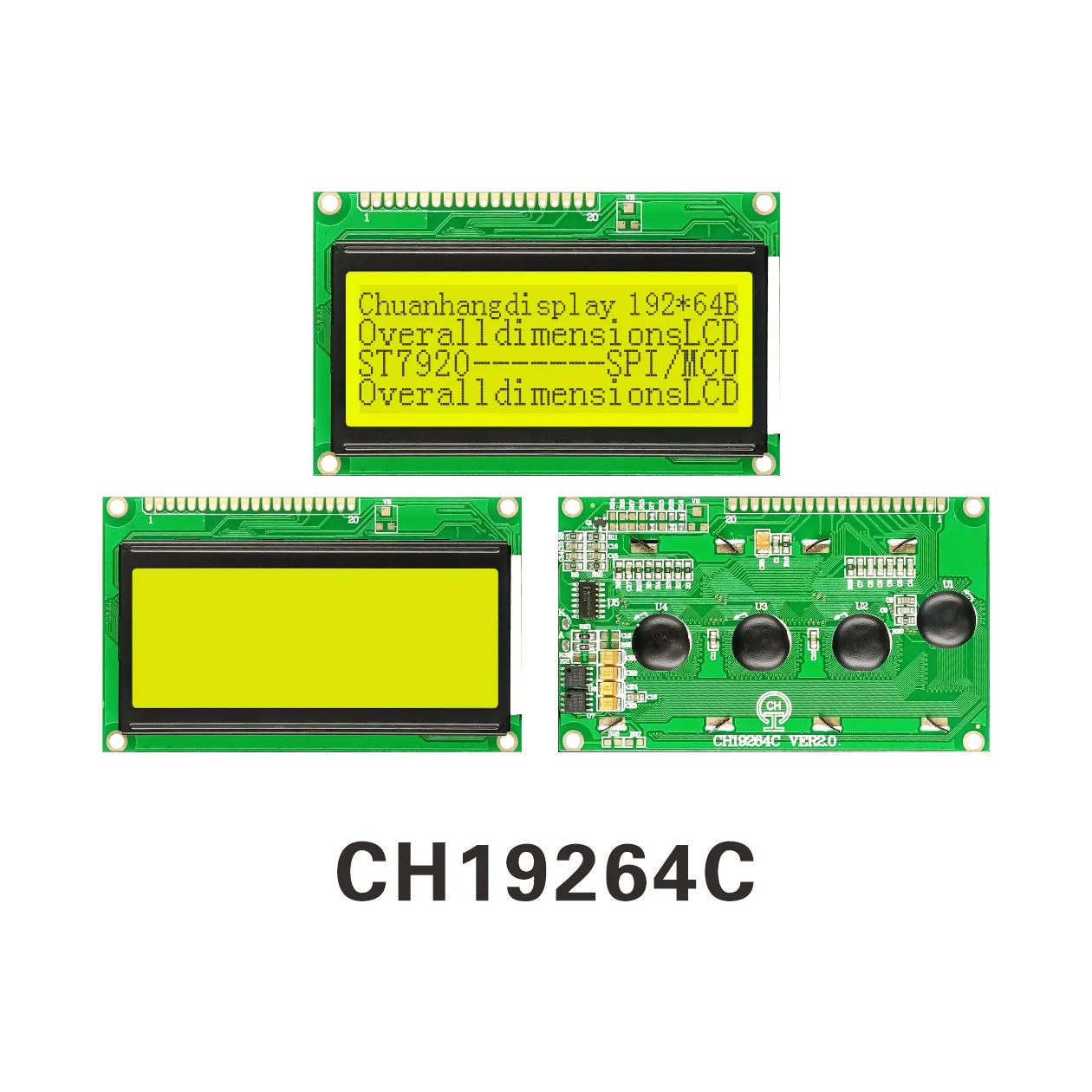

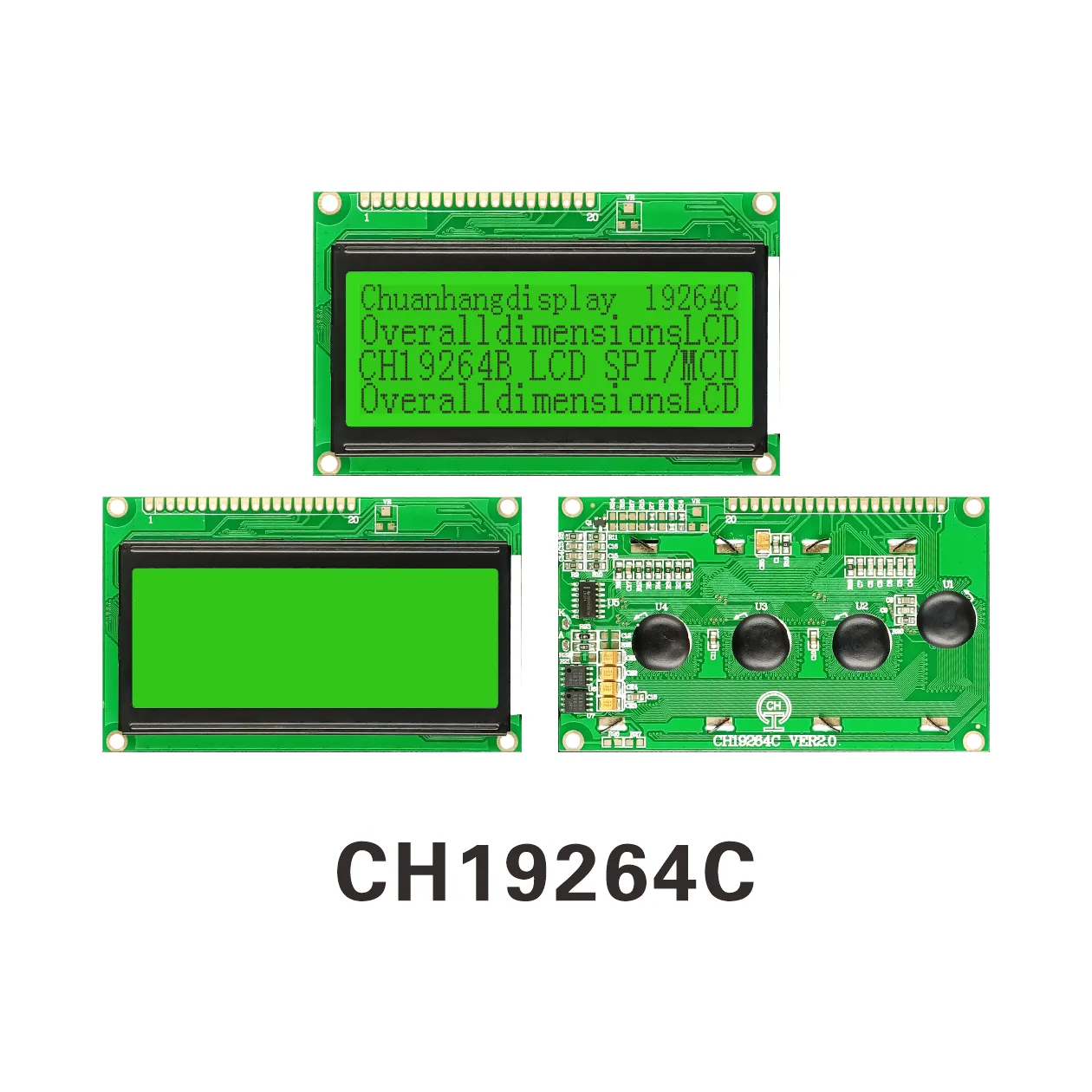

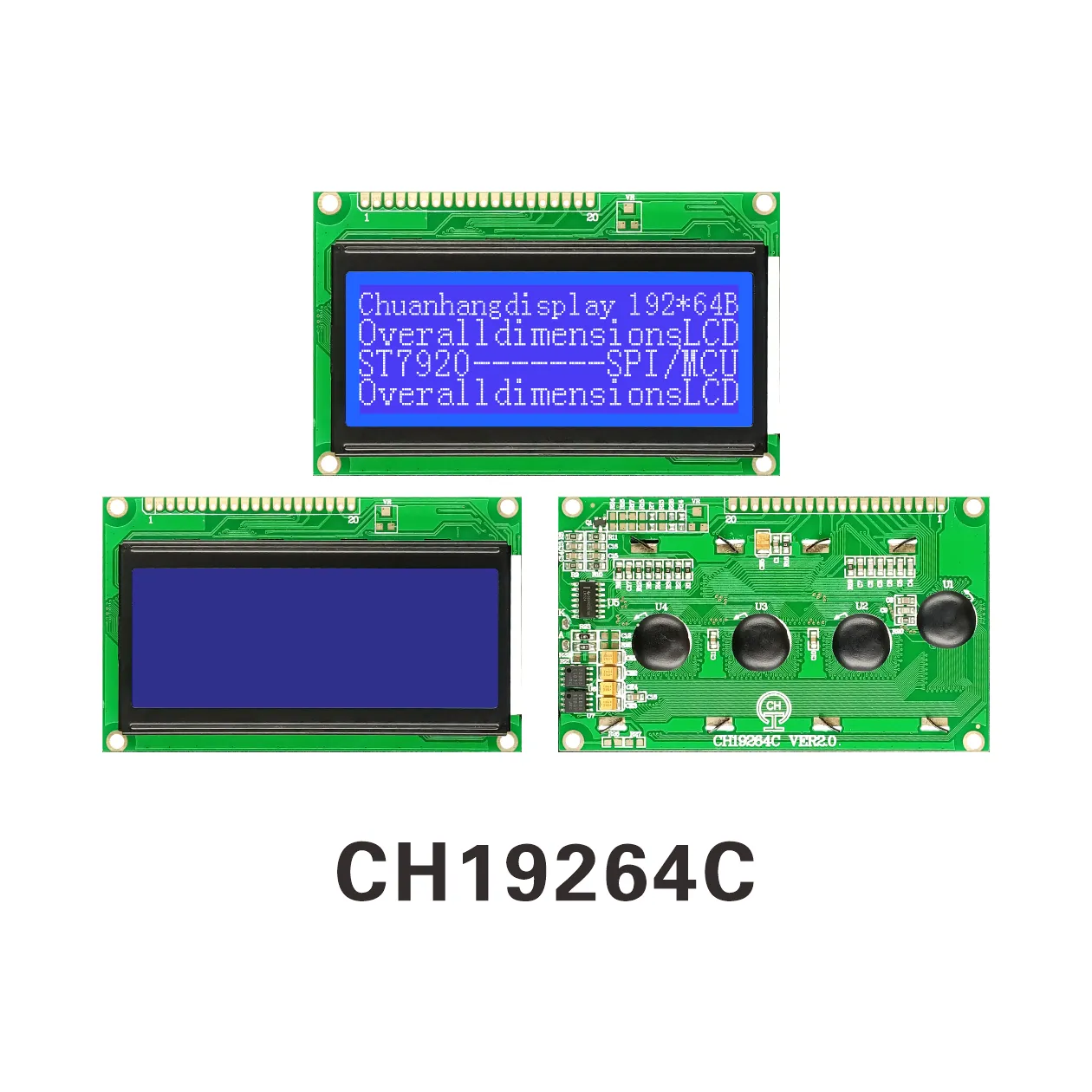

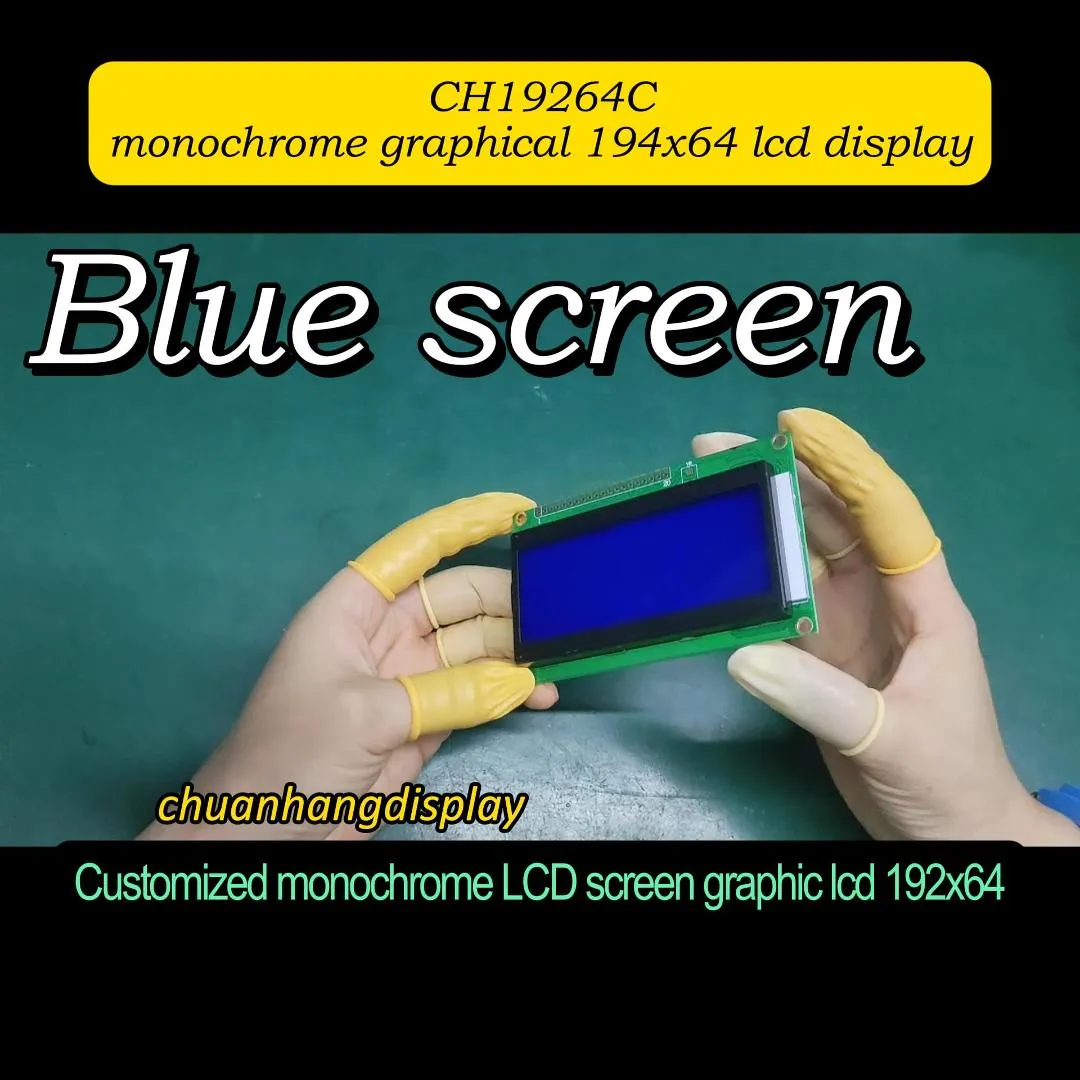

CH19264C 192x64 LCD Affichages Graphiques
Description du produit

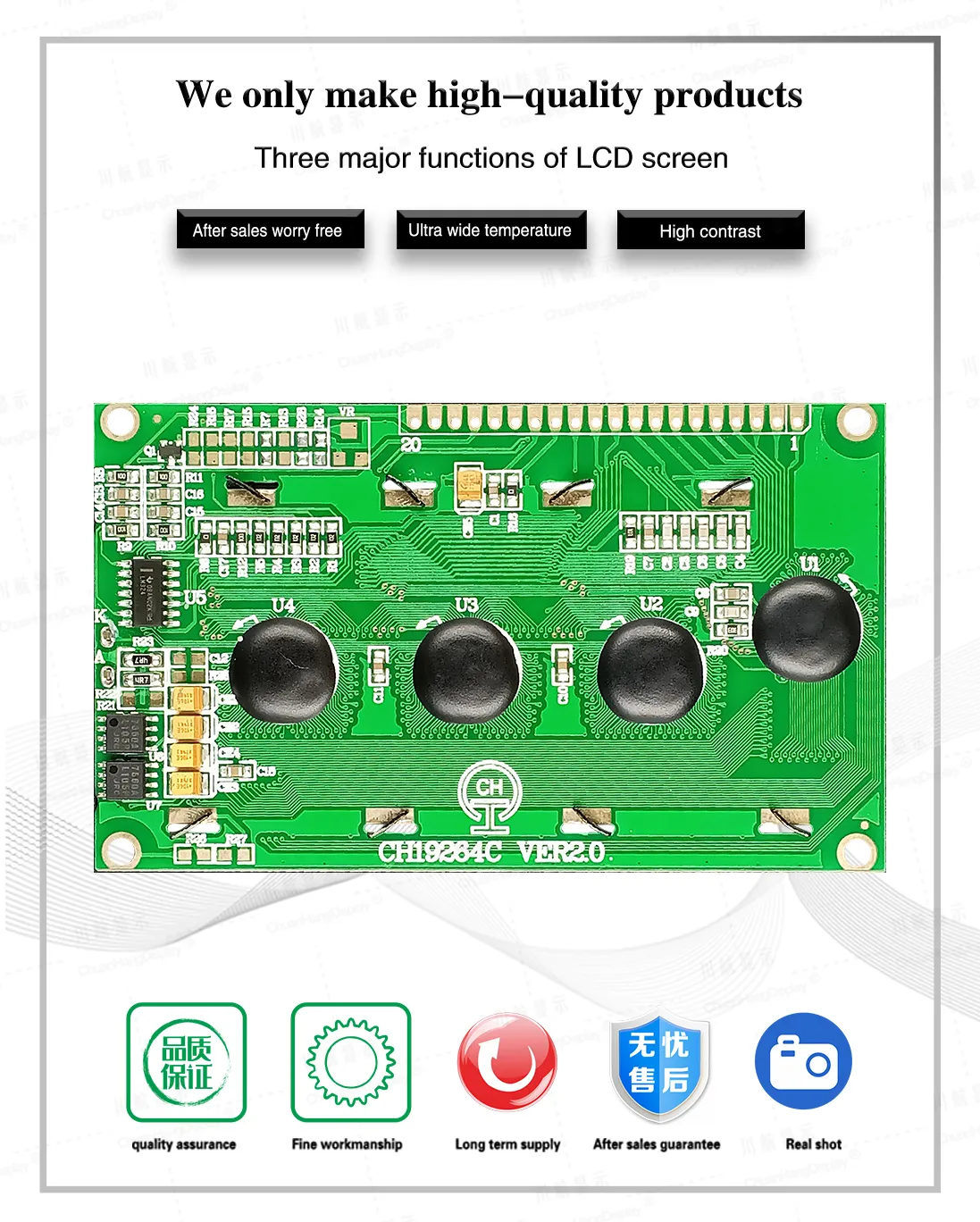

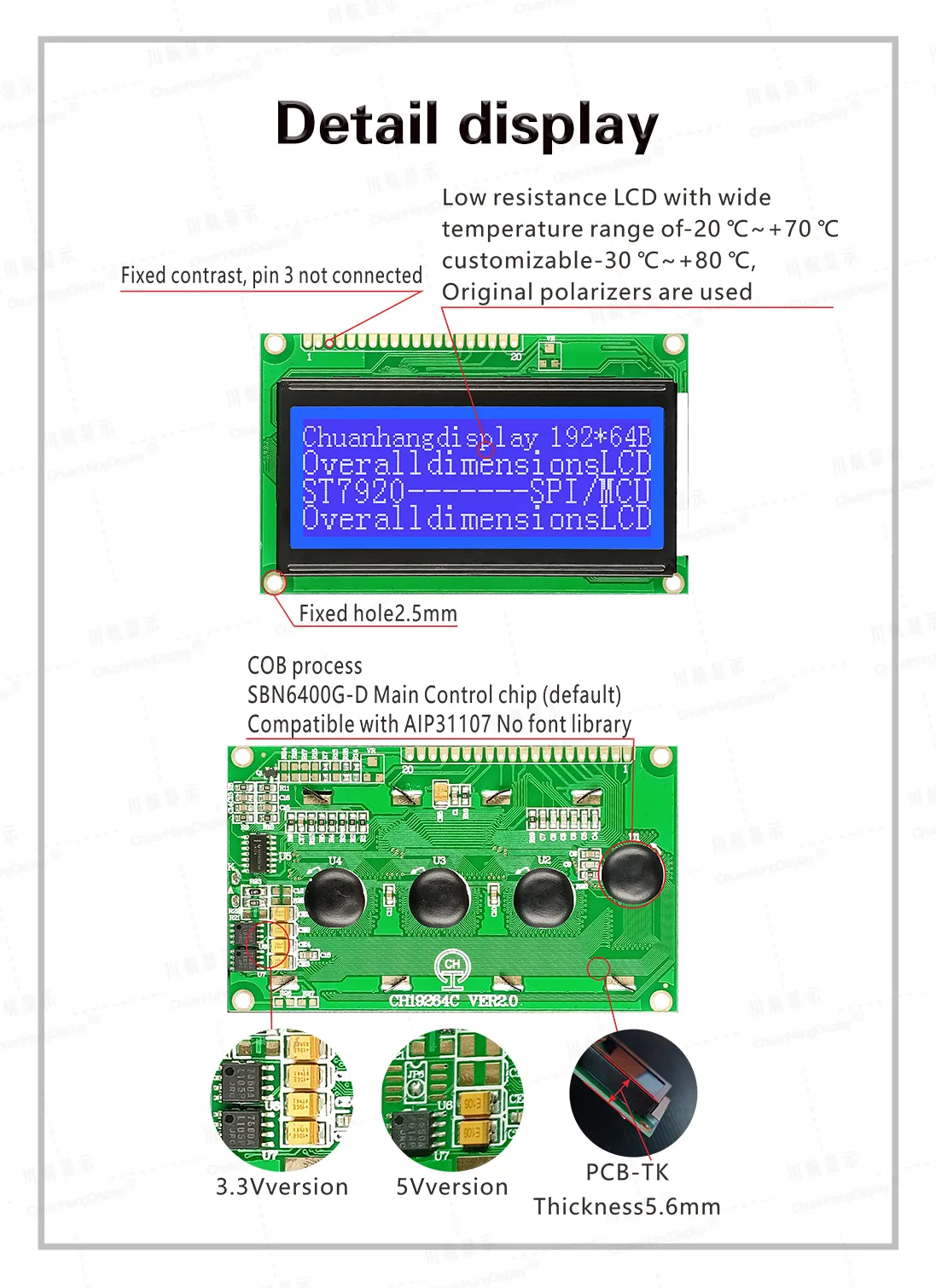

1.1 Processus COB, le produit a un rétroéclairage, une bande adhésive conductrice pour la connexion, structure stable,
1.2 IC utilise SBN6400/AIP31108, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile la bibliothèque de polices lui-même.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, le courant sans rétroéclairage est inférieur à 8mA, et le courant avec rétroéclairage est inférieur à 100mA.
1.4 LED peut être pilotée par PIN13, PIN14, PIN19 et PIN20.

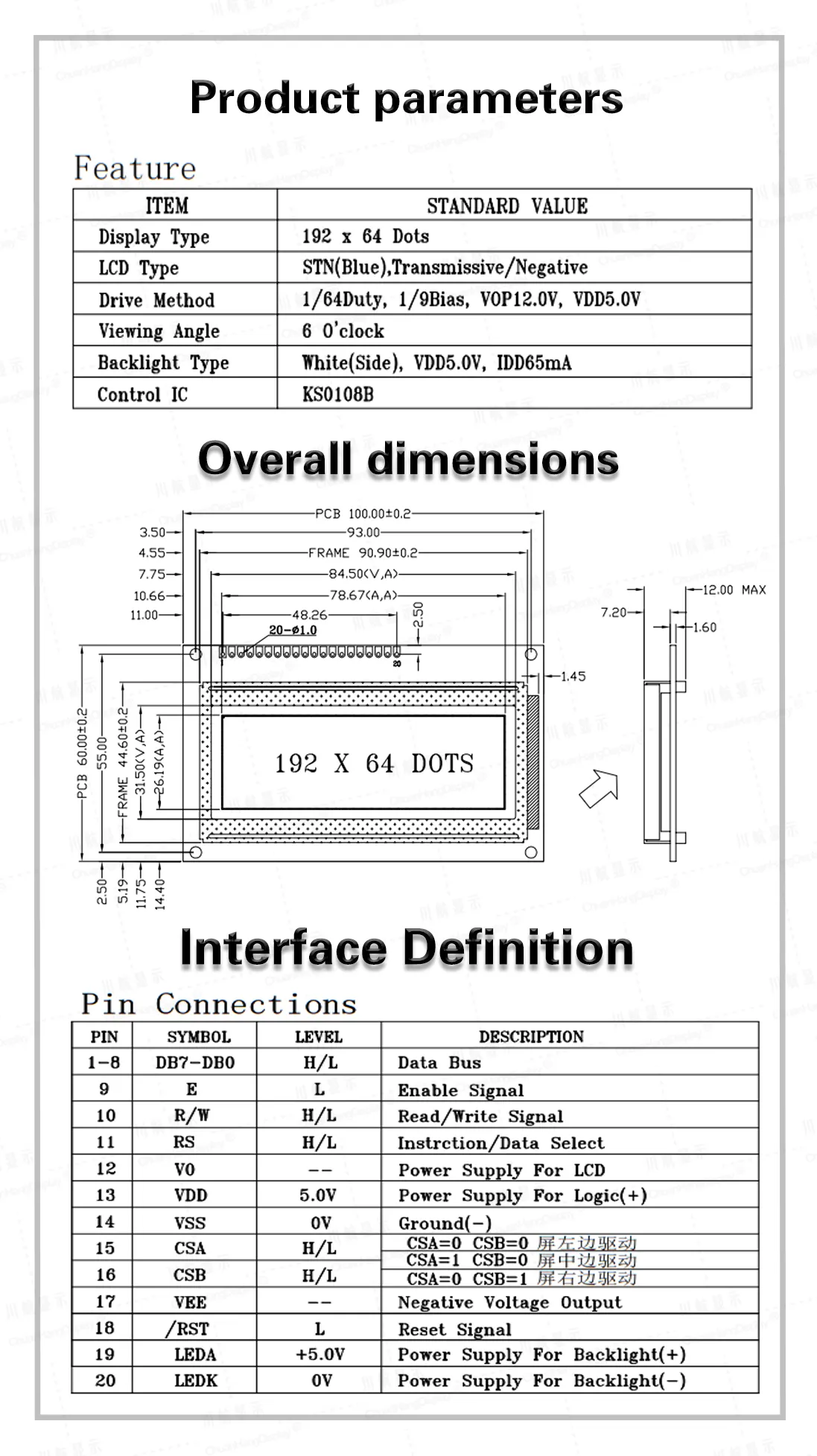

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x192 bits.
●Un écran affiche 12 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦192x64 matrice de points.
●Le module intègre 3 puces de sélection de puce (écran gauche, milieu et droit).
●Sortie de tension négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé.
●Interface de port parallèle 8 bits, synchronisation 6800.
1.2 IC utilise SBN6400/AIP31108, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile la bibliothèque de polices lui-même.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, le courant sans rétroéclairage est inférieur à 8mA, et le courant avec rétroéclairage est inférieur à 100mA.
1.4 LED peut être pilotée par PIN13, PIN14, PIN19 et PIN20.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x192 bits.
●Un écran affiche 12 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦192x64 matrice de points.
●Le module intègre 3 puces de sélection de puce (écran gauche, milieu et droit).
●Sortie de tension négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé.
●Interface de port parallèle 8 bits, synchronisation 6800.
