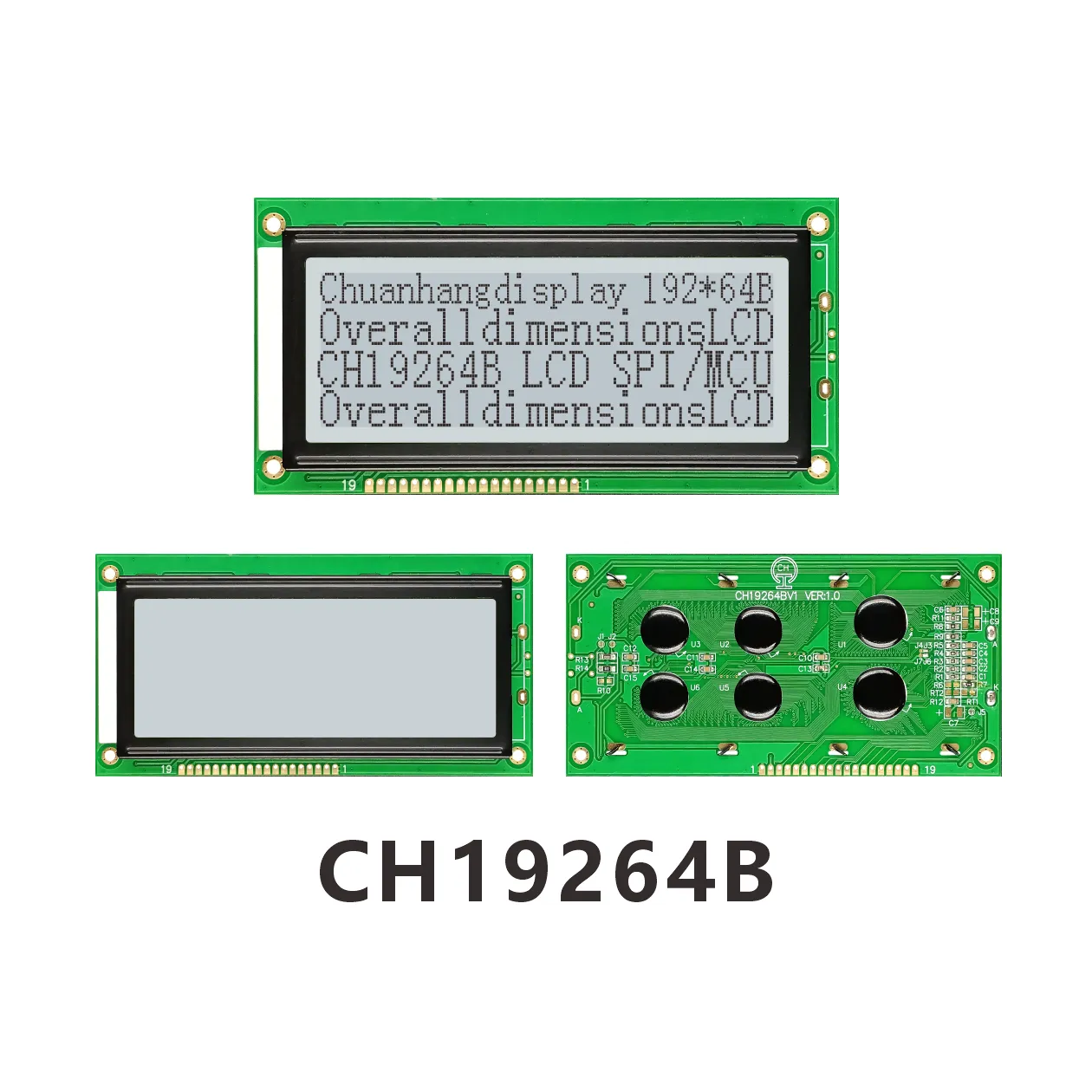

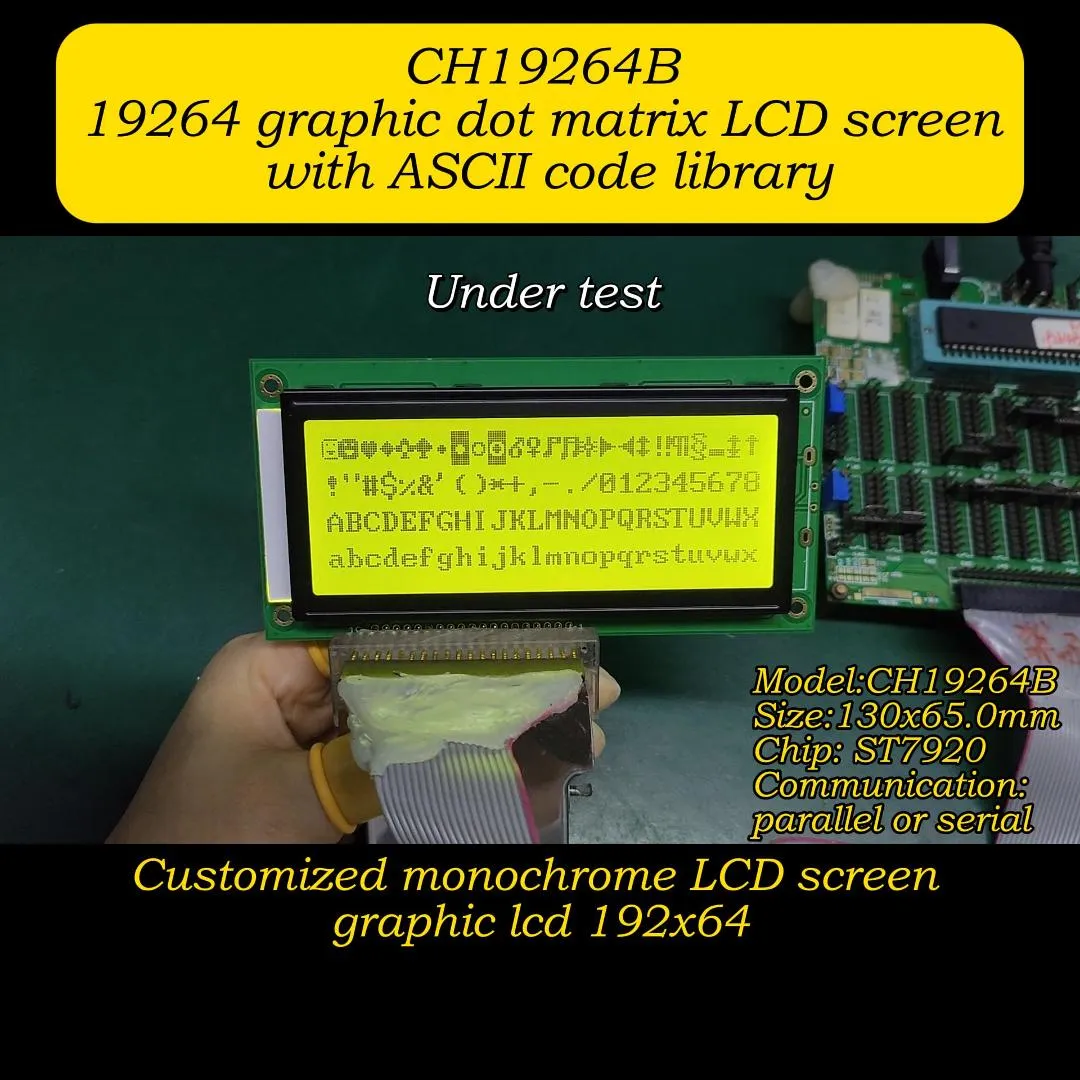

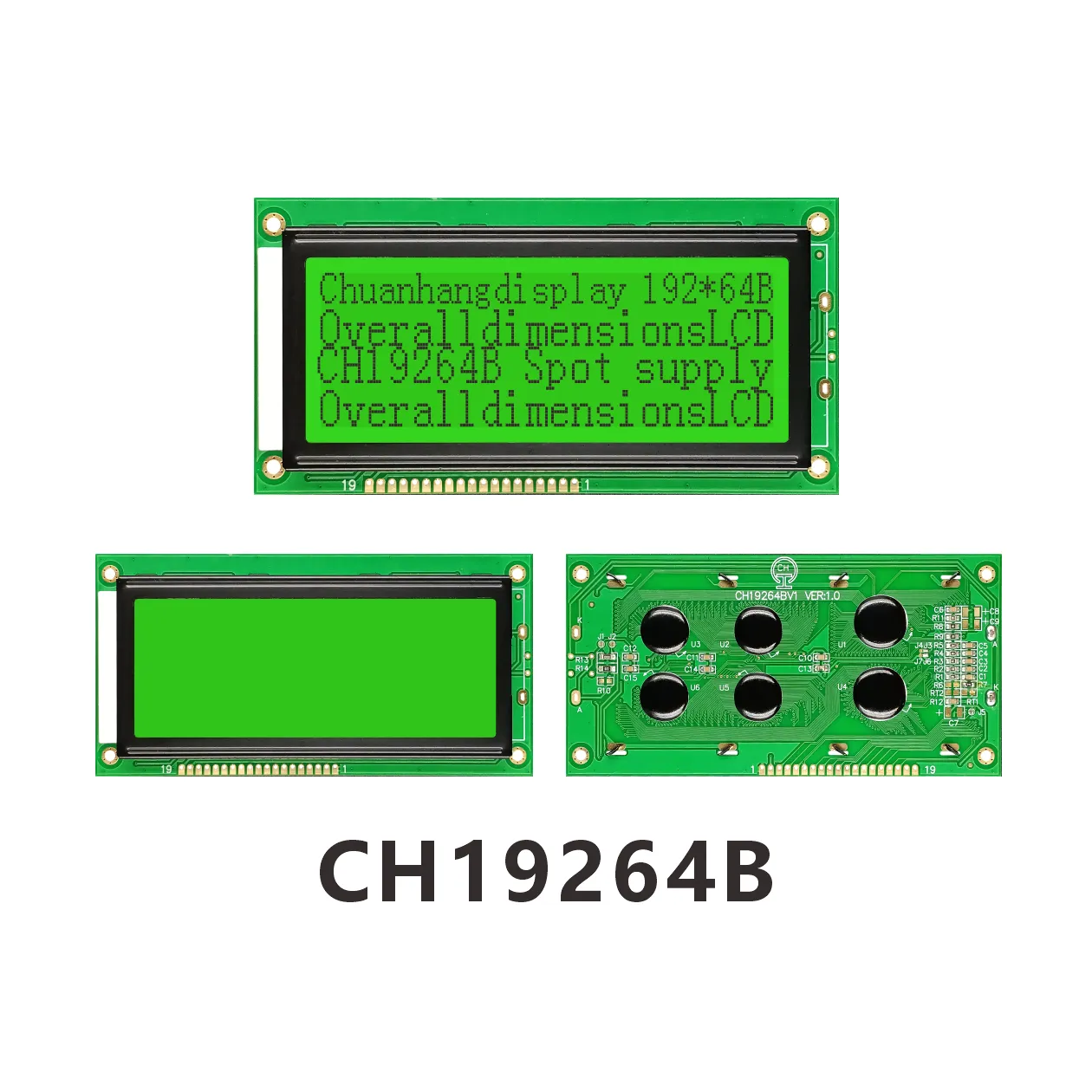

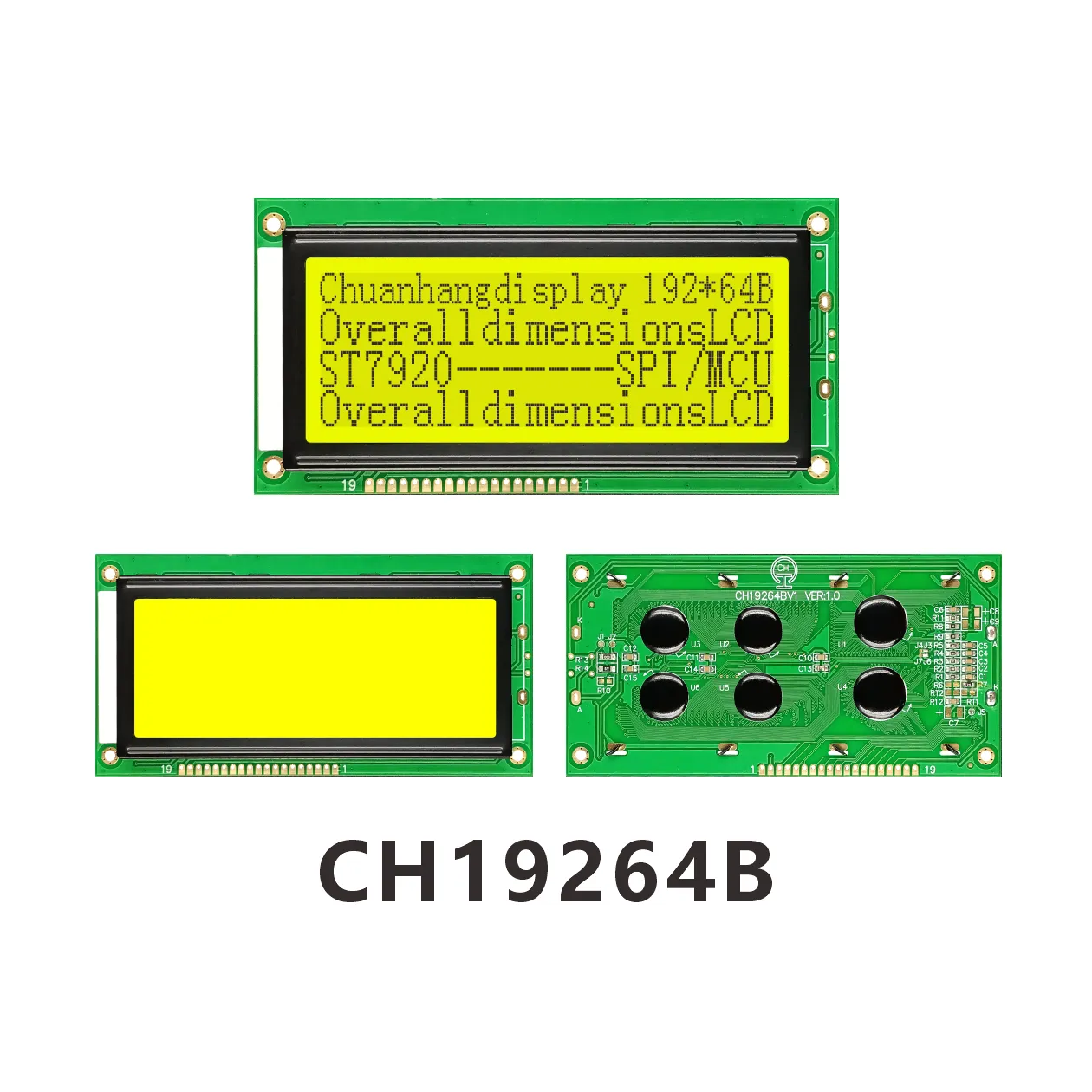

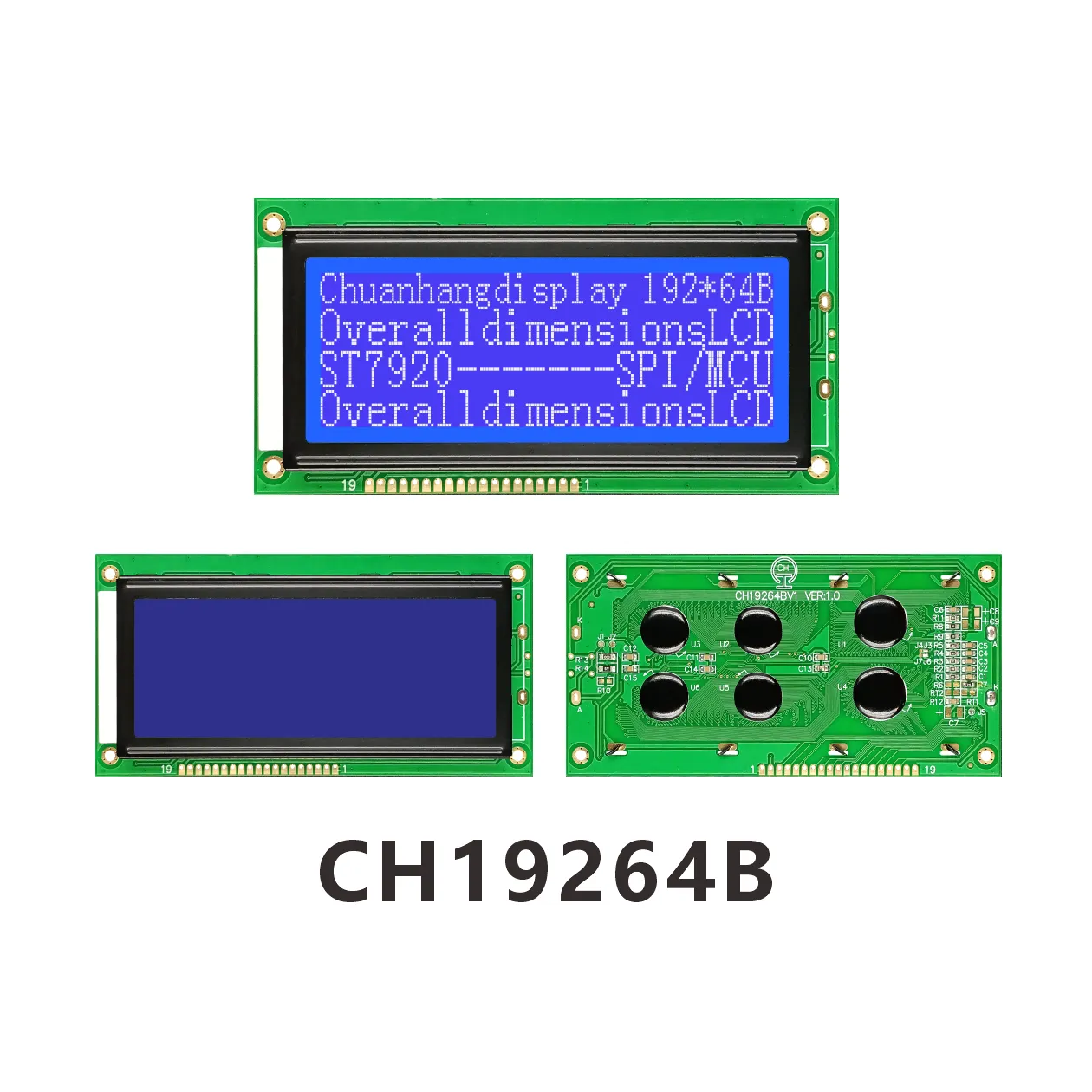

CH19264B LCD graphique 192x64
Description du produit

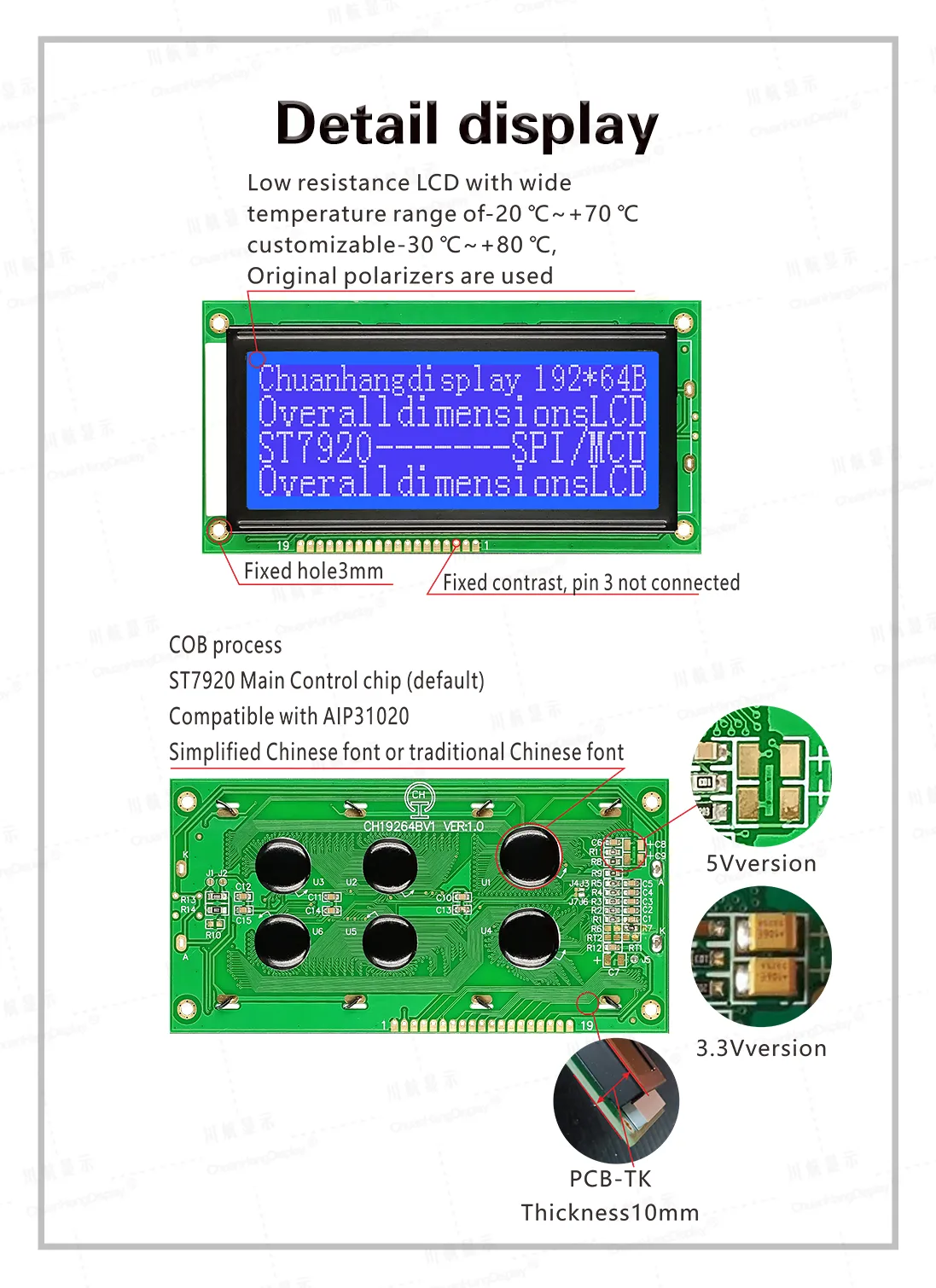

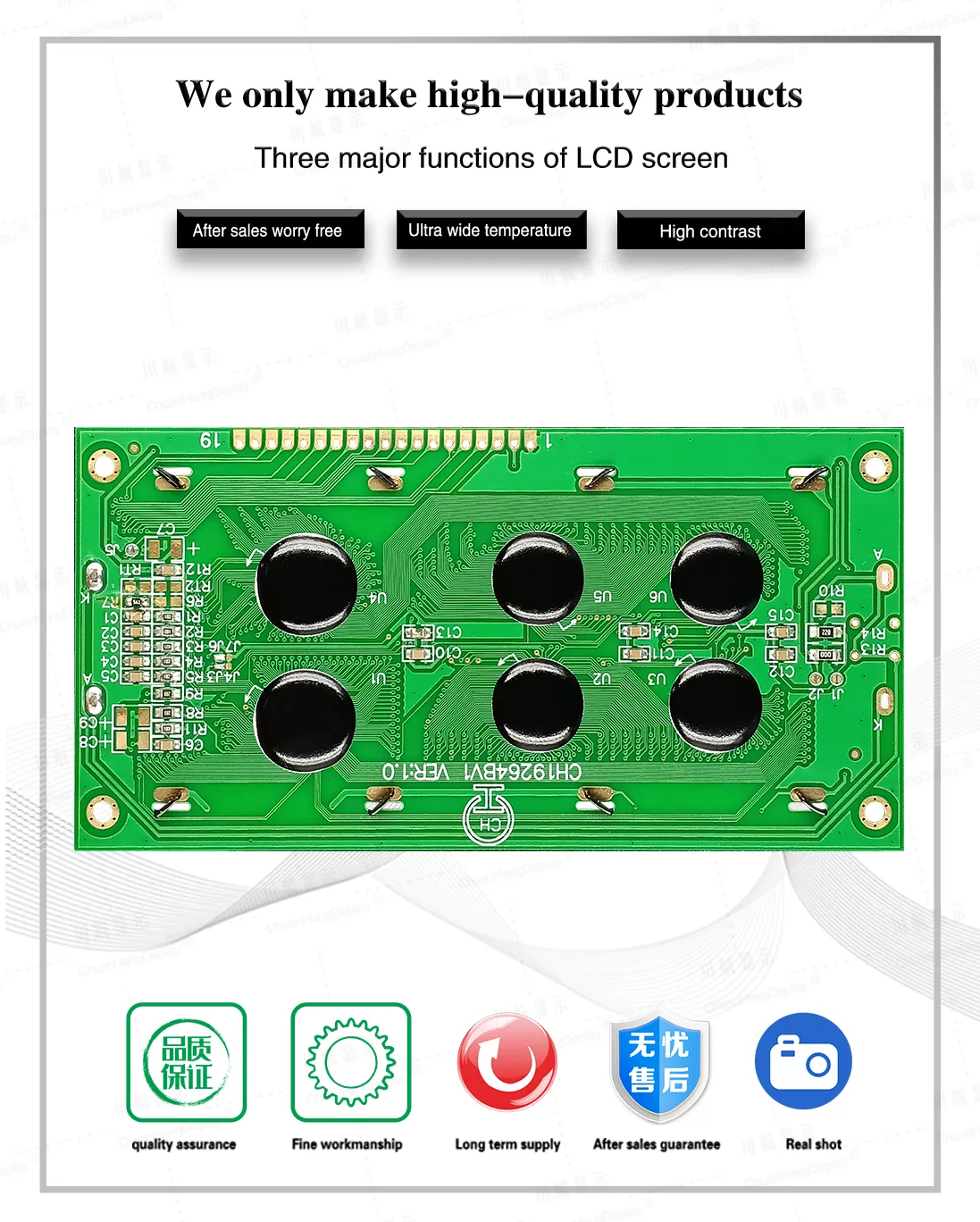

1.1 Processus COB, produit avec rétroéclairage, connexion par ruban conducteur, structure stable.
1.2 IC utilise st7920, deux options de puce pour la bibliothèque de caractères chinois simplifiés ou la bibliothèque de caractères chinois traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation de 5V/3.3V, pas de courant de rétroéclairage dans les 8mA, courant de rétroéclairage dans les 100mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN18, PIN19.

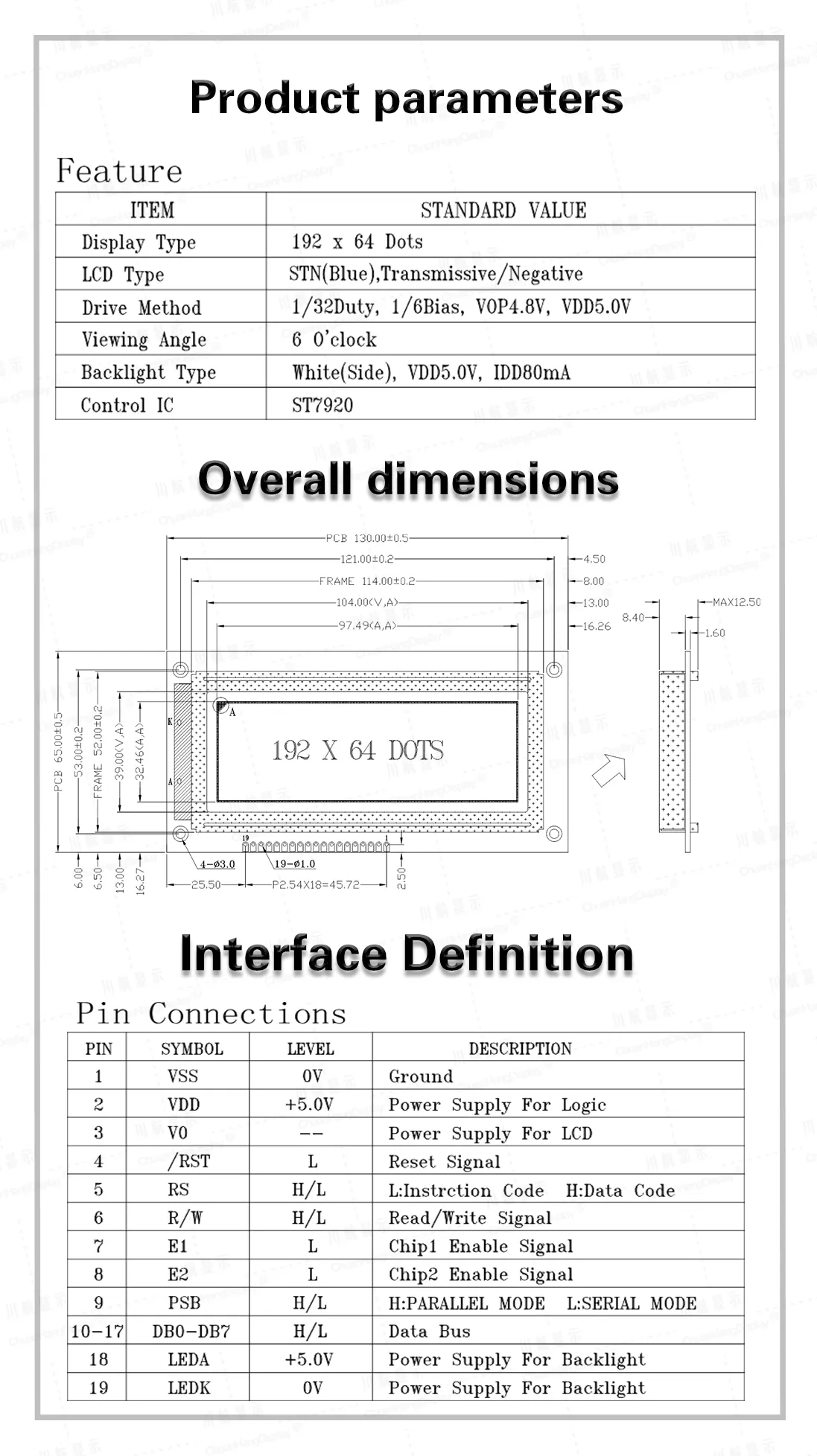

1.5 Caractéristiques du produit:
●ROM de bibliothèque de caractères intégrée (CGROM): un total de 8192 caractères
●ROM de caractères demi-largeur intégrée (HCGROM): un total de 126 caractères alphabétiques
●RAM de dessin intégrée (GDRAM): 64x256bit
●Affichage de 12 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦192x64 matrice de points.
●Interface SPI à 3 fils/interface parallèle 8 bits/interface parallèle 4 bits en option. Lorsque le contraste est fixé, V0 est déconnecté. Lorsque le contraste est ajusté à 3.3V, V0 ne peut être connecté à la terre que par une résistance.
●Le module a 2 puces de sélection de puce intégrées.
●Fonctions riches:
Affichage de l'interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé
Direction du mouvement de l'affichage et du curseur, etc.
Fonction de réinitialisation automatique à la mise sous tension
