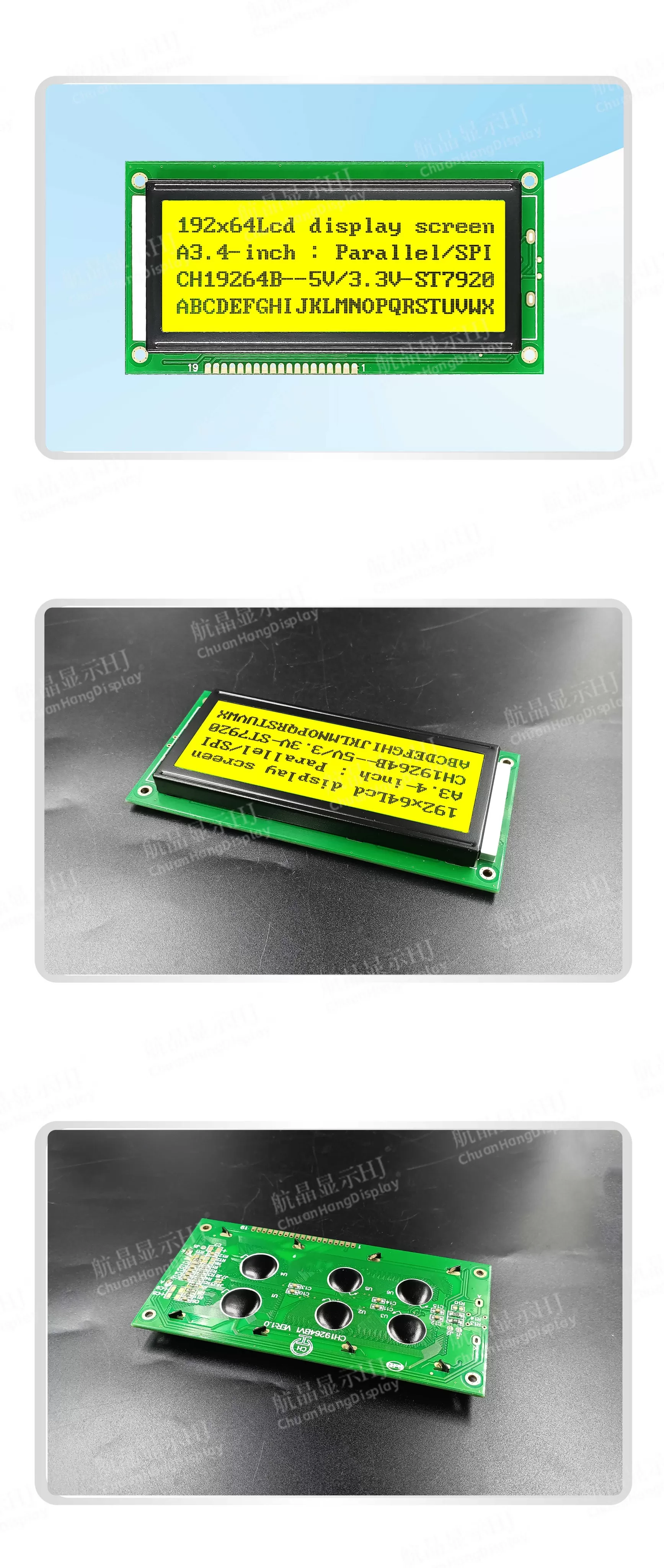

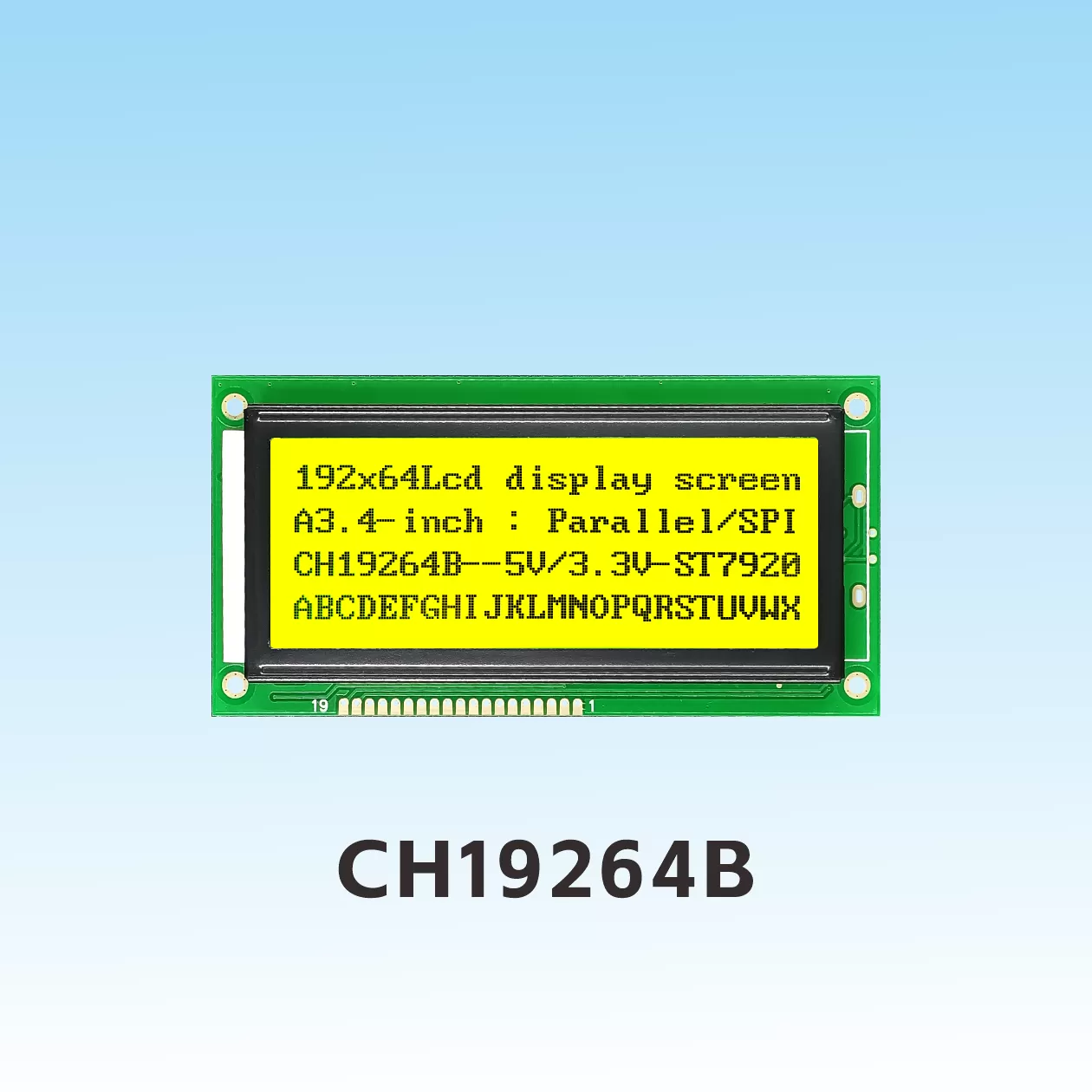

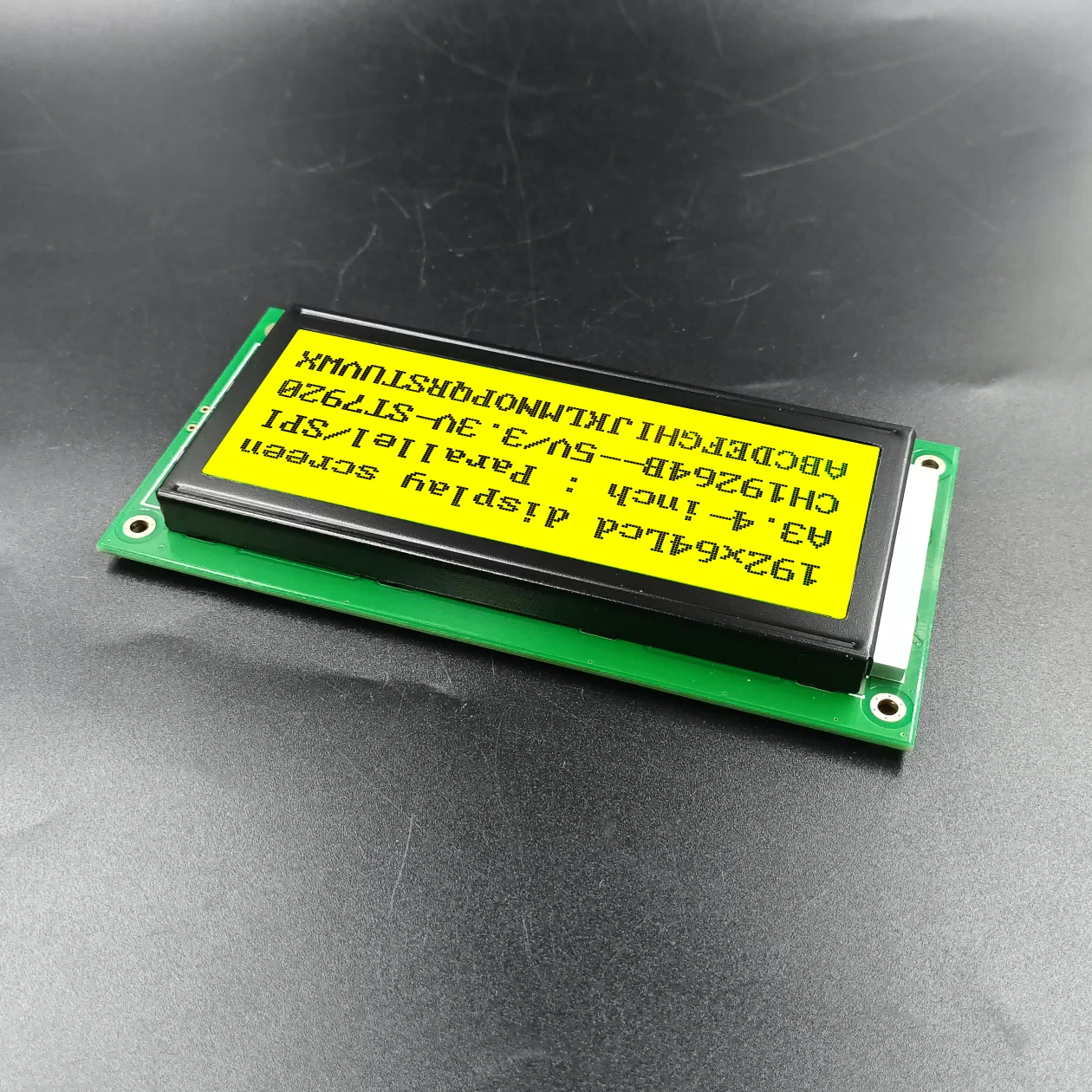

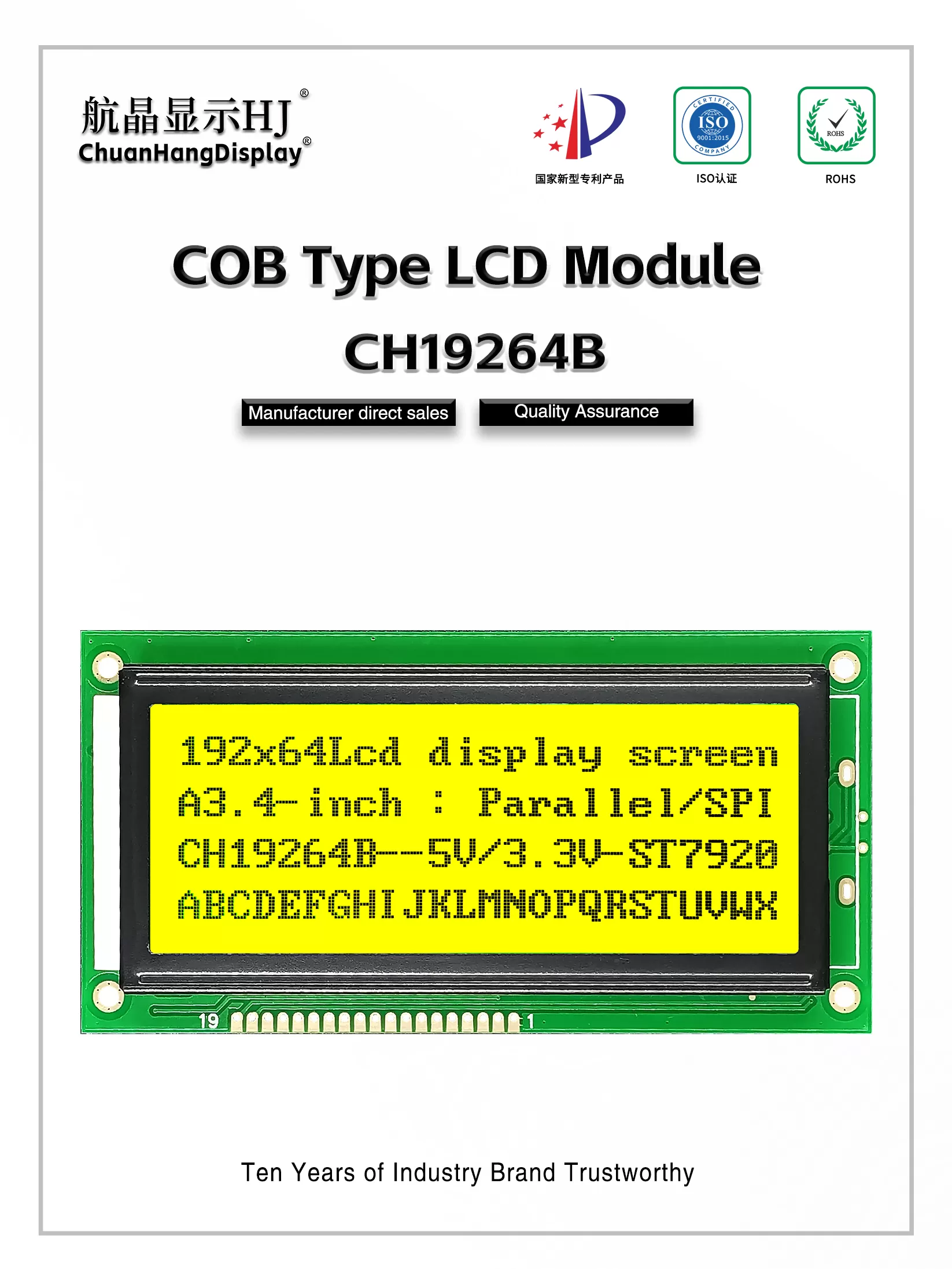

CH19264B LCD Gráfico 192x64

Descripción del Producto

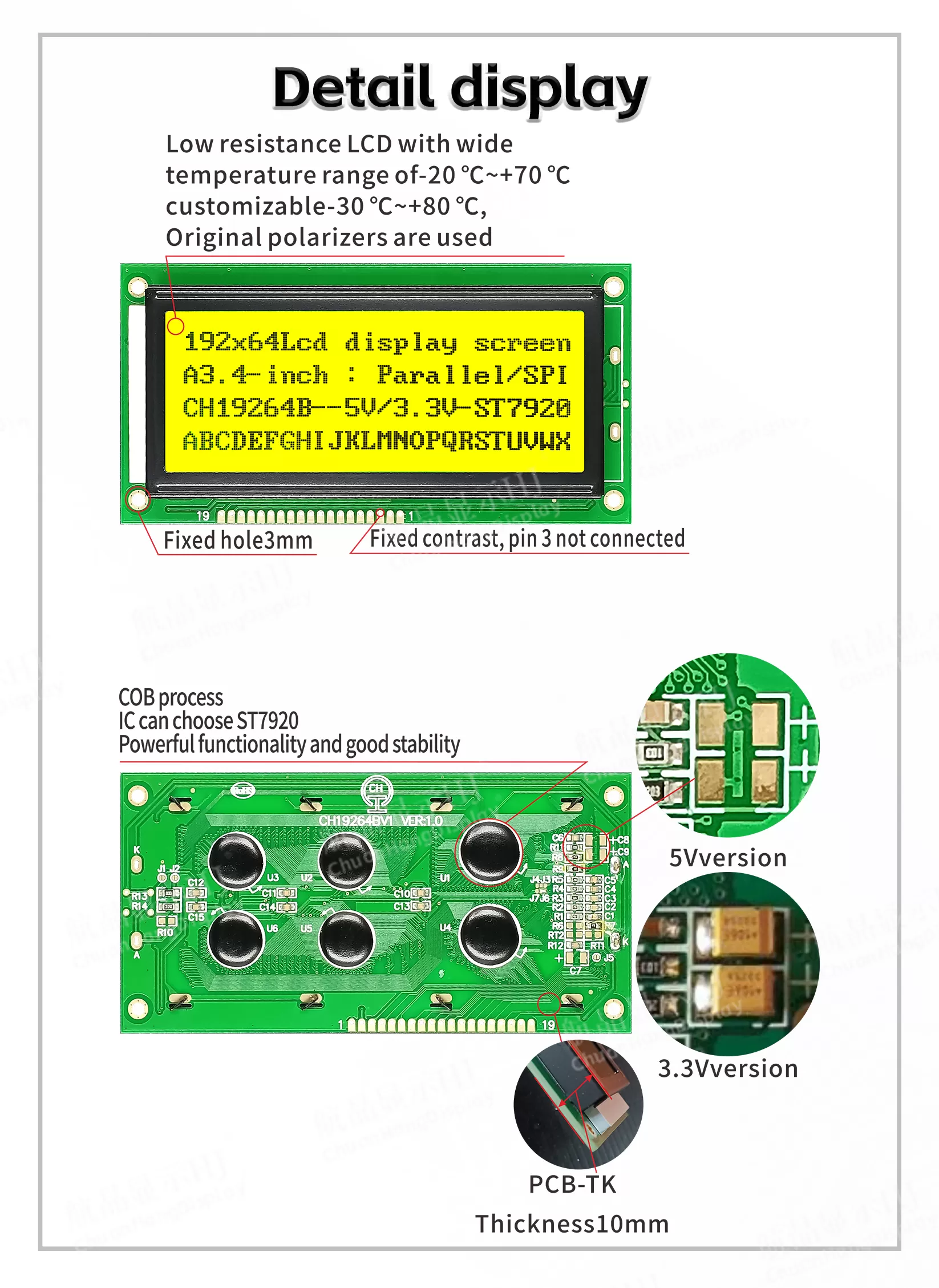

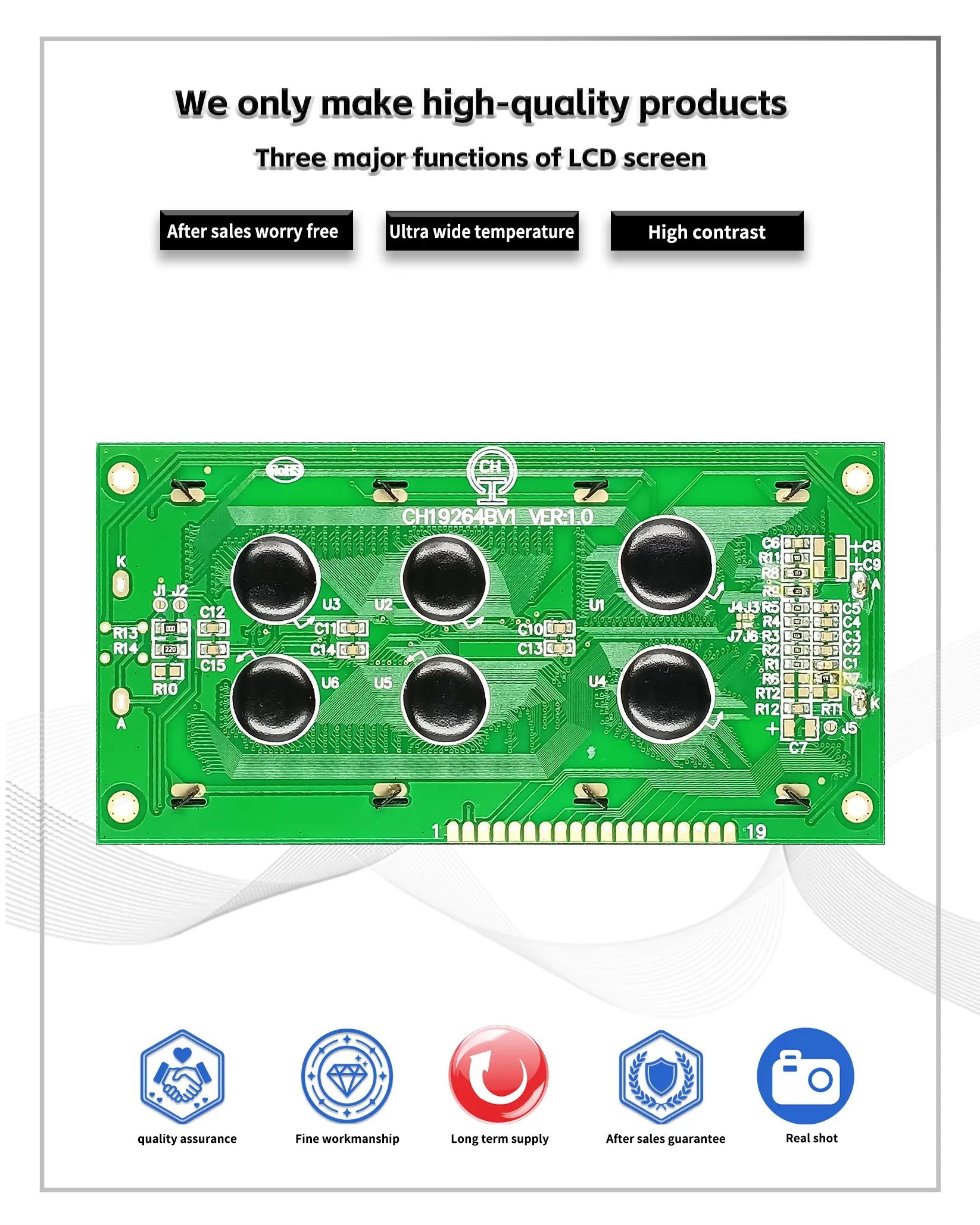

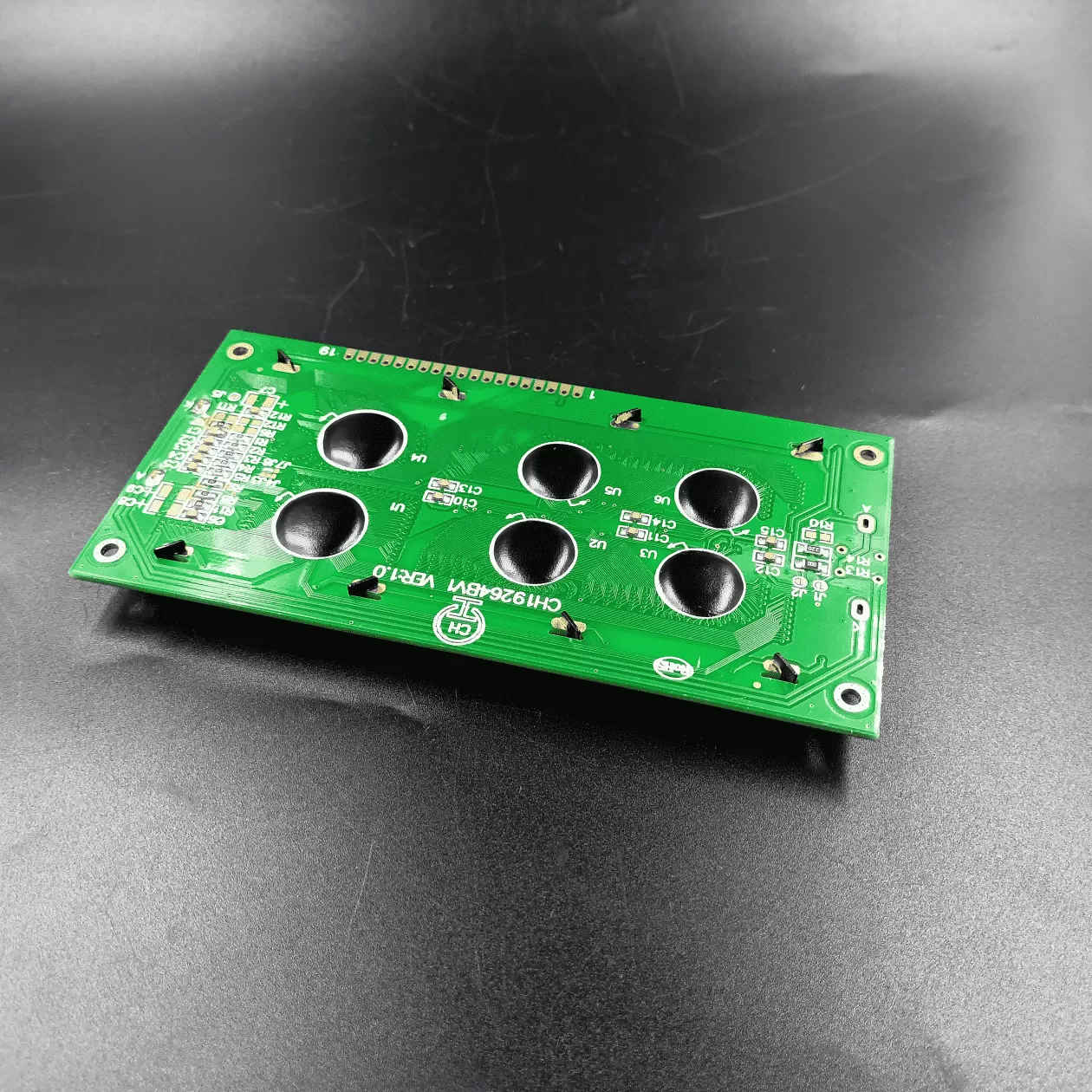

1.1 Proceso COB, producto con retroiluminación, conexión con cinta conductora, estructura estable.
1.2 IC utiliza st7920, dos opciones de chip para biblioteca de caracteres chinos simplificados o biblioteca de caracteres chinos tradicionales.
1.3 Bajo consumo de energía, con dos modos de energía de 5V/3.3V, sin corriente de retroiluminación dentro de 8mA, corriente de retroiluminación dentro de 100mA.
1.4 LED puede ser impulsado por PIN1, PIN2, PIN18, PIN19.
1.5 Características del producto:
●ROM de biblioteca de caracteres incorporada (CGROM): un total de 8192 caracteres
●ROM de caracteres de medio ancho incorporada (HCGROM): un total de 126 caracteres alfabéticos
●RAM de dibujo incorporada (GDRAM): 64x256bit
●Muestra 12 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≦192x64 matriz de puntos.
●Interfaz SPI de 3 hilos opcional/interfaz paralela de 8 bits/interfaz paralela de 4 bits. Cuando el contraste está fijo, V0 está desconectado. Cuando el contraste se ajusta a 3.3V, V0 solo puede conectarse a tierra mediante una resistencia.
●El módulo tiene incorporados 2 chips de selección de chip.
●Funciones ricas:
Interfaz de visualización encendida/apagada, cursor encendido/apagado, parpadeo del cursor encendido/apagado
Dirección de movimiento de visualización y cursor, etc.
Función de reinicio automático al encender

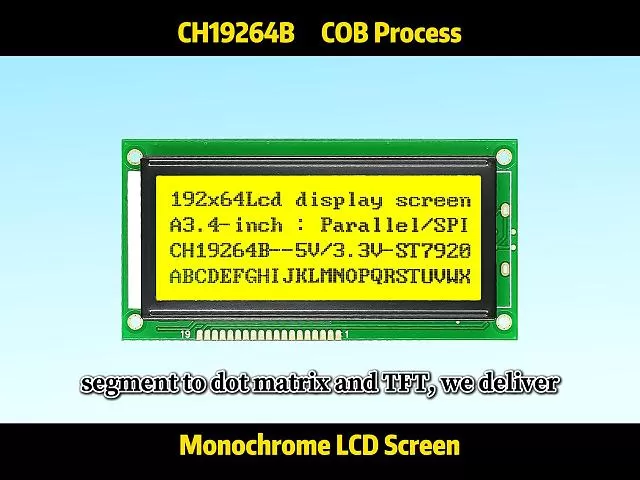

Presentación en Video

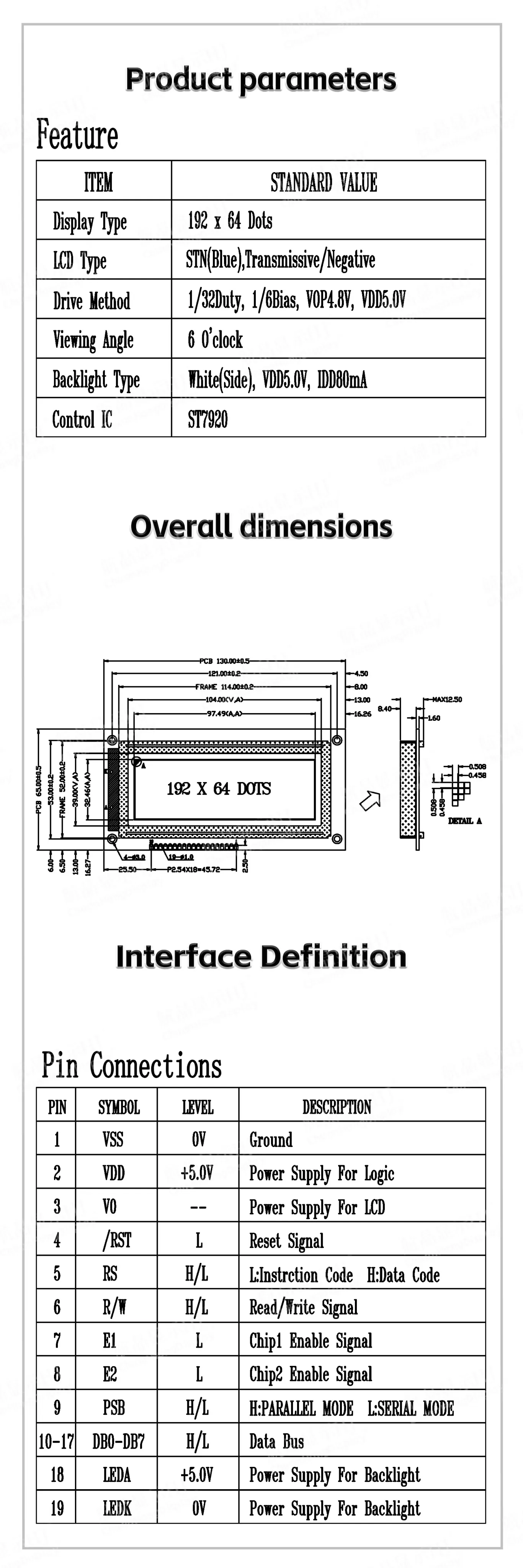

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH19264B
Resolución	192X64	tamaño de pantalla	4
Dimensión externa(LWH)	130.0X65.0X12.5 mm	Área visible(L*W)	104.0X39.0 mm
Área activa(L*W)	97.49X32.46 mm	Tamaño de carácter(L*W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	DC 5V/3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 O'CLOCK	Método de conducción	1/32Duty,1/6Bias
Tipo de pantalla	STN	IC controlador	ST7920
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	DC 5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluye PCB?	Sí
