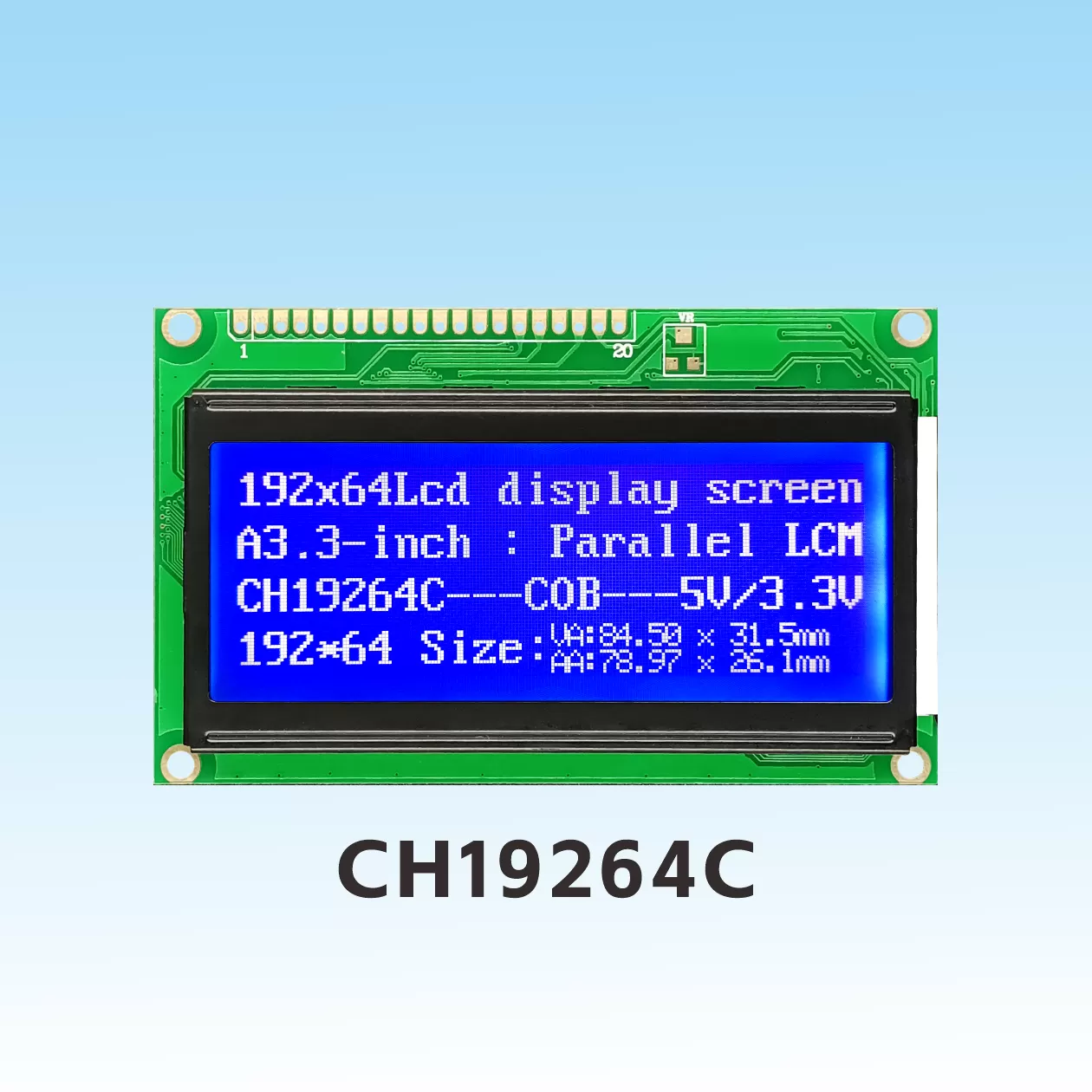

CH19264C 192x64 LCD Pantallas Gráficas

Descripción del Producto

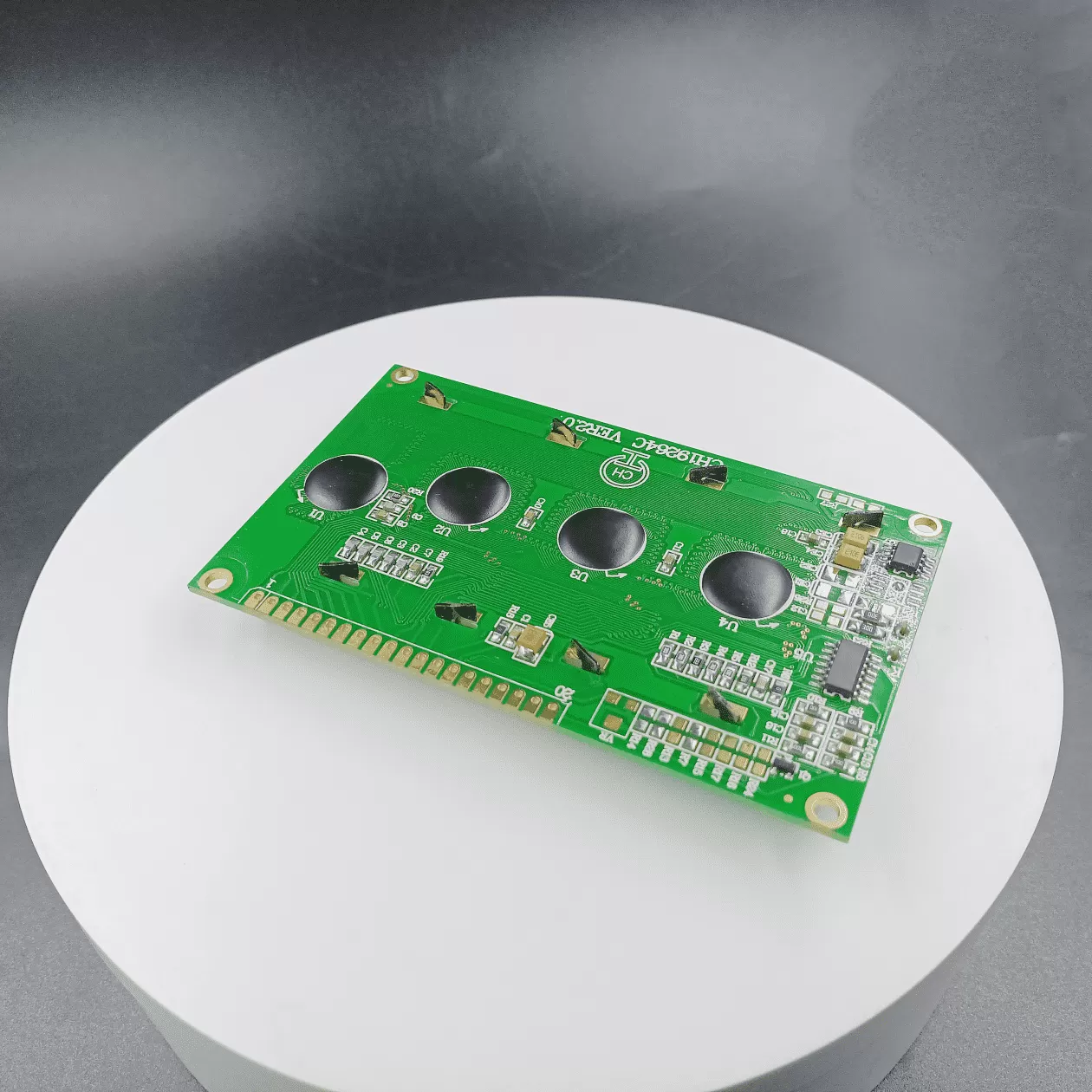

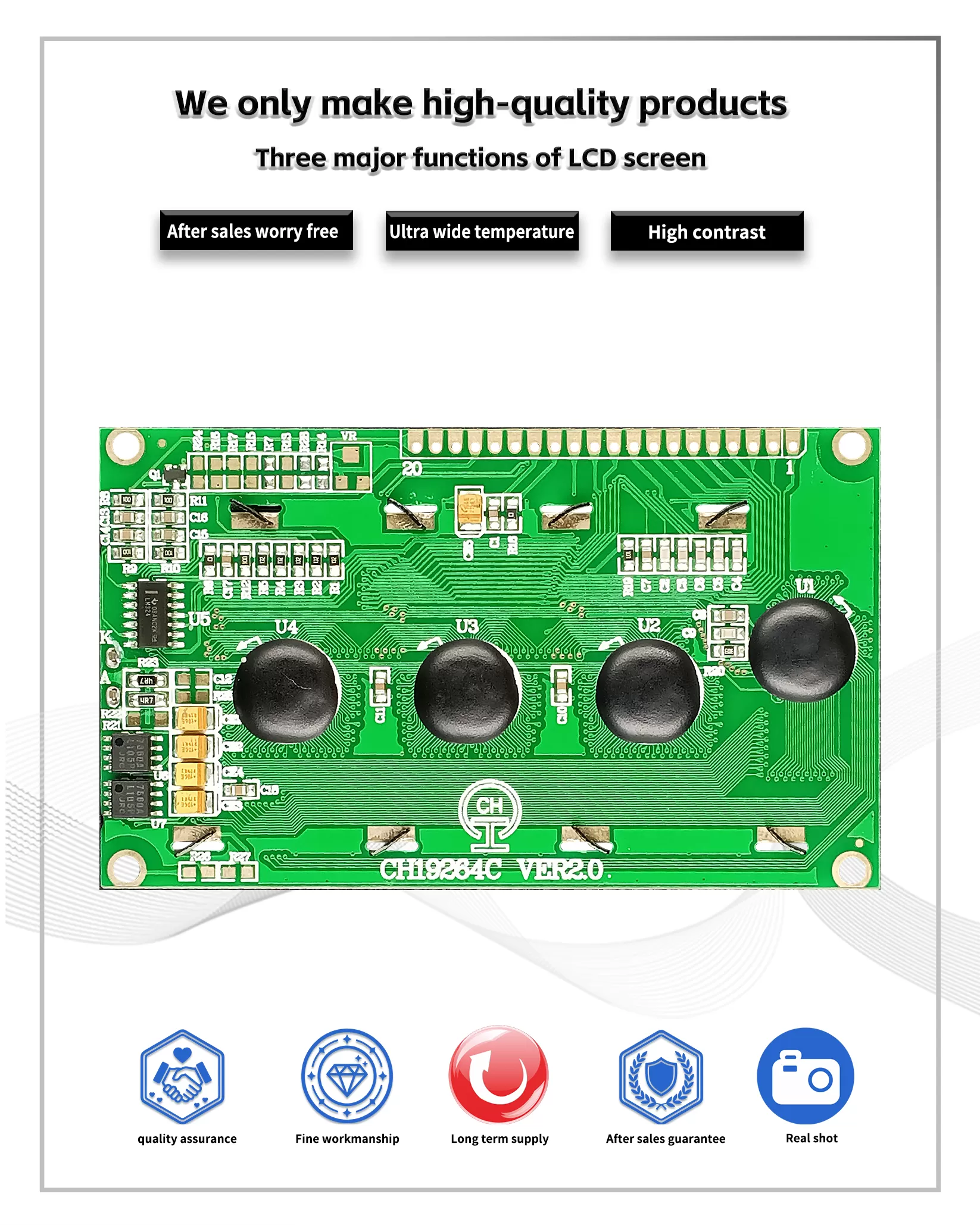

1.1 Proceso COB, el producto tiene retroiluminación, conexión de tira adhesiva conductora, estructura estable,
1.2 IC utiliza SBN6400/AIP31108, no hay biblioteca de fuentes en el chip, y el programador compila la biblioteca de fuentes por sí mismo.
1.3 Bajo consumo de energía, hay dos modos de suministro de energía de 5V/3.3V, la corriente sin retroiluminación está dentro de 8mA, y la corriente con retroiluminación está dentro de 100mA.
1.4 LED puede ser impulsado por PIN13, PIN14, PIN19 y PIN20.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 64x192 bits.
●Una pantalla muestra 12 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≦192x64 matriz de puntos.
●El módulo tiene incorporado 3PCS chip de selección de chip (pantalla izquierda, media y derecha).

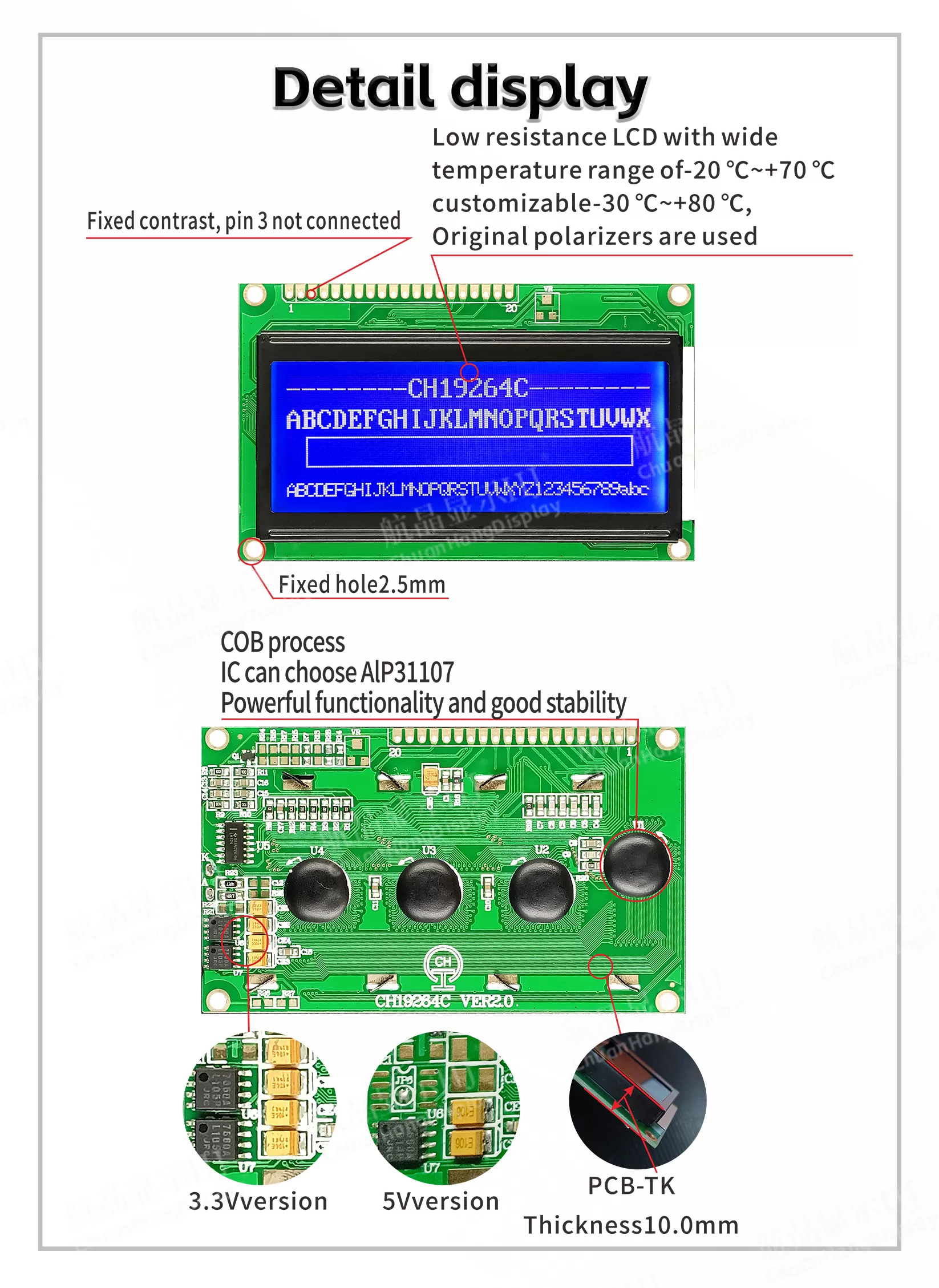

●Salida de voltaje negativo incorporada (VEE), V0 y VEE están desconectados cuando el contraste del módulo está fijo.
●Interfaz de puerto paralelo de 8 bits, temporización 6800

Presentación en Video

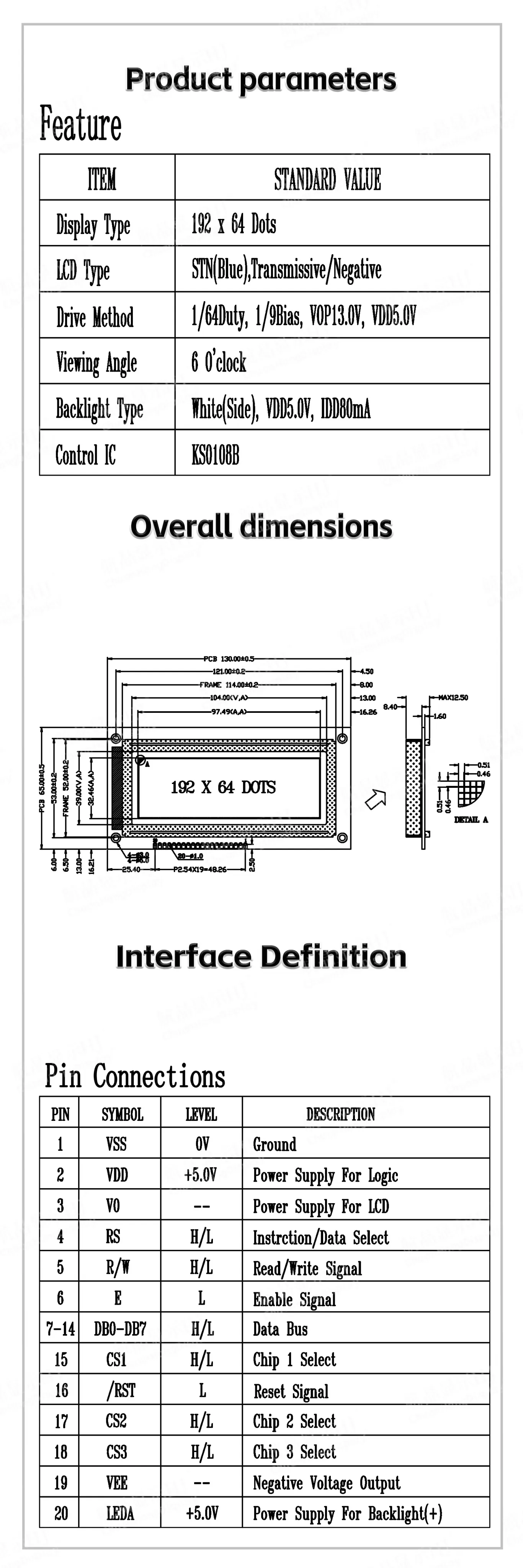

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH19264C
Resolución	192X64	tamaño de pantalla	3.3"
Dimensión externa(LWH)	100.0X60.0X12.0 mm	Área visible(L*W)	84.5X31.5 mm
Área activa(L*W)	78.67X26.19 mm	Tamaño del punto (mm)	0.37(L)x0.37(W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU
Dirección de visualización	6 EN PUNTO	Método de conducción	1/64Duty,1/9Bias
Tipo de pantalla	STN	IC controlador	ST7920
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
