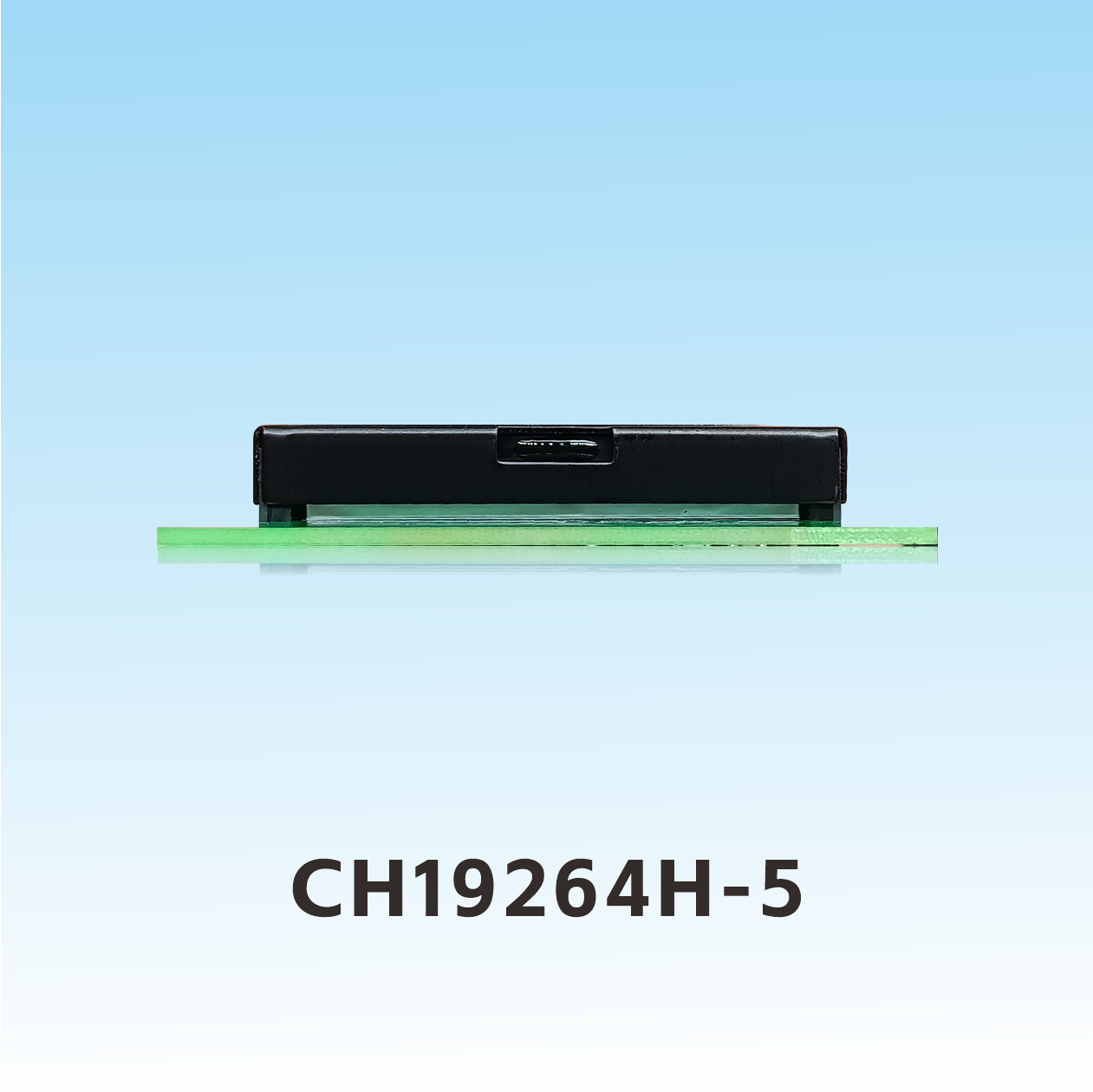

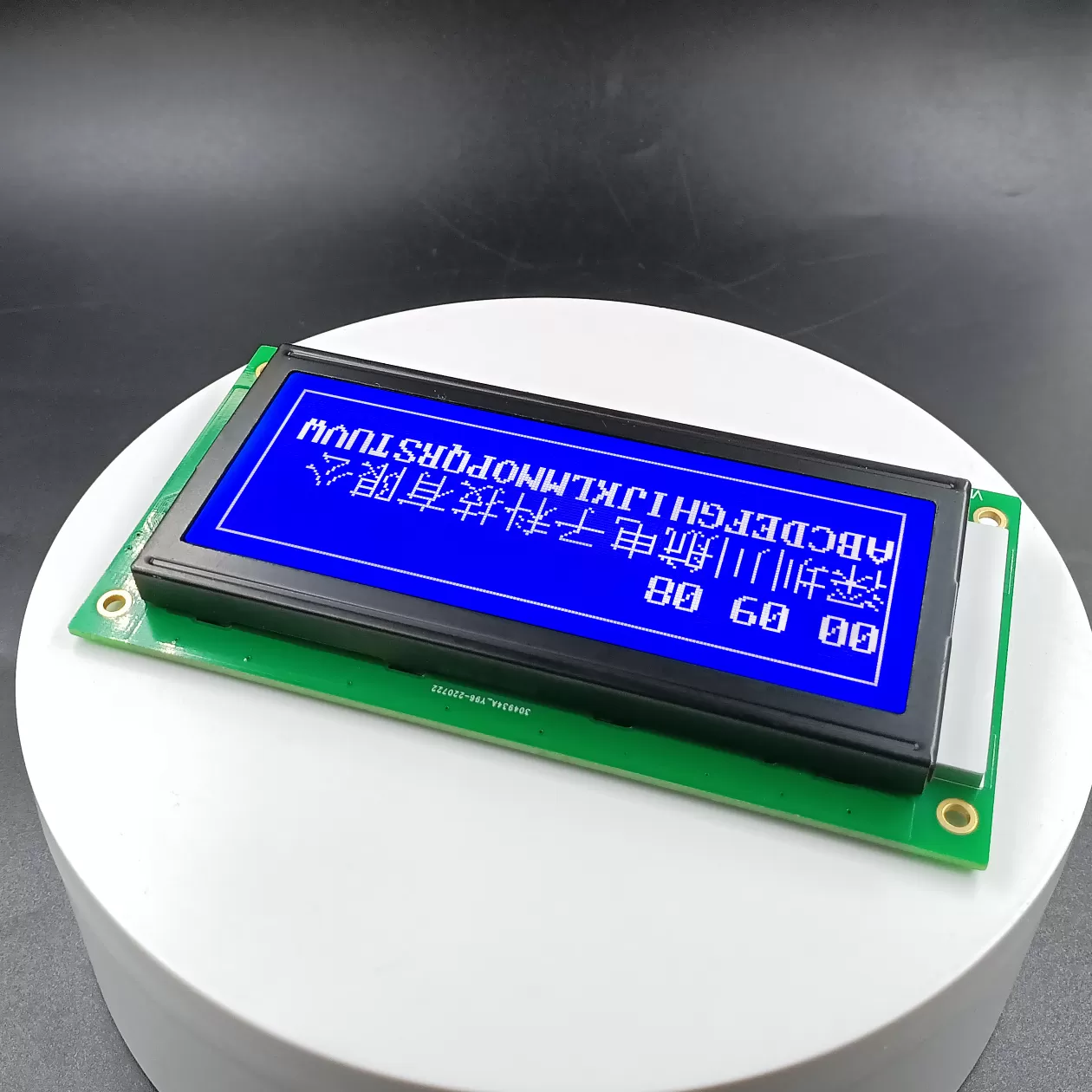

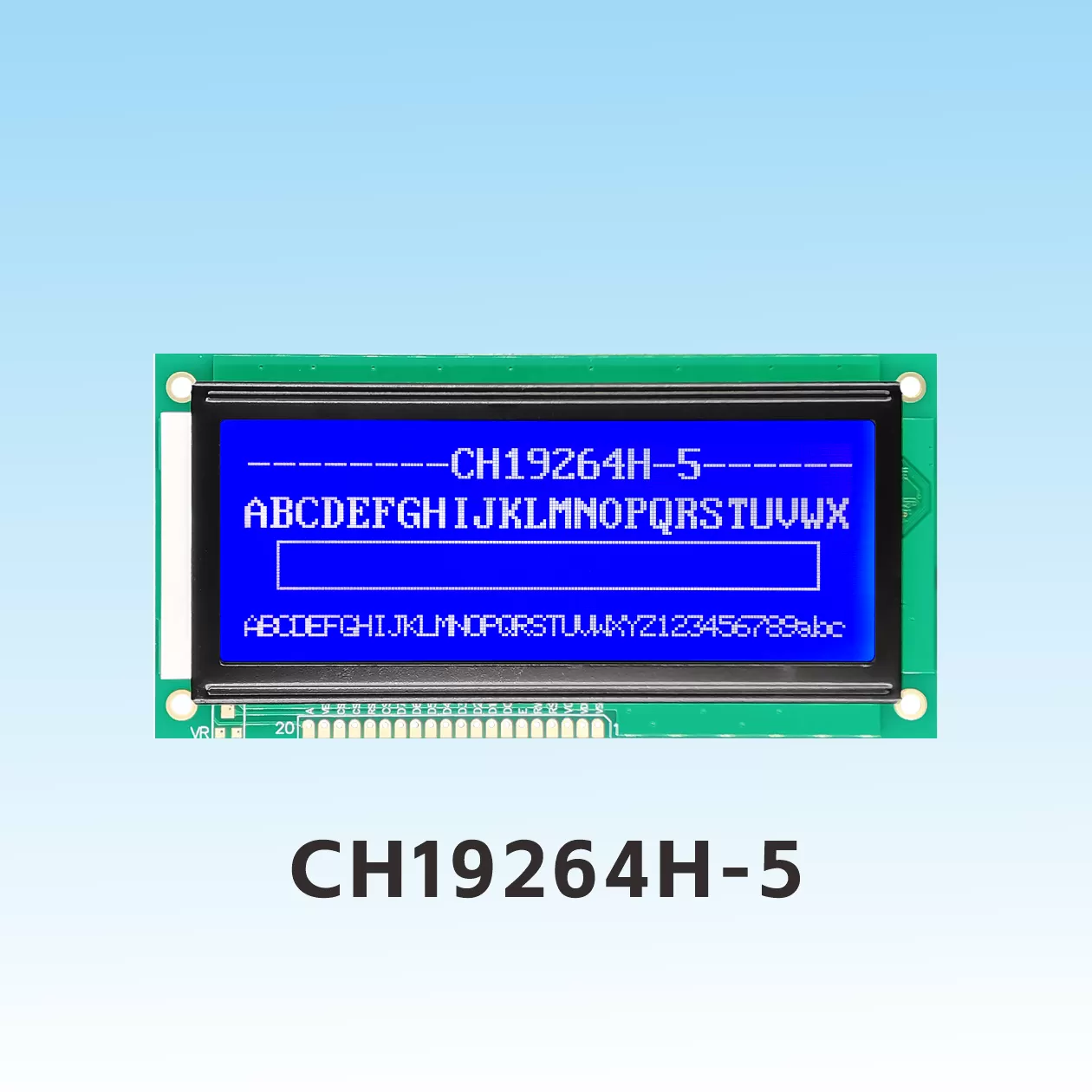

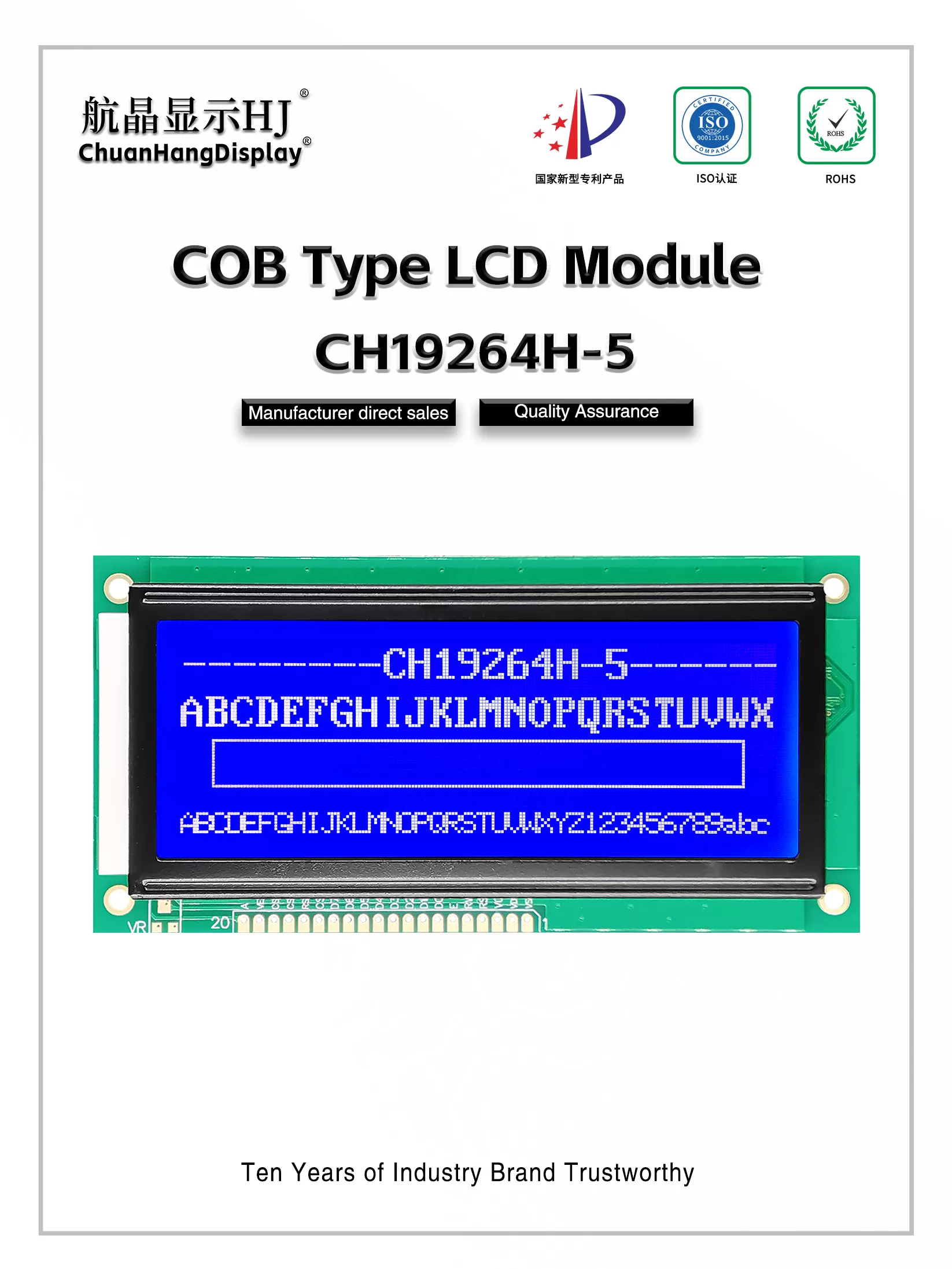

CH19264H-5 192x64 Pantallas LCD

Descripción del Producto

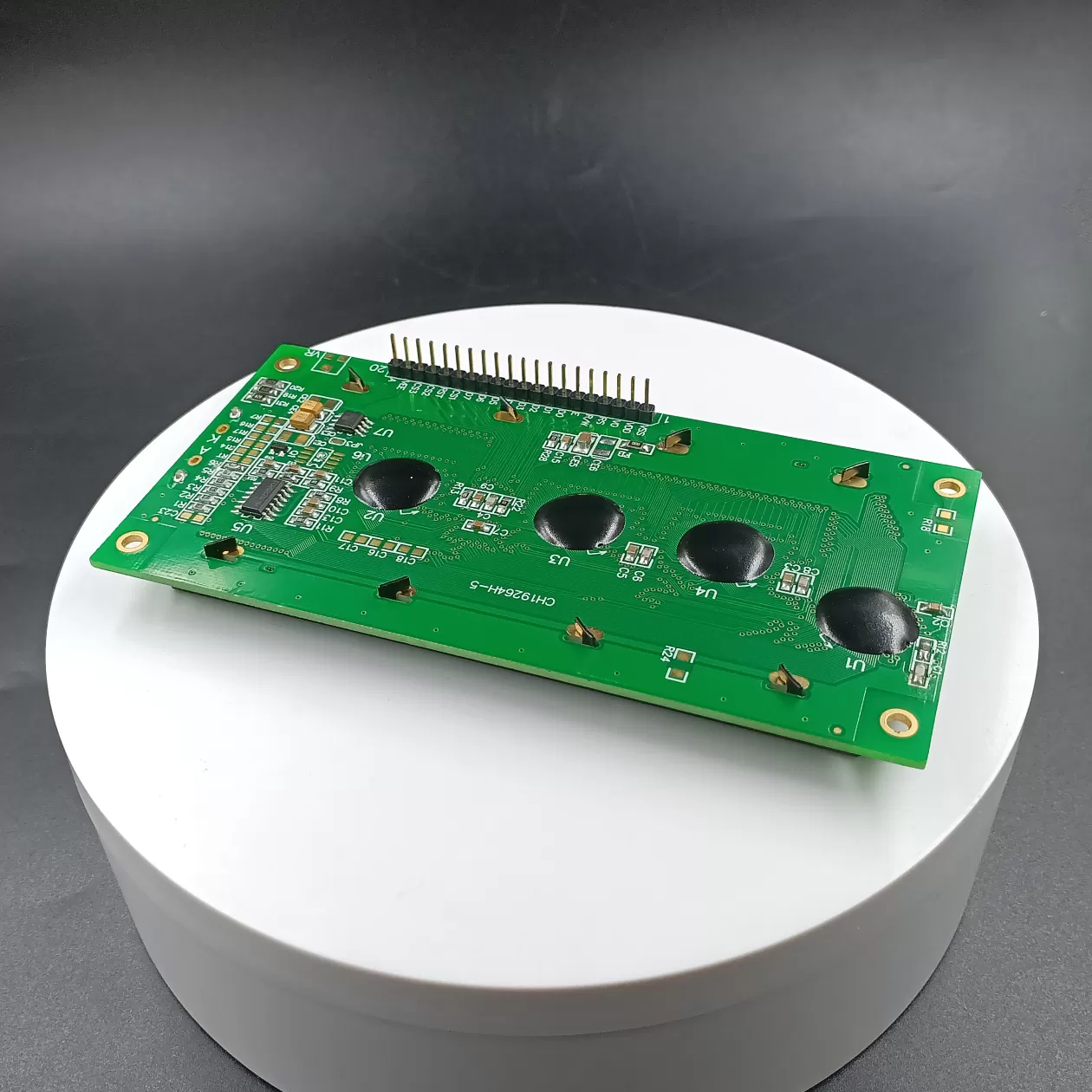

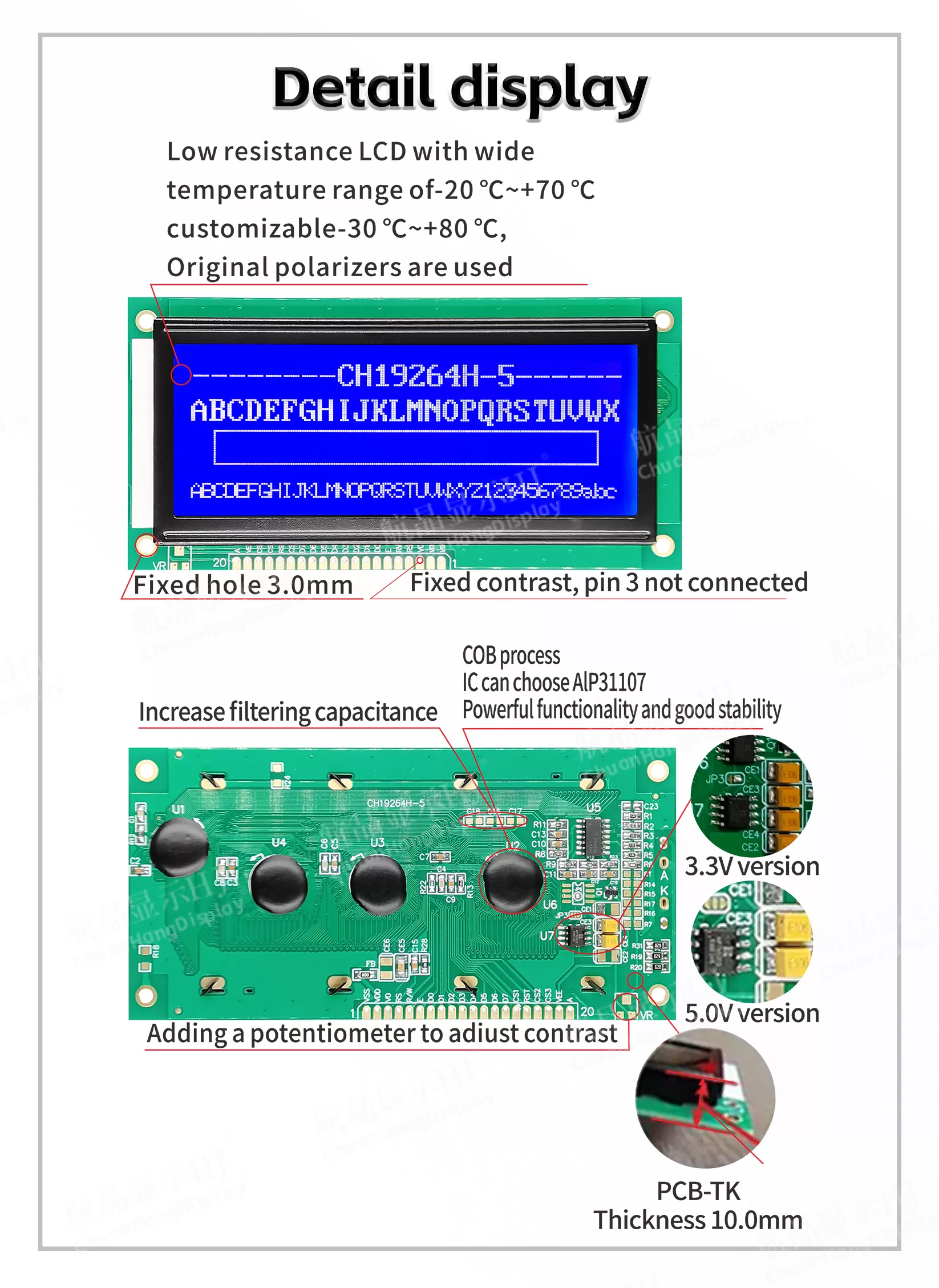

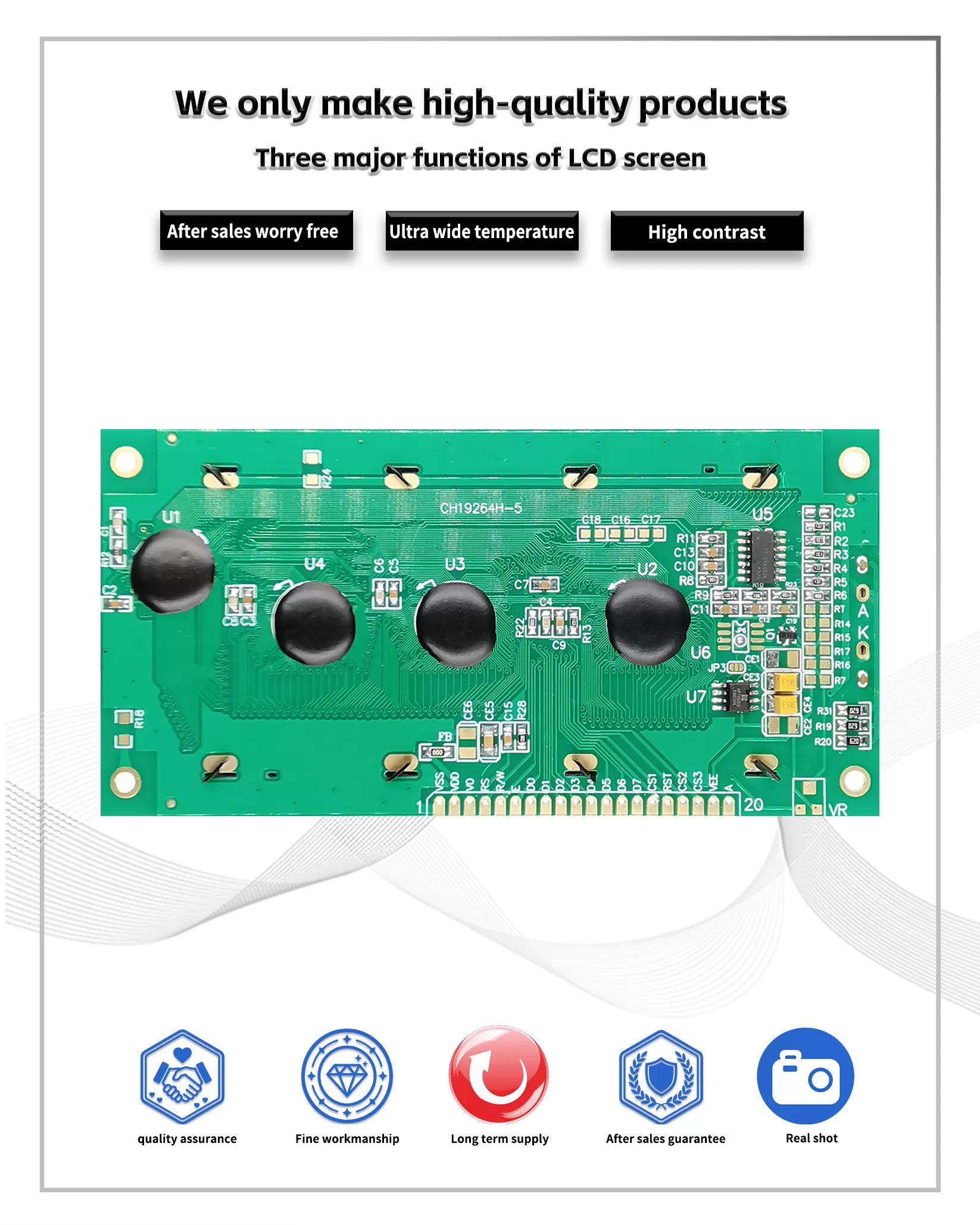

1.1 Proceso COB, producto con retroiluminación, conexión de tira adhesiva conductiva, estructura estable.
1.2 IC utiliza SBN6400/AIP31108, no hay biblioteca de fuentes en el chip, los programadores compilan las fuentes por sí mismos.
1.3 Bajo consumo de energía, hay dos modos de alimentación de 5V/3.3V, corriente sin retroiluminación dentro de 8mA, corriente con retroiluminación dentro de 100mA.
1.4 LED puede ser impulsado por PIN1, PIN2, PIN20.
1.5 Características del producto:
●RAM de datos de pantalla integrada es de 64x192 bits
●Una pantalla muestra 12 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≦192x64 matriz de puntos.
●El módulo tiene integrado 3 chips de selección de chip (pantalla izquierda, central y derecha).
●Salida de voltaje negativo integrada (VEE), V0 y VEE están desconectados cuando el contraste del módulo está fijo
●Interfaz de puerto paralelo de 8 bits, temporización 6800.

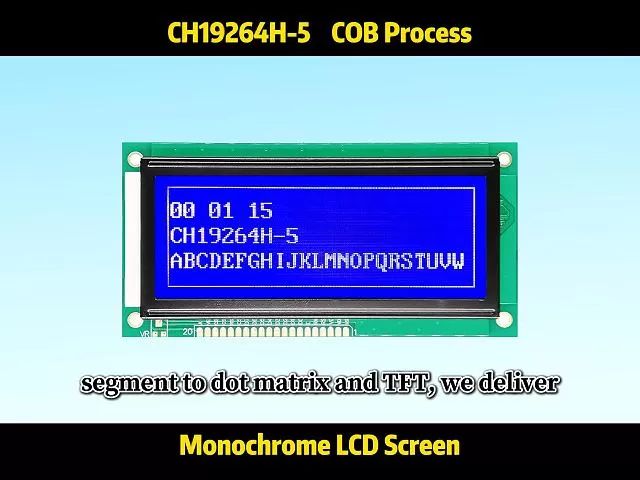

Presentación en Video

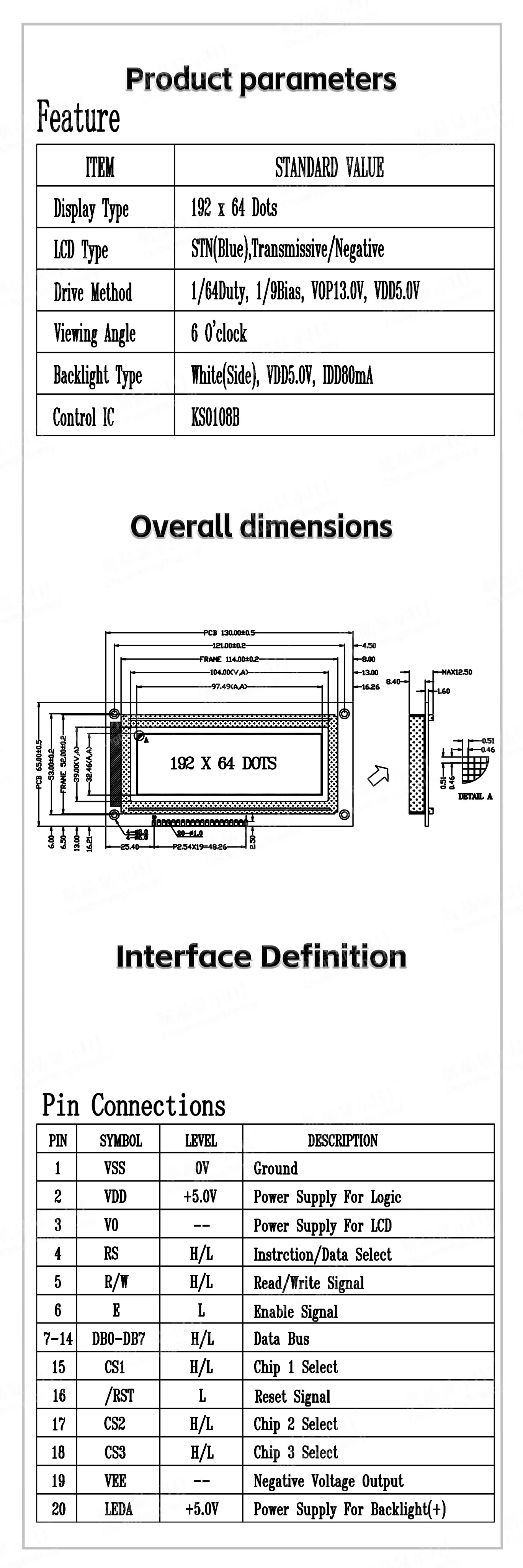

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH19264H-5
Resolución	192X64	tamaño de pantalla	4
Dimensión externa(LWH)	130.0X65.0X12.5 mm	Área visible(L*W)	104.0X39.0 mm
Área activa(L*W)	97.49X32.46 mm	Tamaño de carácter(L*W)
Tipo	COB	Método de conexión	Tira conductiva
Voltaje de suministro	DC 5V/3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty,1/9Bias
Tipo de pantalla	STN	IC controlador	AIP31107
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	DC 5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
