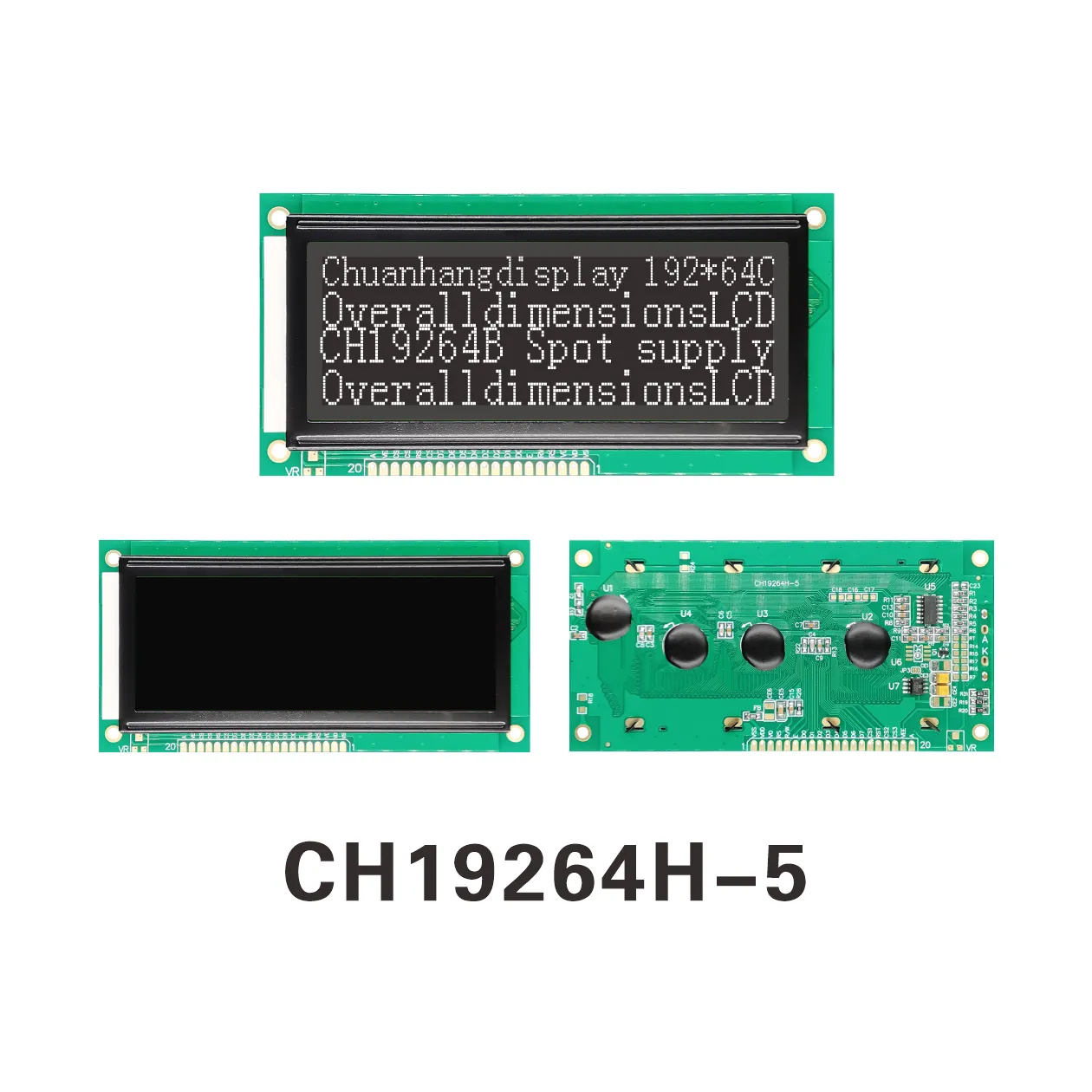

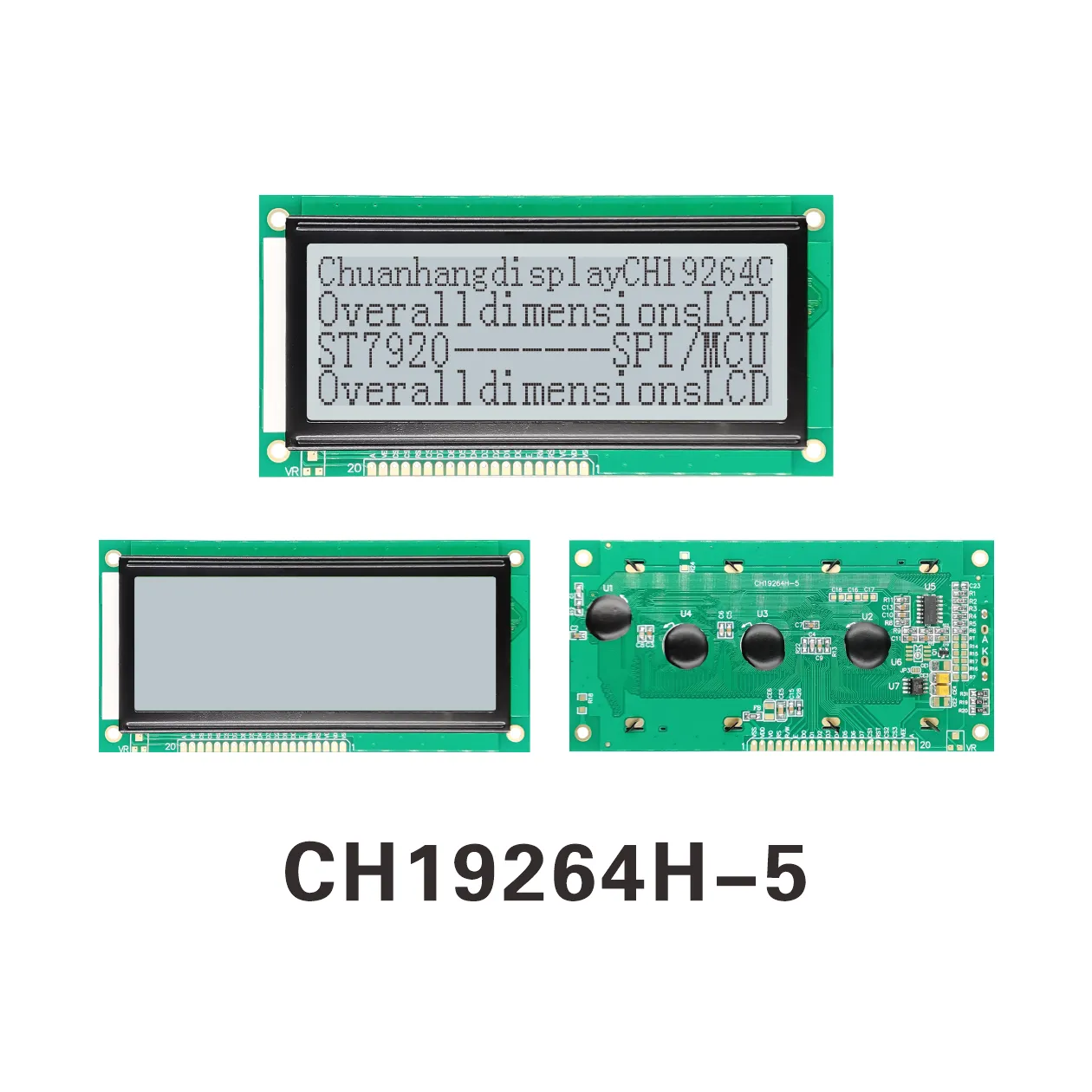

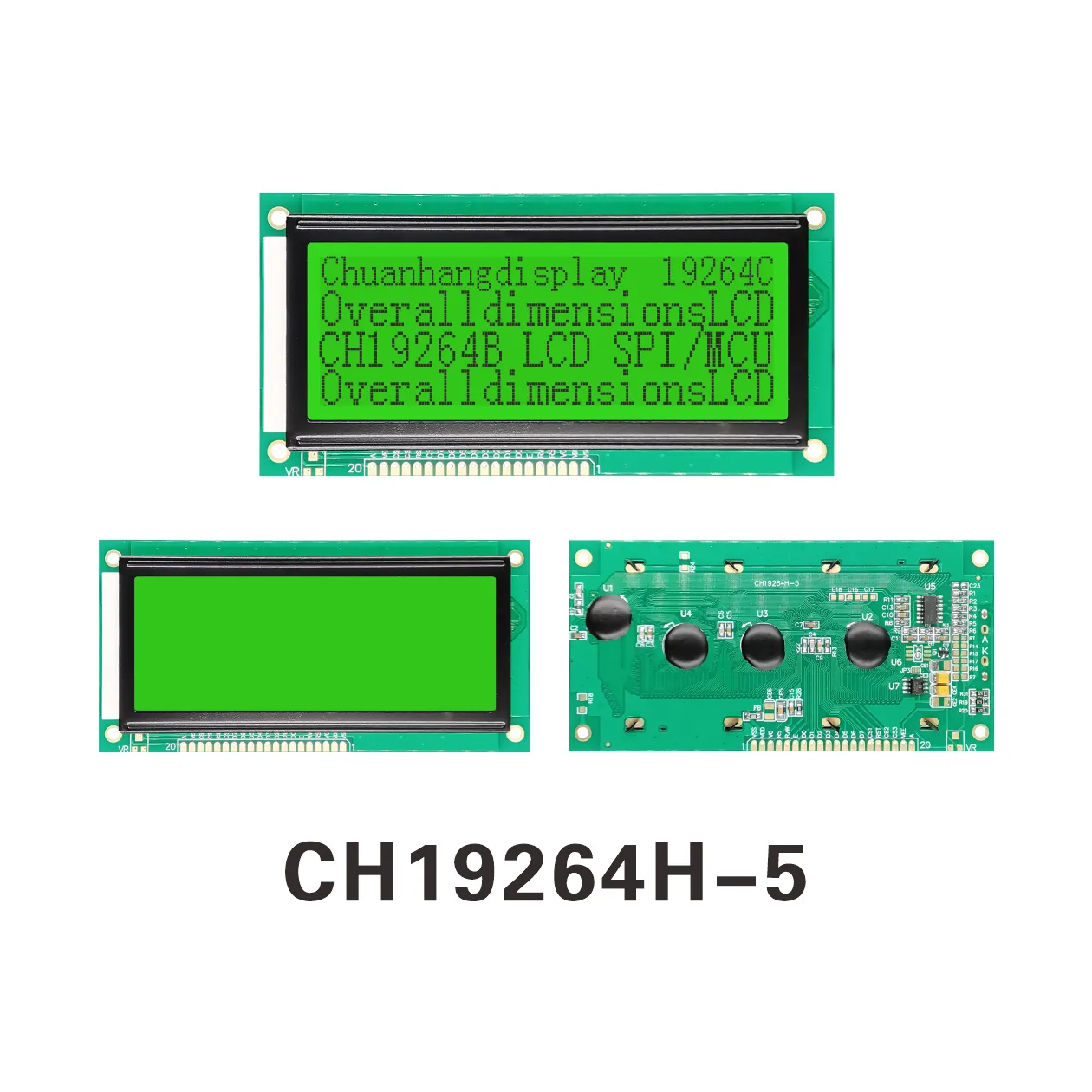

CH19264H-5 192x64 Écrans LCD
Description du produit

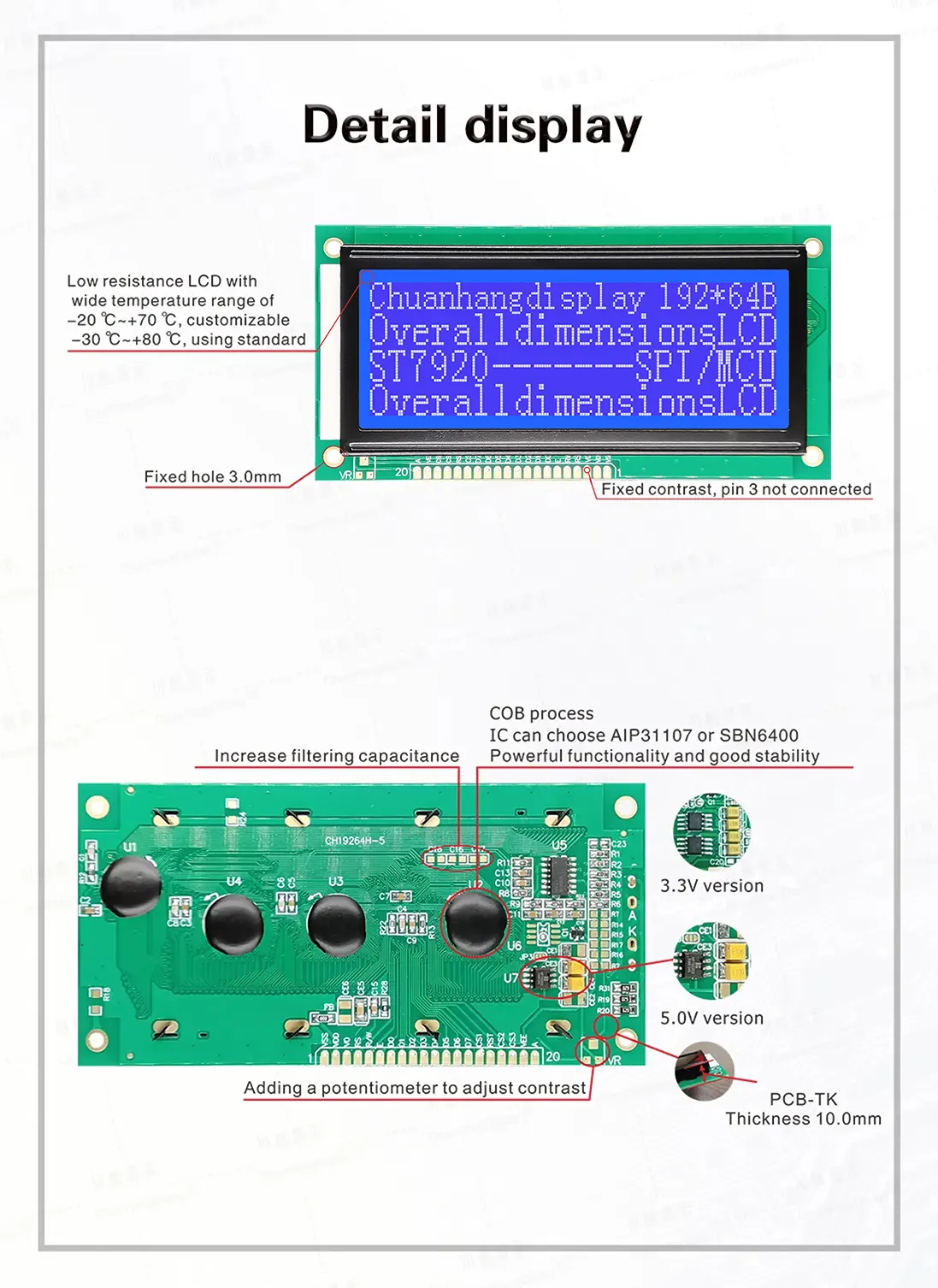

1.1 Processus COB, produit avec rétroéclairage, connexion par bande adhésive conductrice, structure stable.
1.2 IC utilise SBN6400/AIP31108, il n'y a pas de bibliothèque de polices dans la puce, les programmeurs compilent eux-mêmes les polices.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 8mA, courant de rétroéclairage inférieur à 100mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN20.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x192 bits
●Un écran affiche 12 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦192x64 matrice de points.
●Le module dispose de 3 puces de sélection intégrées (écran gauche, milieu et droit).
●Sortie de tension négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé
●Interface de port parallèle 8 bits, synchronisation 6800.
