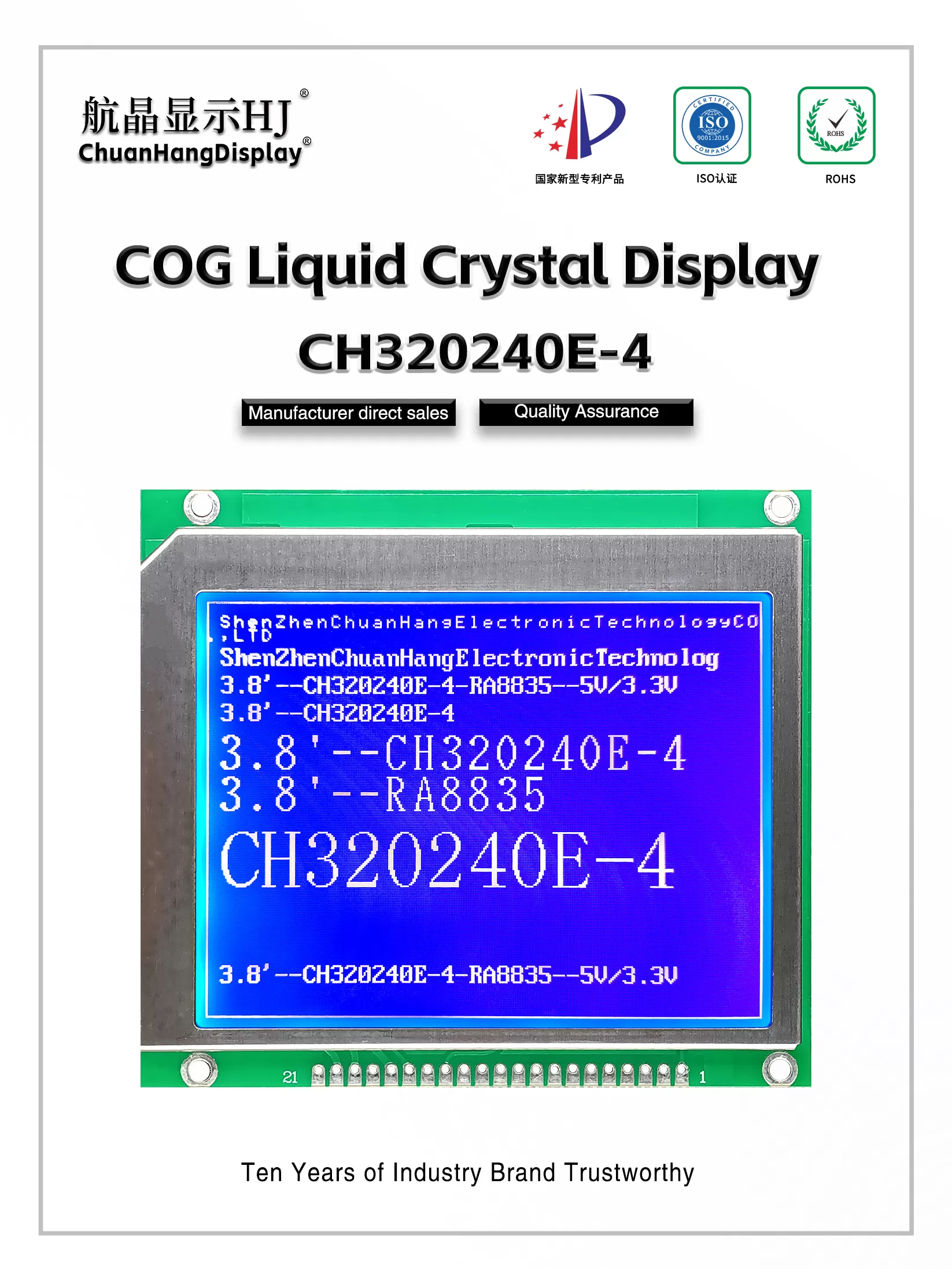

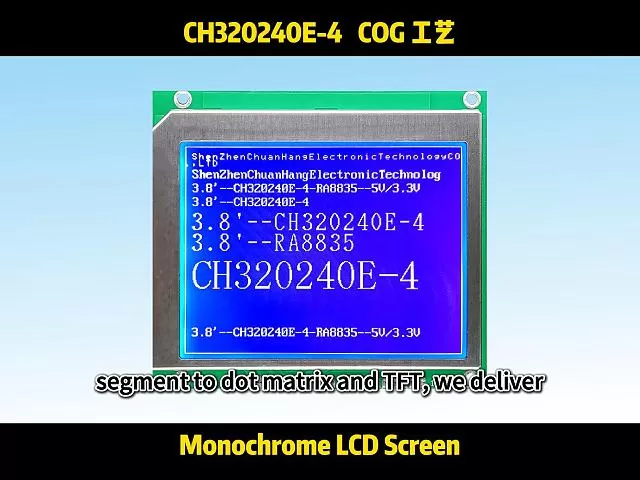

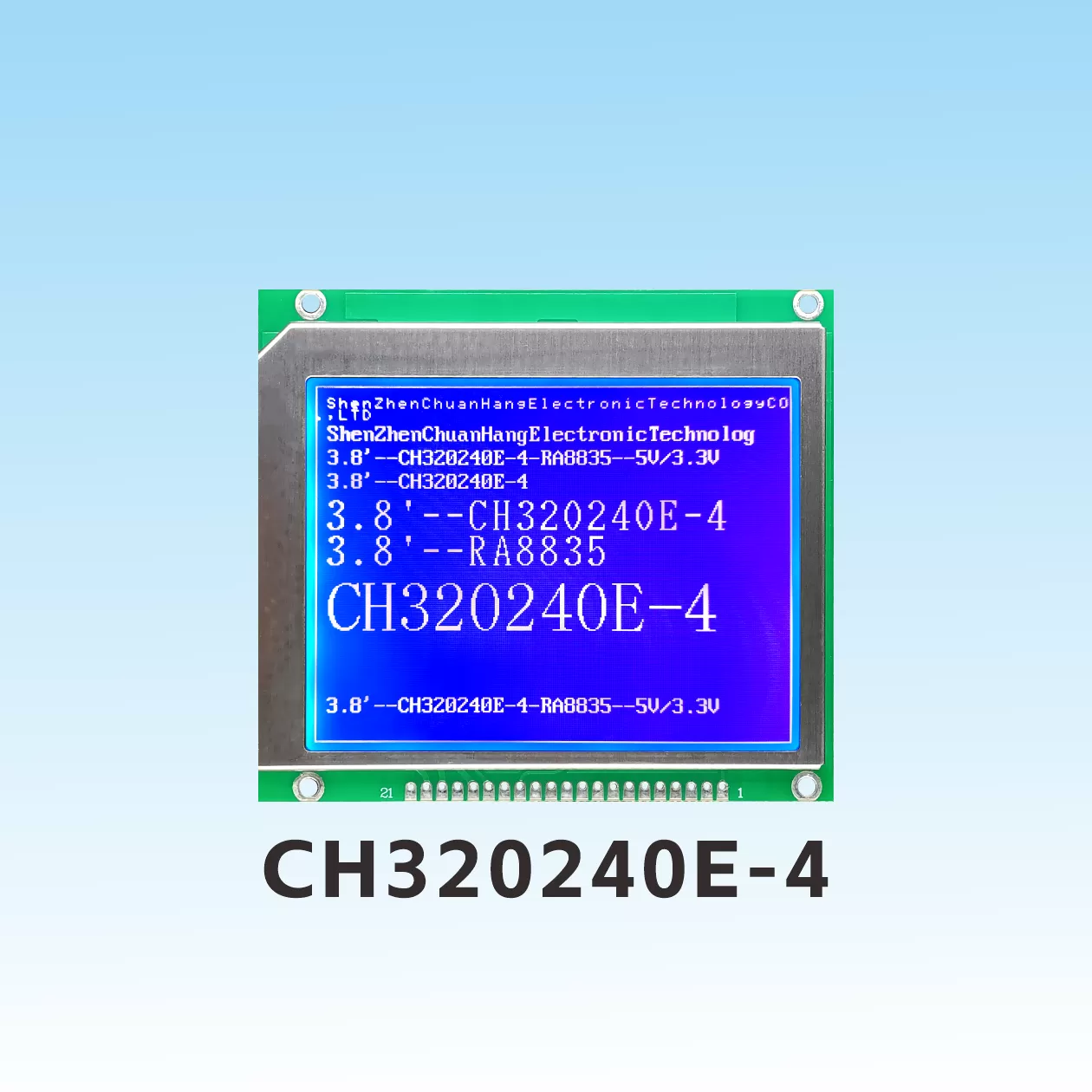

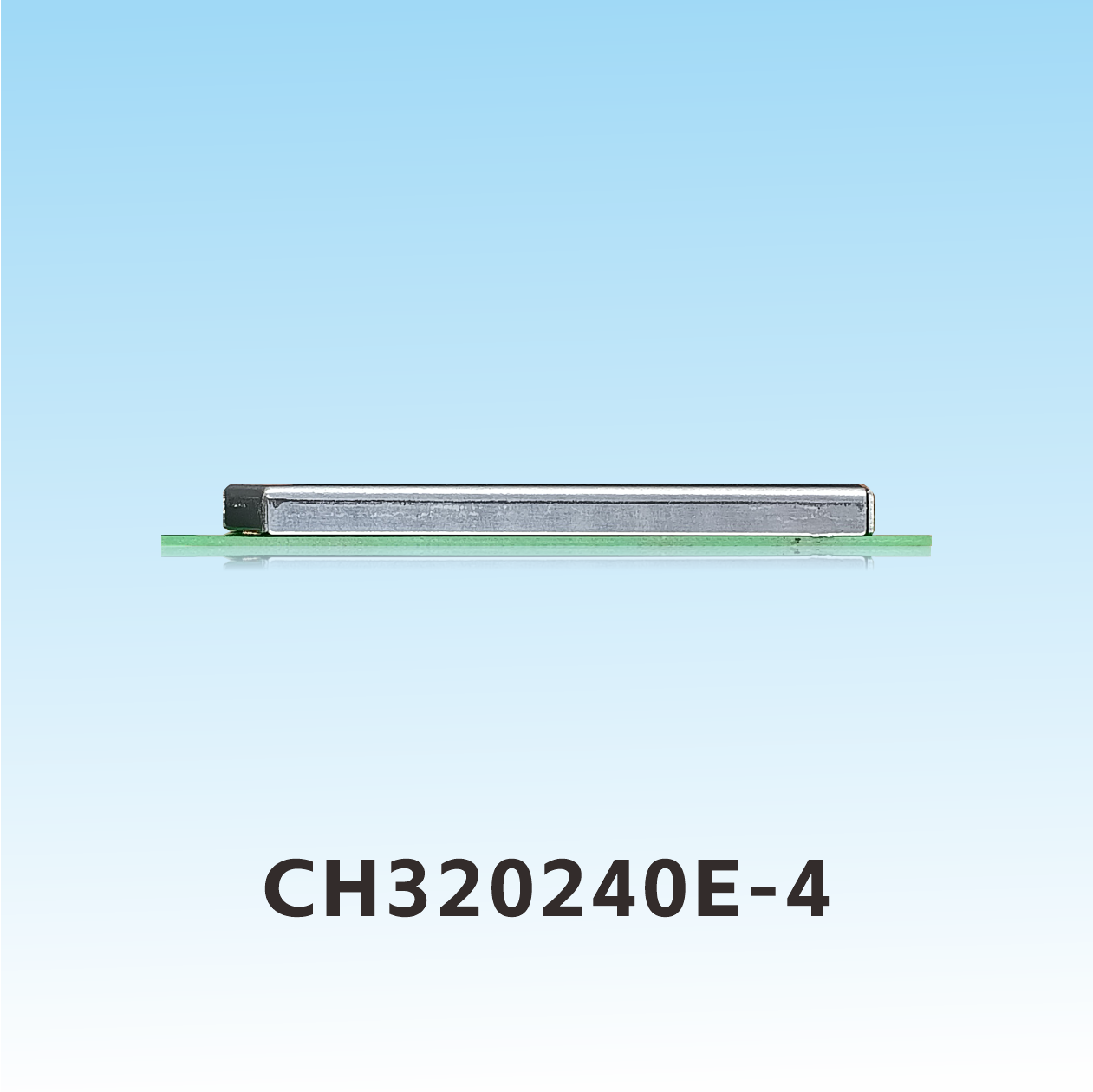

CH320240E-4 Grafisches Flüssigkristall-Display-Modul
Produktbeschreibung

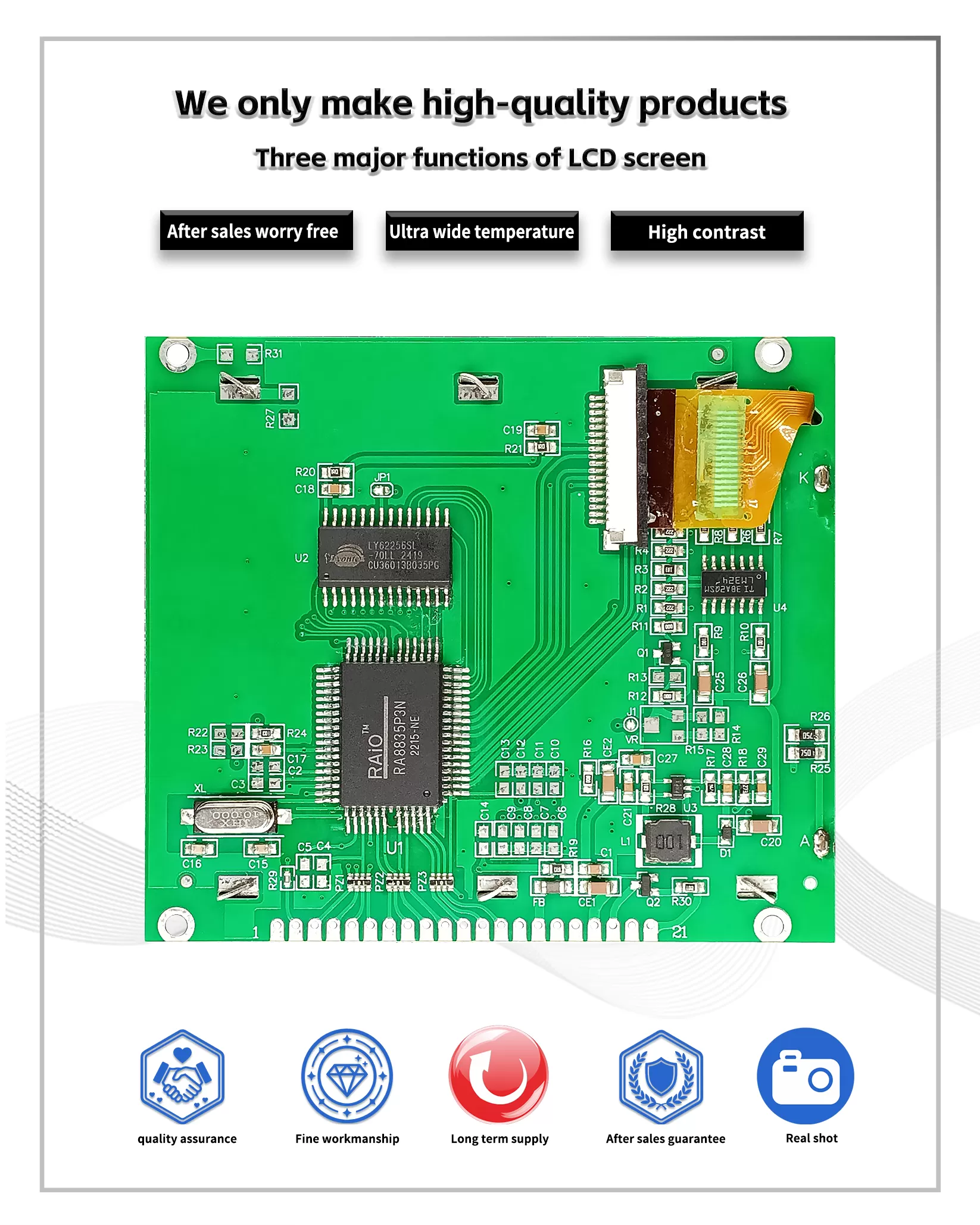

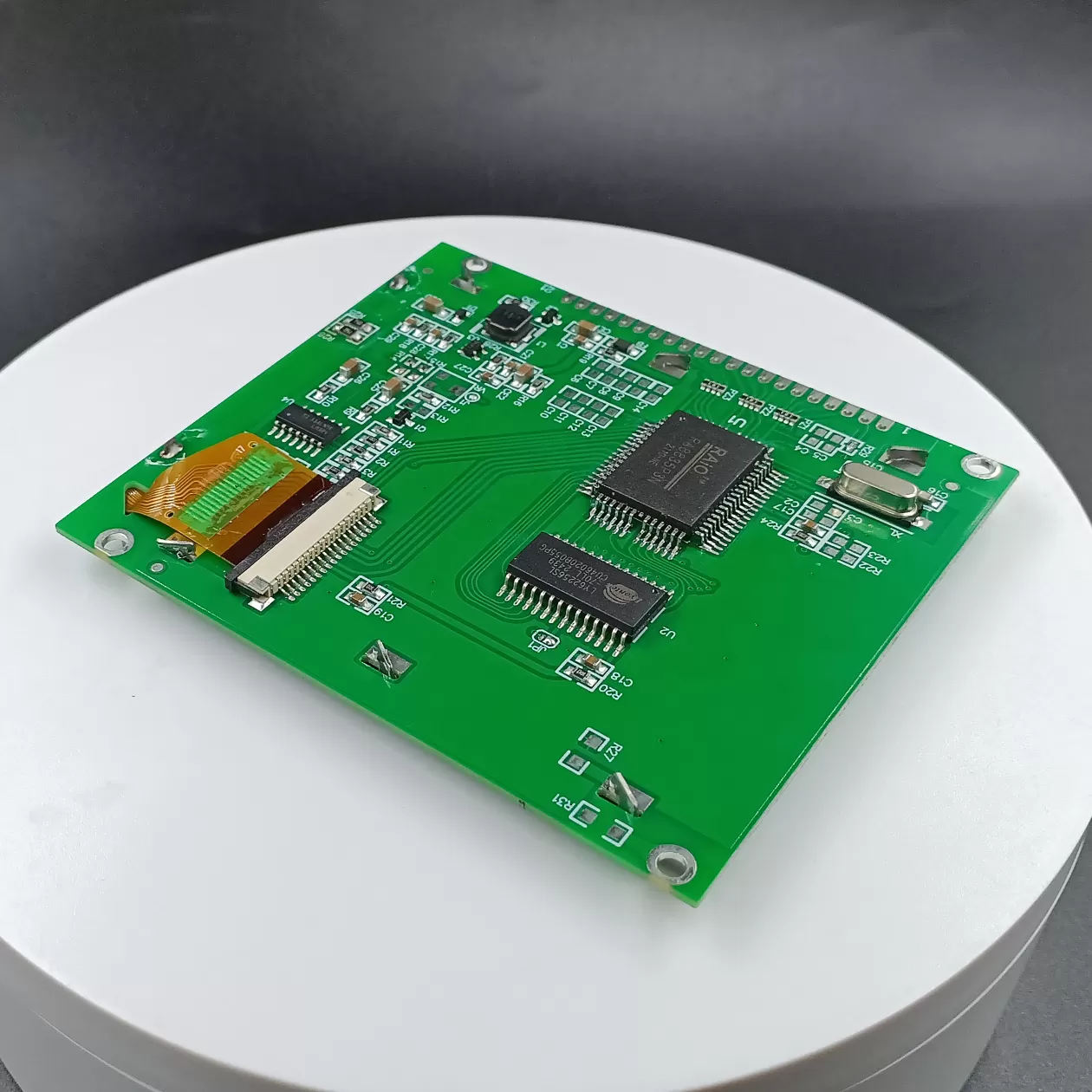

1.1 320*240 Auflösung, C0G-Prozess-Punktmatrix-LCD-Modul, das Produkt wird mit PCB-Platine, LED-Hintergrundbeleuchtung, FPC-Verbindung, stabile Struktur geliefert.

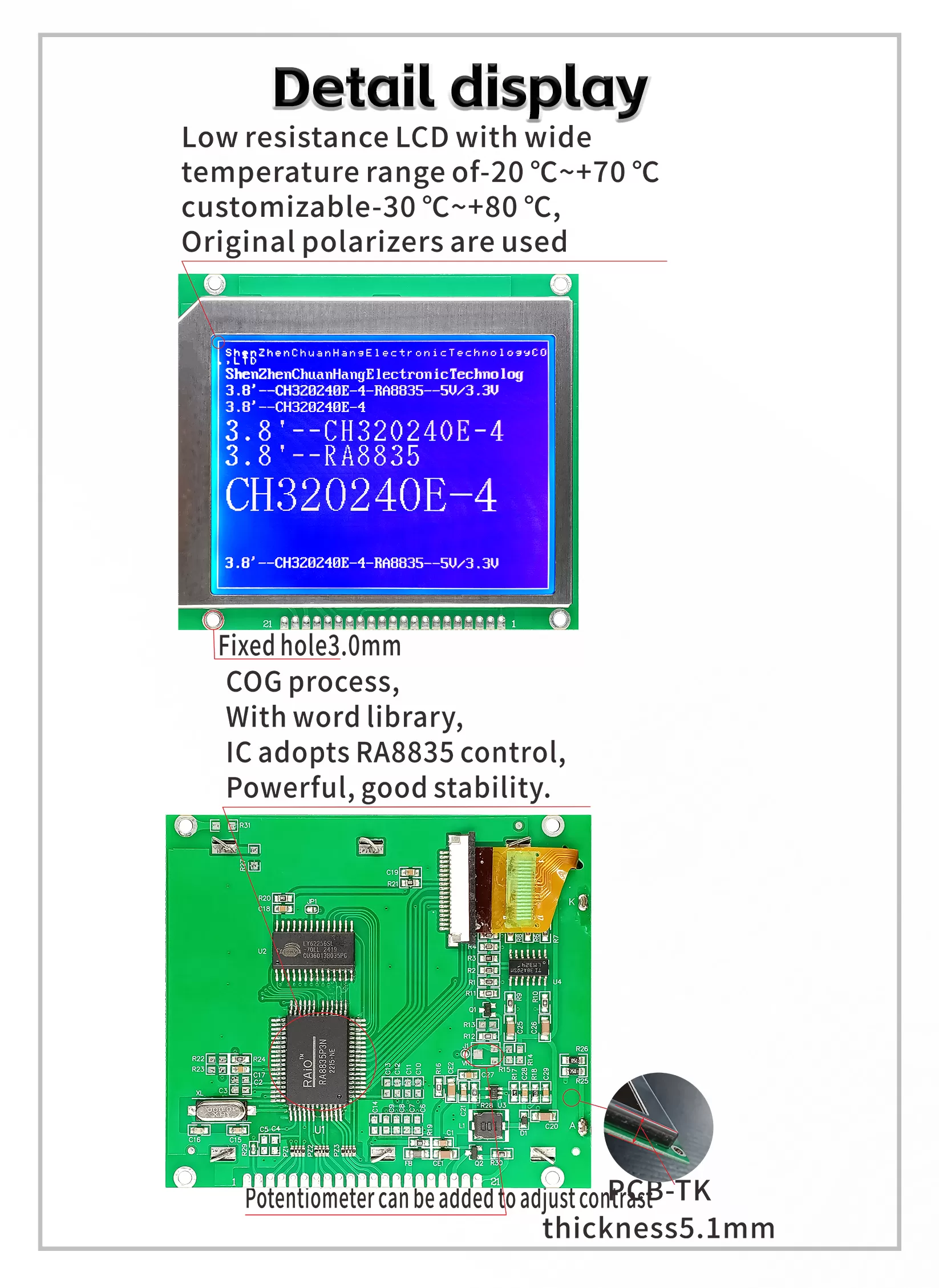

1.2 IC verwendet ra8835/uc8835, kompatibel mit EPSONs S1D13305 (SED1335), der Chip verfügt über eingebautes Zeichensatz-ROM (CGROM), keine chinesische Zeichensatzbibliothek, Programmierer erstellen chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 20mA, mit Hintergrundbeleuchtungsstrom innerhalb von 200mA.

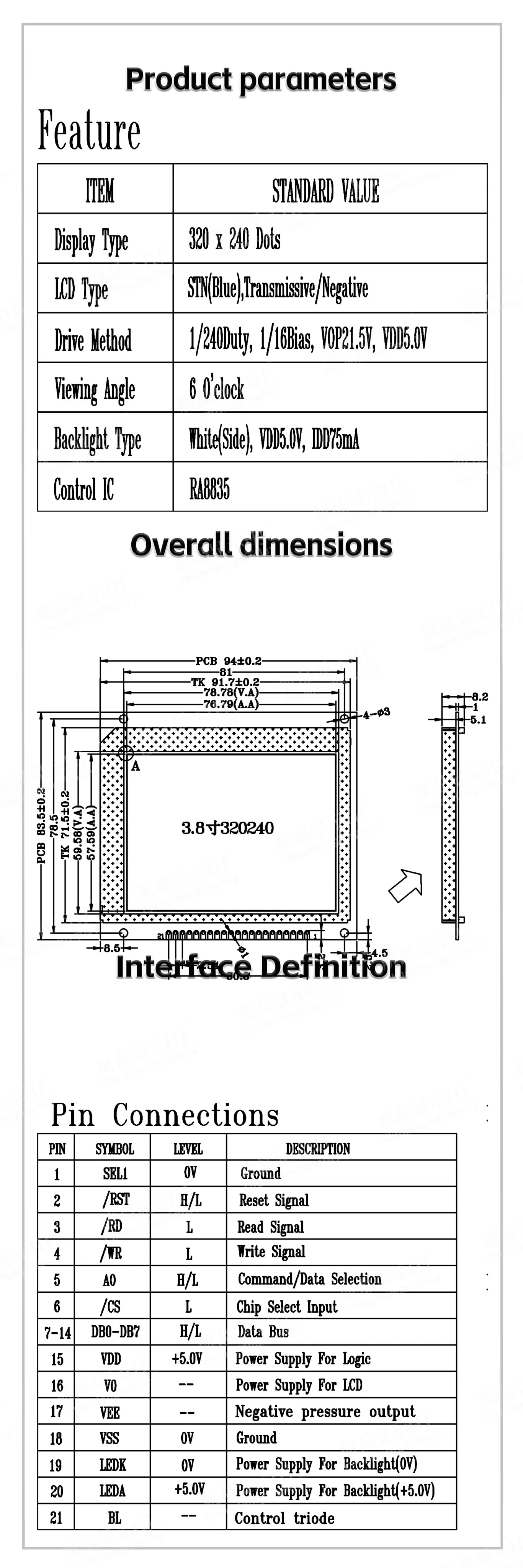

1.4 LED kann von PIN15, PIN18, PIN19, PIN20 gesteuert werden.
1.5 Produkteigenschaften:
●Eingebautes Zeichensatz-ROM (CGROM): 160 Zeichen (5x7 Punktmatrix).
●Grafikmodus, Textmodus, Grafik- und Text-Mischmodus.
●Text- und Grafikschichtüberlappungsanzeige, horizontales und vertikales Scrollen und andere dynamische Effekte.
●Ein Bildschirm zeigt 20 Zeichen x 15 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦ 320x240 Punktmatrix.
●Eingebauter VEE-Positivspannungsausgang, V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport 8080-Timing oder 6800-Timing-Auswahl.
1.2 IC verwendet ra8835/uc8835, kompatibel mit EPSONs S1D13305 (SED1335), der Chip verfügt über eingebautes Zeichensatz-ROM (CGROM), keine chinesische Zeichensatzbibliothek, Programmierer erstellen chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 20mA, mit Hintergrundbeleuchtungsstrom innerhalb von 200mA.
1.4 LED kann von PIN15, PIN18, PIN19, PIN20 gesteuert werden.
1.5 Produkteigenschaften:
●Eingebautes Zeichensatz-ROM (CGROM): 160 Zeichen (5x7 Punktmatrix).
●Grafikmodus, Textmodus, Grafik- und Text-Mischmodus.
●Text- und Grafikschichtüberlappungsanzeige, horizontales und vertikales Scrollen und andere dynamische Effekte.
●Ein Bildschirm zeigt 20 Zeichen x 15 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦ 320x240 Punktmatrix.
●Eingebauter VEE-Positivspannungsausgang, V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport 8080-Timing oder 6800-Timing-Auswahl.
