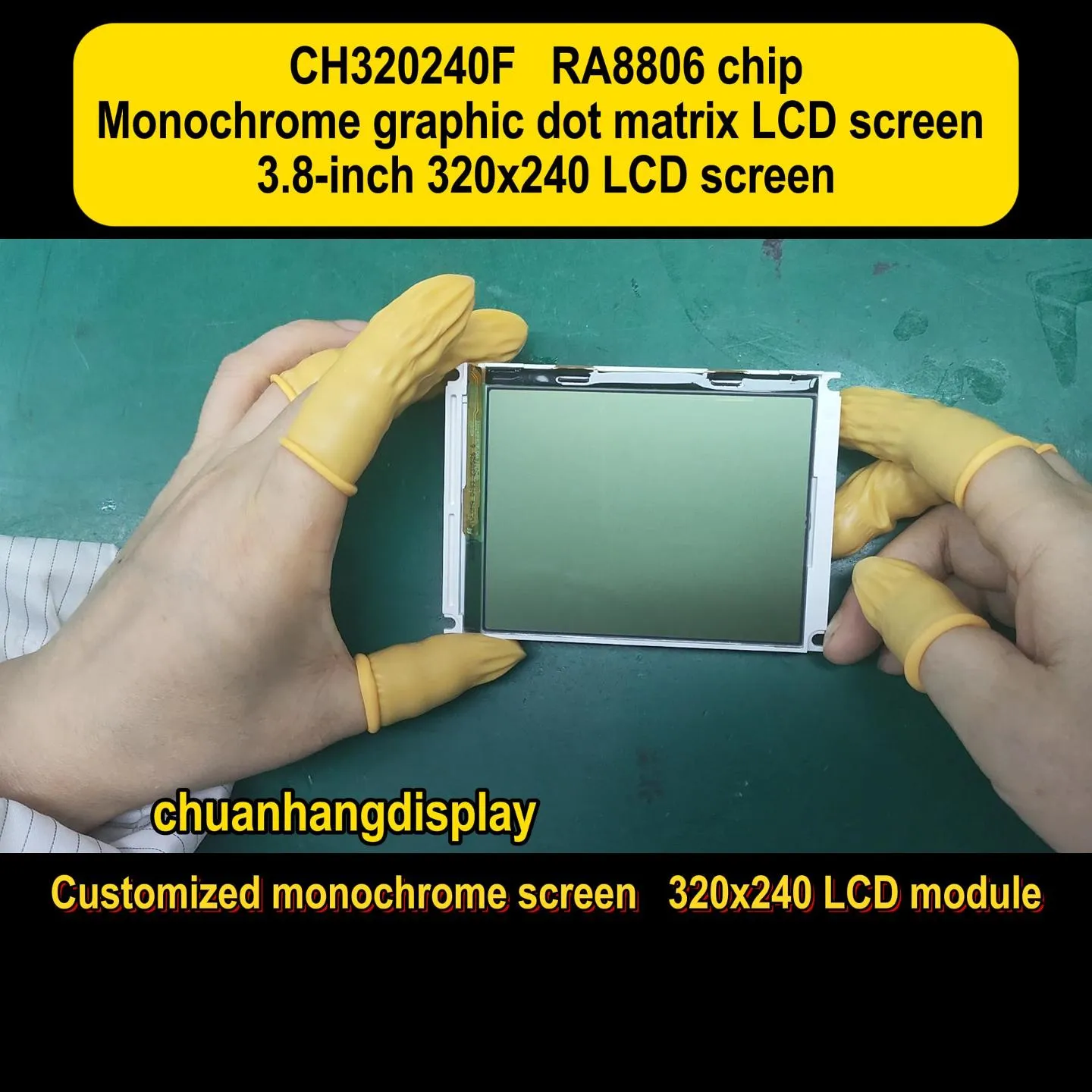

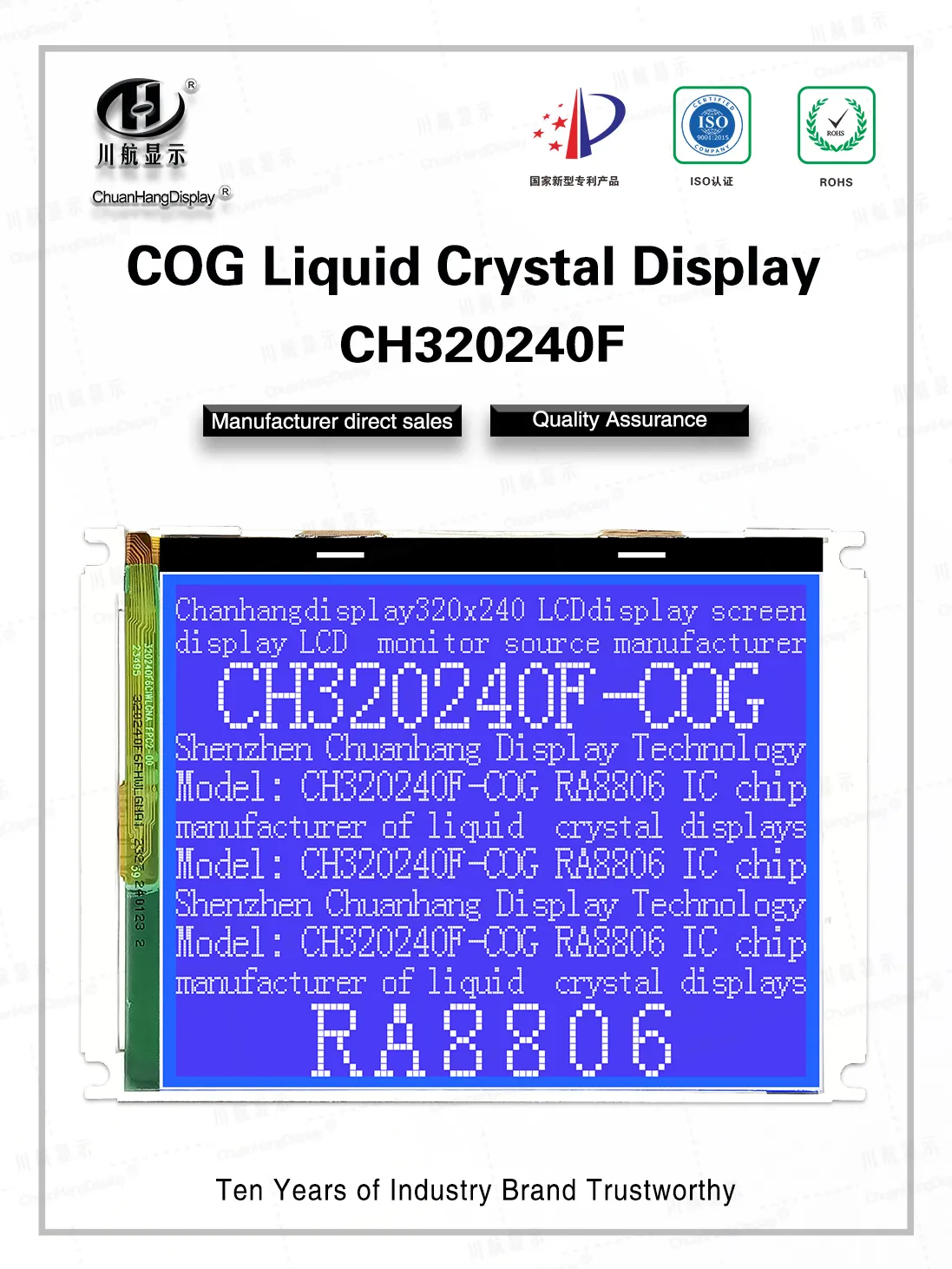

CH320240F 320x240 LCD-Modul
Produktbeschreibung

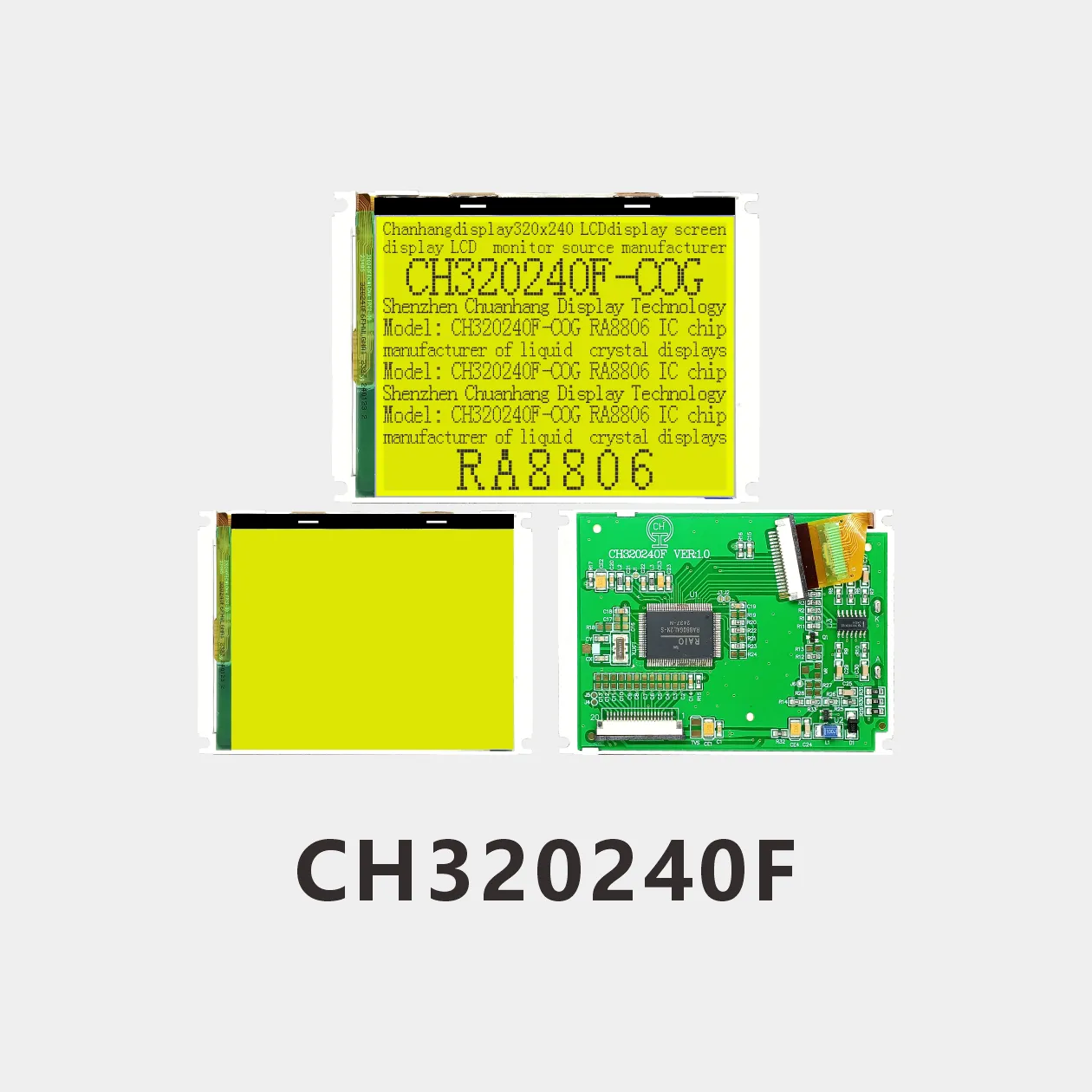

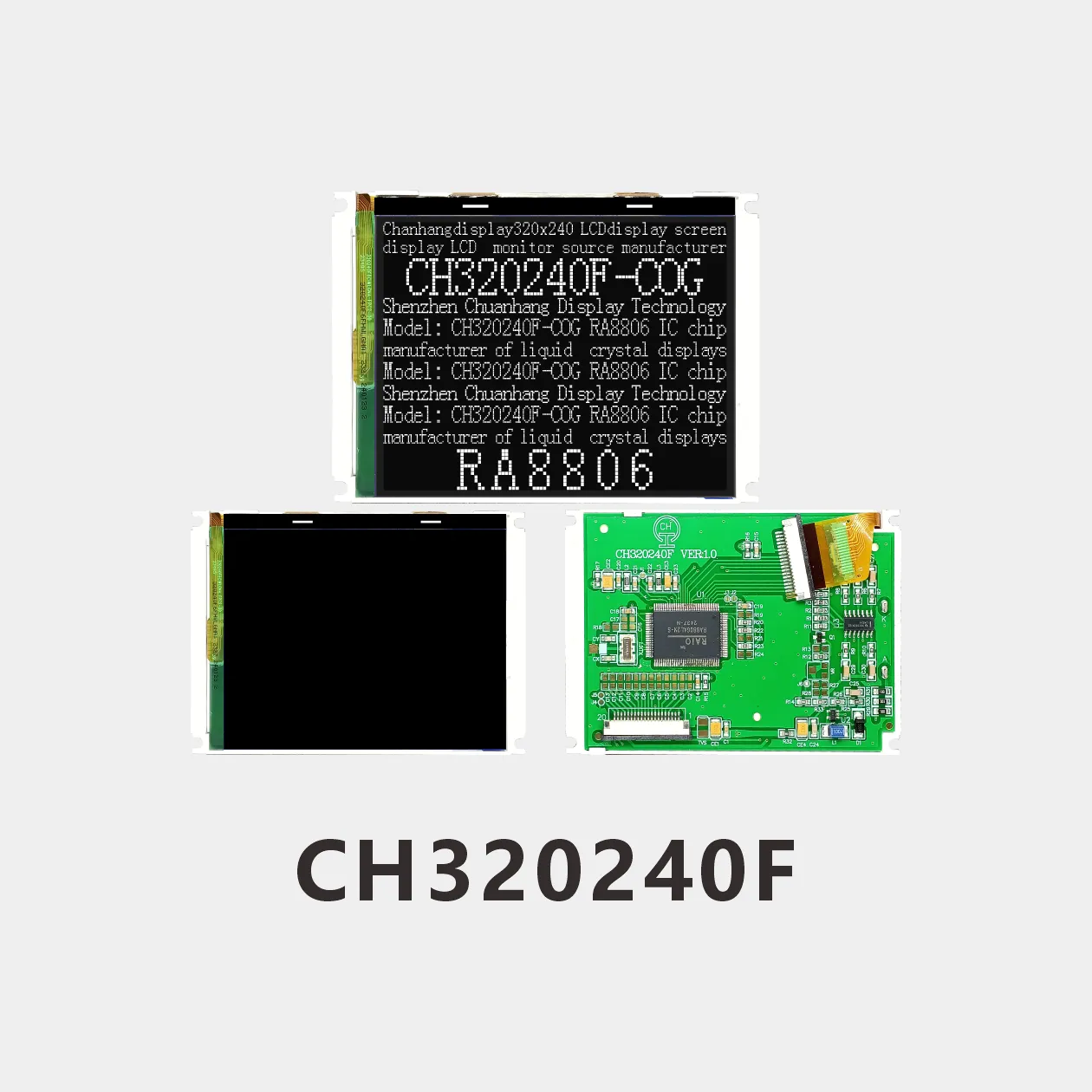

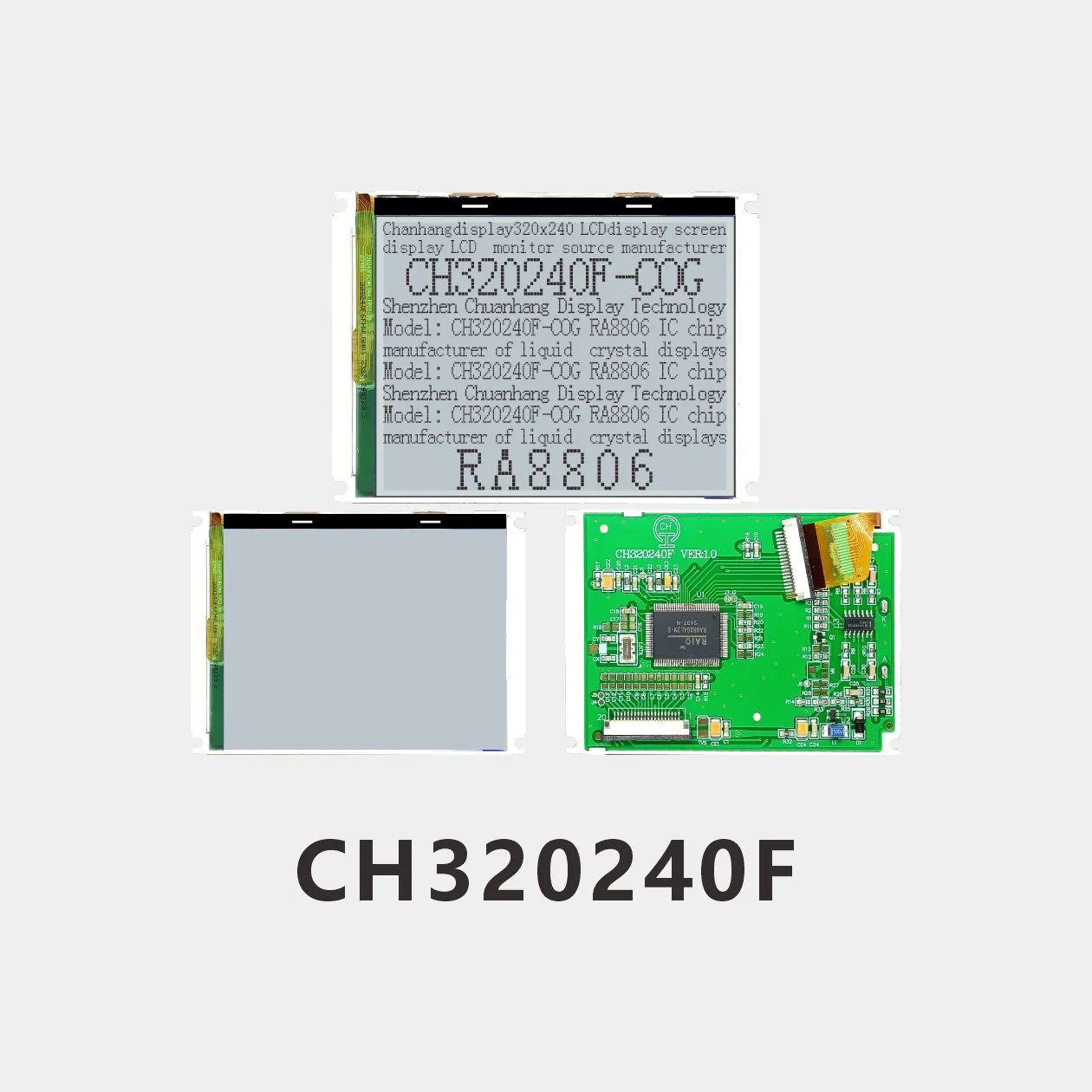

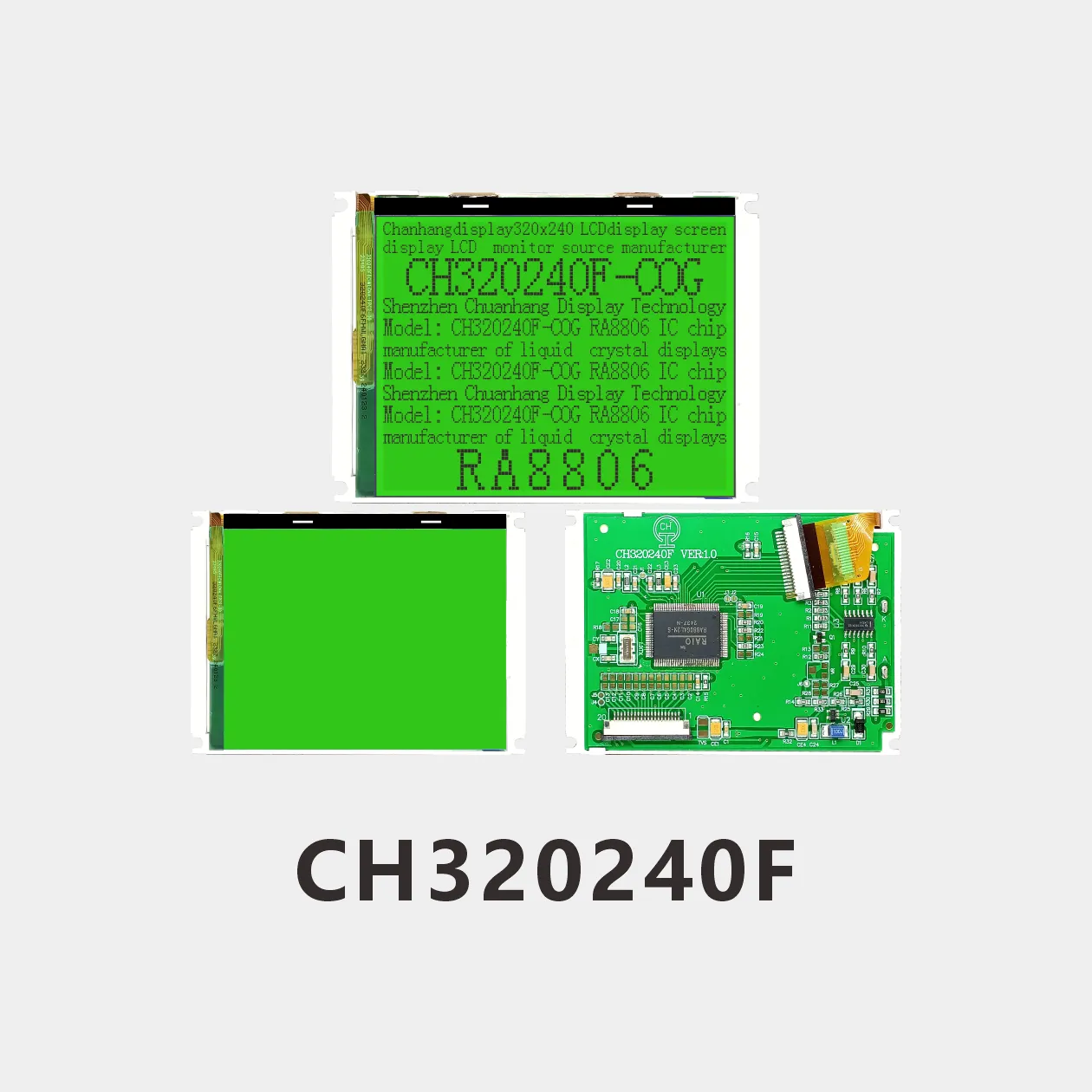

1.1 320*240 Auflösung, C0G-Prozess Punktmatrix-LCD-Modul, Produkt mit PCB-Platine, LED-Hintergrundbeleuchtung, FPC-Verbindung, stabile Struktur.

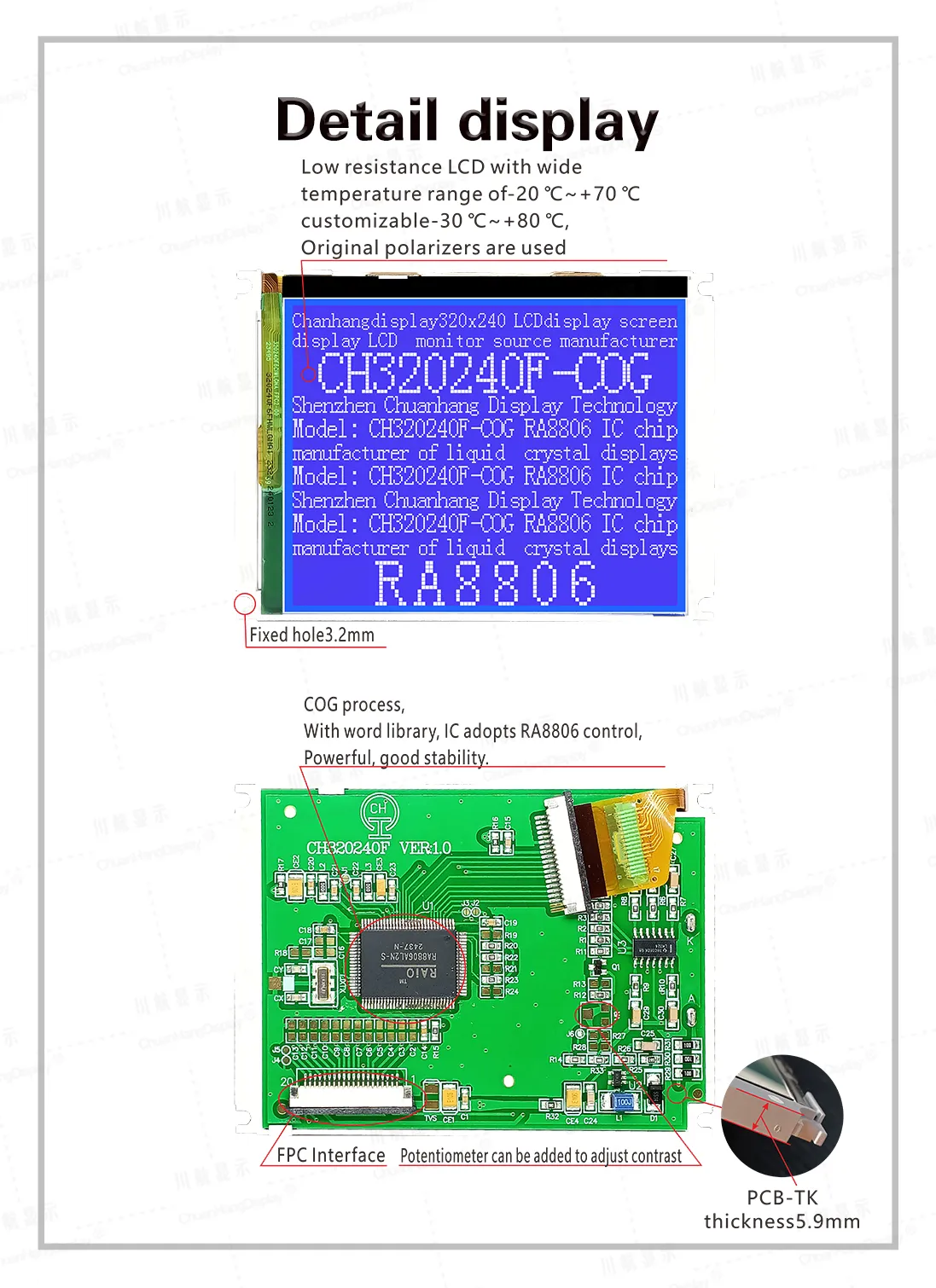

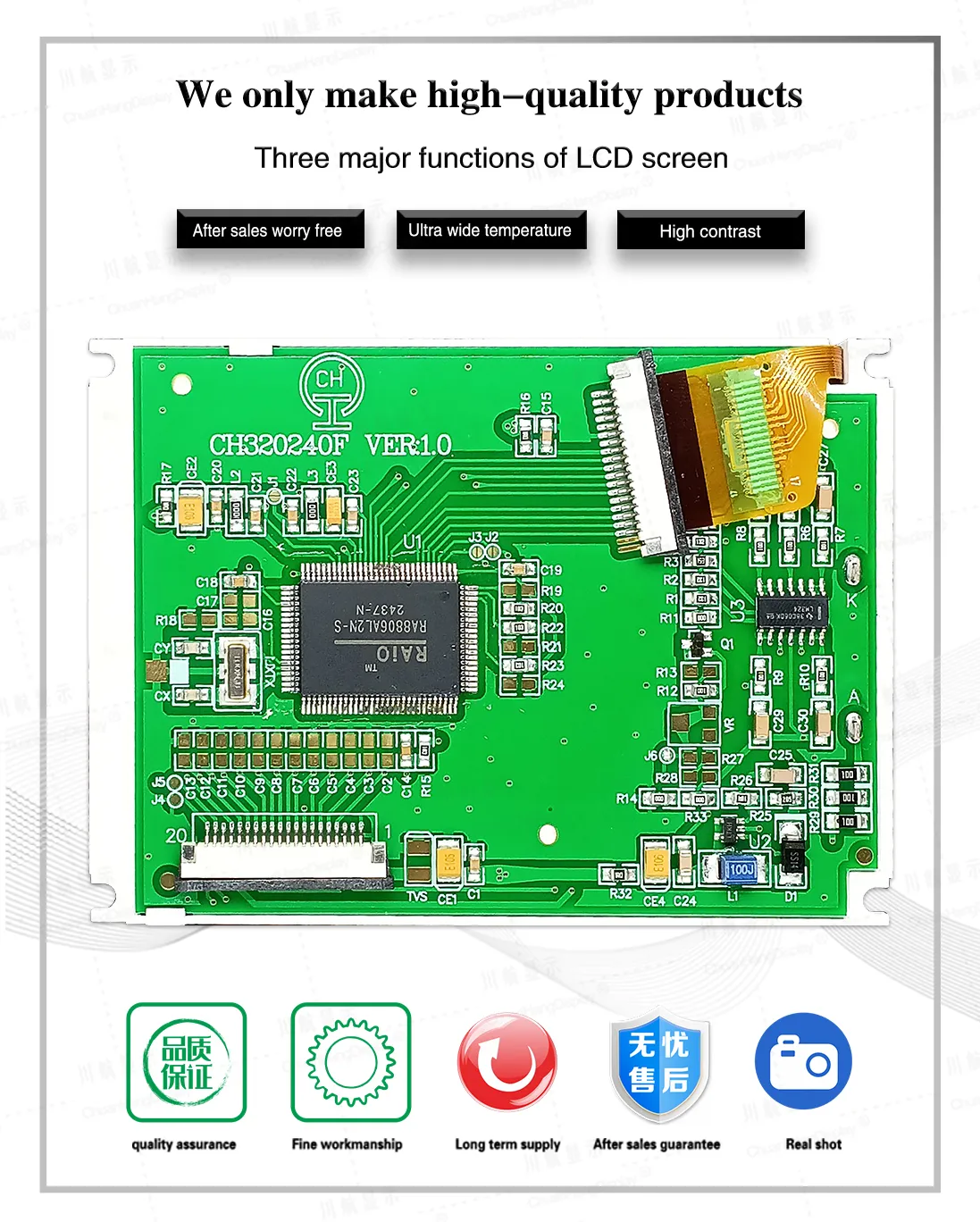

1.2 IC verwendet RA8806, Chip mit integriertem 512-Byte-Zeichenbibliothek-ROM (CGROM), vereinfachte oder traditionelle chinesische Zeichenbibliothek und ASCI-Schriftart-ROM-Chip-Auswahl.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 15mA, Hintergrundbeleuchtungsstrom innerhalb von 180mA.
1.4 LED kann von PIN1, PIN2, PIN19, PIN20 angetrieben werden.
1.5 Produkteigenschaften:
●Eingebaute Zeichenbibliothek ROM (CGROM): 512 Bytes
●Zwei gemischte Anzeigemodi von Zeichnung und Text
●Doppelschichtige Mischanzeige.
●Unterstützt 90 Grad, 180 Grad, 270 Grad Textrotation.
●Unterstützt 4 Graustufen-Anzeigemodi, Textumkehr, Fettschrift, 1x bis 4x Textvergrößerung.
●Ein Bildschirm zeigt 20 Zeichen x 15 Zeilen (16x16 Punktmatrix)
●Einzelbild ≦ 320x240 Punktmatrix.
●Eingebaute VEE-Positive-Spannungsausgabe, V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist
●8-Bit-Parallelport-Schnittstelle, 8080-Timing/6800-Timing.
1.2 IC verwendet RA8806, Chip mit integriertem 512-Byte-Zeichenbibliothek-ROM (CGROM), vereinfachte oder traditionelle chinesische Zeichenbibliothek und ASCI-Schriftart-ROM-Chip-Auswahl.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 15mA, Hintergrundbeleuchtungsstrom innerhalb von 180mA.
1.4 LED kann von PIN1, PIN2, PIN19, PIN20 angetrieben werden.
1.5 Produkteigenschaften:
●Eingebaute Zeichenbibliothek ROM (CGROM): 512 Bytes
●Zwei gemischte Anzeigemodi von Zeichnung und Text
●Doppelschichtige Mischanzeige.
●Unterstützt 90 Grad, 180 Grad, 270 Grad Textrotation.
●Unterstützt 4 Graustufen-Anzeigemodi, Textumkehr, Fettschrift, 1x bis 4x Textvergrößerung.
●Ein Bildschirm zeigt 20 Zeichen x 15 Zeilen (16x16 Punktmatrix)
●Einzelbild ≦ 320x240 Punktmatrix.
●Eingebaute VEE-Positive-Spannungsausgabe, V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist
●8-Bit-Parallelport-Schnittstelle, 8080-Timing/6800-Timing.

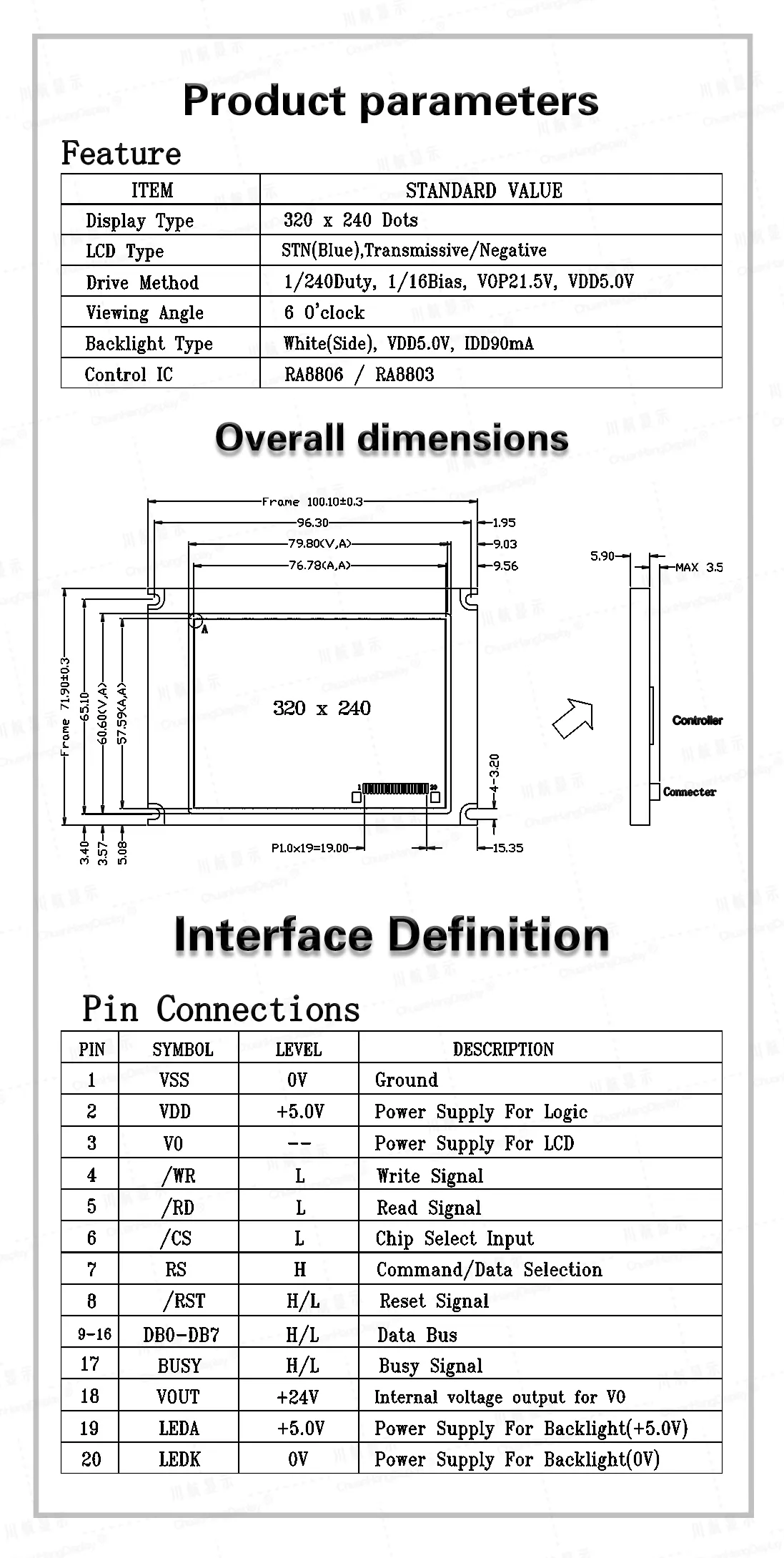

.webp?t=1789444098775 "CH320240F-英文版-详情页_01")
