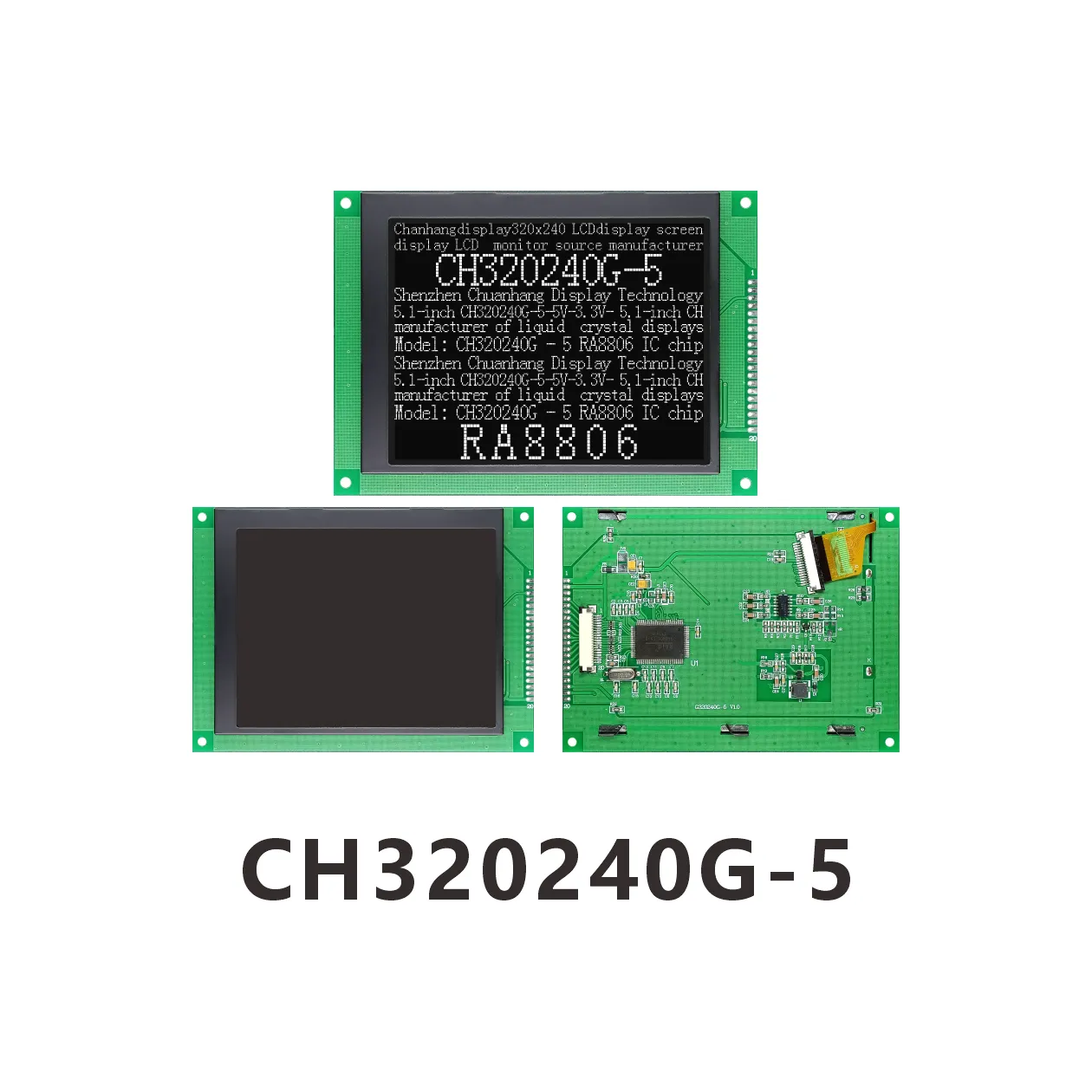

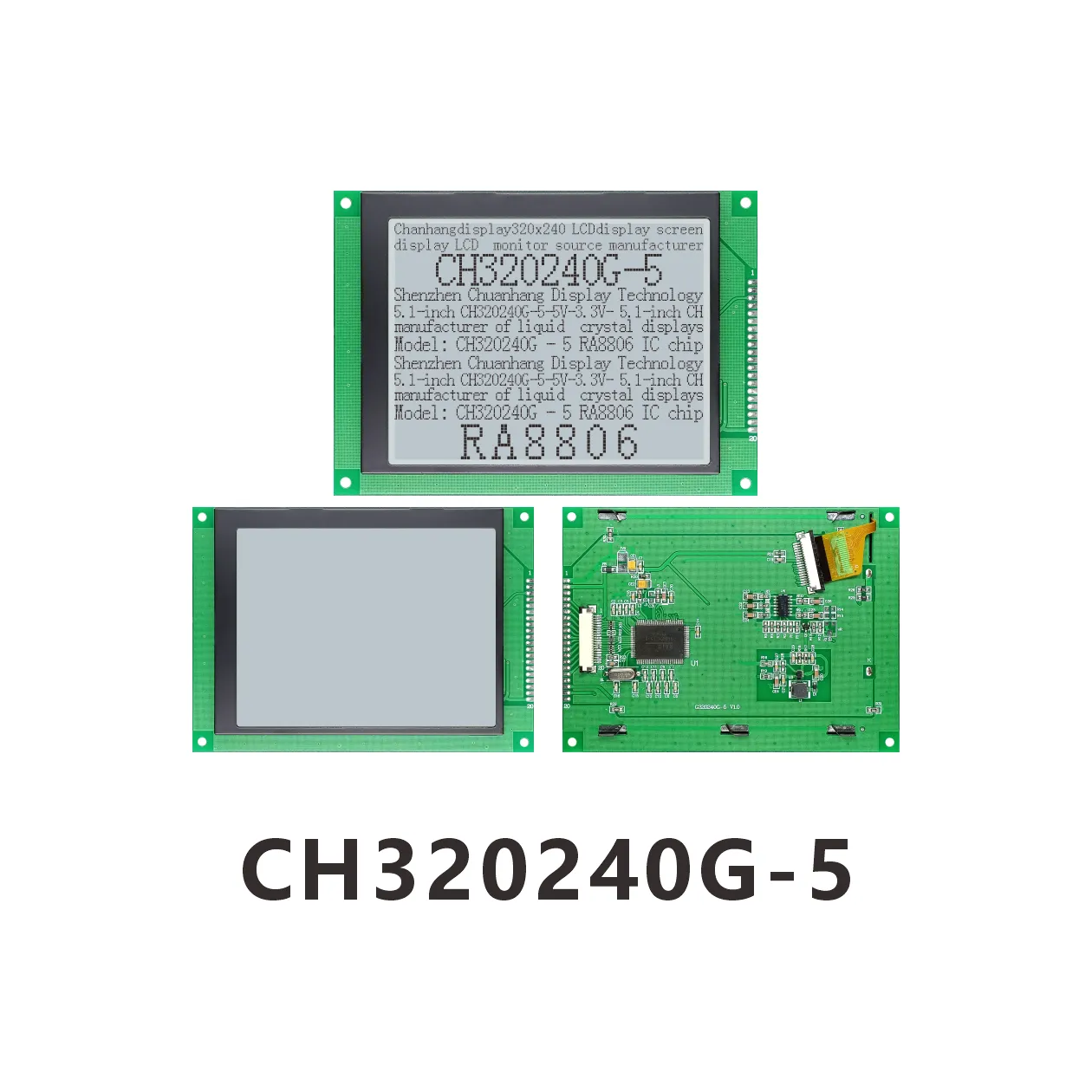

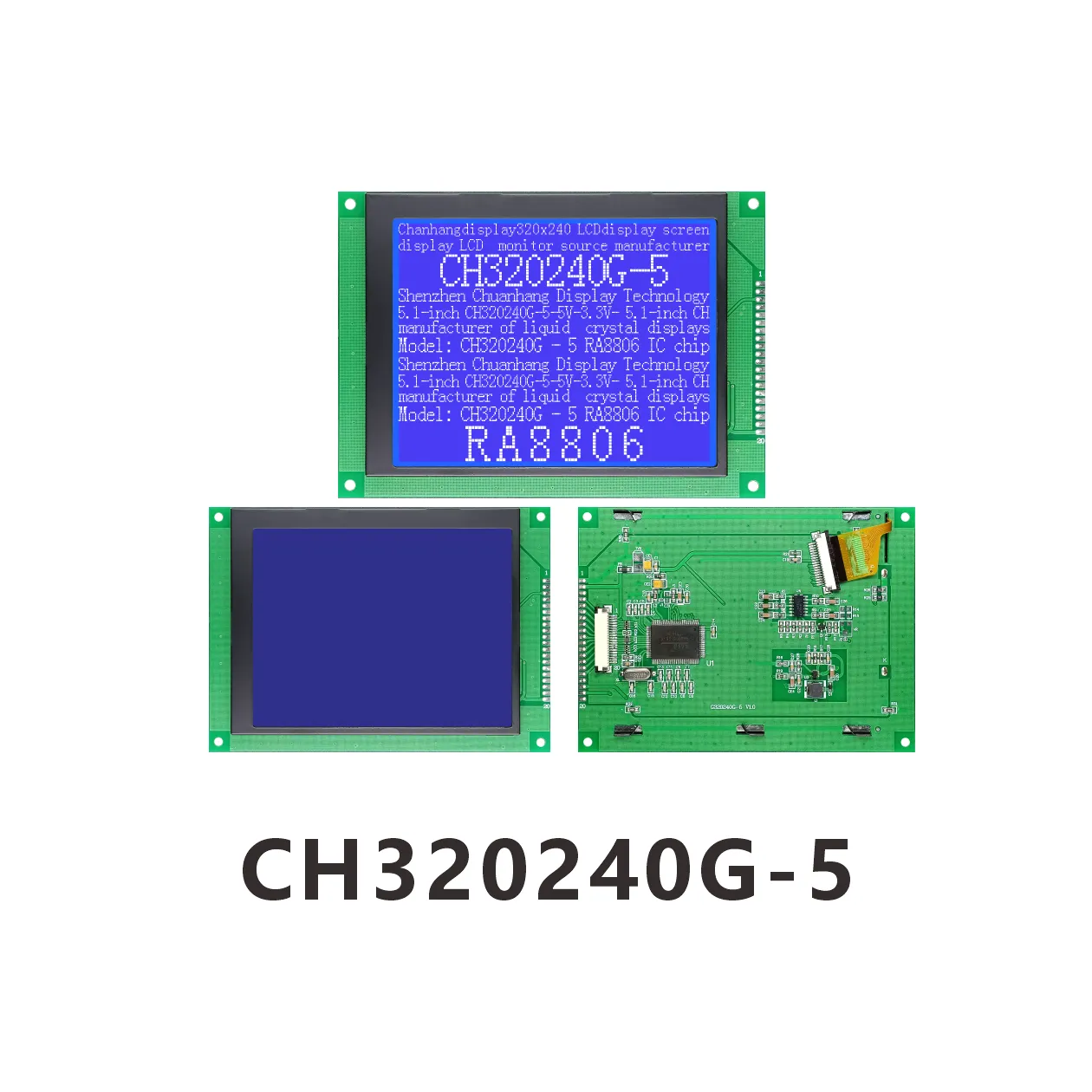

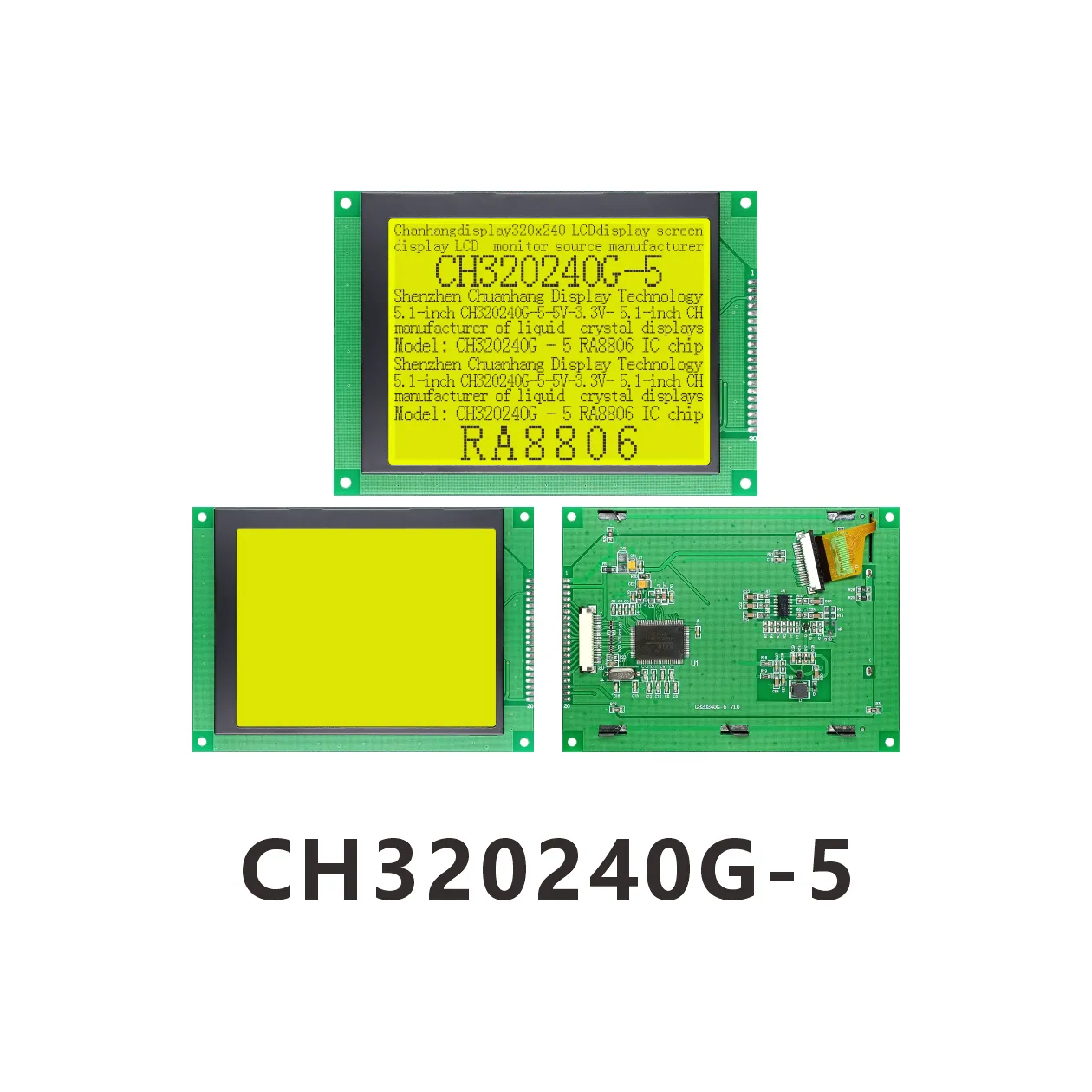

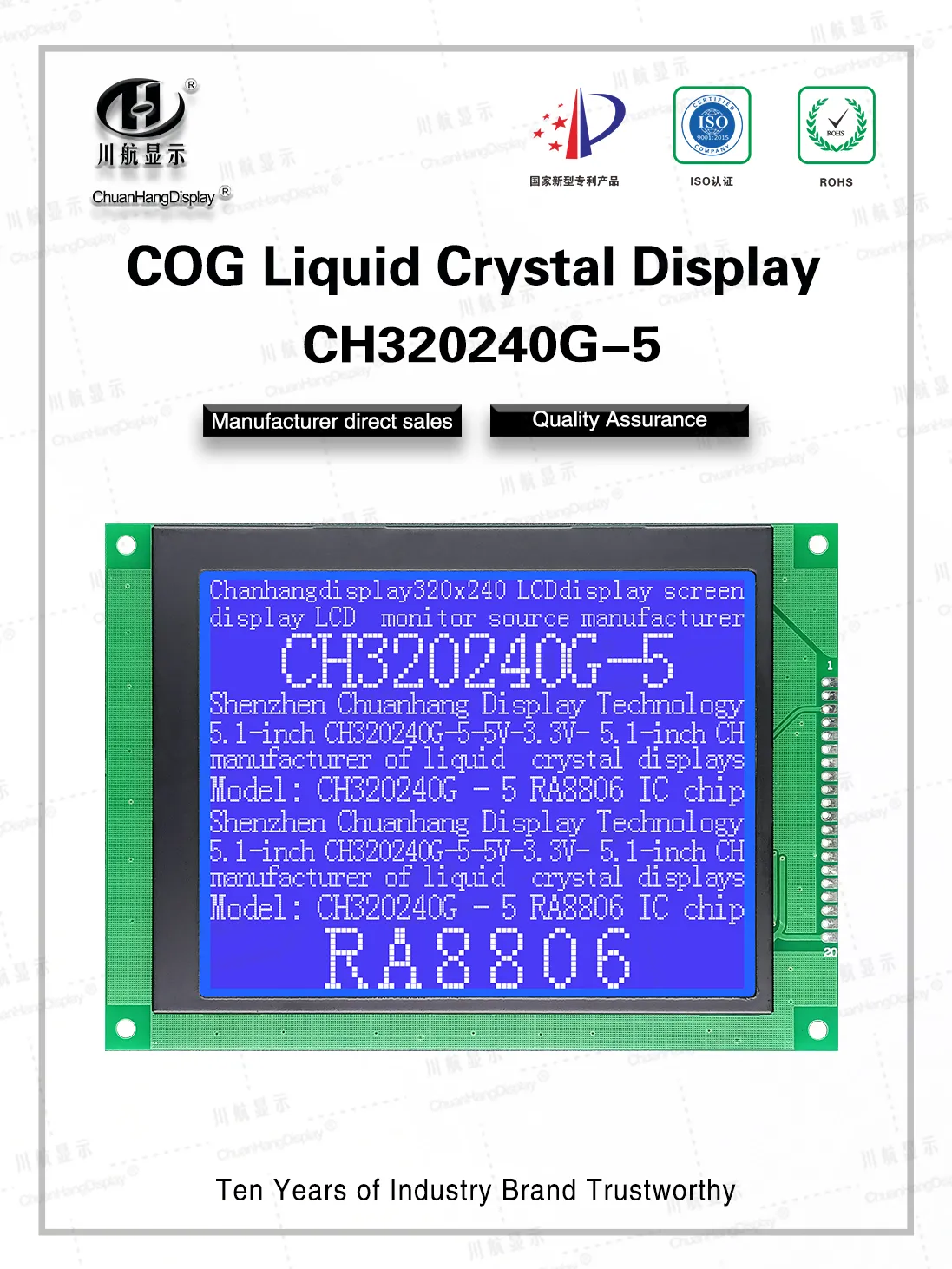

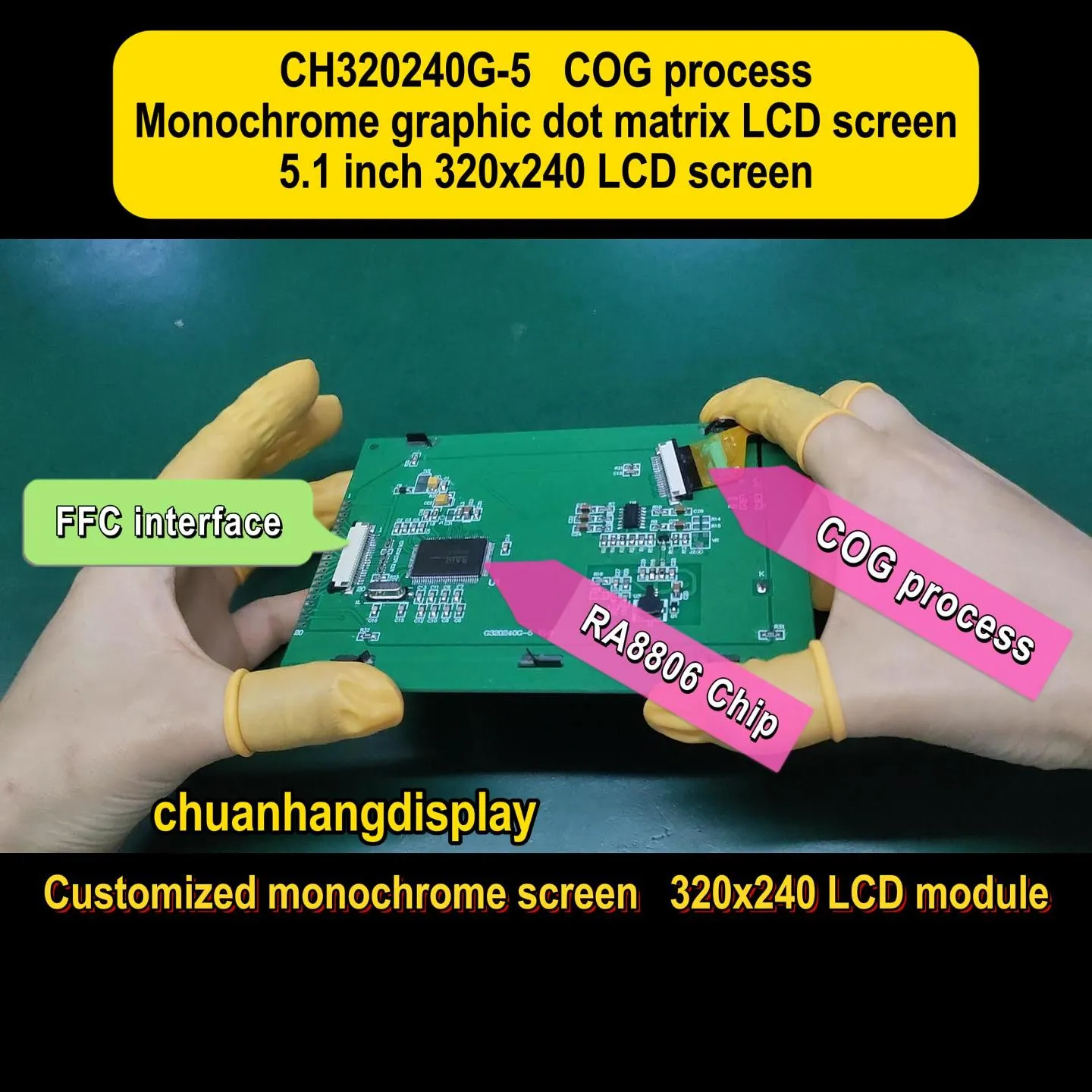

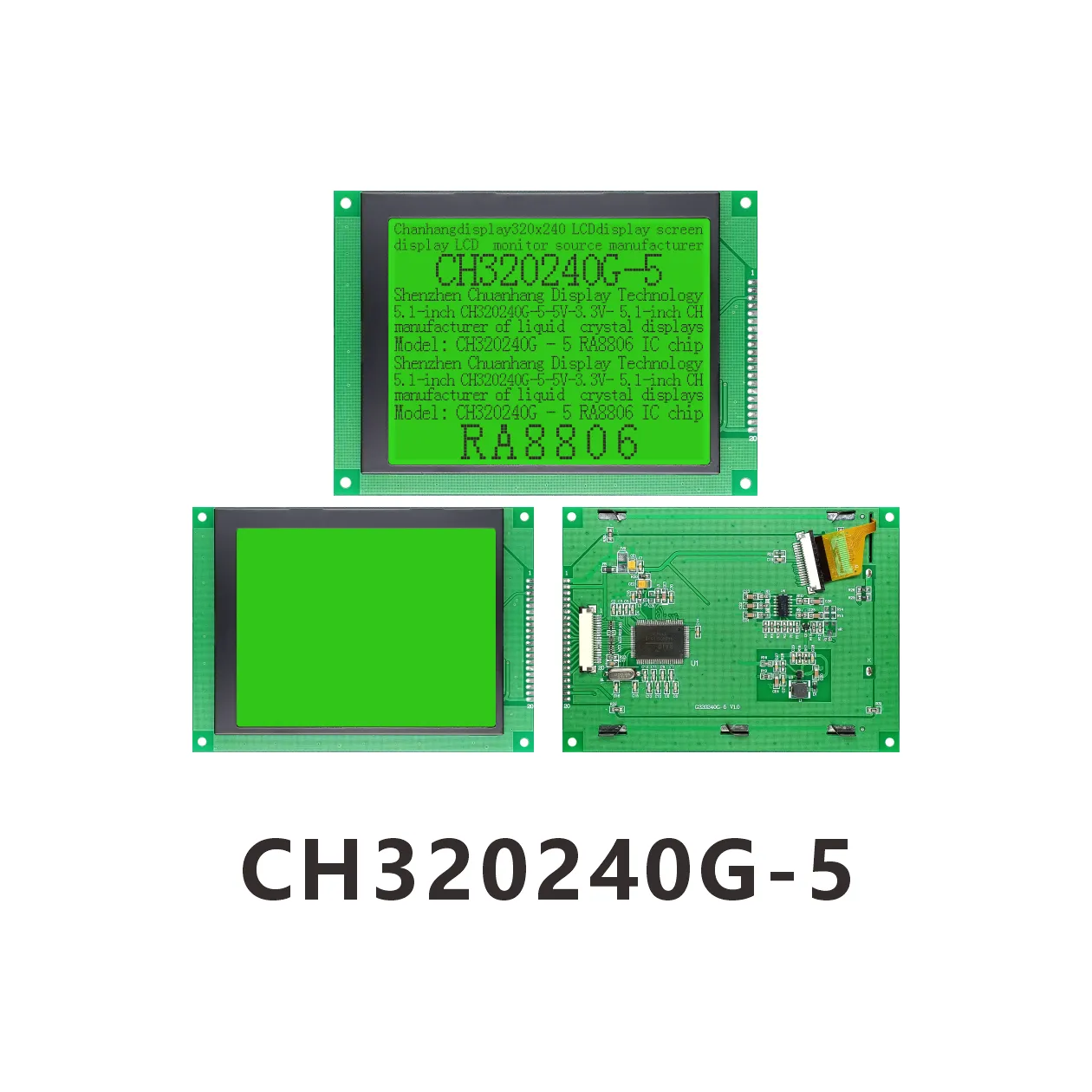

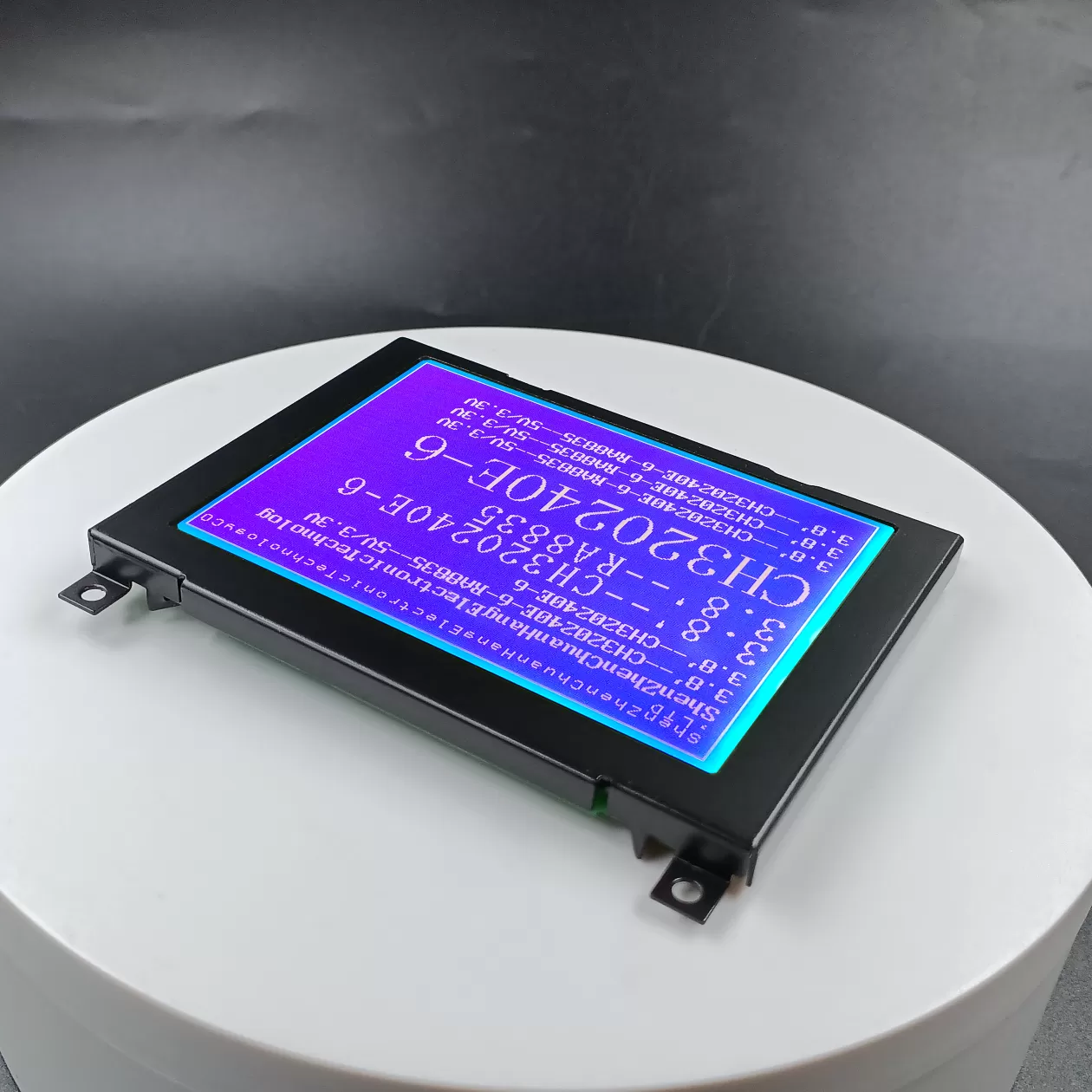

CH320240G-5 COG Grafik-LCD-Modul
Produktbeschreibung

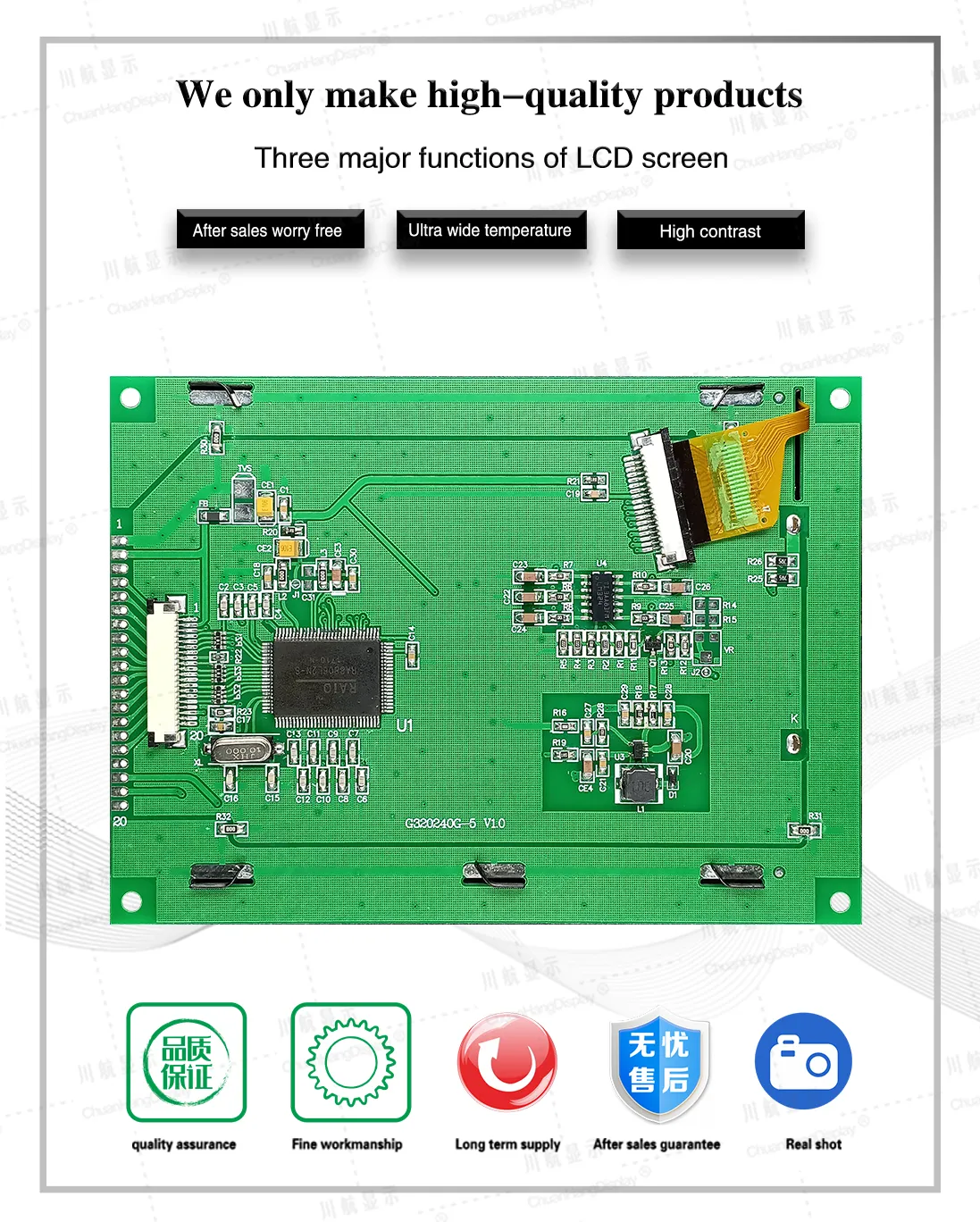

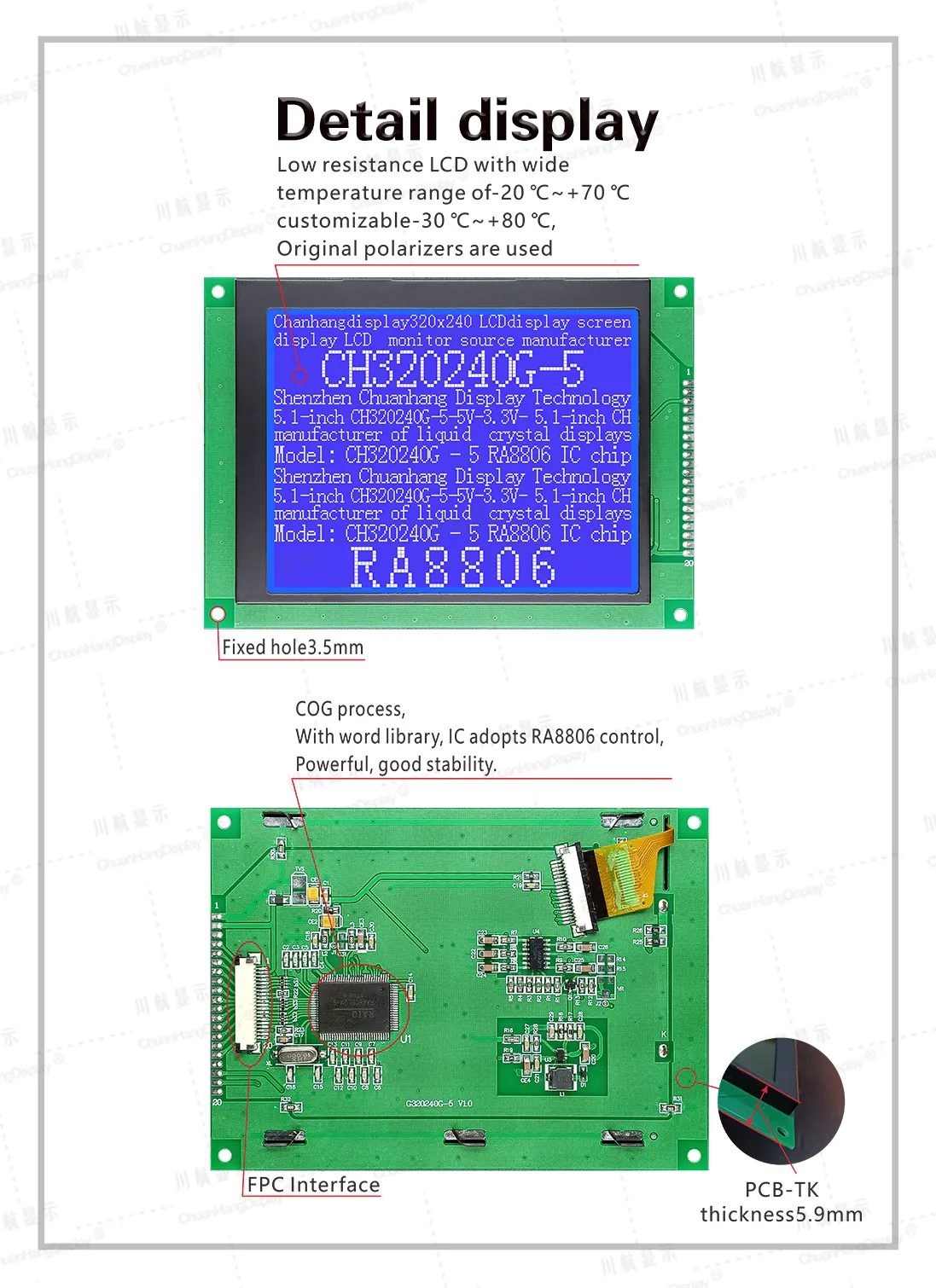

1.1 320*240 Auflösung, C0G-Prozess Punktmatrix-LCD-Modul, Produkt mit PCB-Platine, LED-Hintergrundbeleuchtung, FPC-Verbindung, stabile Struktur.
1.2 IC verwendet RA8806, Chip mit eingebautem 512 Bytes Zeichenbibliothek-ROM (CGROM), vereinfachte oder traditionelle chinesische Zeichenbibliothek und ASCII-Schriftart-ROM-Chip-Auswahl.
1.3 Niedriger Stromverbrauch, 5V/3.3V zwei Stromversorgungsmodi, kein Hintergrundbeleuchtungsstrom innerhalb von 15mA, Hintergrundbeleuchtungsstrom innerhalb von 180mA.

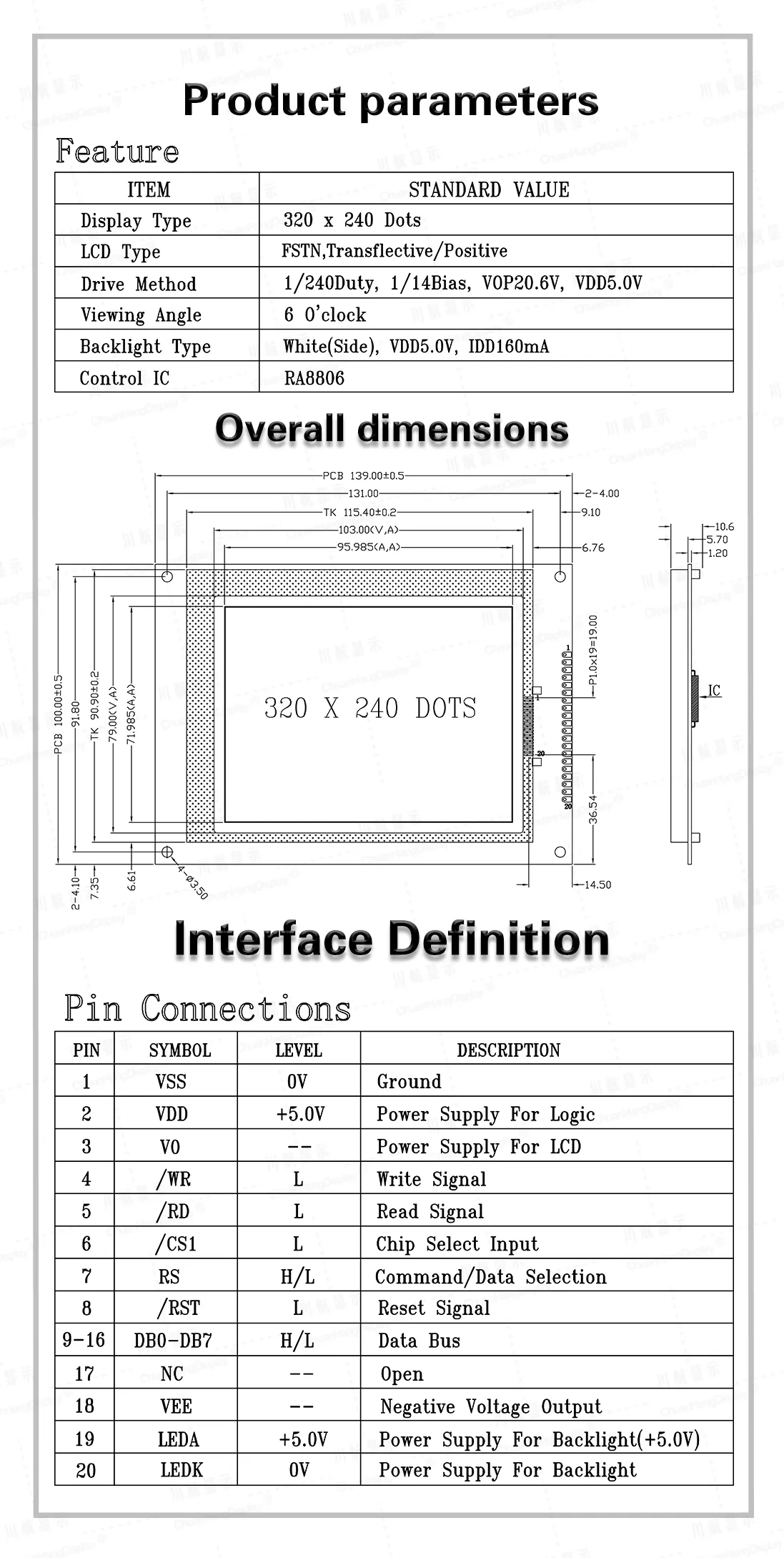

1.4 LED kann von PIN1, PIN2, PIN19, PIN20 betrieben werden.
1.5 Produkteigenschaften:
●Eingebaute Zeichenbibliothek-ROM (CGROM): 512 Bytes.
●Zwei gemischte Anzeigemodi von Zeichnung und Text.
●Doppelschicht-Gemischte Anzeige.
●Unterstützt 90 Grad, 180 Grad, 270 Grad Textrotation Anzeige.
●Unterstützt 4 Graustufen-Anzeigemodi, Textumkehr, Fettdruck, 1x bis 4x Textvergrößerung.
●Ein Bildschirm zeigt 20 Zeichen x 15 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦ 320x240 Punktmatrix.
●Eingebaute VEE-Positive Spannungsausgabe, V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport-Schnittstelle, 8080 Timing/6800 Timing.
