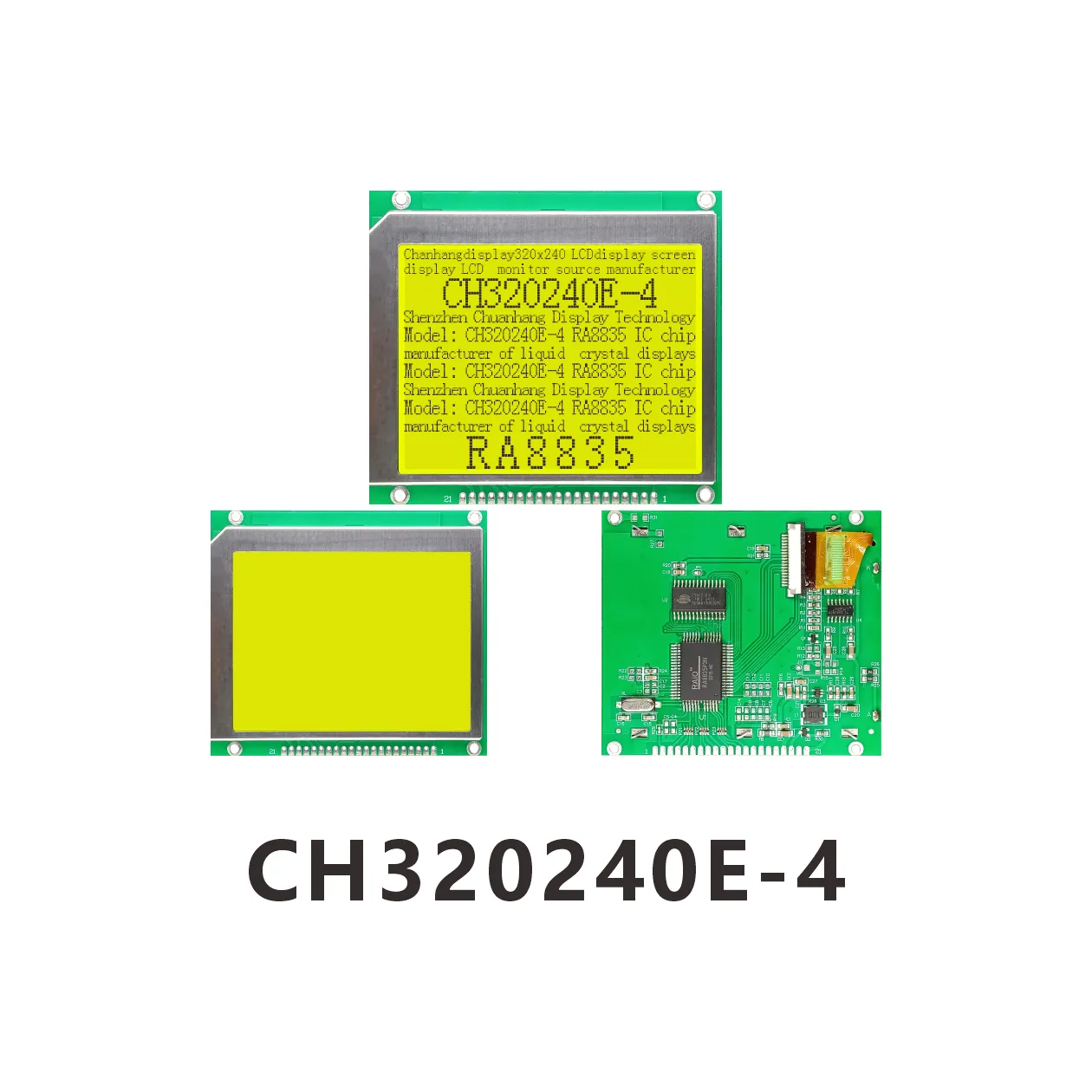

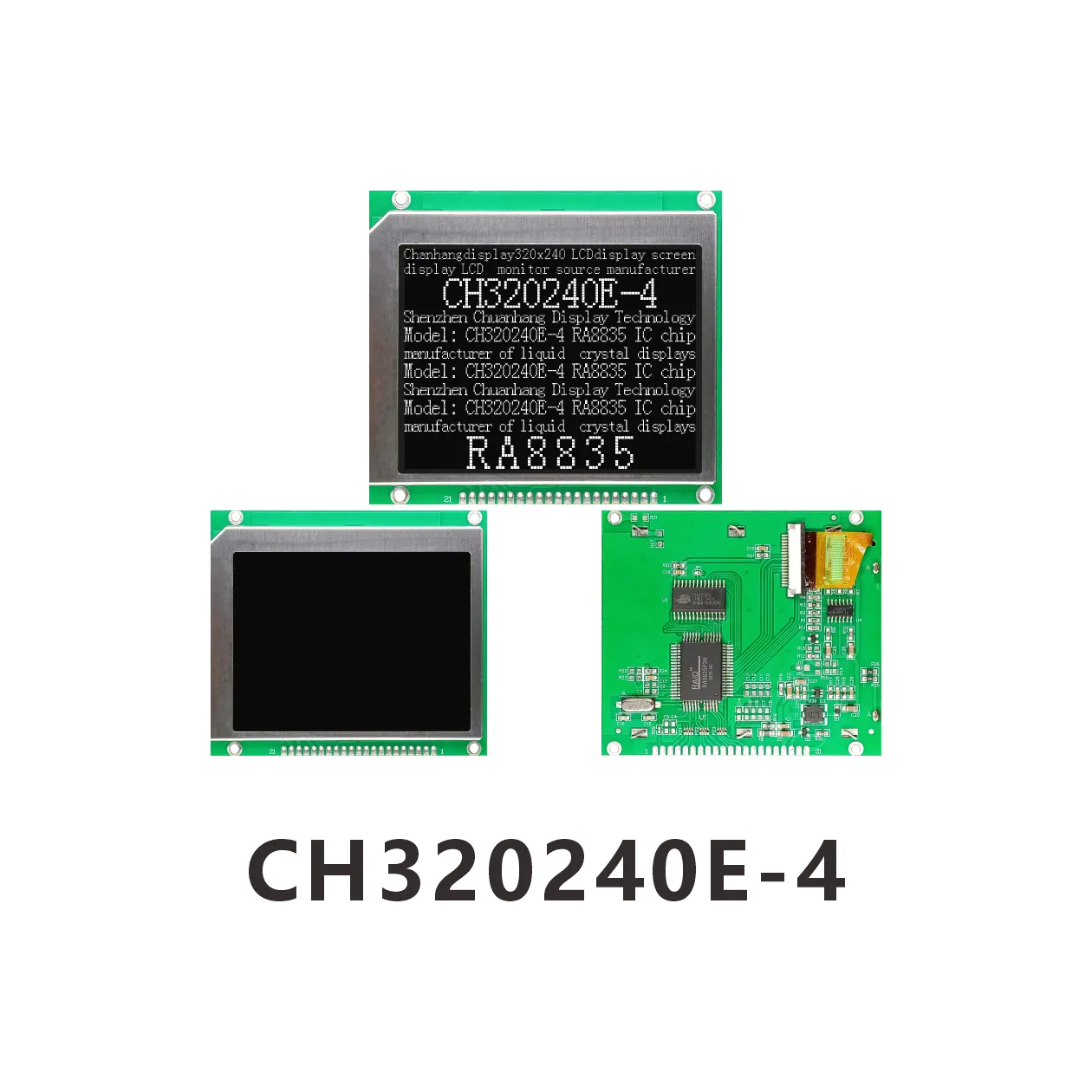

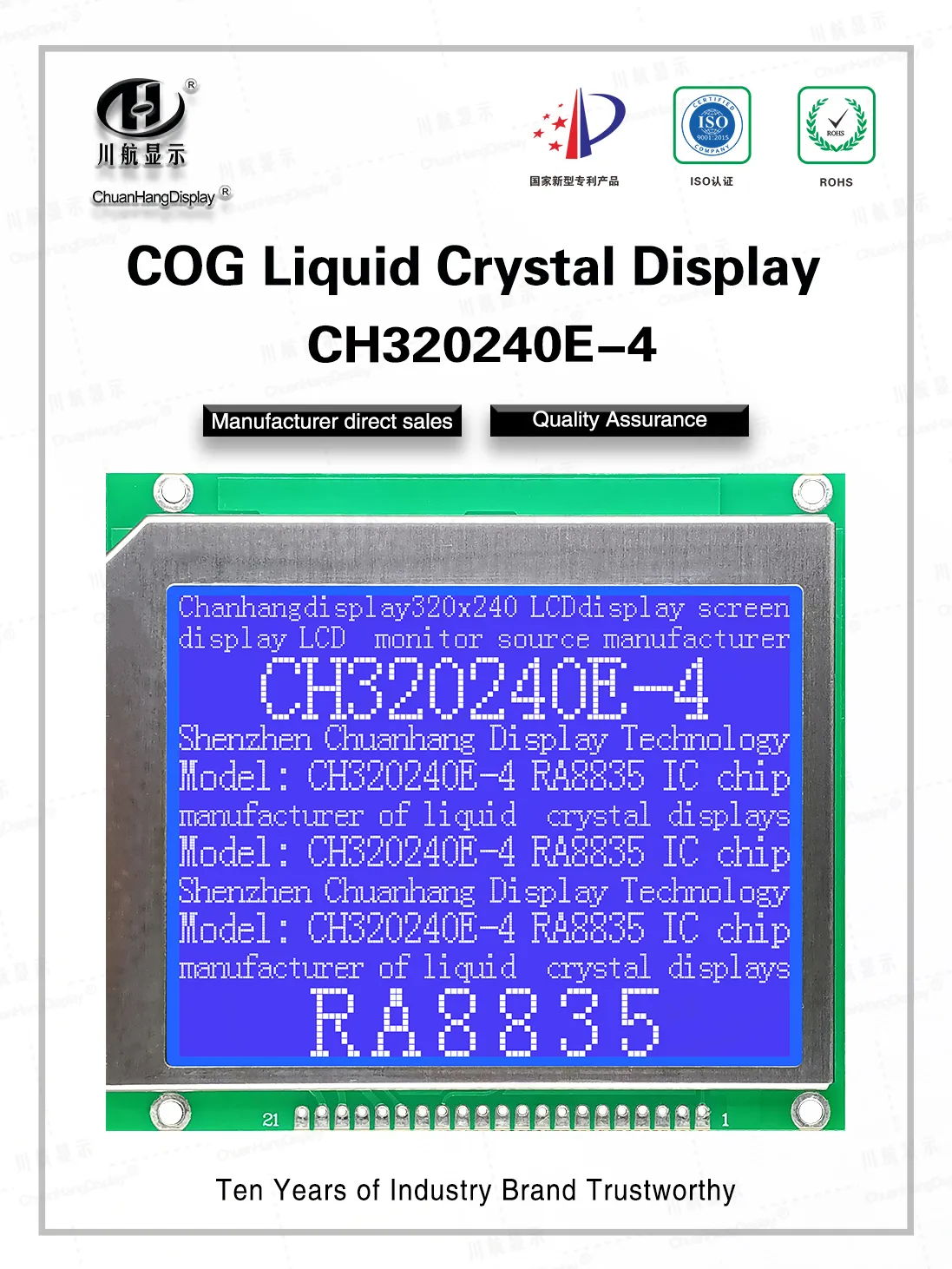

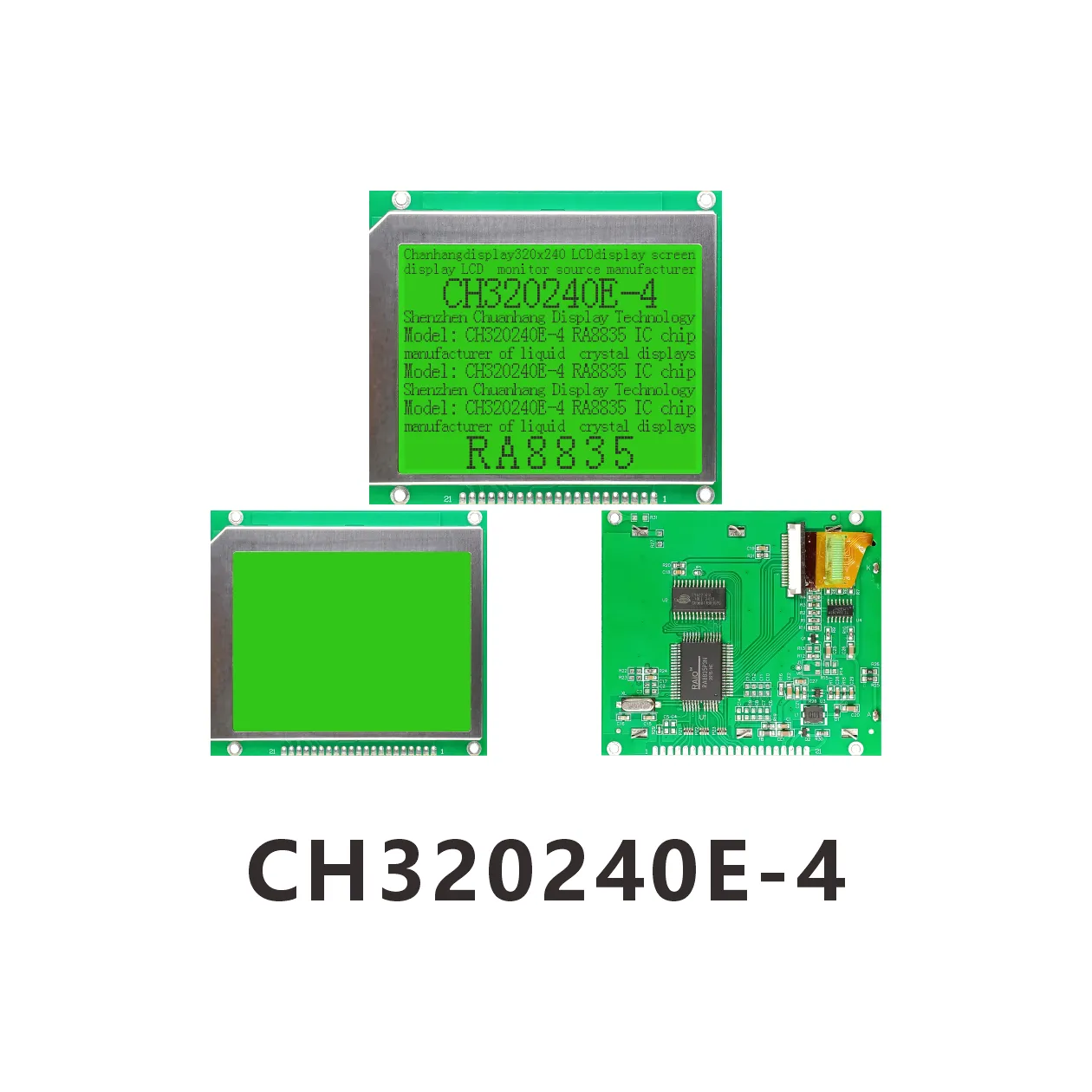

CH320240E-4 Módulo de Pantalla Gráfica de Cristal Líquido

CH320240E-4 Módulo de Pantalla Gráfica de Cristal Líquido

Descripción del Producto

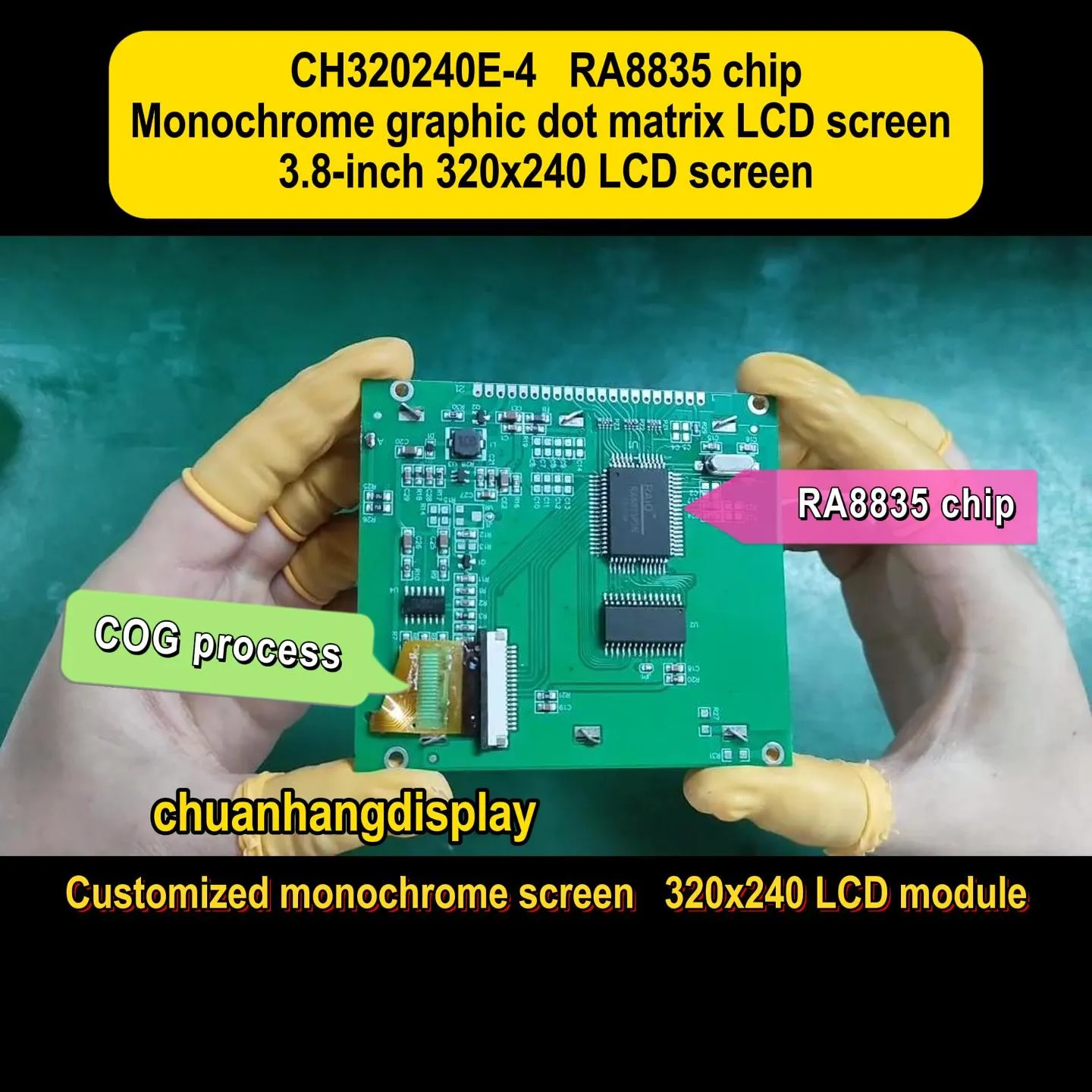

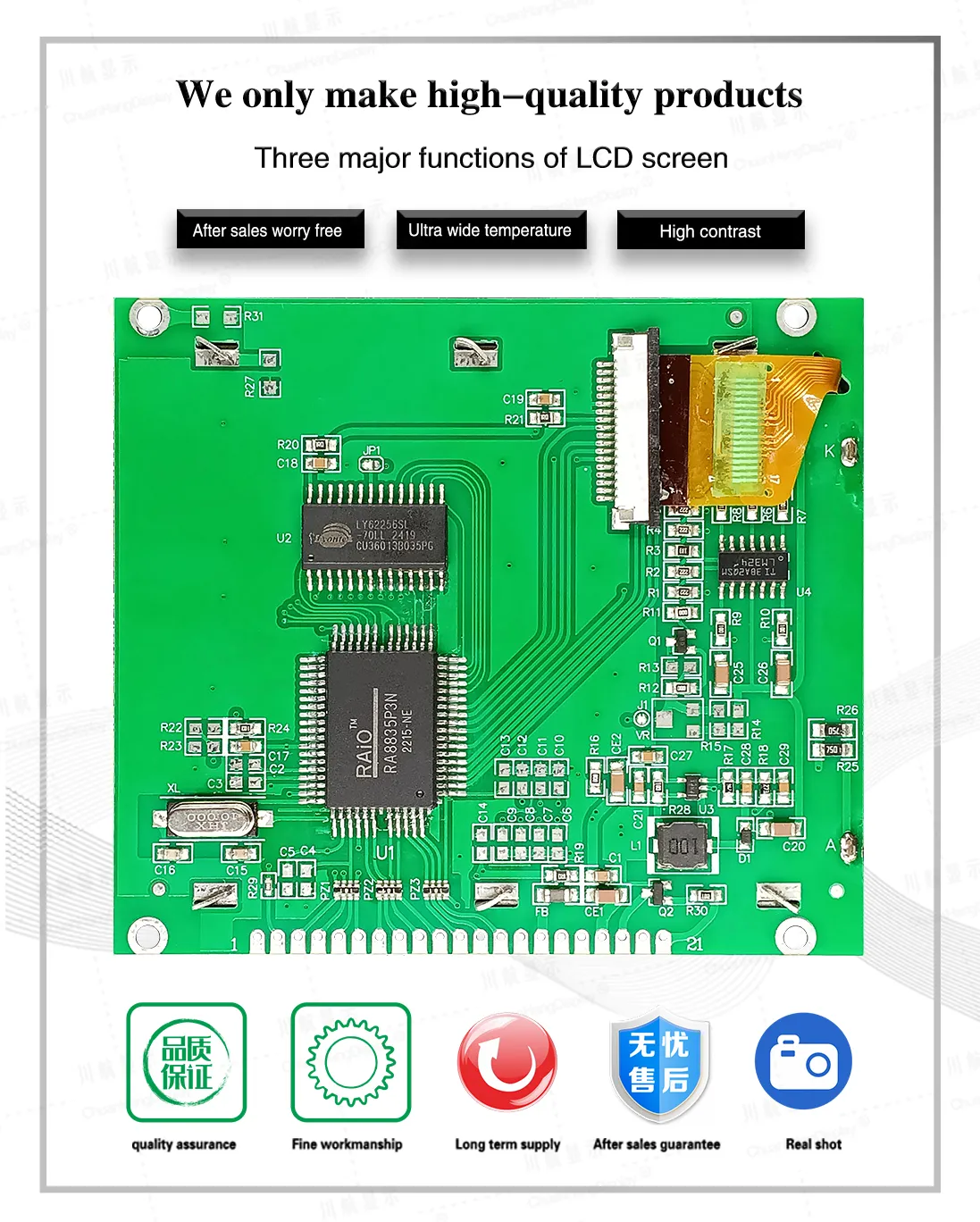

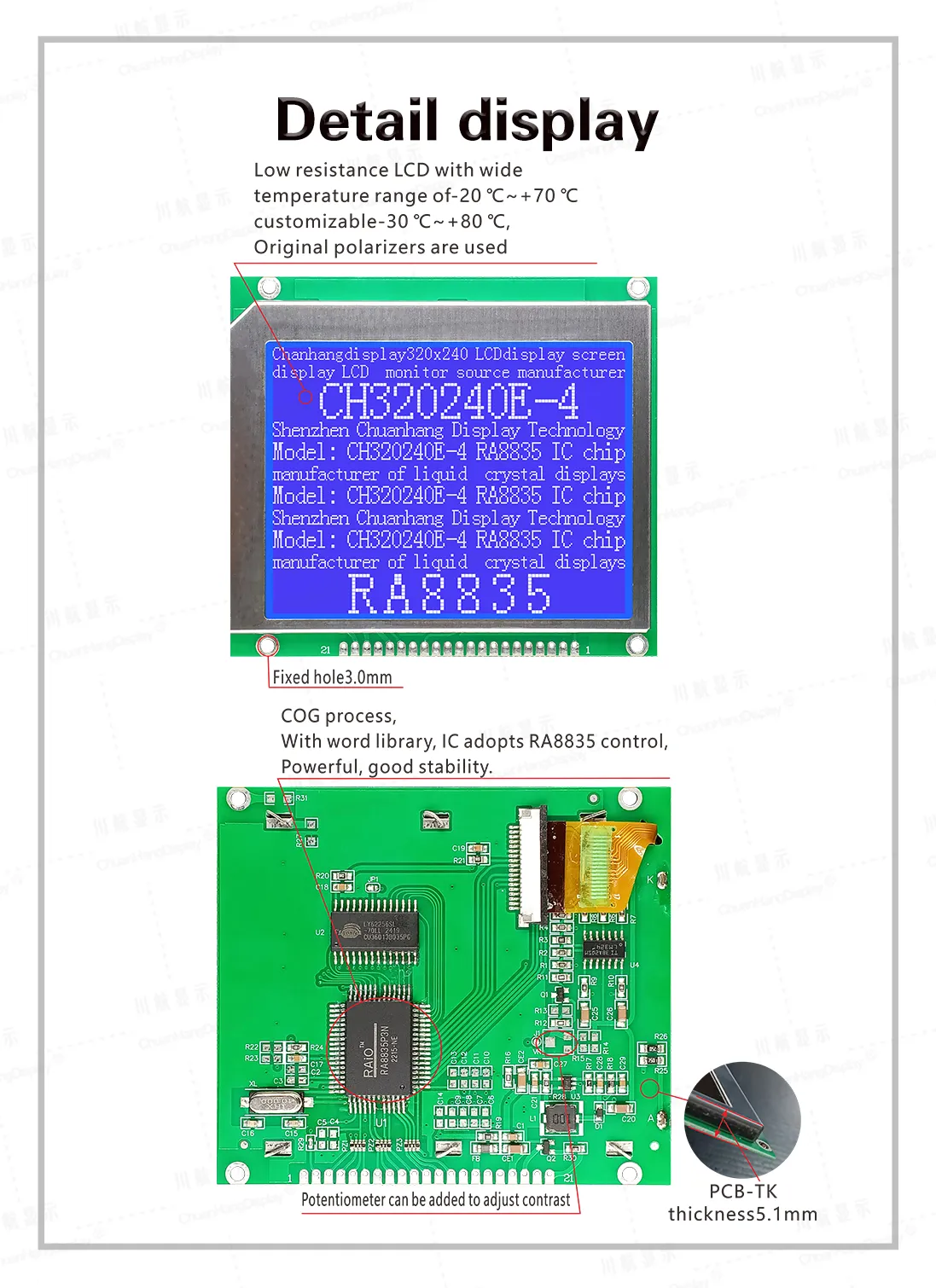

1.1 Resolución 320*240, módulo LCD de matriz de puntos con proceso C0G, el producto viene con placa PCB, retroiluminación LED, conexión FPC, estructura estable.
1.2 IC utiliza ra8835/uc8835, compatible con S1D13305 (SED1335) de EPSON, el chip tiene ROM de biblioteca de caracteres integrada (CGROM), sin biblioteca de caracteres chinos, los programadores compilan la biblioteca de caracteres chinos.
1.3 Bajo consumo de energía, hay dos modos de suministro de energía de 5V/3.3V, sin corriente de retroiluminación dentro de 20mA, con corriente de retroiluminación dentro de 200mA.
1.4 LED puede ser impulsado por PIN15, PIN18, PIN19, PIN20.
1.5 Características del producto:
●Biblioteca de caracteres ROM integrada (CGROM): 160 caracteres (matriz de puntos 5x7).
●Modo gráfico, modo texto, modo mixto de gráficos y texto.
●Superposición de capas de texto y gráficos, desplazamiento horizontal y vertical y otros efectos dinámicos.
●Una pantalla muestra 20 caracteres x 15 líneas (matriz de puntos 16x16).
●Imagen única ≦ matriz de puntos 320x240.
●Salida de voltaje positivo VEE integrada, V0 y VEE están desconectados cuando el contraste del módulo está fijo.
●Puerto paralelo de 8 bits con selección de temporización 8080 o temporización 6800.

Presentación en Video

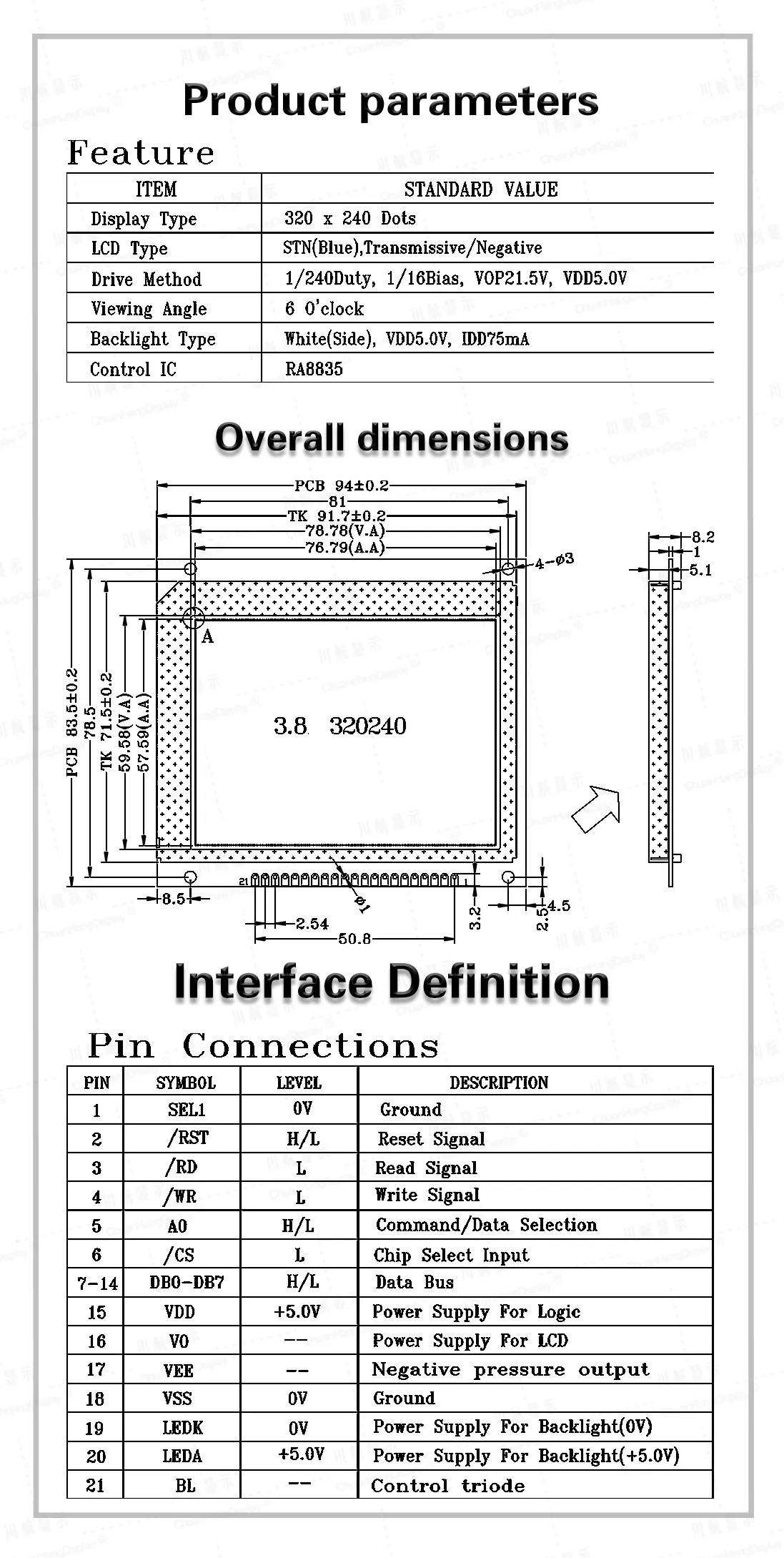

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH320240E-4
Resolución	320x240	tamaño de pantalla	3.8"
Dimensión externa(LWH)	94.0x83.5x8.2 mm	Área visible(L*W)	78.78x59.58 mm
Área activa(L*W)	76.79x57.59 mm	Tamaño del punto (mm)	0.225(L)x0.225(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU
Dirección de visualización	6 O'CLOCK	Método de conducción	1/240Duty,1/16Bias
Tipo de pantalla		IC controlador	RA8835
Temperatura de operación	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
