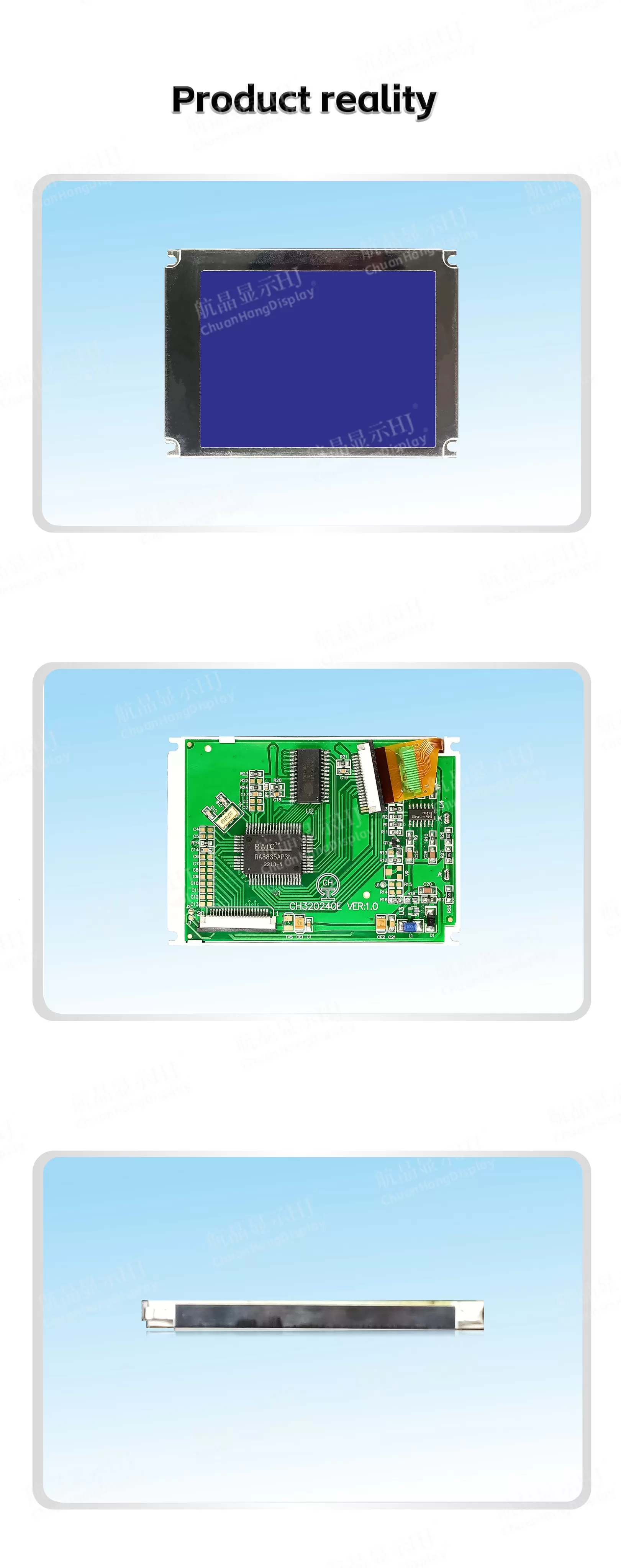

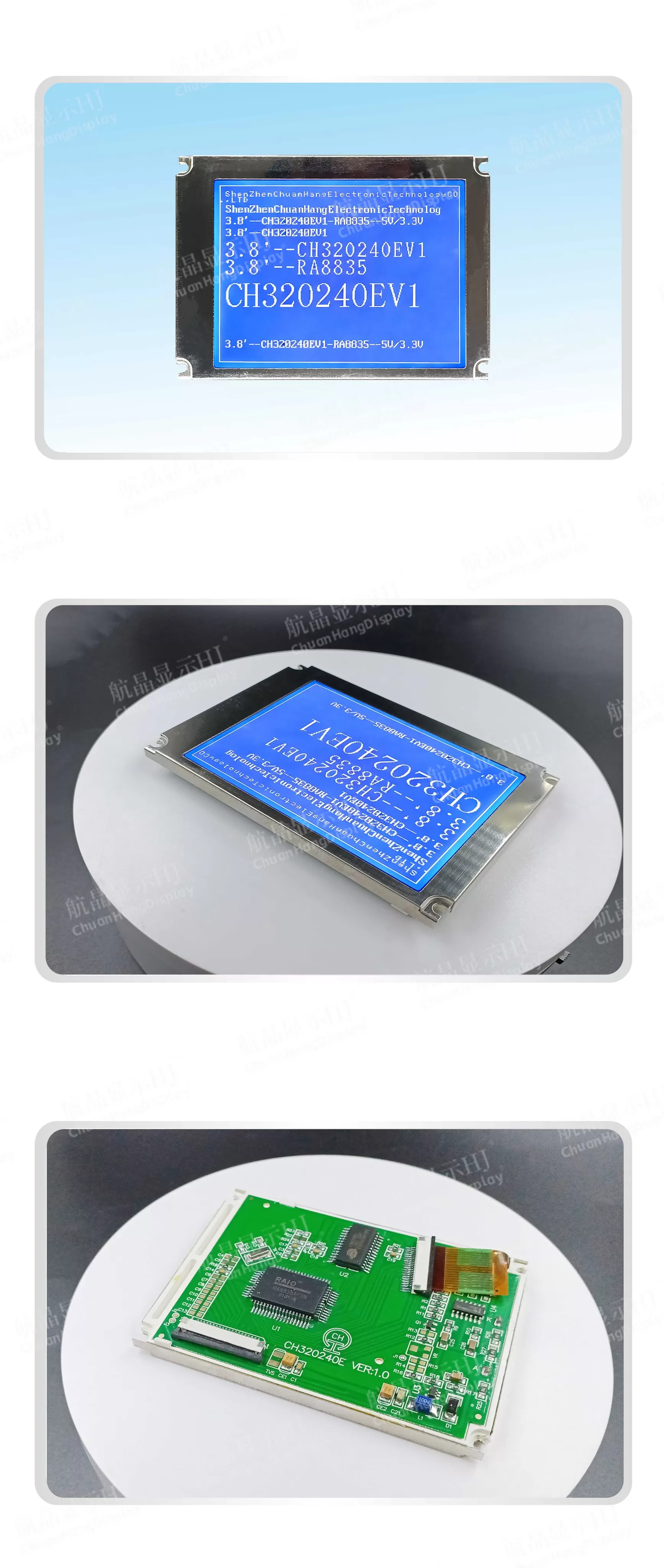

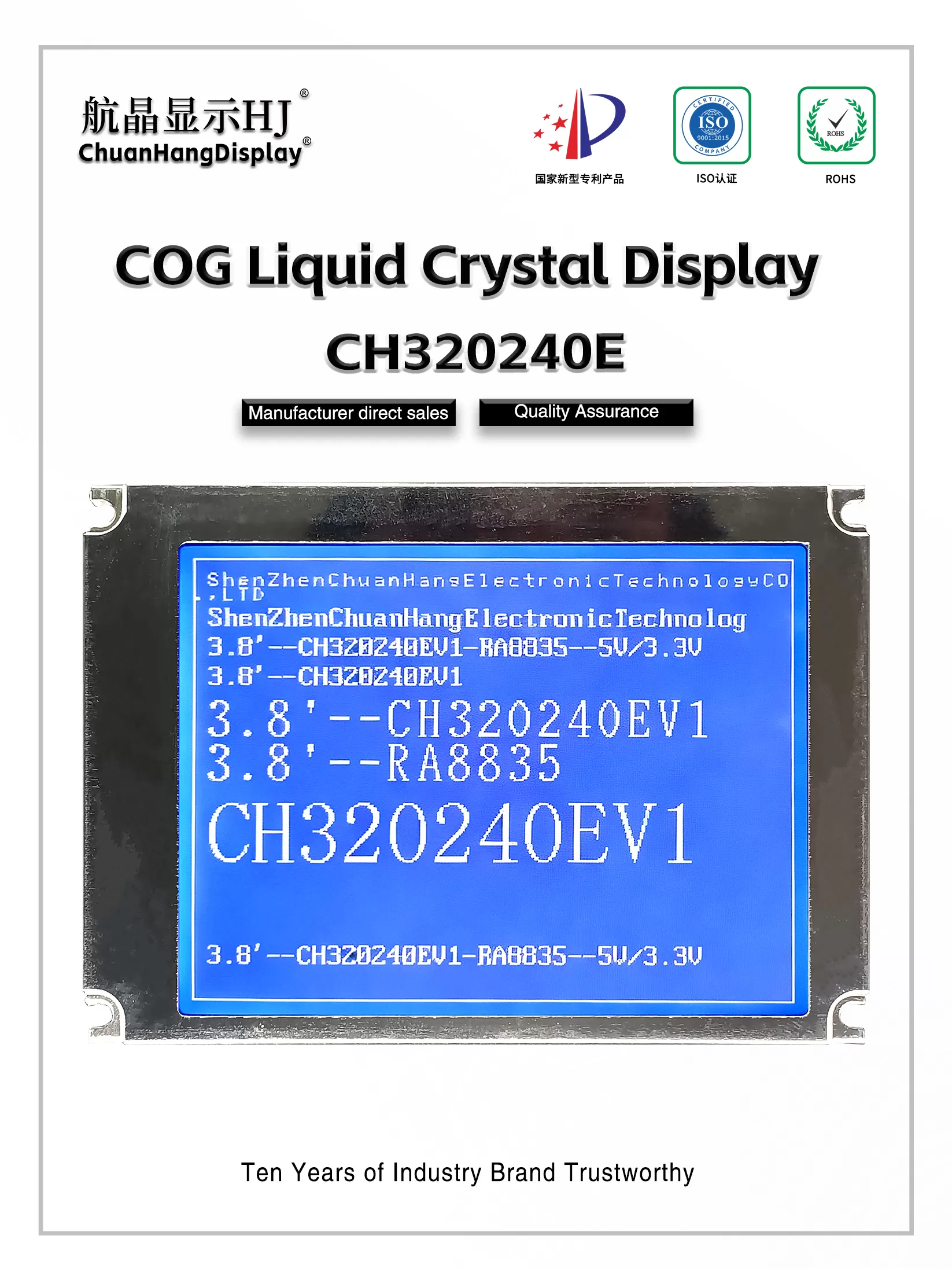

CH320240E Pantalla Gráfica LCM 320x240

Descripción del Producto

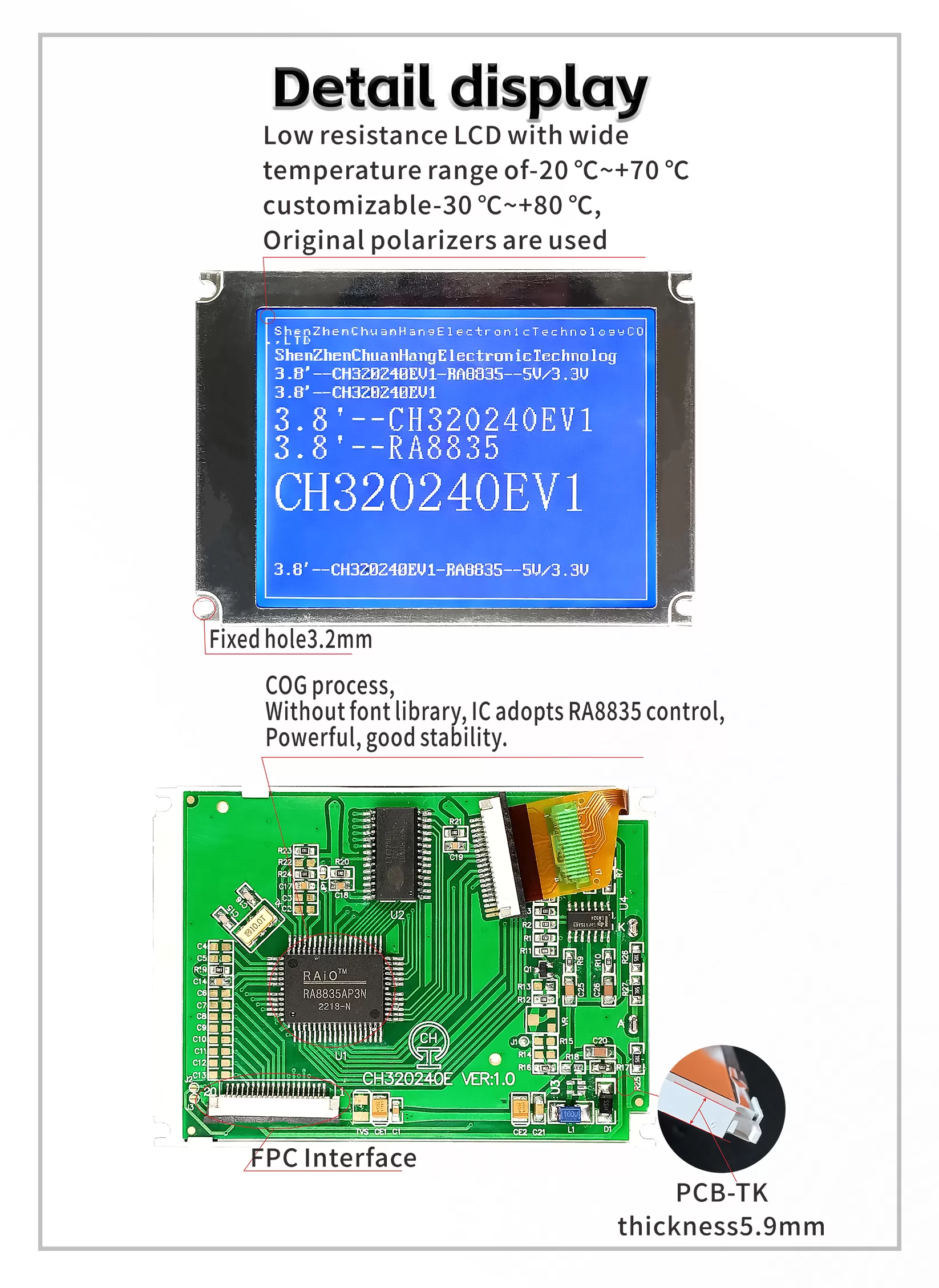

1.1 Resolución 320*240, módulo LCD de matriz de puntos proceso C0G, producto con placa PCB, retroiluminación LED, conexión FPC, estructura estable.

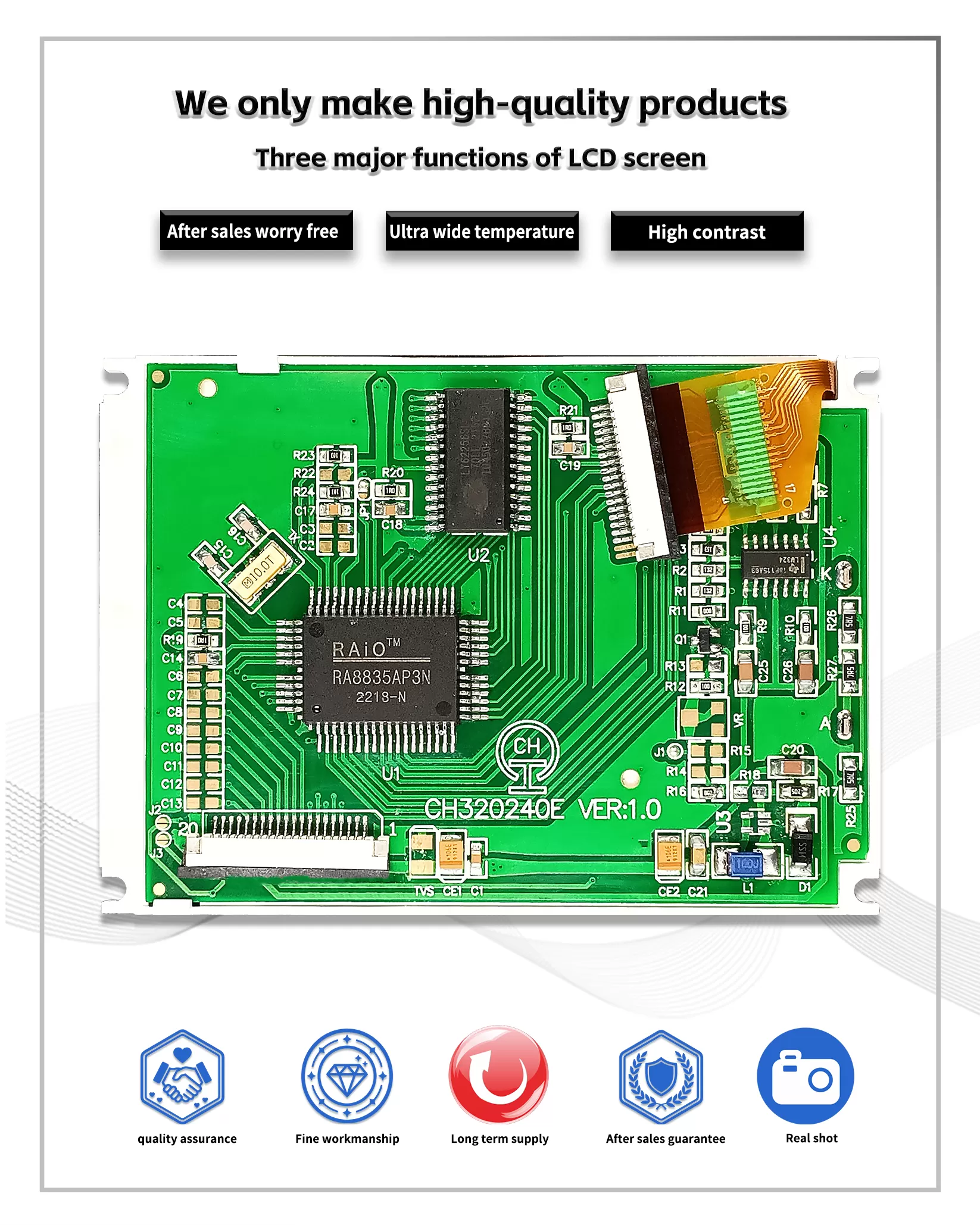

1.2 IC utiliza ra8835/uc8835, compatible con S1D13305 (SED1335) de EPSON, chip con ROM de biblioteca de caracteres incorporada (CGROM), sin biblioteca de caracteres chinos, los programadores compilan la biblioteca de caracteres chinos.
1.3 Bajo consumo de energía, dos modos de suministro de energía de 5V/3.3V, sin corriente de retroiluminación dentro de 20mA, corriente de retroiluminación dentro de 200mA.
1.4 LED puede ser impulsado por PIN1, PIN2, PIN19, PIN20.
1.5 Características del producto:
●Biblioteca de caracteres incorporada ROM (CGROM): 160 caracteres (matriz de puntos 5x7).
●Modo gráfico, modo de texto, modo mixto de gráficos y texto.
●Visualización superpuesta de texto y gráficos en capas, desplazamiento horizontal y vertical y otros efectos dinámicos.
●Una pantalla muestra 20 caracteres x 15 líneas (matriz de puntos 16x16).
●Imagen única ≦ matriz de puntos 320x240.
●Salida de voltaje positivo VEE incorporada, V0 y VEE están desconectados cuando el contraste del módulo está fijo.
●Puerto paralelo de 8 bits selección de temporización 8080 o temporización 6800.

Presentación en Video

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH320240E
Resolución	320x240	tamaño de pantalla	3.8"
Dimensiones externas(LWH)	100.1x71.9x5.9 mm	Área visible(L*W)	79.8x60.6 mm
Área activa(L*W)	76.79x57.59 mm	Tamaño del punto (mm)	0.225(L)x0.225(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU
Dirección de visualización	6 O'CLOCK	Método de conducción	1/240Duty,1/16Bias
Tipo de pantalla	STN	IC controlador	RA8835
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
