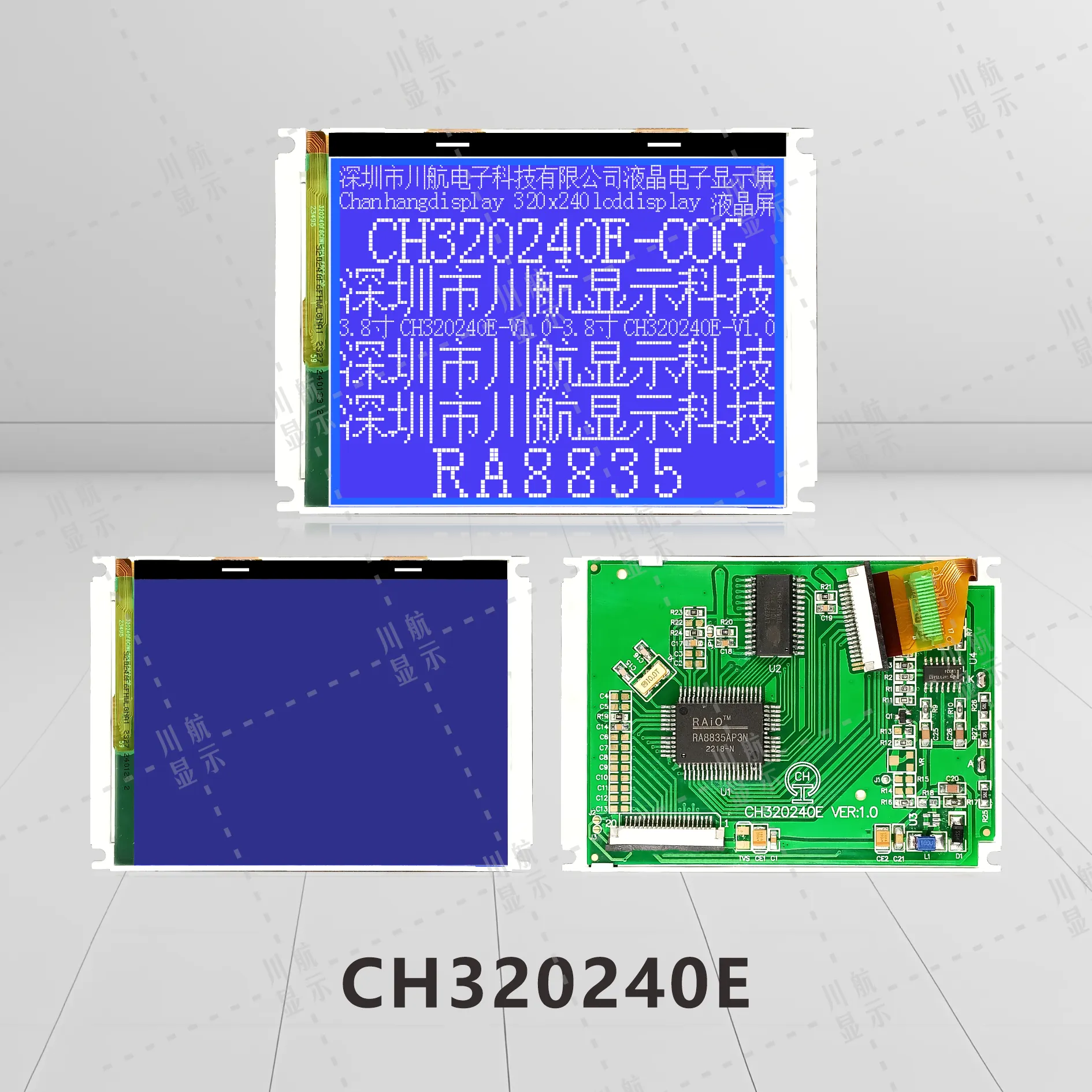

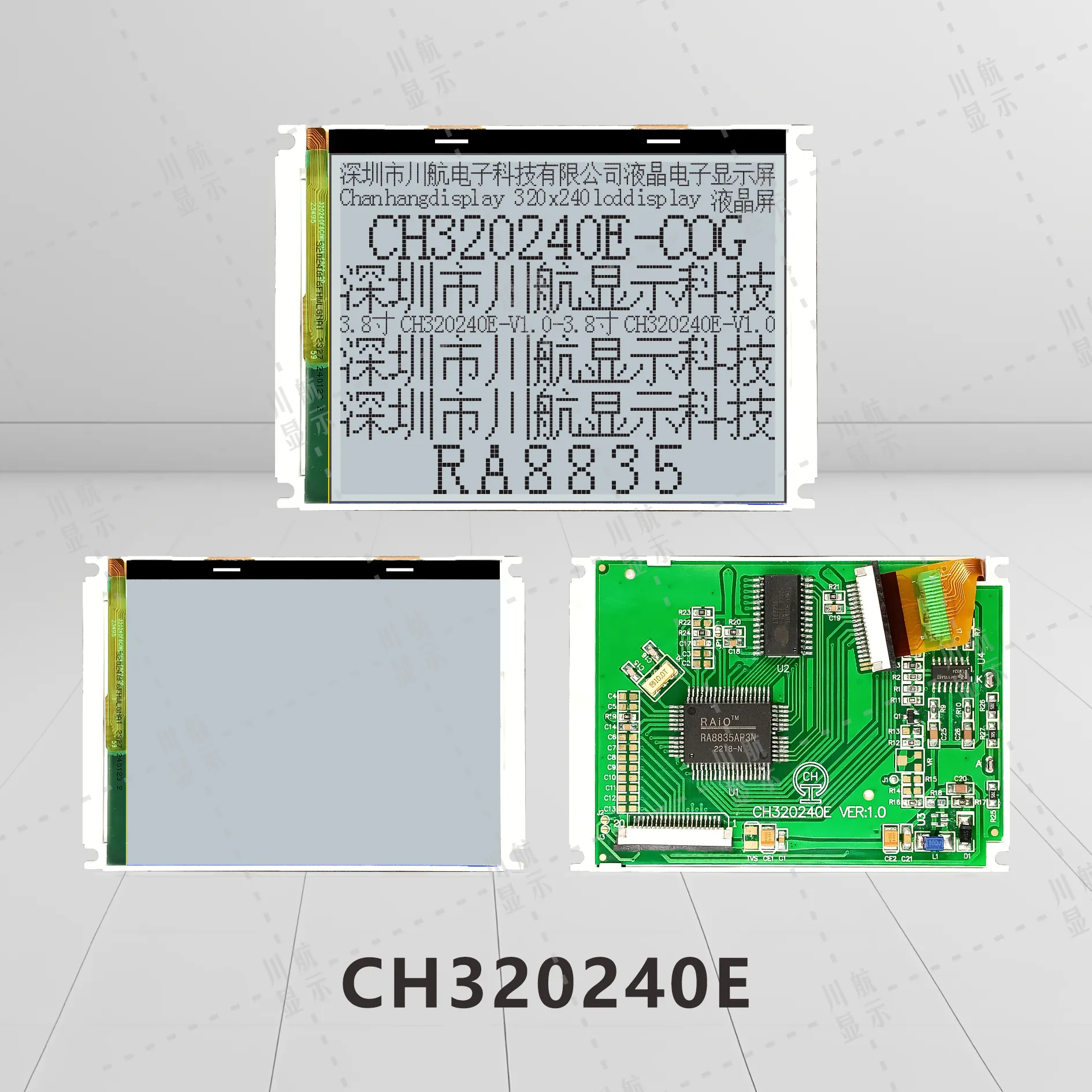

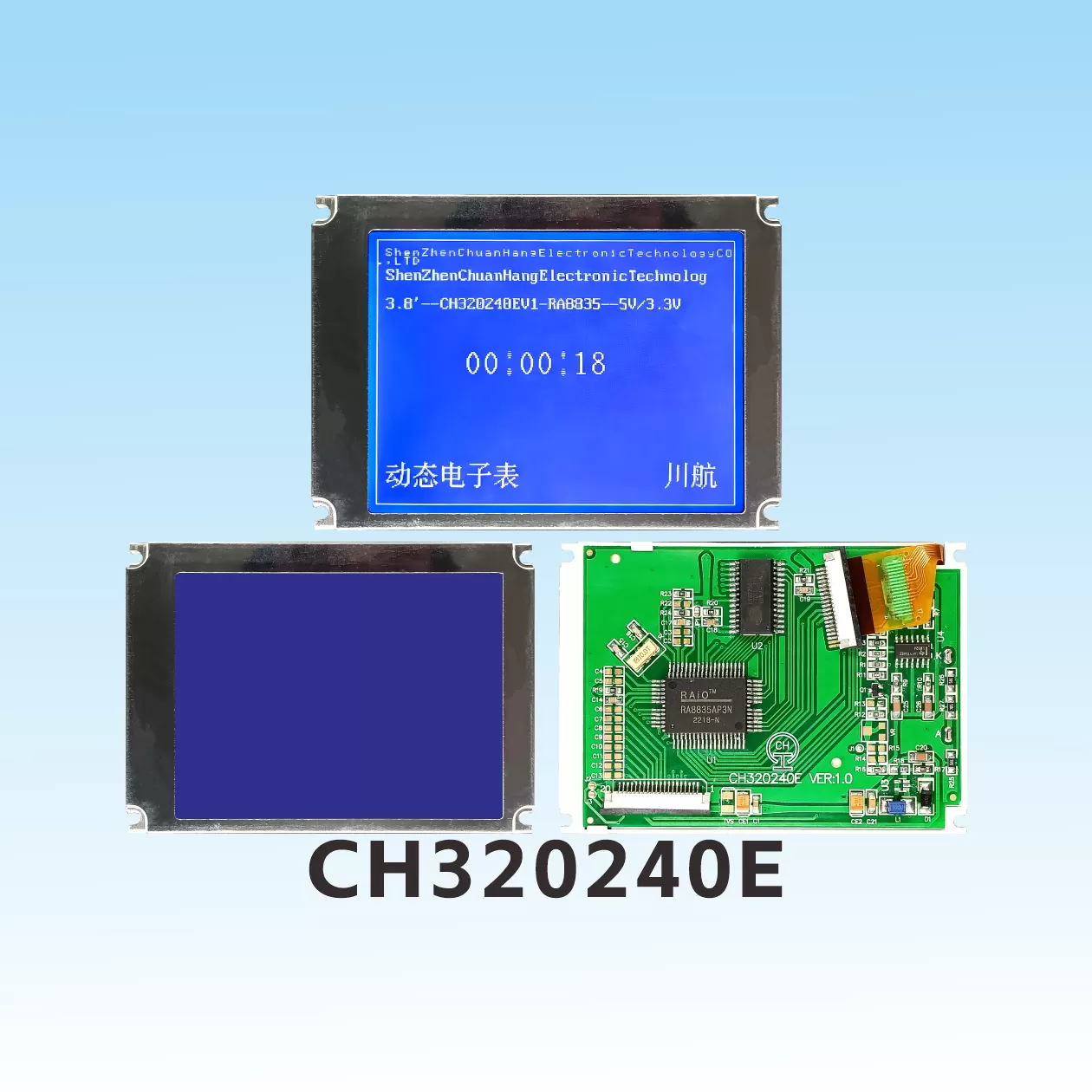

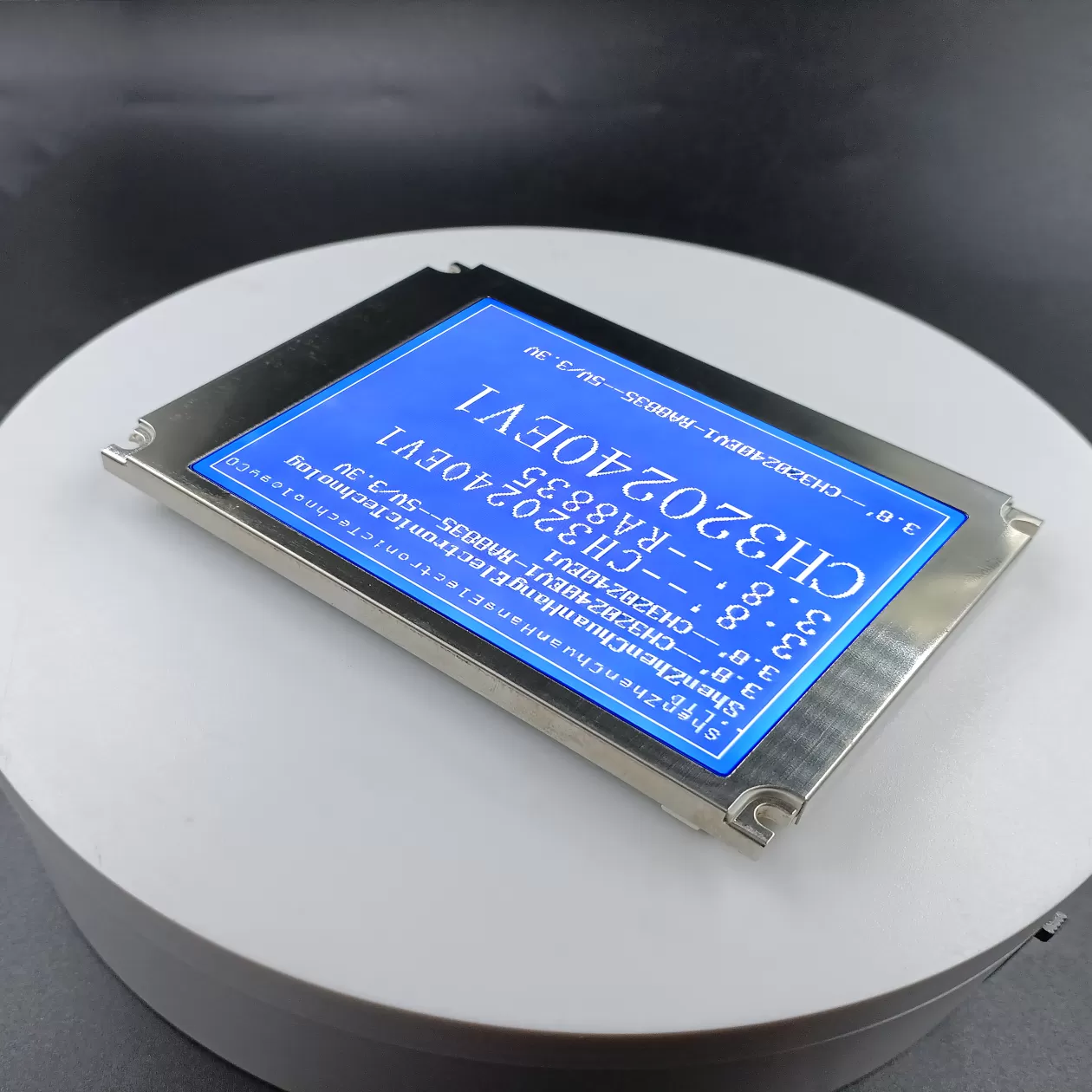

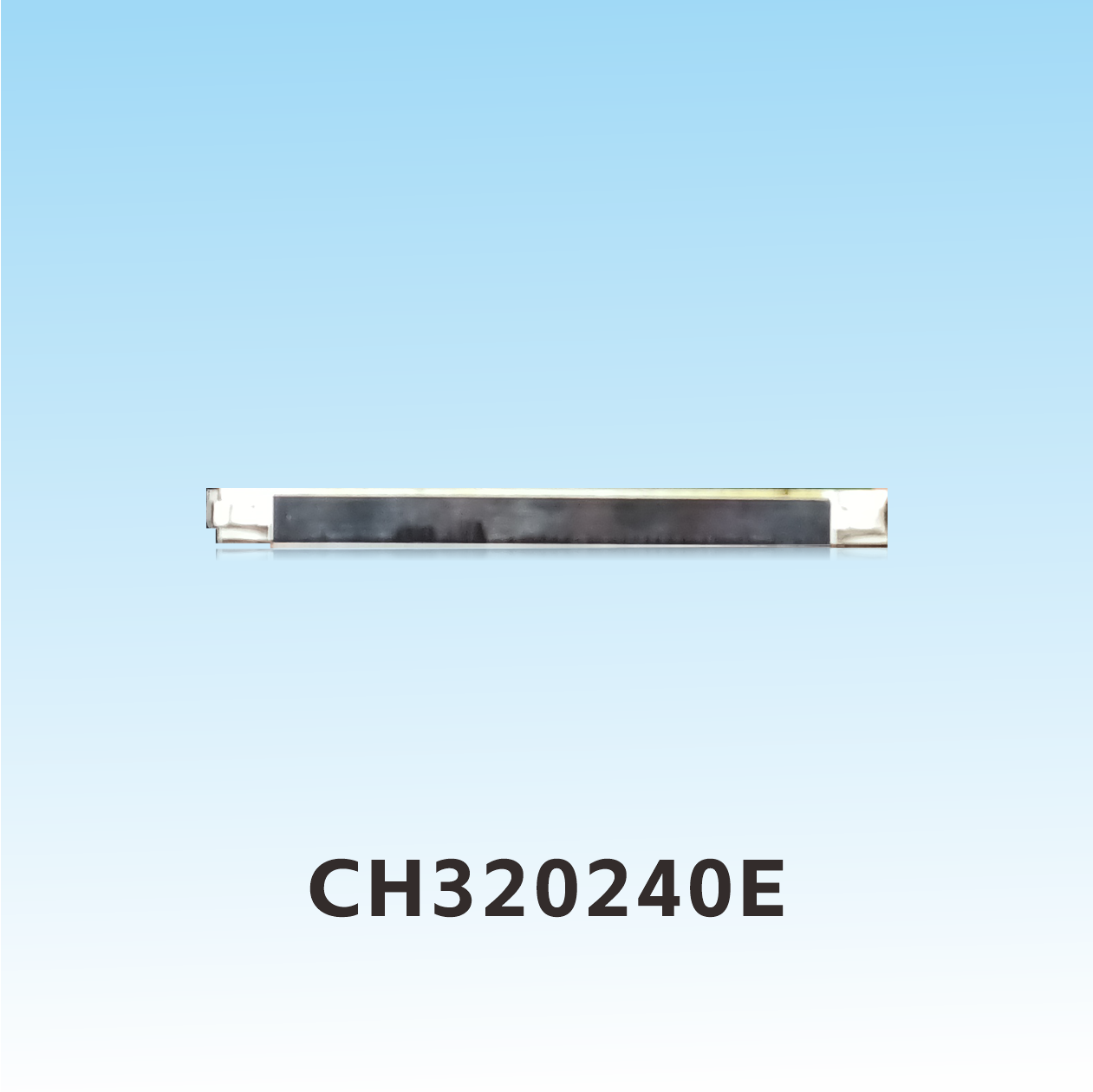

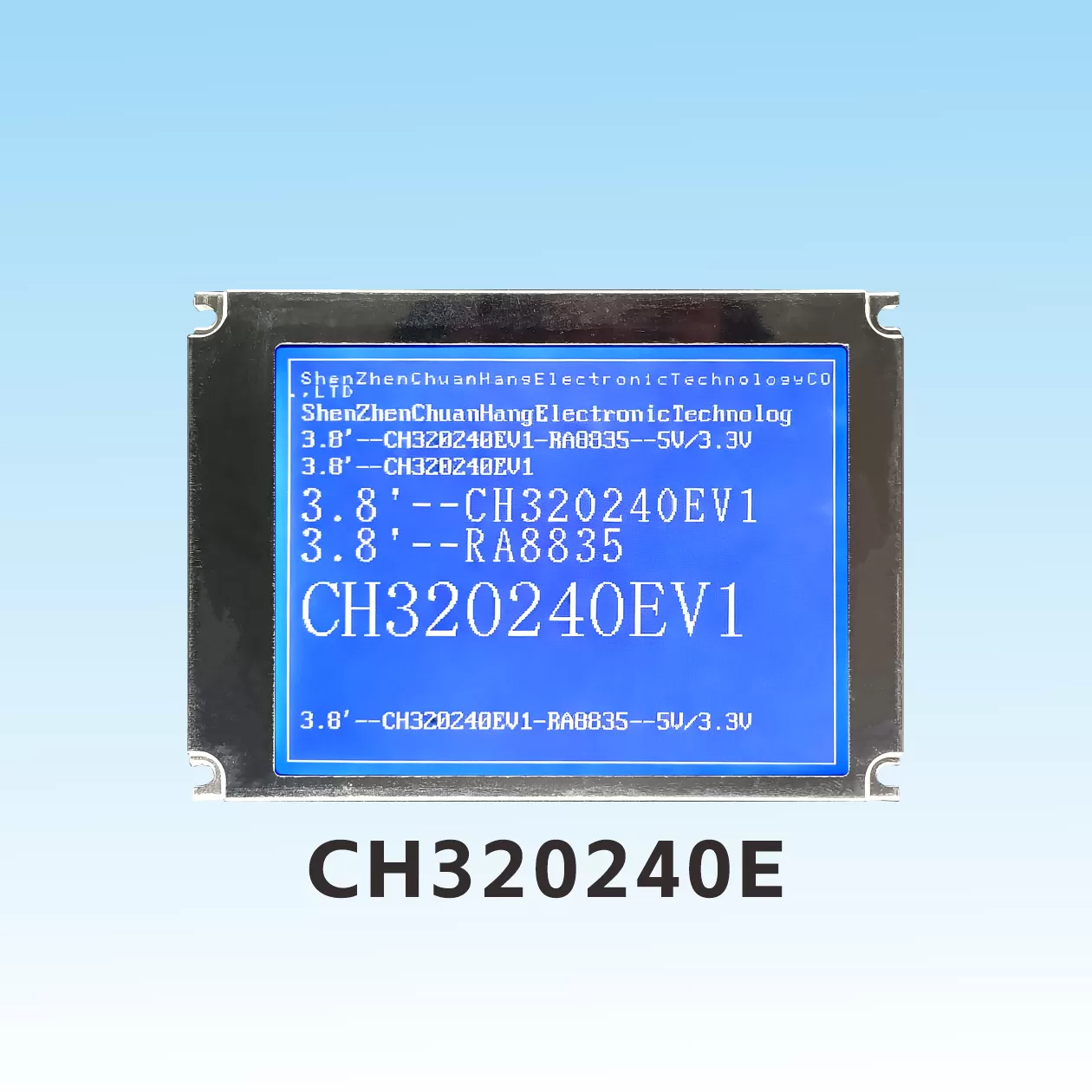

CH320240E Grafikdisplay LCM 320x240
Produktbeschreibung

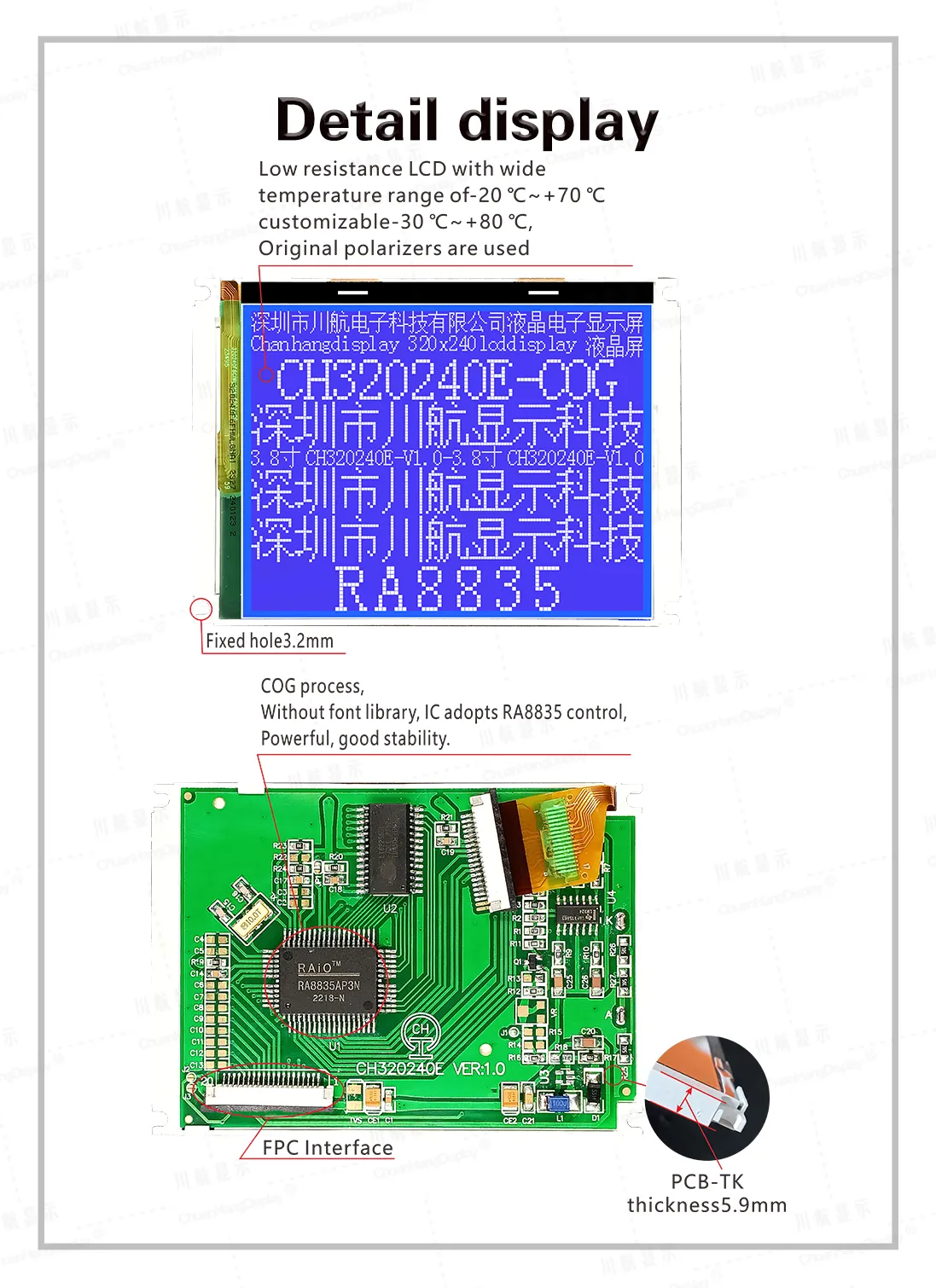

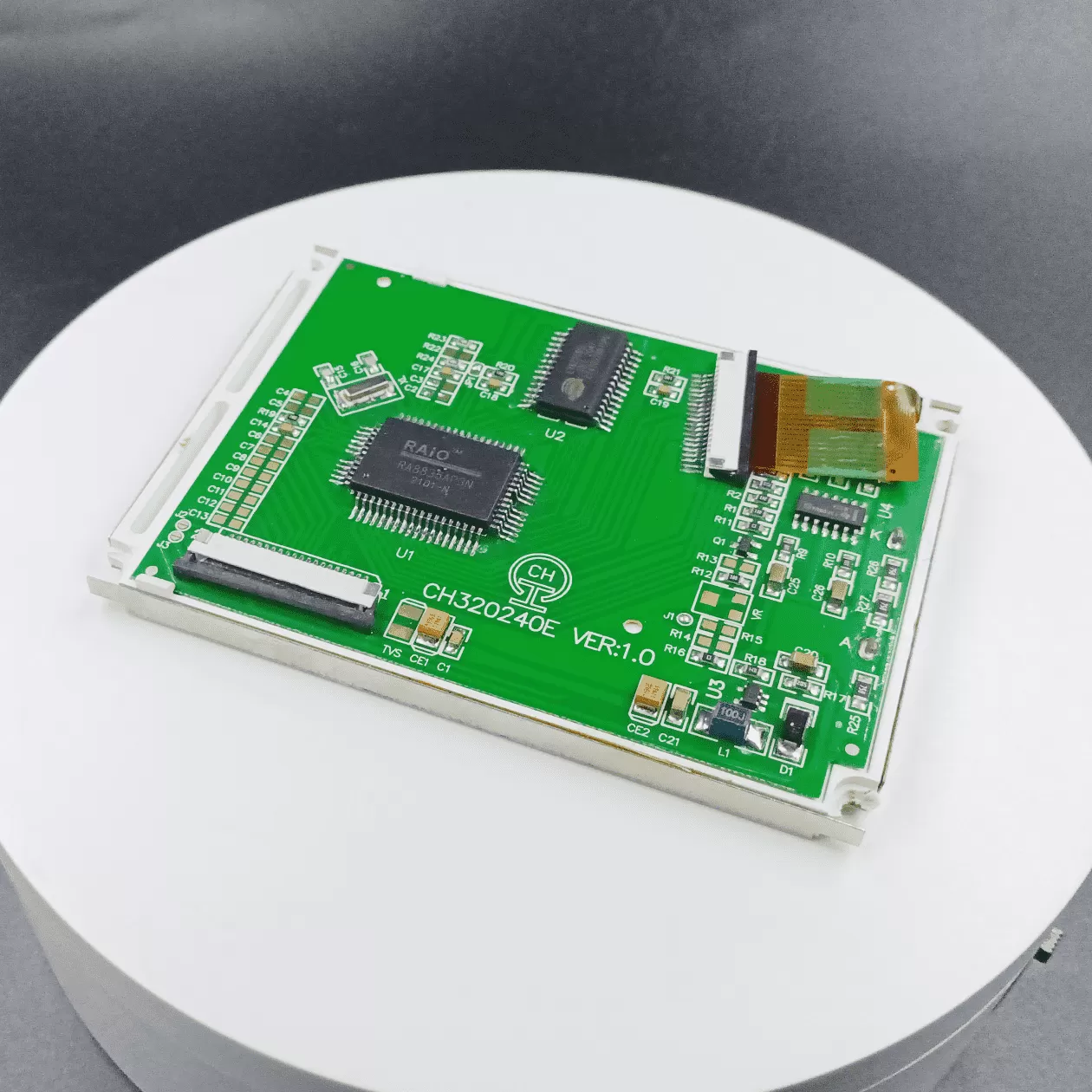

1.1 320*240 Auflösung, C0G-Prozess Punktmatrix-LCD-Modul, Produkt mit PCB-Platine, LED-Hintergrundbeleuchtung, FPC-Verbindung, stabile Struktur.
1.2 IC verwendet ra8835/uc8835, kompatibel mit EPSONs S1D13305 (SED1335), Chip mit eingebautem Zeichensatz-ROM (CGROM), keine chinesische Zeichensatzbibliothek, Programmierer erstellen chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, 5V/3.3V zwei Stromversorgungsmodi, kein Hintergrundbeleuchtungsstrom innerhalb von 20mA, Hintergrundbeleuchtungsstrom innerhalb von 200mA.
1.4 LED kann durch PIN1, PIN2, PIN19, PIN20 betrieben werden.
1.5 Produkteigenschaften:
●Eingebautes Zeichensatz-ROM (CGROM): 160 Zeichen (5x7 Punktmatrix).
●Grafikmodus, Textmodus, Grafik- und Text-Mischmodus.
●Text- und Grafikschichtüberlappende Anzeige, horizontales und vertikales Scrollen und andere dynamische Effekte.
●Ein Bildschirm zeigt 20 Zeichen x 15 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦ 320x240 Punktmatrix.
●Eingebauter VEE-positiver Spannungsausgang, V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport 8080-Timing oder 6800-Timing-Auswahl.
