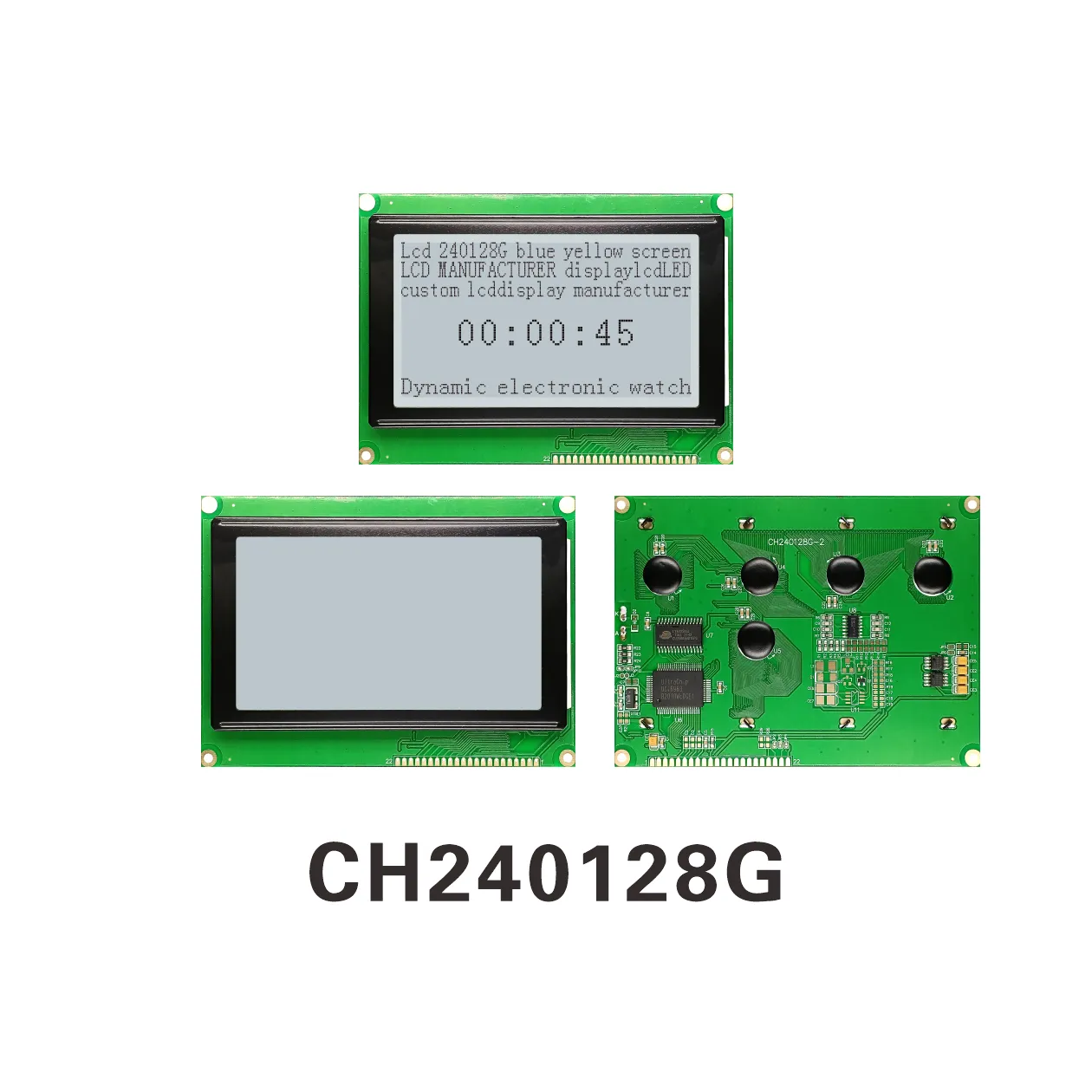

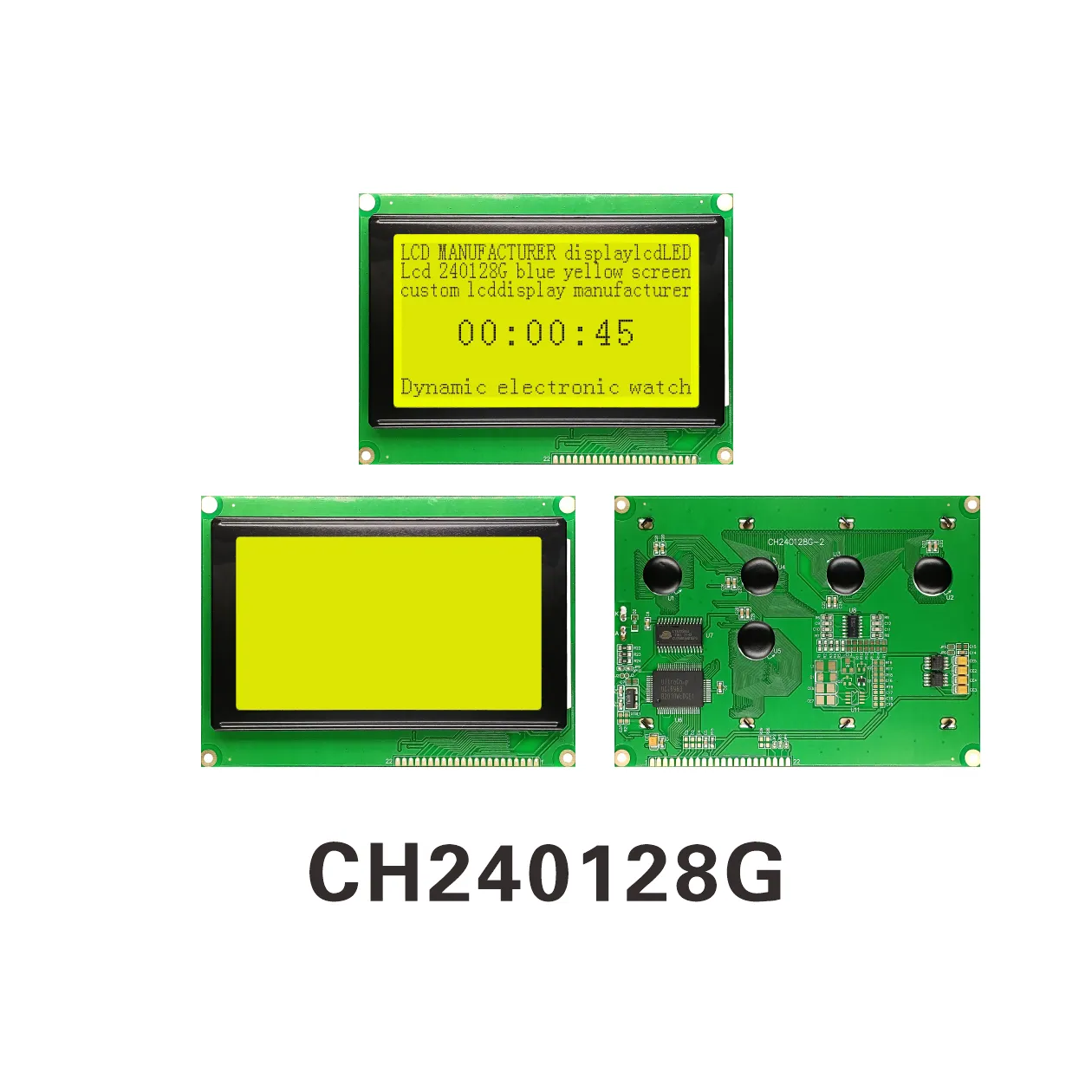

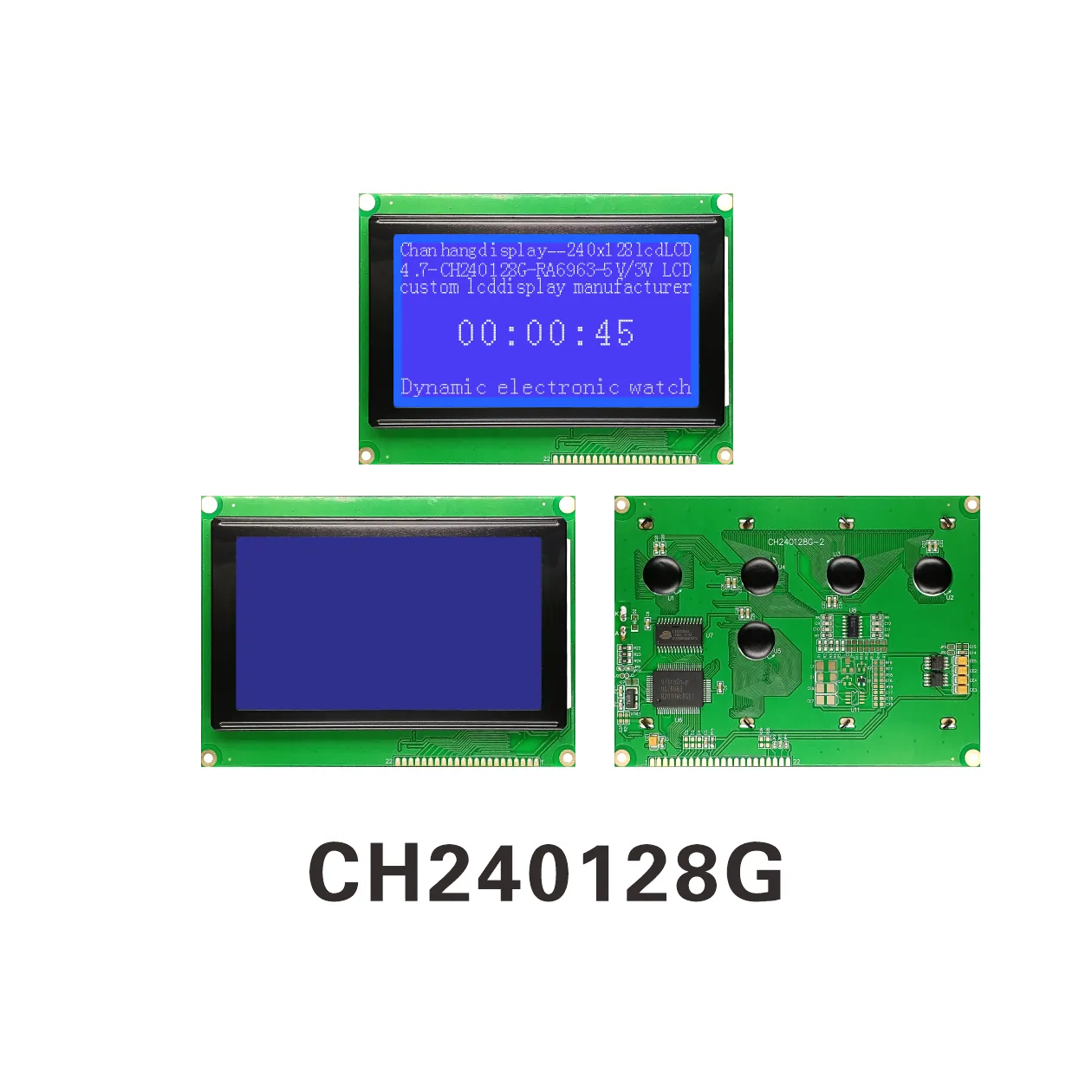

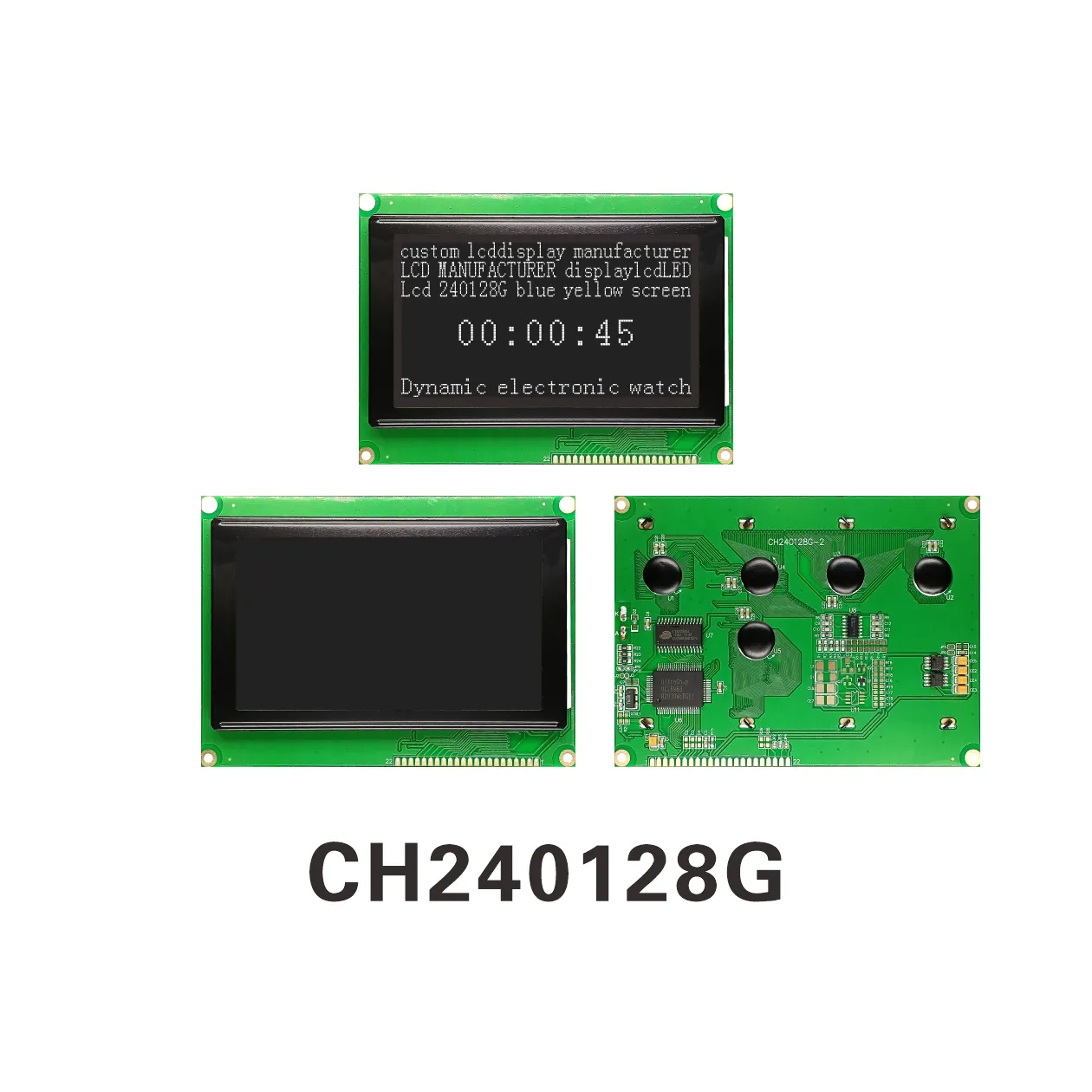

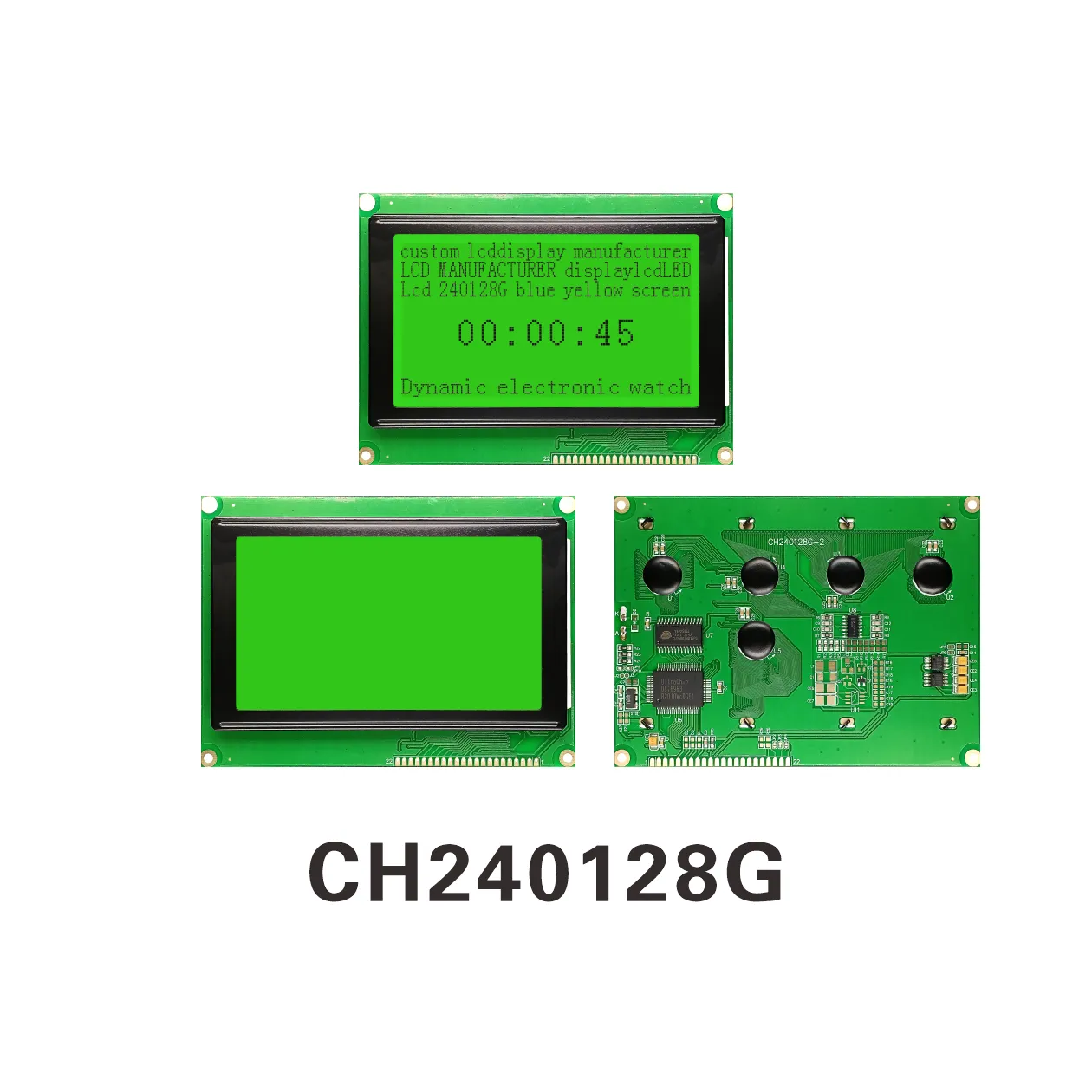

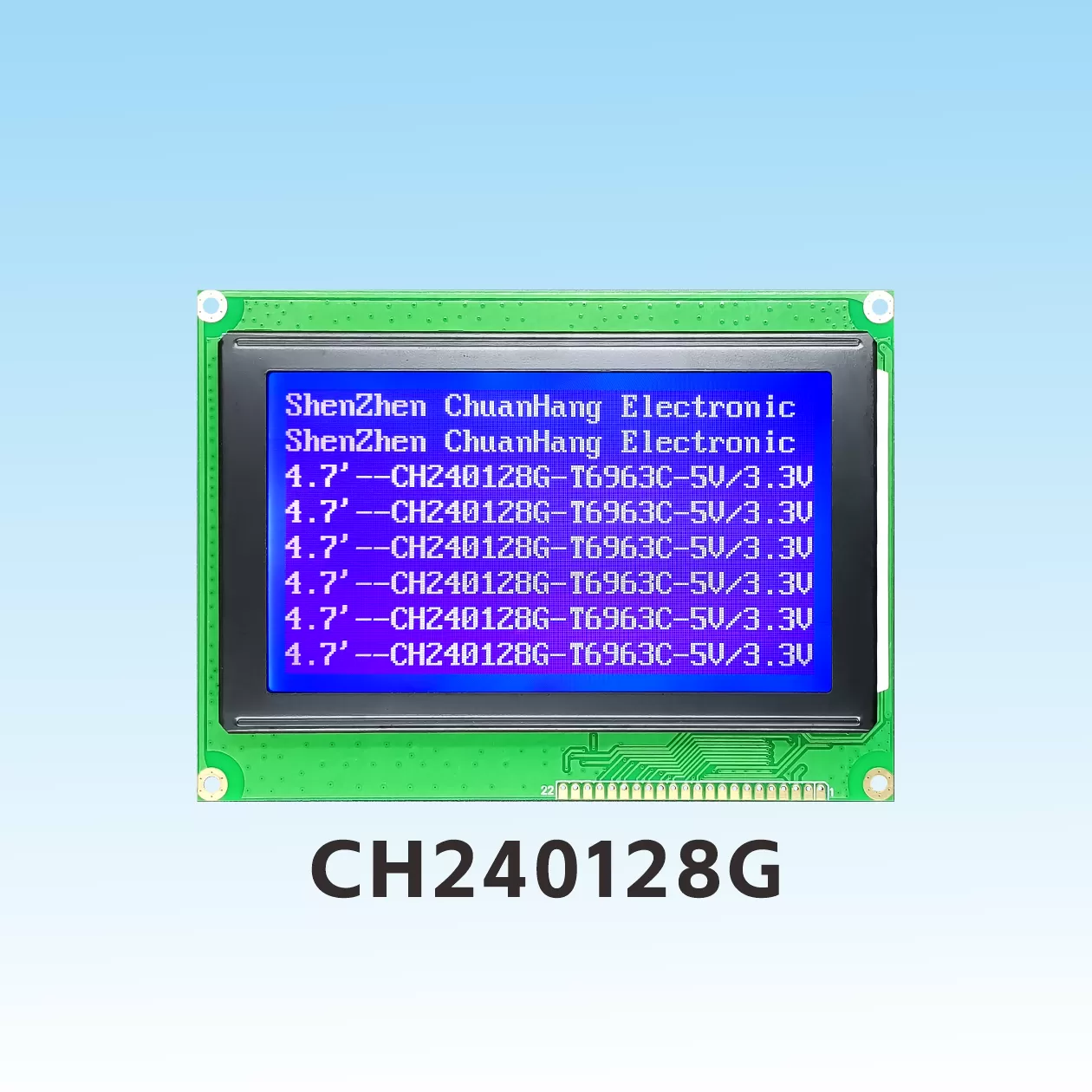

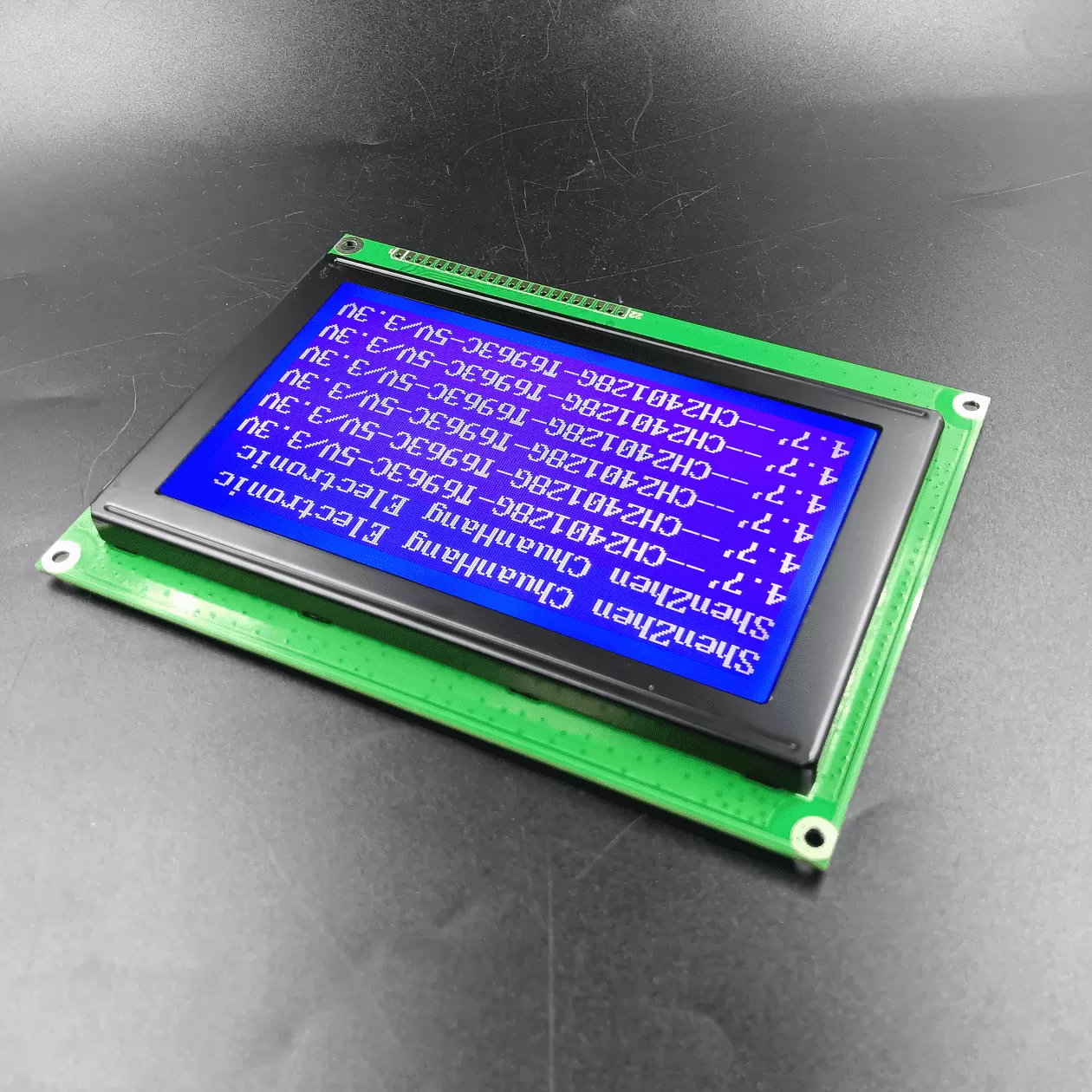

CH240128G 240x128 LCD-Modul
Produktbeschreibung

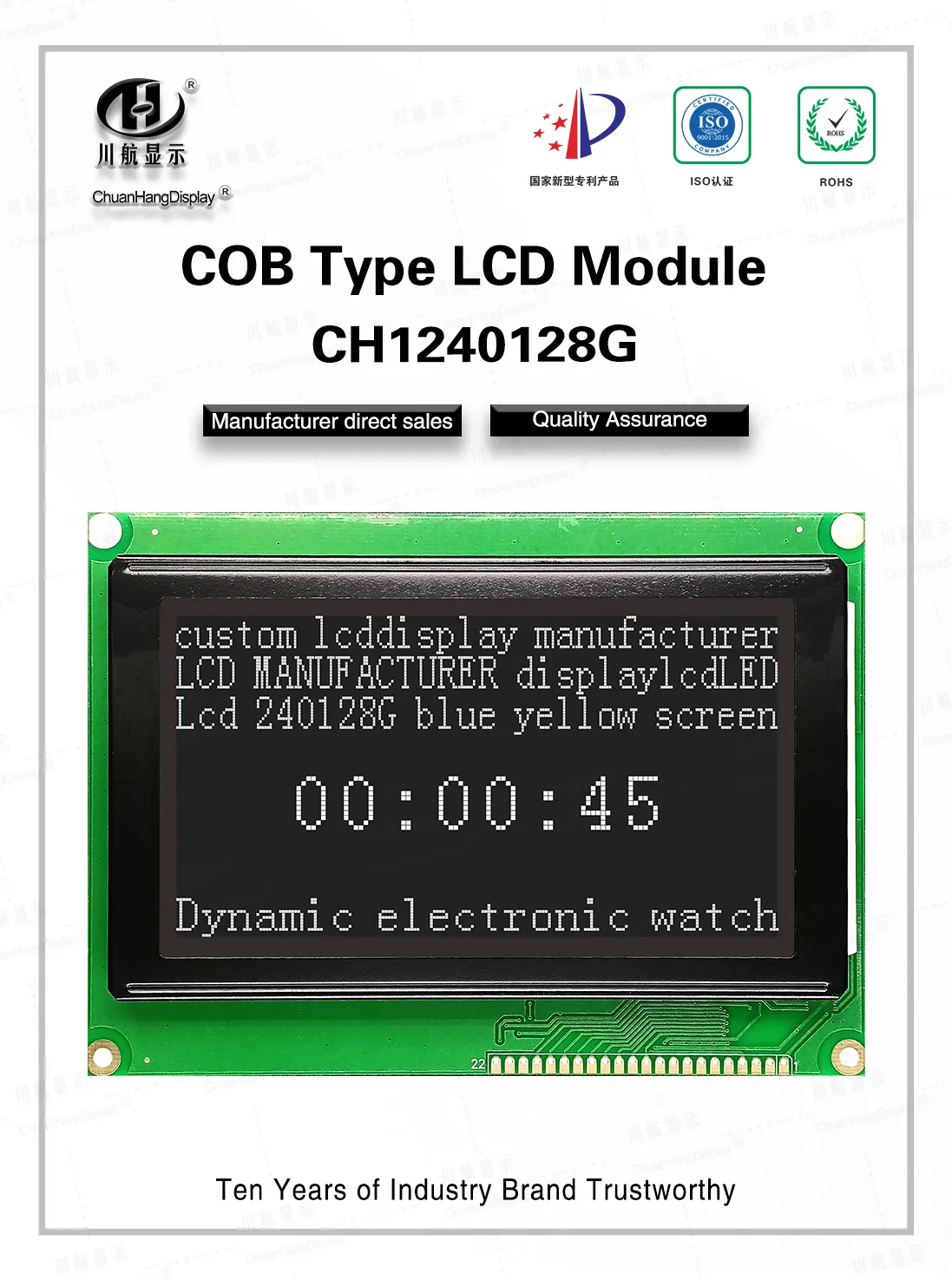

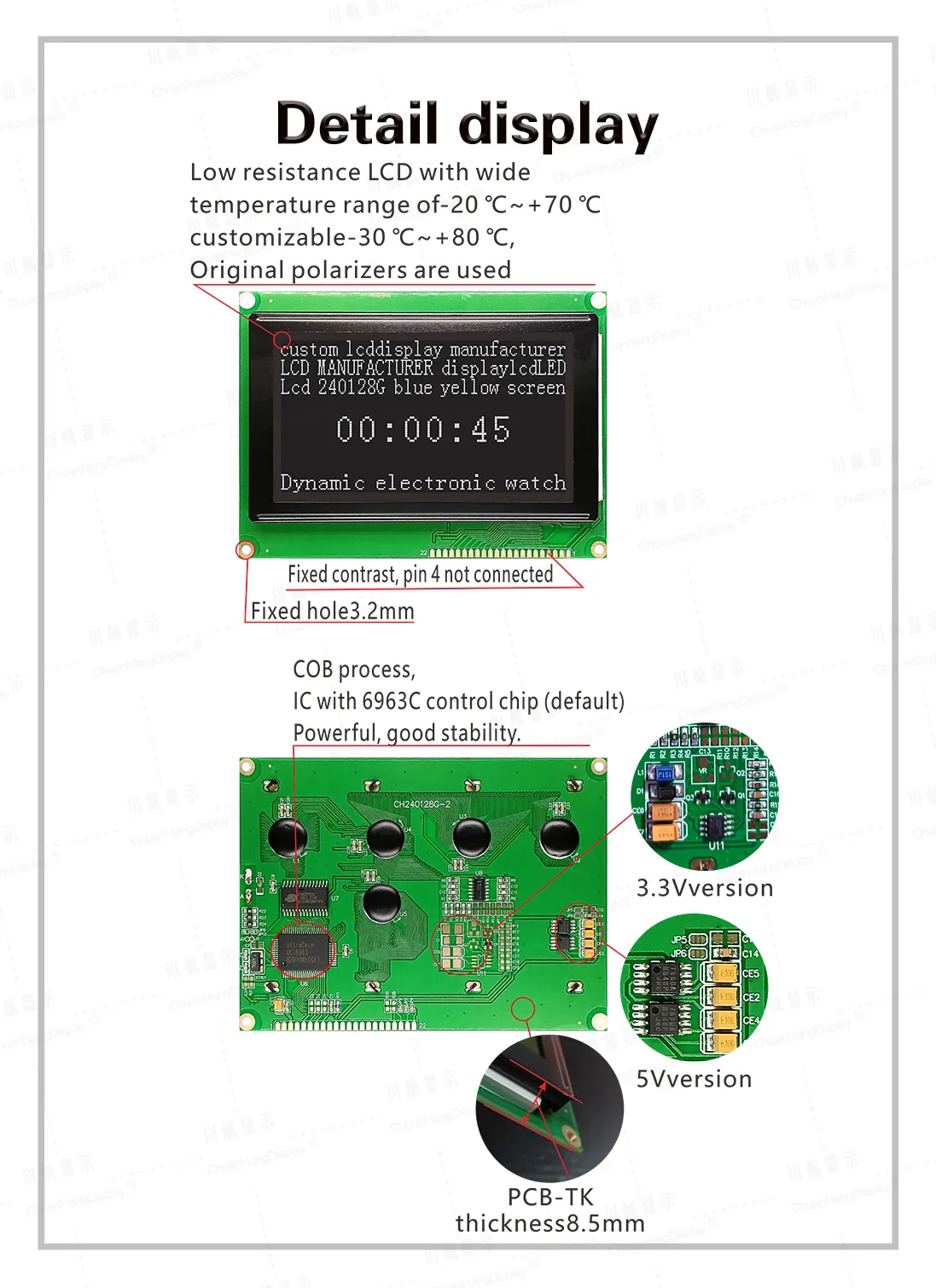

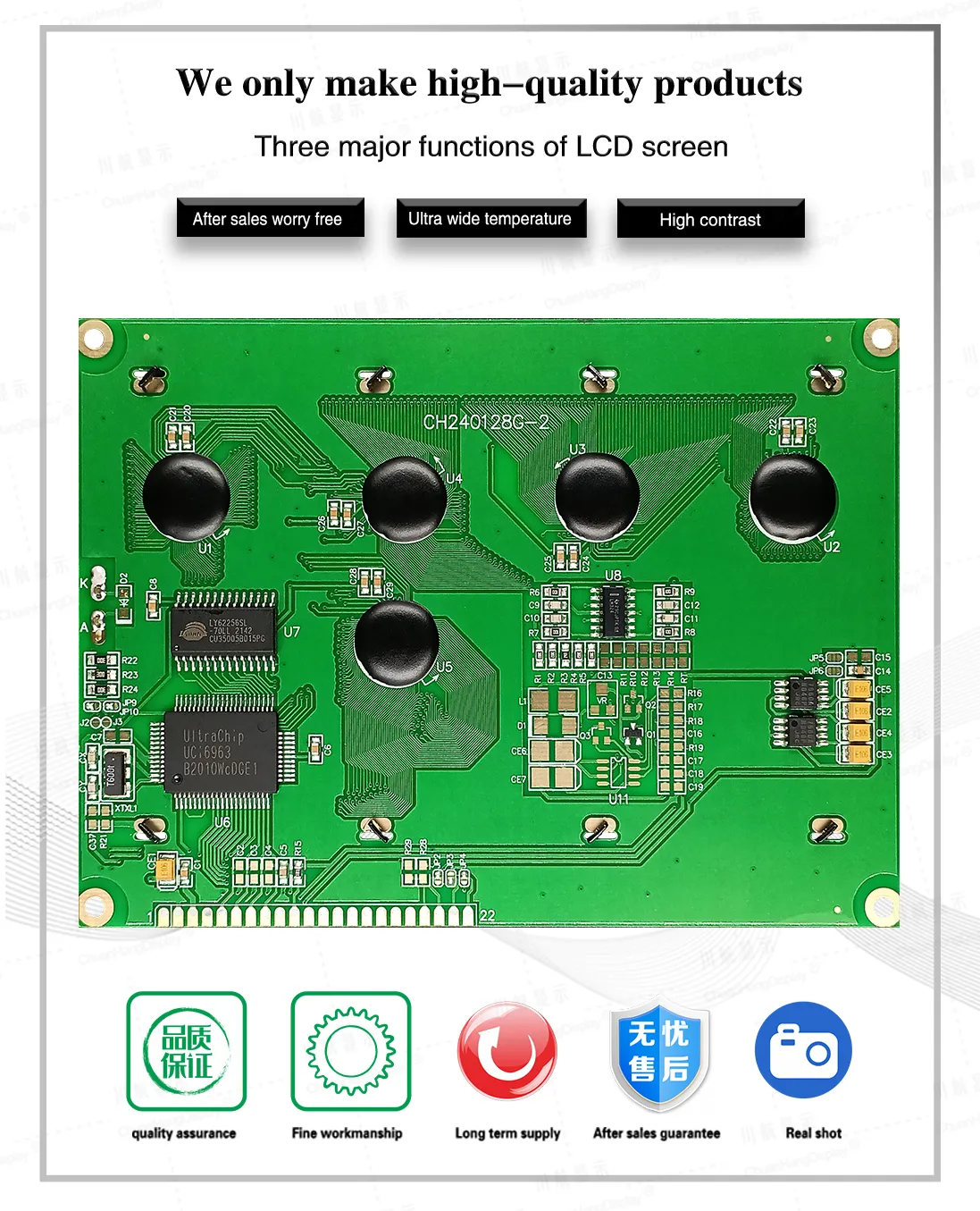

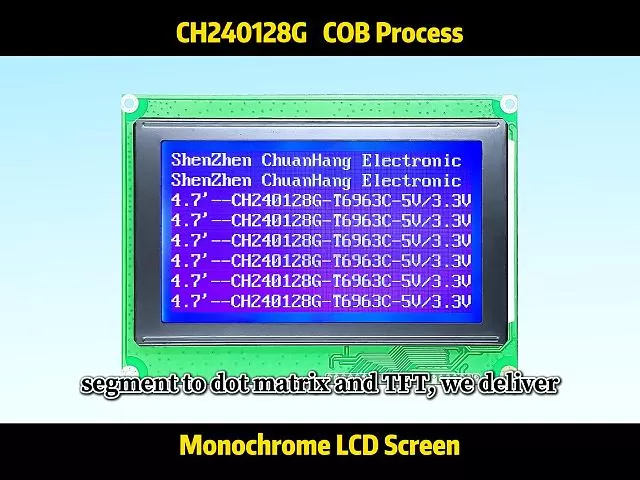

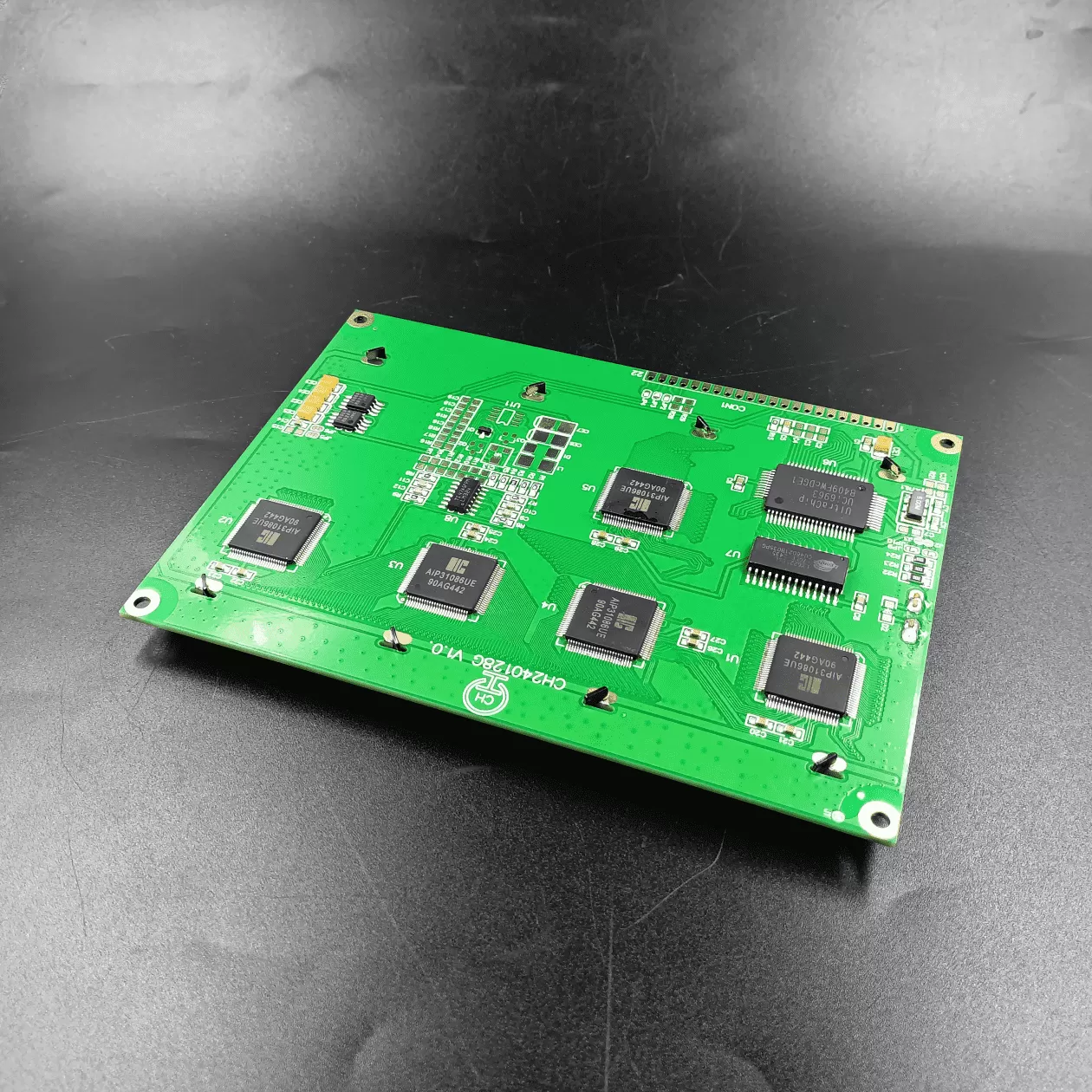

1.1 C0B-Prozess, das Produkt wird mit Leiterplatte, Hintergrundbeleuchtung, leitfähiger Bandverbindung und stabiler Struktur geliefert.
1.2 IC verwendet t6963c/uc6963, der Chip hat ein eingebautes Zeichenbibliothek-ROM (CGROM), keine chinesische Zeichenbibliothek, Programmierer kompilieren chinesische Zeichenbibliothek.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, der Strom ohne Hintergrundbeleuchtung liegt innerhalb von 20mA und der Strom mit Hintergrundbeleuchtung liegt innerhalb von 180mA.

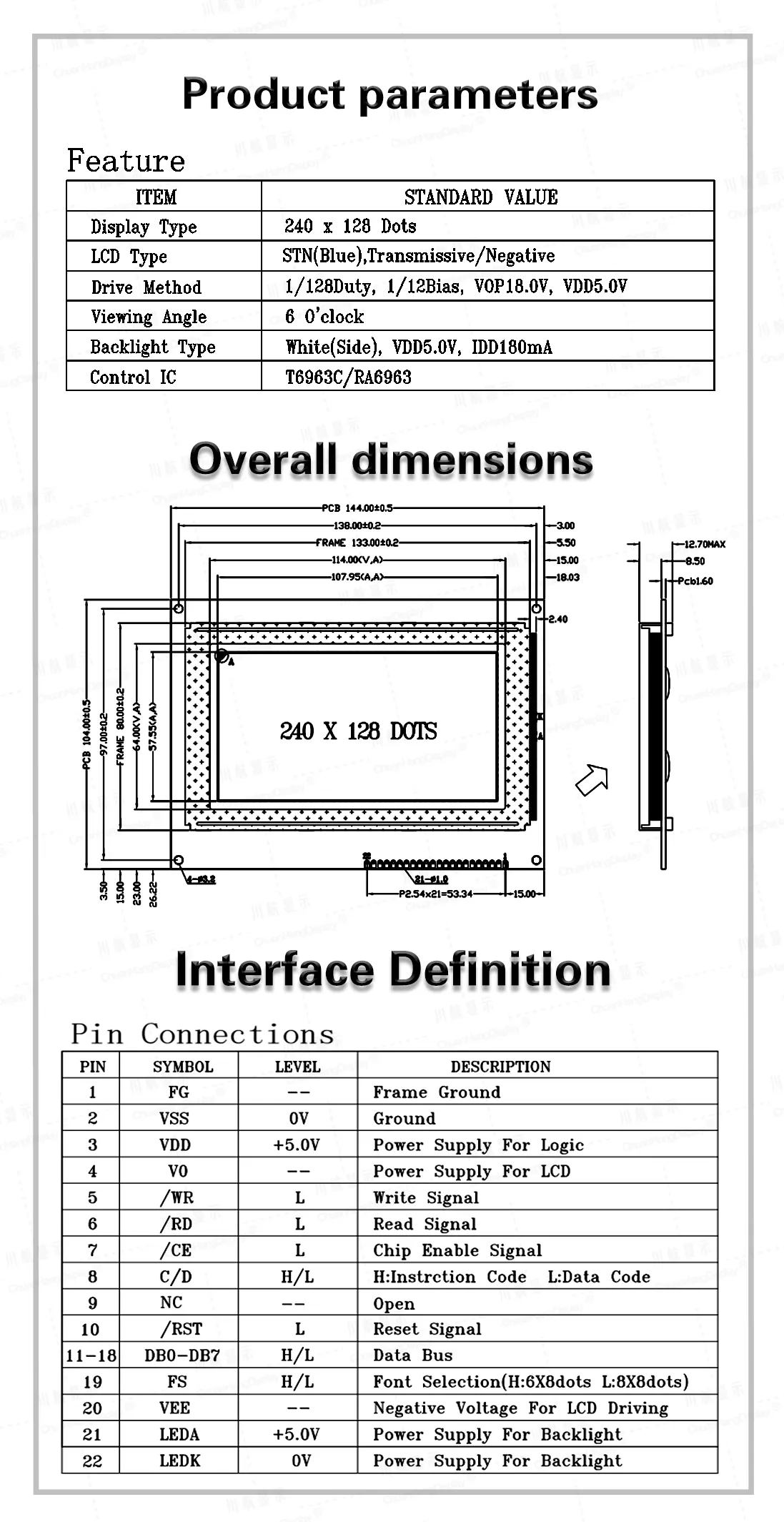

1.4 LED kann von PIN2, PIN3, PIN21, PIN22 gesteuert werden.

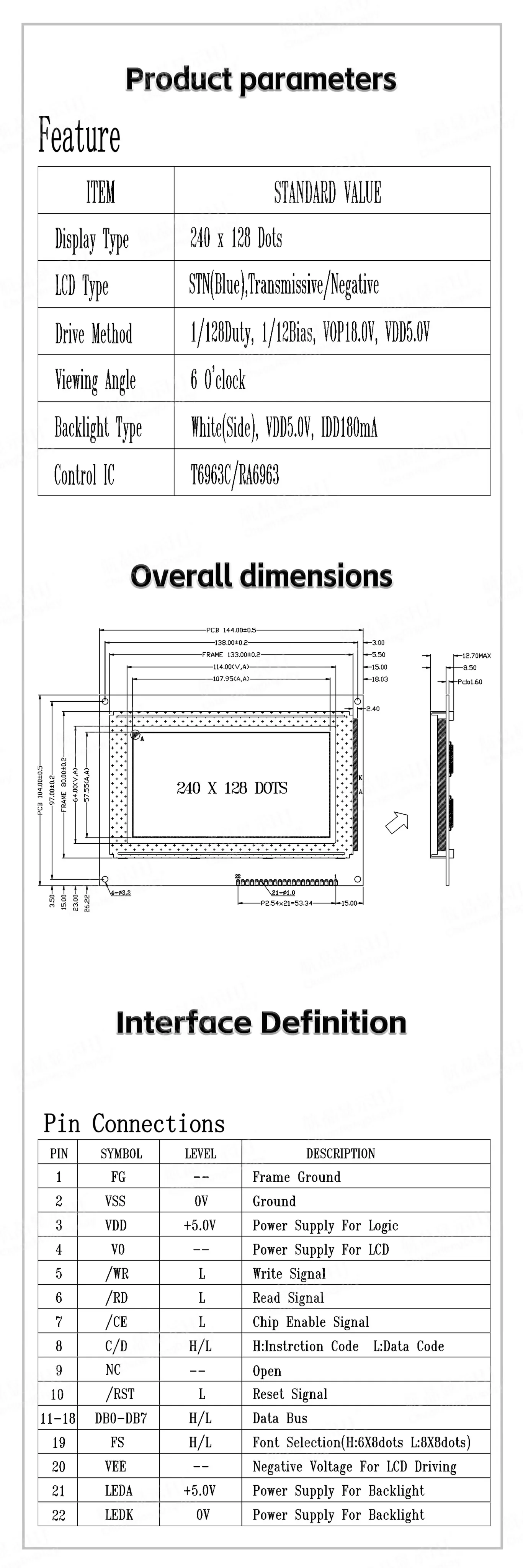

1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 128x240 Bits
●Eingebautes Zeichenbibliothek-ROM (CGROM): 128 Zeichen
●Grafikmodus, Textmodus, gemischter Grafik-Text-Modus.
●Ein Bildschirm zeigt 15 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x128 Punktmatrix:
●Eingebauter negativer Spannungsausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport, 8080-Timing.
1.2 IC verwendet t6963c/uc6963, der Chip hat ein eingebautes Zeichenbibliothek-ROM (CGROM), keine chinesische Zeichenbibliothek, Programmierer kompilieren chinesische Zeichenbibliothek.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, der Strom ohne Hintergrundbeleuchtung liegt innerhalb von 20mA und der Strom mit Hintergrundbeleuchtung liegt innerhalb von 180mA.
1.4 LED kann von PIN2, PIN3, PIN21, PIN22 gesteuert werden.
1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 128x240 Bits
●Eingebautes Zeichenbibliothek-ROM (CGROM): 128 Zeichen
●Grafikmodus, Textmodus, gemischter Grafik-Text-Modus.
●Ein Bildschirm zeigt 15 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x128 Punktmatrix:
●Eingebauter negativer Spannungsausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport, 8080-Timing.
