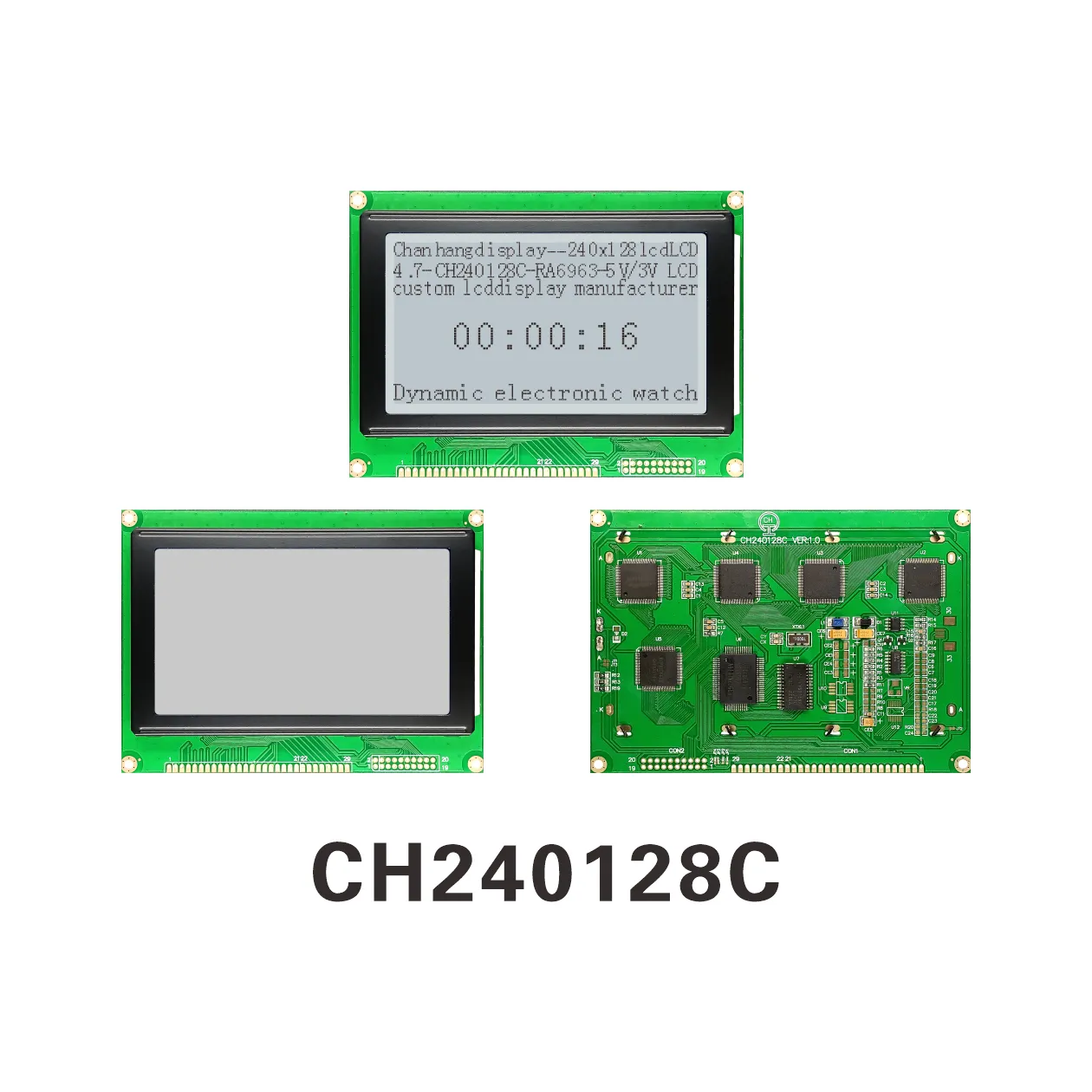

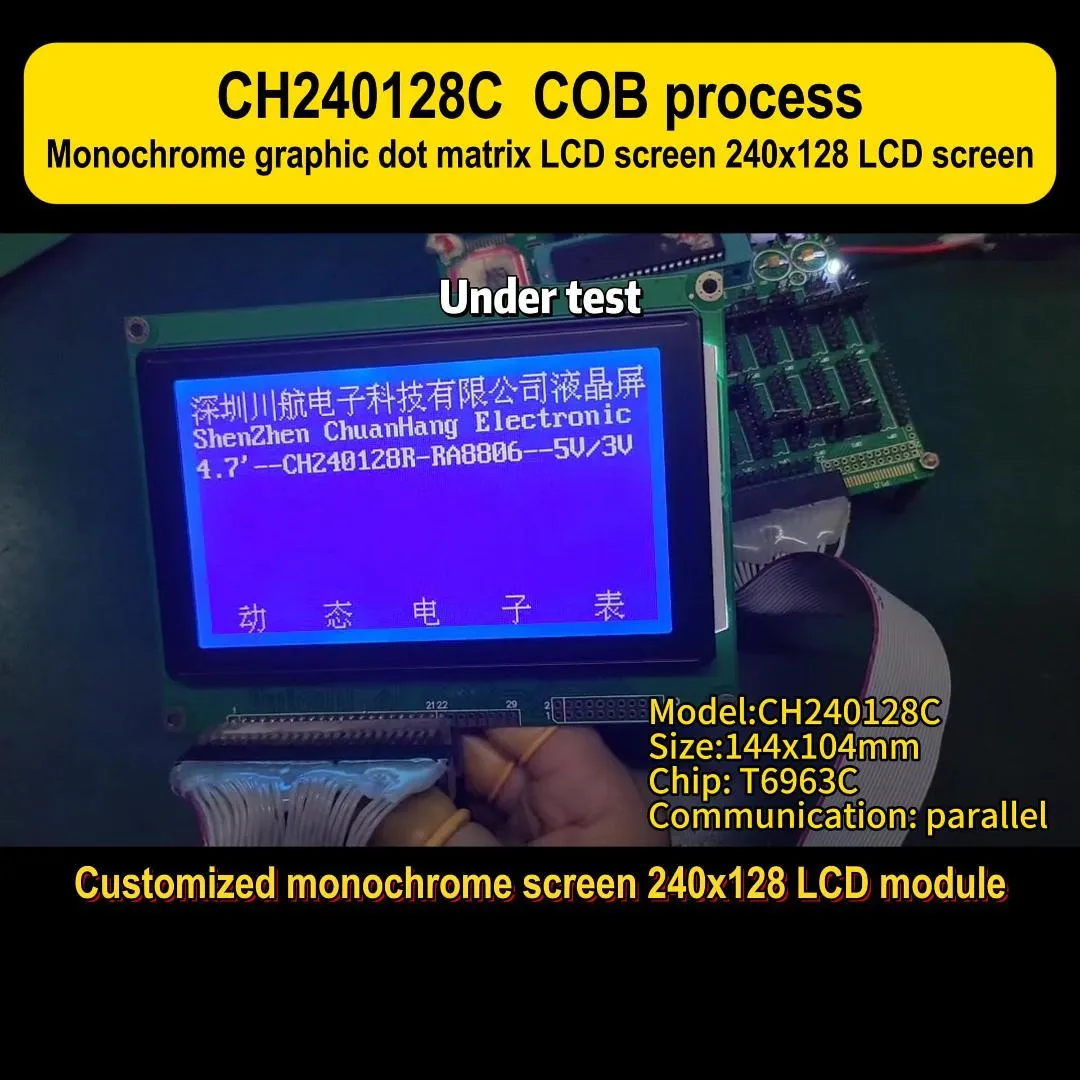

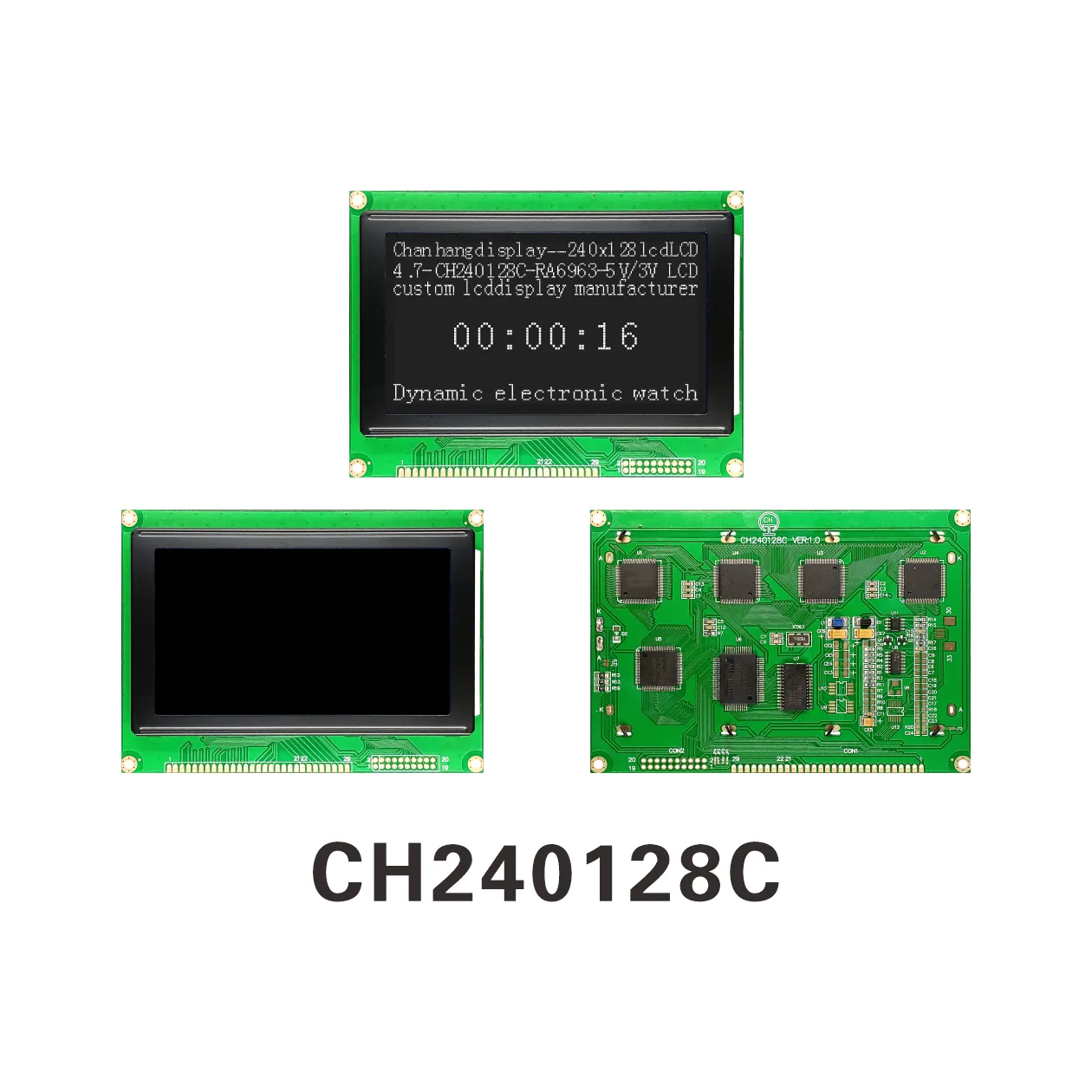

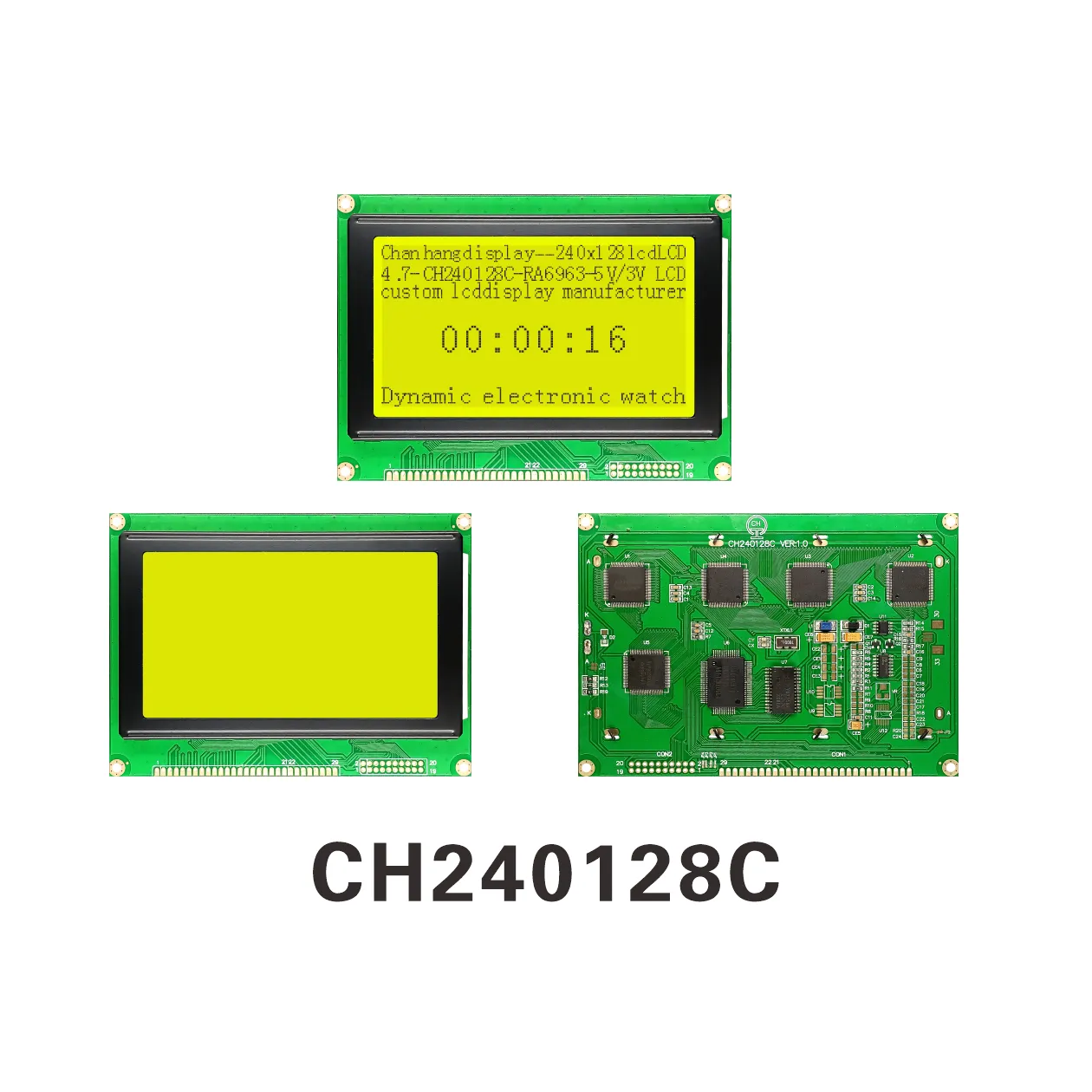

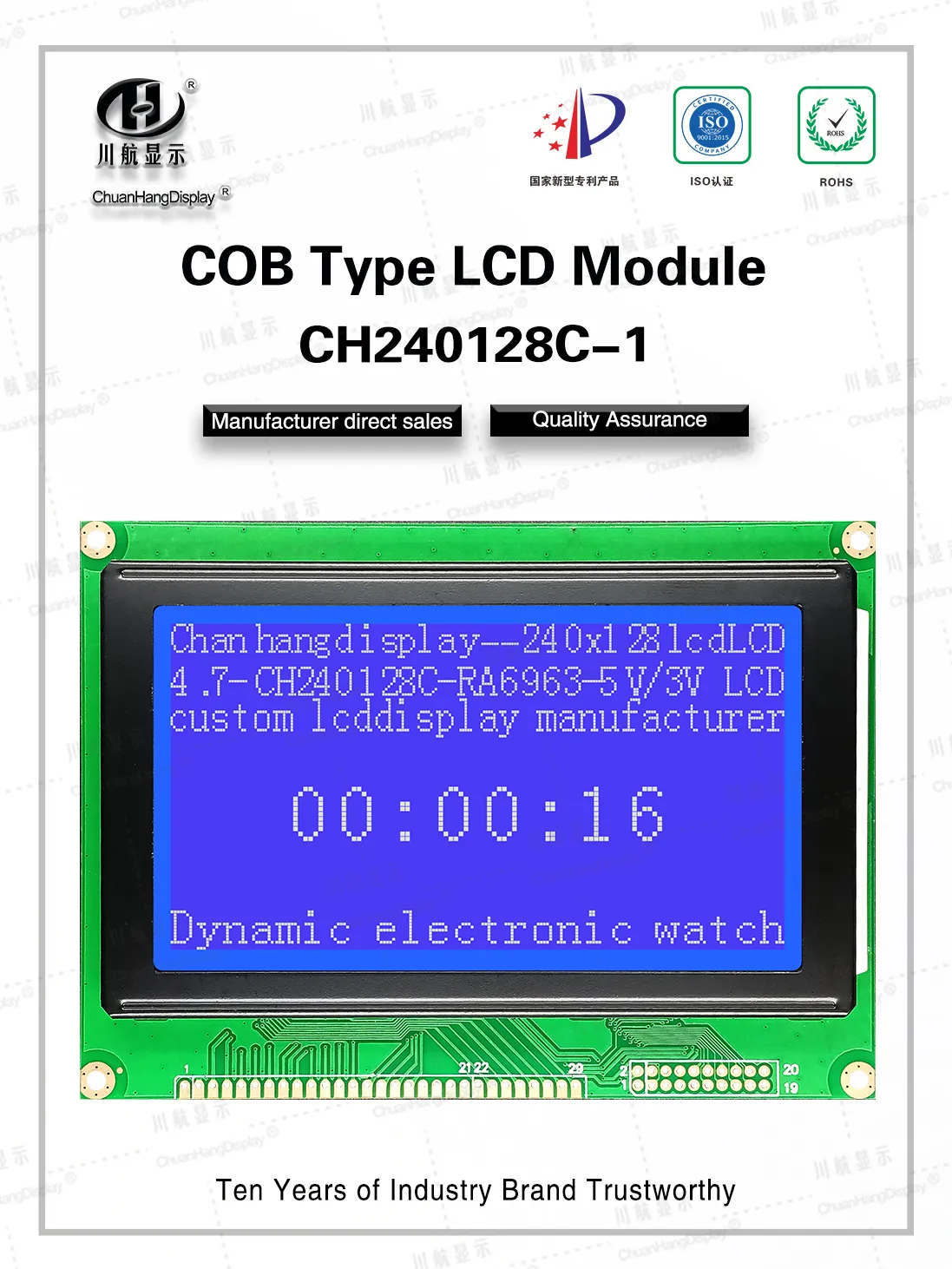

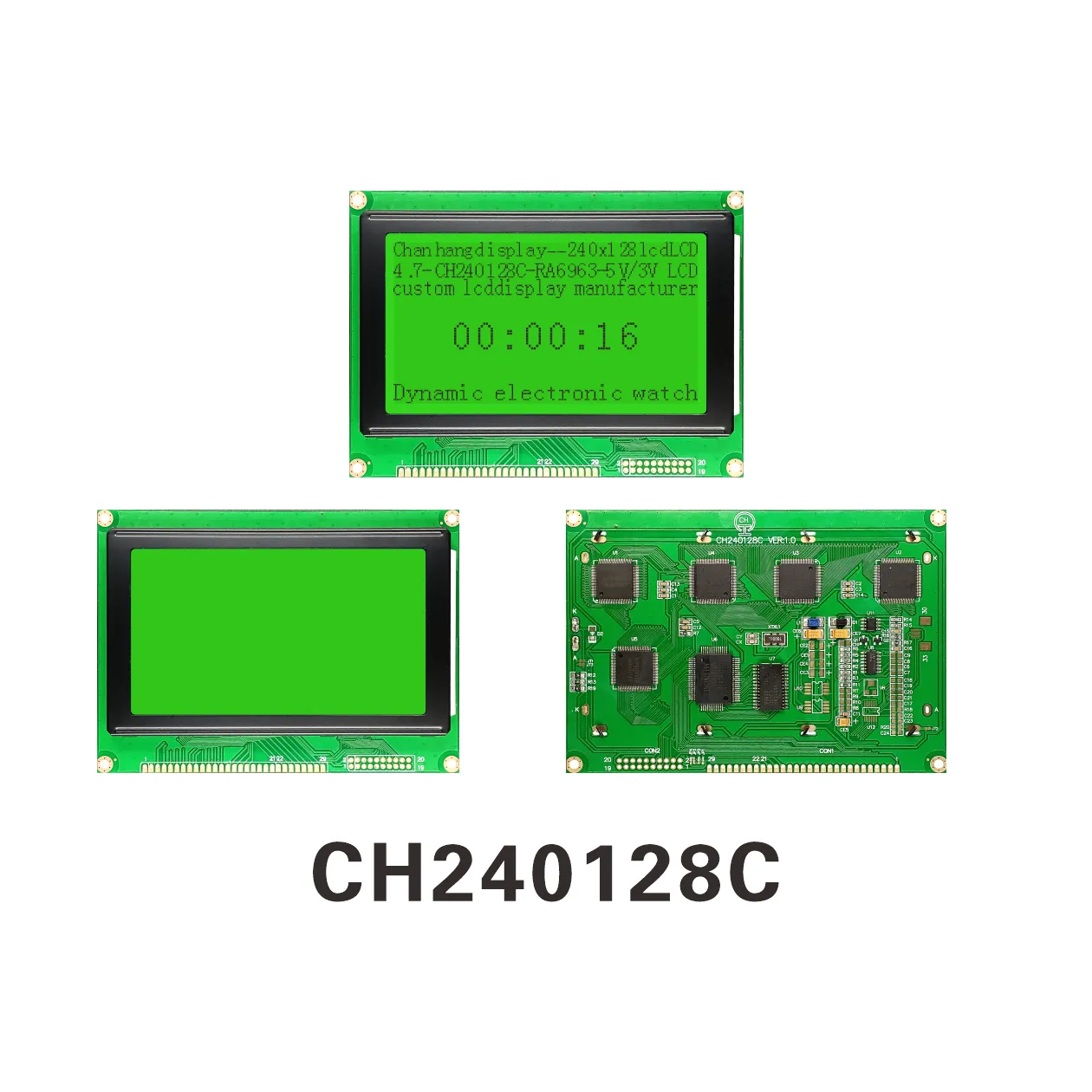

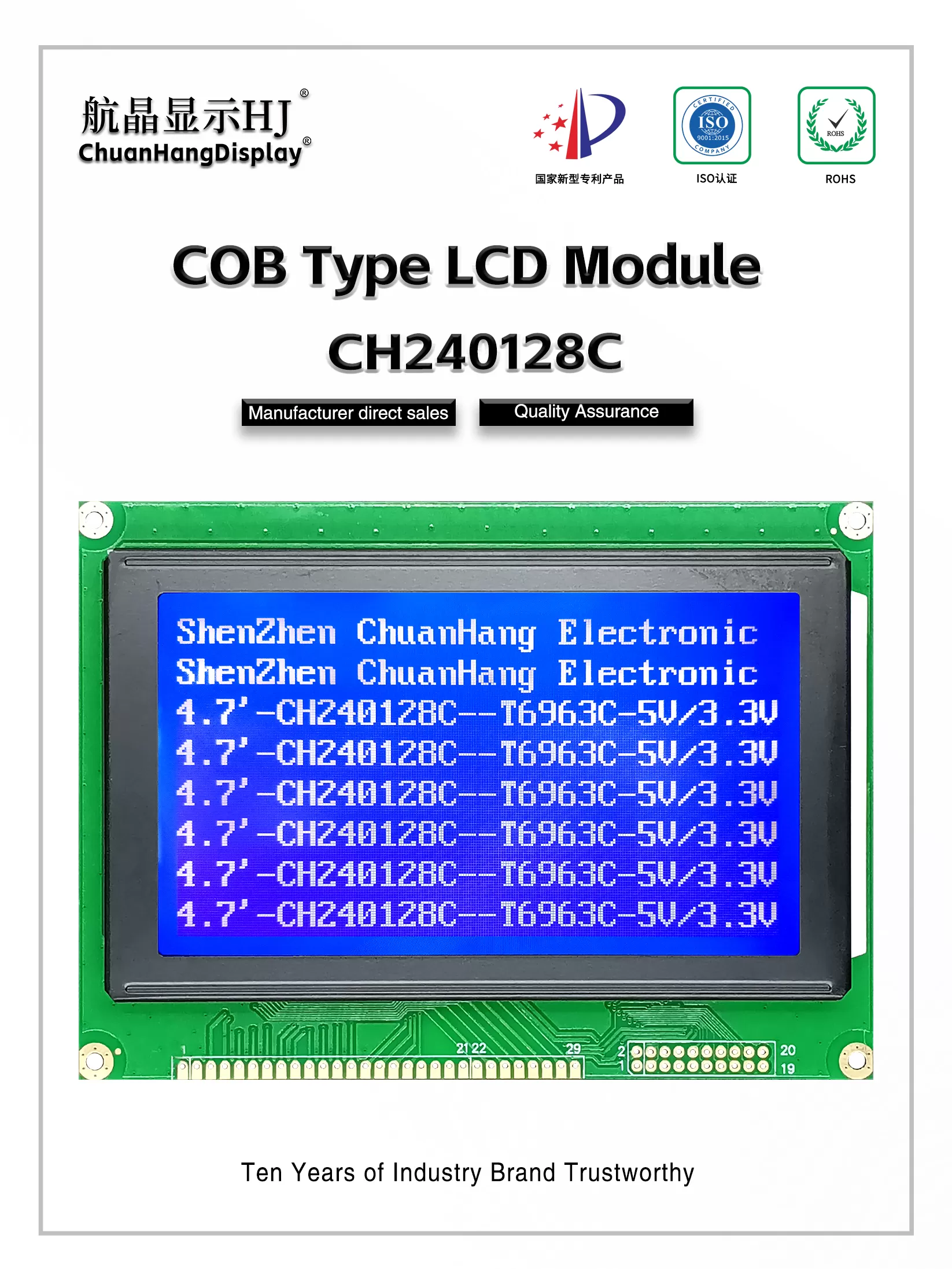

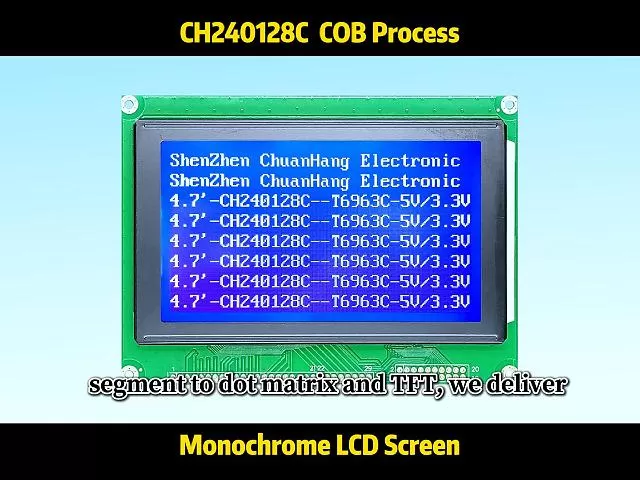

CH240128C Grafik-LCD-Display
Produktbeschreibung

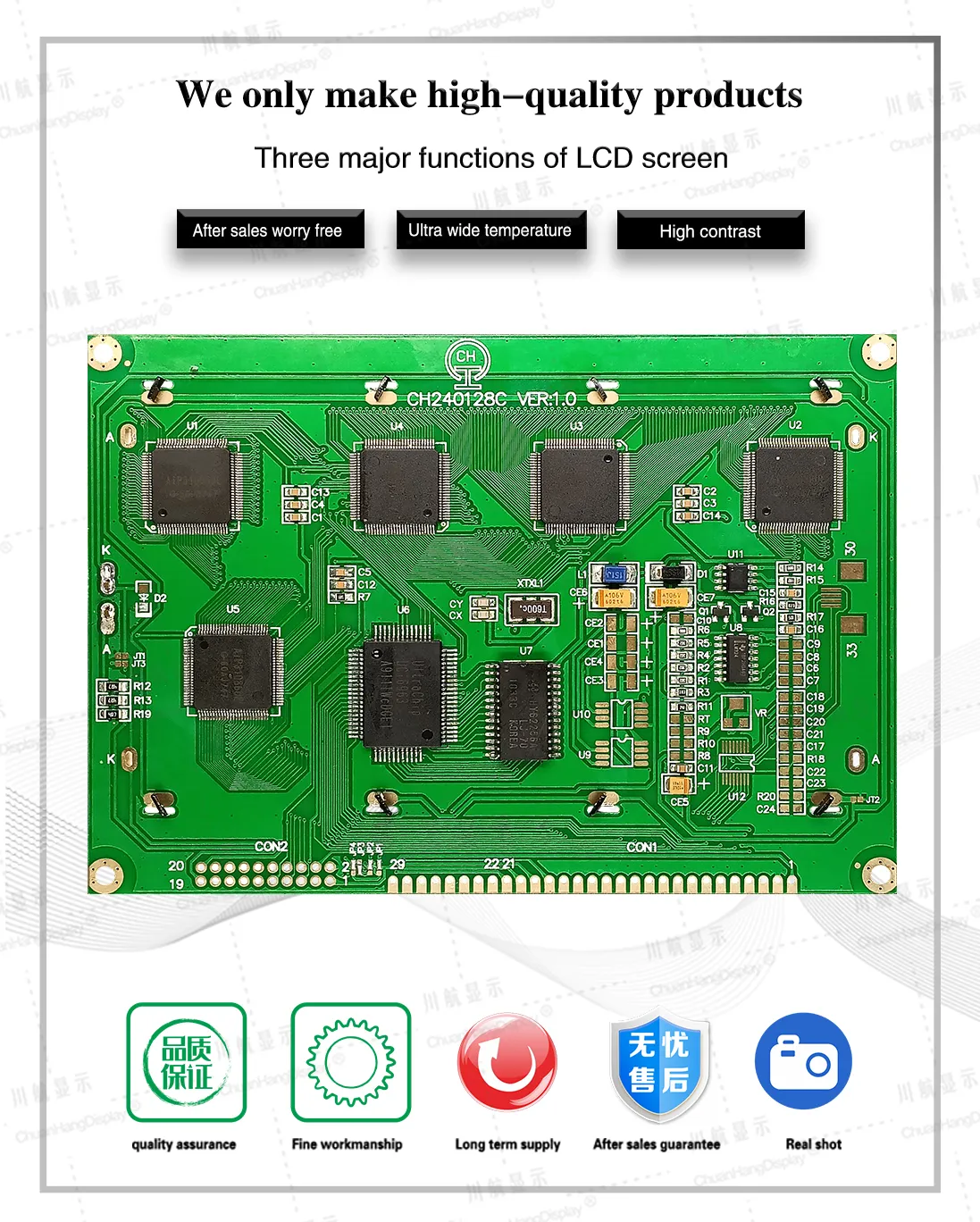

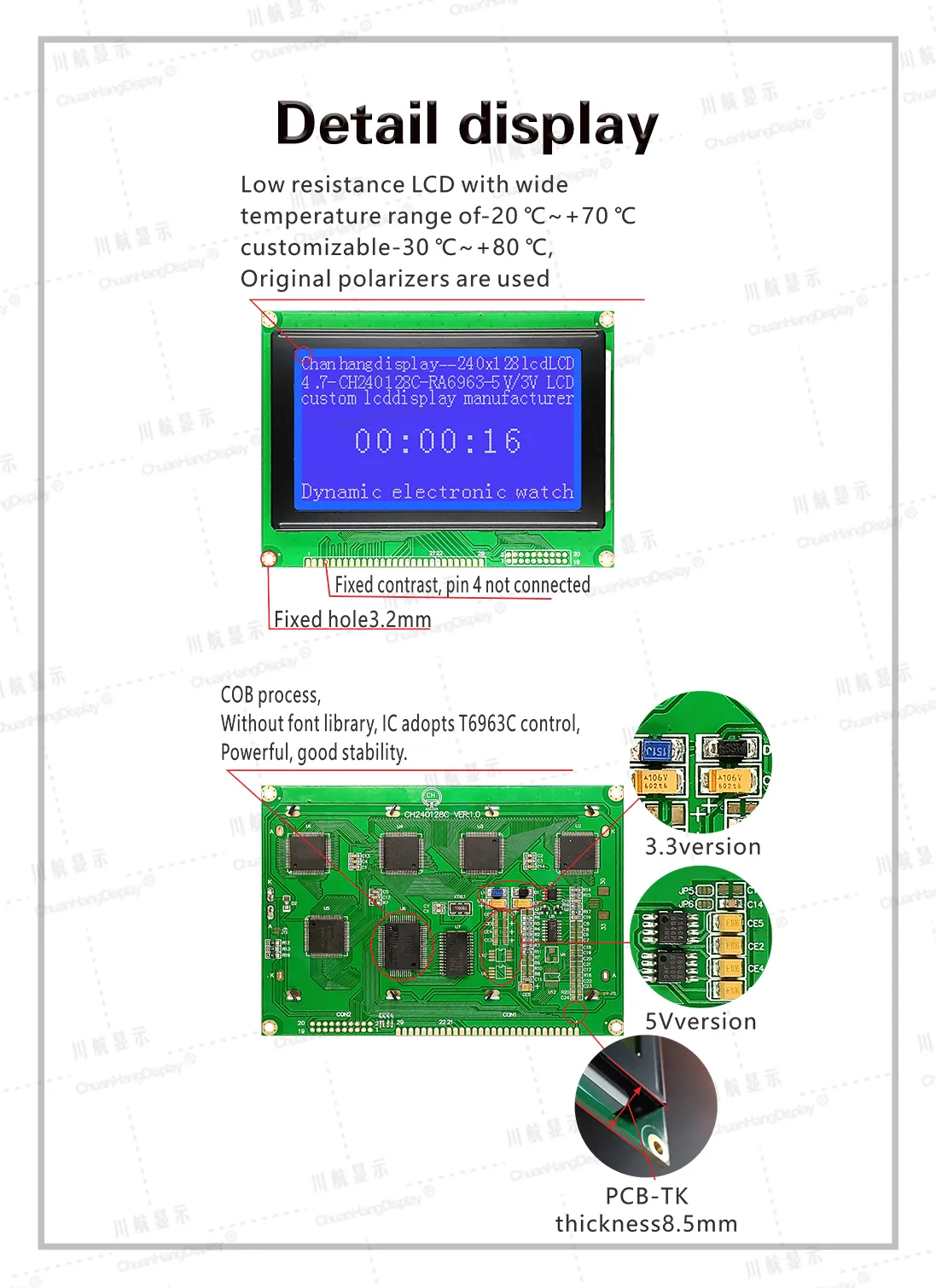

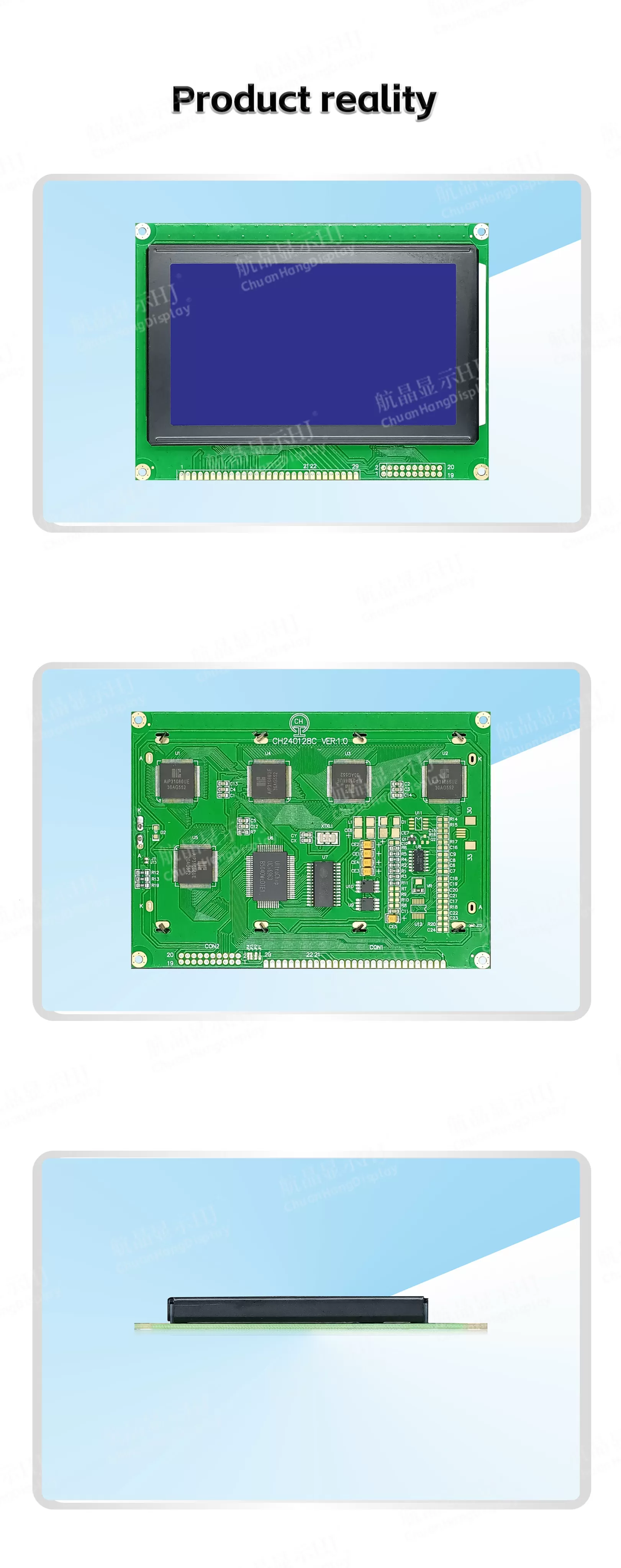

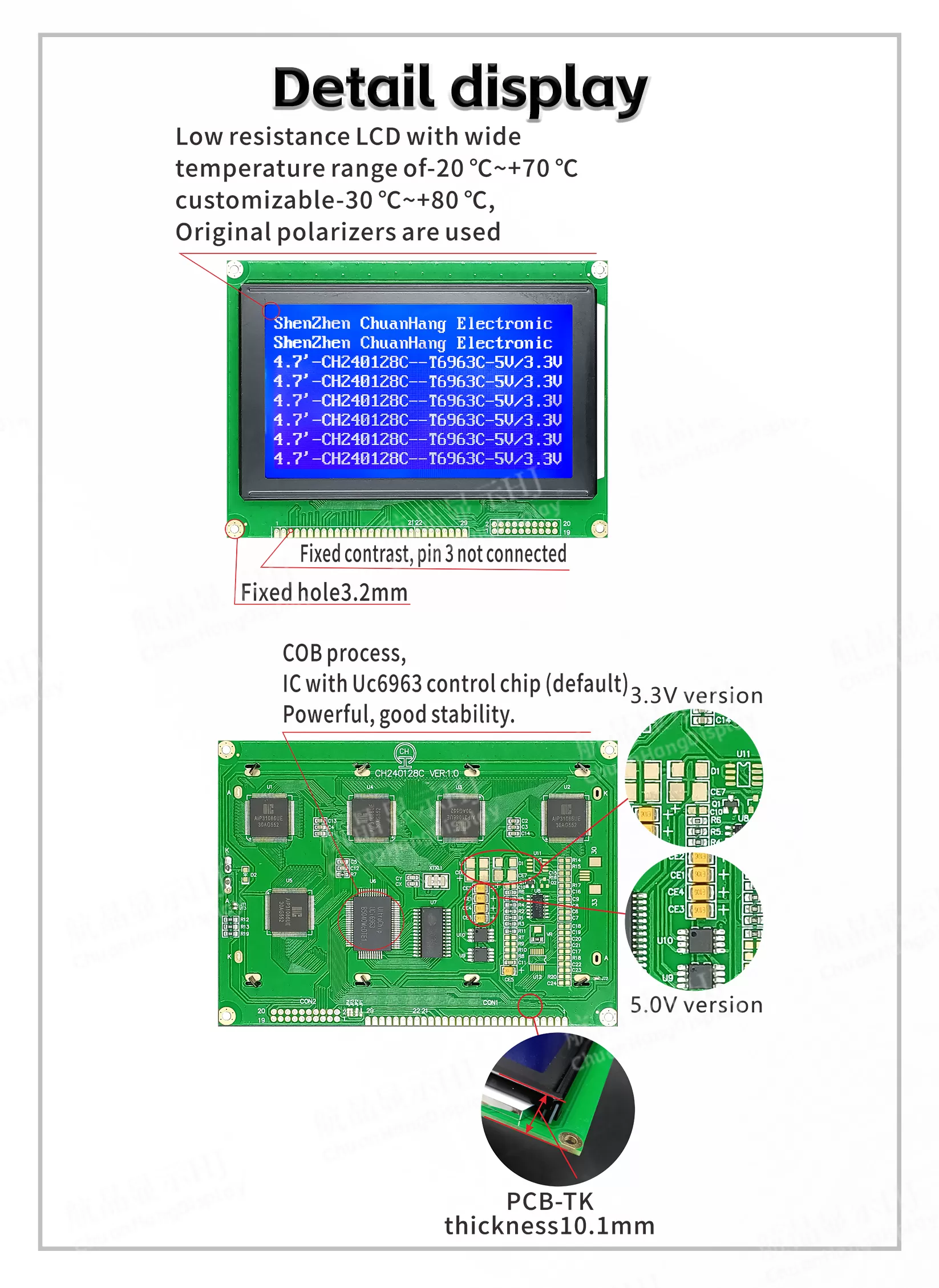

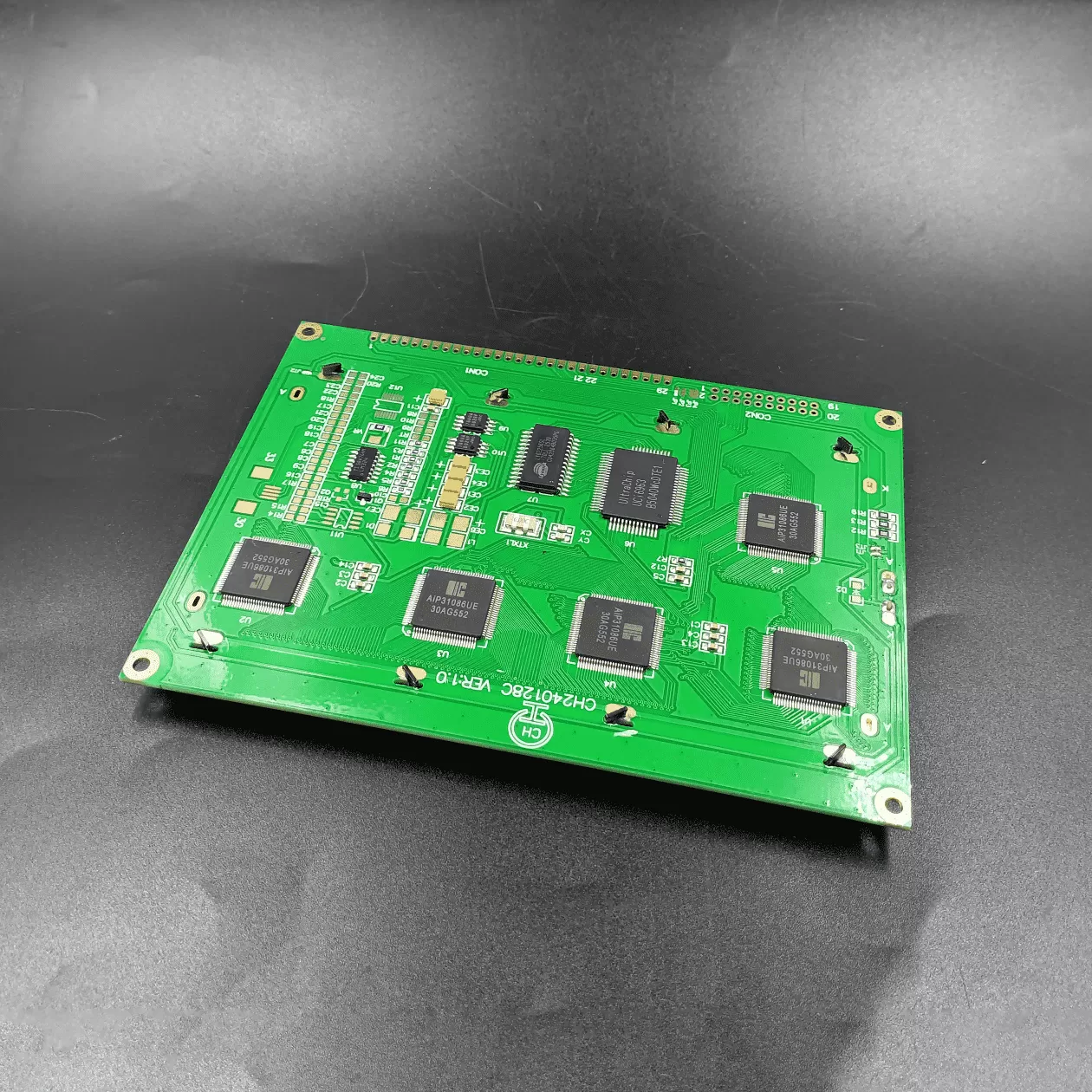

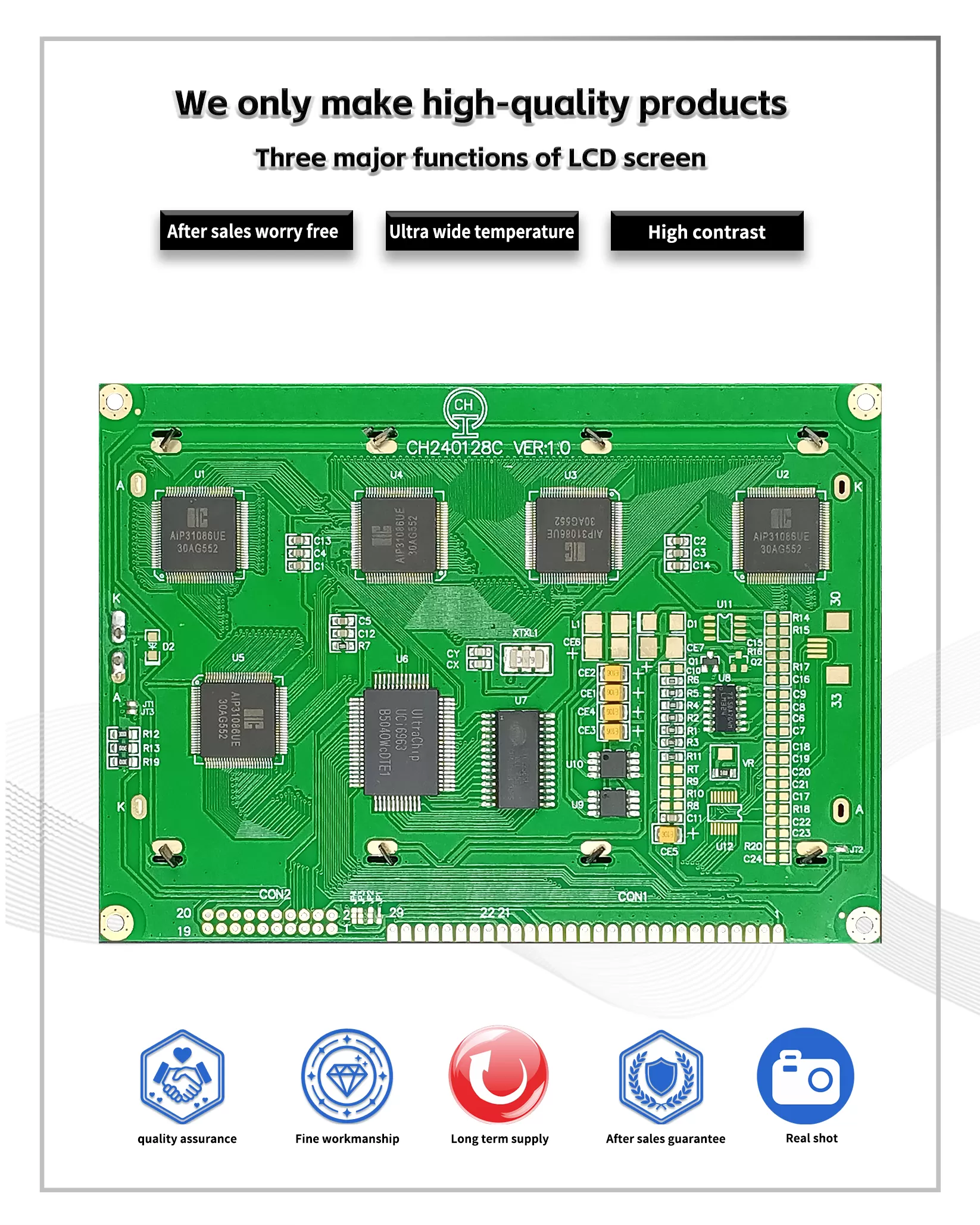

1.1 COB-Prozess, das Produkt wird mit einer Leiterplatte geliefert, Hintergrundbeleuchtung, leitfähige Bandverbindung, stabile Struktur.
1.2 IC verwendet t6963c/uc6963, der Chip hat ein eingebautes Zeichenbibliothek-ROM (CGROM), keine chinesische Zeichenbibliothek, Programmierer kompilieren chinesische Zeichenbibliothek.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, der Strom ohne Hintergrundbeleuchtung liegt innerhalb von 20mA, und der Strom mit Hintergrundbeleuchtung liegt innerhalb von 180mA.

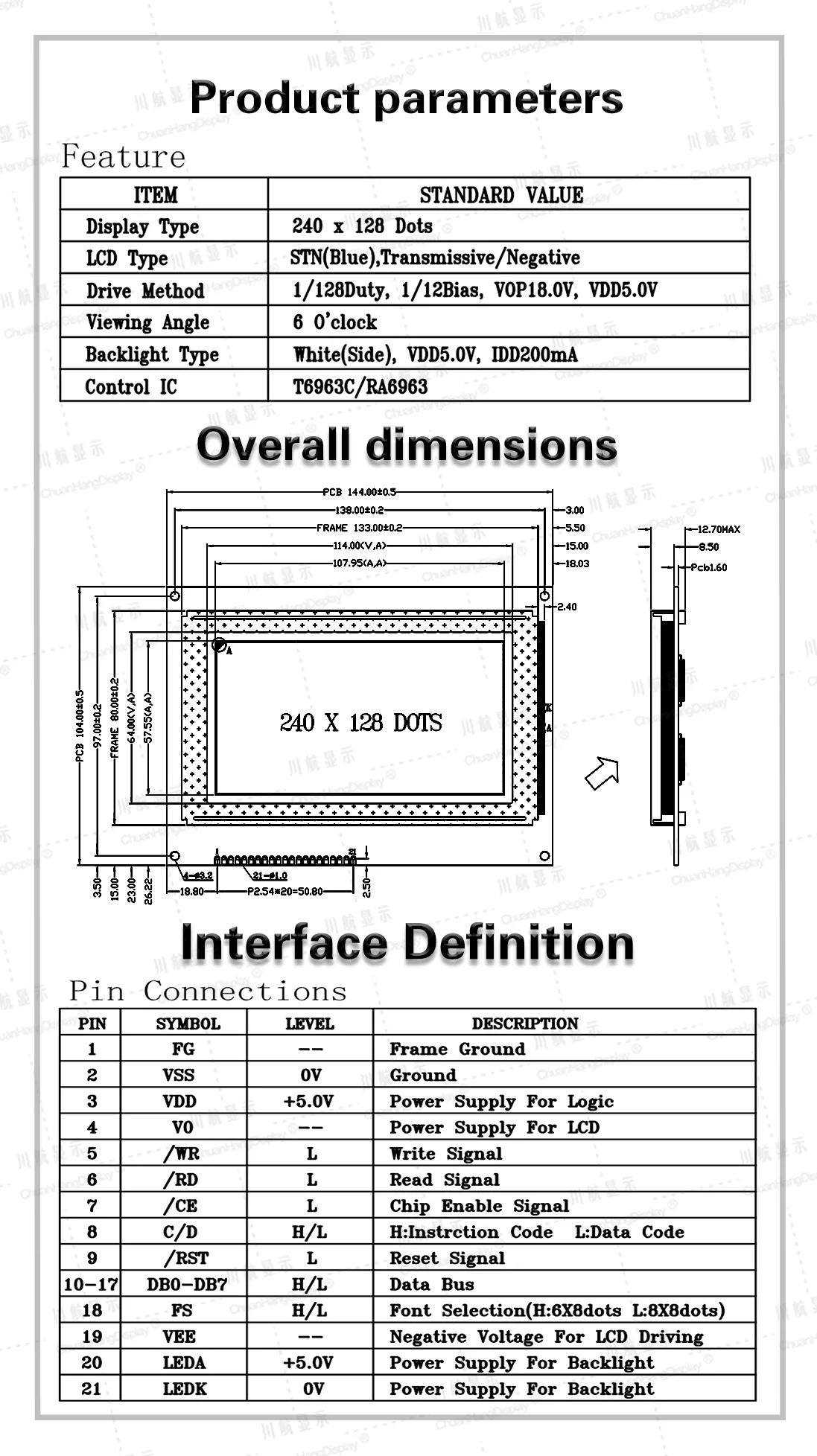

1.4 LED kann von PIN2, PIN3, PIN20, PIN21 betrieben werden:

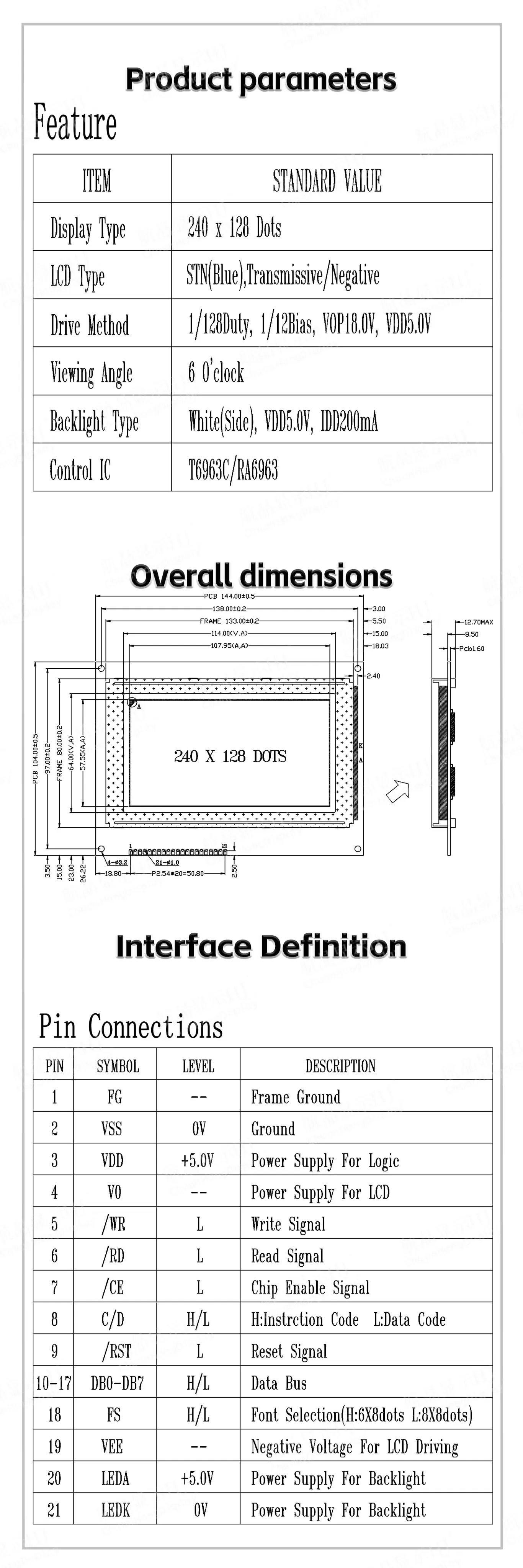

1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 128x240 Bits.
●Eingebautes Zeichenbibliothek-ROM (CGROM): 128 Zeichen Grafikmodus, Textmodus, Grafik-Text-Gemischmodus, ein Bildschirm zeigt 15 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x128 Punktmatrix
●Eingebauter negativer Spannungsausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport, 8080 Timing
