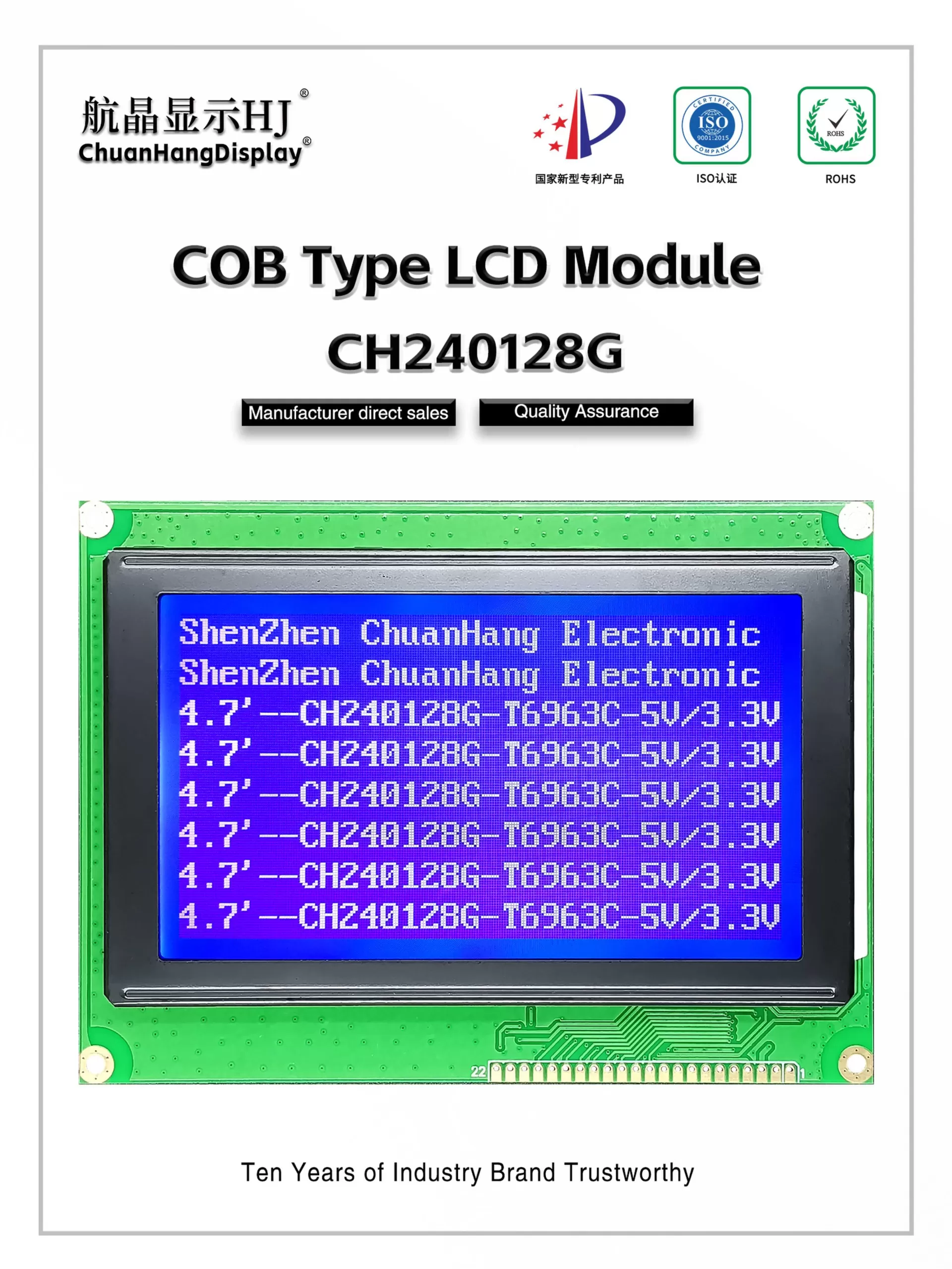

CH240128G Módulo LCD 240x128

Descripción del Producto

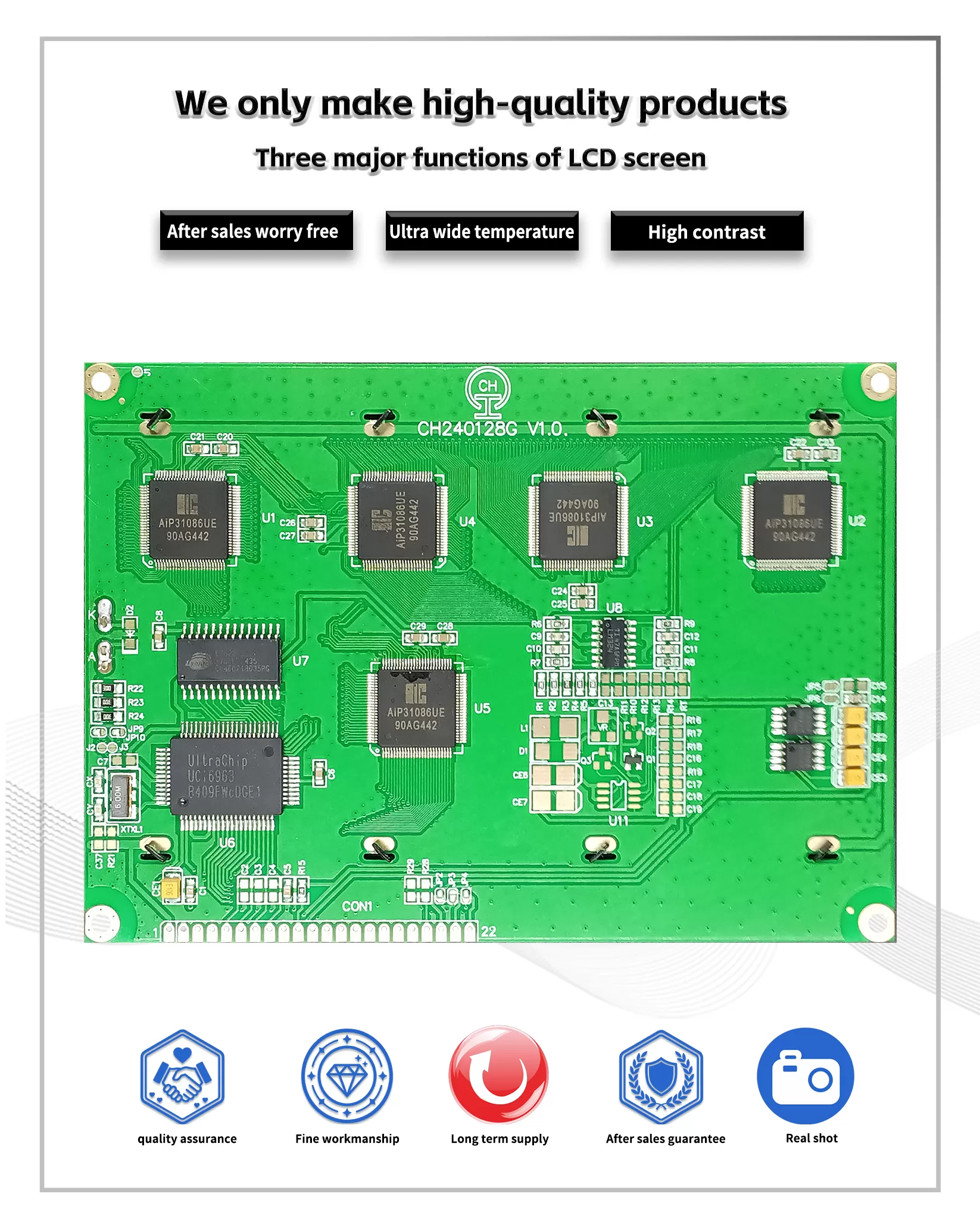

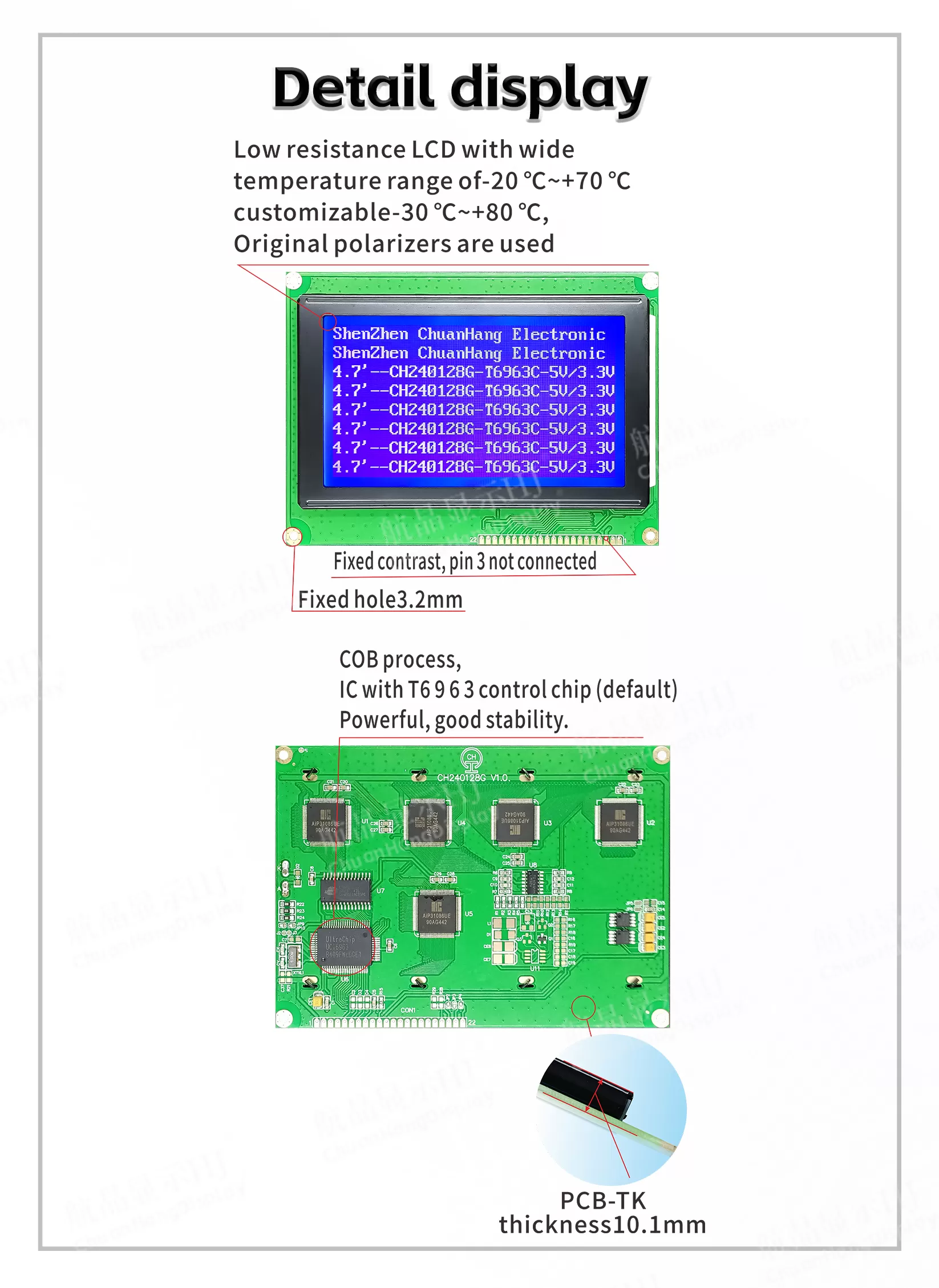

1.1 Proceso C0B, el producto viene con placa PCB, retroiluminación, conexión de cinta conductora, estructura estable.
1.2 IC utiliza t6963c/uc6963, el chip tiene una biblioteca de caracteres ROM (CGROM) incorporada, sin biblioteca de caracteres chinos, los programadores compilan la biblioteca de caracteres chinos.
1.3 Bajo consumo de energía, hay dos modos de suministro de energía de 5V/3.3V, la corriente sin retroiluminación está dentro de 20mA, y la corriente con retroiluminación está dentro de 180mA.
1.4 El LED puede ser impulsado por PIN2, PIN3, PIN21, PIN22.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 128x240 bits
●Biblioteca de caracteres ROM (CGROM) incorporada: 128 caracteres
●Modo gráfico, modo de texto, modo mixto gráfico y texto.
●Una pantalla muestra 15 caracteres x 8 líneas (matriz de puntos 16x16).
●Imagen única ≦240x128 matriz de puntos:
●Salida de voltaje negativo incorporada (VEE), V0 y VEE están desconectados cuando el contraste del módulo está fijo.
●Puerto paralelo de 8 bits, temporización 8080.

Presentación en Video

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH240128G
Resolución	240X128	tamaño de pantalla	4.8
Dimensión externa(LWH)	144.0X104.0X12.7 mm	Área visible(L*W)	114.0X64.0 mm
Área activa(L*W)	107.95X57.55 mm	Tamaño de carácter(L*W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	DC 5V/3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 EN PUNTO	Método de conducción	1/128Duty,1/12Bias
Tipo de pantalla	STN	IC controlador	T6963C
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	DC 5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluye PCB?	Sí
