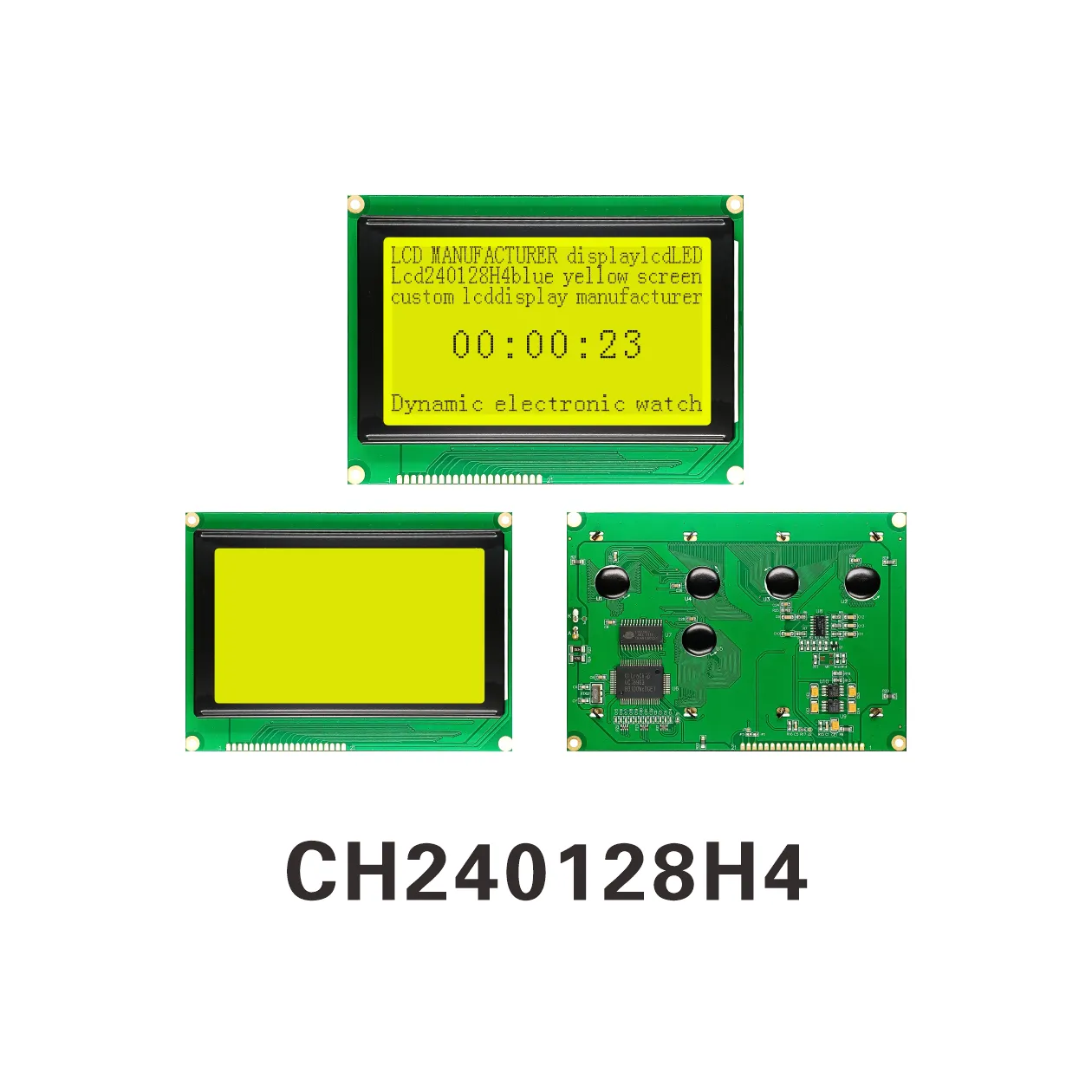

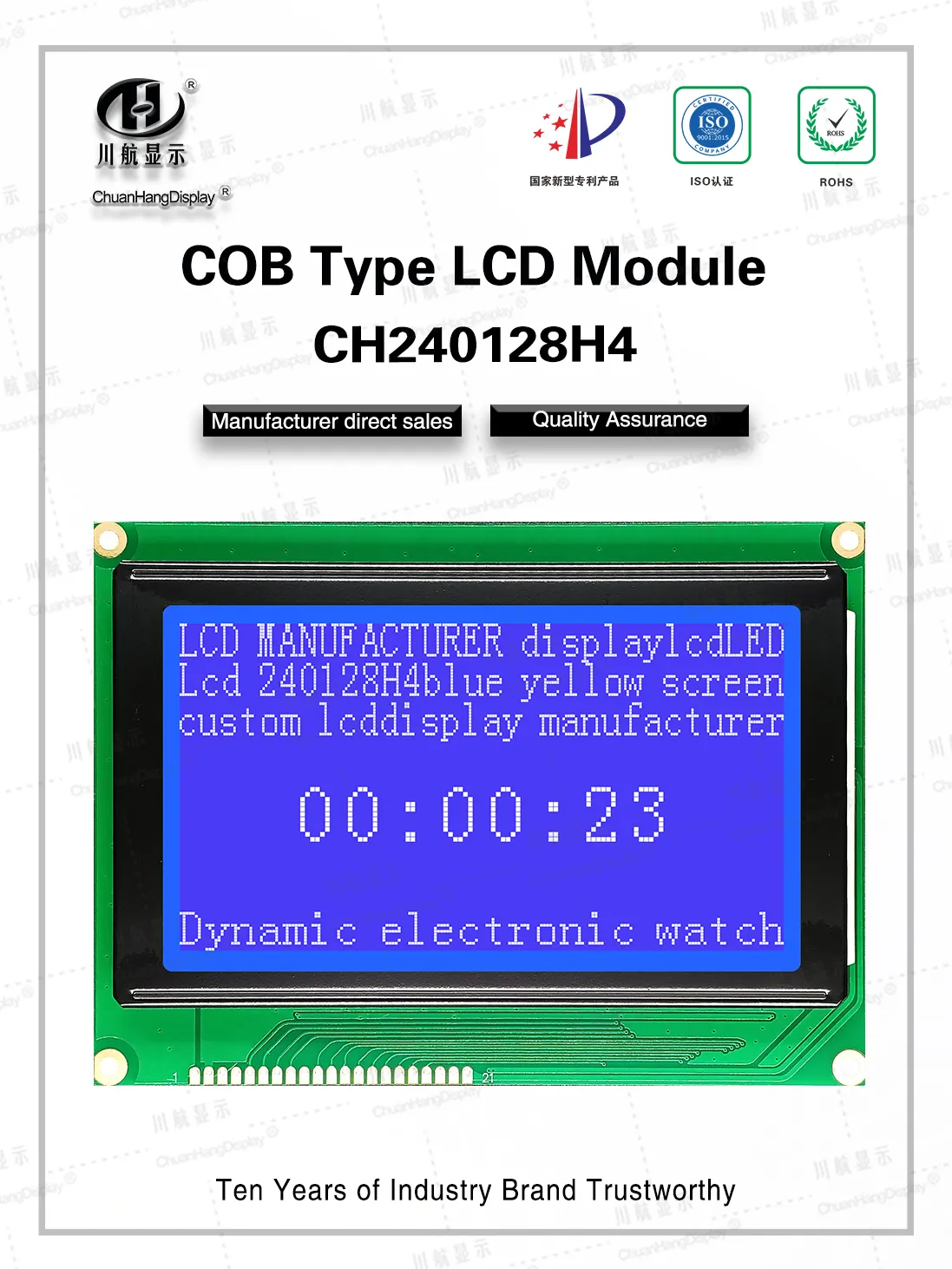

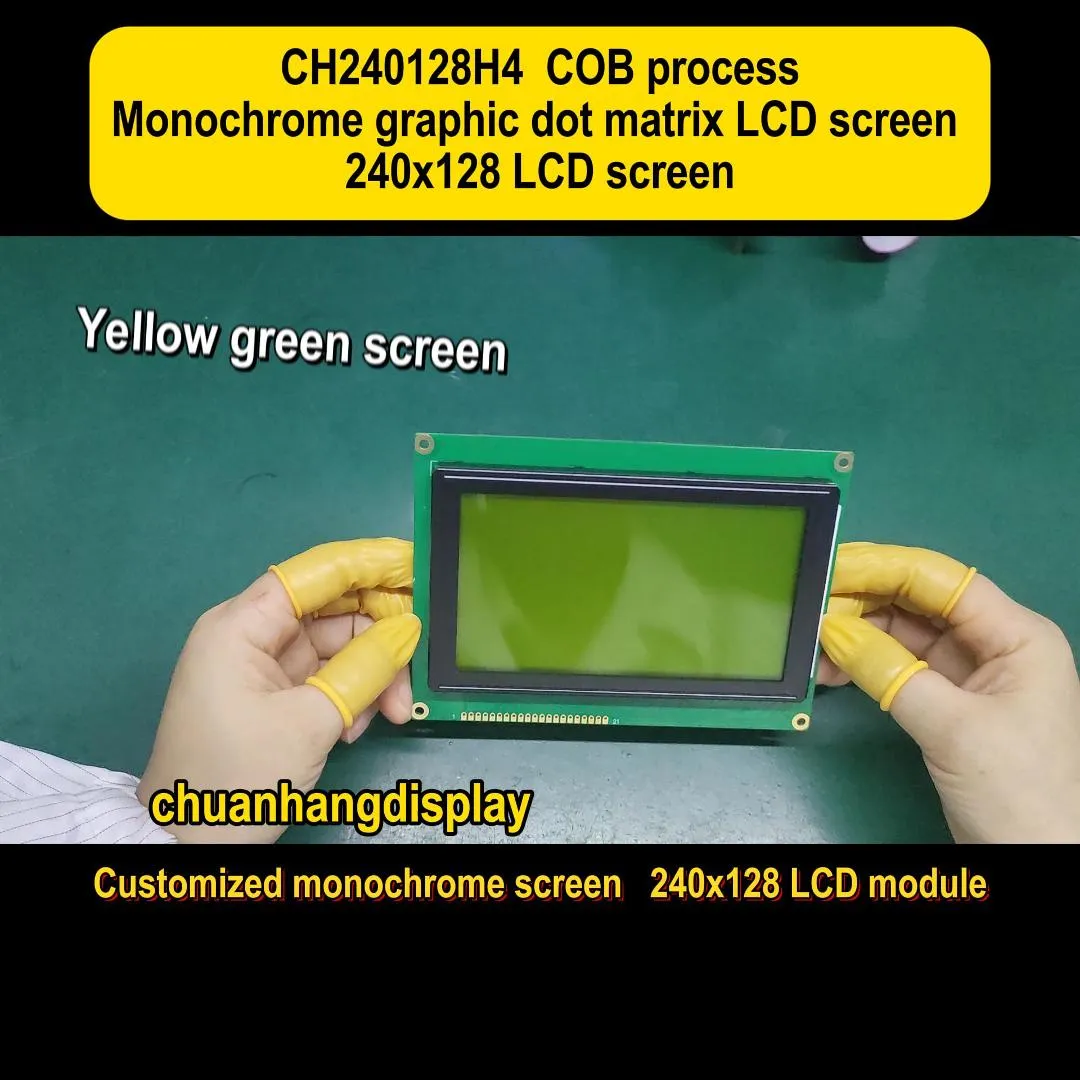

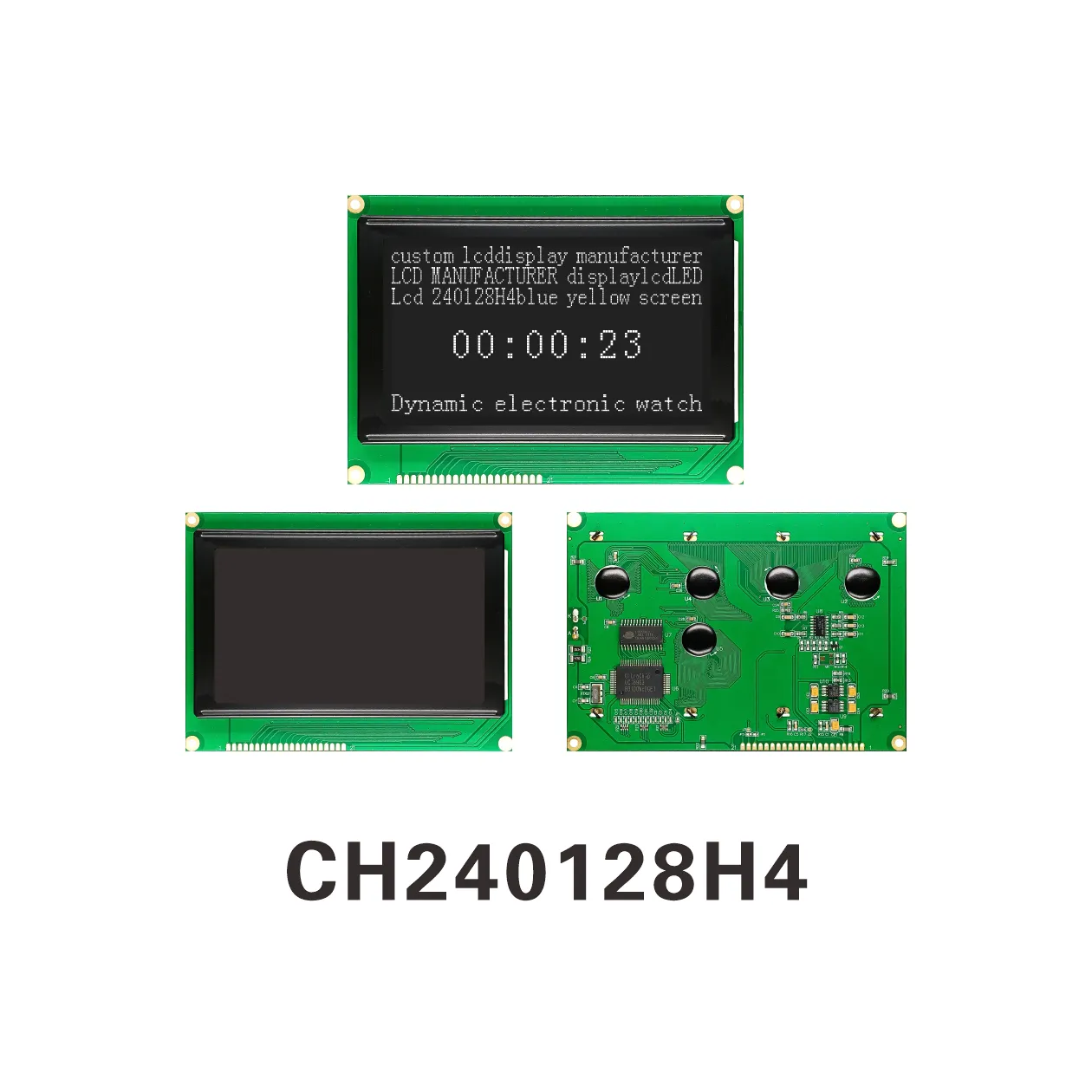

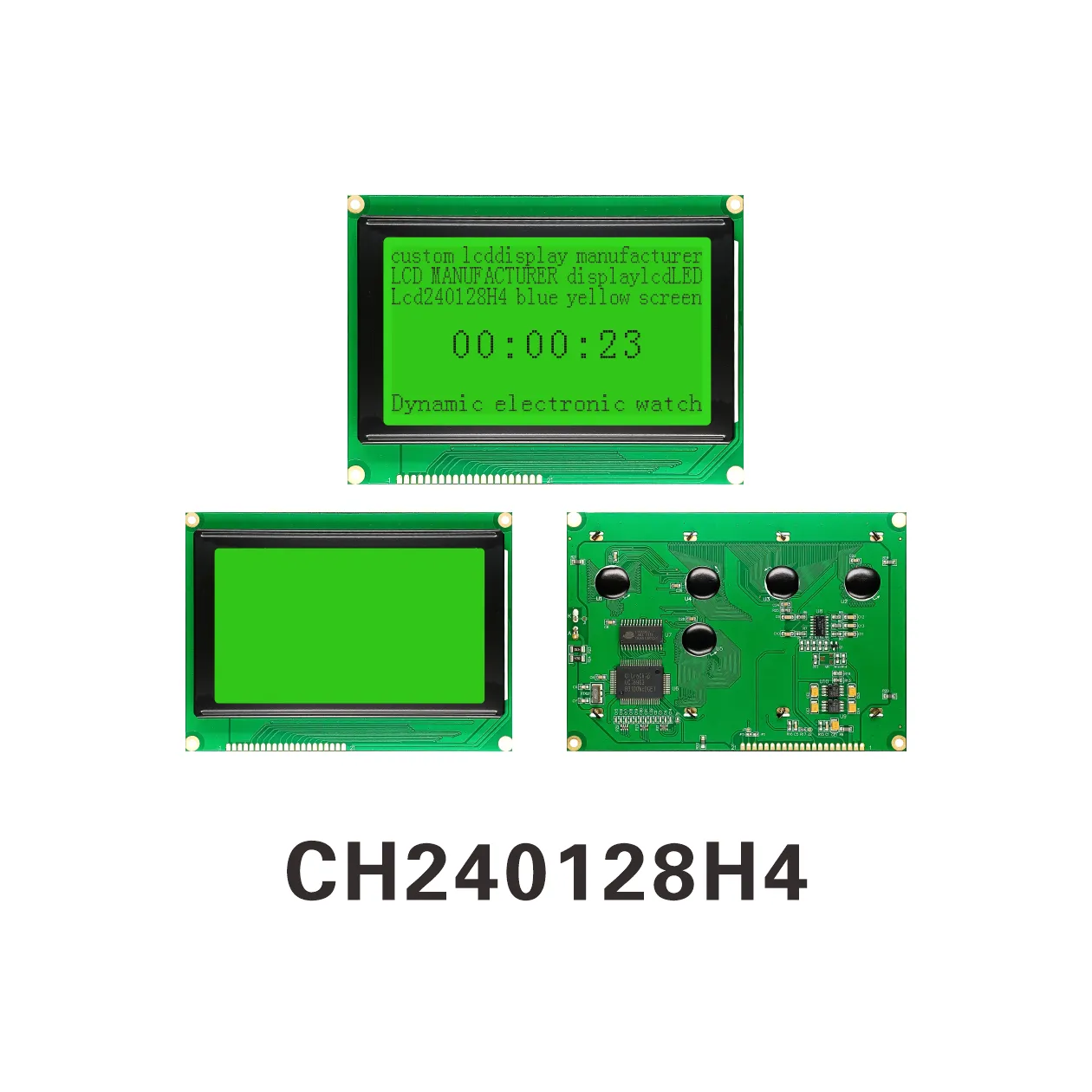

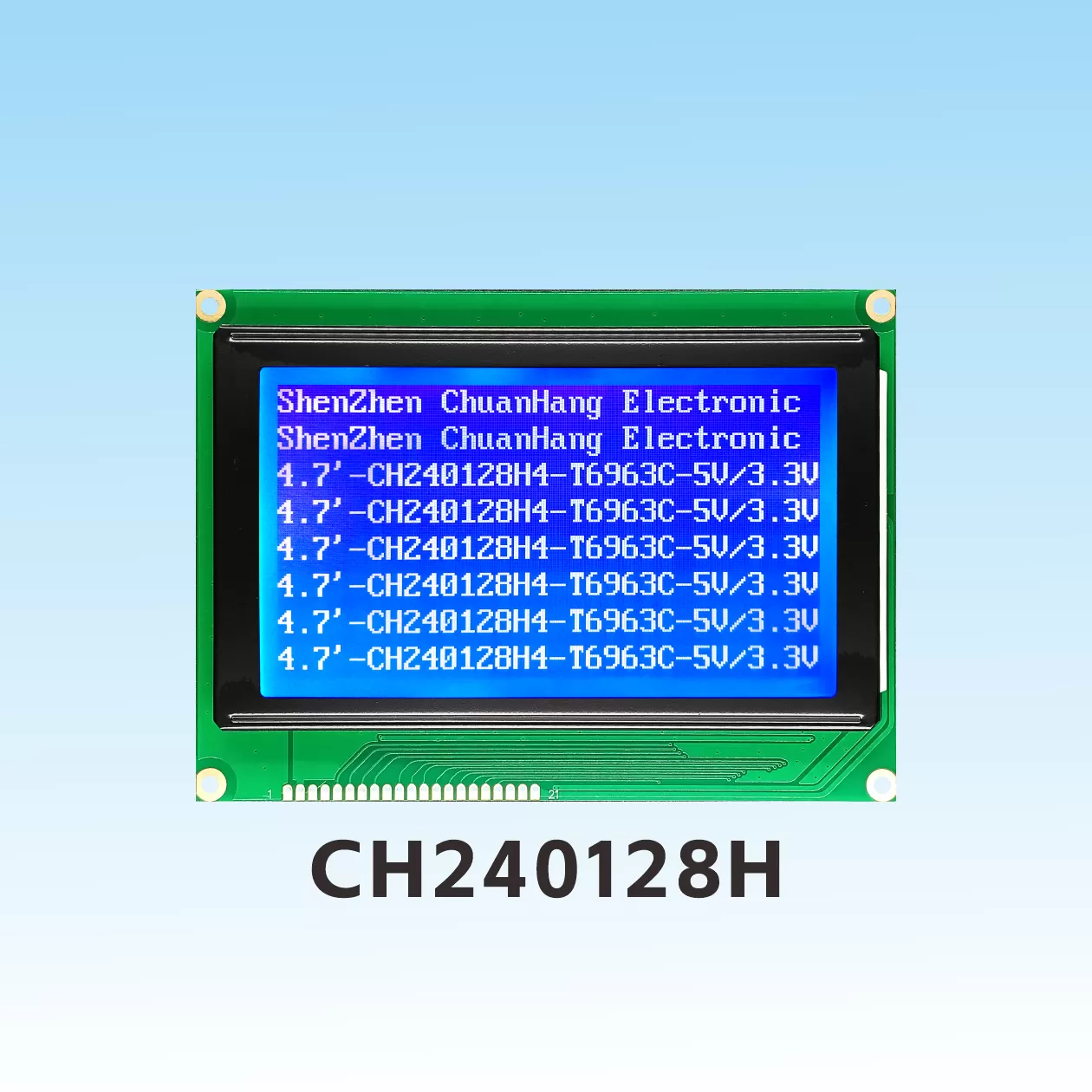

CH240128H4 Chip-on-Board-LCD-Modul 240x128
Produktbeschreibung

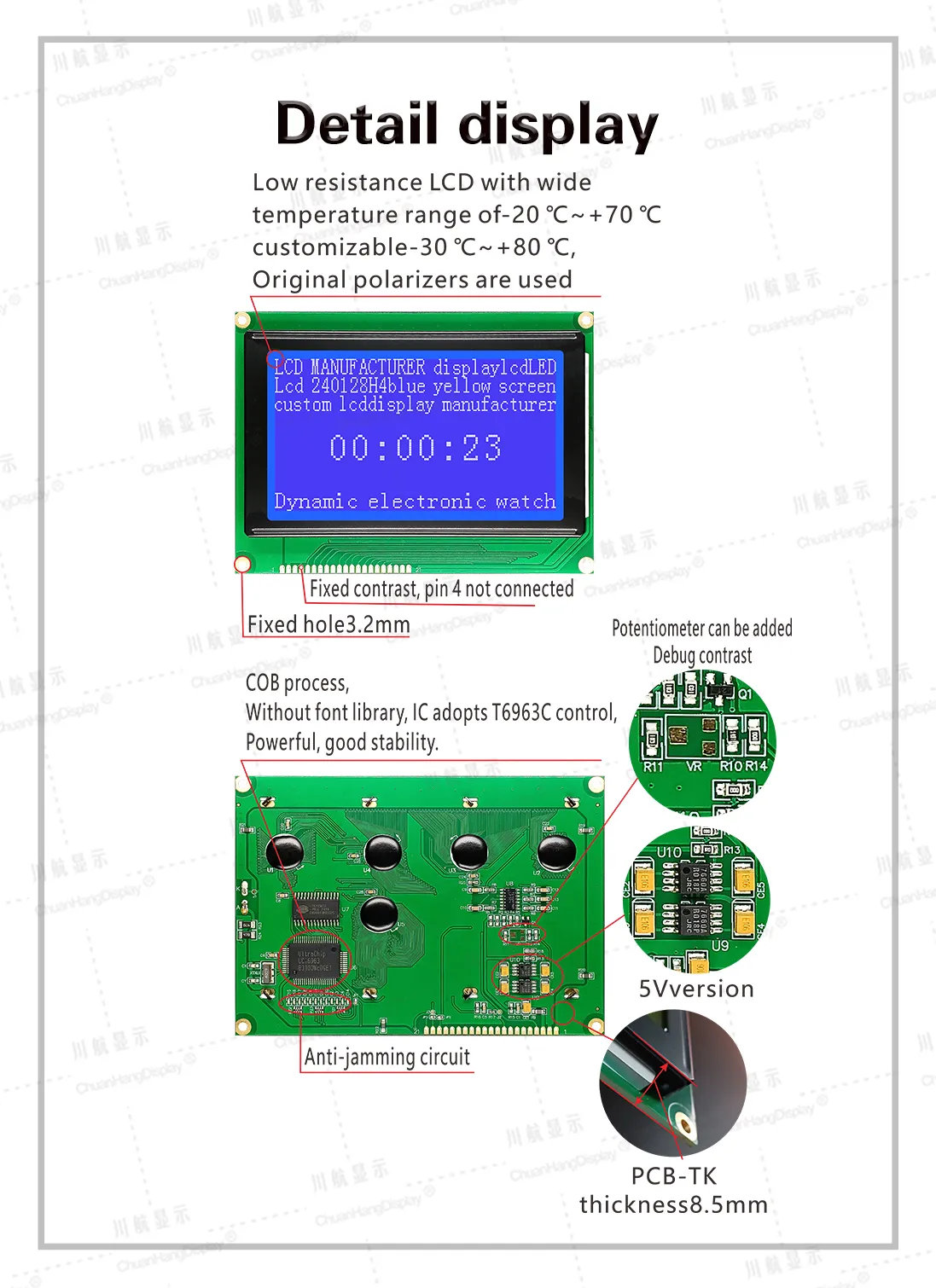

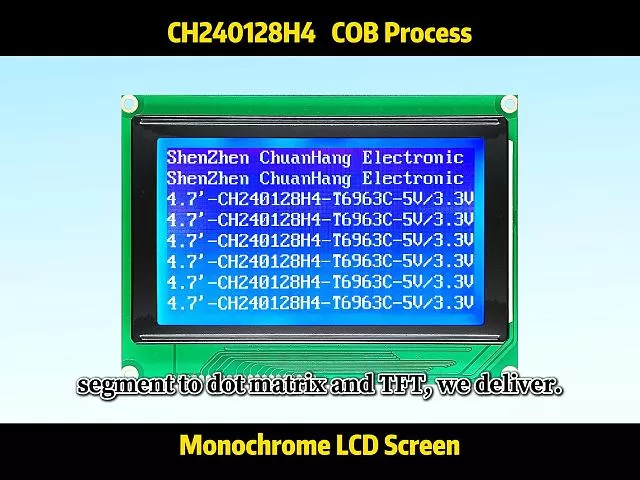

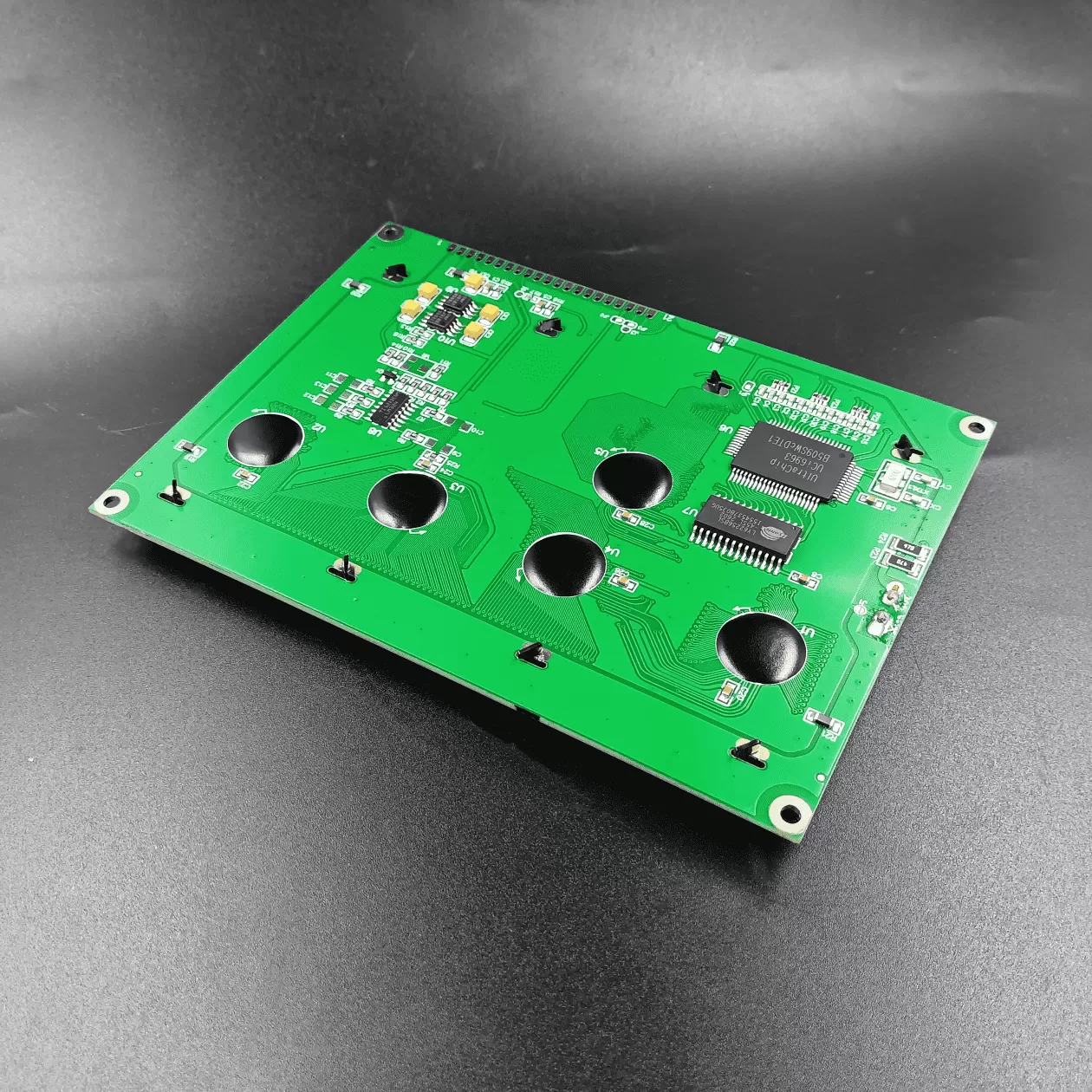

1.1 C0B-Bonding-Prozess, das Produkt wird mit Leiterplatte, Hintergrundbeleuchtung, leitfähiger Bandverbindung, stabiler Struktur geliefert.

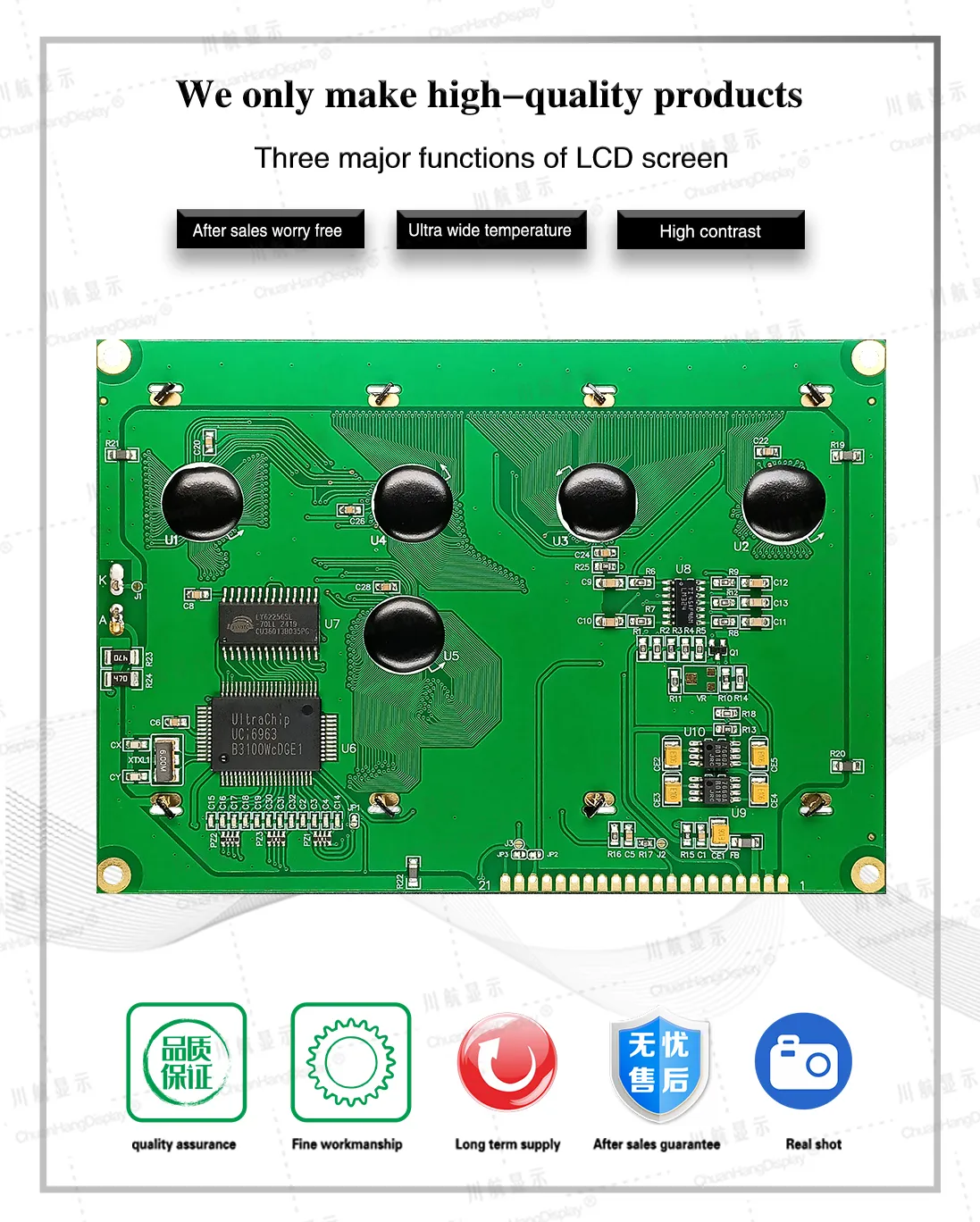

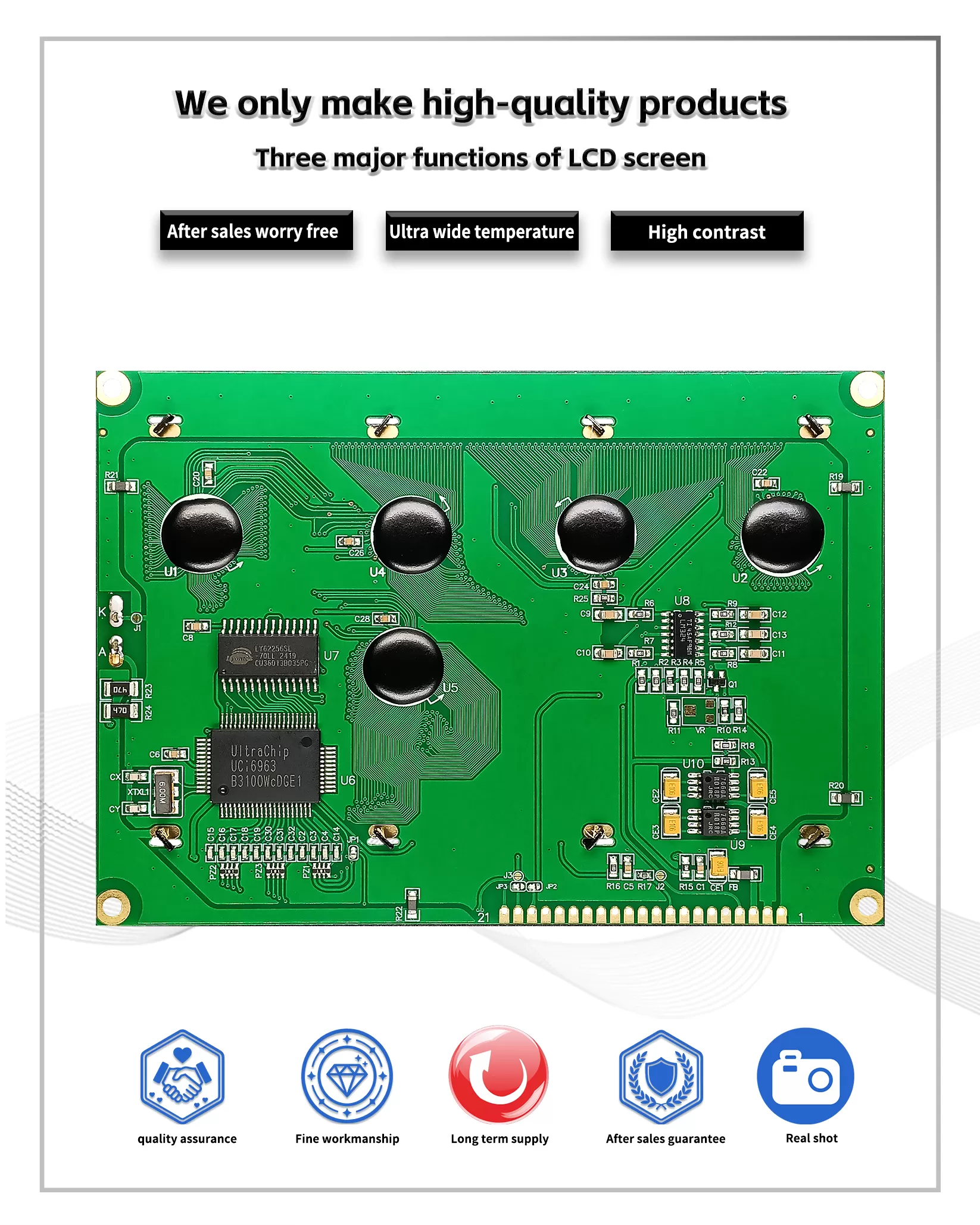

1.2 IC verwendet t6963c/uc6963, der Chip hat ein eingebautes Zeichensatz-ROM (CGROM), keine chinesische Zeichensatzbibliothek, Programmierer kompilieren chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, der Strom ohne Hintergrundbeleuchtung liegt innerhalb von 20mA und der Strom mit Hintergrundbeleuchtung liegt innerhalb von 180mA.
1.4 LED kann von PIN2, PIN3, PIN20, PIN21 angetrieben werden.

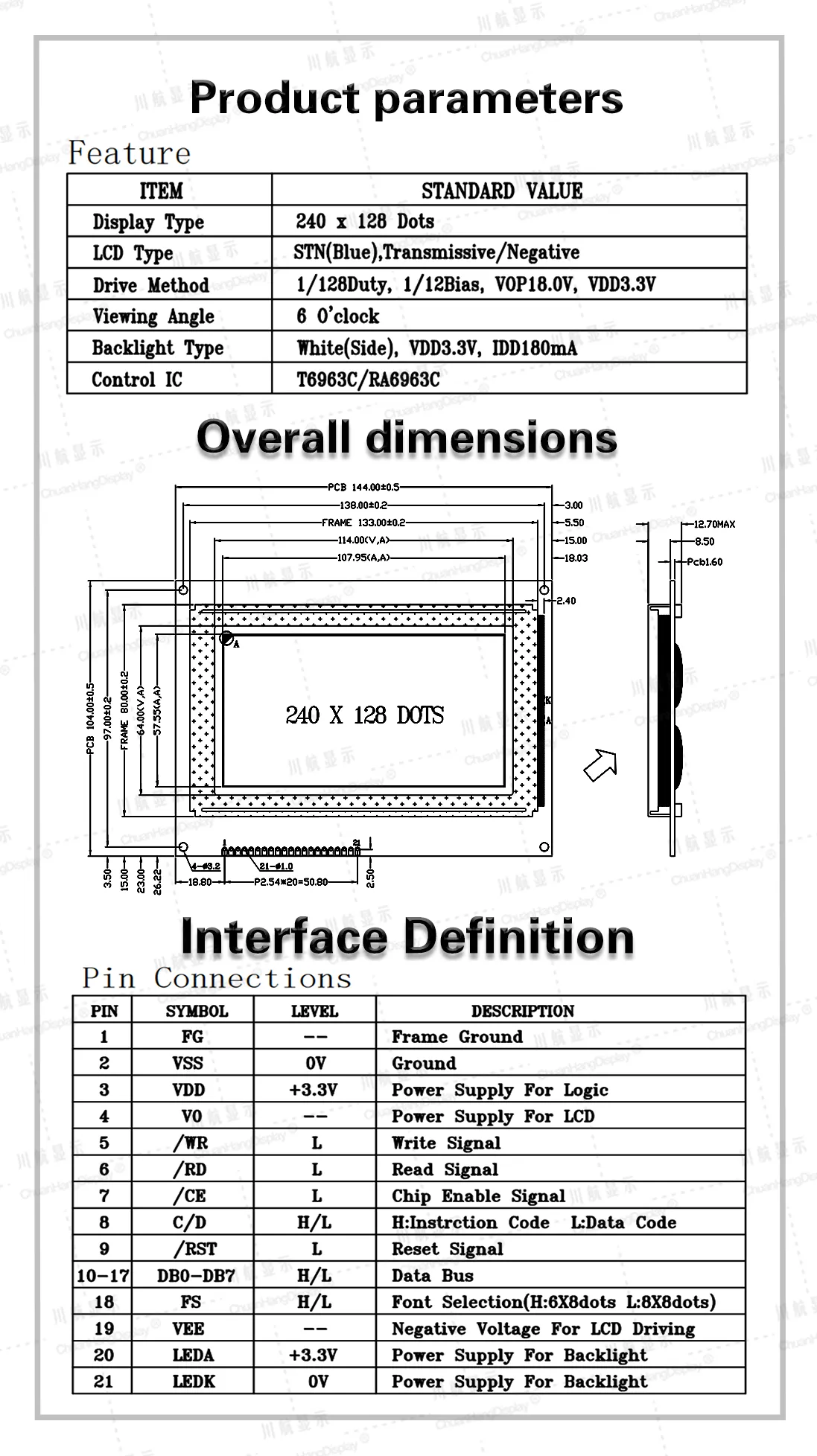

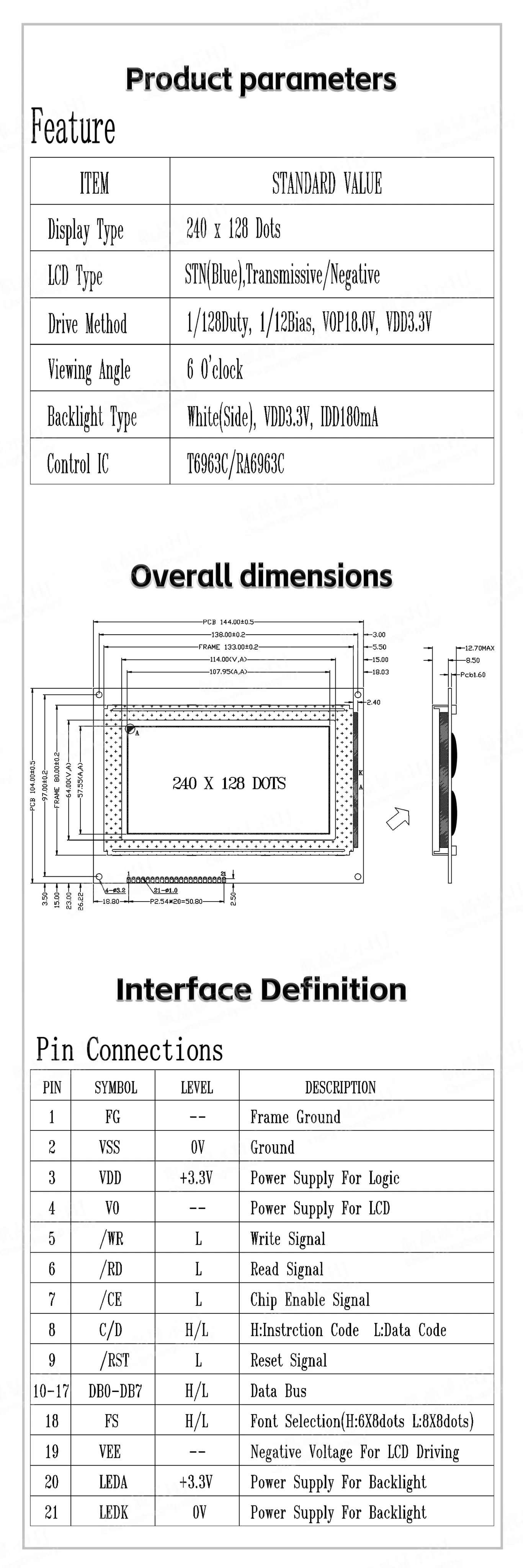

1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 128x240 Bits.
●Eingebautes Zeichensatz-ROM (CGROM): 128 Zeichen
●Grafikmodus, Textmodus, gemischter Grafik-Text-Modus.
●Ein Bildschirm zeigt 15 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x128 Punktmatrix.

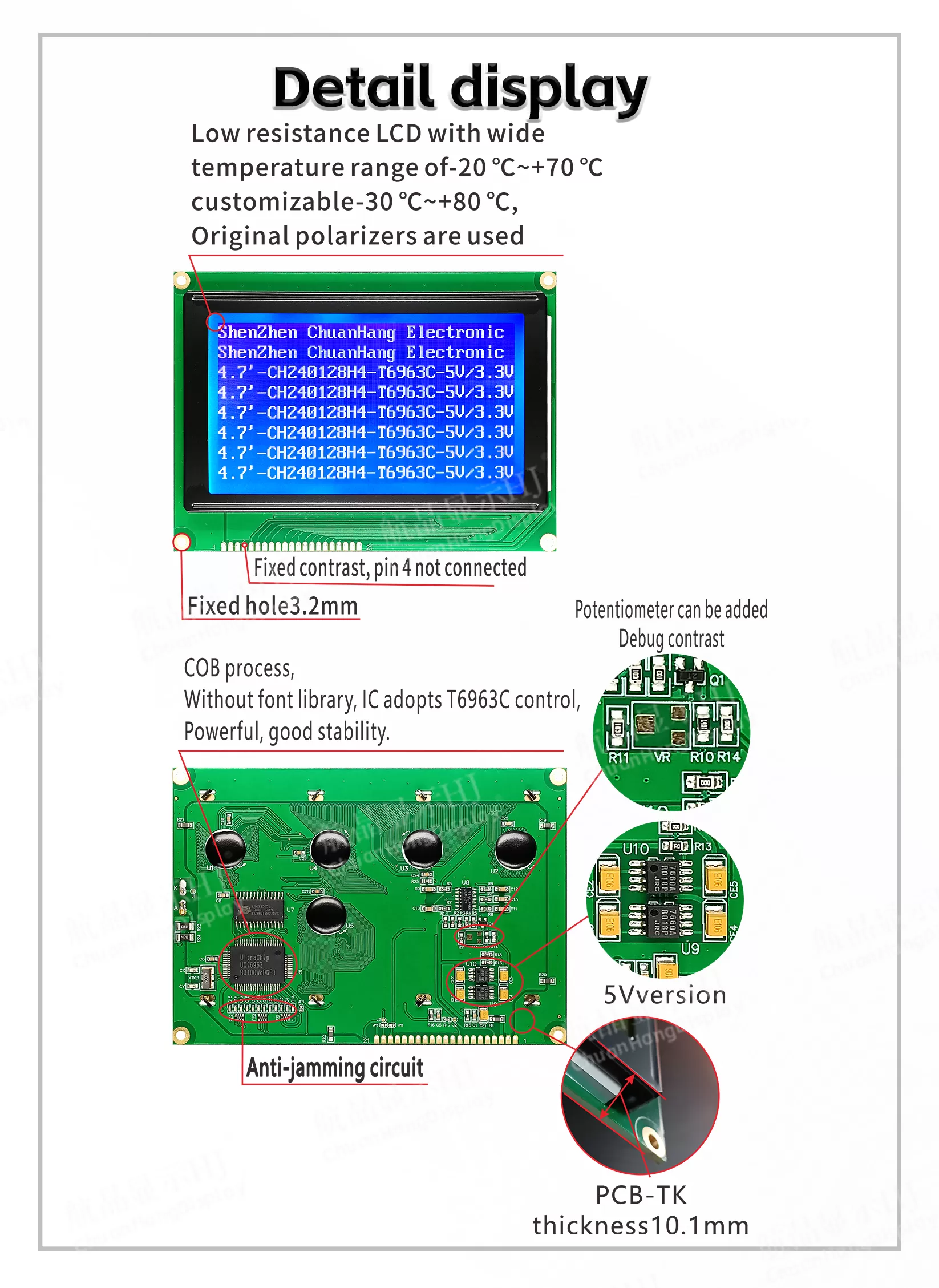

●Eingebauter negativer Spannungsausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport-Schnittstelle, 8080-Timing.
