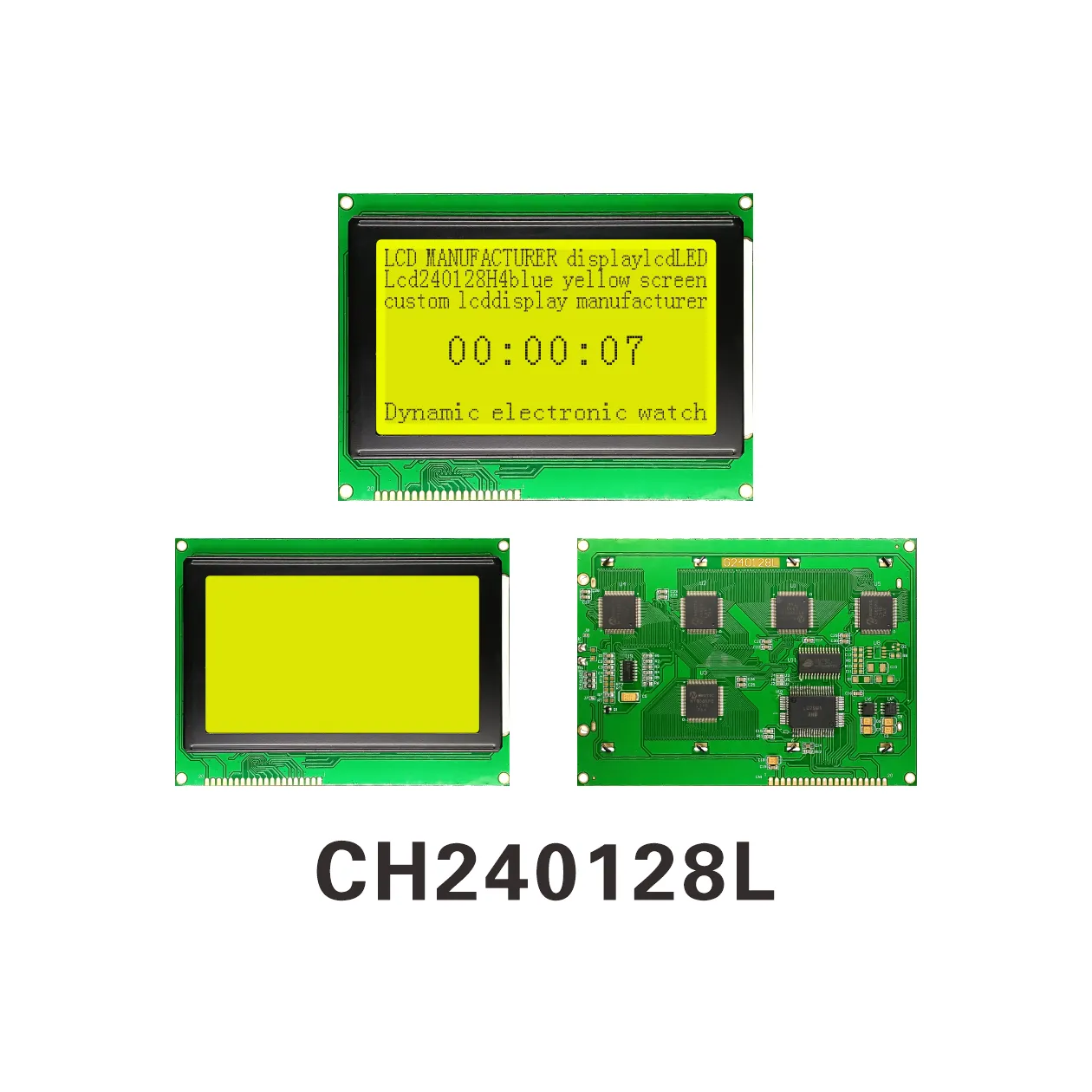

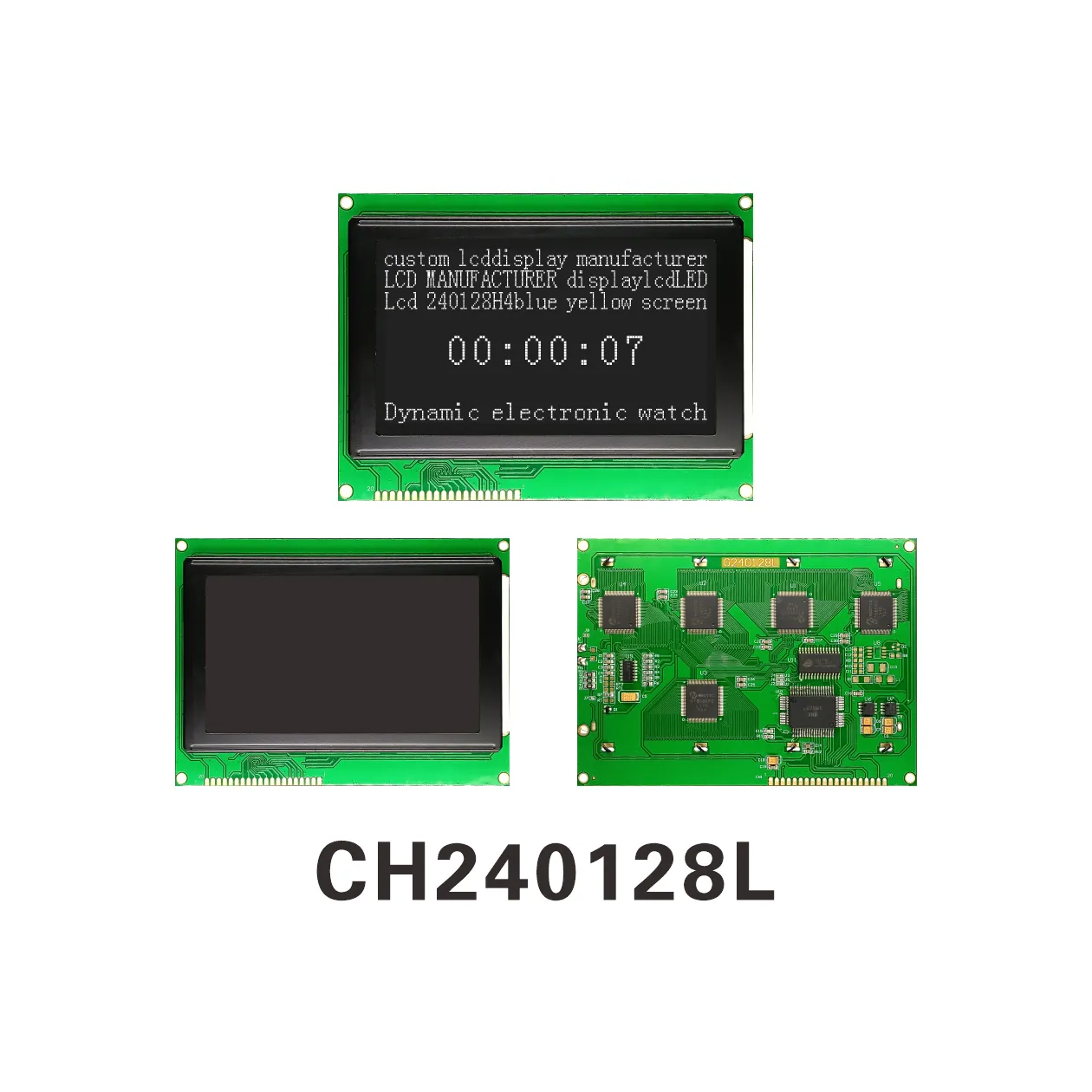

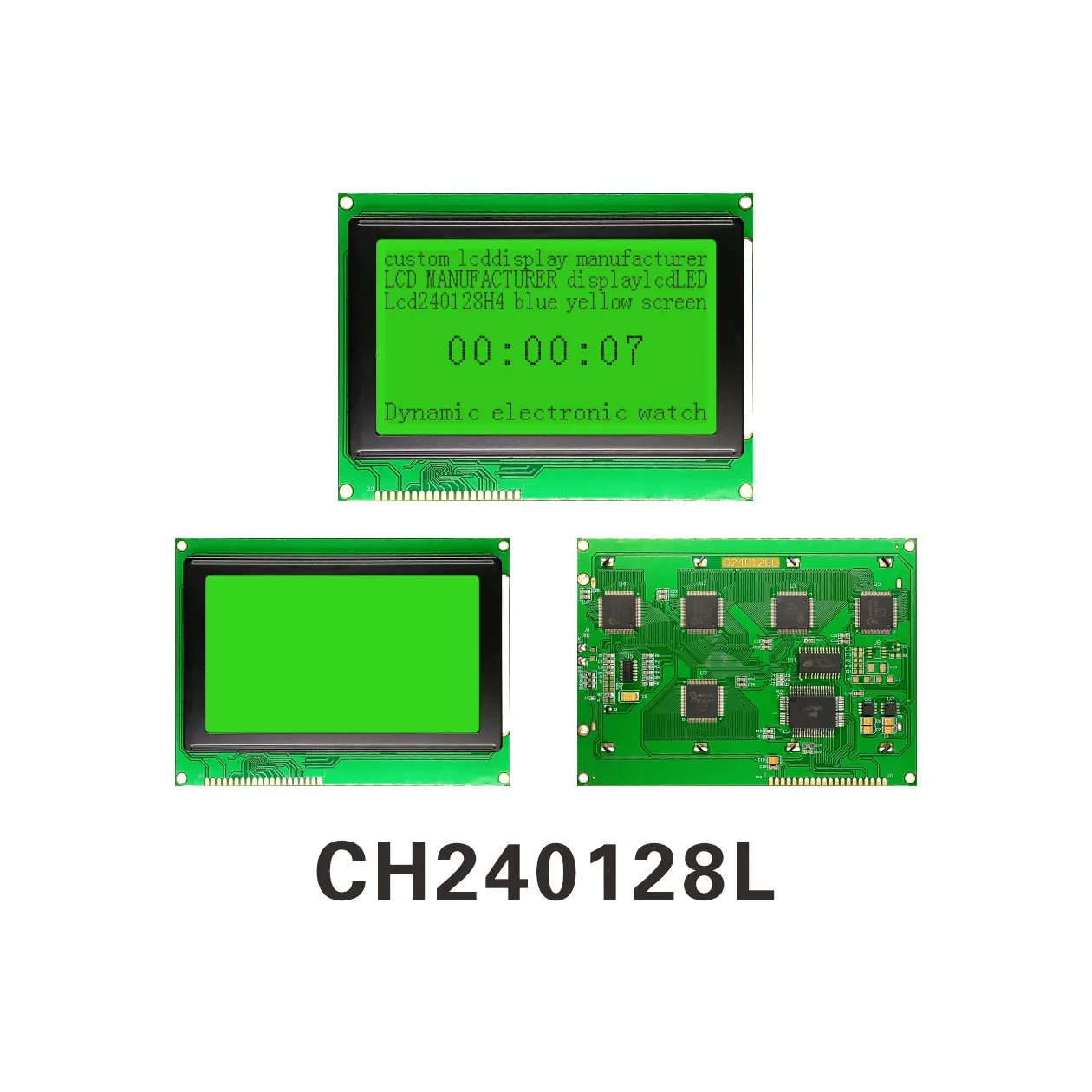

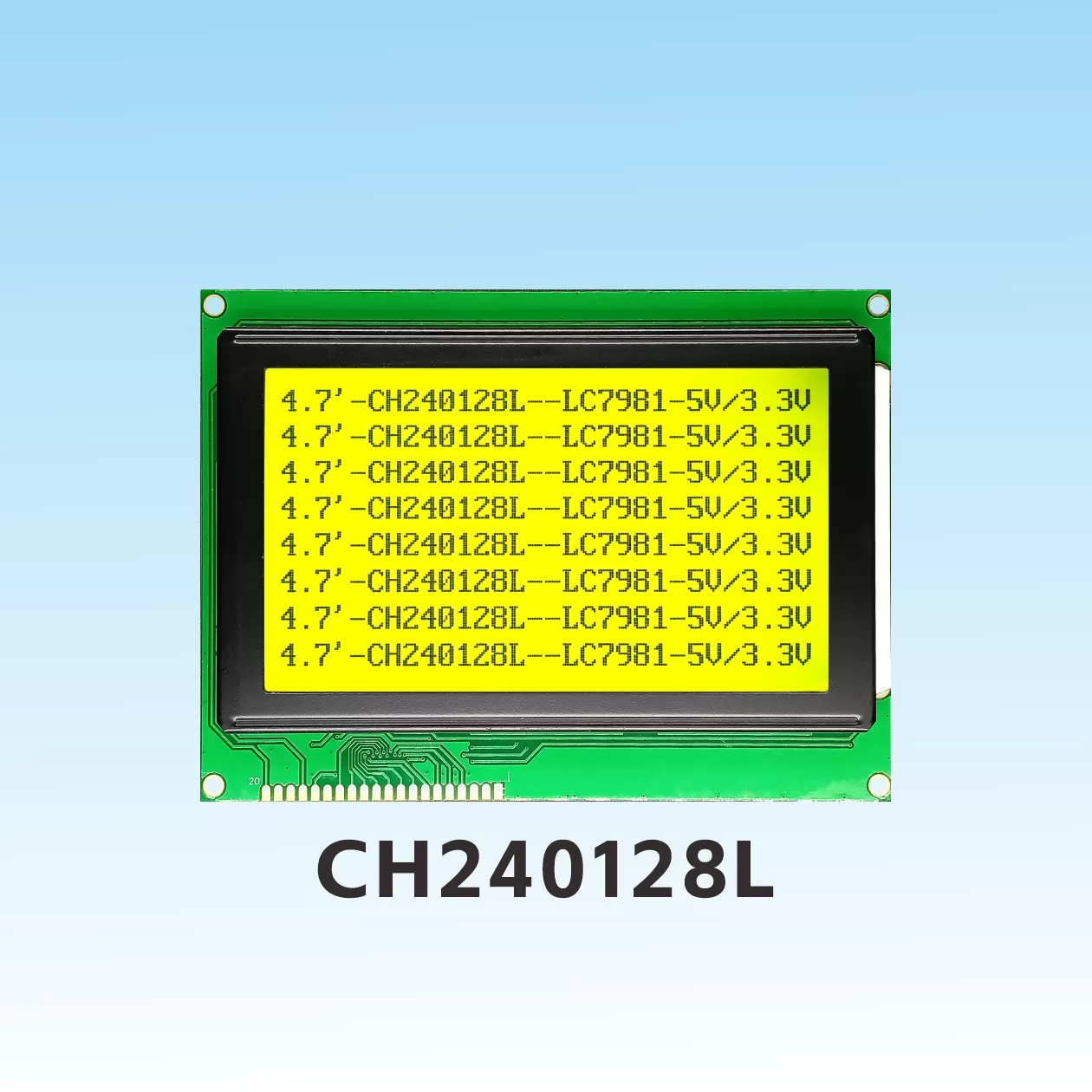

CH240128L LCD-Modul 240x128 mit PCB
Produktbeschreibung

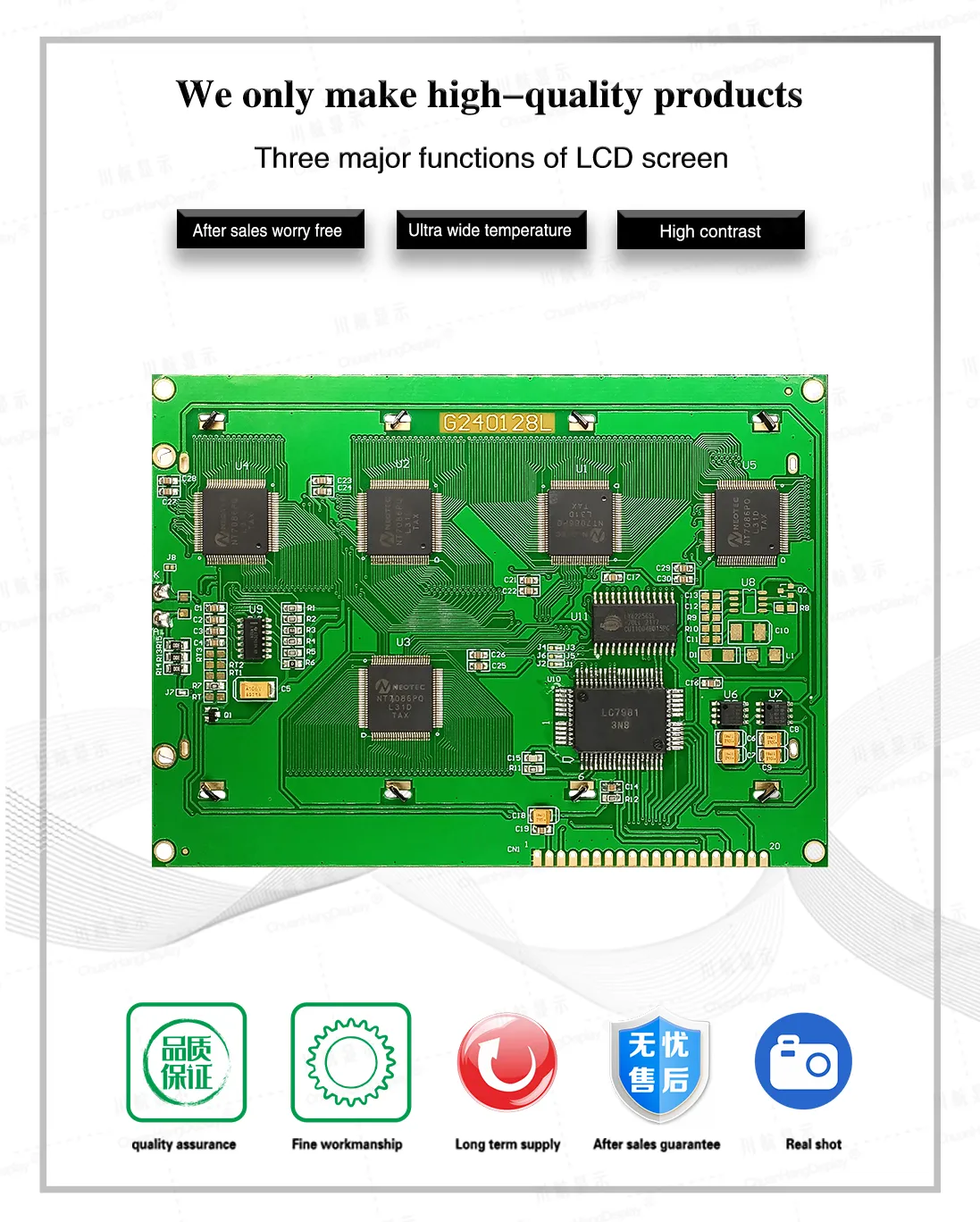

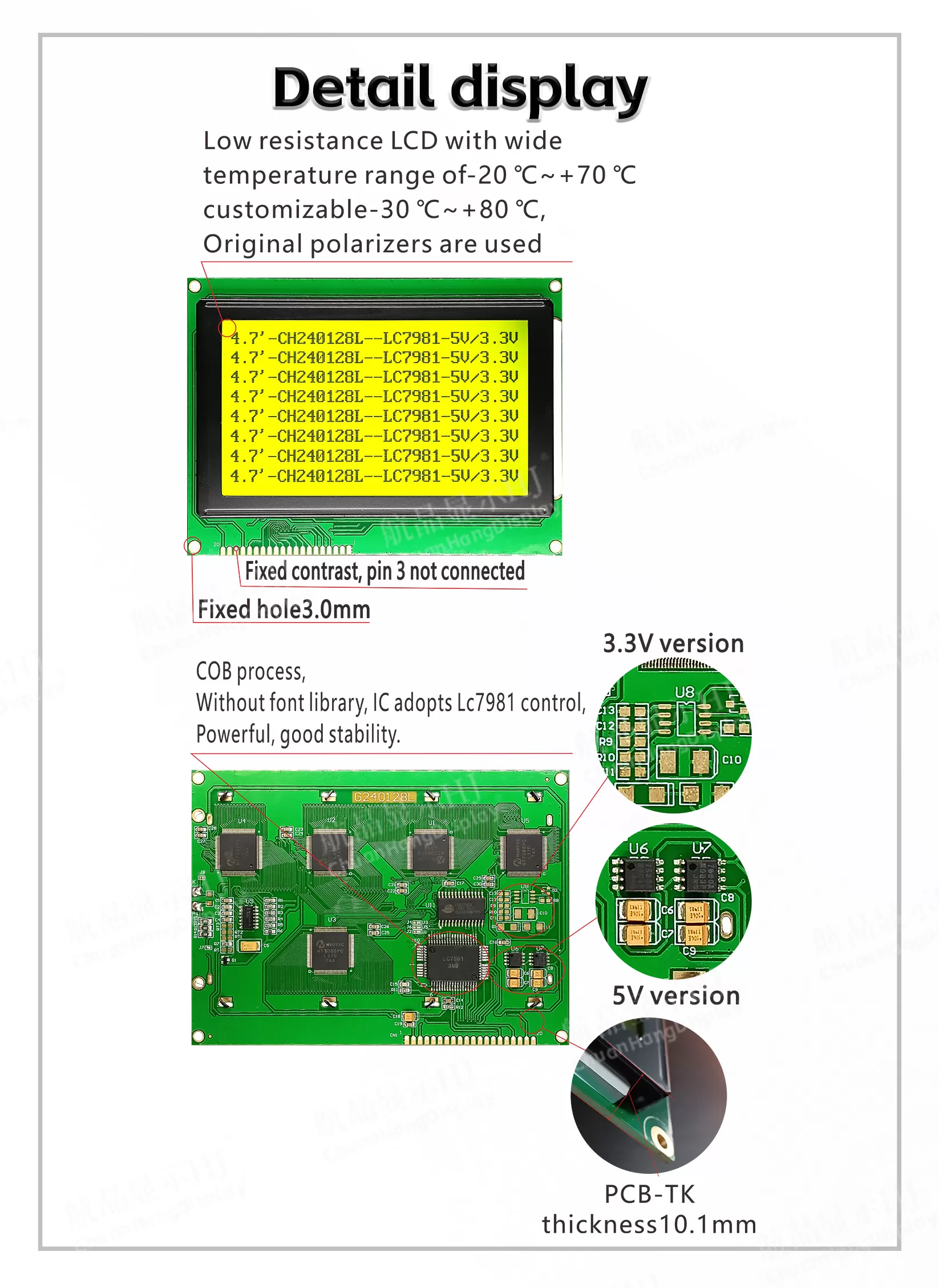

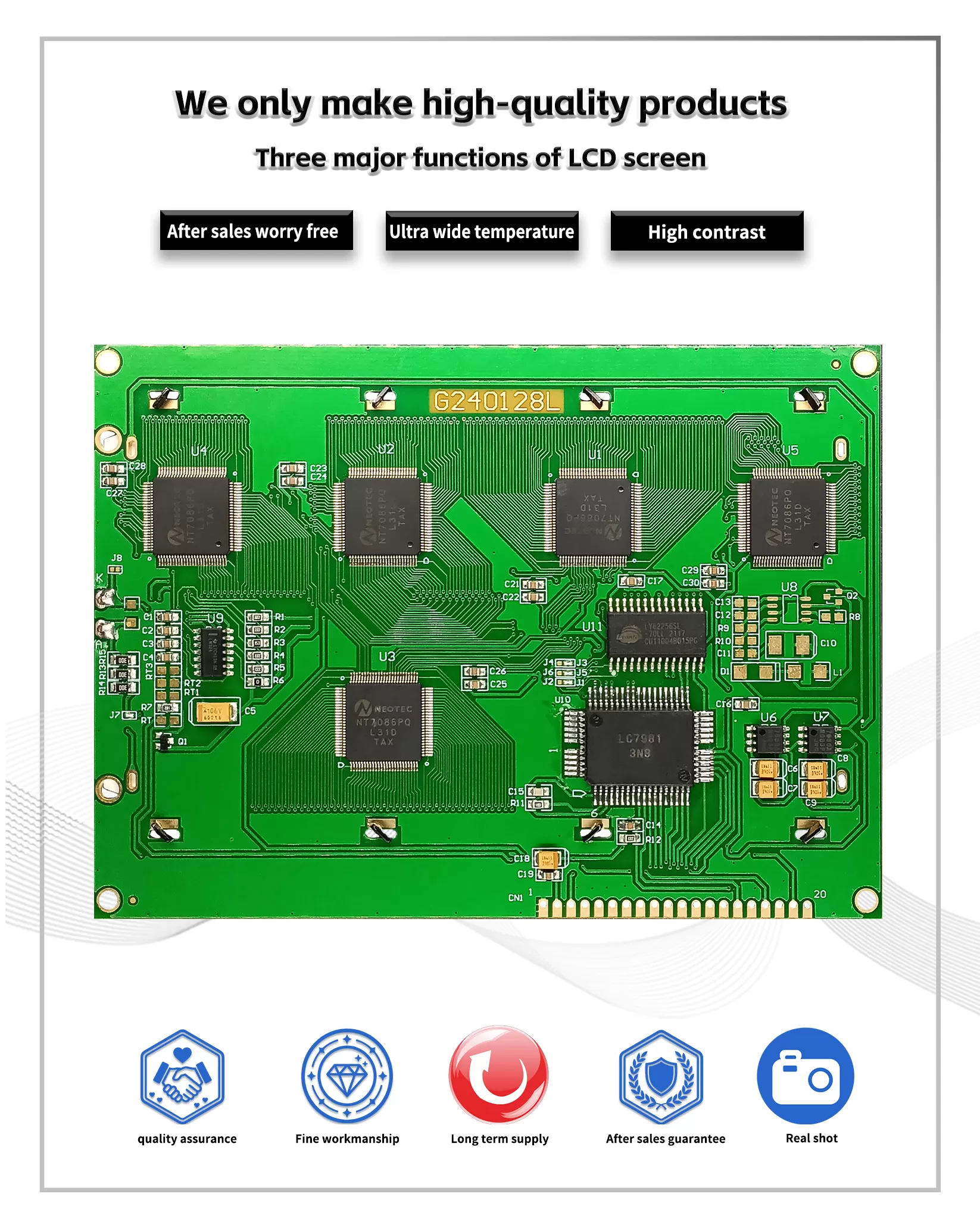

1.1 COB-Prozess-Grafik-LCD-Modul, das Produkt wird mit PCB-Platine, Hintergrundbeleuchtung, leitfähigem Klebebandanschluss und stabiler Struktur geliefert.
1.2 IC verwendet LC7981, kompatibel mit HD61830-Chip, integrierte Zeichensatz-ROM (CGROM), keine chinesische Zeichensatzbibliothek, Programmierer erstellen chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, 5V-Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 20mA, Hintergrundbeleuchtungsstrom innerhalb von 180mA.

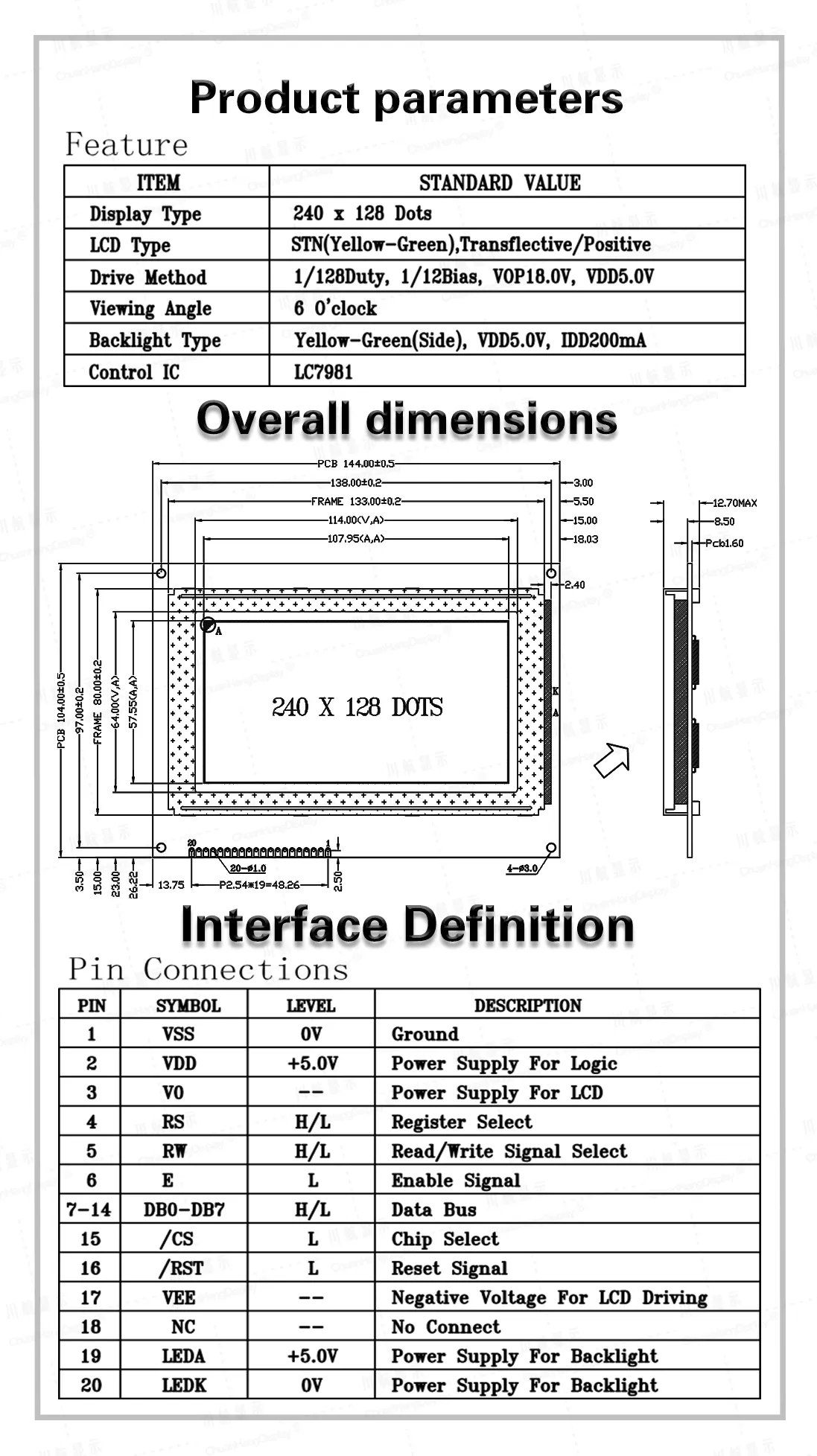

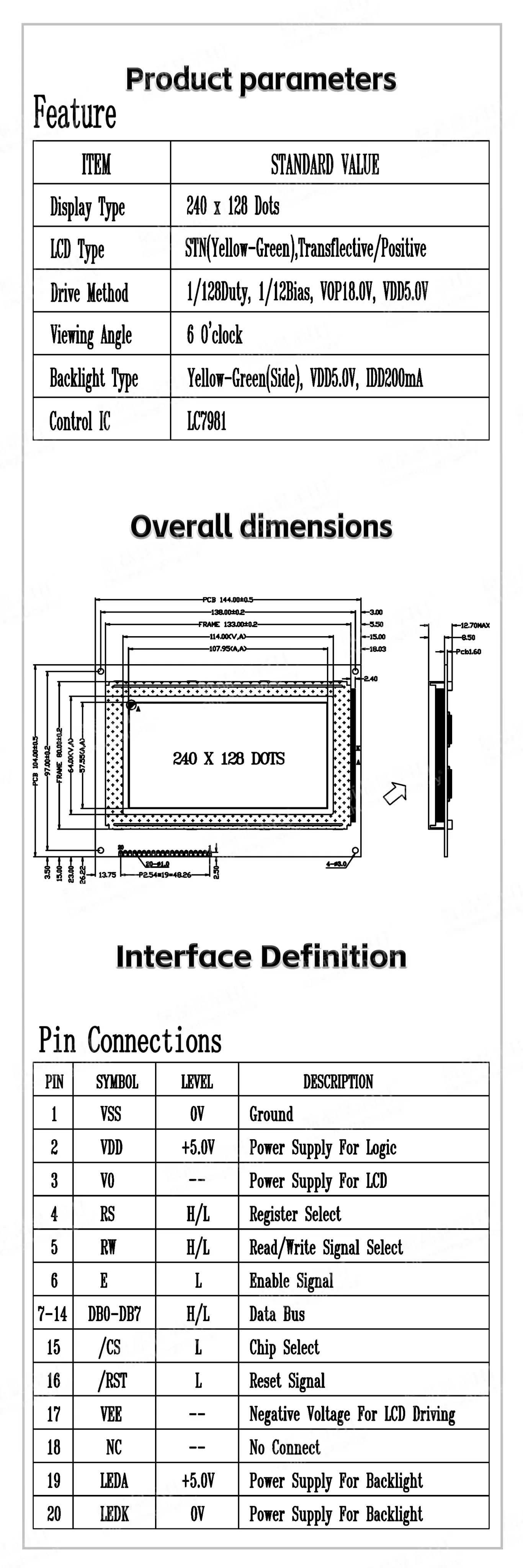

1.4 LED kann von PIN1, PIN2, PIN19, PIN20 angesteuert werden.
1.5 Produkteigenschaften:
●Unterstützt Grafikmodus und Zeichensatzmodus
●Integrierte Zeichensatz-ROM (CGROM): 192 Zeichen
●Ein Bildschirm zeigt 15 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x128 Punktmatrix

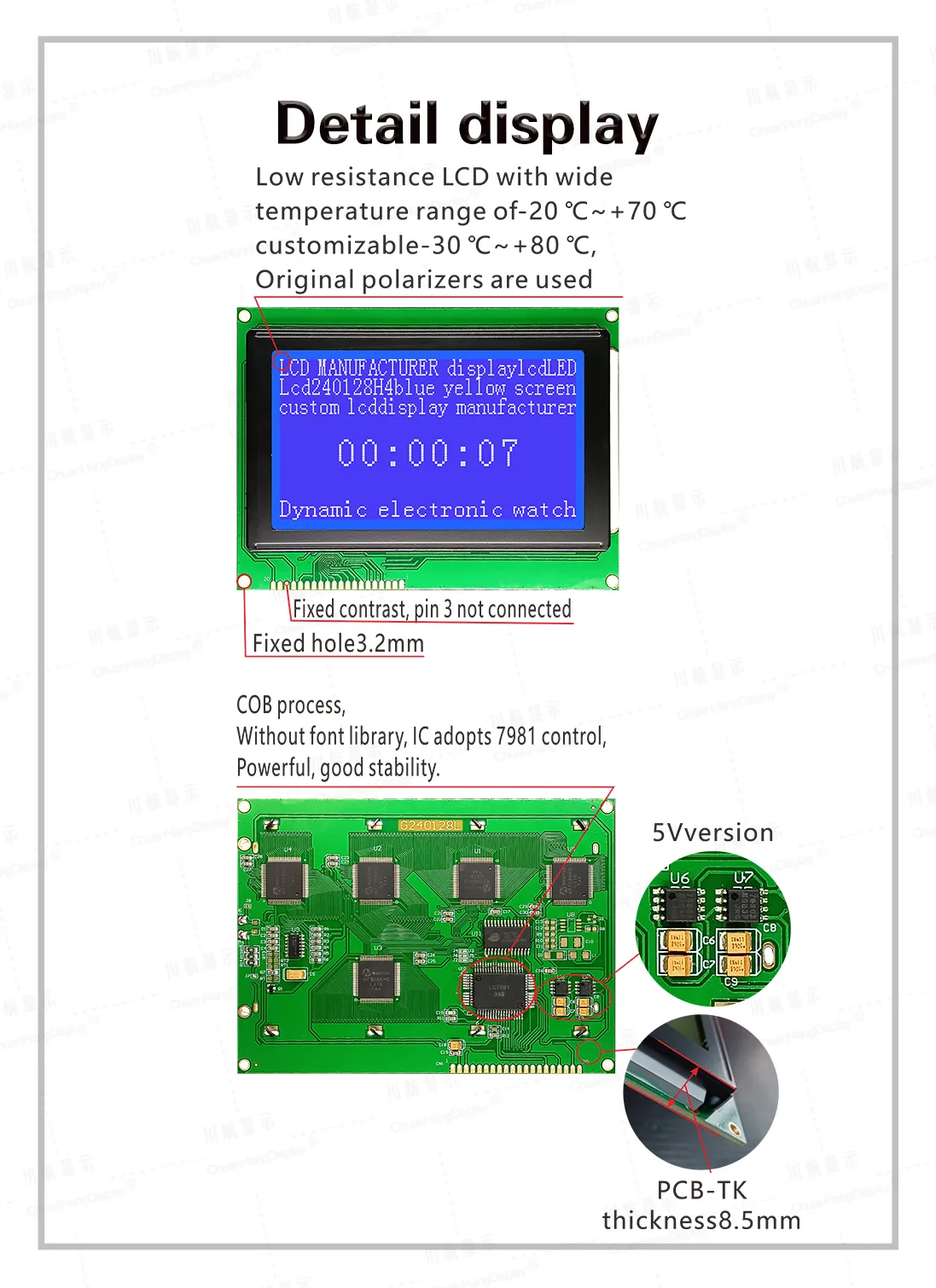

●Integrierter negativer Spannungsausgang (VEE), V0 und VEE sind offen, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport, 6800-Timing,
●Reiche Funktionen:
Scroll-Anzeige, Schnittstellenanzeige ein/aus, Zeichen-Blinkbit-Betrieb.
