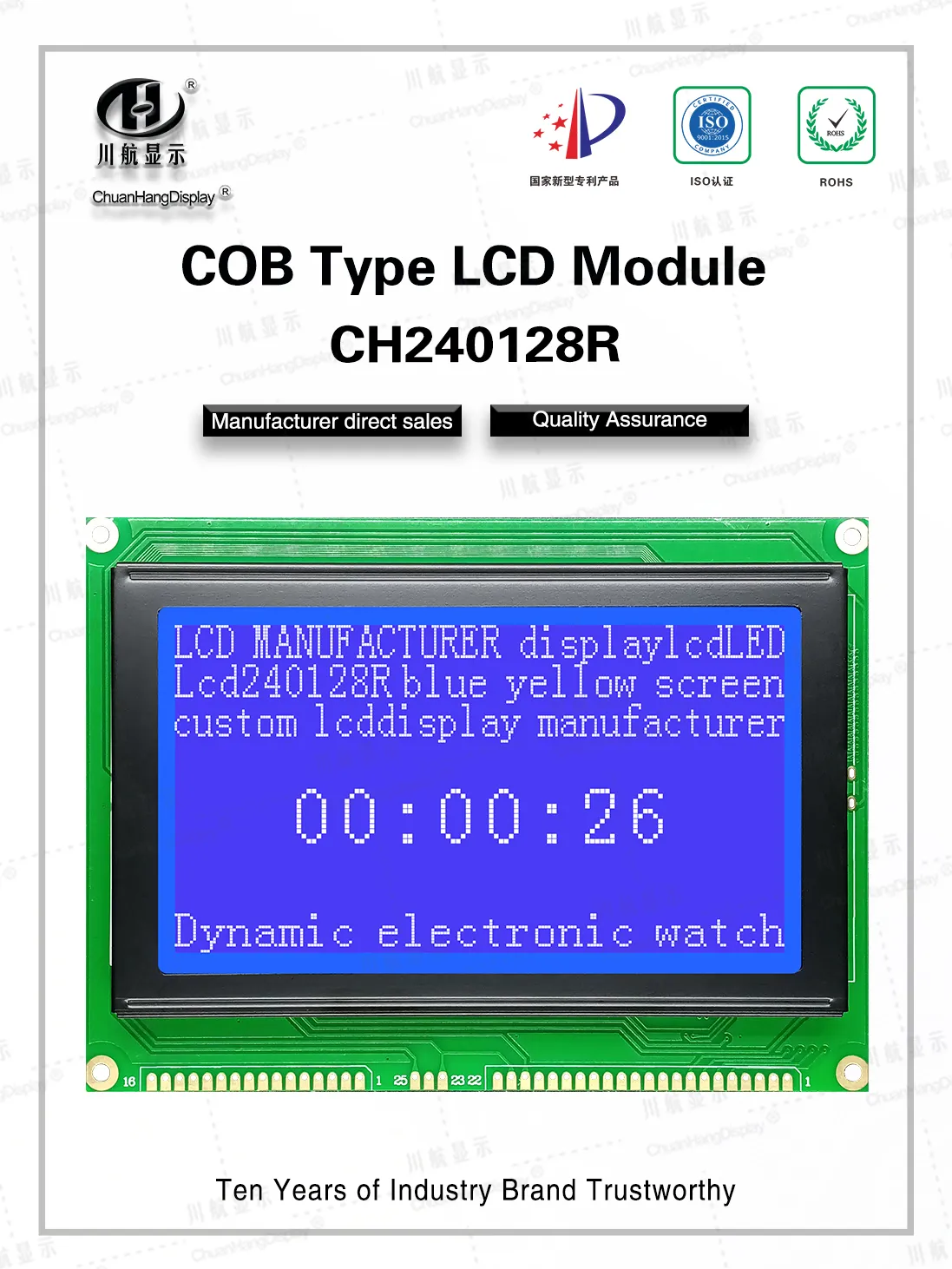

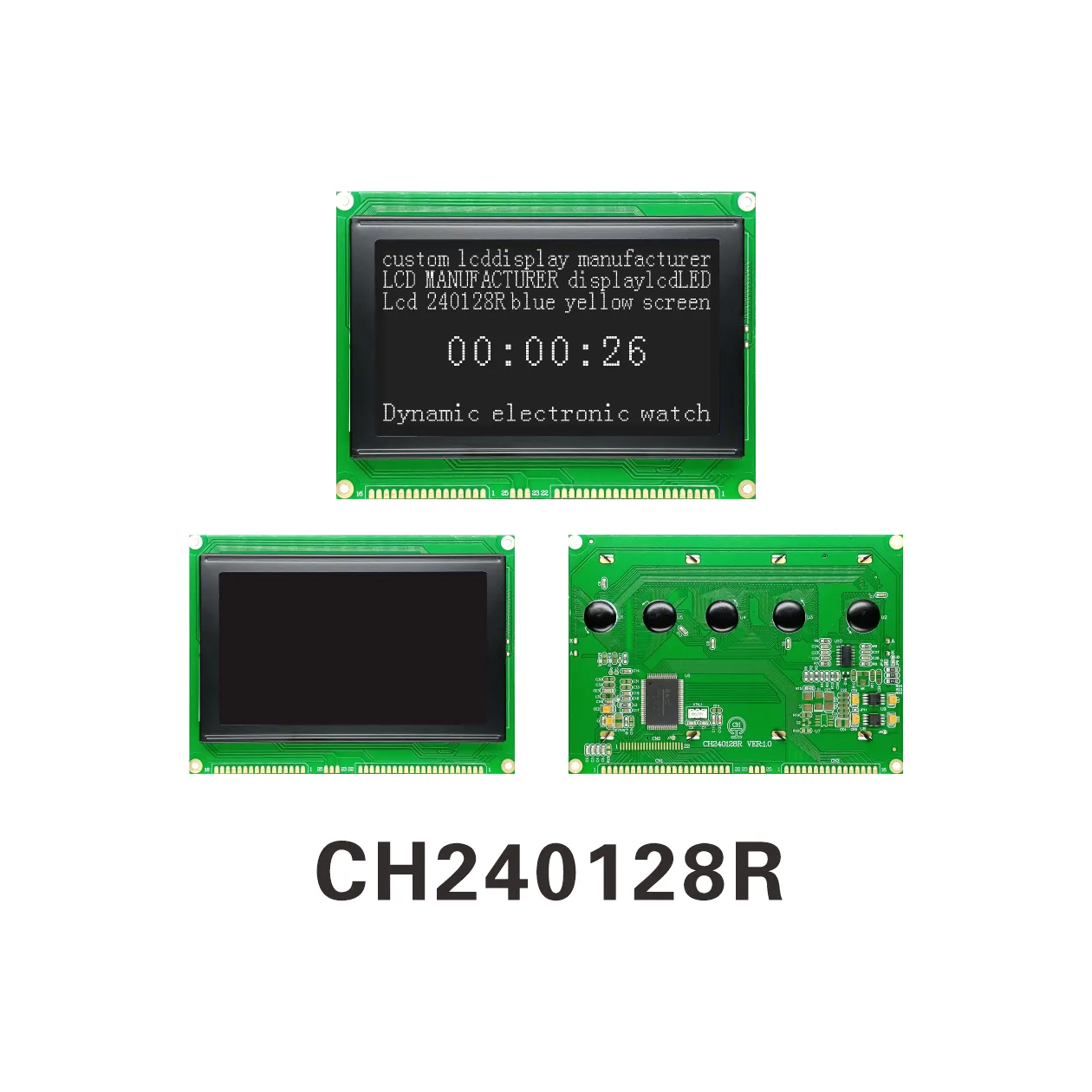

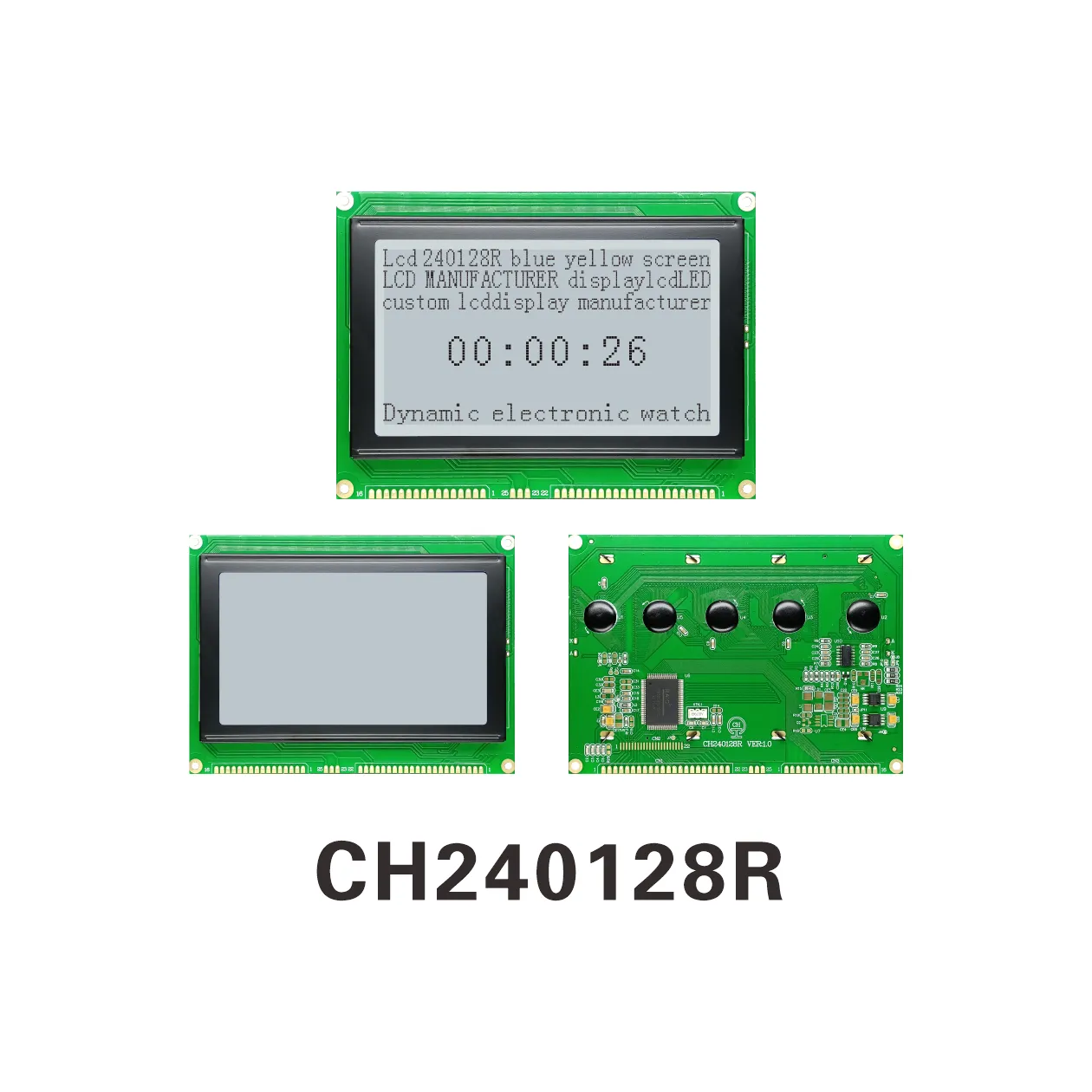

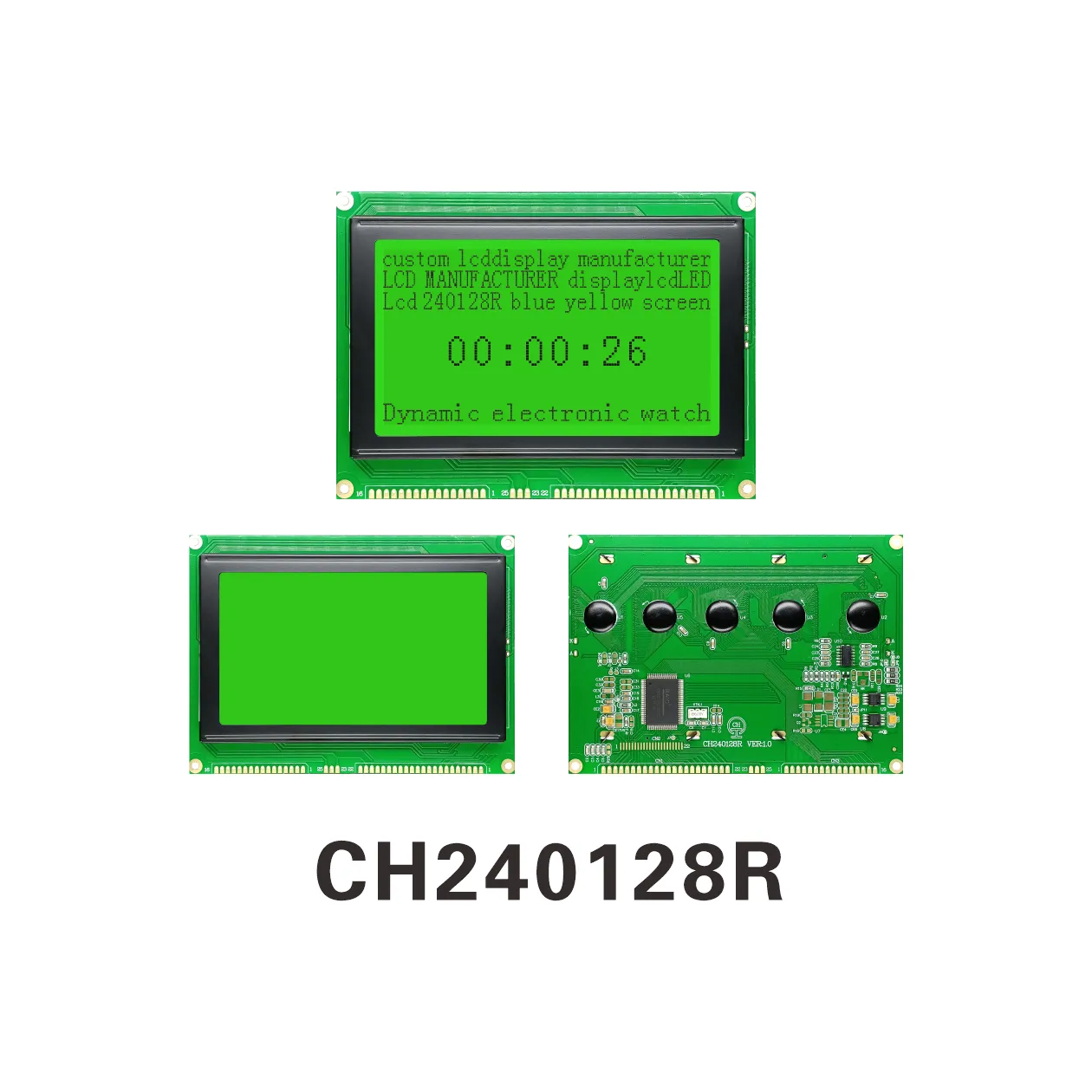

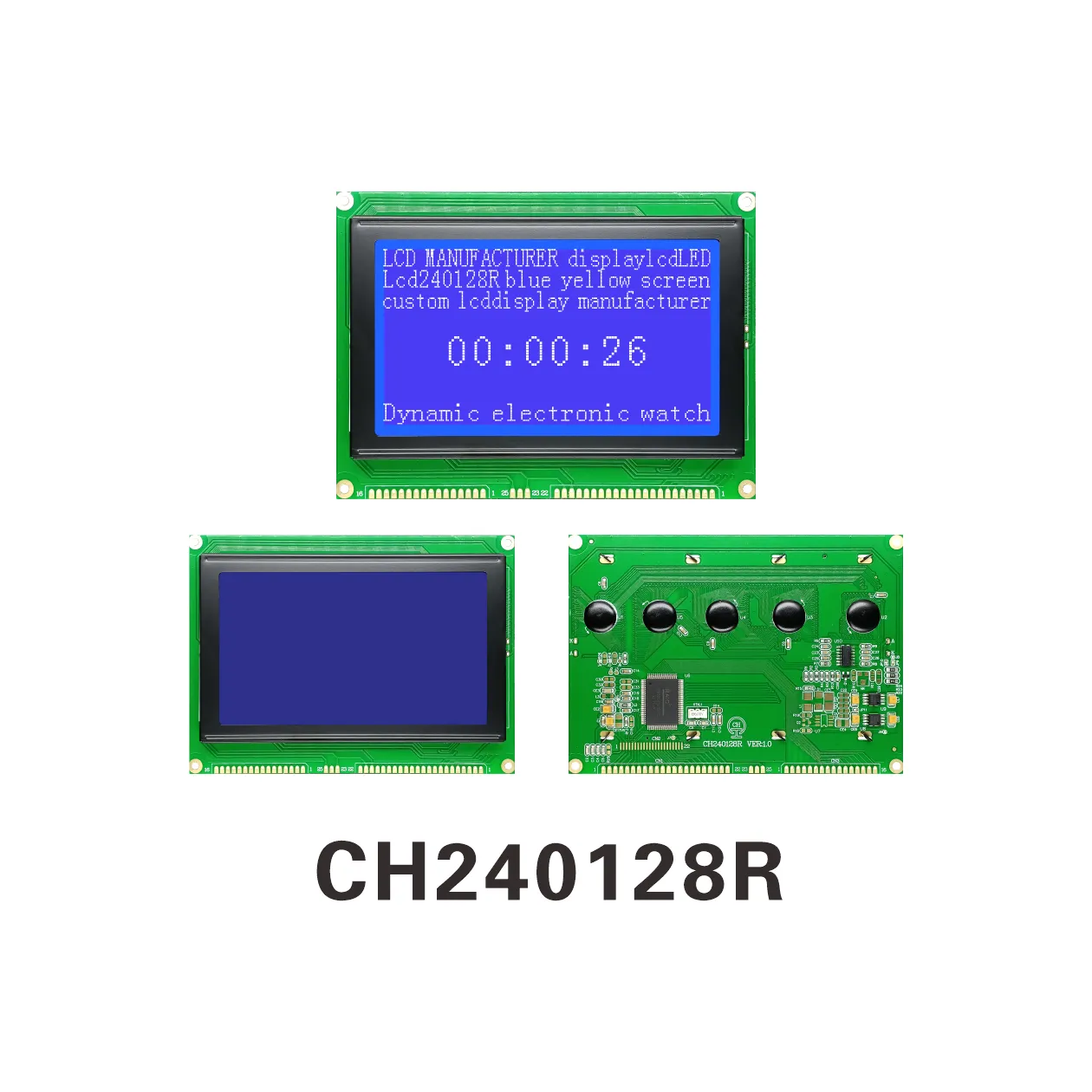

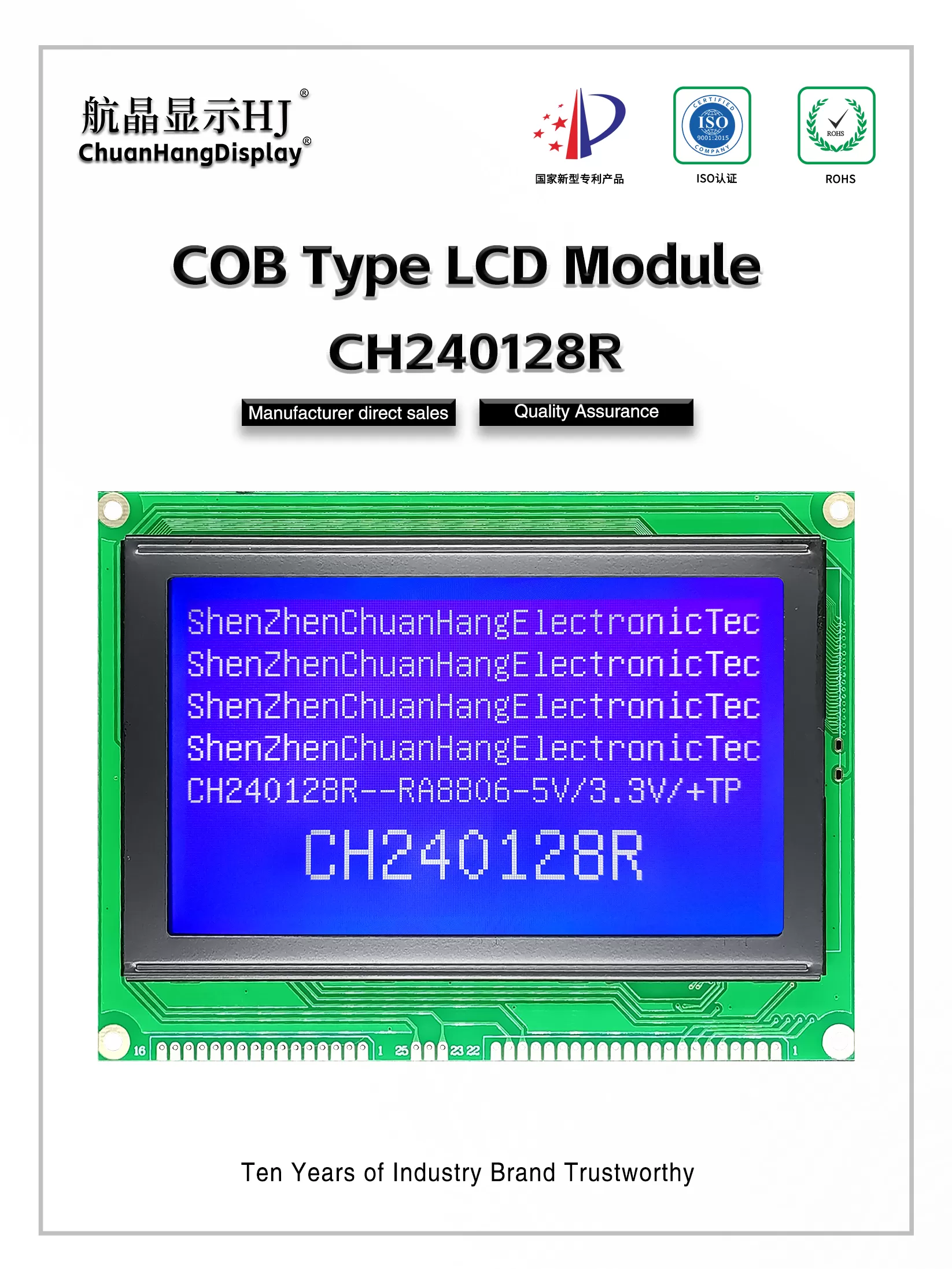

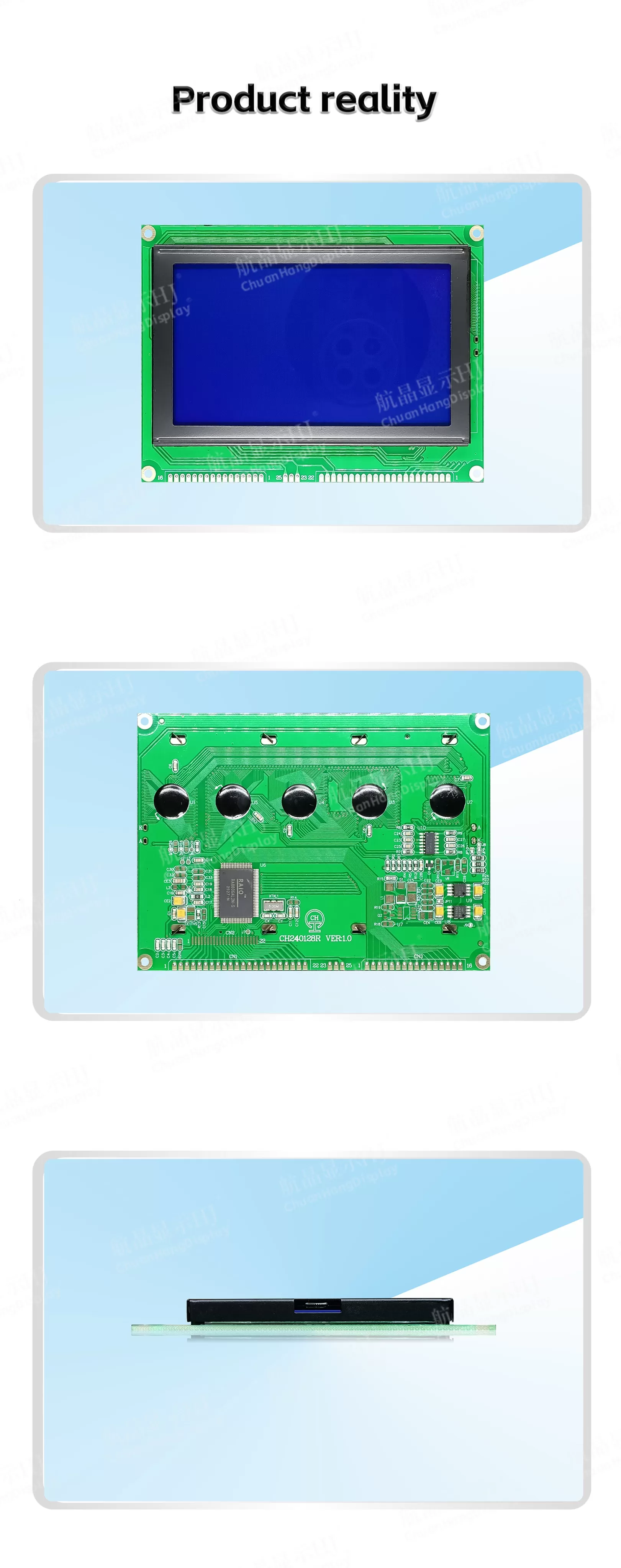

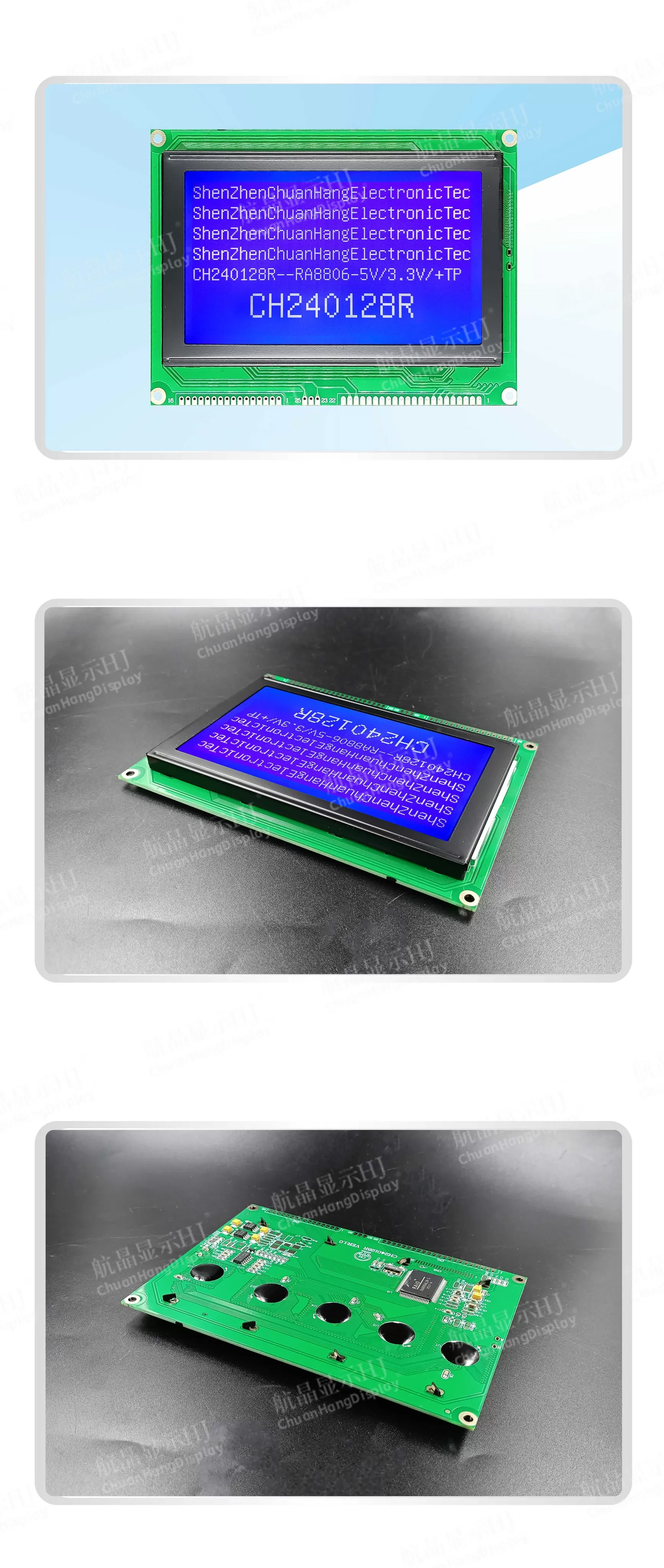

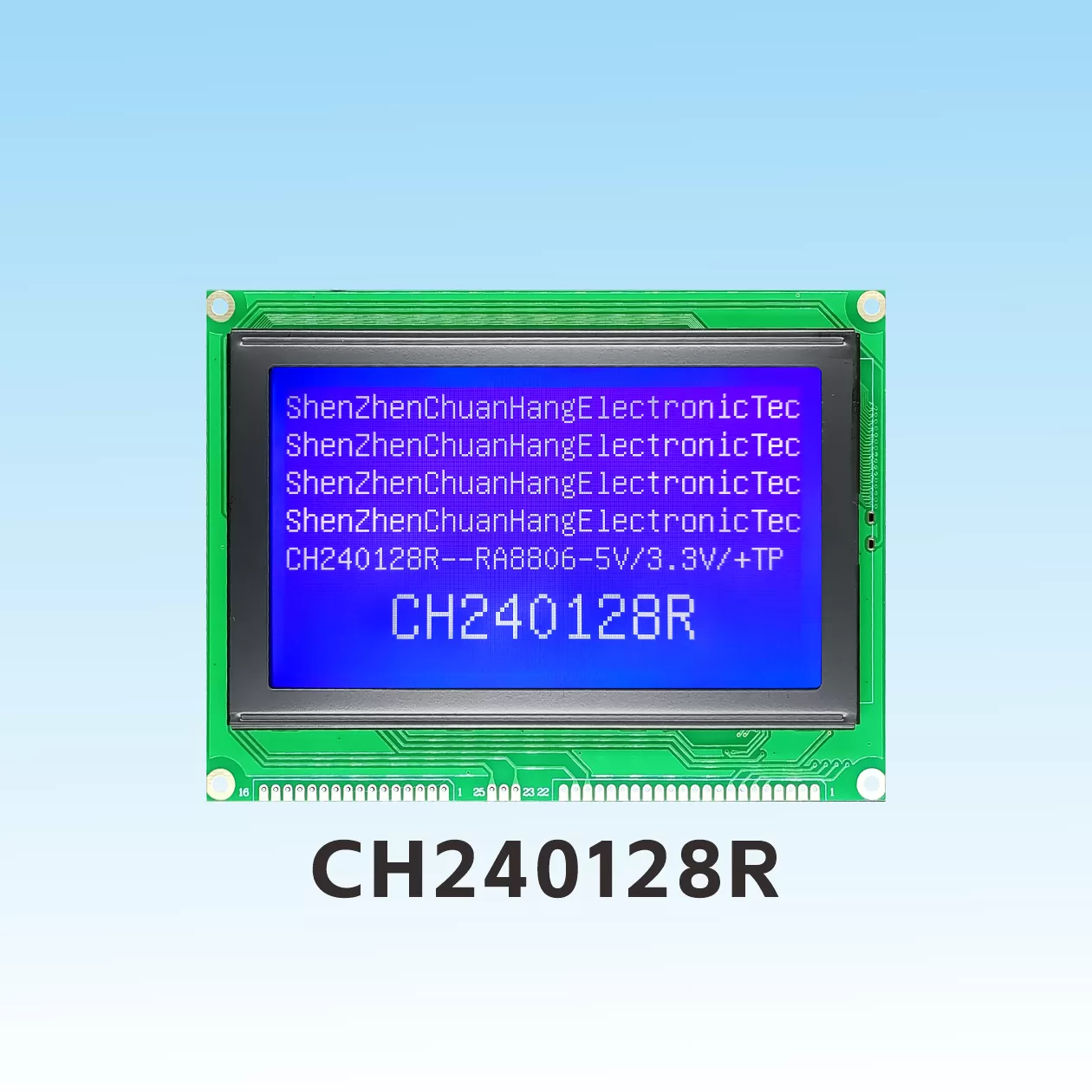

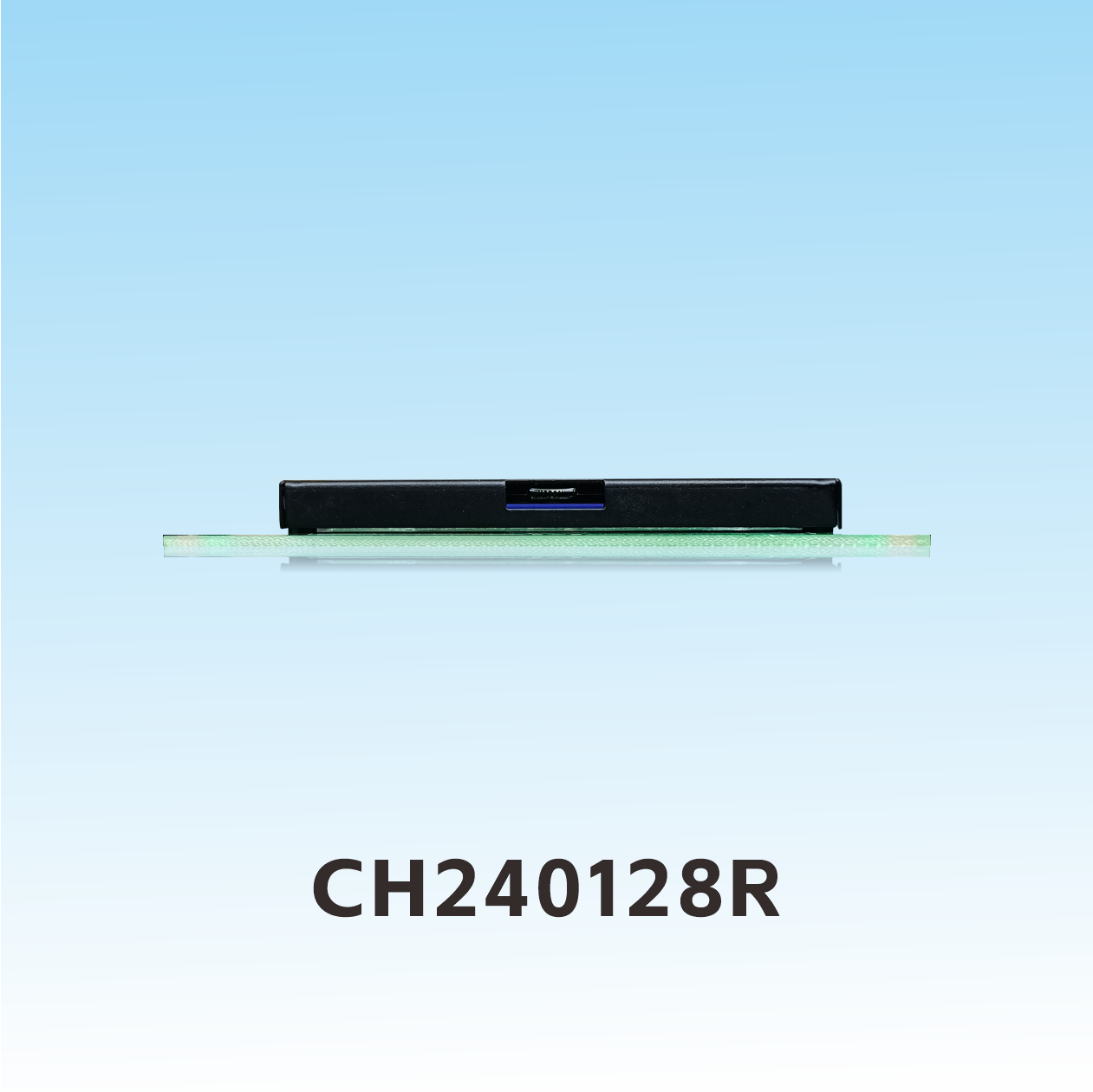

CH240128R COB LCD-Anzeigemodul
Produktbeschreibung

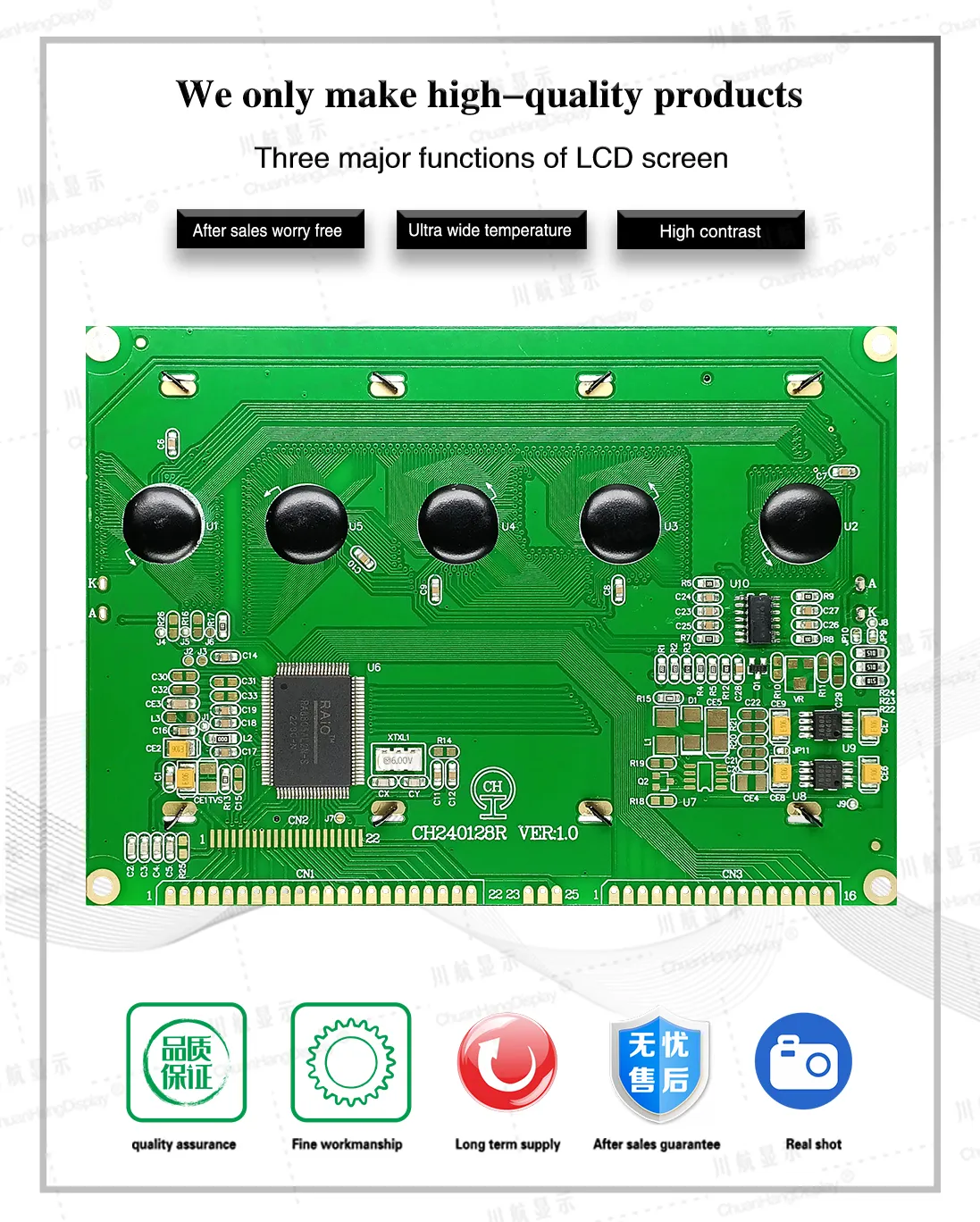

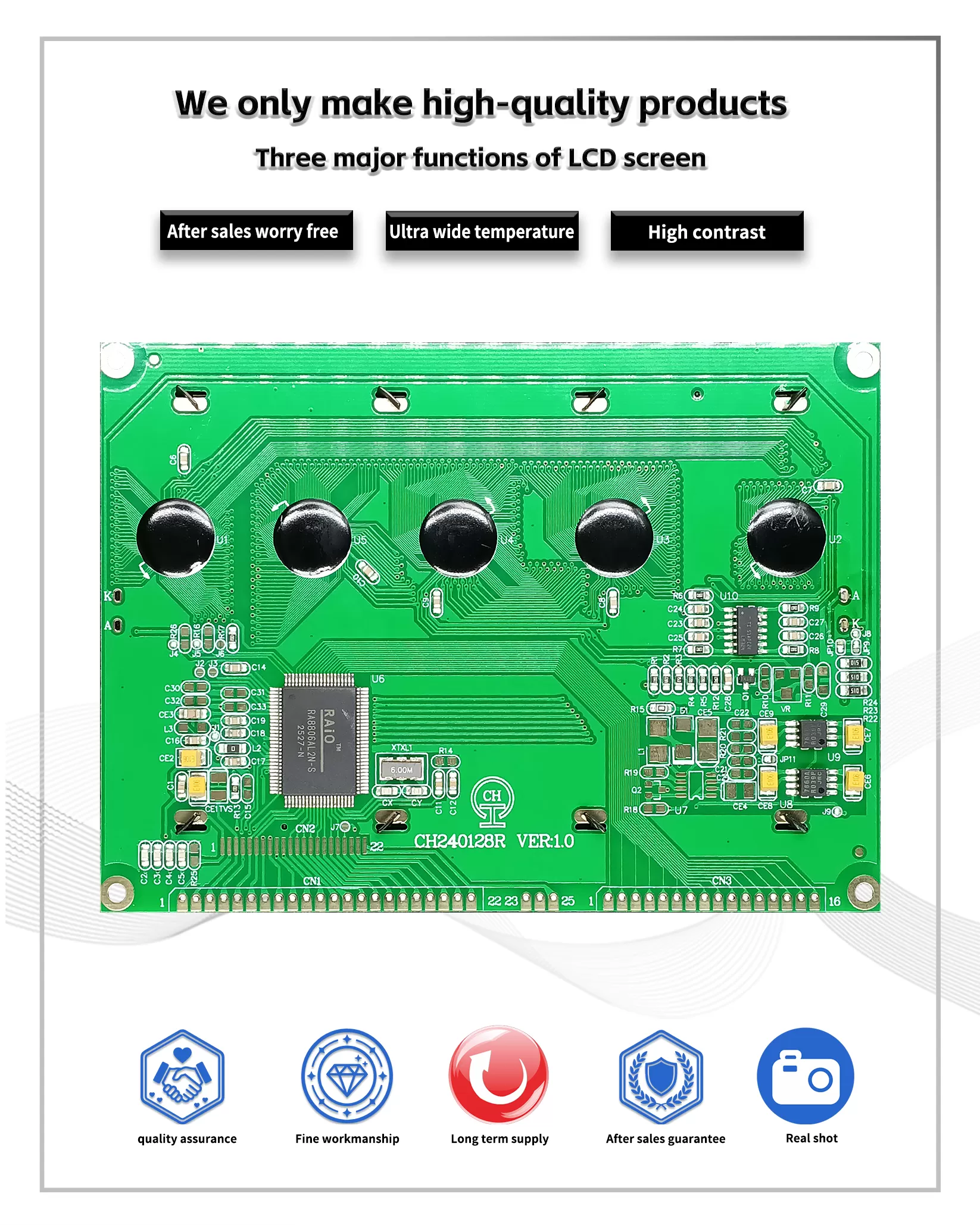

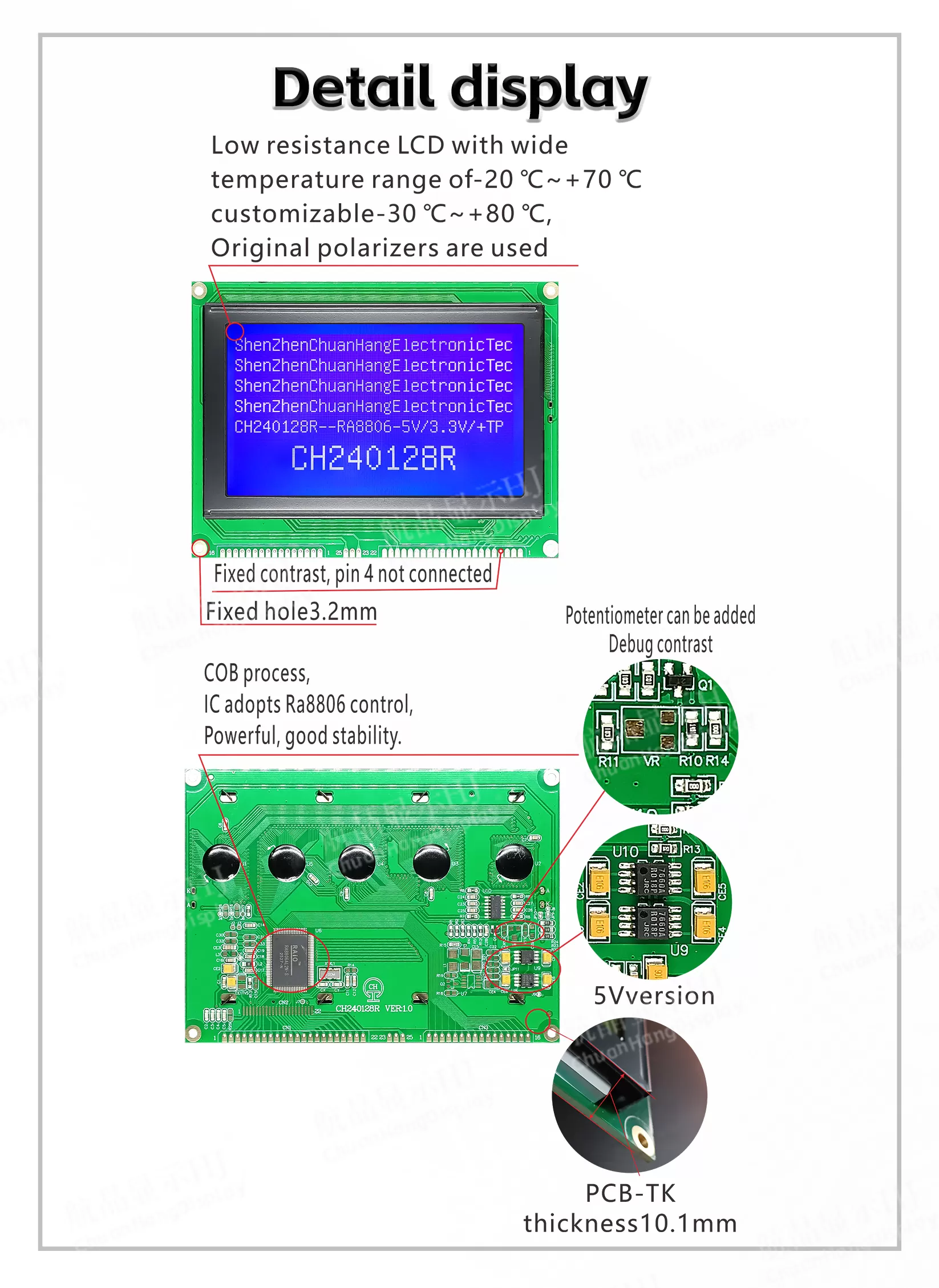

1.1 C0B-Prozess, das Produkt wird mit einer Leiterplatte, Hintergrundbeleuchtung, leitfähigem Bandanschluss und stabiler Struktur geliefert.

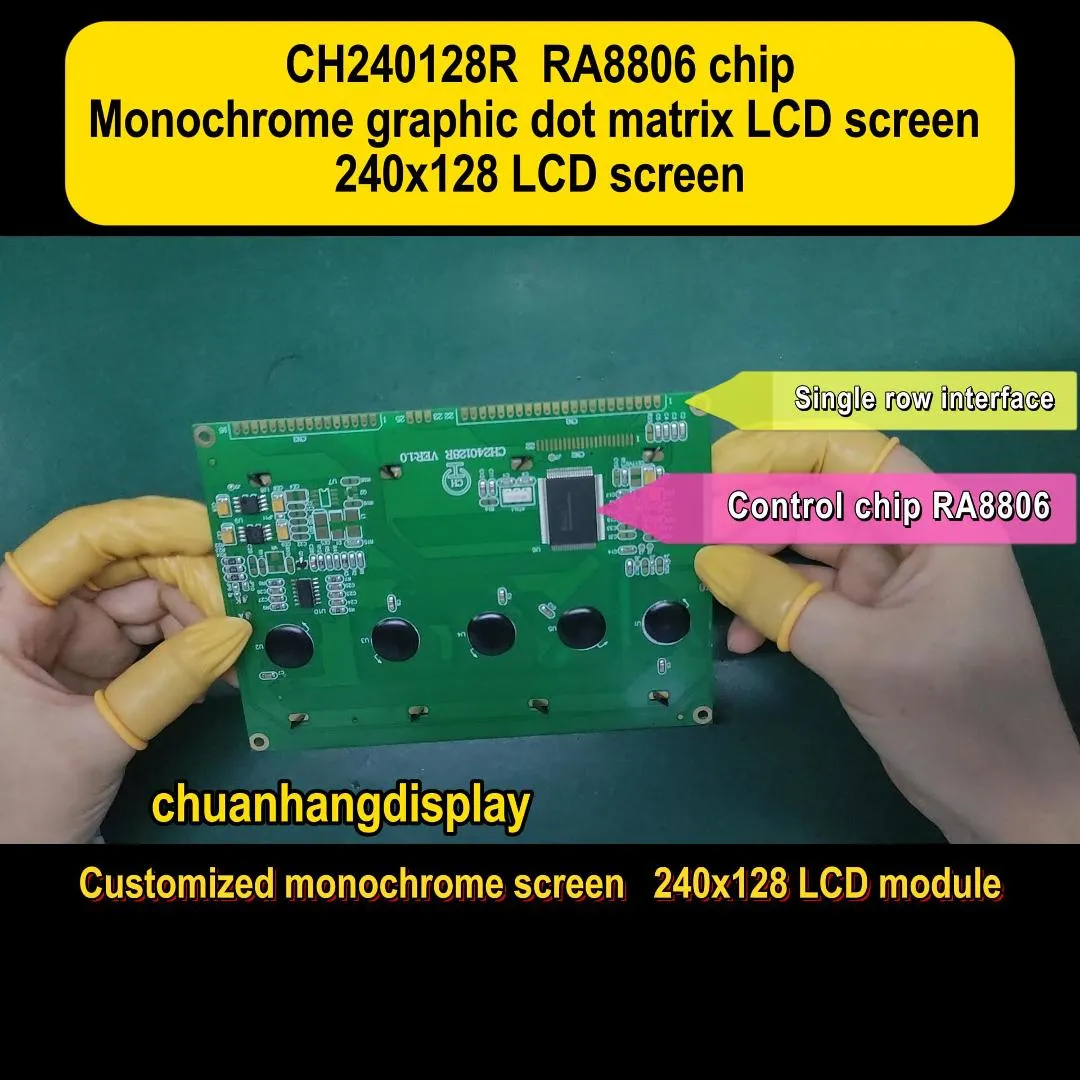

1.2 IC verwendet RA8806, der Chip verfügt über ein integriertes 512-Byte-Zeichenbibliotheks-ROM (CGROM), vereinfachte oder traditionelle chinesische Zeichenbibliothek und ASCII-Schriftarten-ROM-Chip-Auswahl.

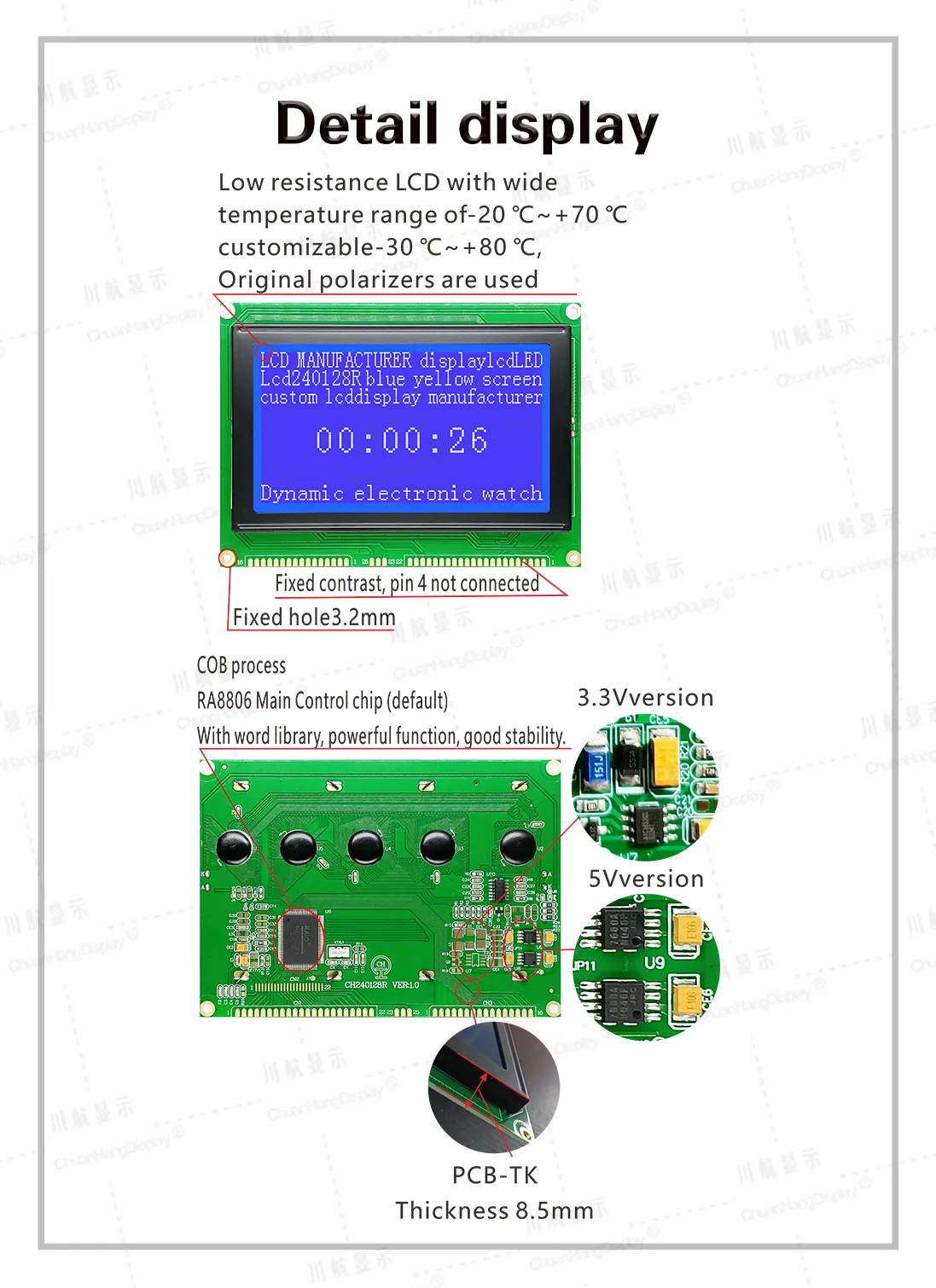

1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3.3V, der Strom ohne Hintergrundbeleuchtung liegt unter 20mA, und der Strom mit Hintergrundbeleuchtung liegt unter 180mA.
1.4 LED kann von PIN2, PIN3, PIN21, PIN22 angetrieben werden.
1.5 Produkteigenschaften:
●Eingebautes Zeichenbibliotheks-ROM (CGROM): 512 Bytes
●Zwei gemischte Anzeigemodi von Zeichnung und Text.
●Doppelschichtige Mischanzeige.
●Unterstützt 90-Grad-, 180-Grad-, 270-Grad-Textrotation.
●Unterstützt 4 Graustufen-Anzeigemodi, Text-Selbstumkehr, Fettschrift, 1x bis 4x Textvergrößerung, integrierte resistive Touch-Abtastung.

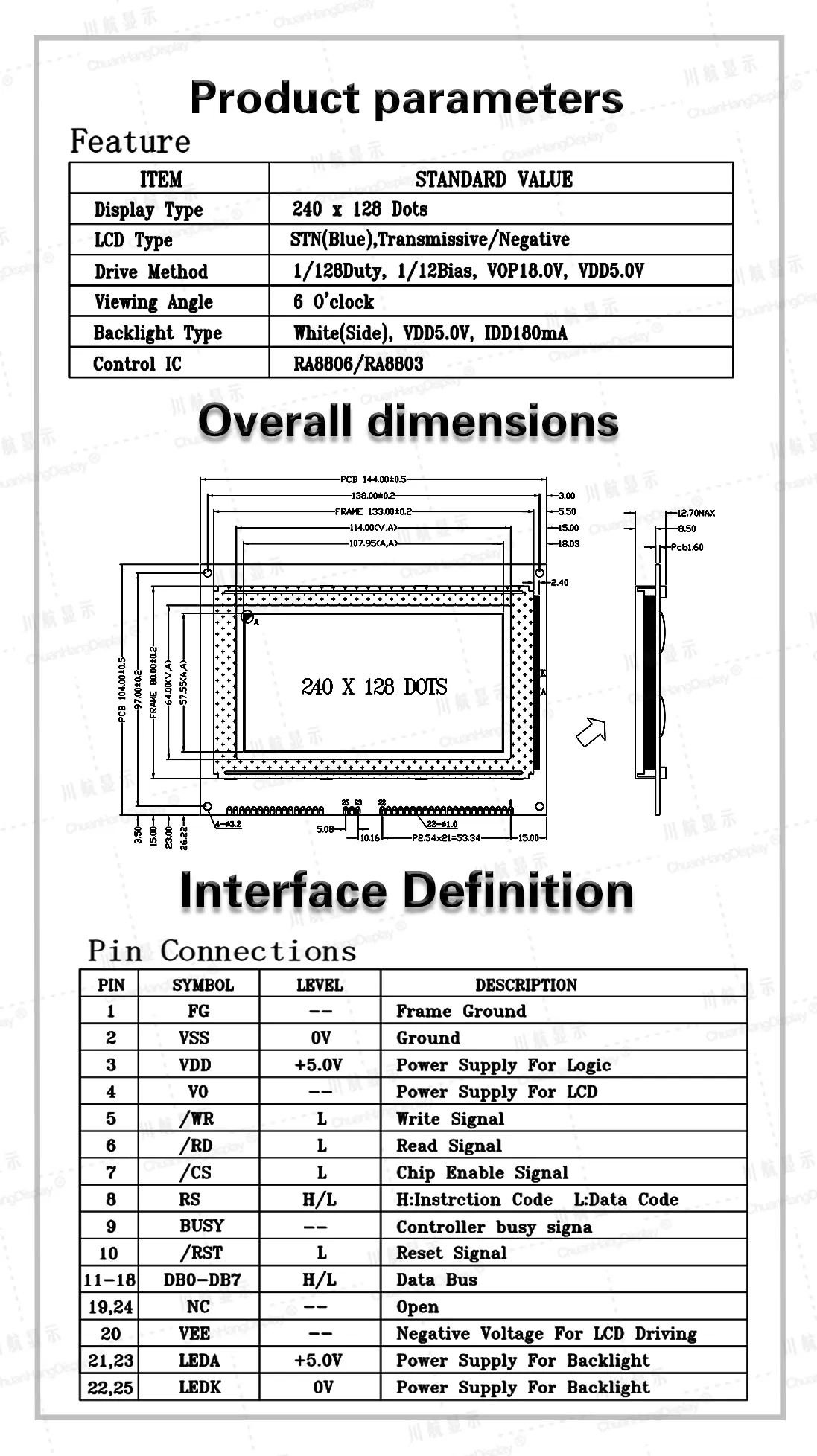

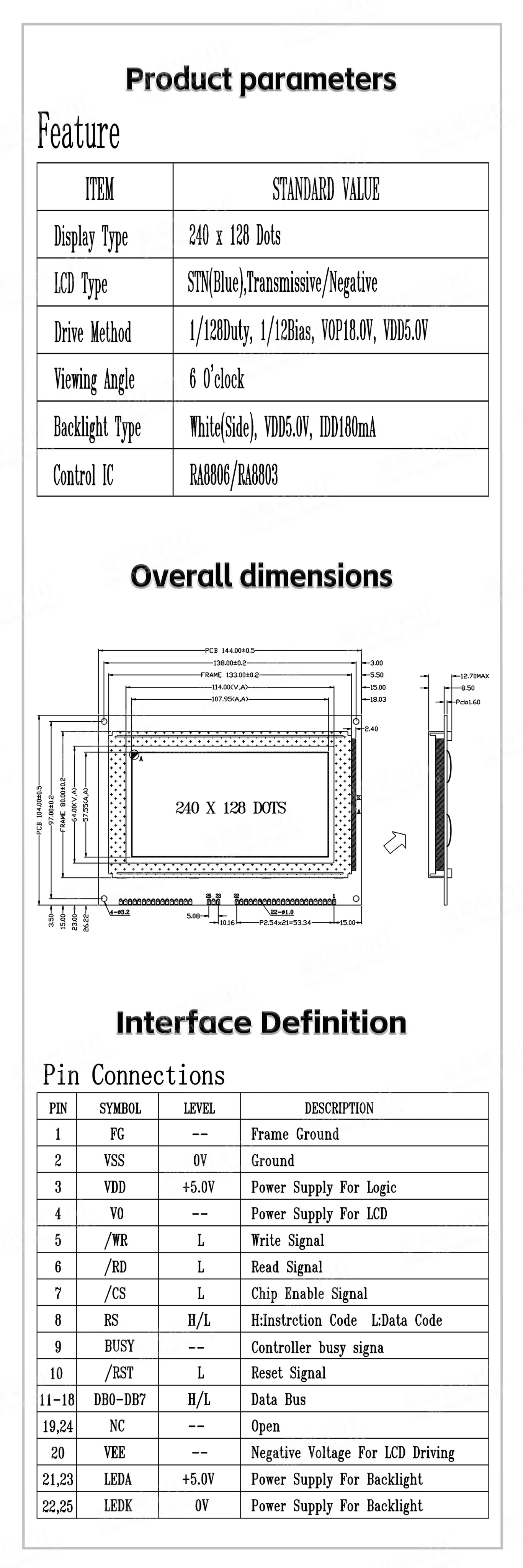

●Ein Bildschirm zeigt 15 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x128 Punkte.
●Eingebauter negativer Spannungsausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport-Schnittstelle, 8080-Timing/6800-Timing.
