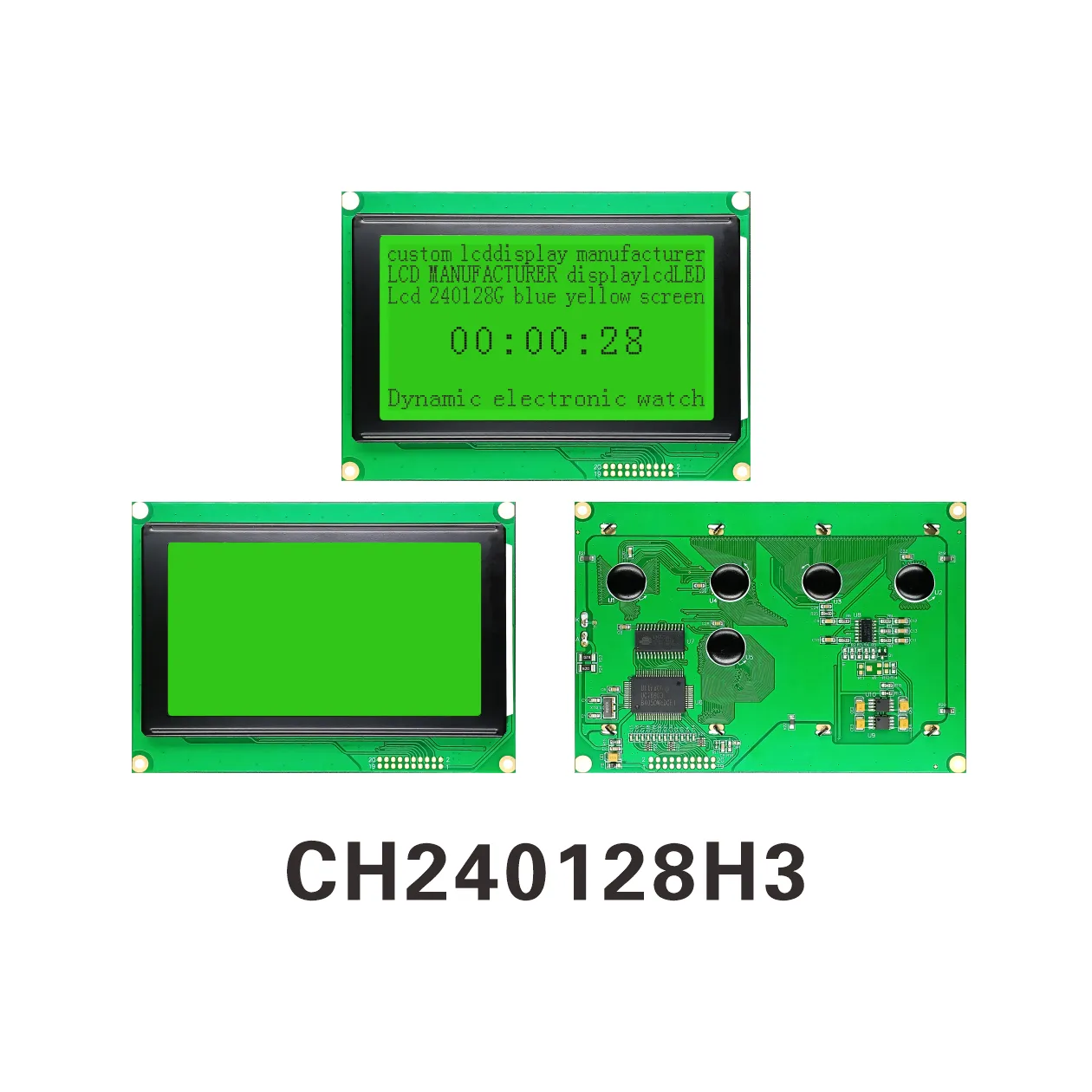

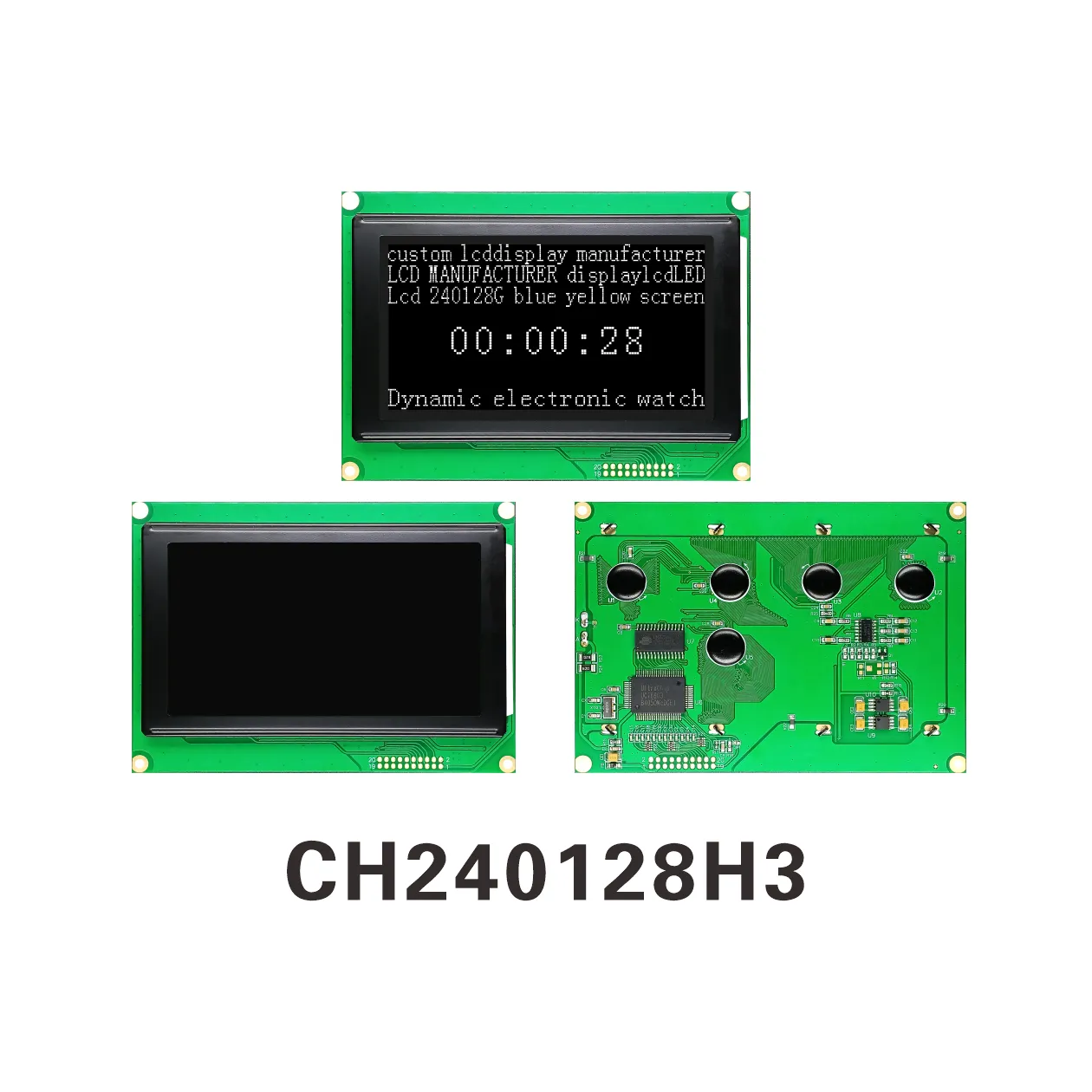

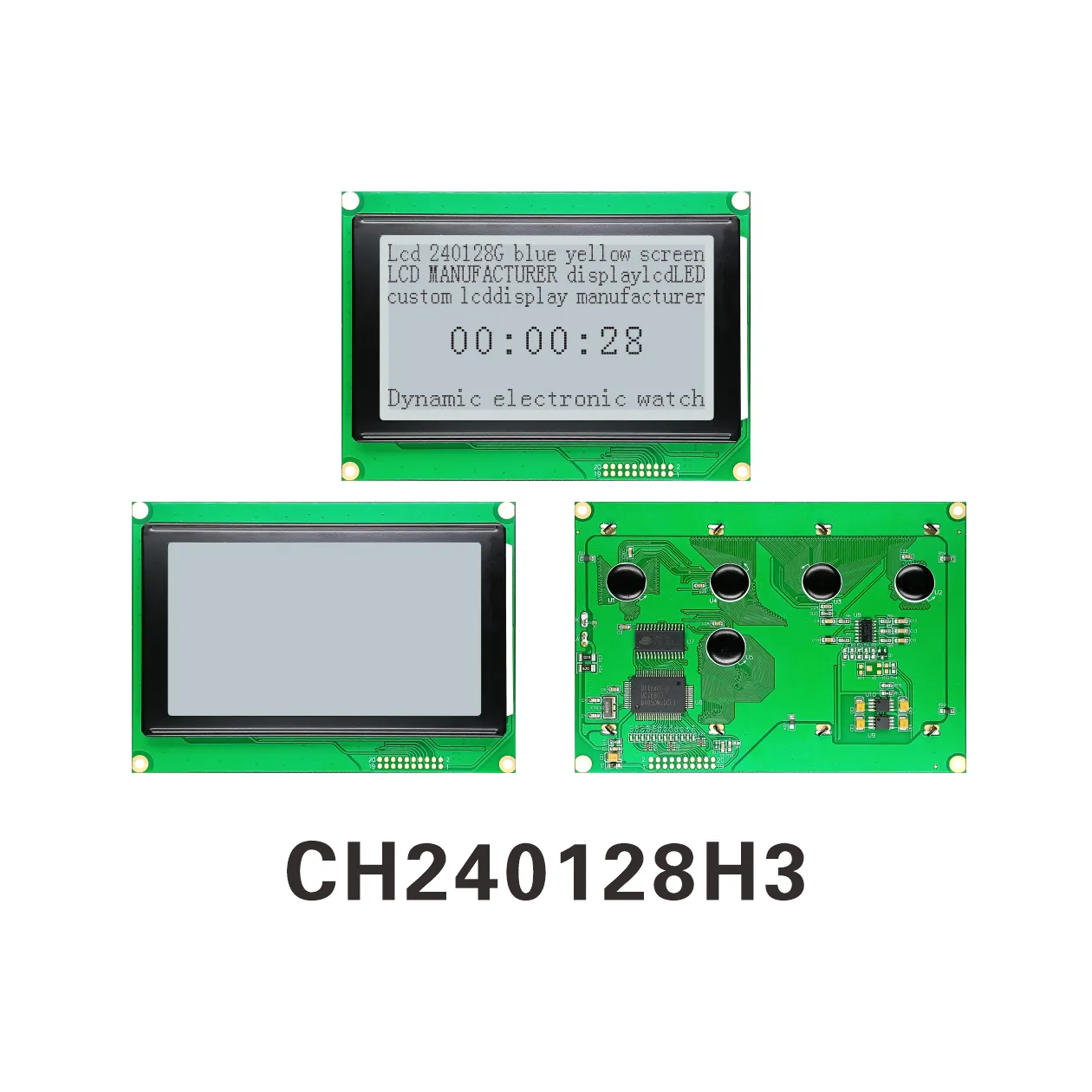

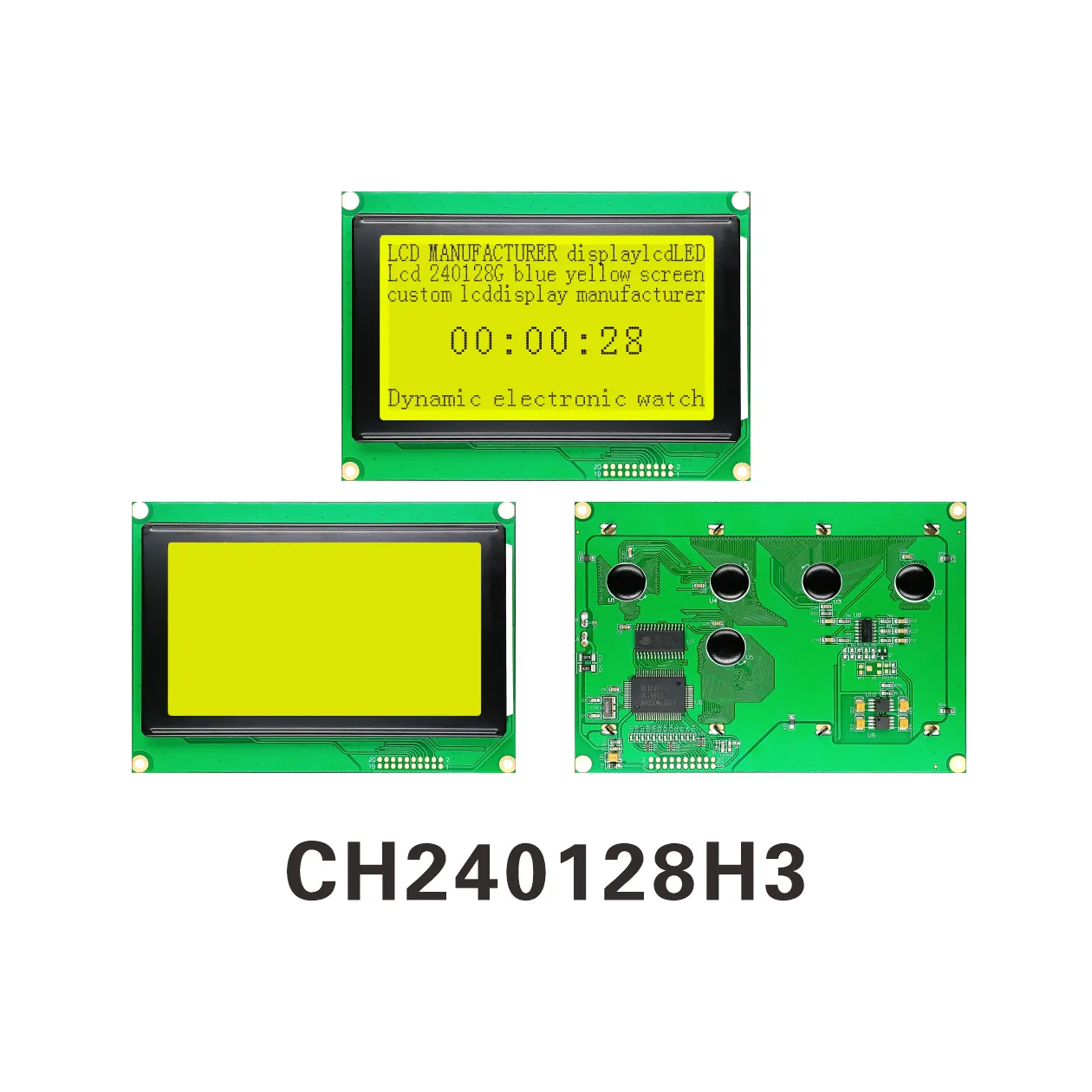

CH240128H3 240x128 Grafisches LCD-Display
Produktbeschreibung

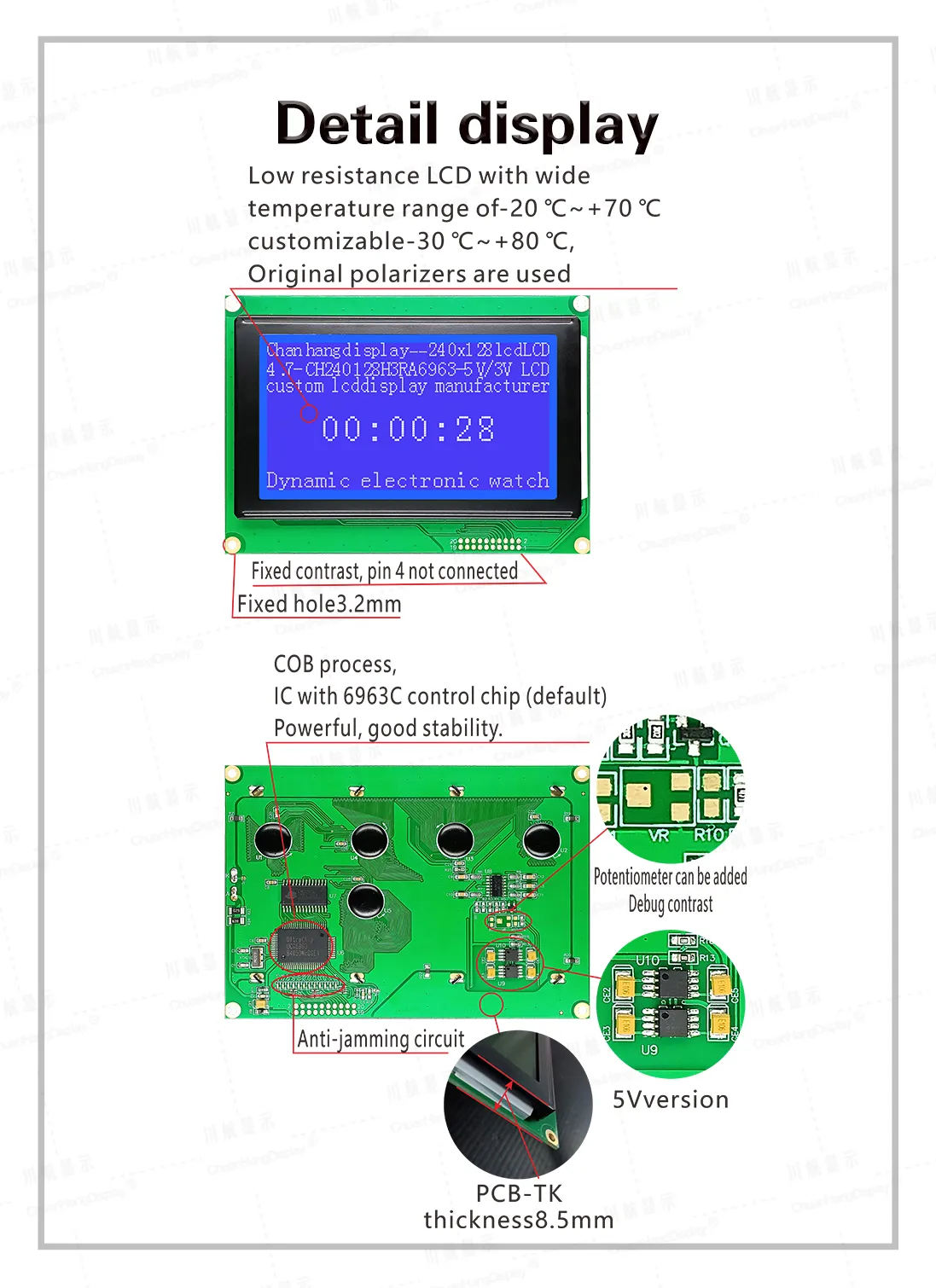

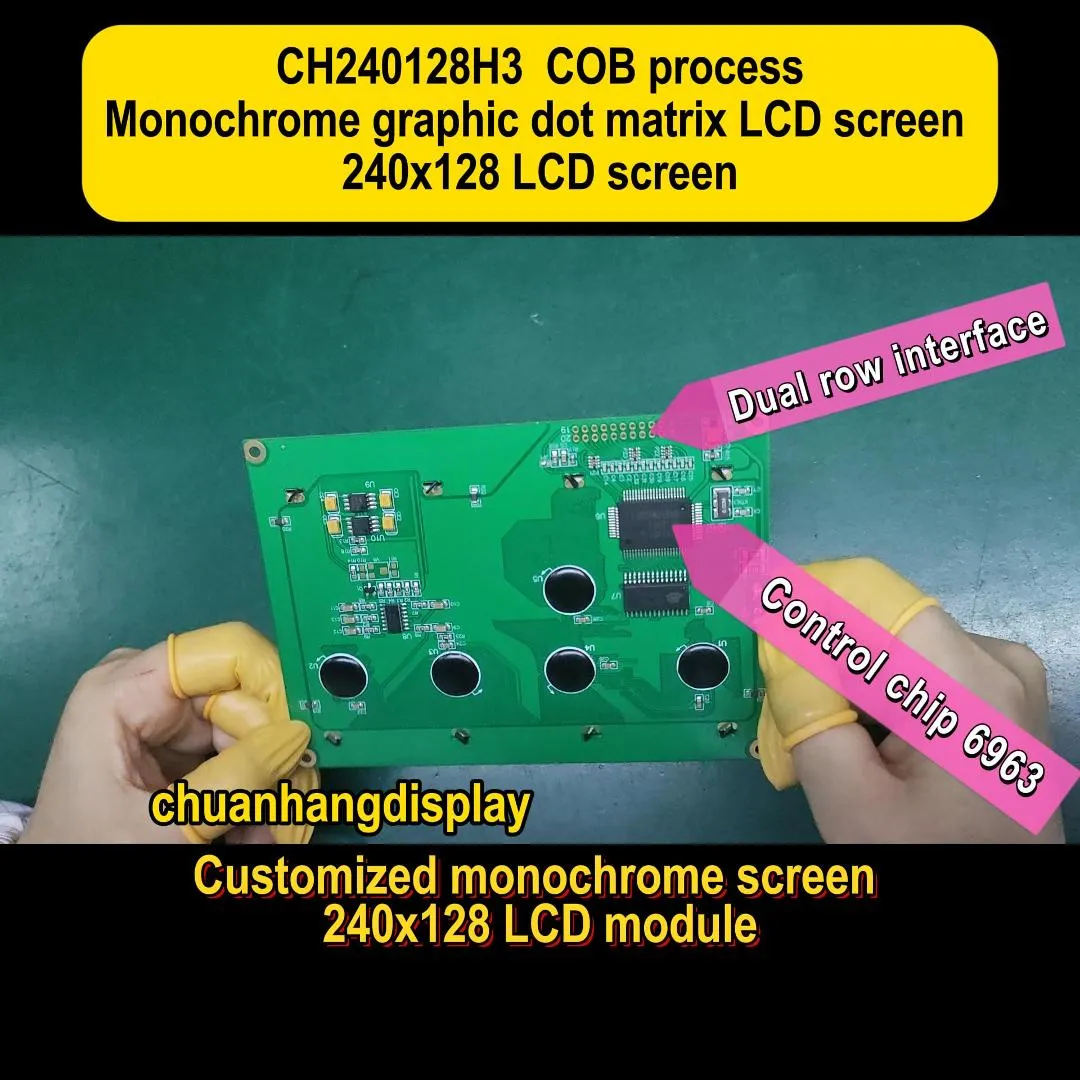

1.1 C0B-Prozess, Doppelreihen-Pin-Schnittstelle, Produkt mit PCB-Platine, Hintergrundbeleuchtung, leitfähige Bandverbindung, stabile Struktur.
1.2 IC verwendet t6963c/uc6963, Chip mit integriertem Zeichensatz-ROM (CGROM), keine chinesische Zeichensatzbibliothek, Programmierer kompilieren chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, 5V/3.3V zwei Strommodi, kein Hintergrundbeleuchtungsstrom innerhalb von 20mA, Hintergrundbeleuchtungsstrom innerhalb von 180mA.
1.4 LED kann von PIN2, PIN3, PIN20 angetrieben werden.

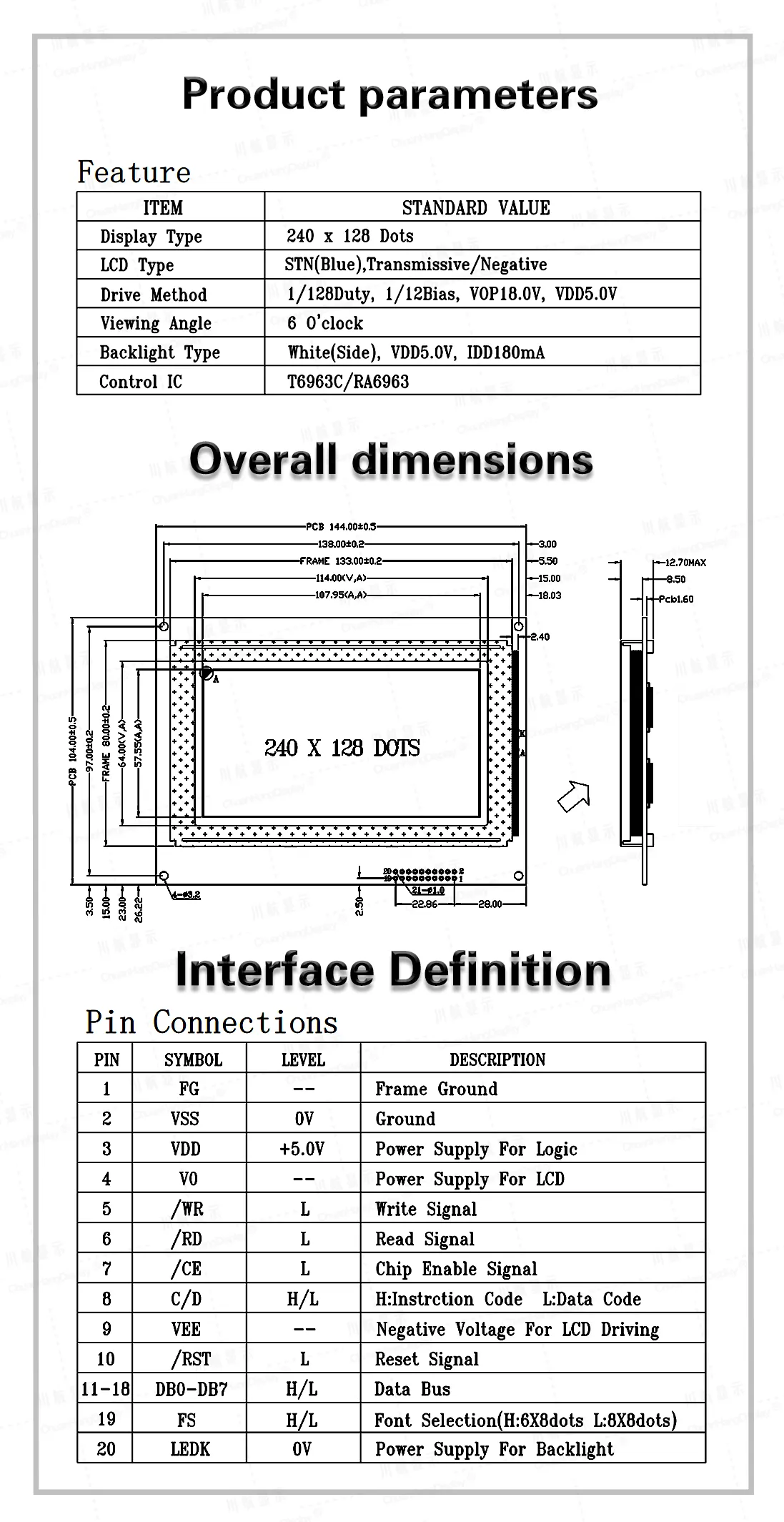

1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 128x240 Bits.
●Eingebautes Zeichensatz-ROM (CGROM): 128 Zeichen
●Grafikmodus, Textmodus, gemischter Grafik-Text-Modus.
●Ein Bildschirm zeigt 15 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦240x128 Punktmatrix
●Eingebauter negativer Spannungsausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist.
●8-Bit-Parallelport-Schnittstelle, 8080-Timing.
