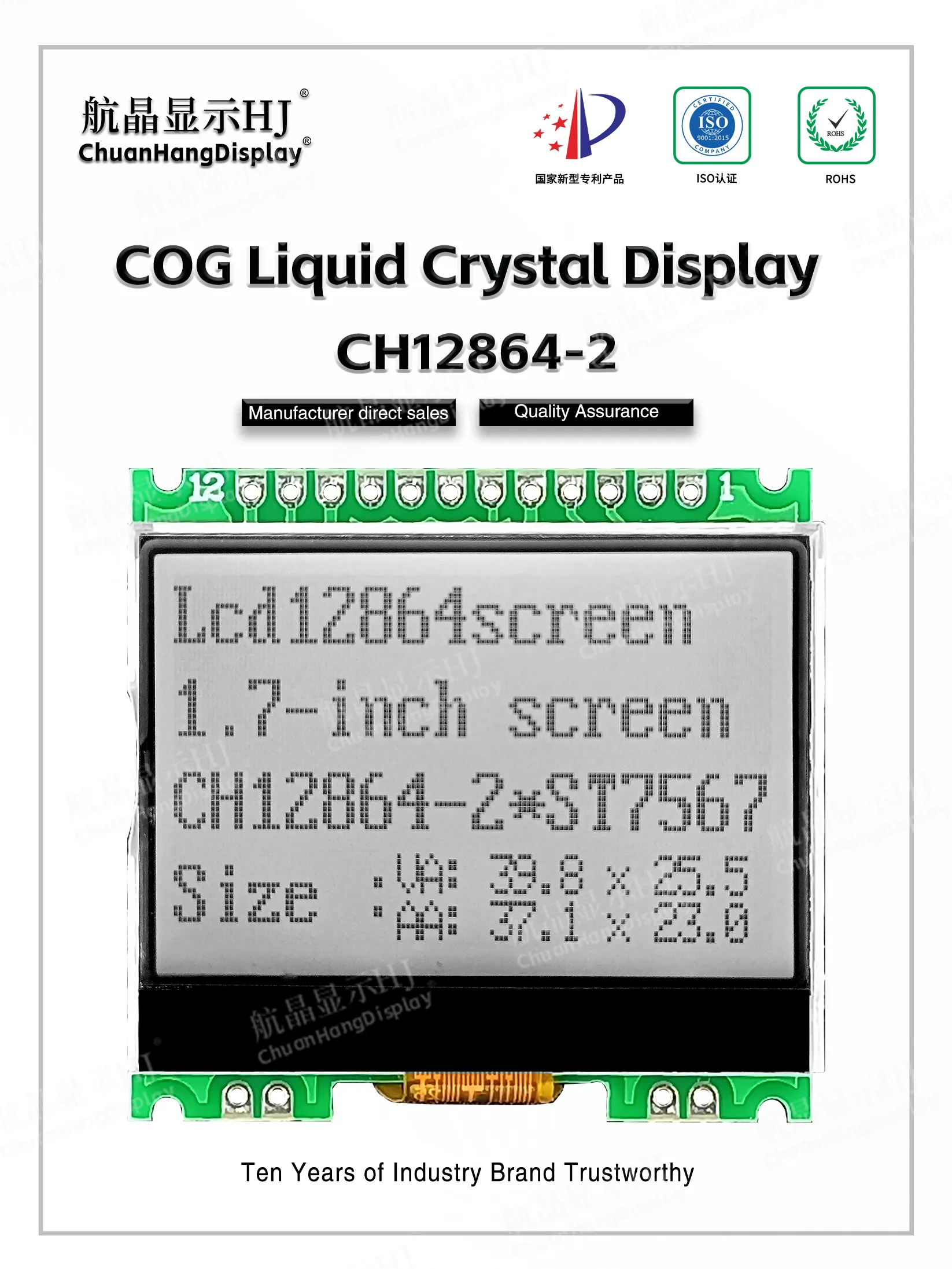

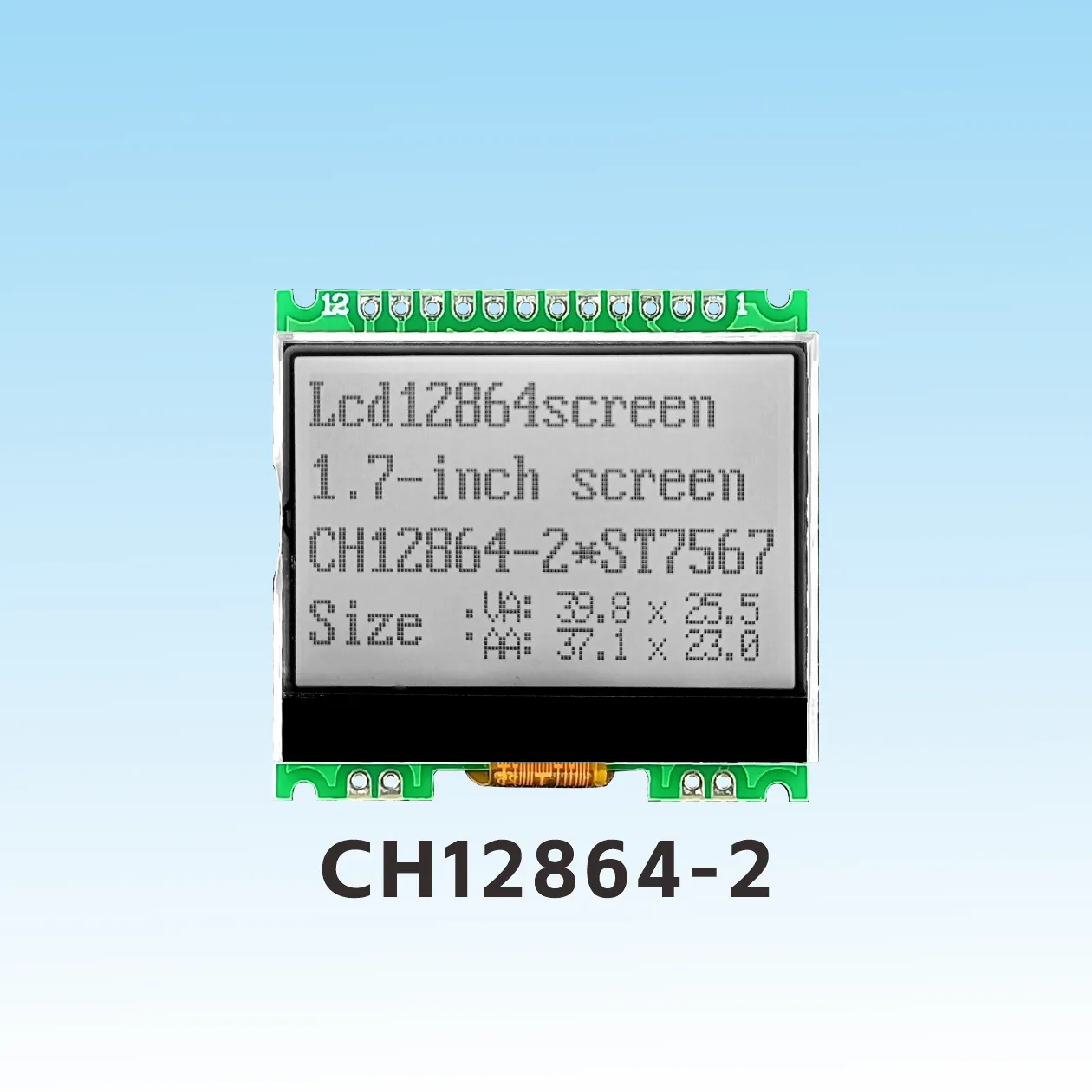

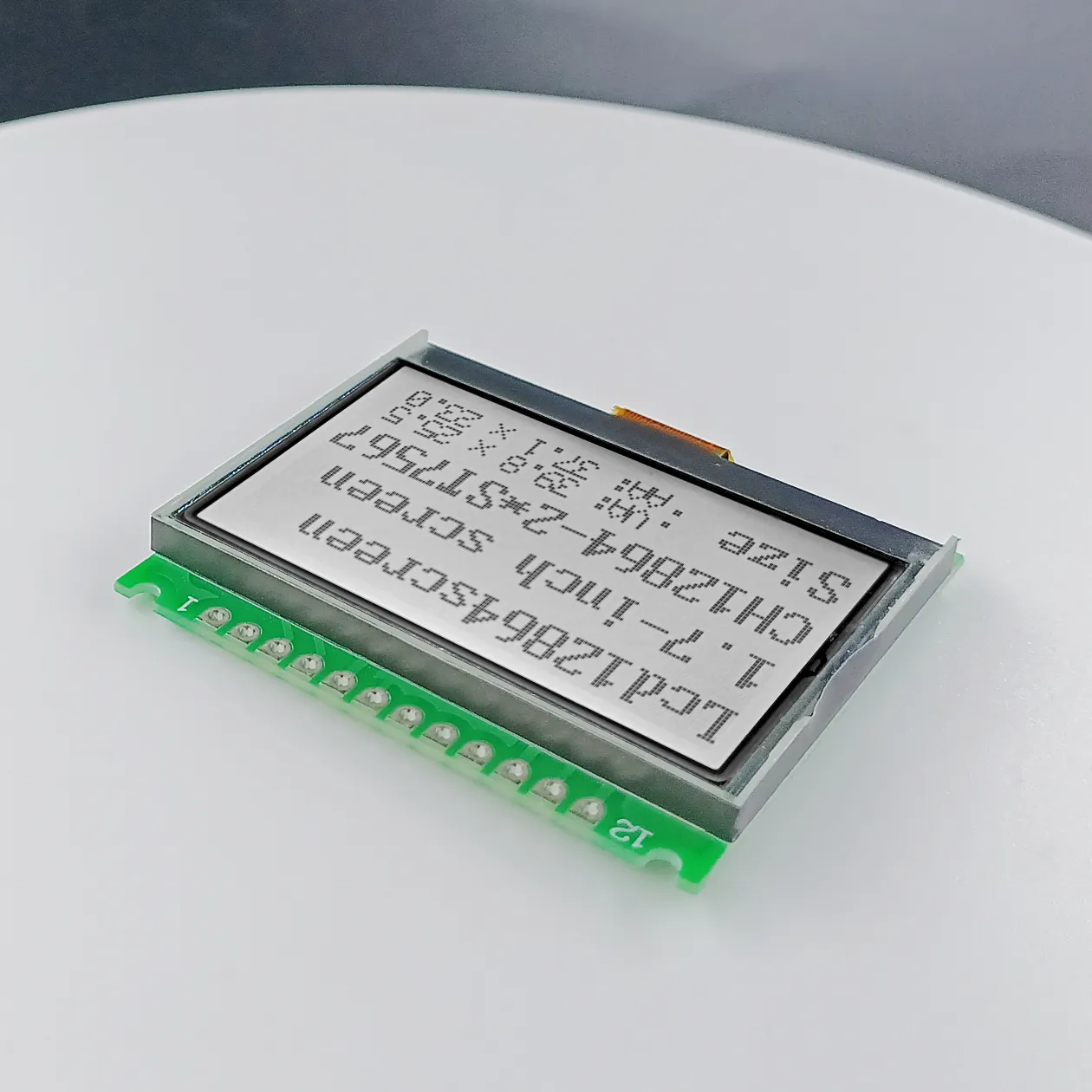

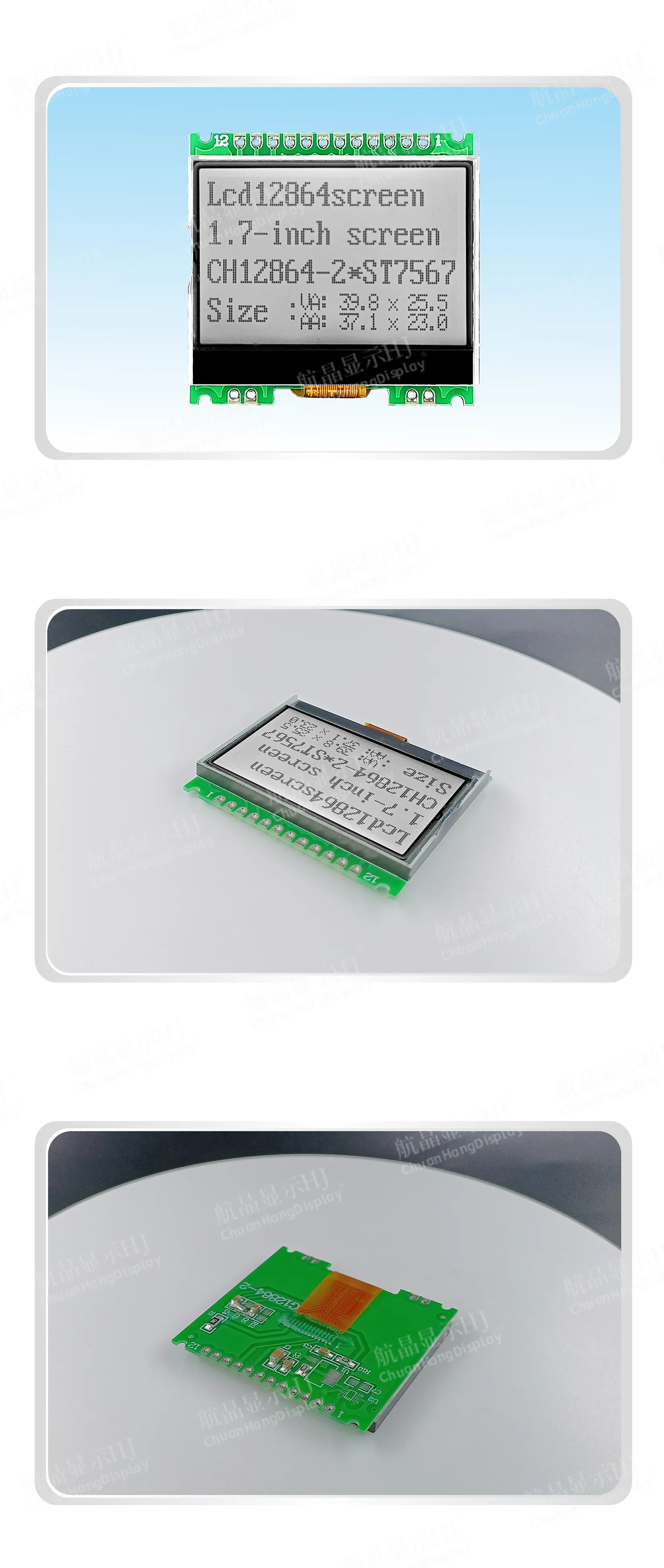

CH12864-2 écran lcd cog 12864
Description du produit

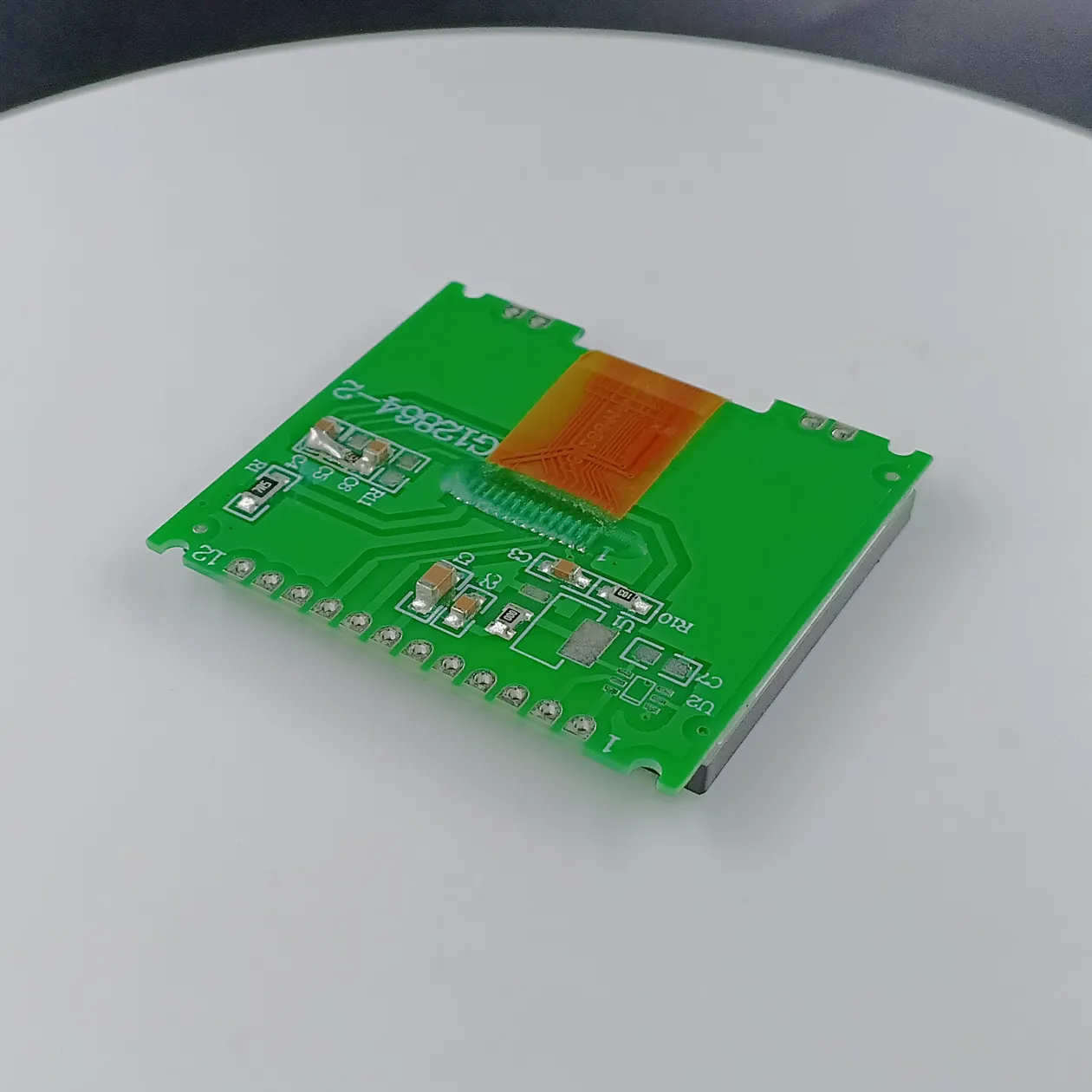

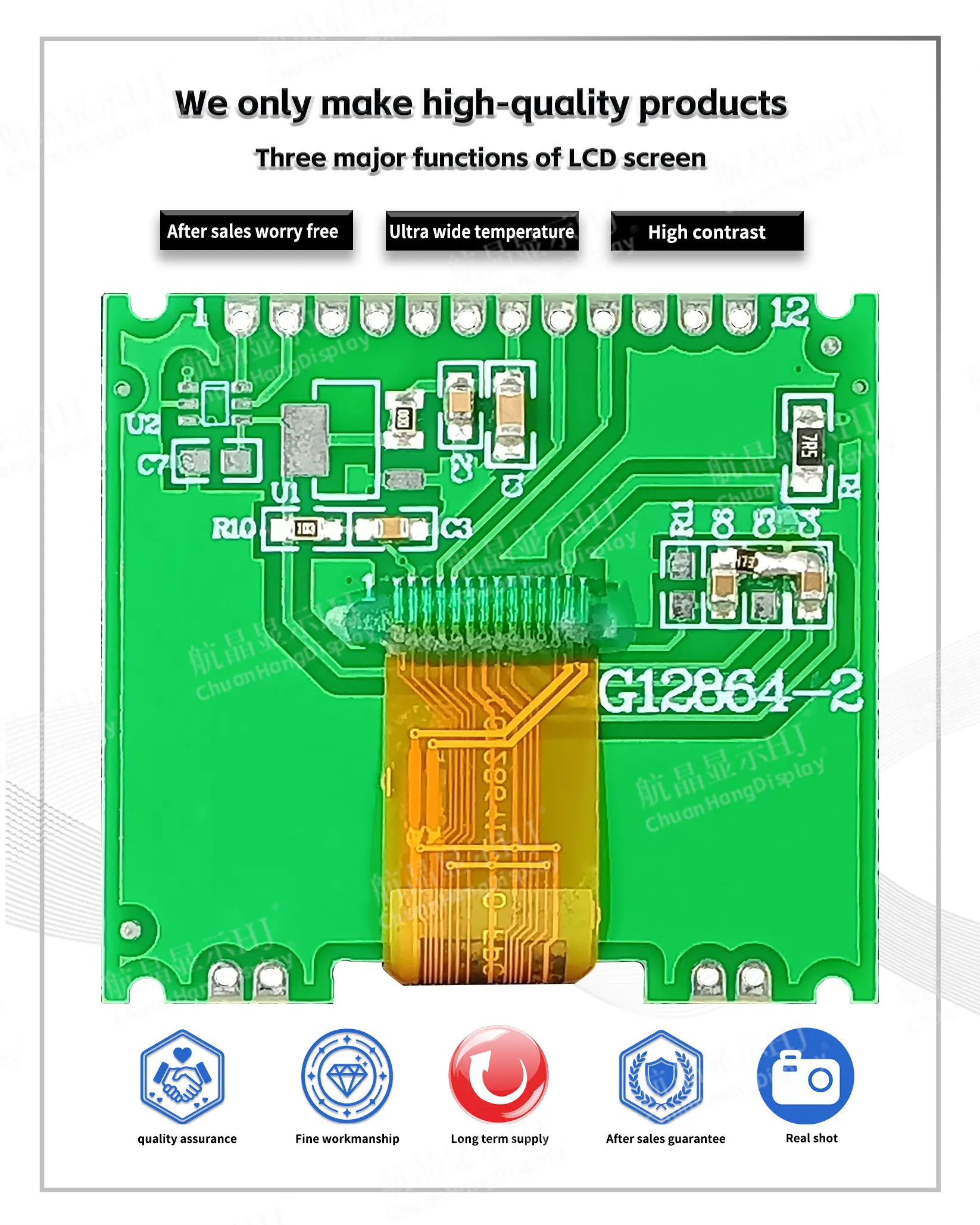

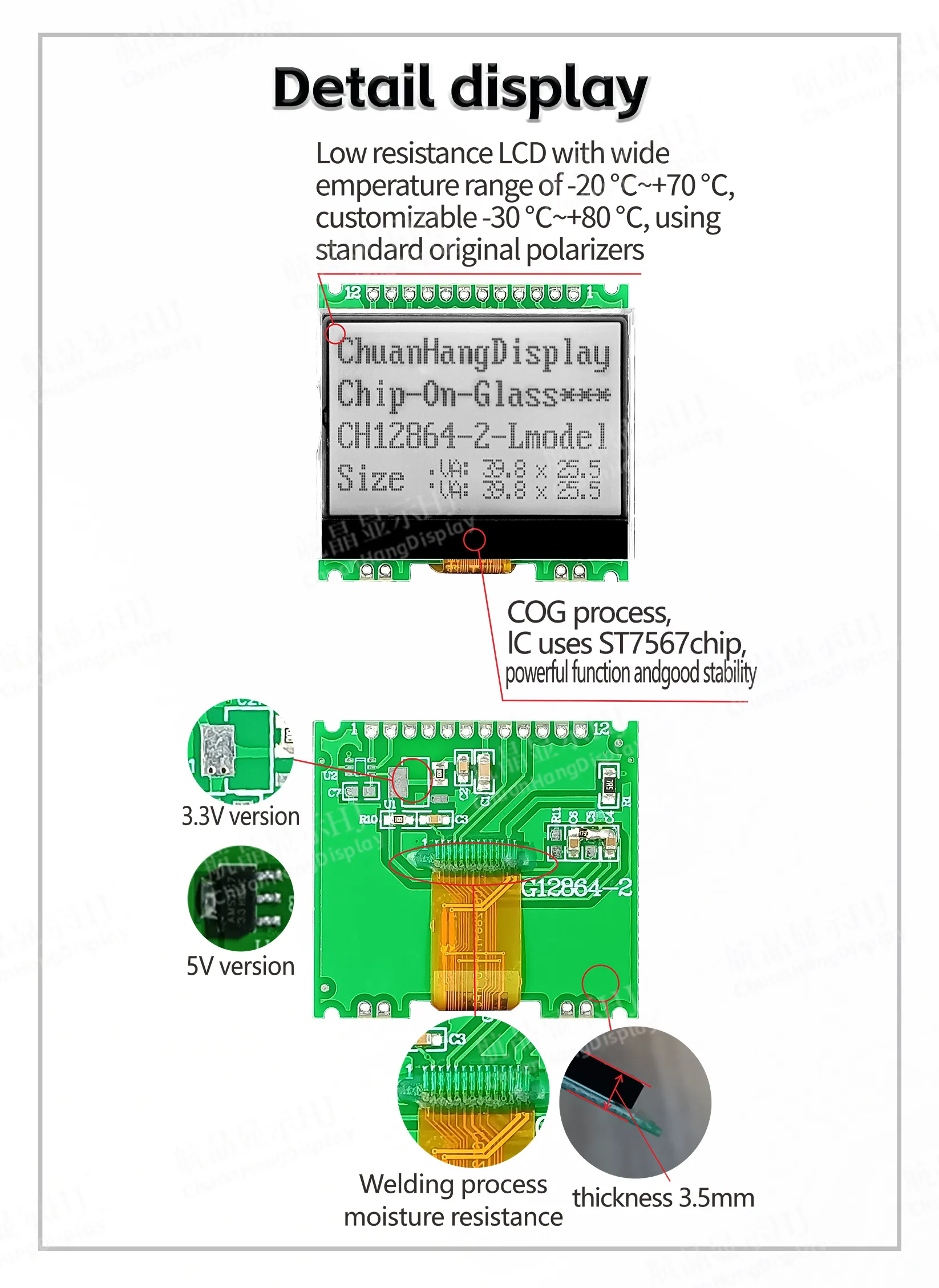

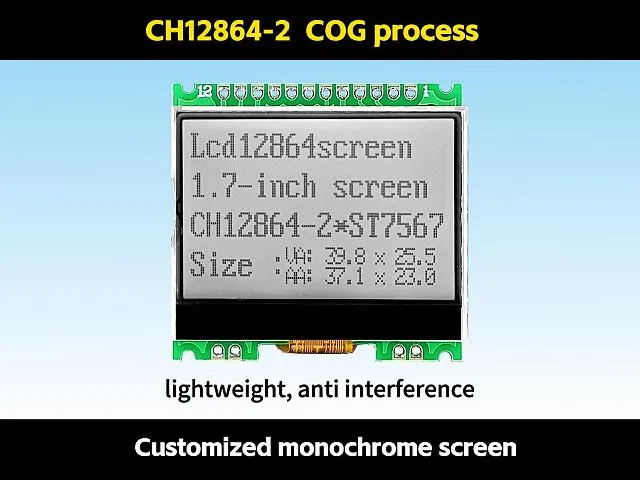

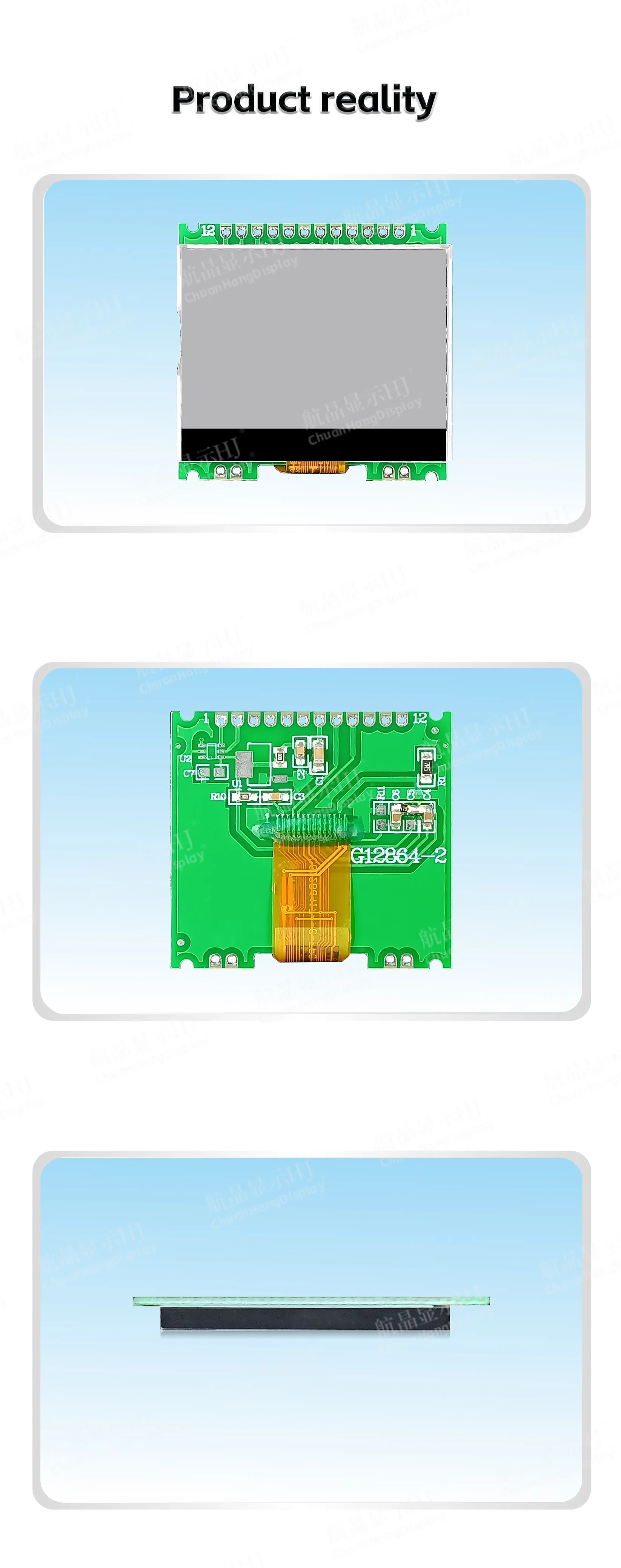

1.1 Processus 1.1CO0G, le câblage souple FPC est un port de soudure, le produit est avec carte PCB, rétroéclairage, épaisseur fine, structure stable.
1.21C utilise UC1701X. Il n'y a pas de bibliothèque de mots dans la puce, et le programmeur compile sa propre bibliothèque de mots.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage inférieur à 1mA, avec courant de rétroéclairage inférieur à 60mA.
1.4 Les rétroéclairages LED A et K sont des lignes souples, et A et K doivent être alimentés séparément par 2,9V~3,0V. La LED peut être pilotée par PIN6 et PIN7.

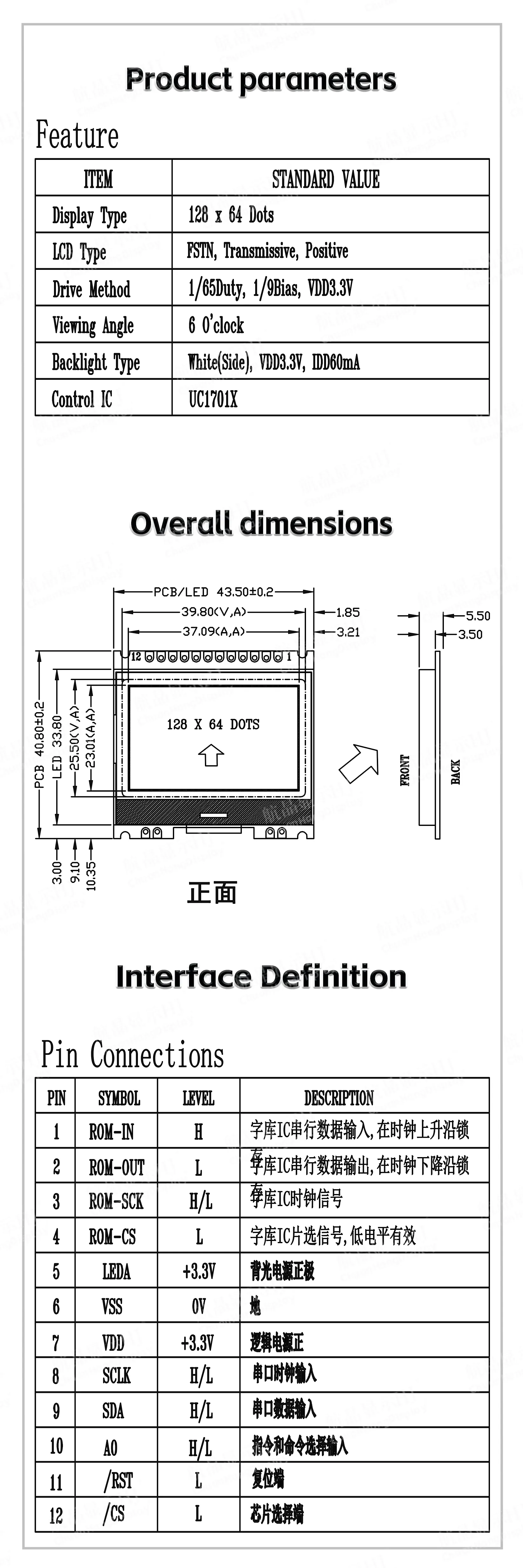

1.5 Caractéristiques du produit :
La RAM de données d'affichage intégrée est de 64x128 bits. Circuit tampon intégré.
Le contraste est ajusté par le logiciel.
Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
Une seule image est une matrice de points 128x64. Interface SPI à 4 fils.
Fonctions riches : l'interface affiche marche/arrêt, affichage positif/affichage inversé.
1.21C utilise UC1701X. Il n'y a pas de bibliothèque de mots dans la puce, et le programmeur compile sa propre bibliothèque de mots.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage inférieur à 1mA, avec courant de rétroéclairage inférieur à 60mA.
1.4 Les rétroéclairages LED A et K sont des lignes souples, et A et K doivent être alimentés séparément par 2,9V~3,0V. La LED peut être pilotée par PIN6 et PIN7.
1.5 Caractéristiques du produit :
La RAM de données d'affichage intégrée est de 64x128 bits. Circuit tampon intégré.
Le contraste est ajusté par le logiciel.
Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
Une seule image est une matrice de points 128x64. Interface SPI à 4 fils.
Fonctions riches : l'interface affiche marche/arrêt, affichage positif/affichage inversé.
