CH12864-6-2 12864b i2c
Description du produit

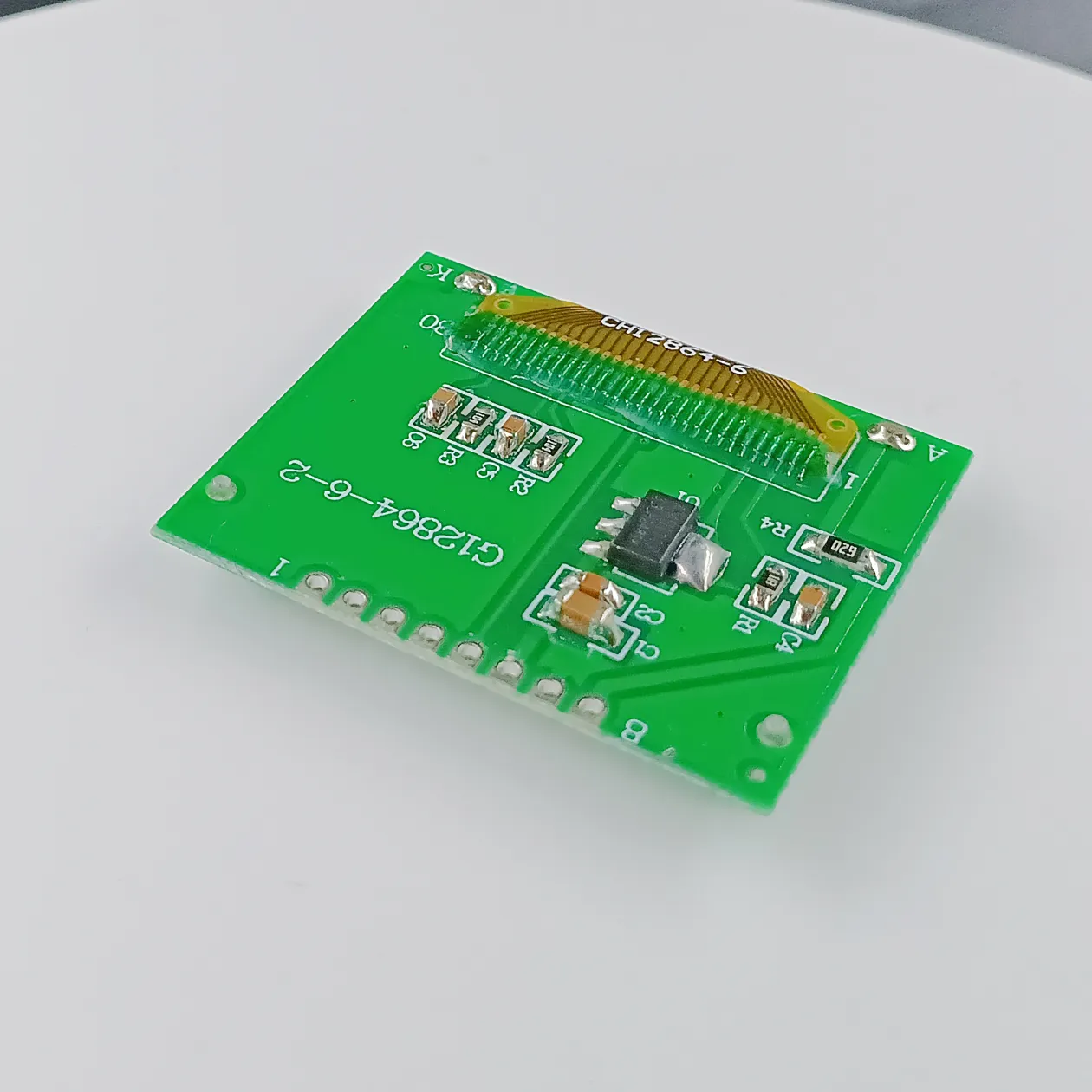

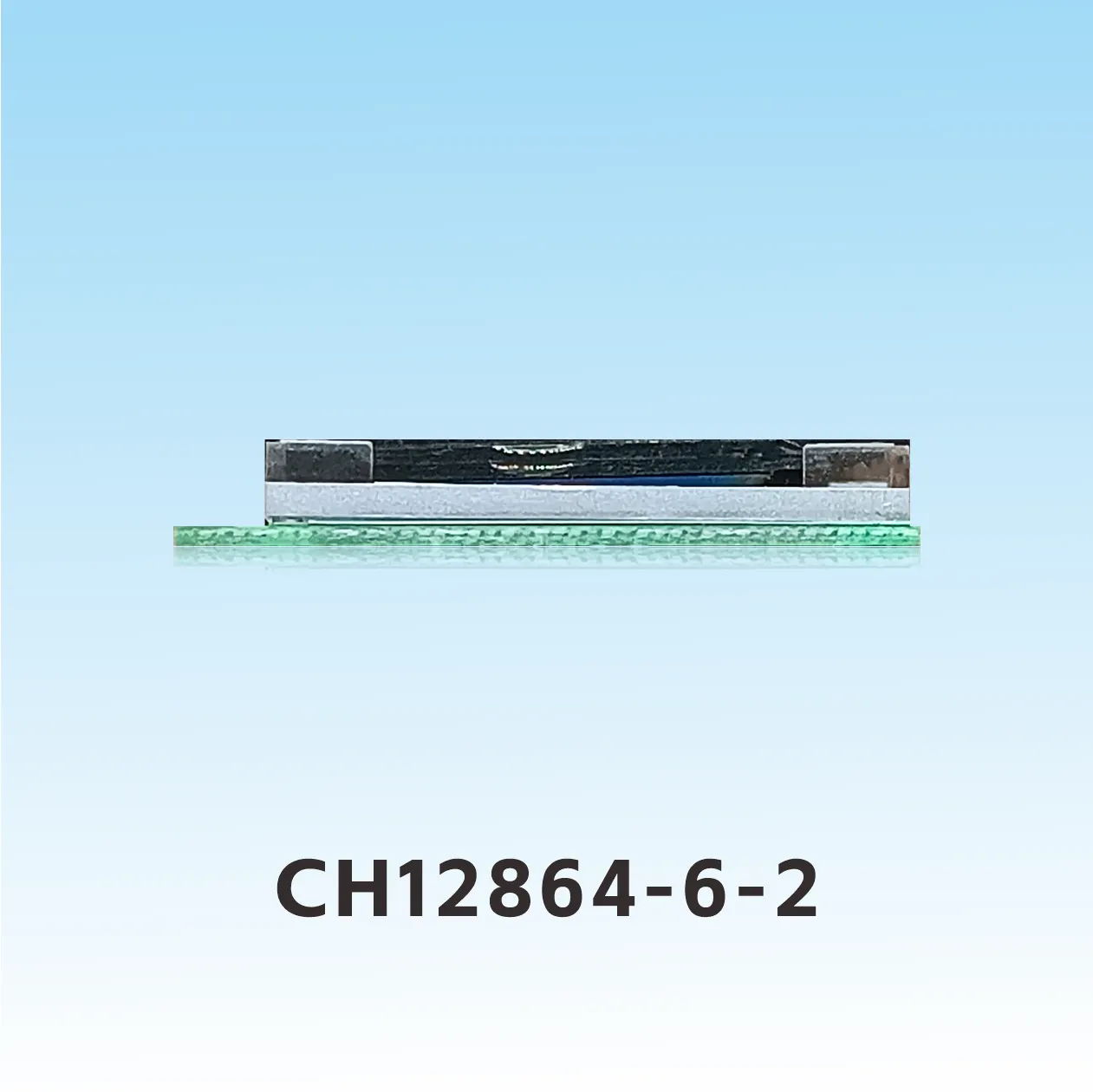

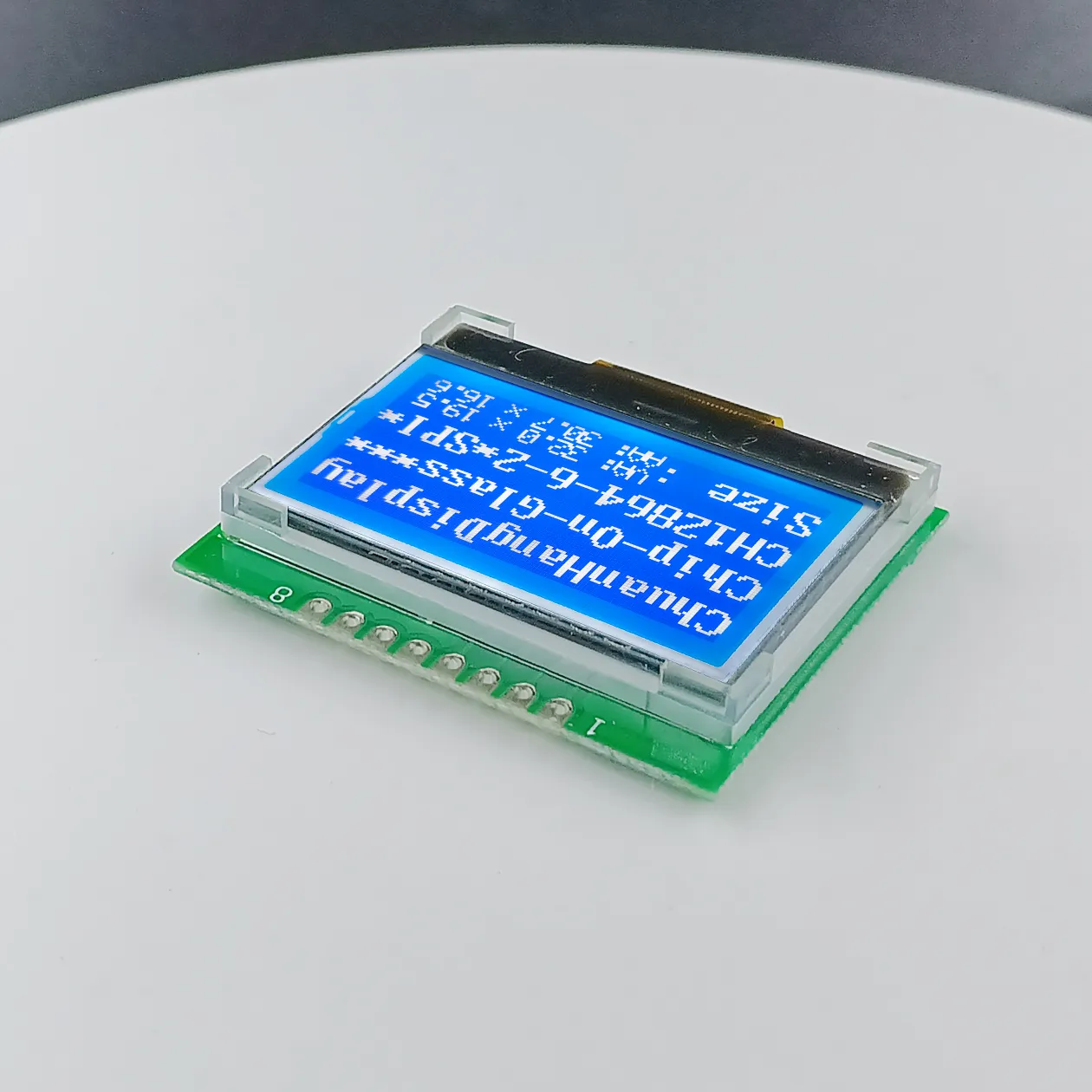

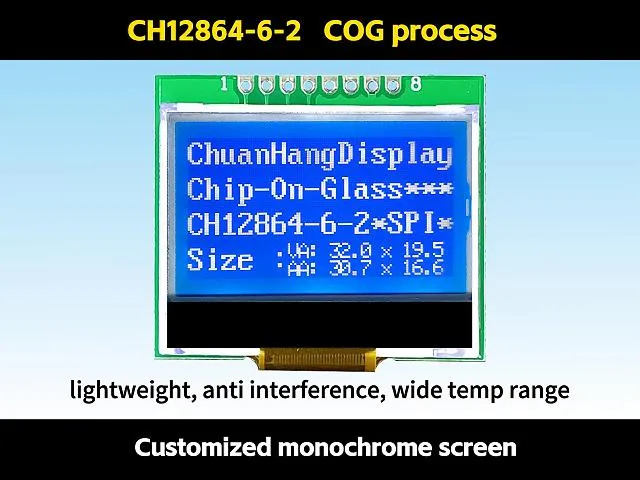

1.1 Processus COG, le fil souple FPC est un port de soudure, le produit est équipé d'une carte PCB, avec rétroéclairage, épaisseur fine et structure stable.
1.2 IC utilise st7567. Il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation par défaut 3,3 V, courant sans rétroéclairage inférieur à 1 mA, courant de rétroéclairage inférieur à 60 mA.
1.4 Les rétroéclairages LED A et K sont des cartes PCB, et A et K doivent être alimentés séparément par 2,9 V~3,0 V. La LED peut être composée du pilote PIN6, PIN7, PIN8.

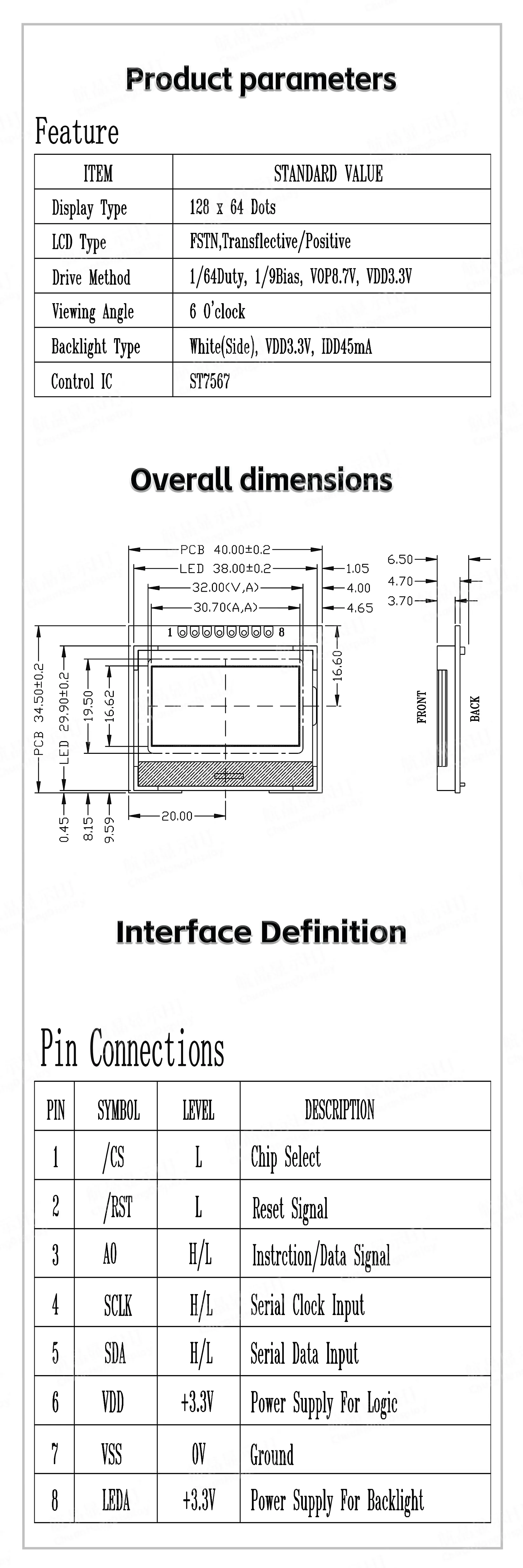

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Circuit de boost intégré.
●Le rapport de contraste est ajusté par le logiciel.

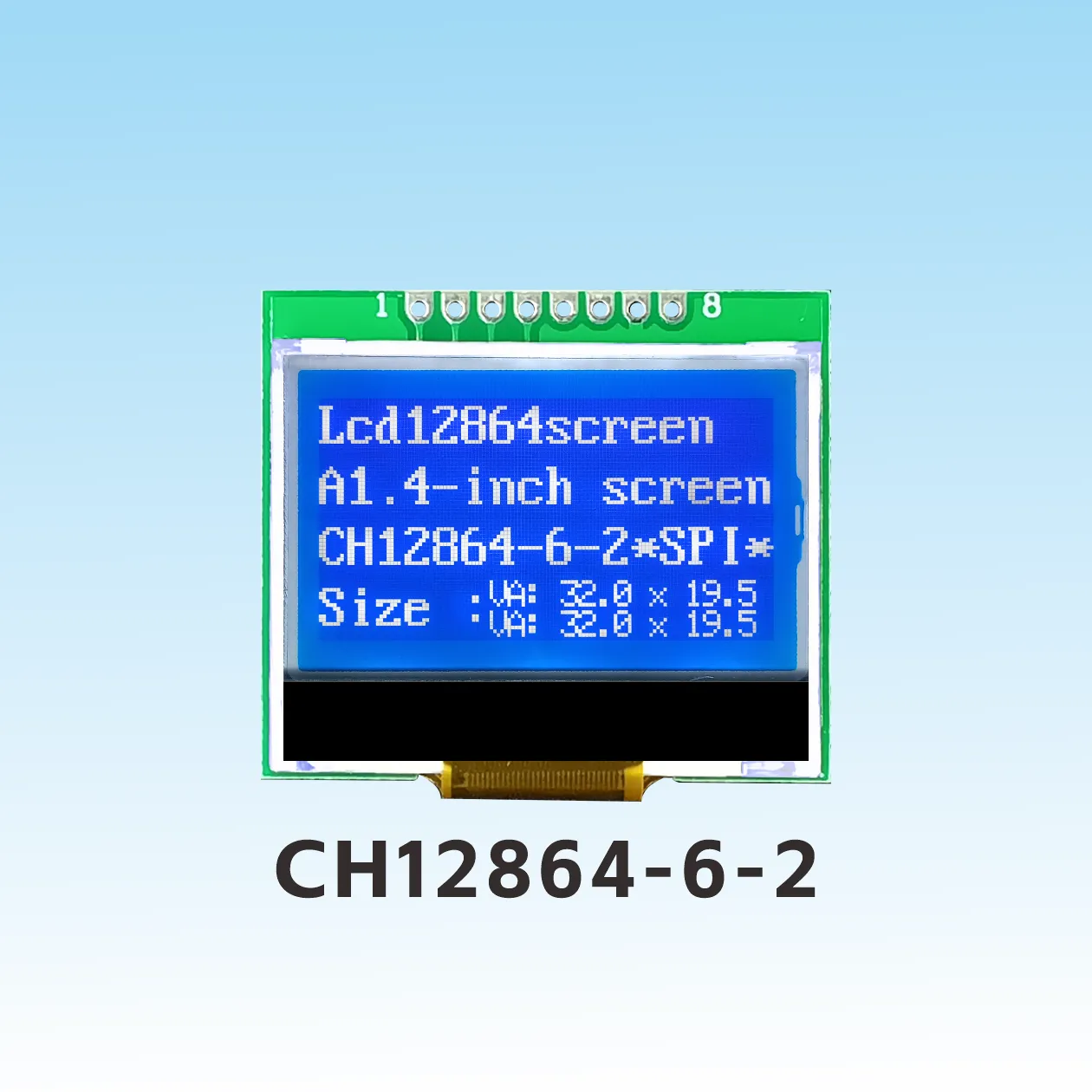

●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points. Interface de communication SPI à 4 fils.
●Fonctions riches : L'interface affiche marche/arrêt, positif/inversé.
