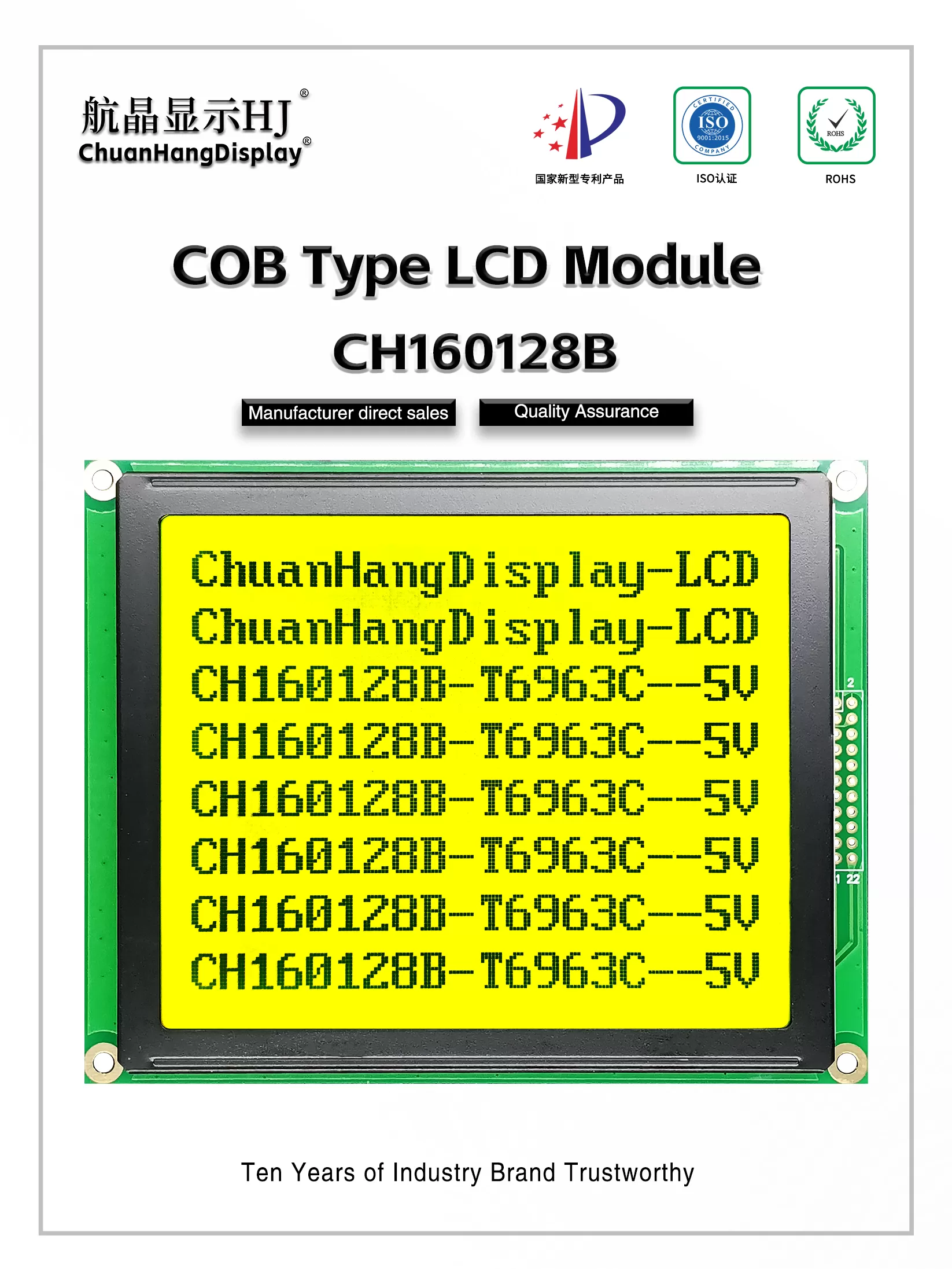

CH160128B Affichage LCD graphique à matrice de points
Description du produit

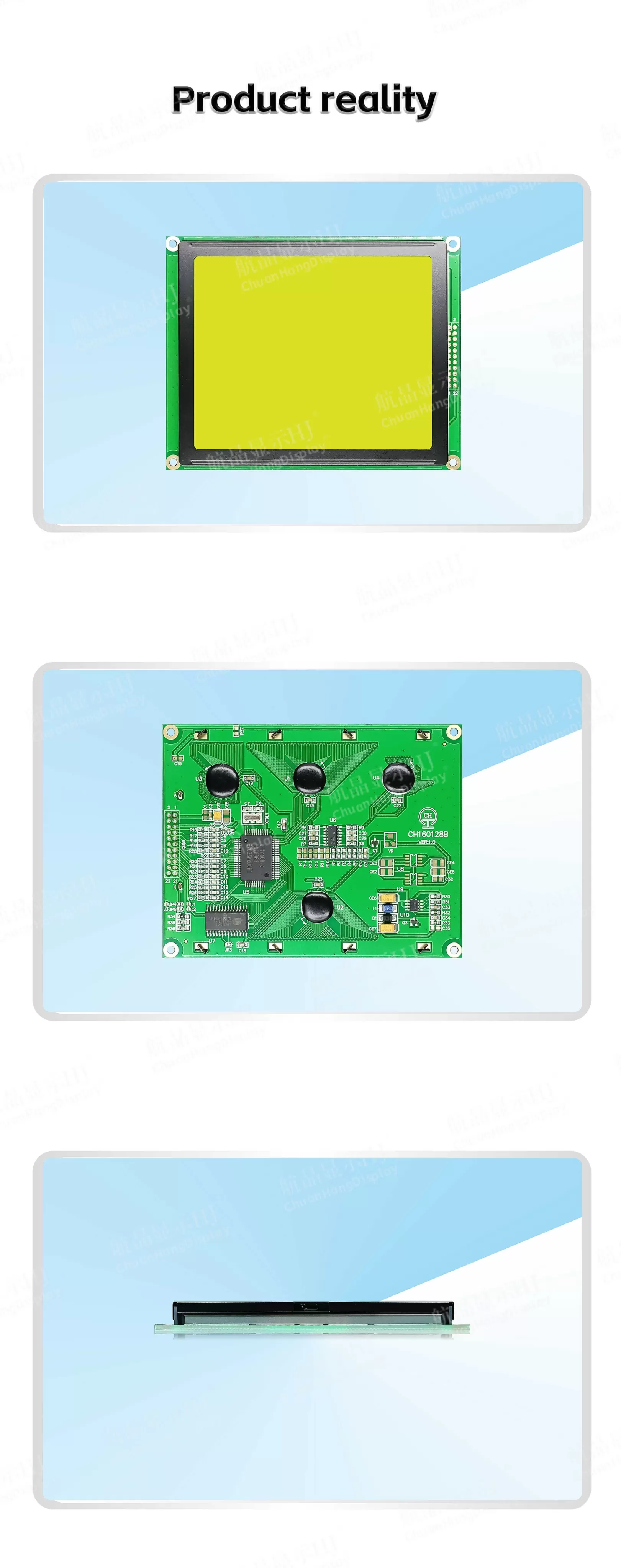

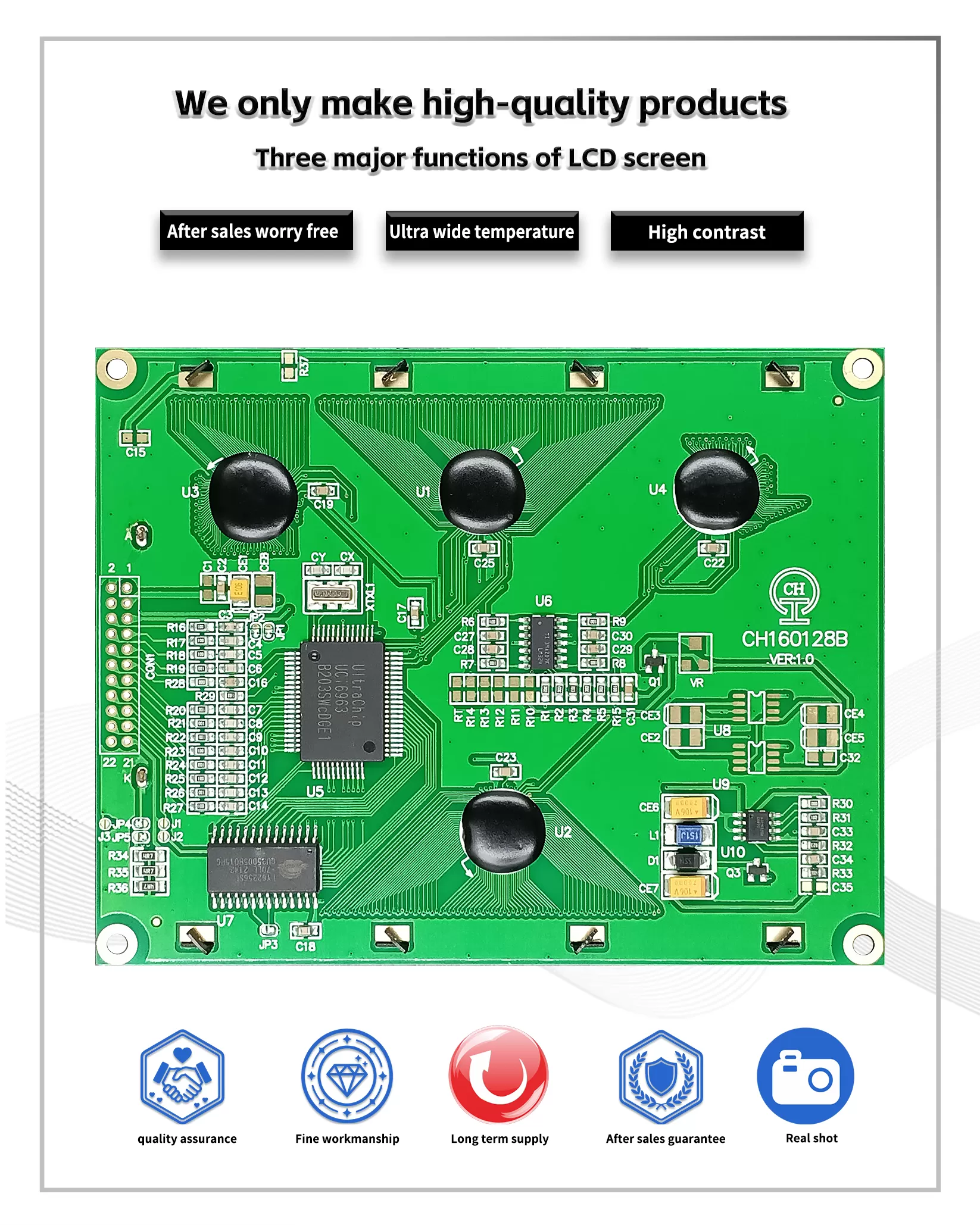

1.1 Processus C0B, produit avec carte PCB, rétroéclairage, connexion par bande conductrice, structure stable
1.2 IC utilise t6963c/uc6963. La puce dispose d'une bibliothèque de caractères intégrée ROM (CGROM), pas de bibliothèque de caractères chinois, et les programmeurs ont leur propre bibliothèque de caractères chinois.
1.3 Faible consommation d'énergie, avec modes d'alimentation 5V/3,3V, courant sans rétroéclairage inférieur à 8mA et courant de rétroéclairage inférieur à 150mA.
1.4 LED peut être pilotée par PIN2, PIN3, PIN21, PIN22
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 128x160 bits.
●Bibliothèque de caractères intégrée ROM (CGROM) : 128 caractères Mode graphique, mode texte, mode mixte graphique et texte.

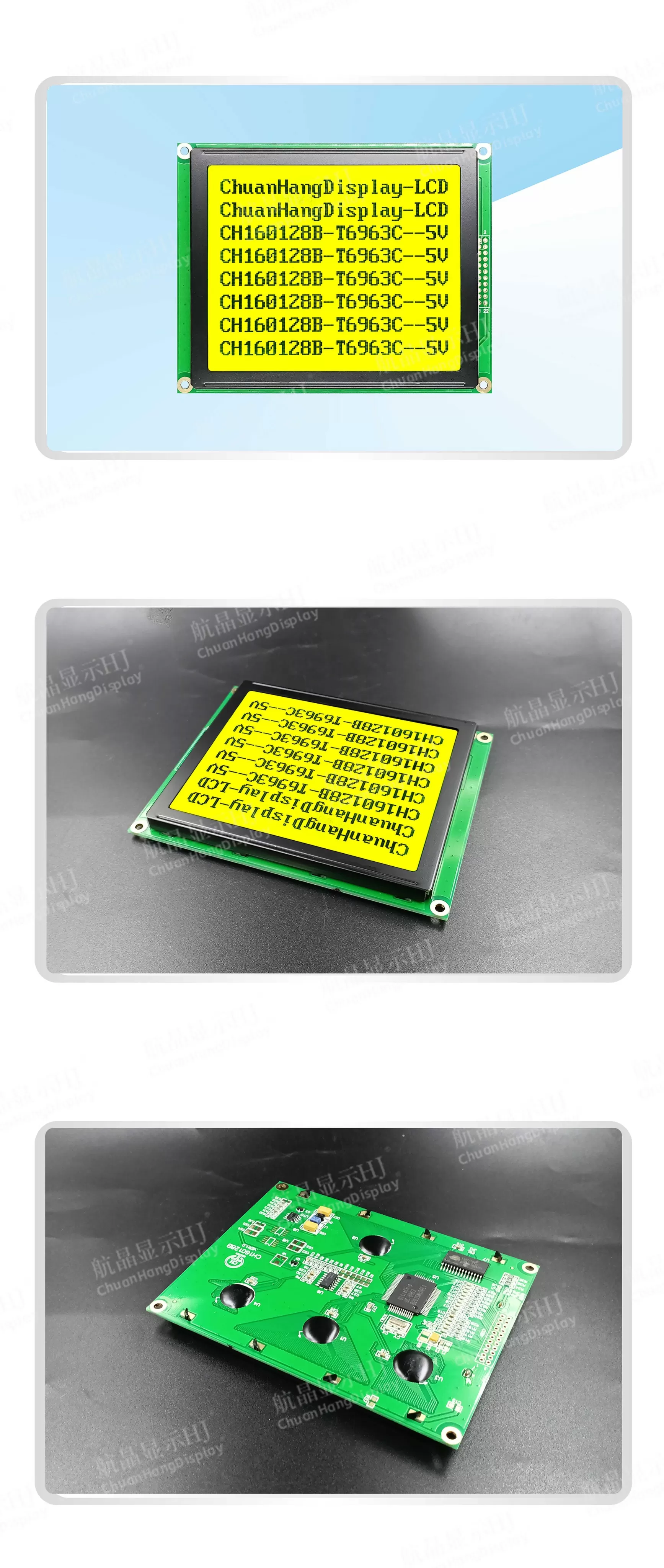

●Un écran affiche 10 caractères x 8 lignes (matrice de points 16x16).
●Image unique ≦160x128 matrice de points.

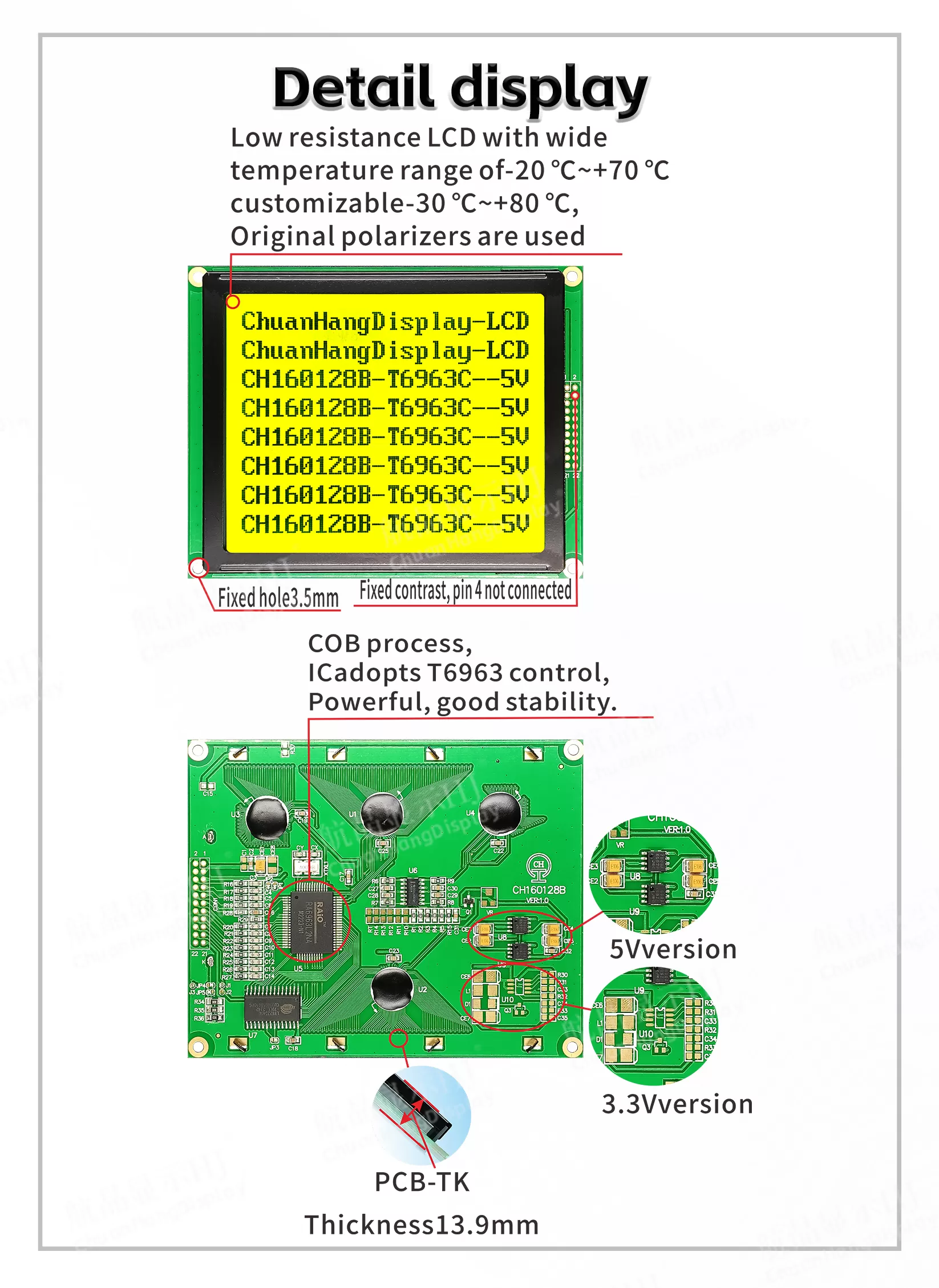

●Sortie de pression négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé. Interface parallèle 8 bits, synchronisation 8080.
