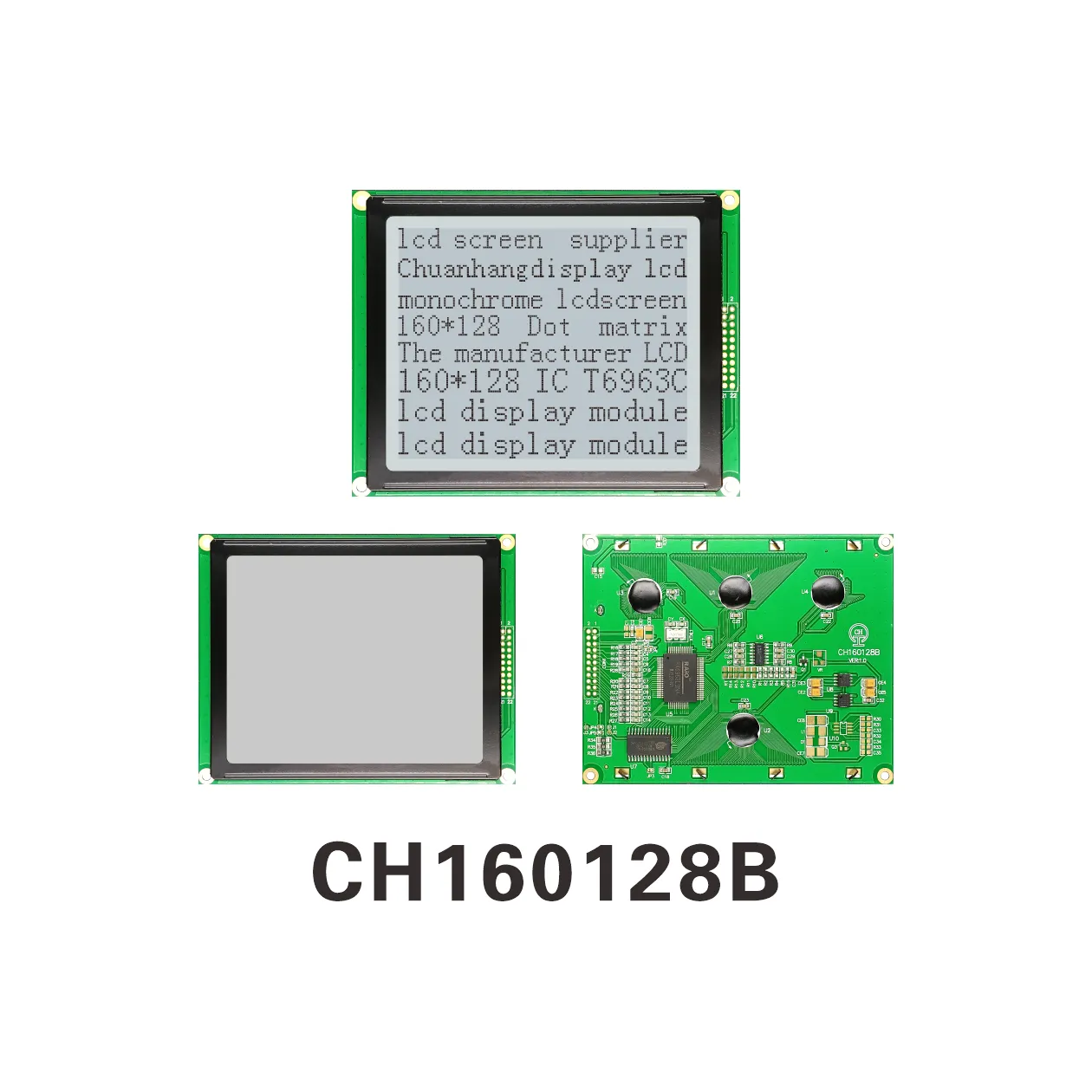

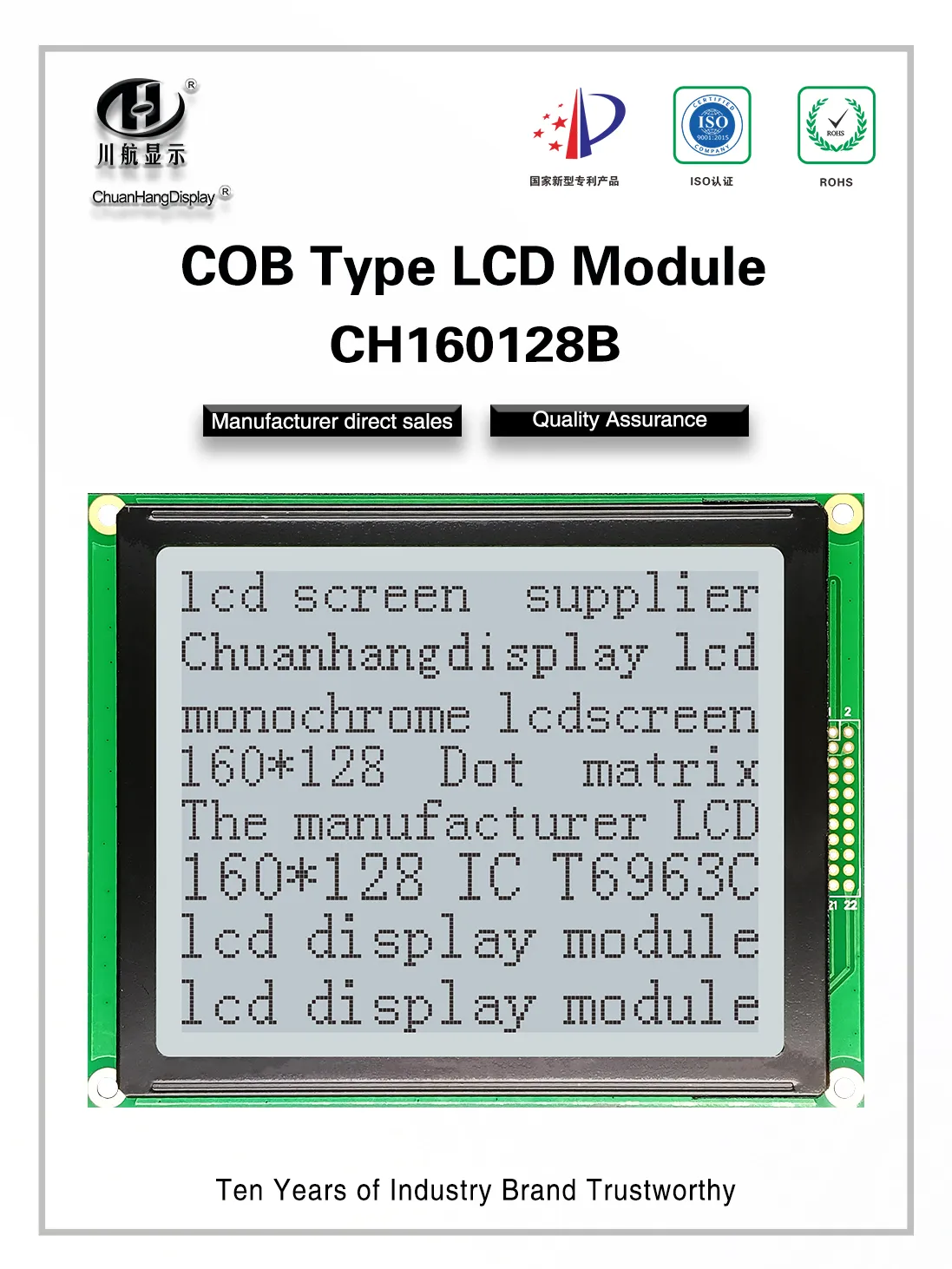

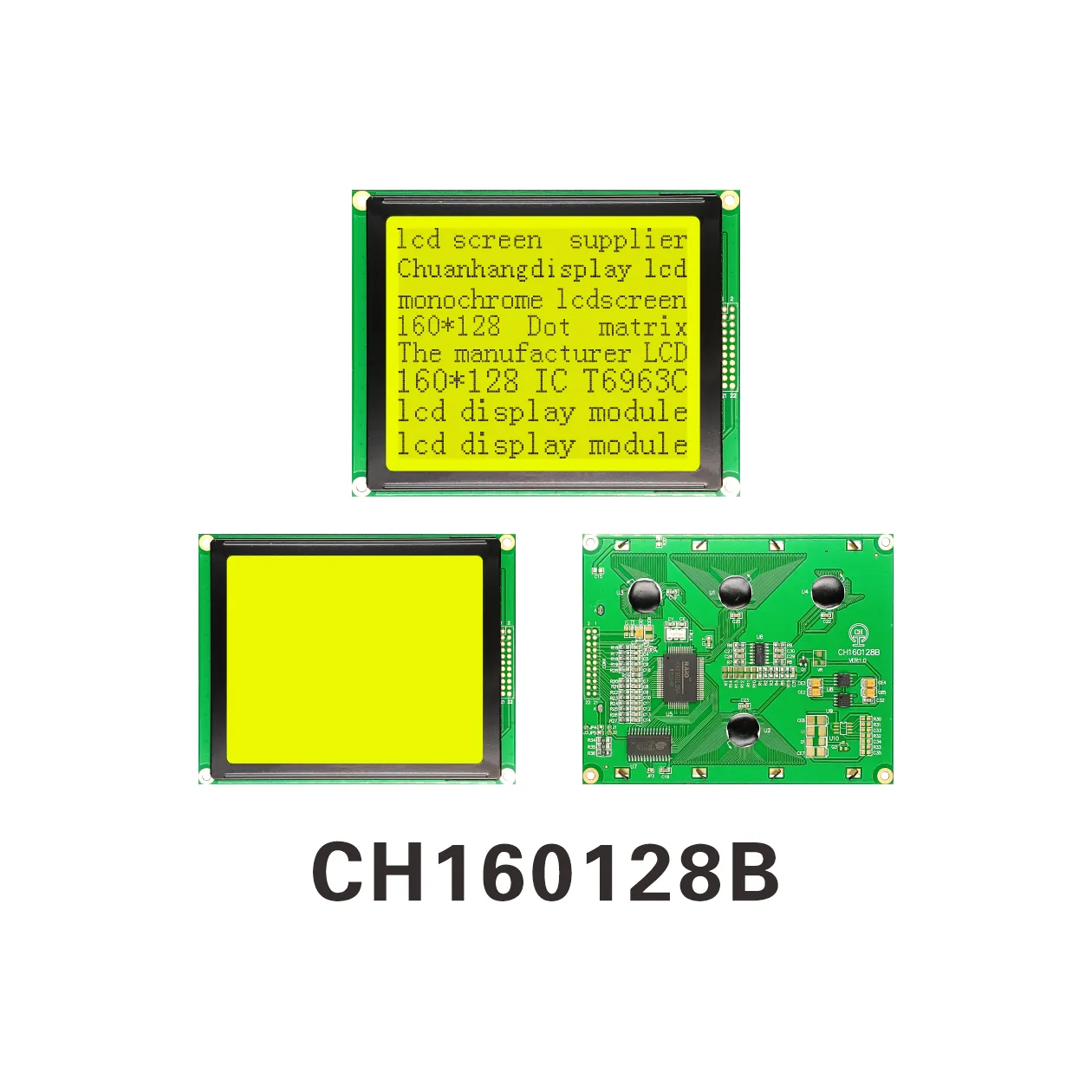

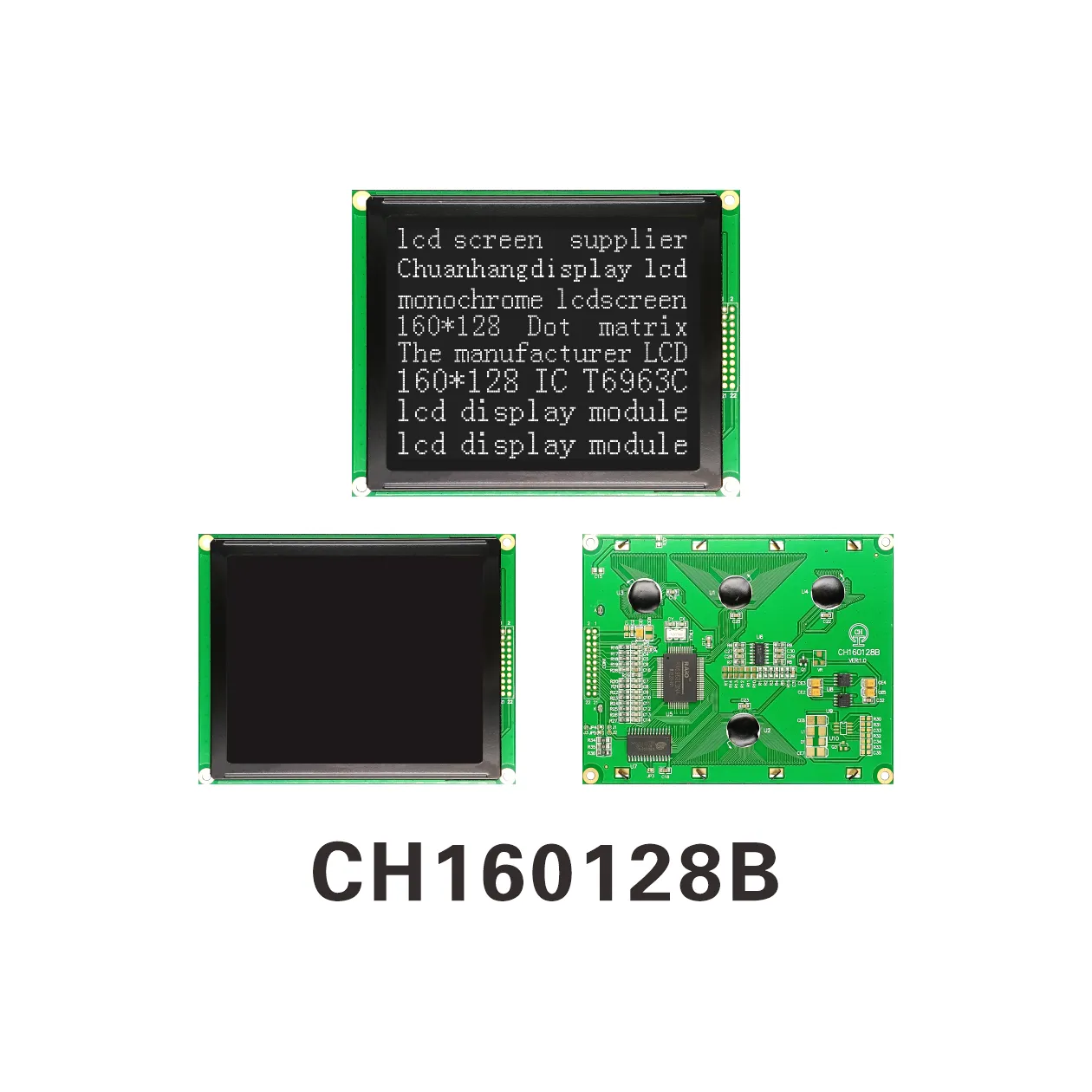

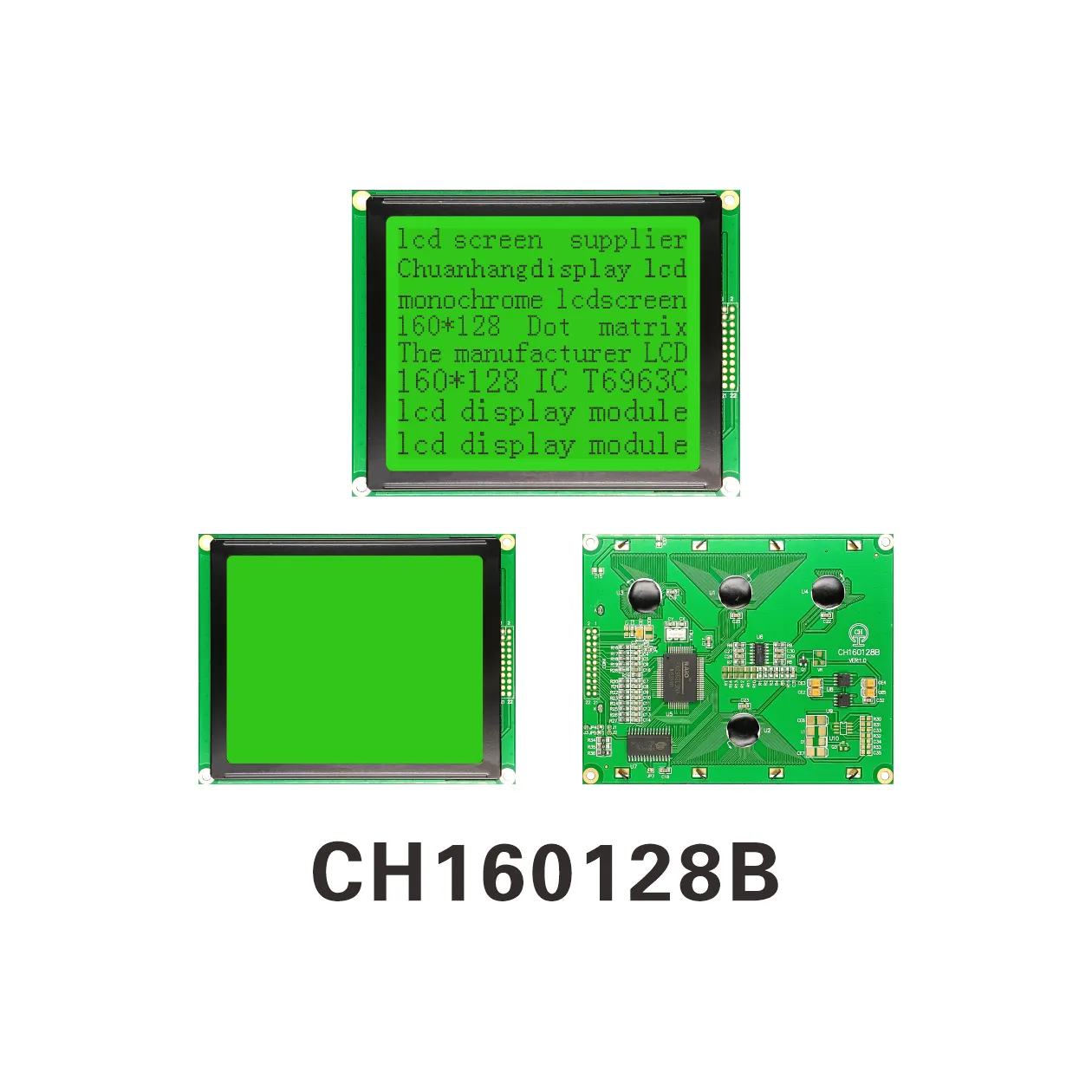

CH160128B Pantalla LCD Gráfica de Matriz de Puntos

CH160128B Pantalla LCD Gráfica de Matriz de Puntos

Descripción del Producto

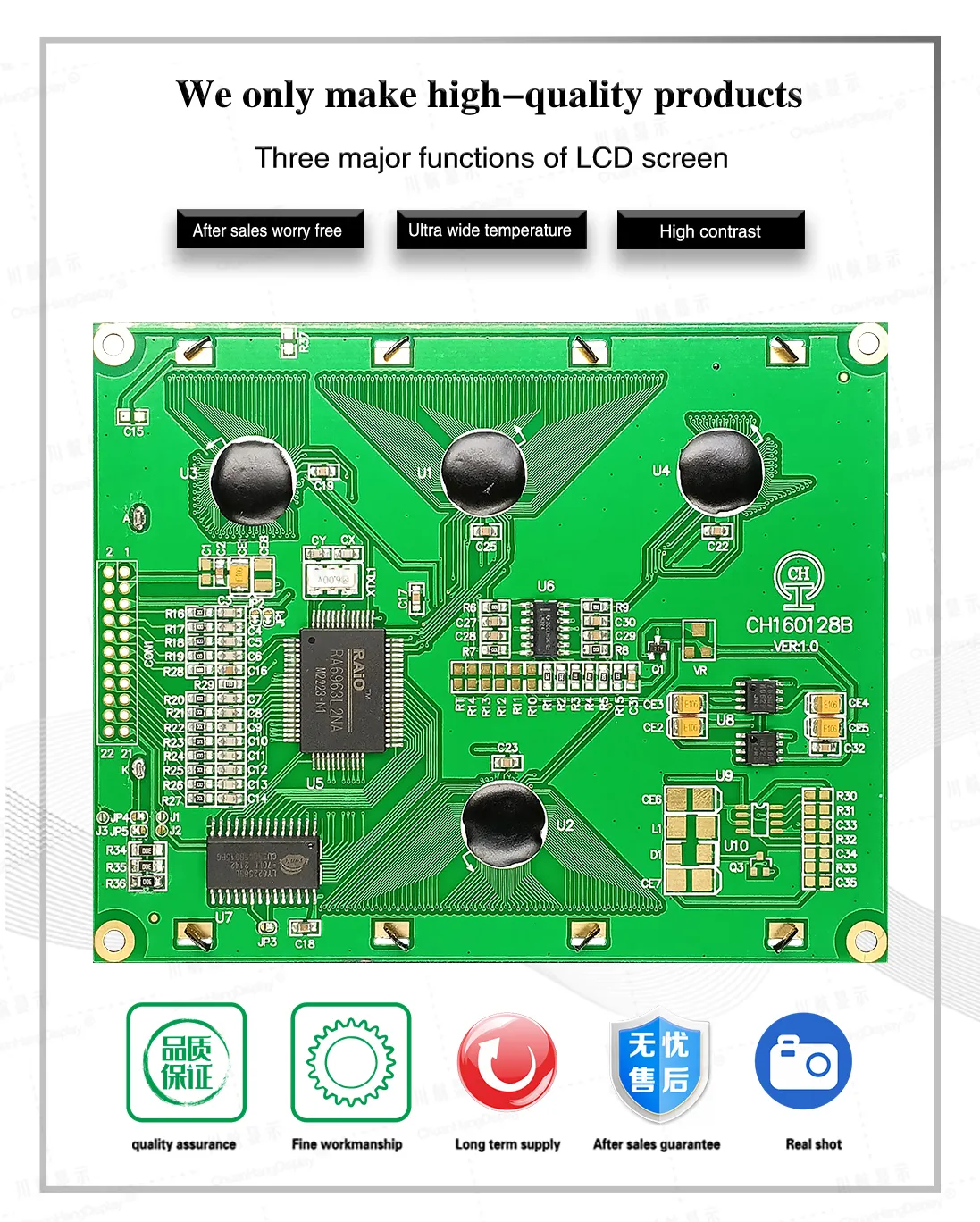

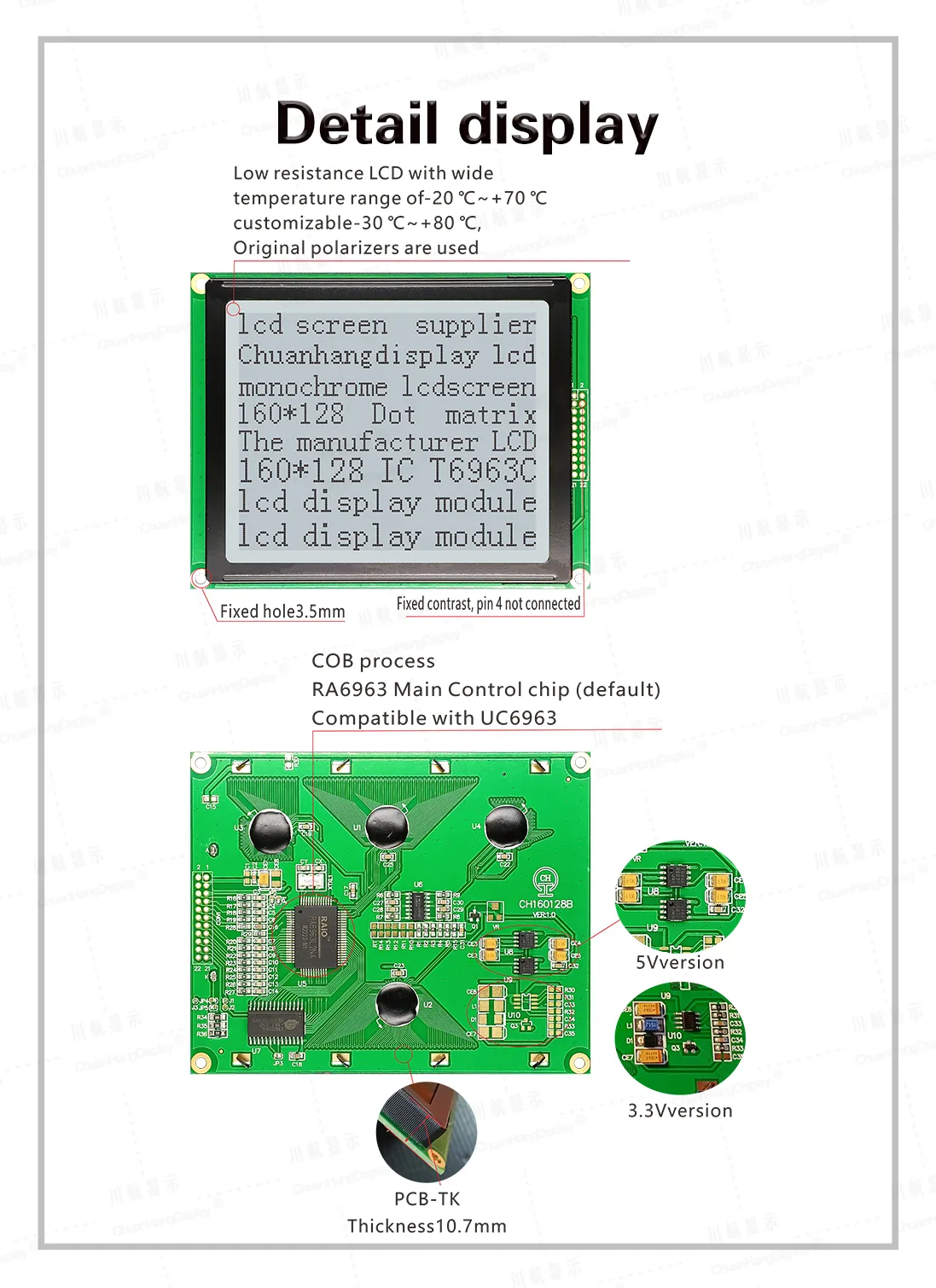

1.1 Proceso C0B, producto con placa PCB, retroiluminación, conexión de tira conductora, estructura estable
1.2 IC utiliza t6963c/uc6963. El chip tiene una ROM de biblioteca de caracteres incorporada (CGROM), sin biblioteca de caracteres chinos, y los programadores tienen su propia biblioteca de caracteres chinos.
1.3 Bajo consumo de energía, con modos de energía de 5V/3.3V, sin corriente de retroiluminación dentro de 8mA y corriente de retroiluminación dentro de 150mA.
1.4 LED puede ser impulsado por PIN2, PIN3, PIN21, PIN22
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 128x160 bits.
●ROM de biblioteca de caracteres incorporada (CGROM): 128 caracteres Modo gráfico, modo de texto, modo de mezcla de texto gráfico.
●Una pantalla muestra 10 caracteres x 8 líneas (matriz de puntos 16x16).
●Imagen única ≦160x128 matriz de puntos.
●Salida de presión negativa incorporada (VEE), V0 y VEE están desconectados cuando el contraste del módulo está fijado. Interfaz paralela de 8 bits, sincronización 8080

Presentación en Video

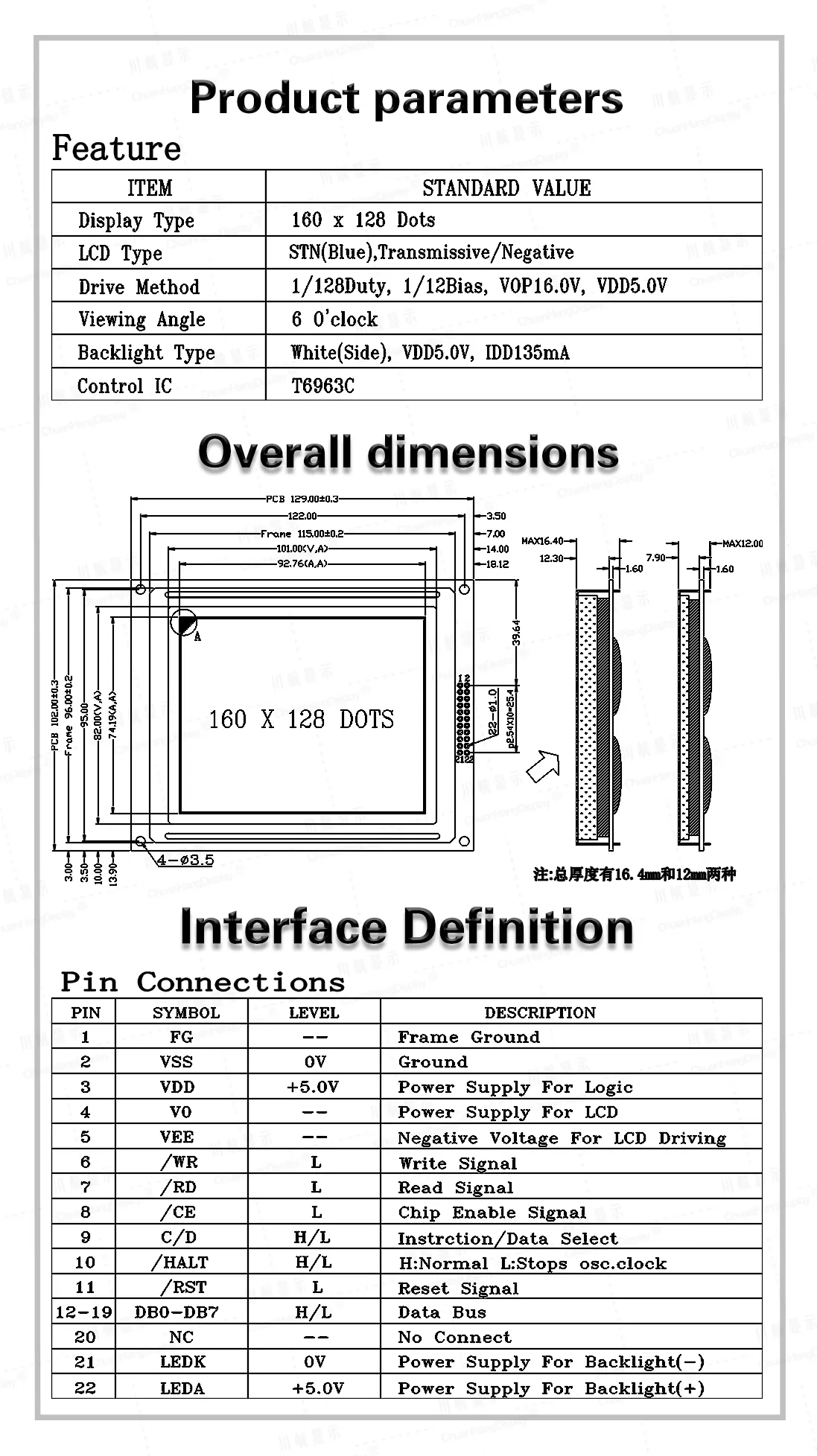

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH160128B
Resolución	160X128	tamaño de pantalla	4.7
Dimensión externa(LWH)	129.0X102.0X12.0 mm	Área visible(L*W)	101.0X82.0 mm
Área activa(L*W)	92.76X74.19 mm	Tamaño del punto (mm)	0.54(L)x0.54(W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU
Dirección de visualización	6 O'CLOCK	Método de conducción	1/128Duty,1/12Bias
Tipo de pantalla	STN	IC controlador	T6963C
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
