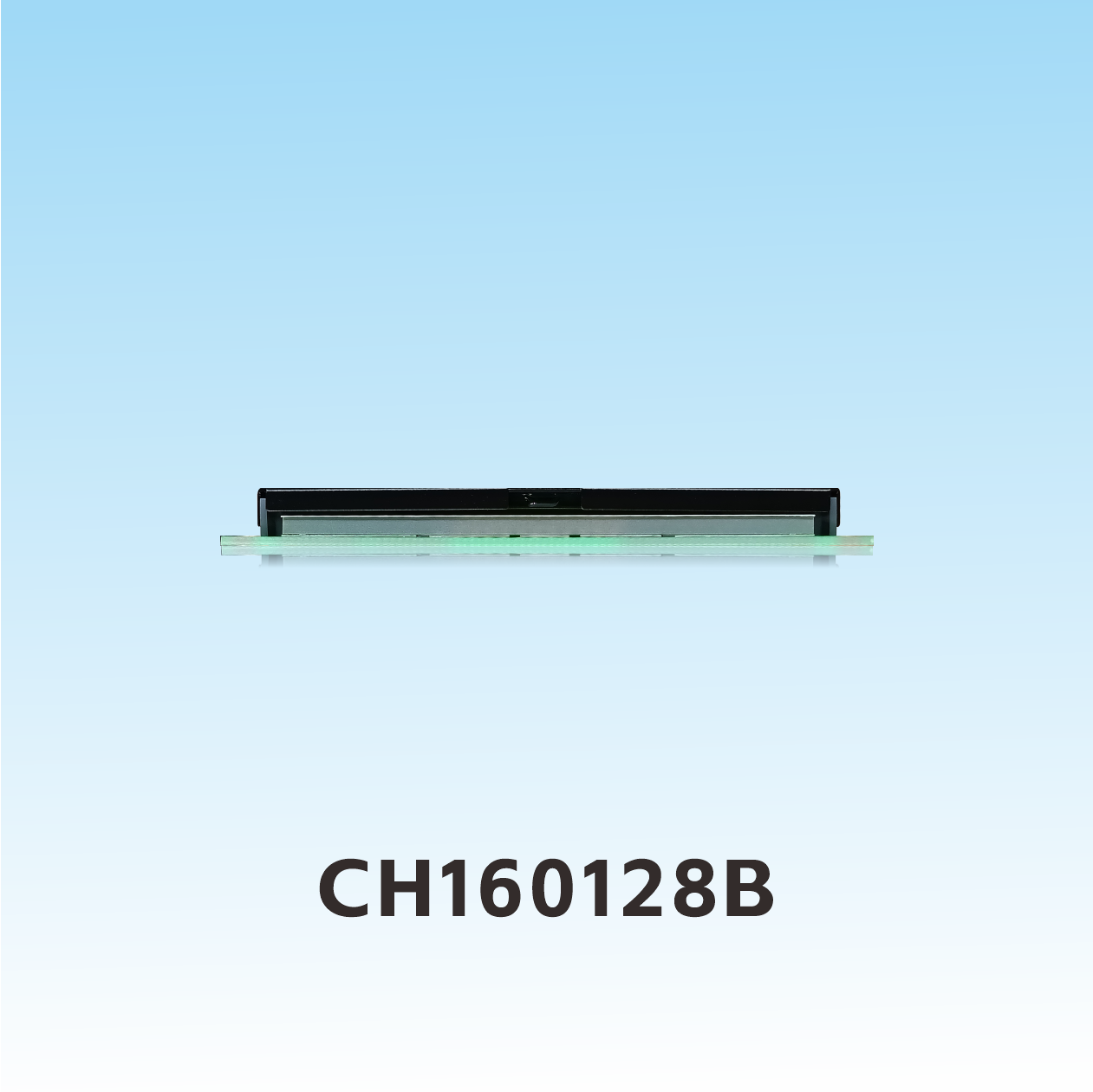

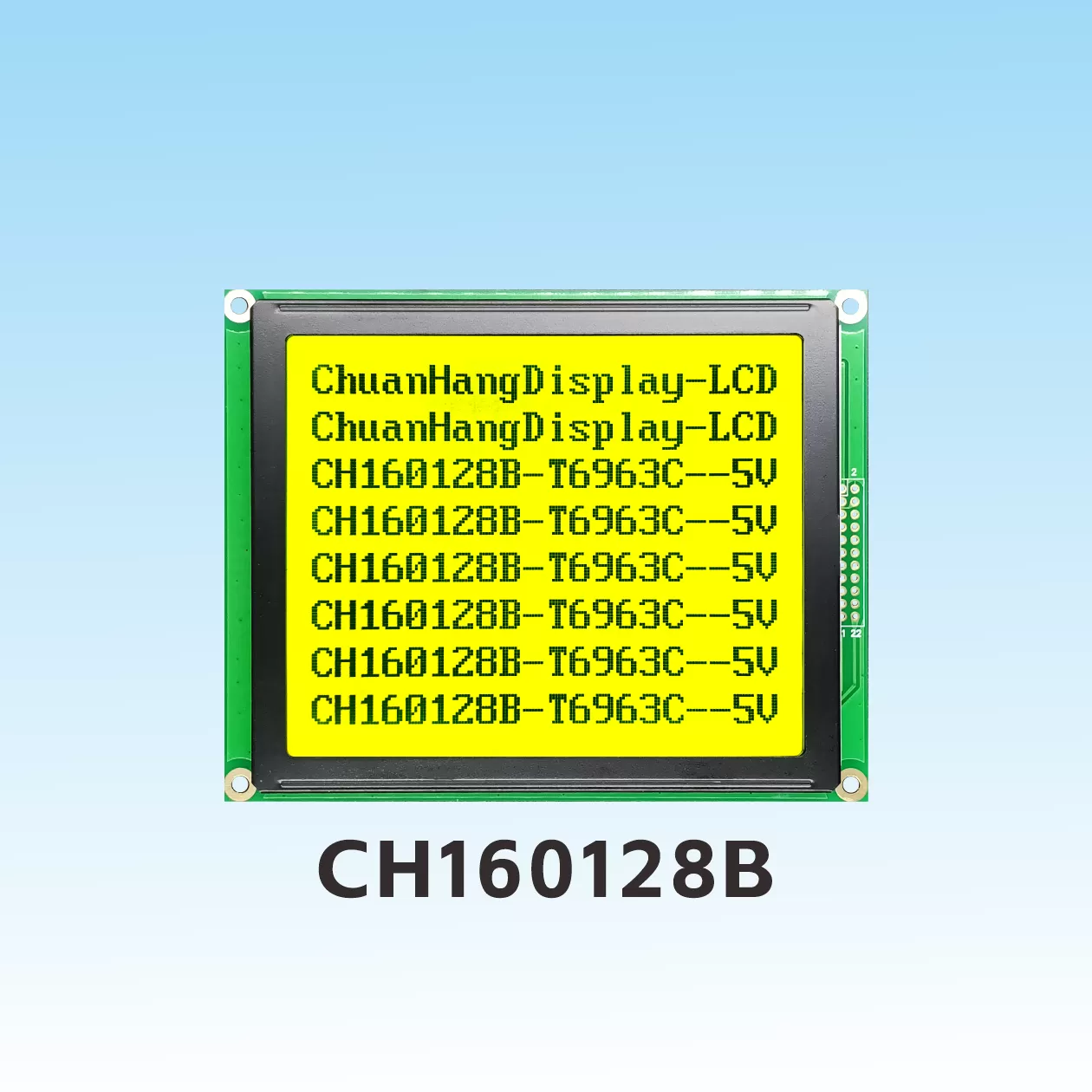

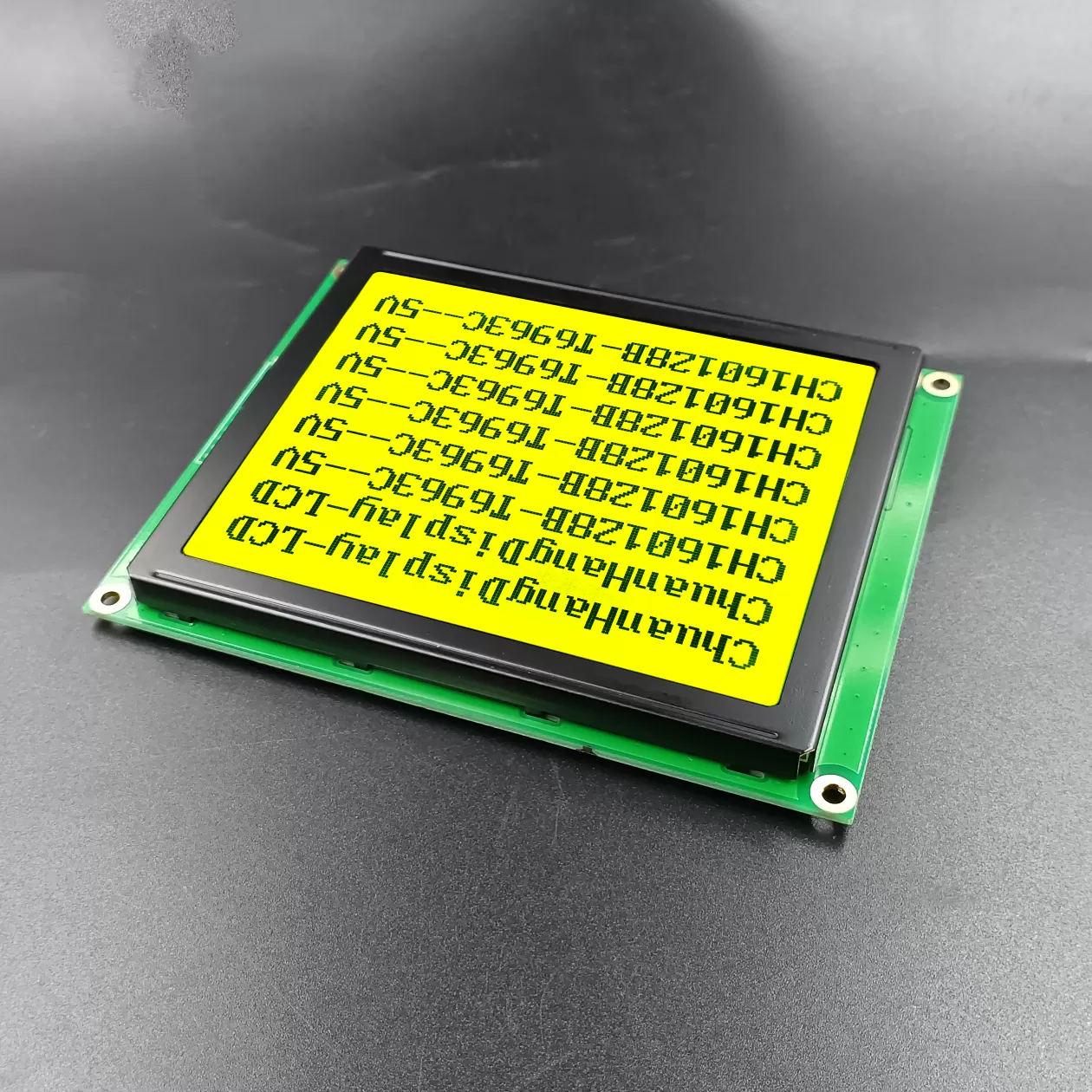

CH160128B Grafisches Punkt-Matrix-LCD-Display
Produktbeschreibung

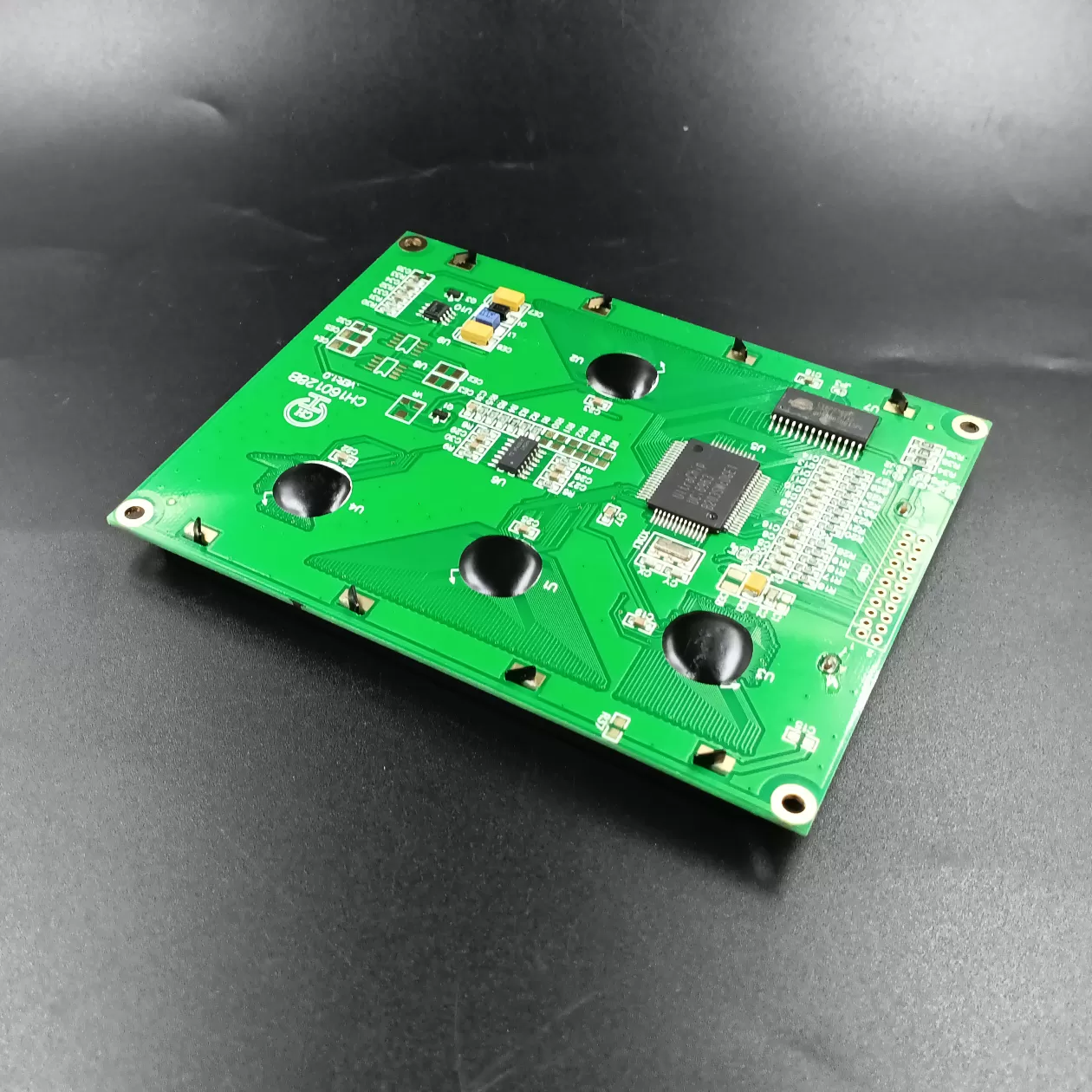

1.1 C0B-Prozess, Produkt mit PCB-Platine, Hintergrundbeleuchtung, leitfähiger Streifenanschluss, stabile Struktur
1.2 IC verwendet t6963c/uc6963. Der Chip verfügt über ein integriertes Zeichensatz-ROM (CGROM), keine chinesische Zeichensatzbibliothek, Programmierer haben ihre eigene chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, mit 5V/3.3V Strommodi, kein Hintergrundbeleuchtungsstrom innerhalb von 8mA und Hintergrundbeleuchtungsstrom innerhalb von 150mA.
1.4 LED kann durch PIN2, PIN3, PIN21, PIN22 angesteuert werden

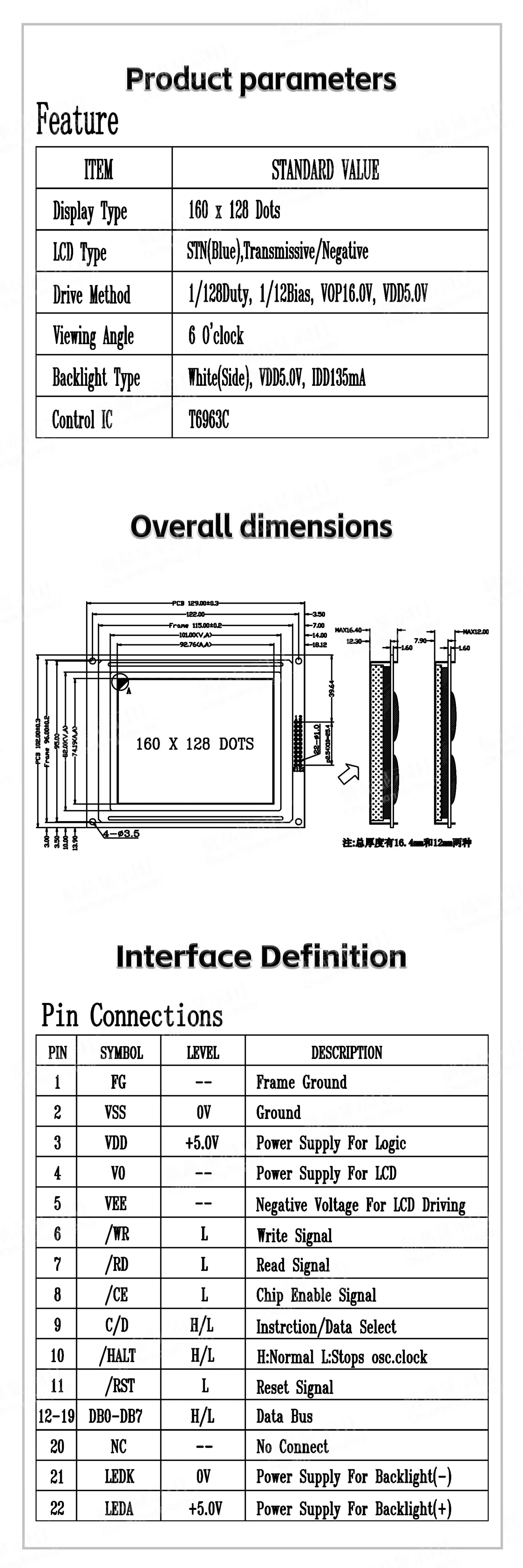

1.5 Produkteigenschaften:
●Der eingebaute Anzeigedaten-RAM ist 128x160 Bits.
●Eingebautes Zeichensatz-ROM (CGROM): 128 Zeichen Grafikmodus, Textmodus, Grafik-Text-Mischmodus.
●Ein Bildschirm zeigt 10 Zeichen x 8 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦160x128 Punktmatrix.
●Eingebauter Negativdruckausgang (VEE), V0 und VEE sind getrennt, wenn der Modulkontrast festgelegt ist. 8-Bit-Parallelschnittstelle, 8080-Timing.
