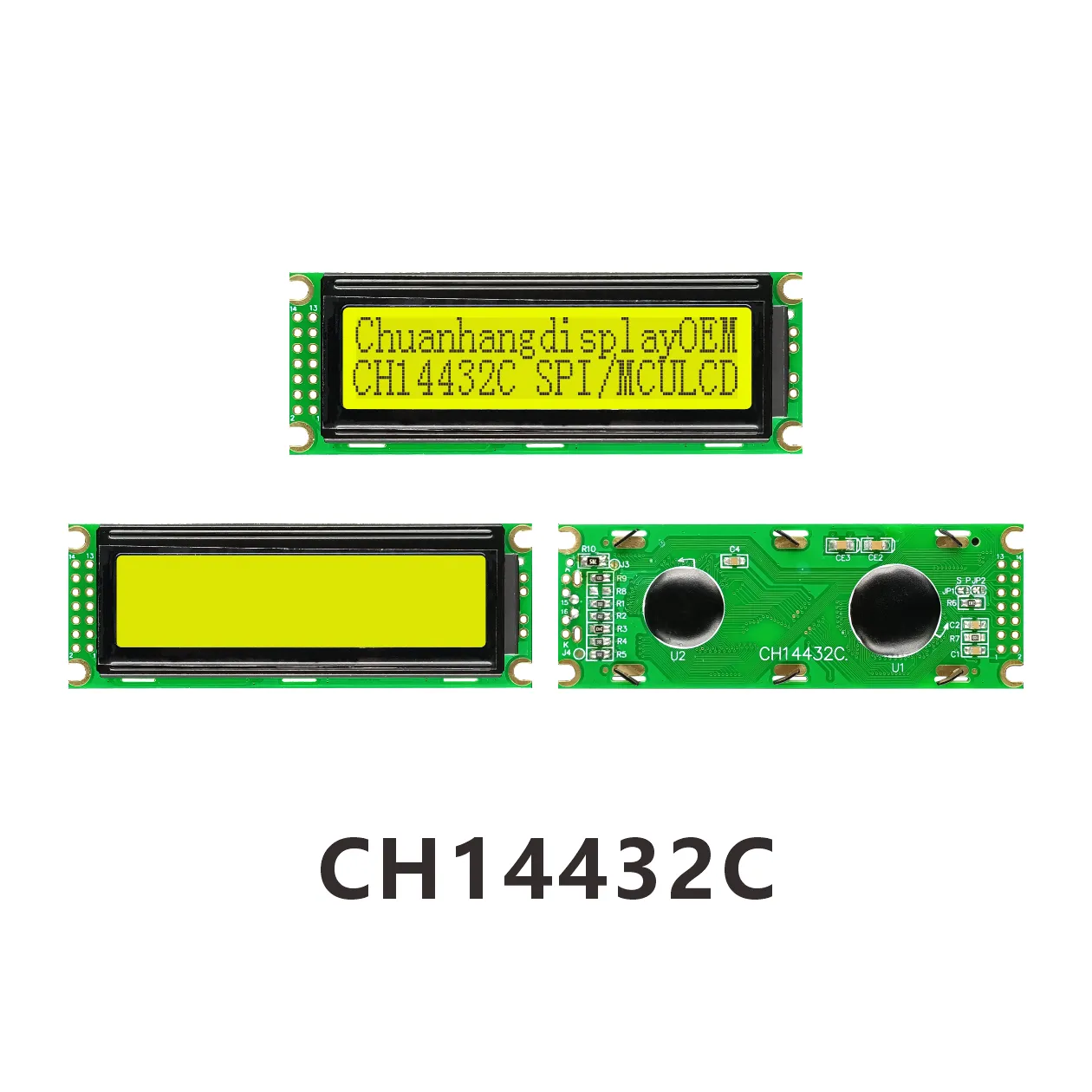

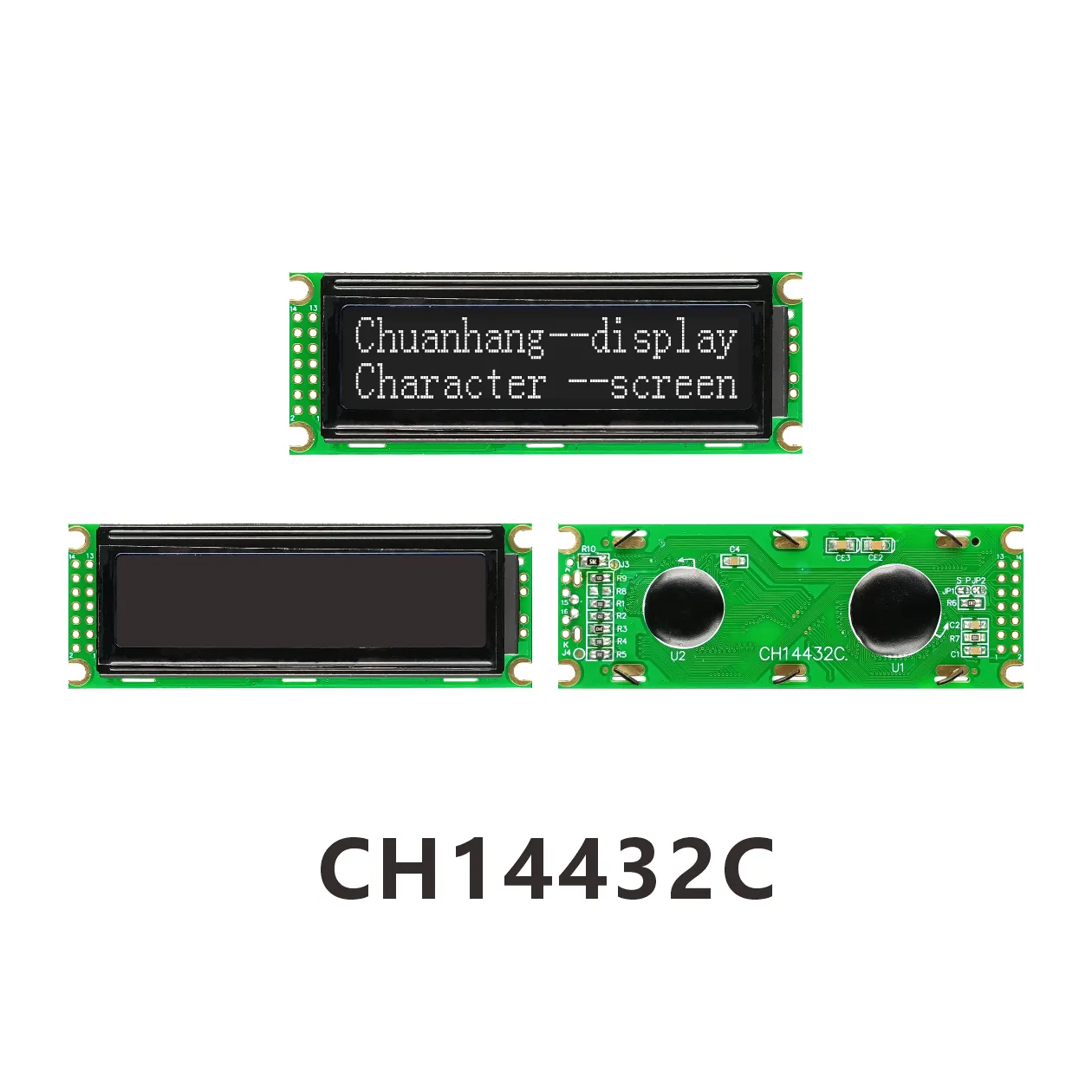

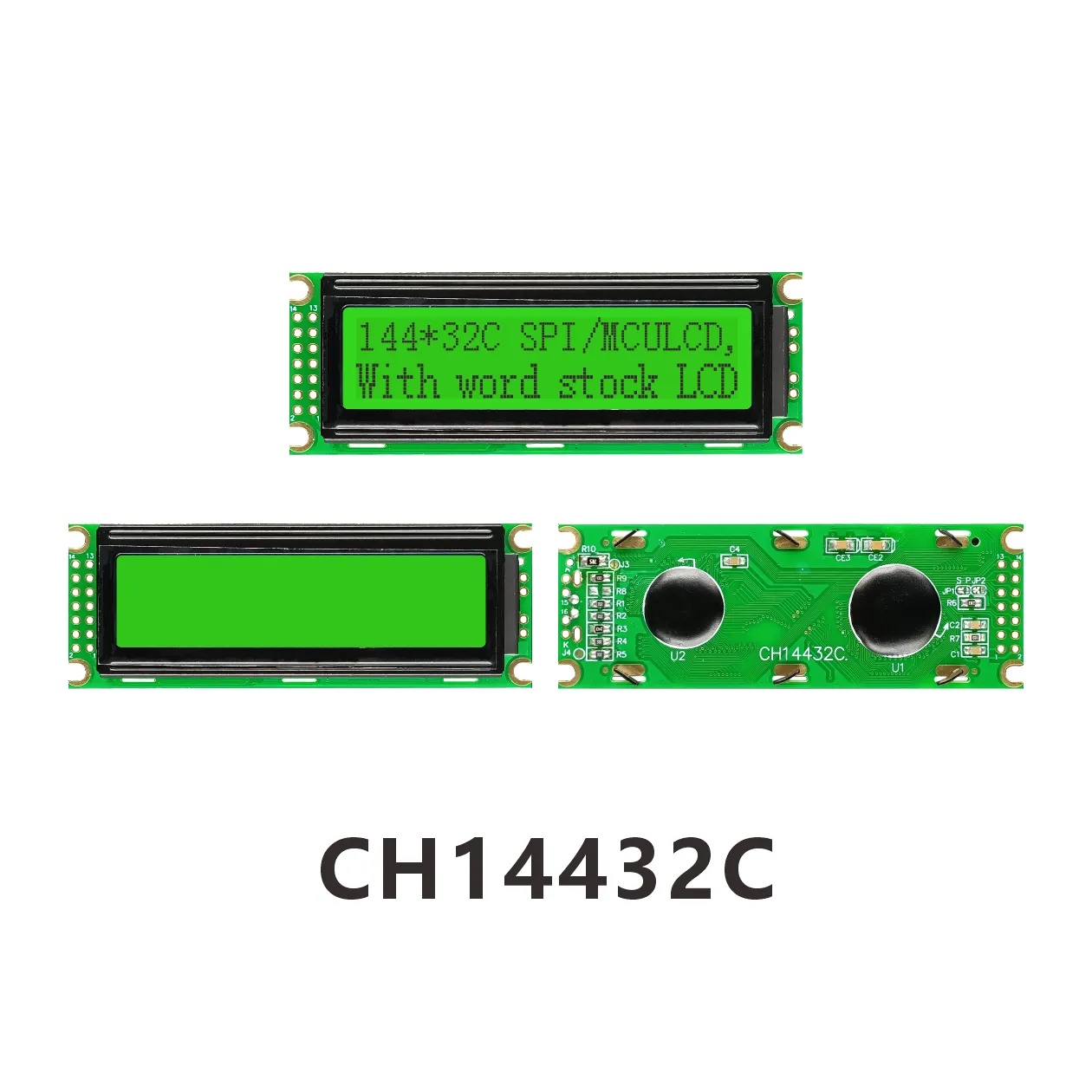

CH14432C 144x32 Affichage Graphique LCD
Description du produit

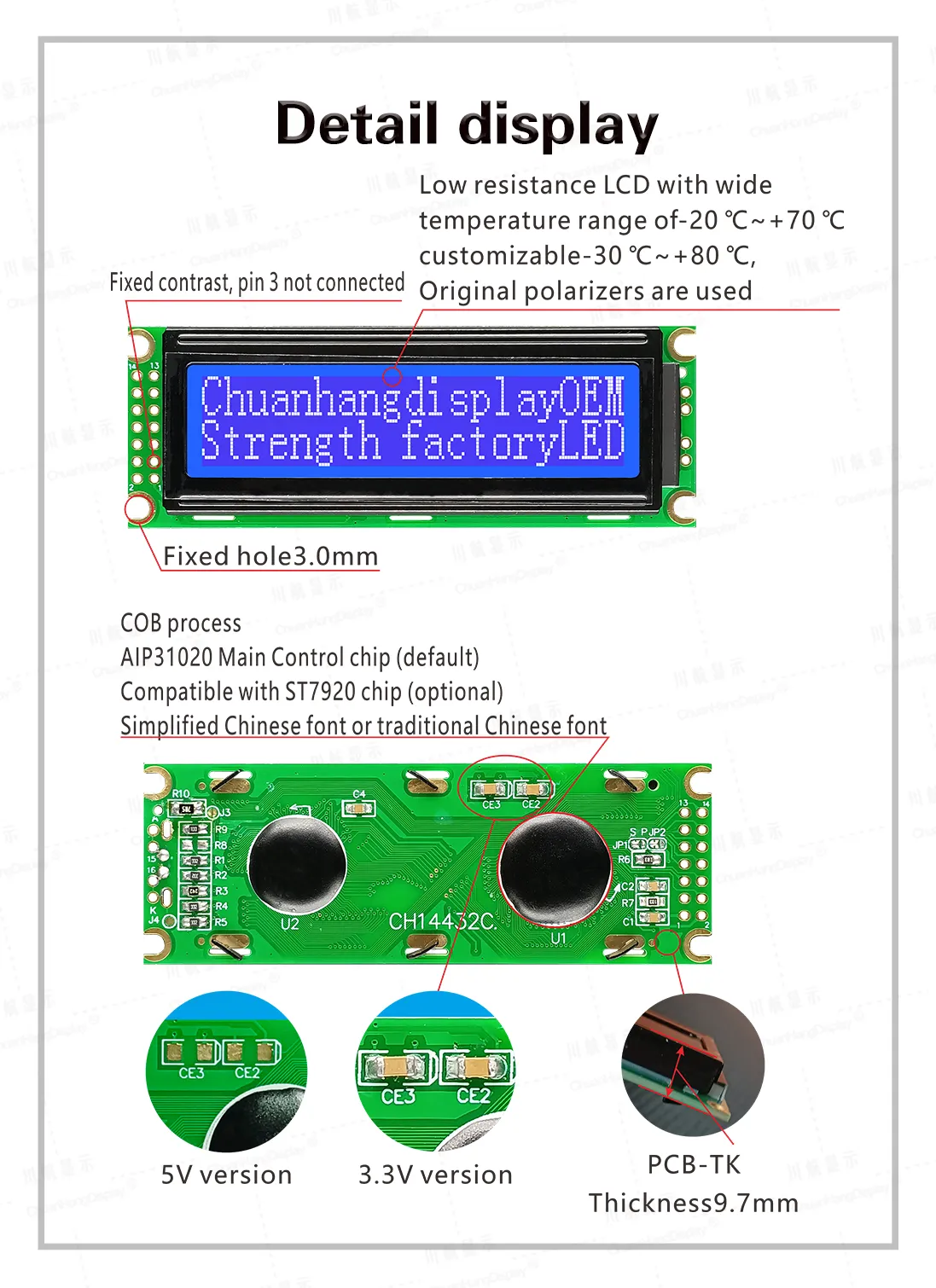

1.1 Processus COB, produit avec rétroéclairage, connexion par ruban conducteur, structure stable

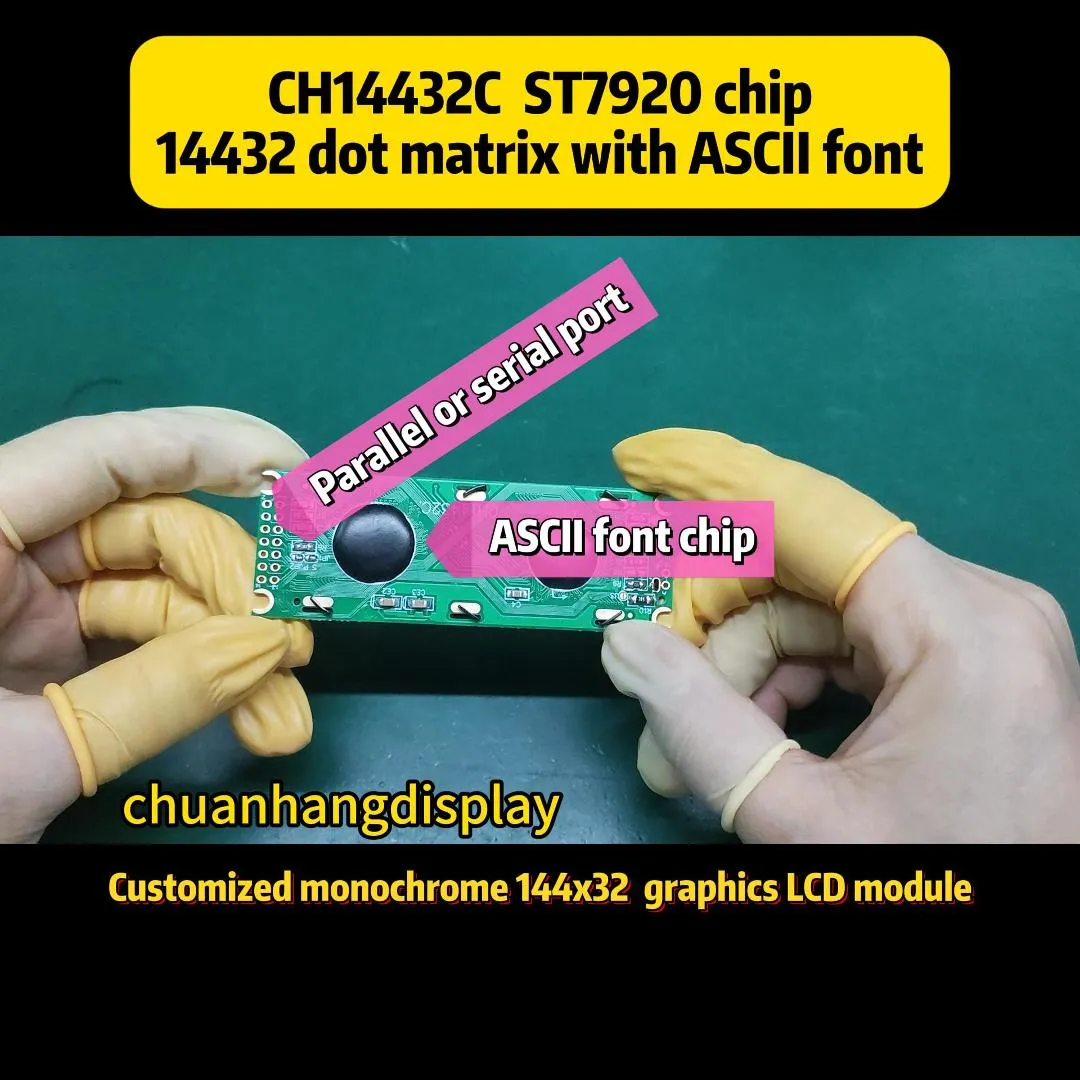

1.2 IC utilise st7920, deux options de puce pour bibliothèque de caractères chinois simplifiés ou bibliothèque de caractères chinois traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 8mA, courant de rétroéclairage inférieur à 50mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN15, PIN16.

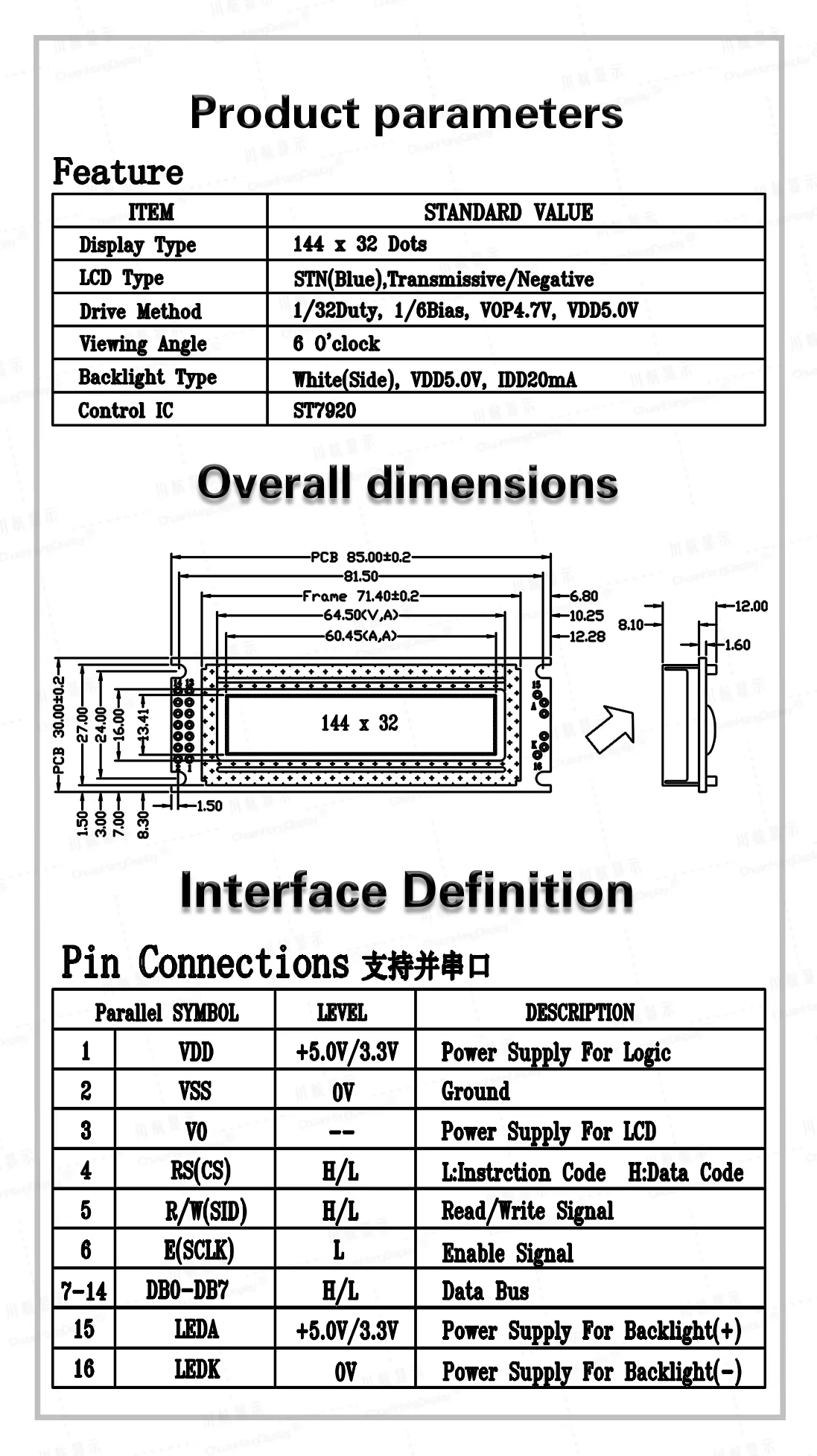

1.5 Caractéristiques du produit :
●Bibliothèque de caractères intégrée ROM (CGROM) : un total de 8192 caractères
●Bibliothèque de caractères demi-largeur intégrée ROM (HCGROM) : un total de 126 caractères alphabétiques
●RAM de dessin intégrée (GDRAM) : 64x256 bits
●Affichage de 9 caractères x 2 lignes (matrice de points 16x16).
●Image unique ≦144x32 matrice de points
●Interface SPI à 3 fils optionnelle / interface port parallèle 8 bits / interface port parallèle 4 bits
●V0 est déconnecté lorsque le contraste est fixé, et V0 ne peut être connecté qu'à la masse lorsque le contraste est ajusté à 3.3V.
●Fonctions riches :
Affichage interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé
Direction de mouvement de l'affichage et du curseur, etc.
Fonction de réinitialisation automatique à la mise sous tension
