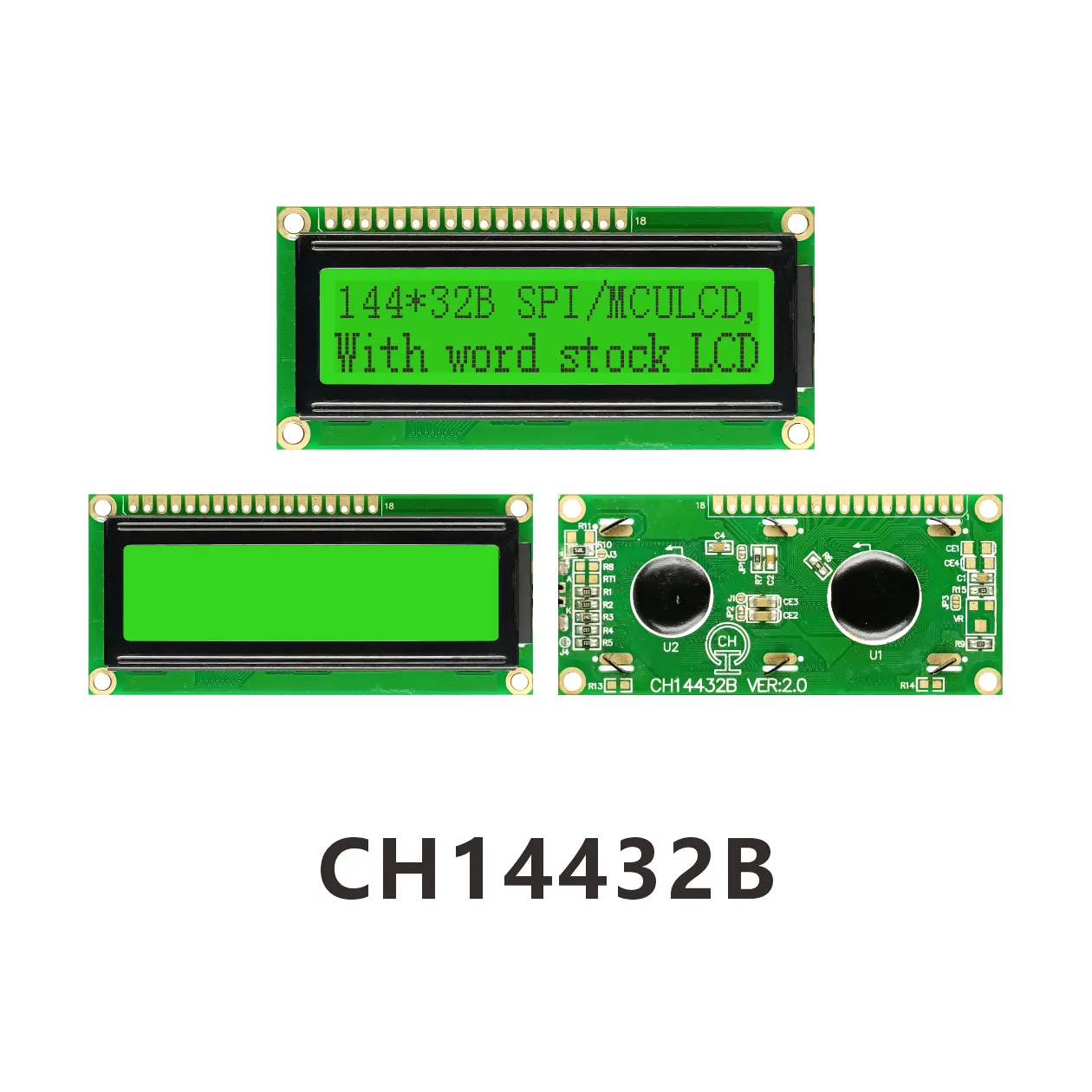

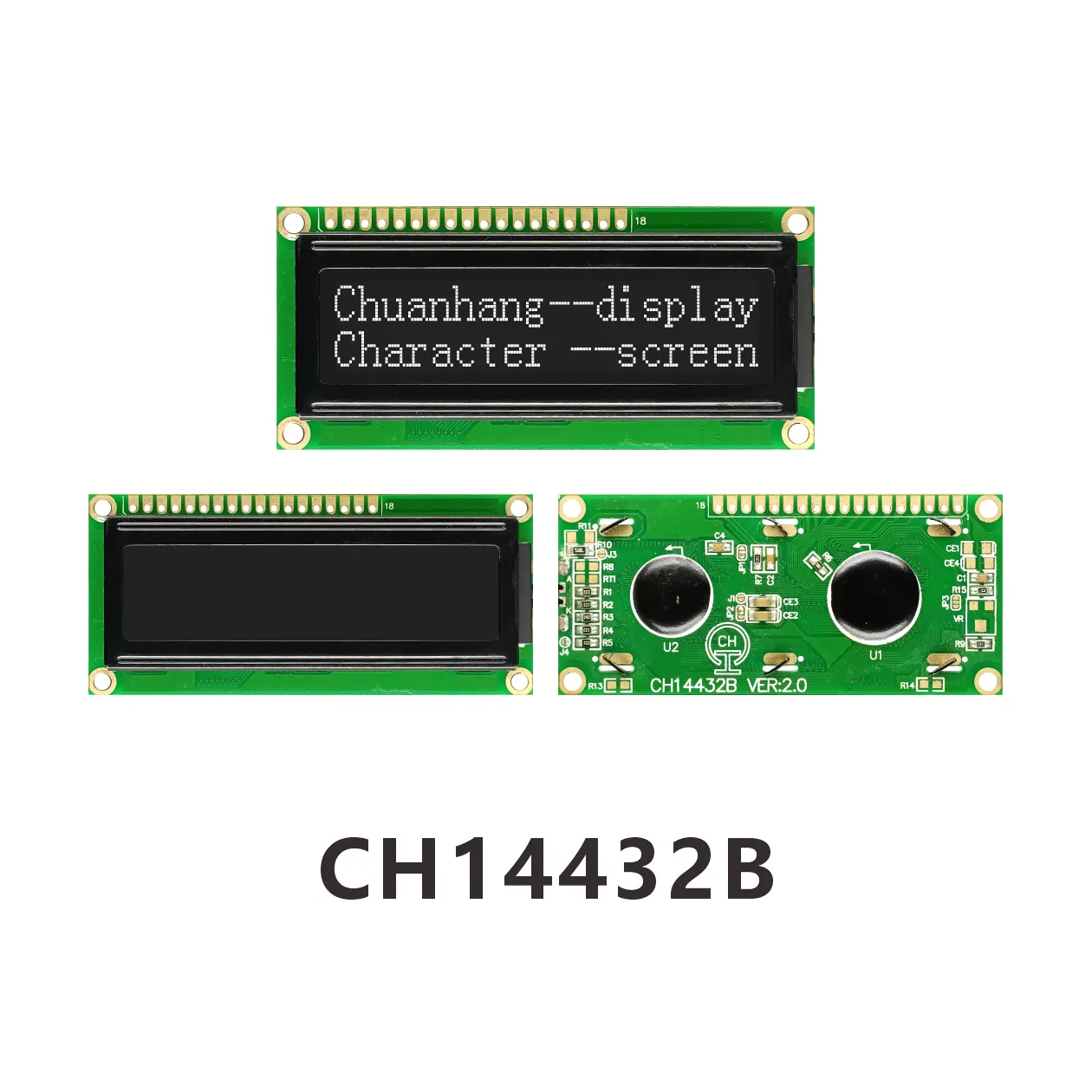

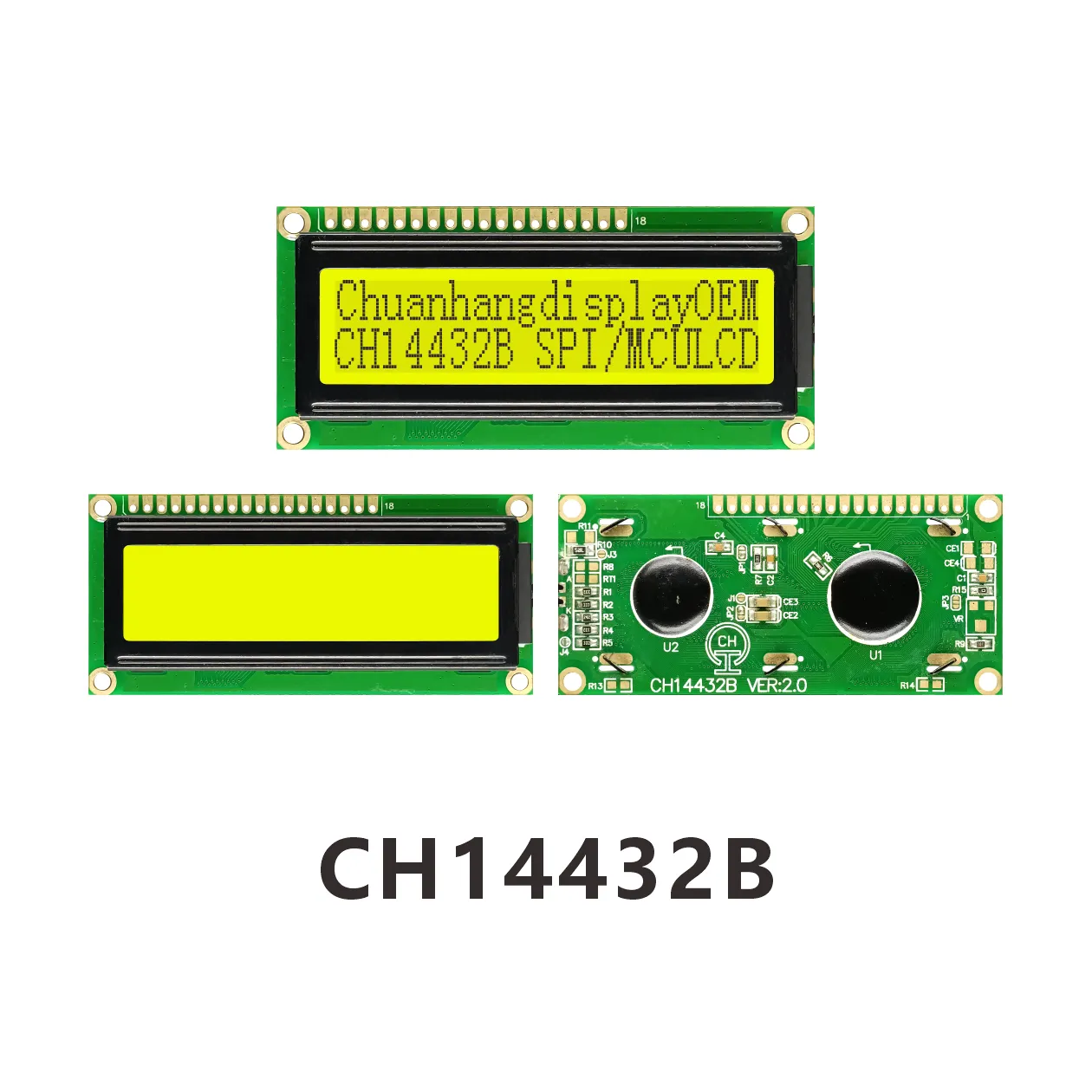

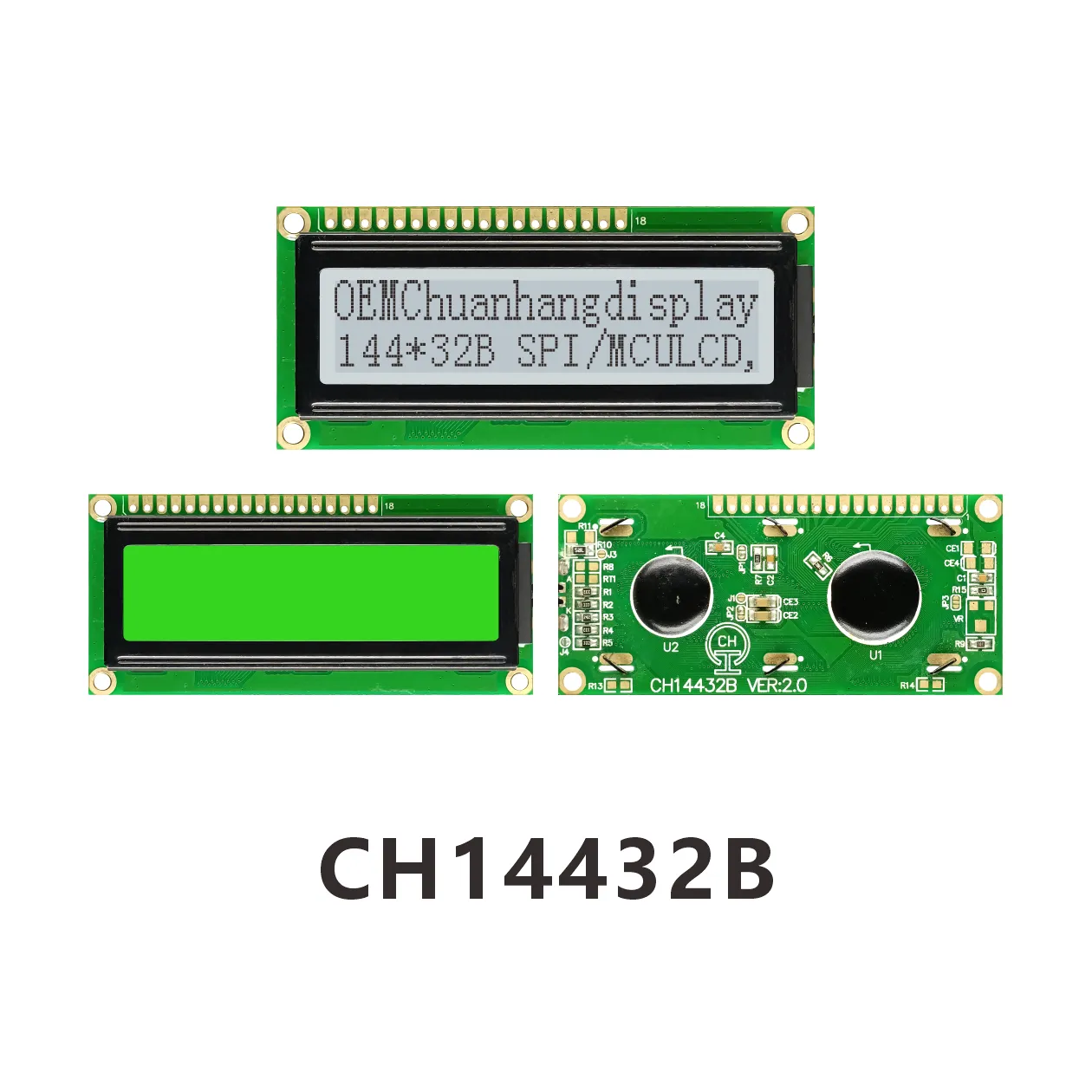

CH14432B Affichage LCD Graphique
Description du produit

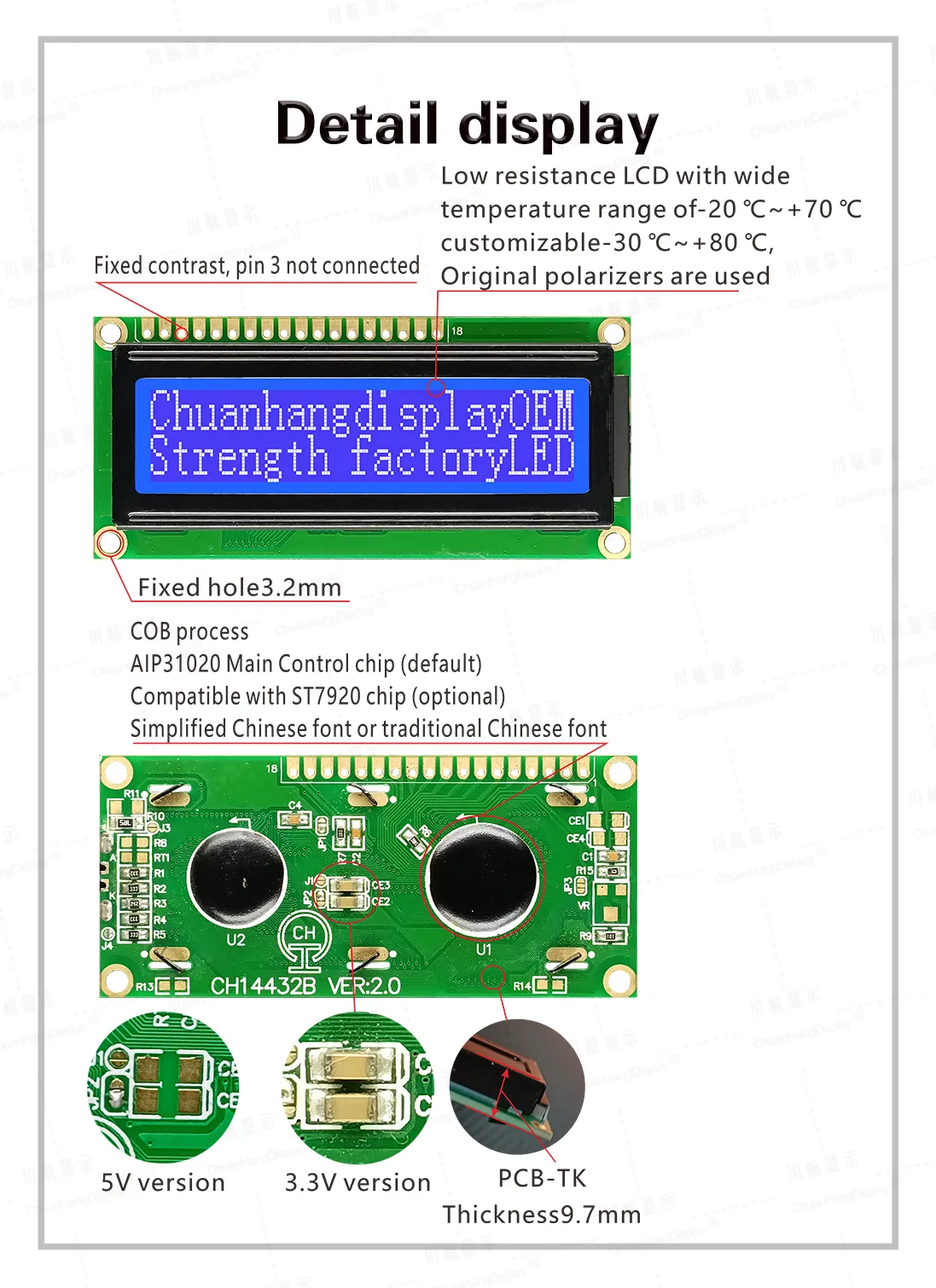

1.1 Processus COB, produit avec rétroéclairage, connexion par ruban conducteur, structure stable
1.2 IC utilise st7920, deux options de puce pour bibliothèque de caractères chinois simplifiés ou bibliothèque de caractères chinois traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 8mA, courant avec rétroéclairage inférieur à 50mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN15, PIN16.

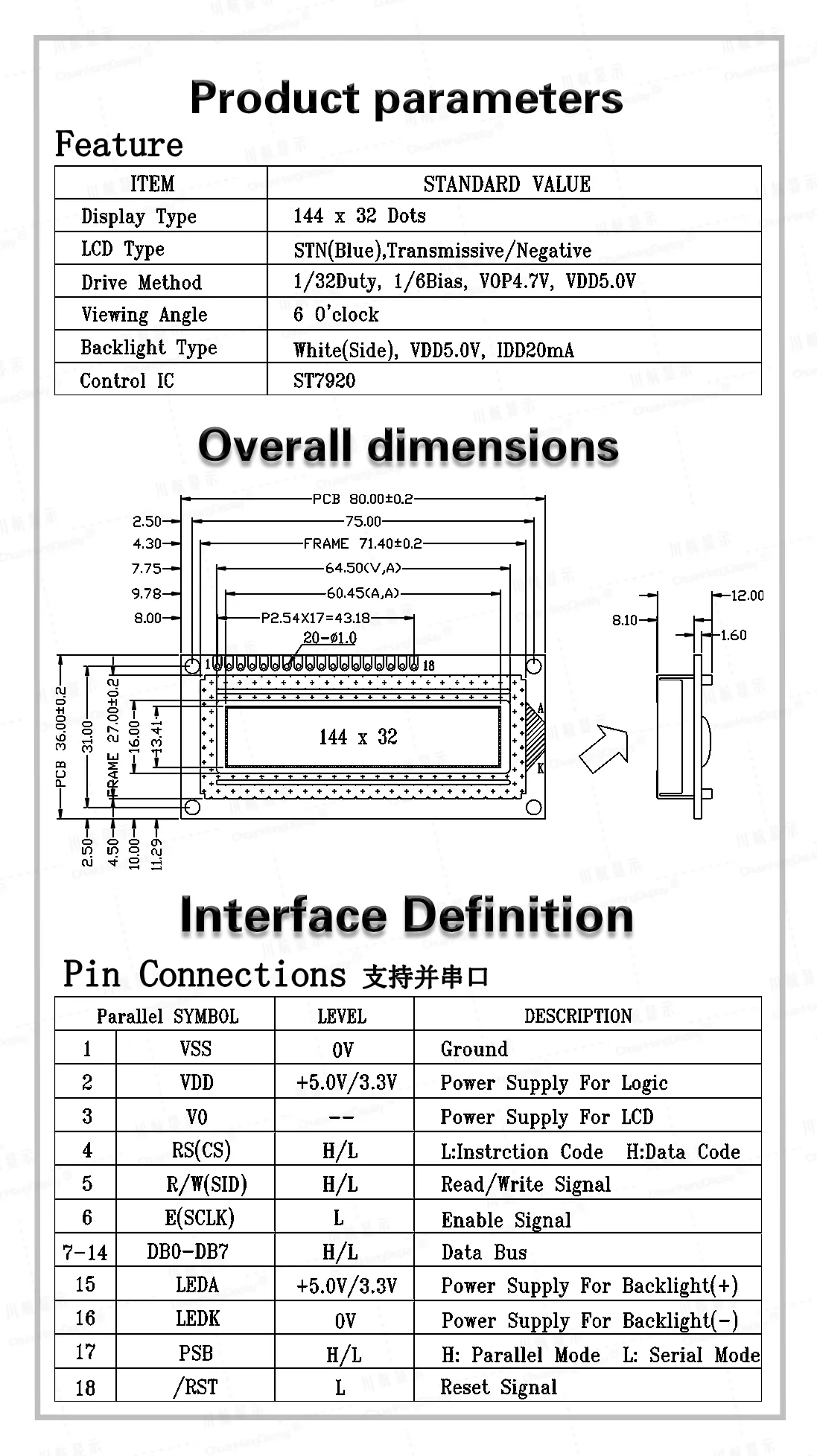

1.5 Caractéristiques du produit :
●ROM de bibliothèque de caractères intégrée (CGROM) : un total de 8192 caractères
●ROM de caractères demi-largeur intégrée (HCGROM) : un total de 126 caractères alphabétiques
●RAM de dessin intégrée (GDRAM) : 64x256 bits
●Affichage de 9 caractères x 2 lignes (matrice de points 16x16).
●Image unique ≦144x32 matrice de points
●Interface SPI 3 fils en option / interface port parallèle 8 bits / interface port parallèle 4 bits
●V0 est déconnecté lorsque le contraste est fixé, et V0 ne peut être connecté à la terre que lorsque le contraste est ajusté à 3.3V.
●Fonctions riches :
Affichage de l'interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé
Direction de déplacement de l'affichage et du curseur, etc.
Fonction de réinitialisation automatique à la mise sous tension
