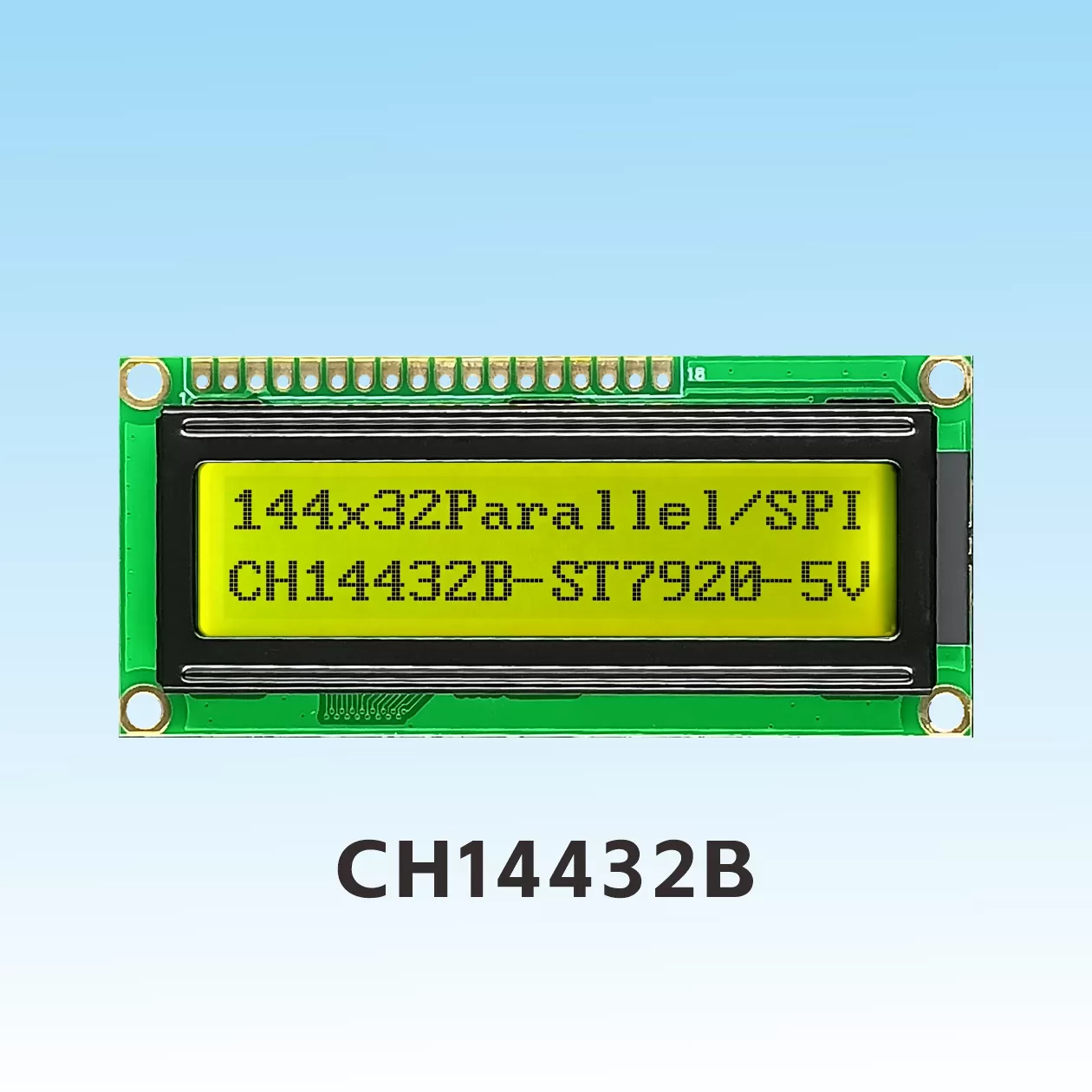

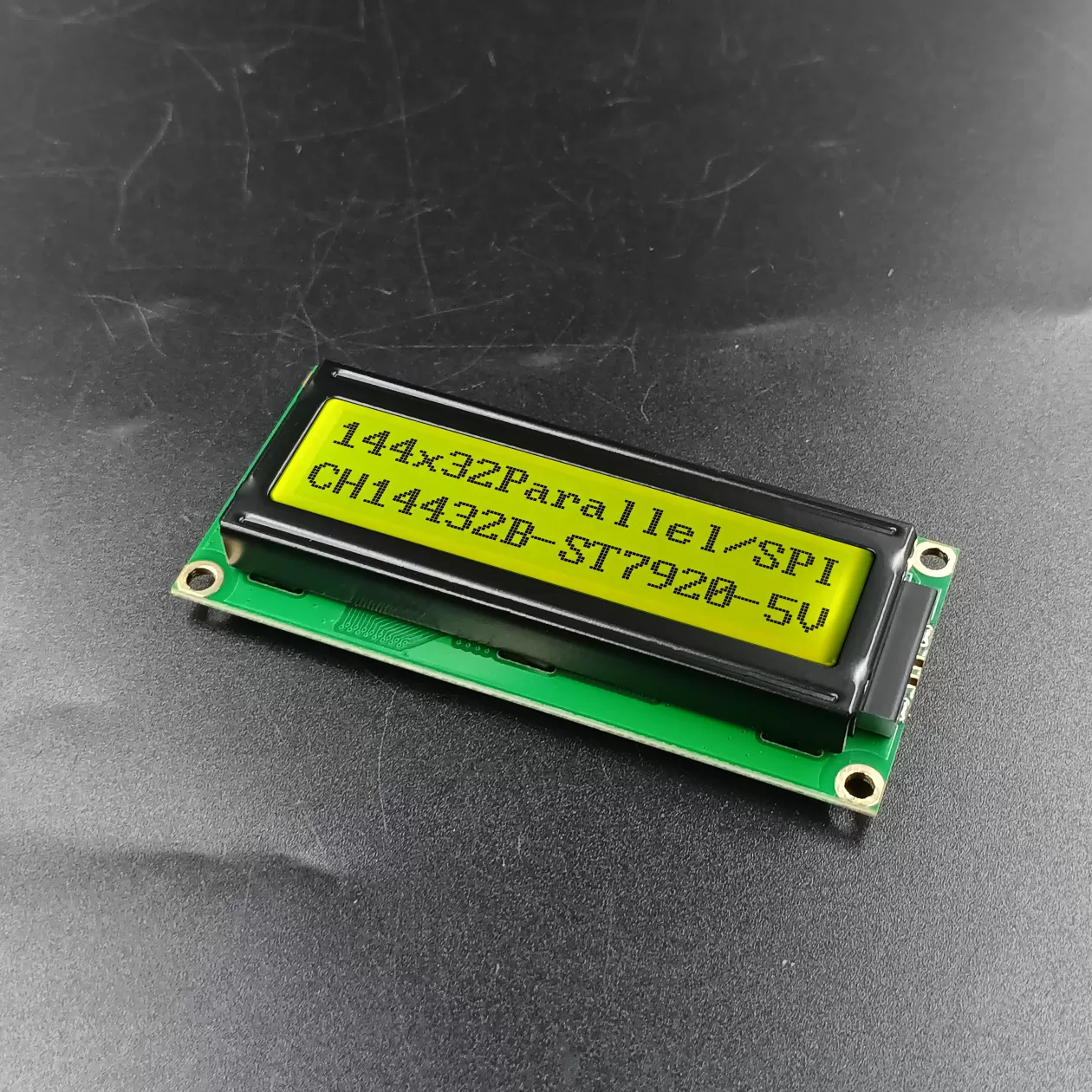

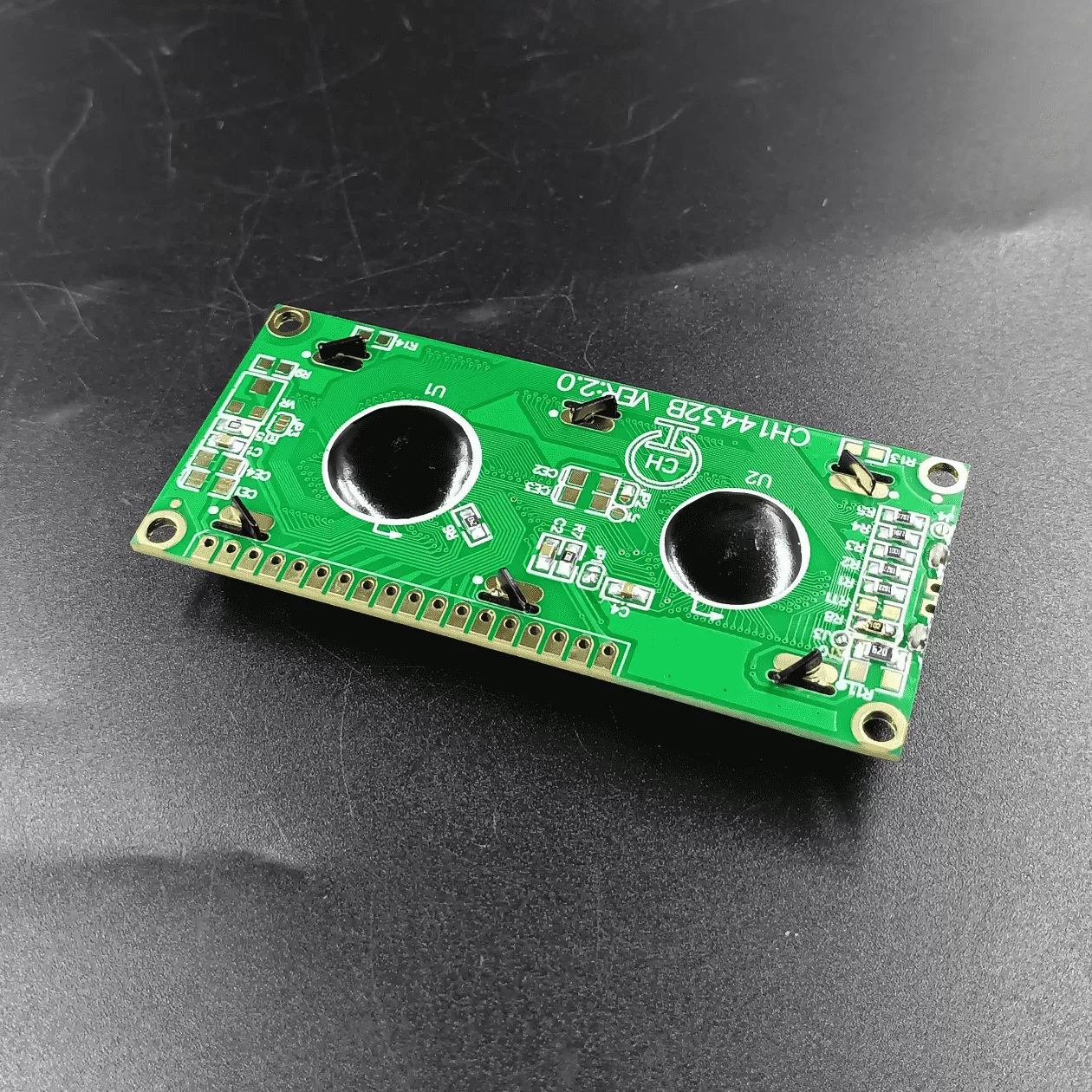

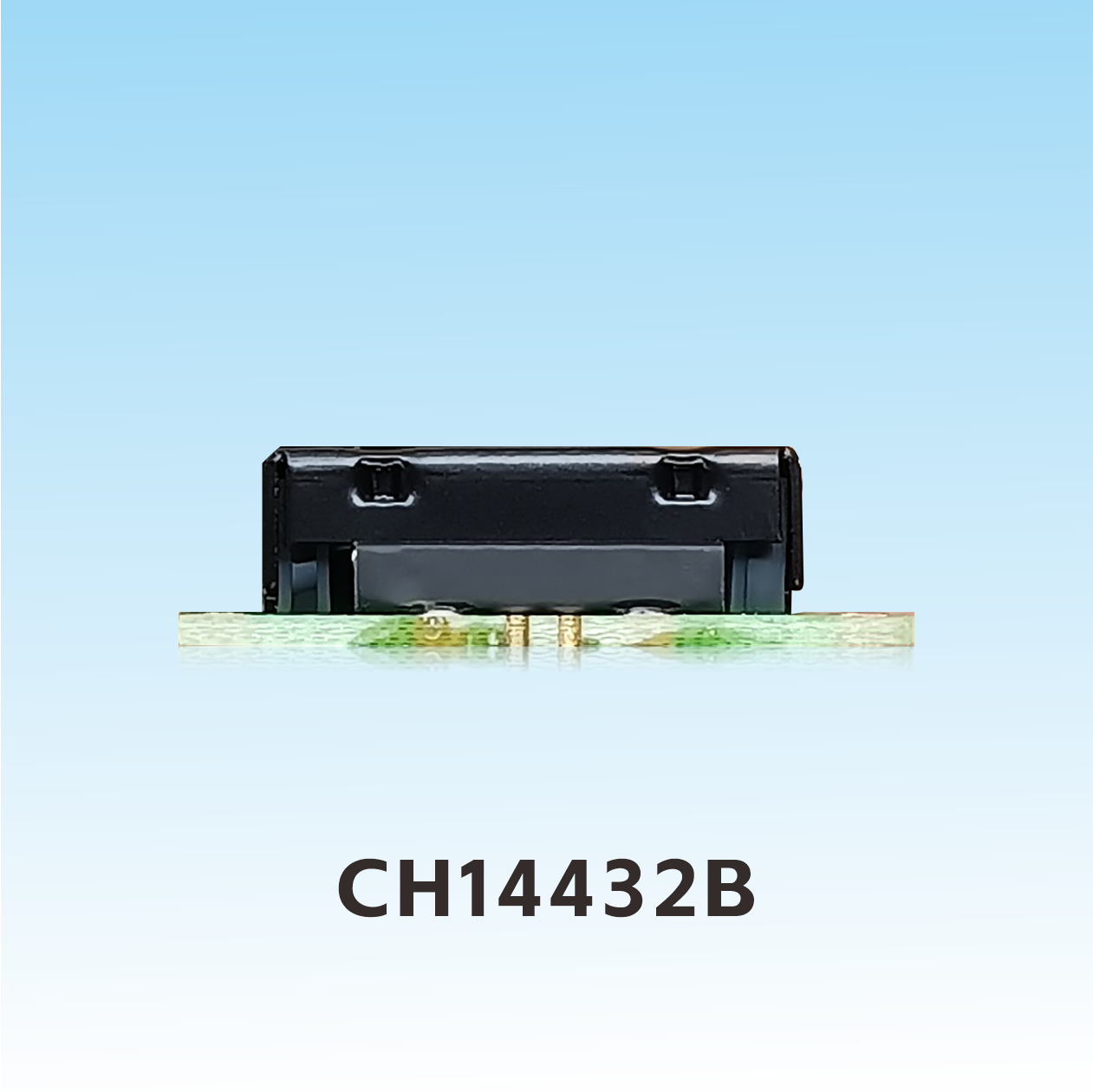

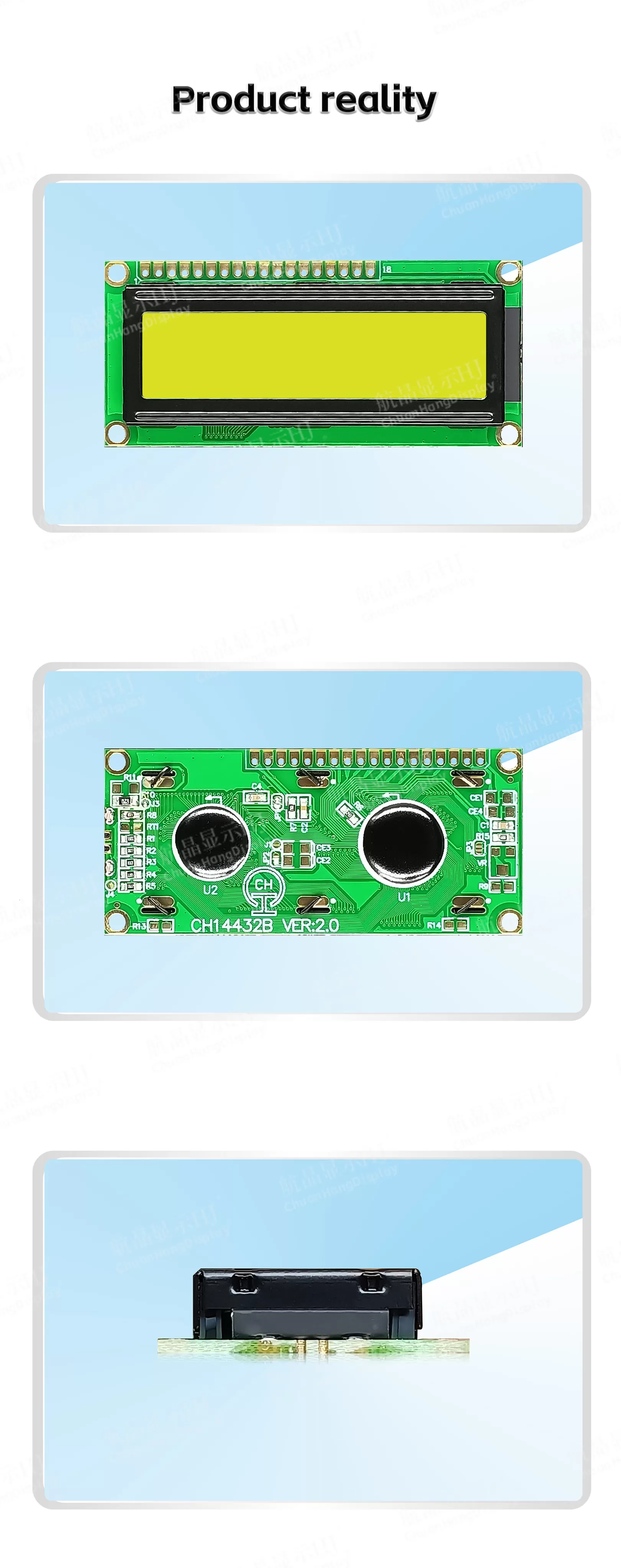

Pantalla LCD Gráfica CH14432B

Descripción del Producto

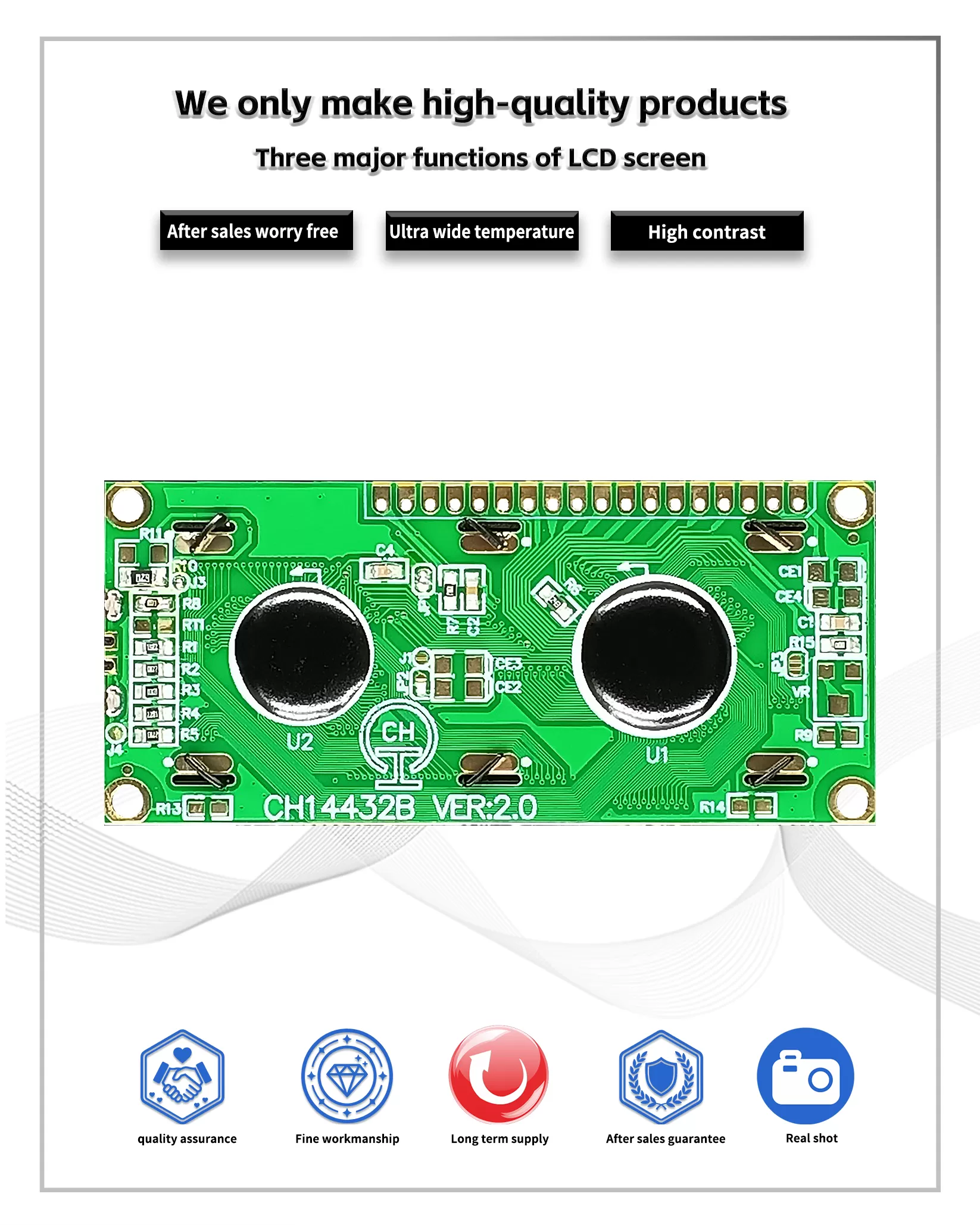

1.1 Proceso COB, producto con retroiluminación, conexión con cinta conductora, estructura estable
1.2 IC utiliza st7920, dos opciones de chip para biblioteca de caracteres chinos simplificados o biblioteca de caracteres chinos tradicionales.
1.3 Bajo consumo de energía, con dos modos de alimentación de 5V/3.3V, sin corriente de retroiluminación dentro de 8mA, corriente de retroiluminación dentro de 50mA.
1.4 LED puede ser impulsado por PIN1, PIN2, PIN15, PIN16.
1.5 Características del producto:
●ROM de biblioteca de caracteres incorporada (CGROM): un total de 8192 caracteres
●ROM de caracteres de medio ancho incorporada (HCGROM): un total de 126 caracteres alfabéticos
●RAM de dibujo incorporada (GDRAM): 64x256bit
●Muestra 9 caracteres x 2 líneas (matriz de puntos 16x16).
●Imagen única ≦144x32 matriz de puntos
●Interfaz SPI de 3 hilos opcional/interfaz de puerto paralelo de 8 bits/interfaz de puerto paralelo de 4 bits

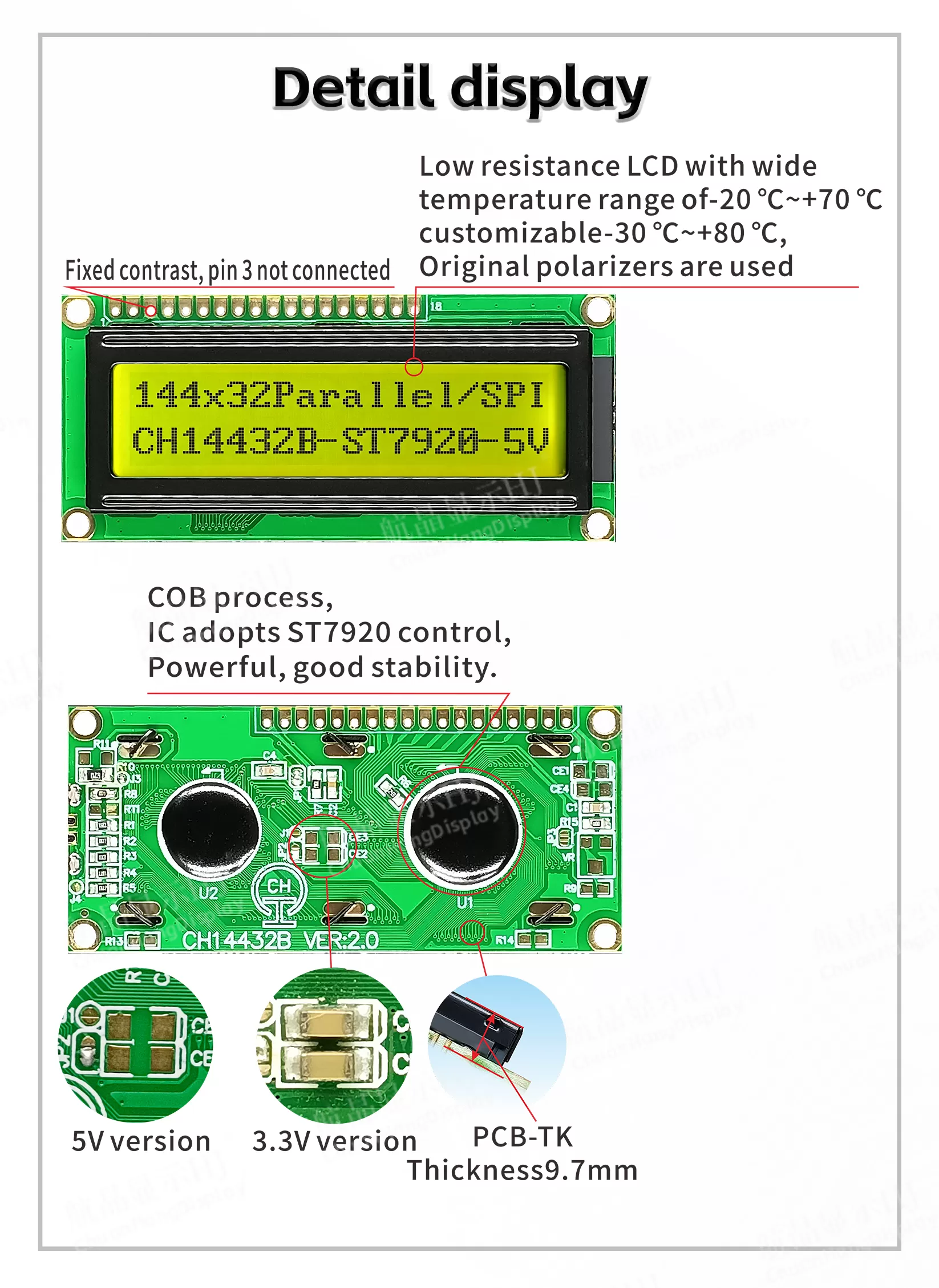

●V0 se desconecta cuando el contraste está fijo, y V0 solo puede conectarse a tierra cuando el contraste se ajusta a 3.3V.
●Funciones ricas:
Interfaz de visualización encendida/apagada, cursor encendido/apagado, parpadeo del cursor encendido/apagado
Dirección de movimiento de visualización y cursor, etc.
Función de reinicio automático al encender

Presentación en Video

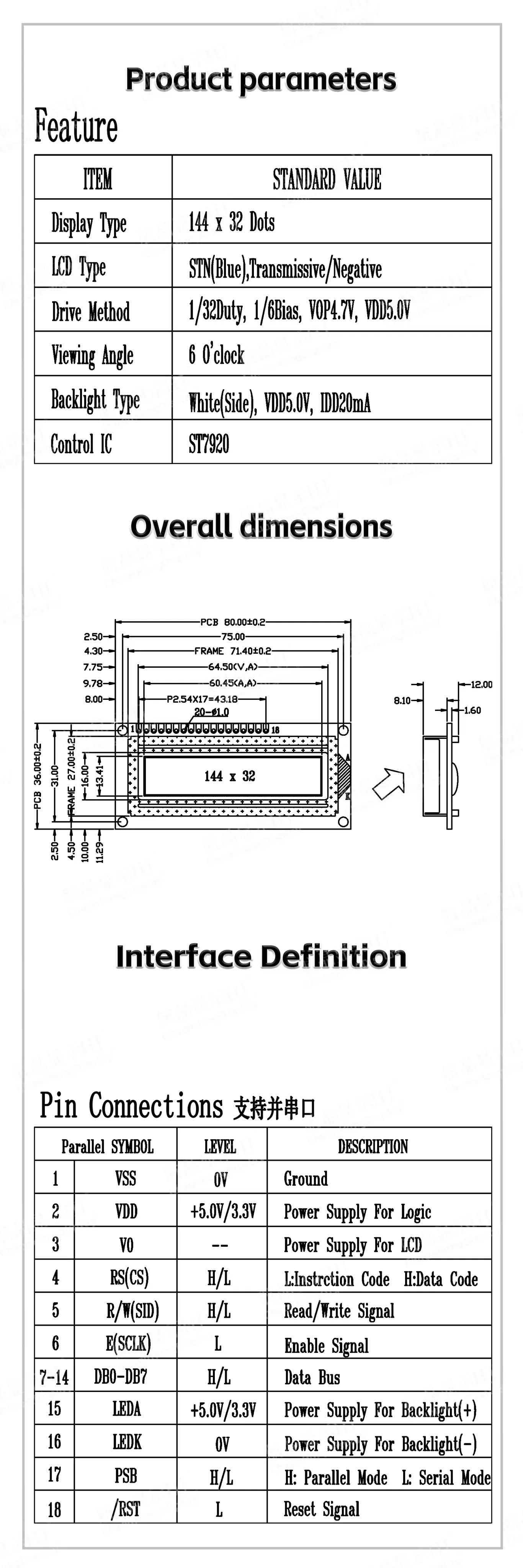

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH14432B
Resolución	144X32	tamaño de pantalla	2.4“
Dimensión externa(LWH)	80.0X36.0X12.0 mm	Área visible(L*W)	64.5X16.0 mm
Área activa(L*W)	60.45X13.41 mm	Tamaño del punto (mm)	0.39(L)x0.39(W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/32Duty,1/6Bias
Tipo de pantalla	STN	IC controlador	ST7920
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Traer PCB?	Sí
