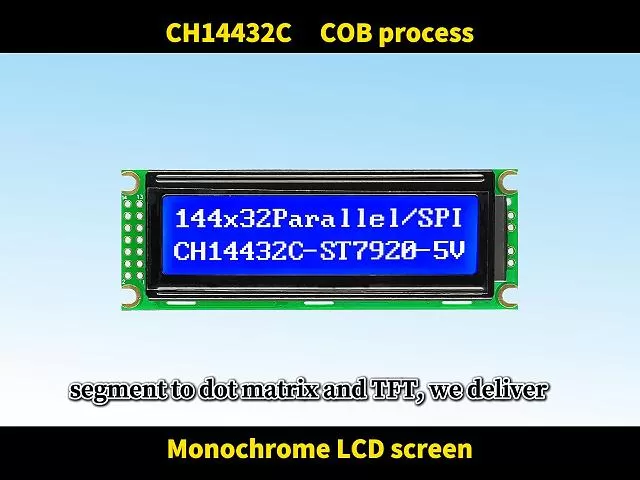

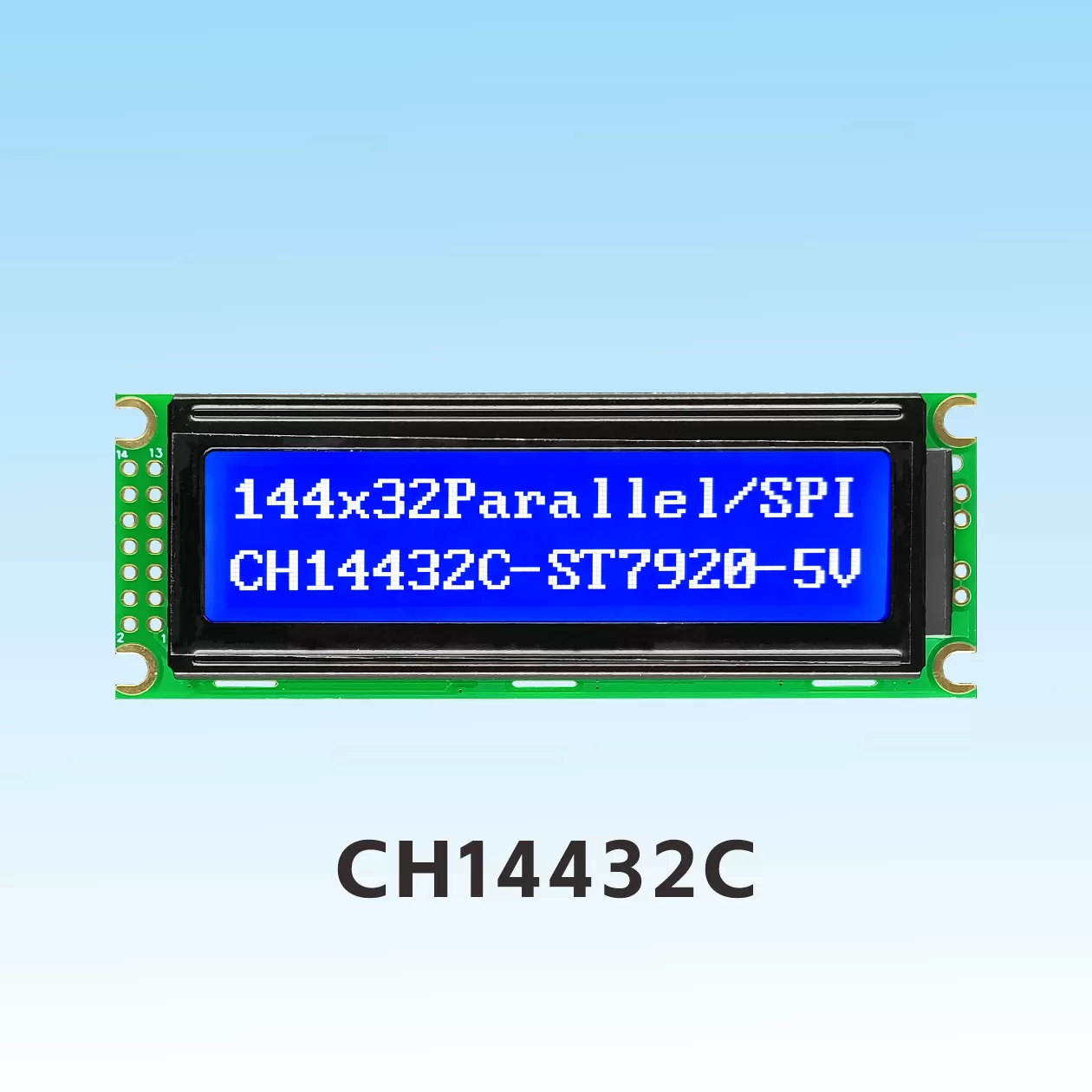

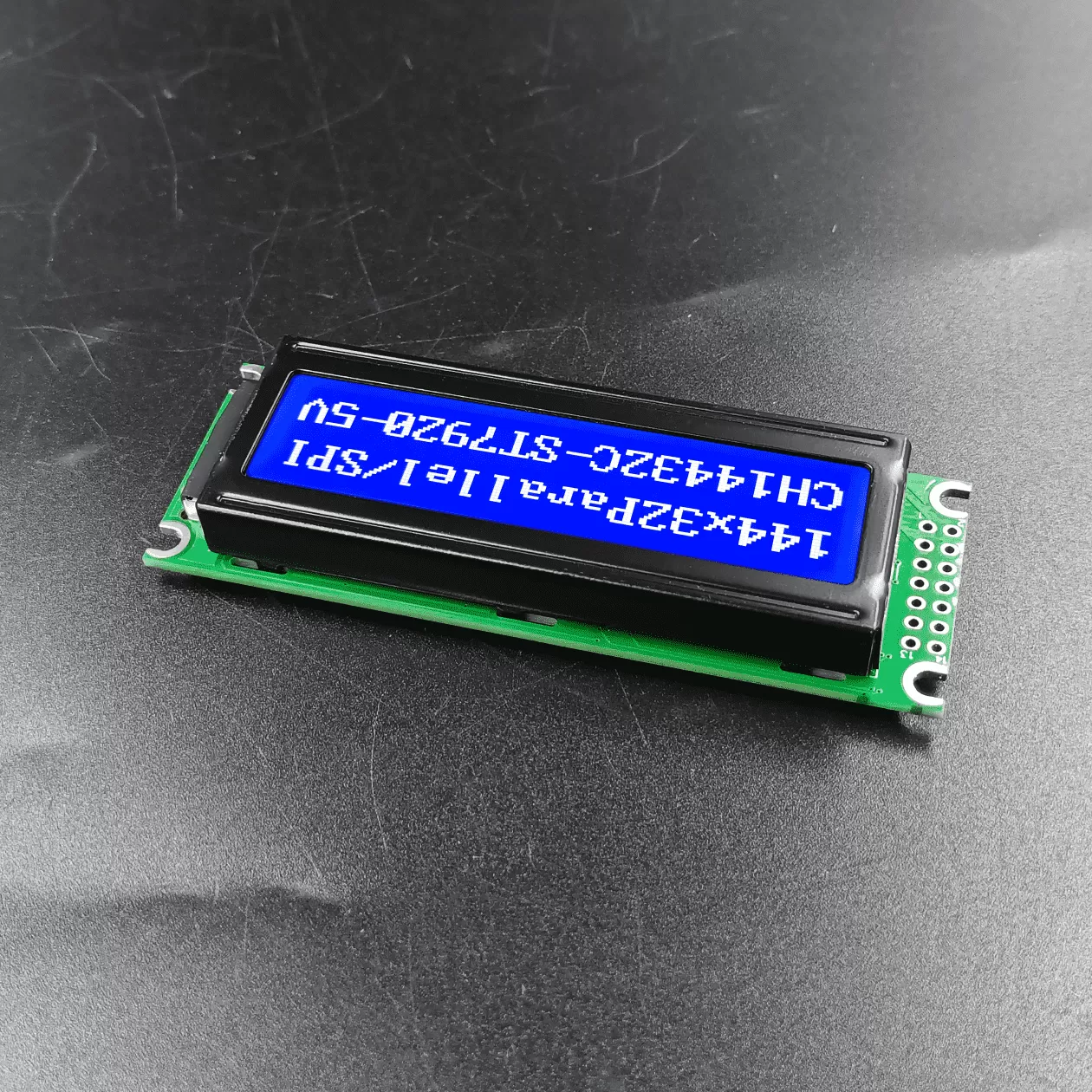

CH14432C 144x32 LCD Grafikdisplay
Produktbeschreibung

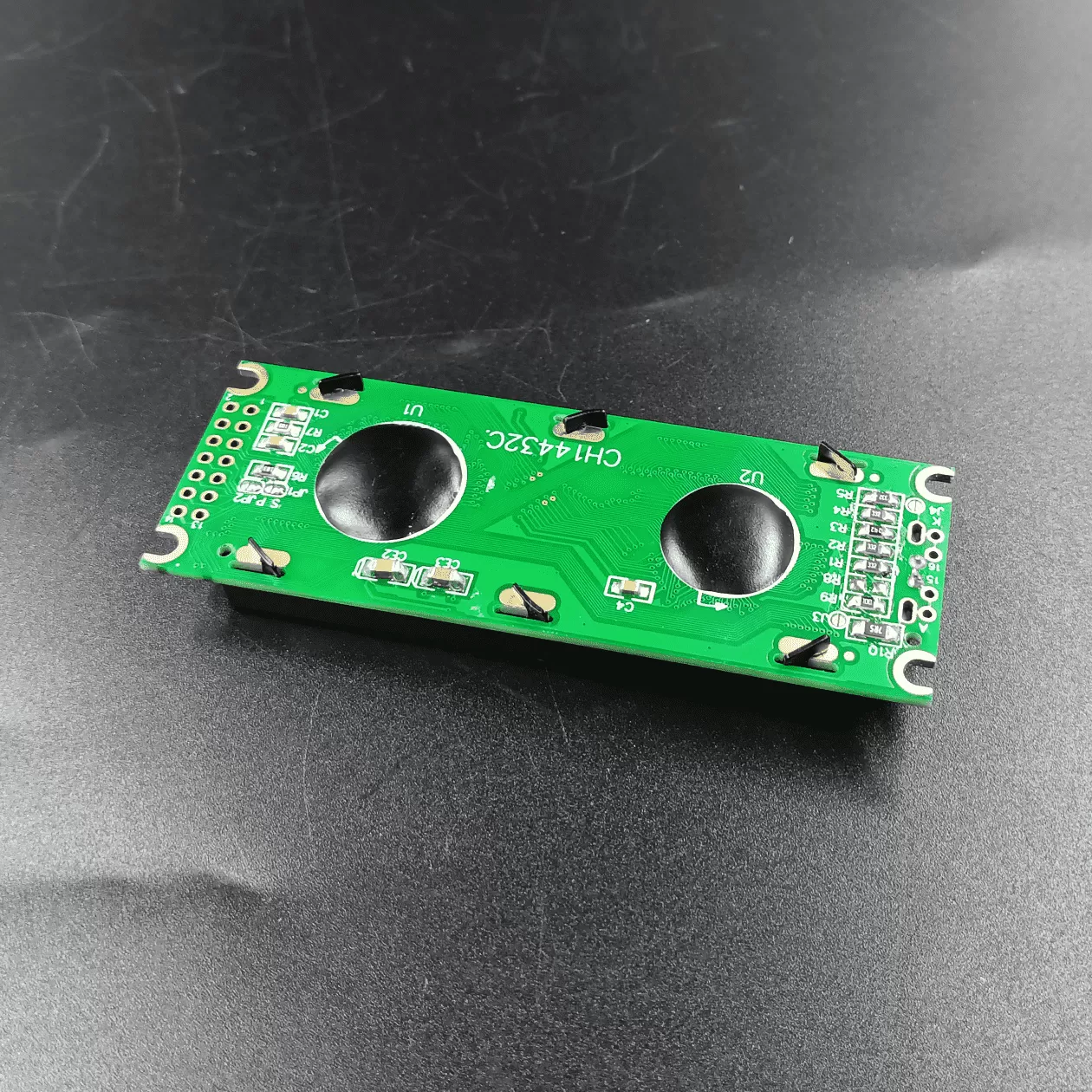

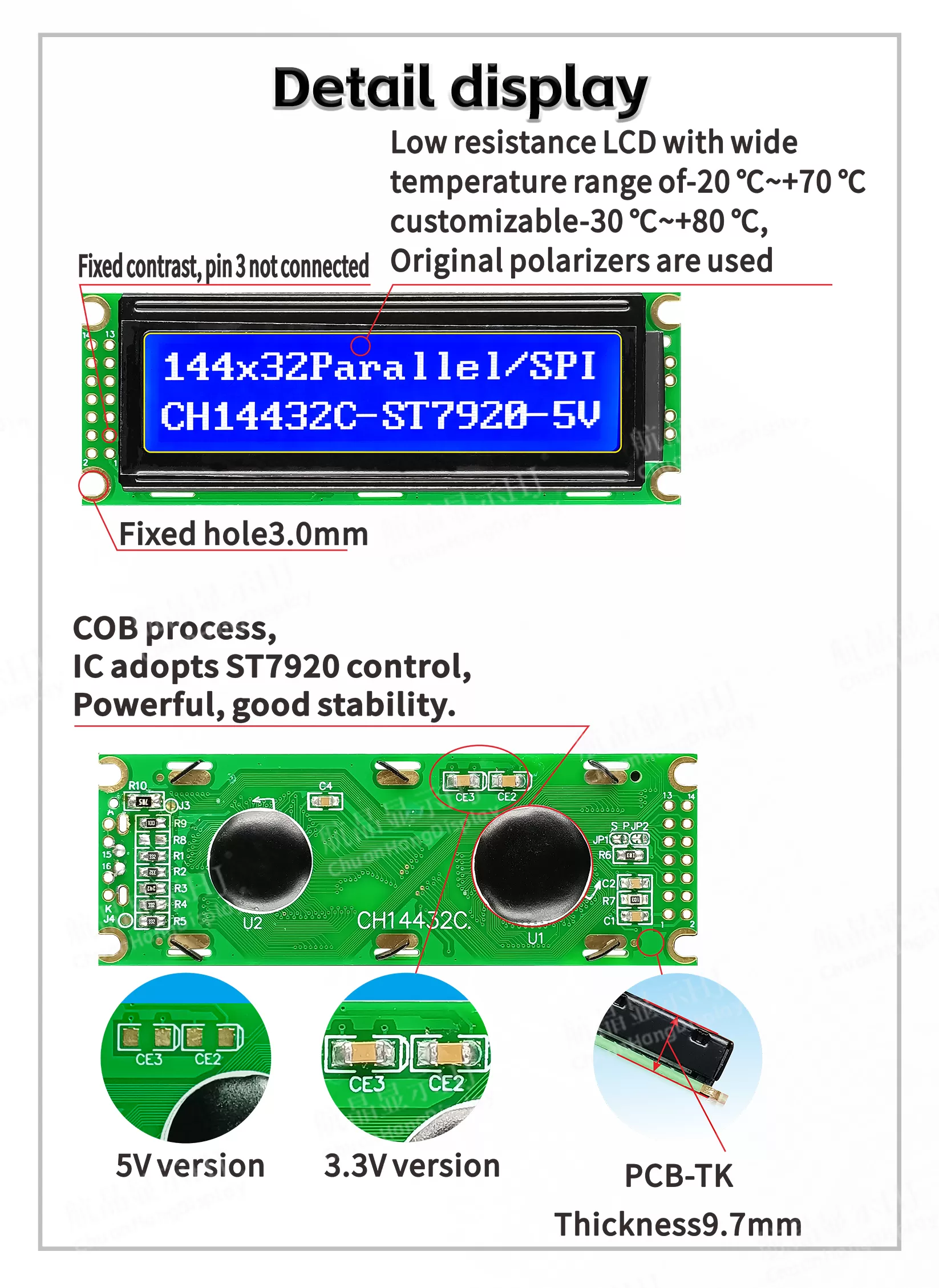

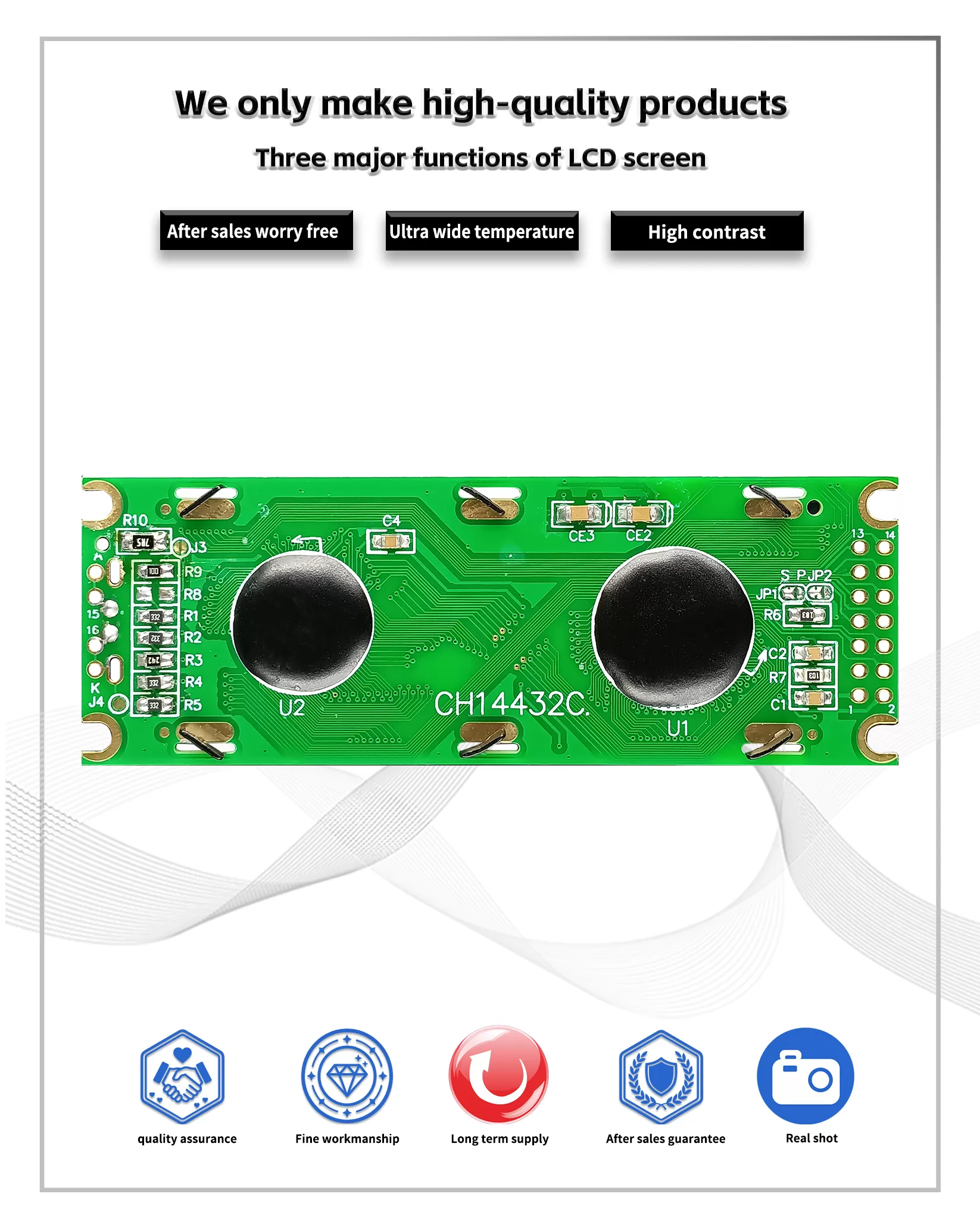

1.1 COB-Prozess, Produkt mit Hintergrundbeleuchtung, leitfähige Bandverbindung, stabile Struktur
1.2 IC verwendet st7920, zwei Chip-Optionen für vereinfachte chinesische Zeichensatzbibliothek oder traditionelle chinesische Zeichensatzbibliothek.
1.3 Niedriger Stromverbrauch, mit zwei Strommodi von 5V/3.3V, kein Hintergrundbeleuchtungsstrom innerhalb von 8mA, Hintergrundbeleuchtungsstrom innerhalb von 50mA.
1.4 LED kann von PIN1, PIN2, PIN15, PIN16 angesteuert werden.

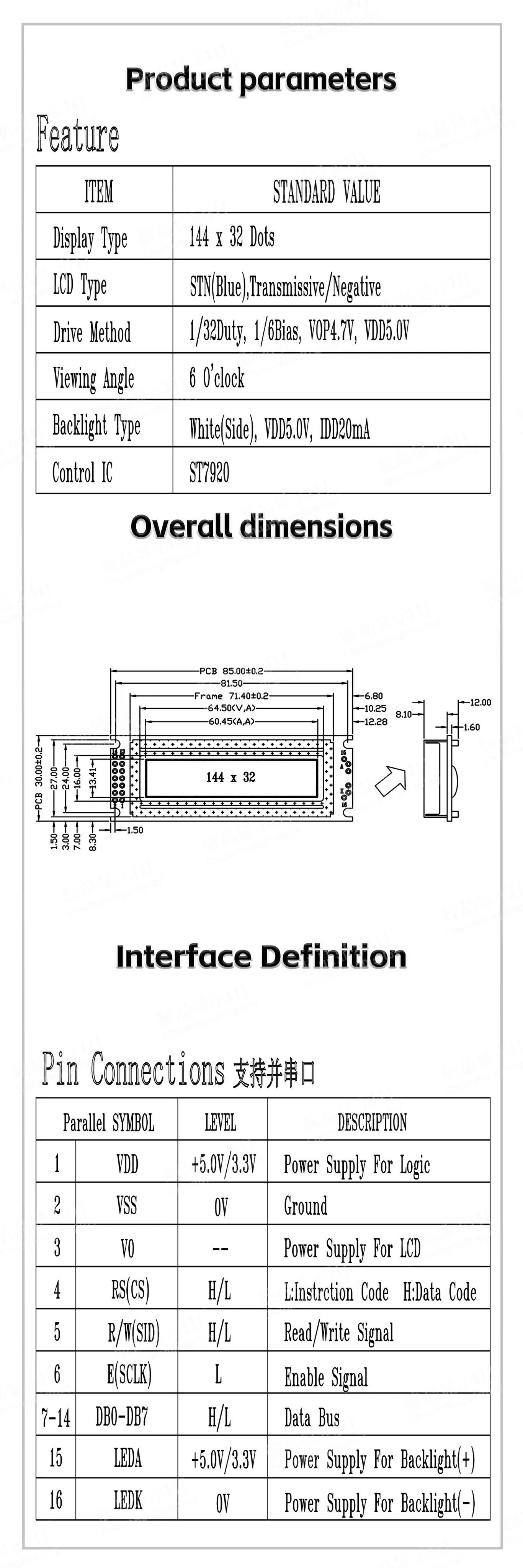

1.5 Produkteigenschaften:
●Eingebaute Zeichensatzbibliothek ROM (CGROM): insgesamt 8192 Zeichen
●Eingebaute Halbbreiten-Zeichensatz-ROM (HCGROM): insgesamt 126 alphabetische Zeichen
●Eingebaute Zeichen-RAM (GDRAM): 64x256bit
●Anzeige von 9 Zeichen x 2 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦144x32 Punktmatrix
●Optionale 3-Draht-SPI-Schnittstelle/8-Bit-Parallelport-Schnittstelle/4-Bit-Parallelport-Schnittstelle
●V0 ist getrennt, wenn der Kontrast festgelegt ist, und V0 kann nur mit der Masse verbunden werden, wenn der Kontrast auf 3.3V eingestellt wird.
●Reiche Funktionen:
Schnittstellenanzeige ein/aus, Cursor ein/aus, Cursorblinken ein/aus
Anzeige- und Cursorbewegungsrichtung usw.
Automatische Einschalt-Reset-Funktion
