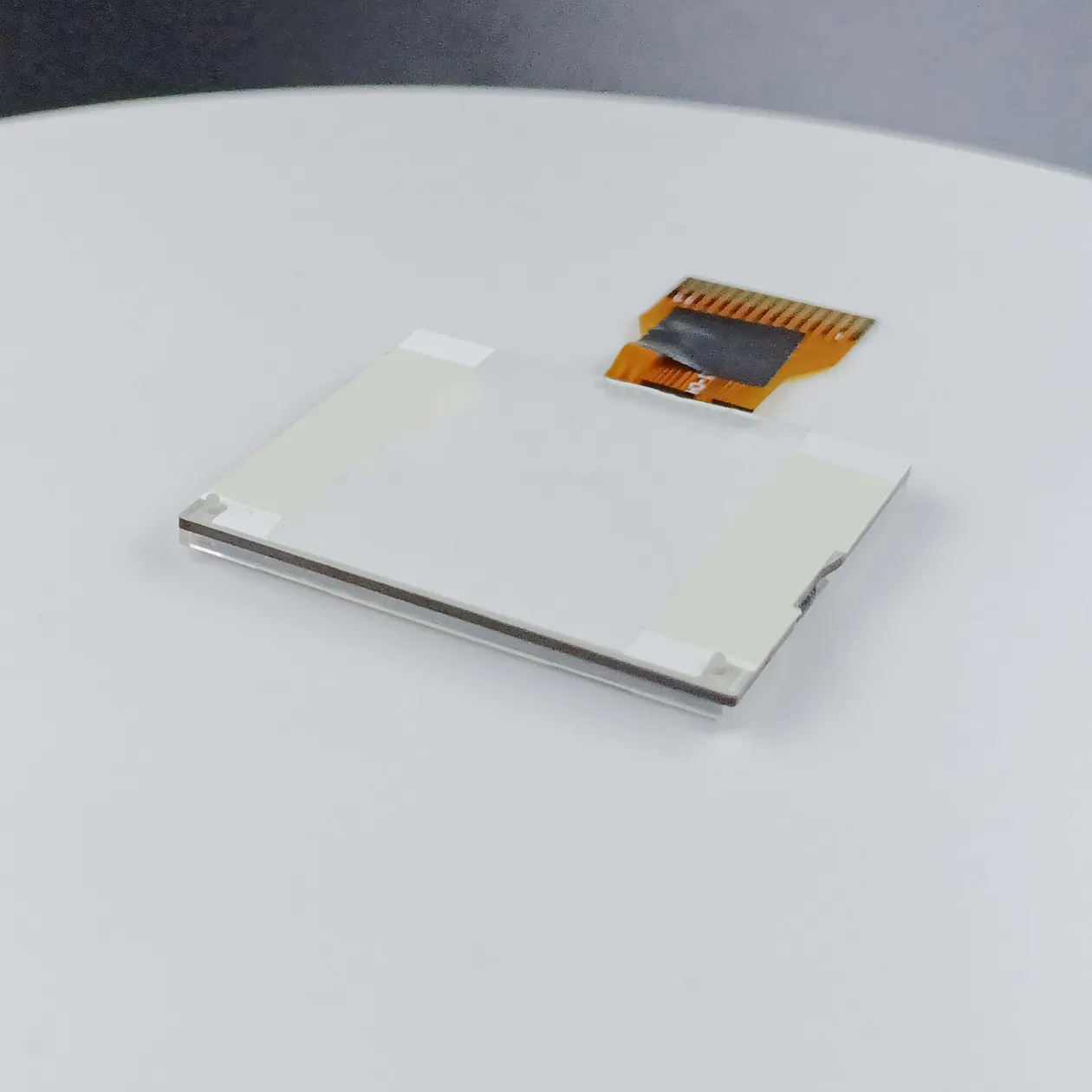

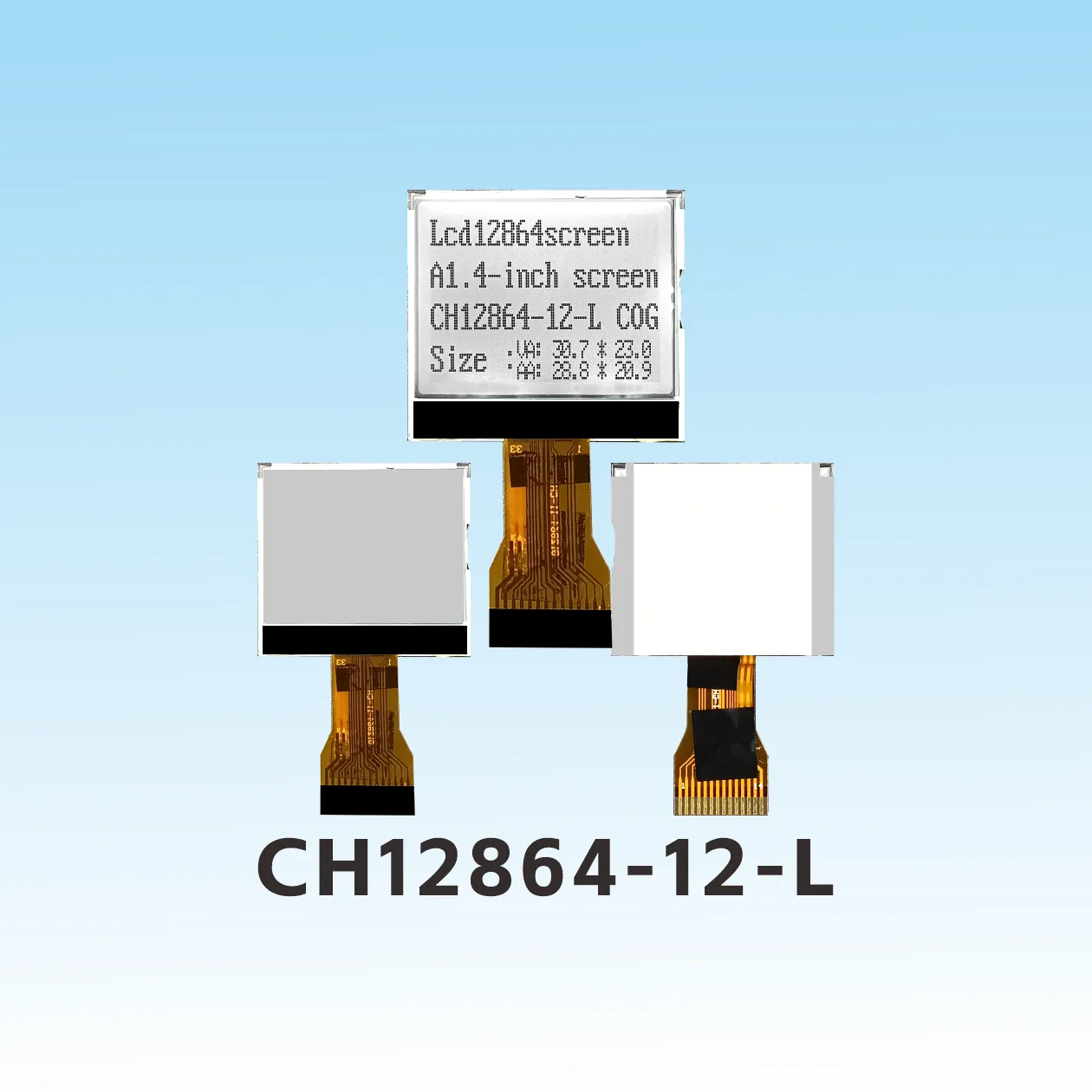

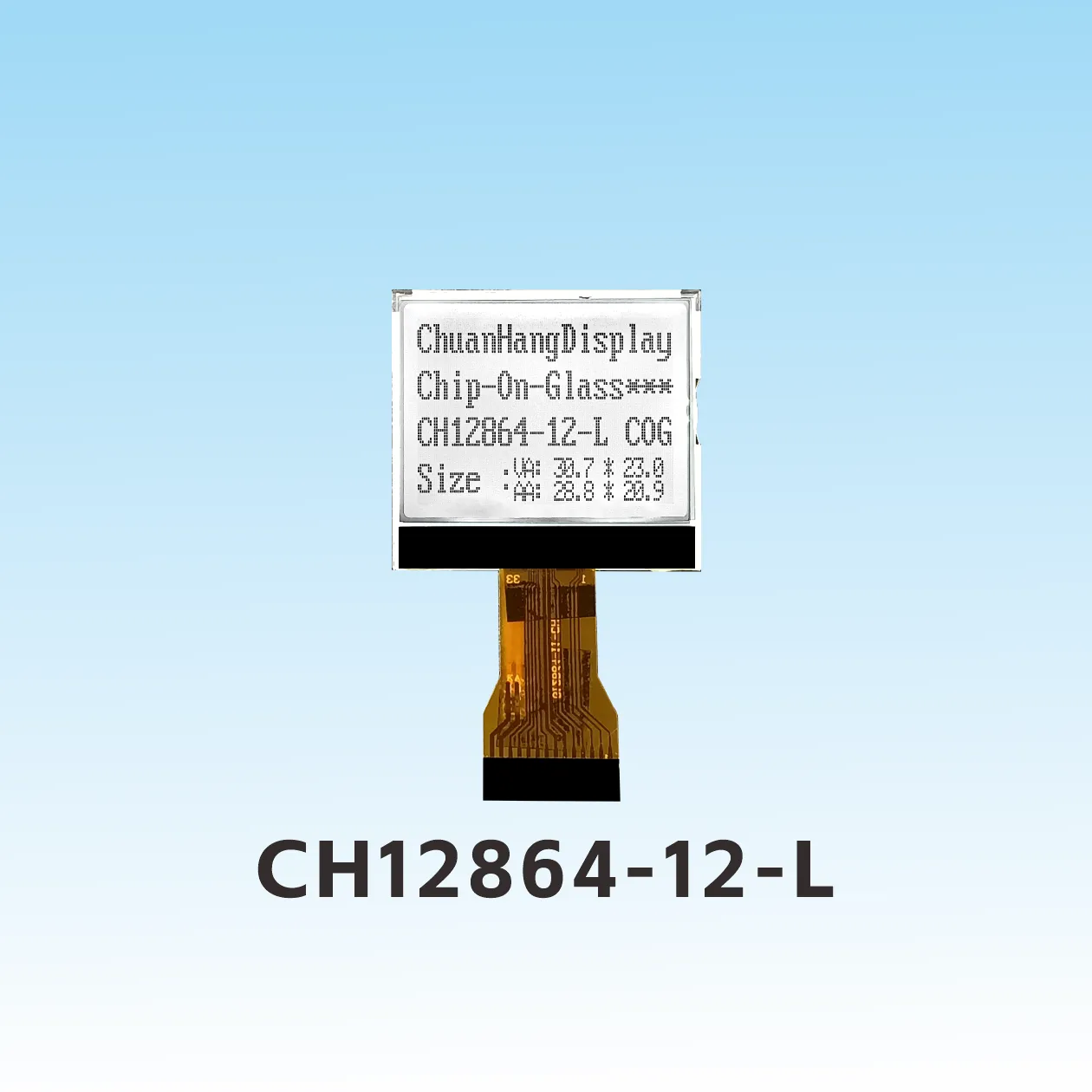

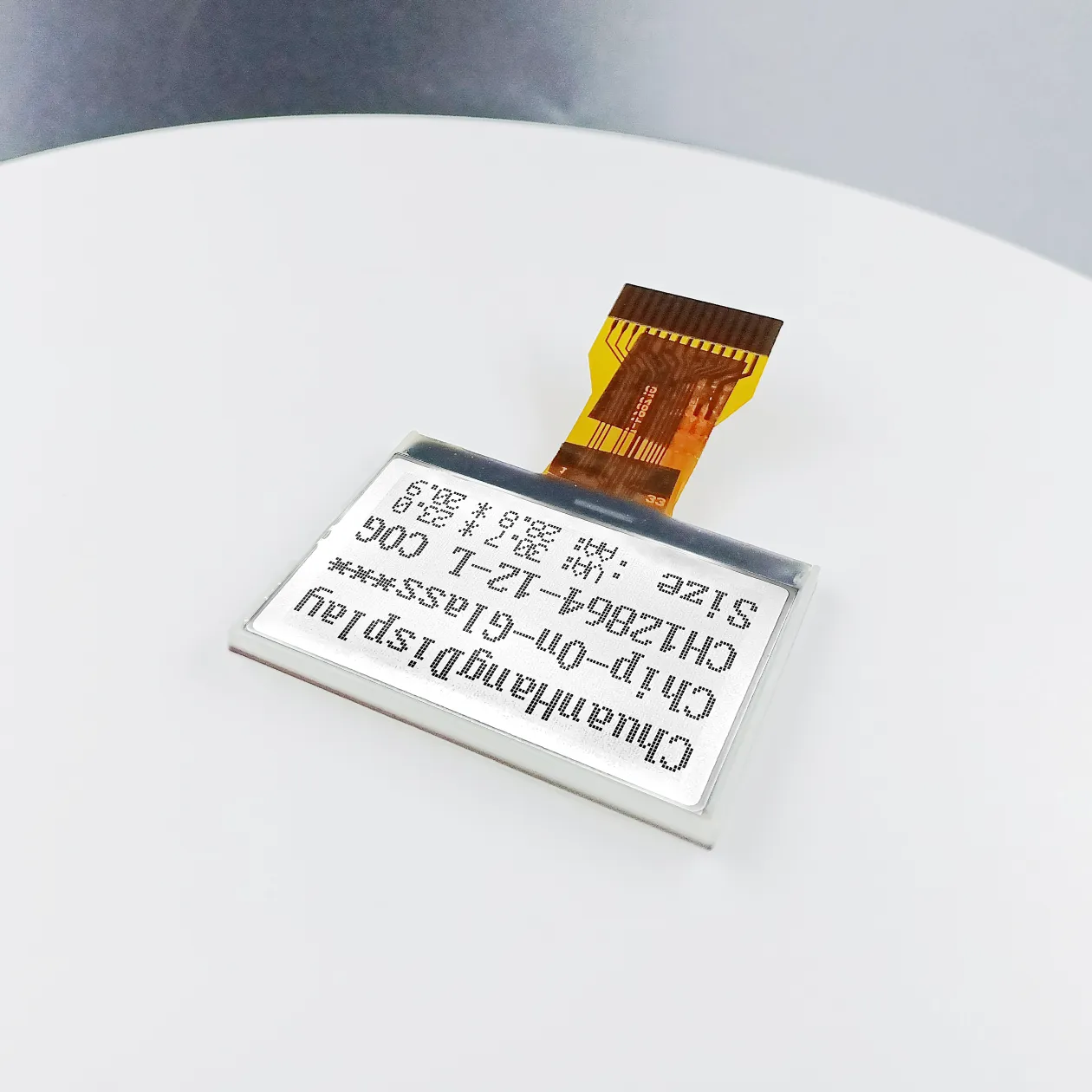

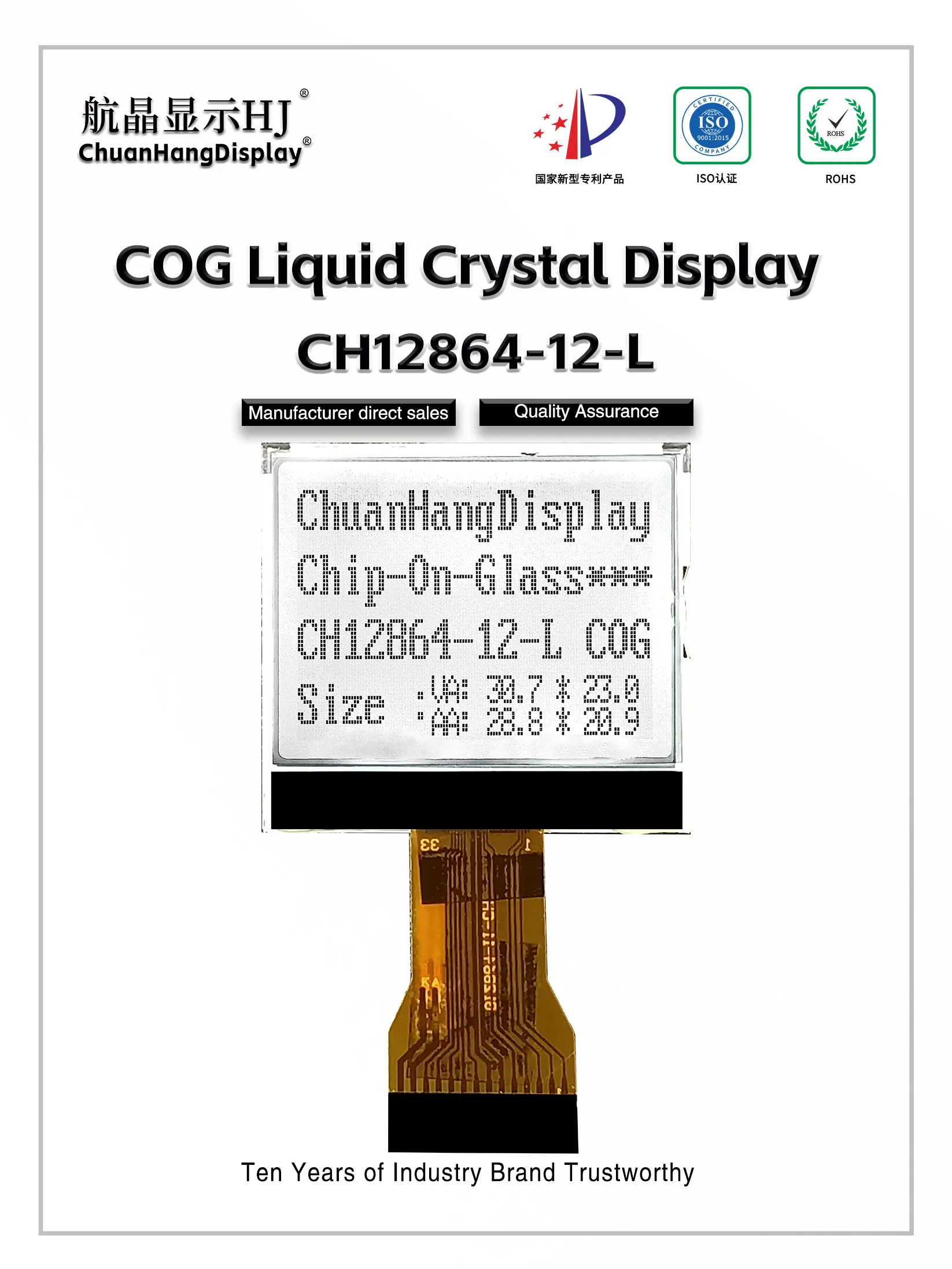

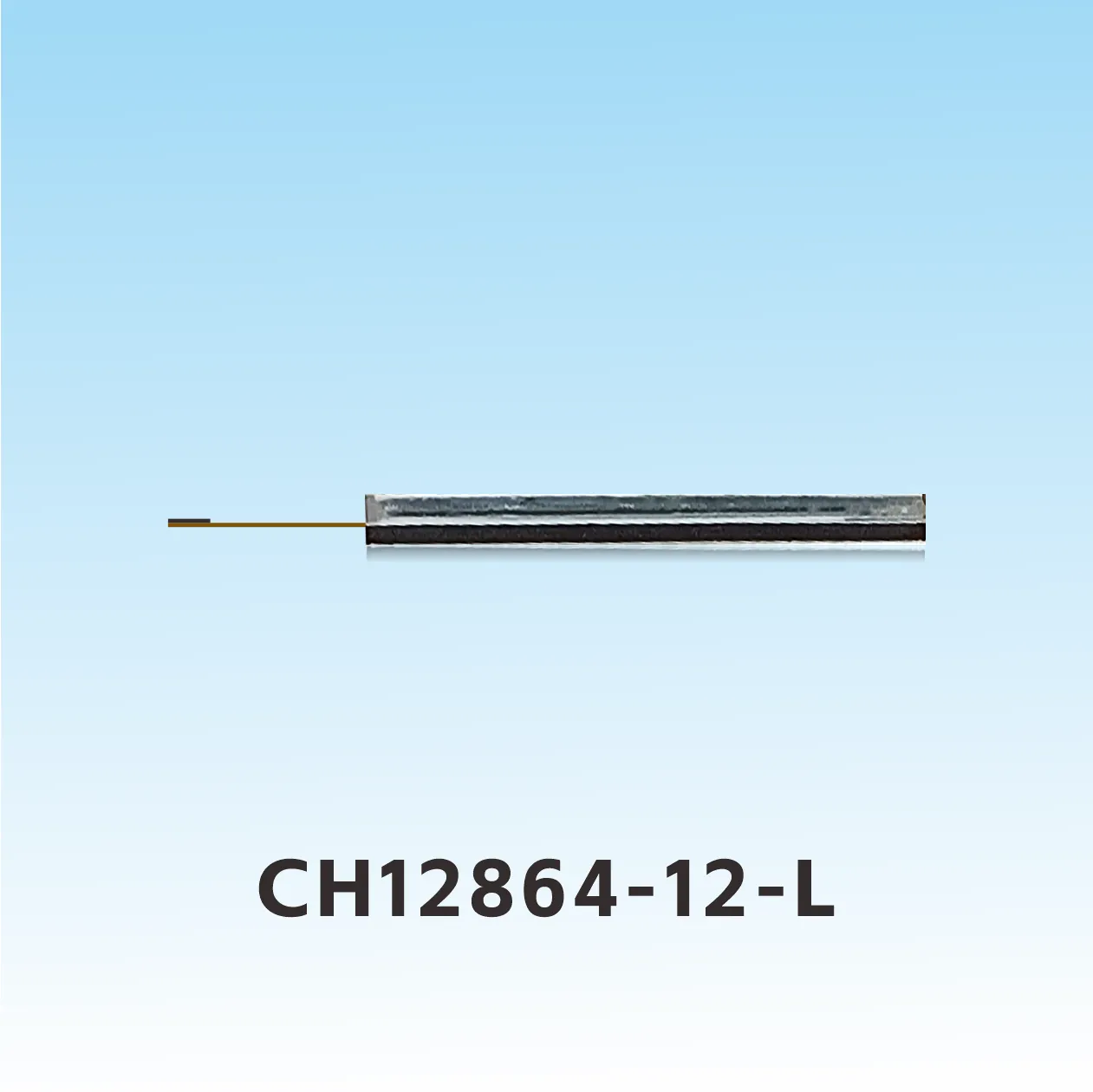

CH12864-12- L

Descripción del Producto

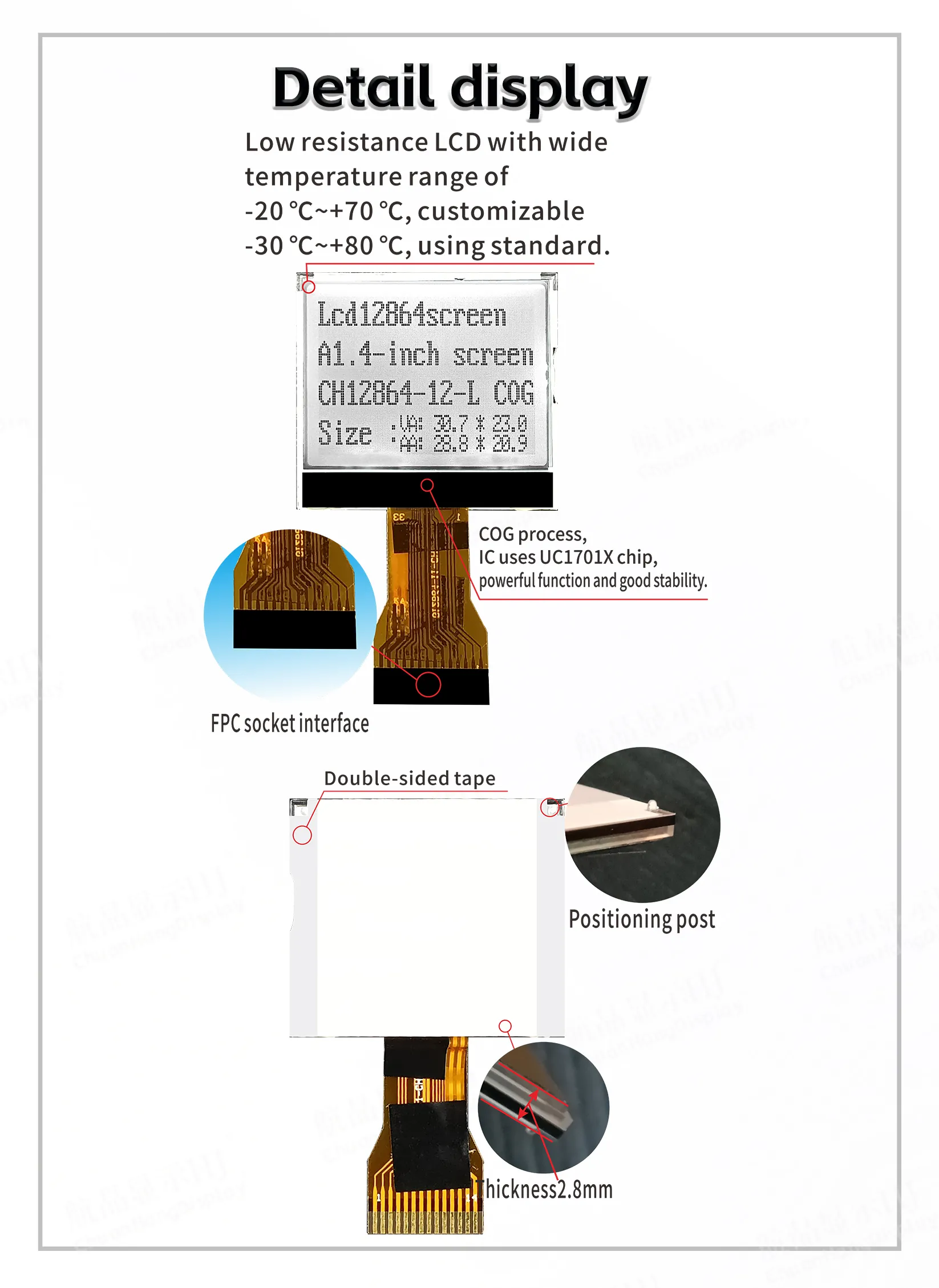

1.1 Proceso COG, el cableado flexible FPC es una interfaz de conexión, el producto tiene retroiluminación, ya está ensamblado, el grosor es delgado y la estructura es estable.
1.2 IC utiliza ST7567. No hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, y corriente de retroiluminación dentro de 60mA.
1.4 Retroiluminación LED A y K son FPC, y A y K necesitan ser alimentados por separado con 2.9V~3.0V.
1.5 Características del producto:
La RAM de datos de visualización integrada es de 64x128 bits.
El capacitor externo genera un aumento de voltaje.
La relación de contraste se ajusta mediante el software.
Una pantalla muestra 8 caracteres x 4 líneas (16x16 puntos).
Una sola imagen ≤128x64 matriz de puntos. Comunicación de interfaz SPI de 4 hilos.
Funciones enriquecidas: La interfaz de visualización se enciende/apaga, positiva/negativa.

Presentación en Video

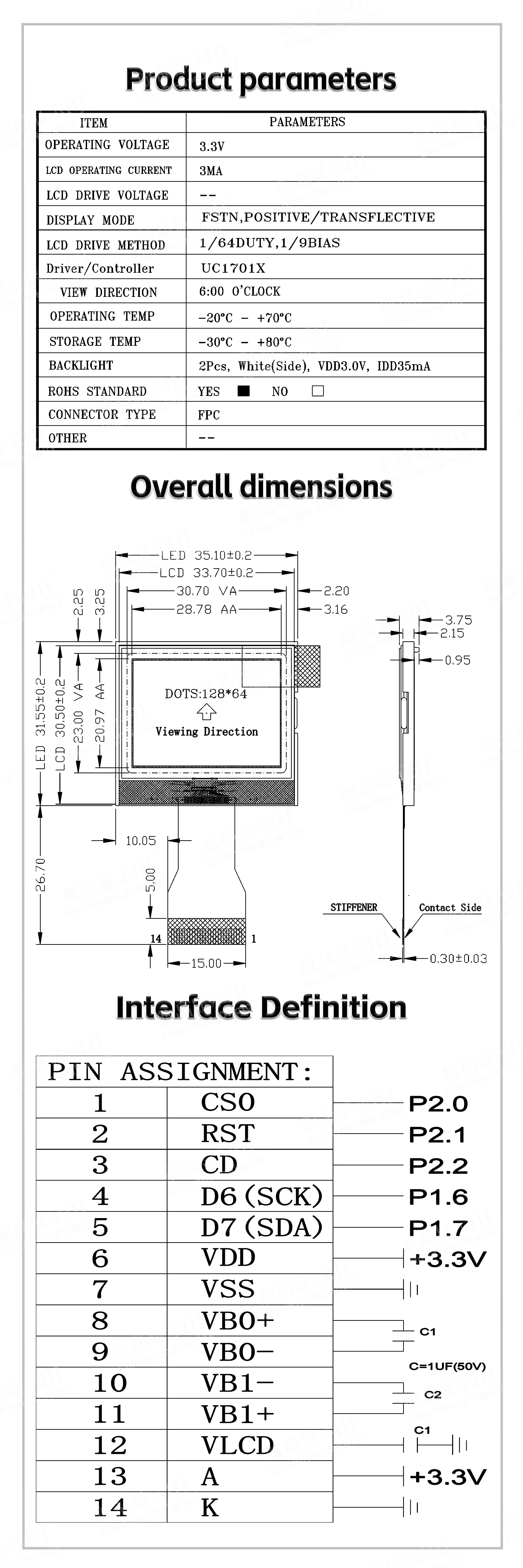

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-12-L
Resolución	128x64	tamaño de pantalla	1.4"
Dimensión exterior (LWH)	35.10x31.55x3.75mm	Área visible (L*W)	30.70x23.00mm
Área activa (L*W)	28.78x20.97mm	Tamaño del punto (mm)	0.21(L)x0.31(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty
Tipo de pantalla	FSTN	Driver IC	UC1701X
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Auto-producido
Bibliotecas de caracteres		¿Incluir PCB?	NO
