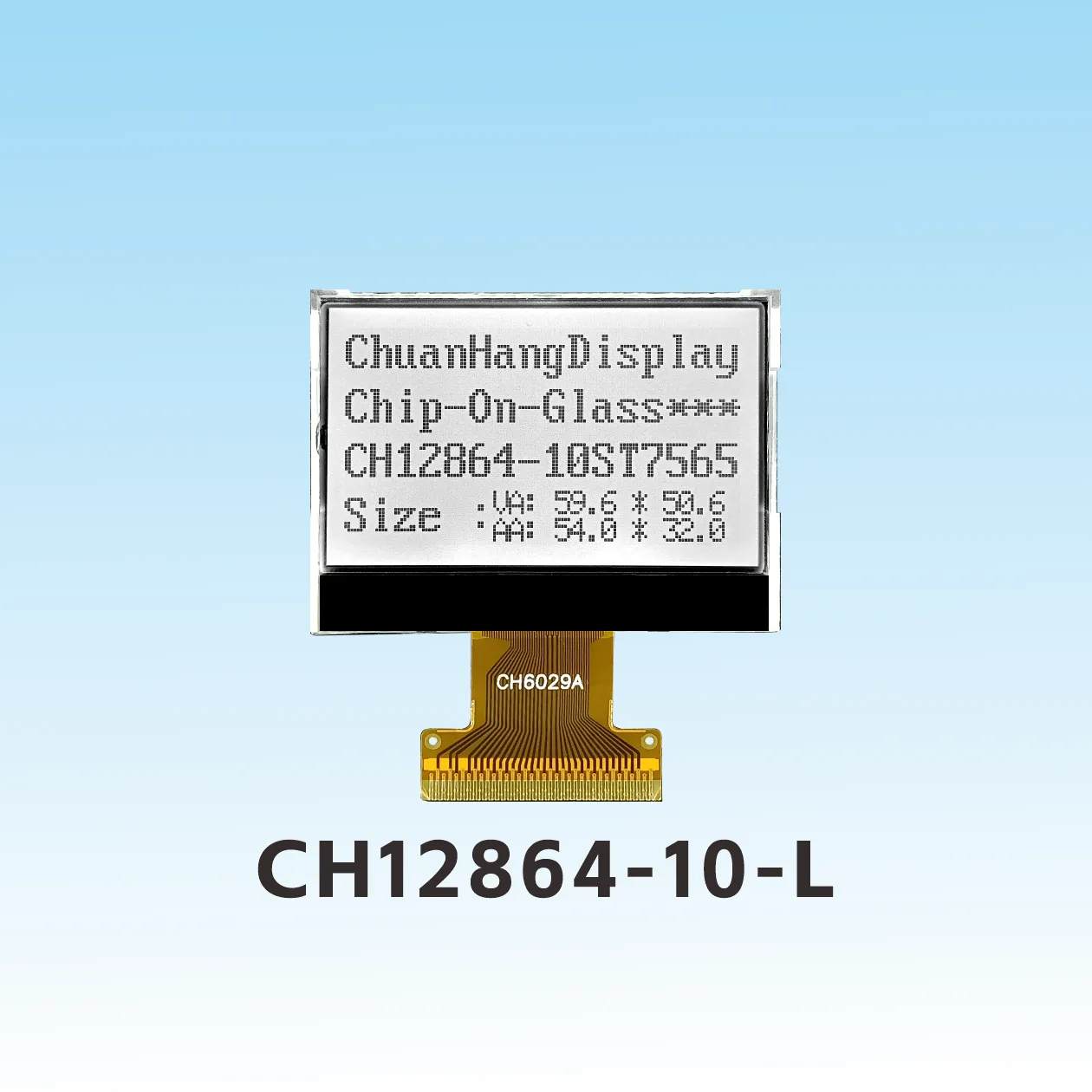

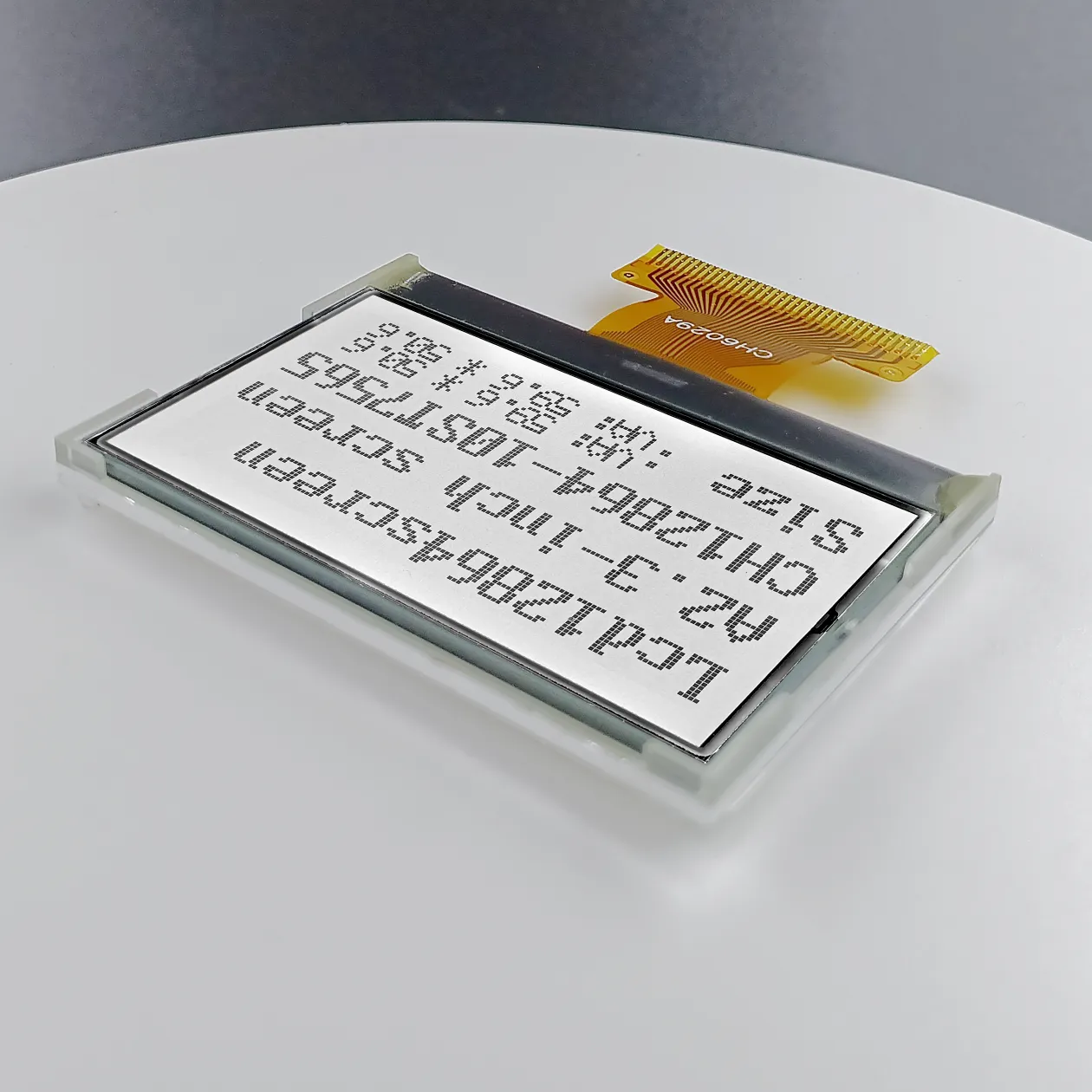

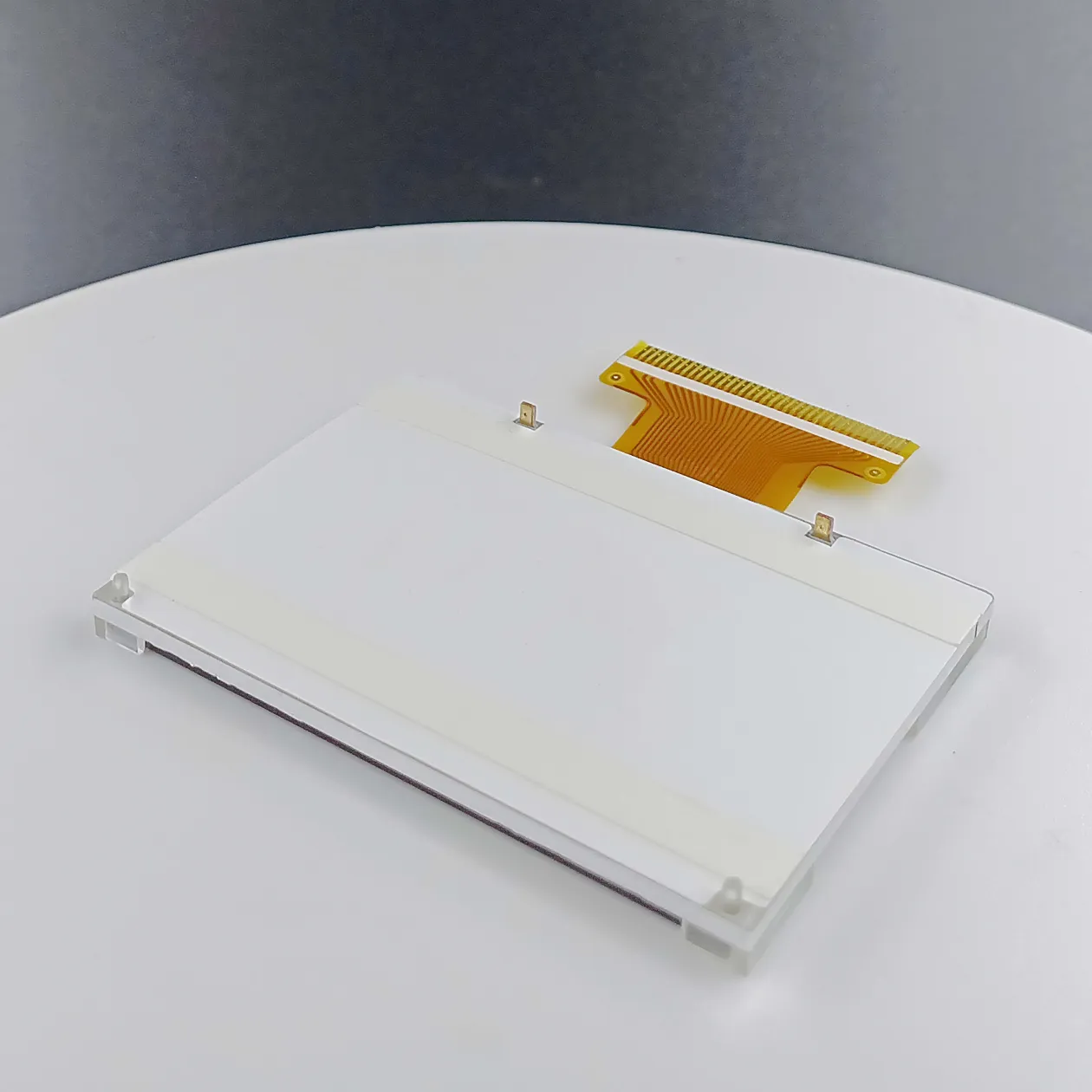

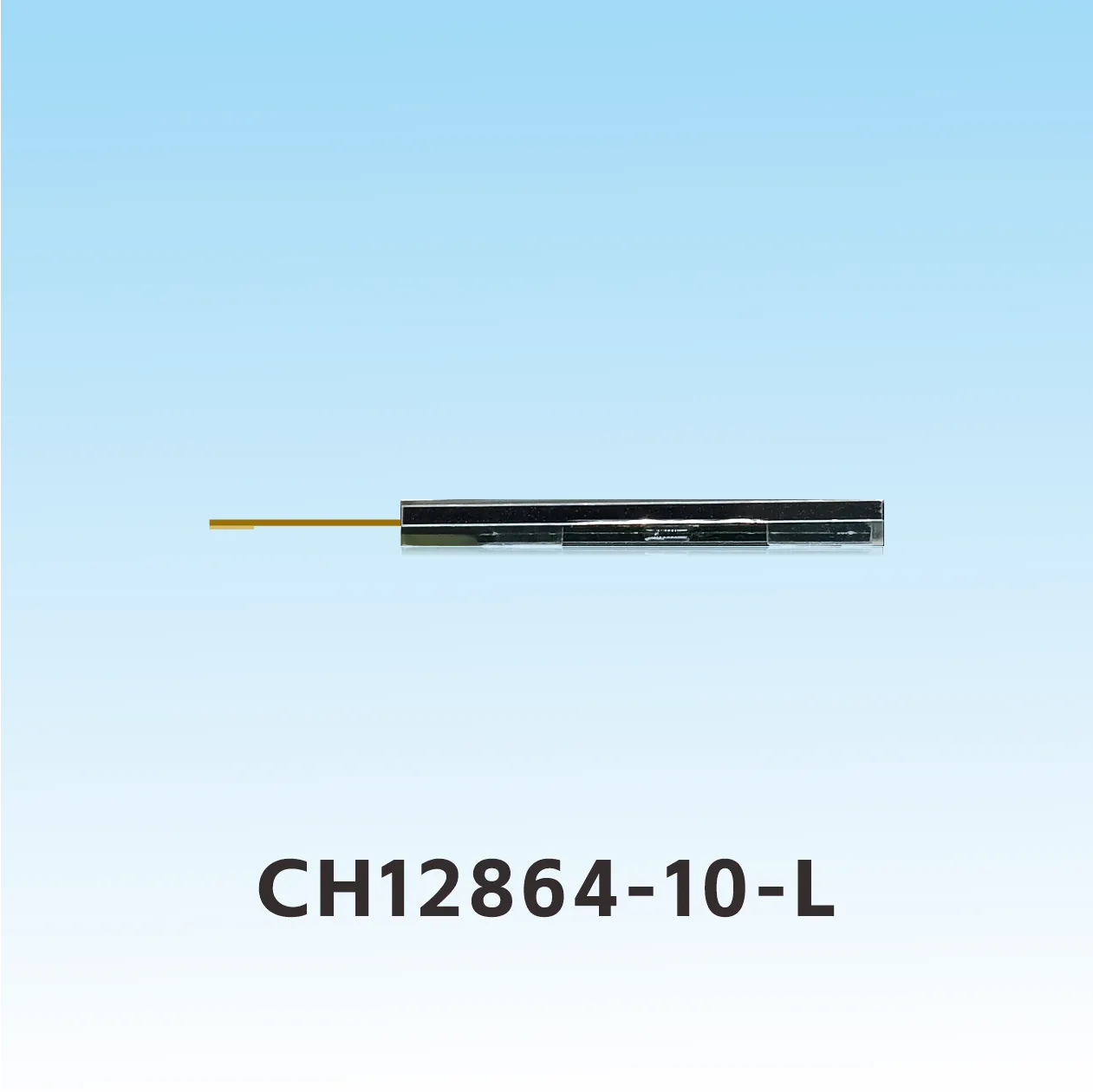

CH12864-10-L

Descripción del Producto

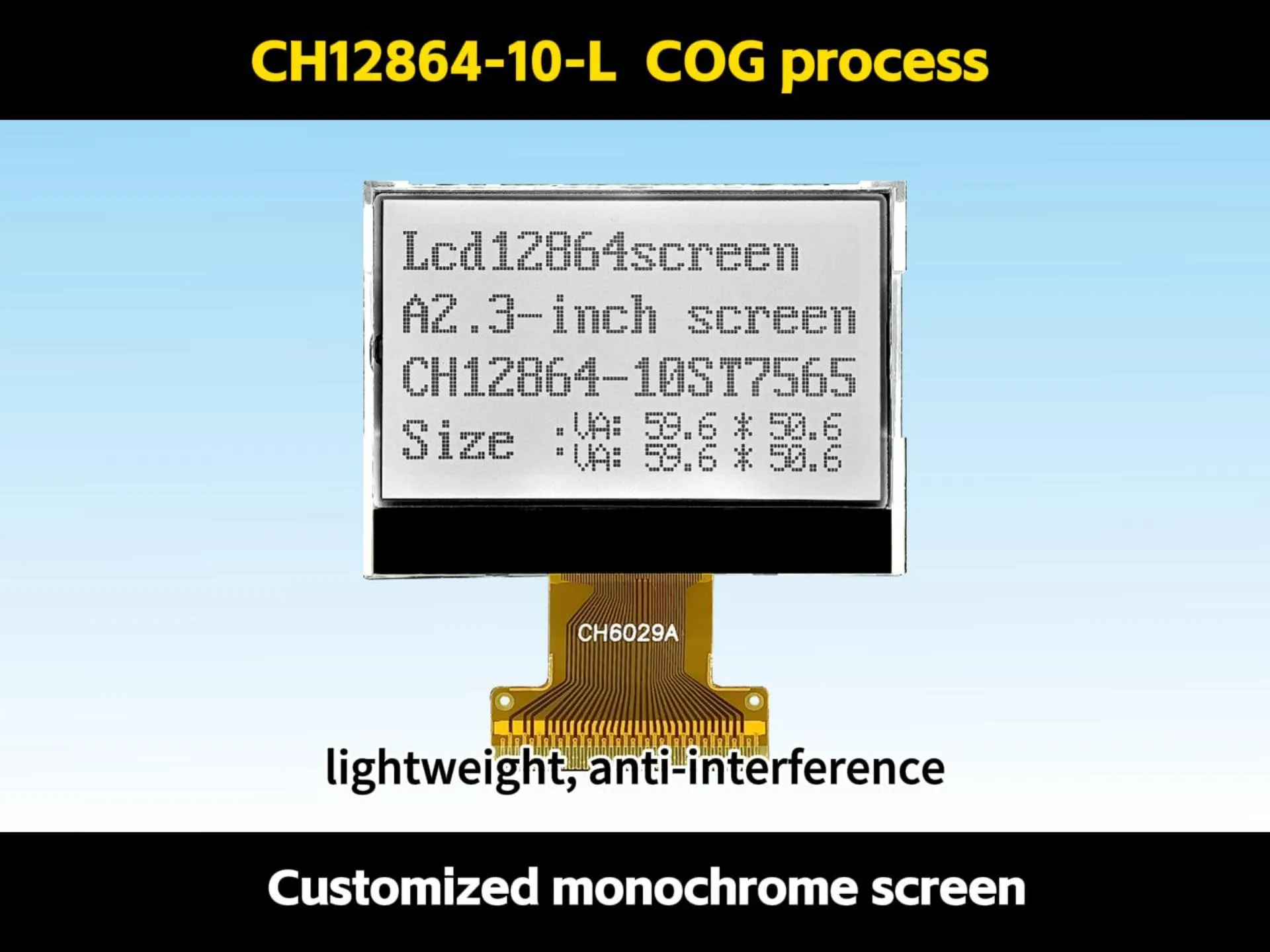

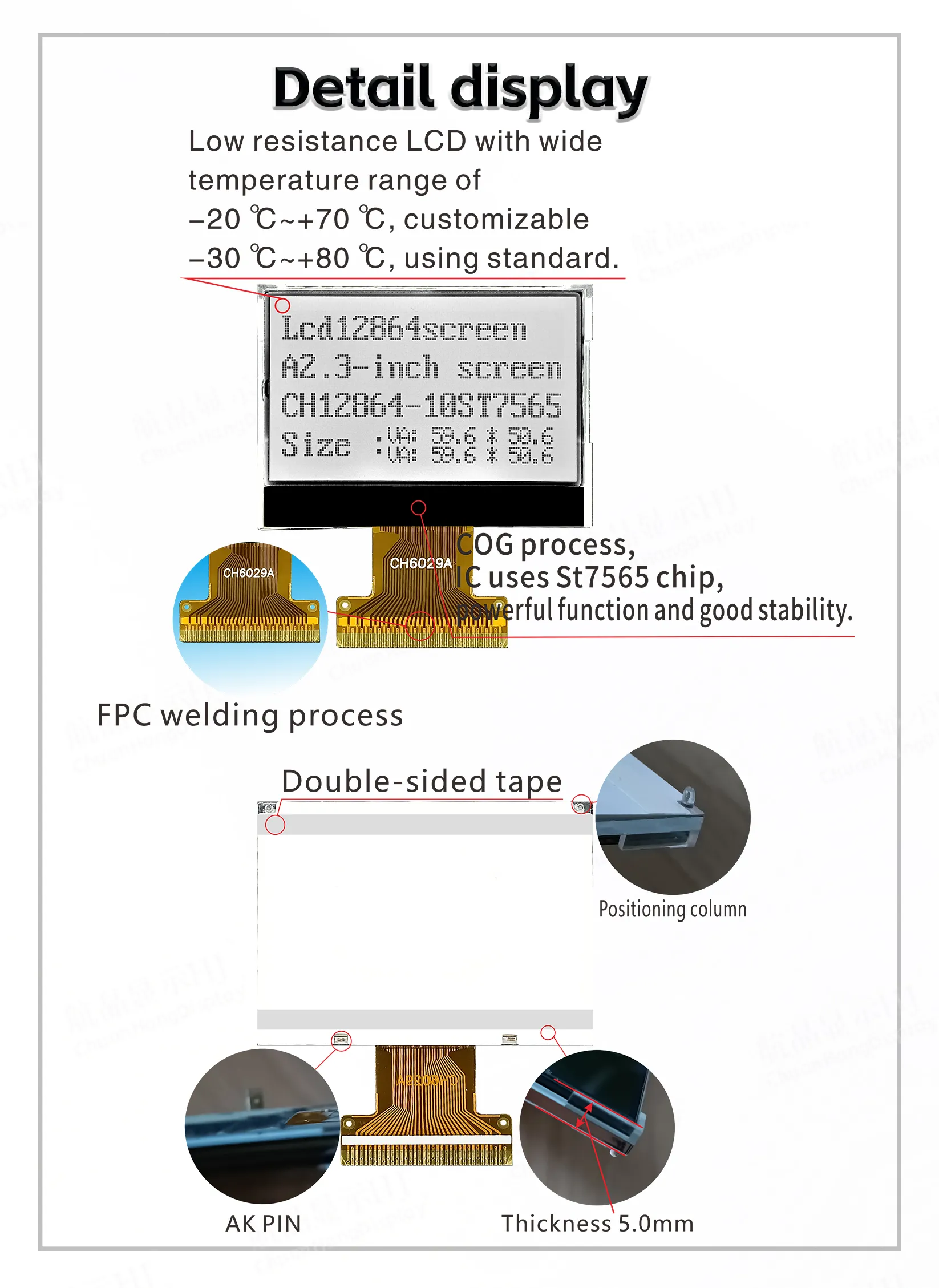

1.1cOG proceso, la línea flexible FPC es el puerto de soldadura, el producto tiene retroiluminación, grosor delgado, estructura estable.
1.2IC utiliza ST7565R, no hay biblioteca de fuentes en el chip, y el programador compila la biblioteca de fuentes por sí mismo.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, con corriente de retroiluminación dentro de 80mA.
1.4 La retroiluminación LED A y K son placas PCB. A y K necesitan ser alimentados por separado 2.9V~3. OV.
1.5 Características del producto:
La RAM de datos de visualización integrada es de 64x128 bits.
El condensador externo genera un aumento de voltaje.
El contraste se profundiza y se aclara mediante el software.
Una pantalla muestra 8 caracteres x 4 líneas (matriz de puntos 16x16).
Imagen única ≤128x64 matriz de puntos.
Puede elegir una interfaz SPI de 4 hilos o puerto paralelo de 8 bits con temporización 6800 o temporización 8080, y el circuito puede configurarse.
Funciones ricas: La interfaz muestra encendido/apagado, visualización positiva/visualización inversa, leer/modificar/escribir.

Presentación en Video

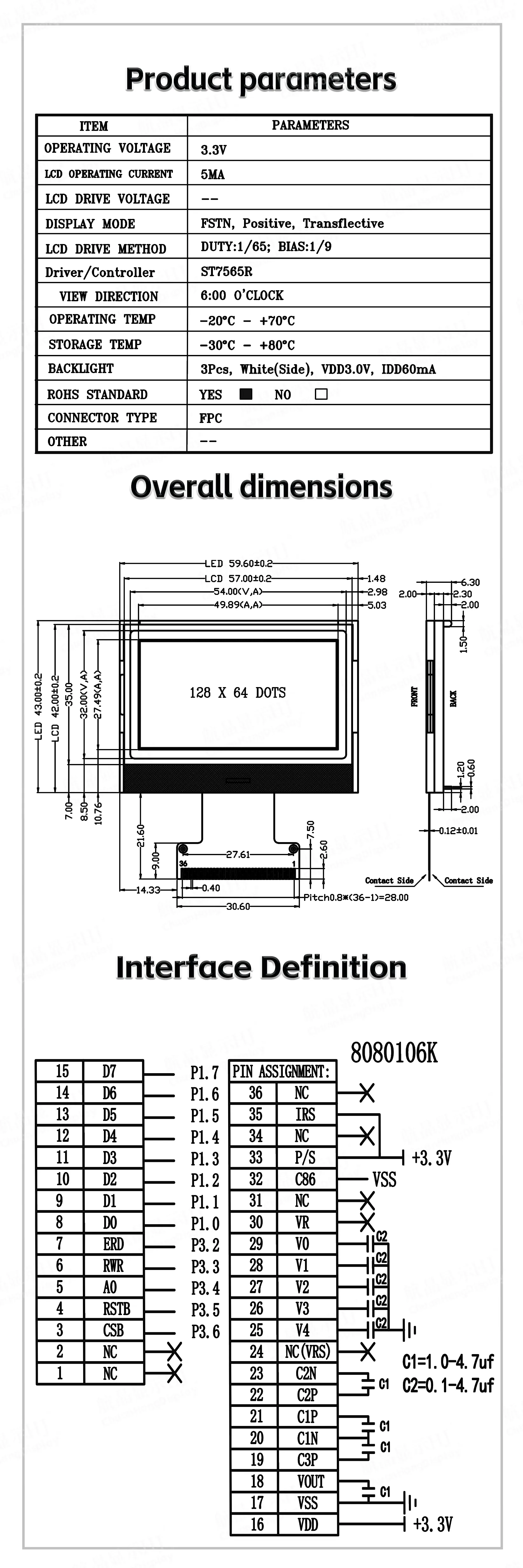

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-10-L
Resolución	128x64	tamaño de pantalla
Dimensión externa (LWH)	59.60x43.00x6.30mm	Área visible (L*W)	54.00x32.00mm
Área activa (L*W)	49.89x27.49mm	Tamaño del punto (mm)	0.36(L)x0.40(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI/MCU
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty
Tipo de pantalla	FSTN	IC controlador	ST7565
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	NO
