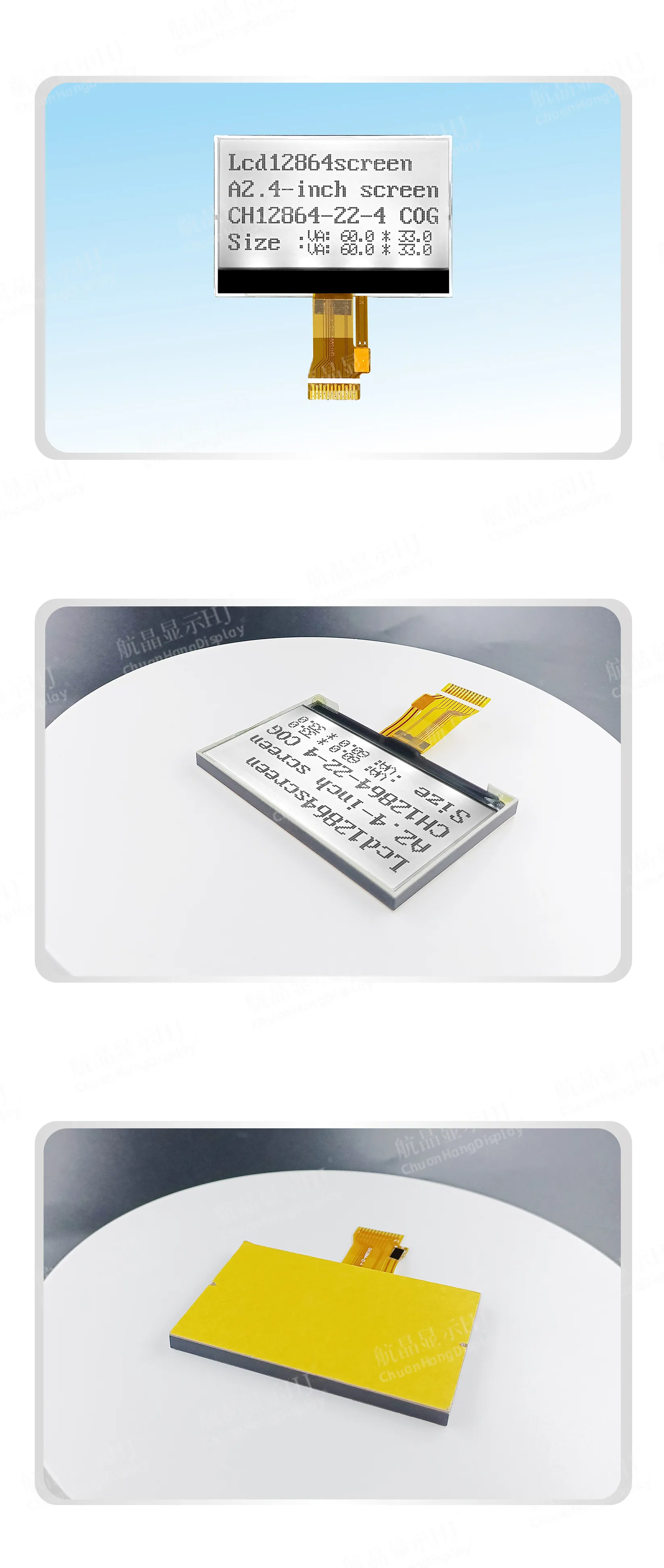

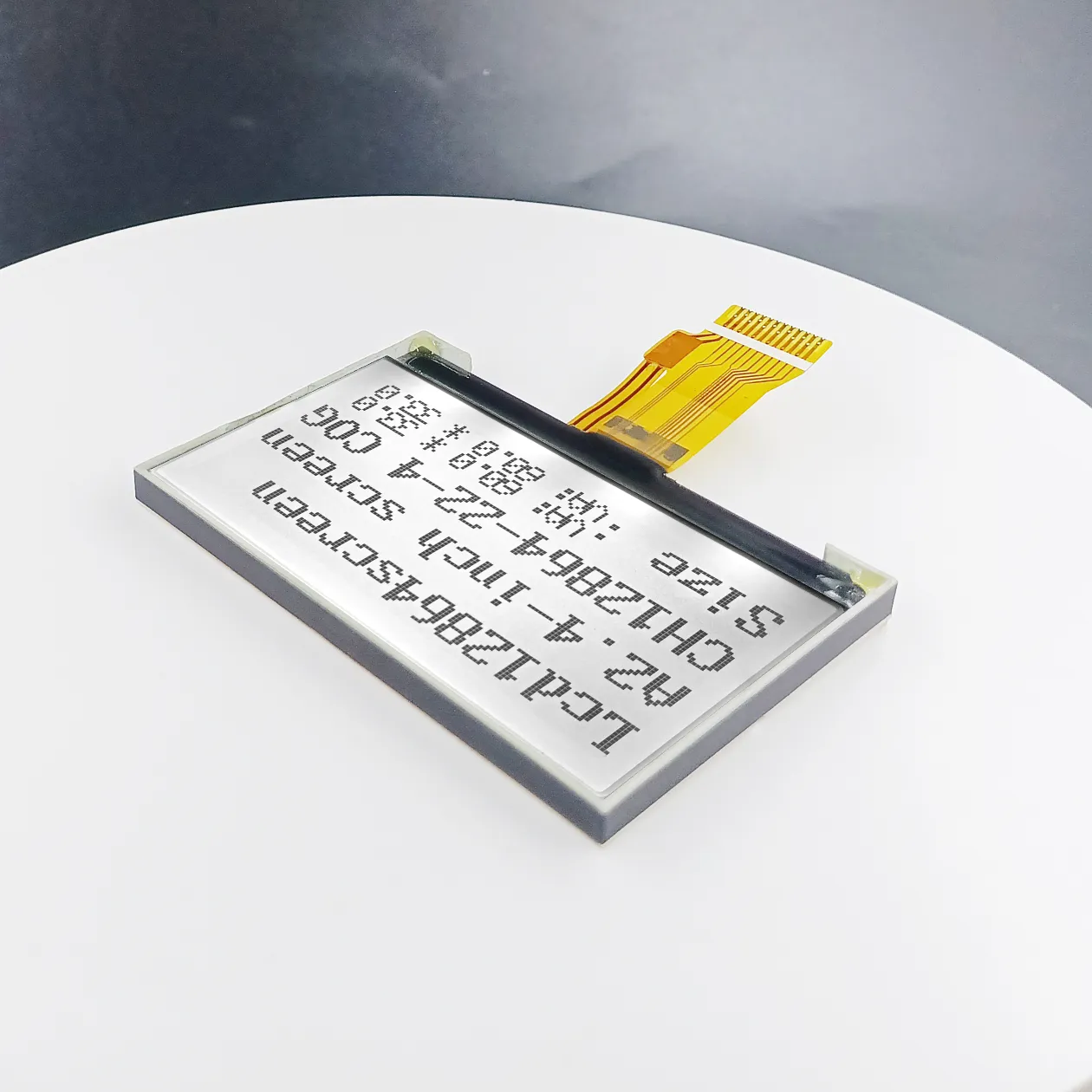

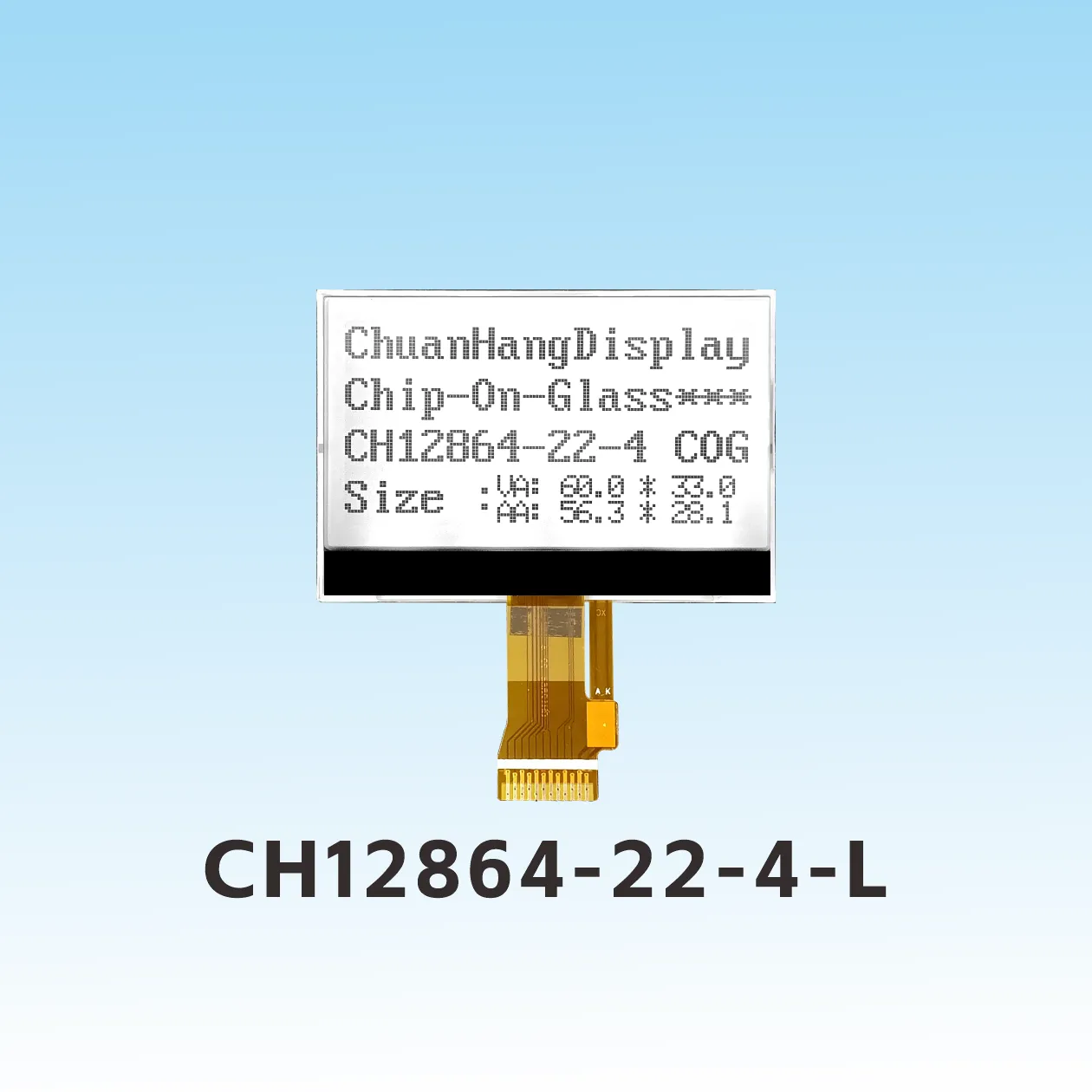

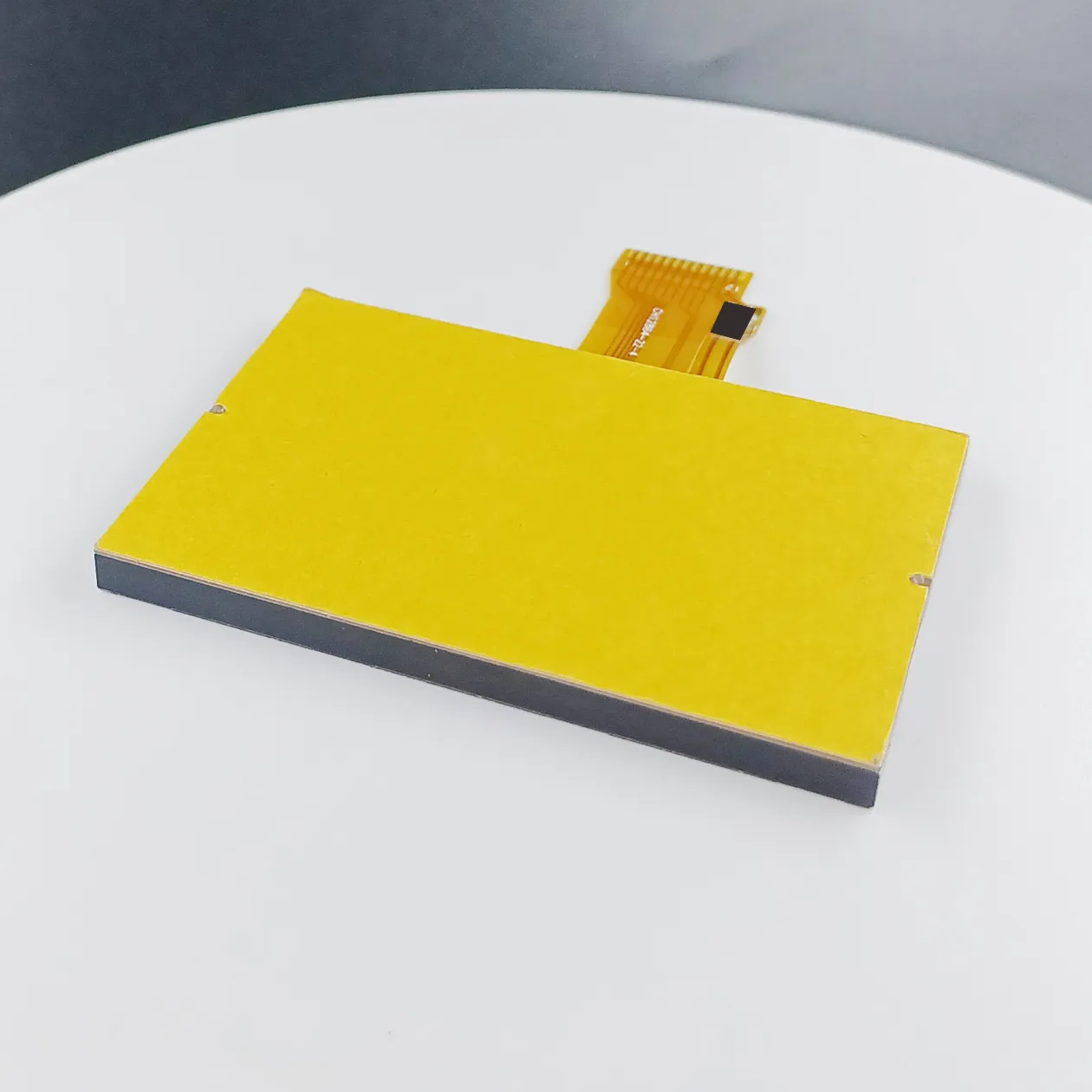

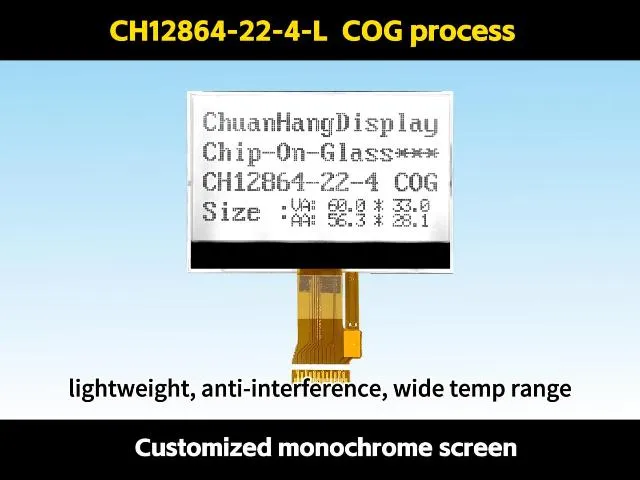

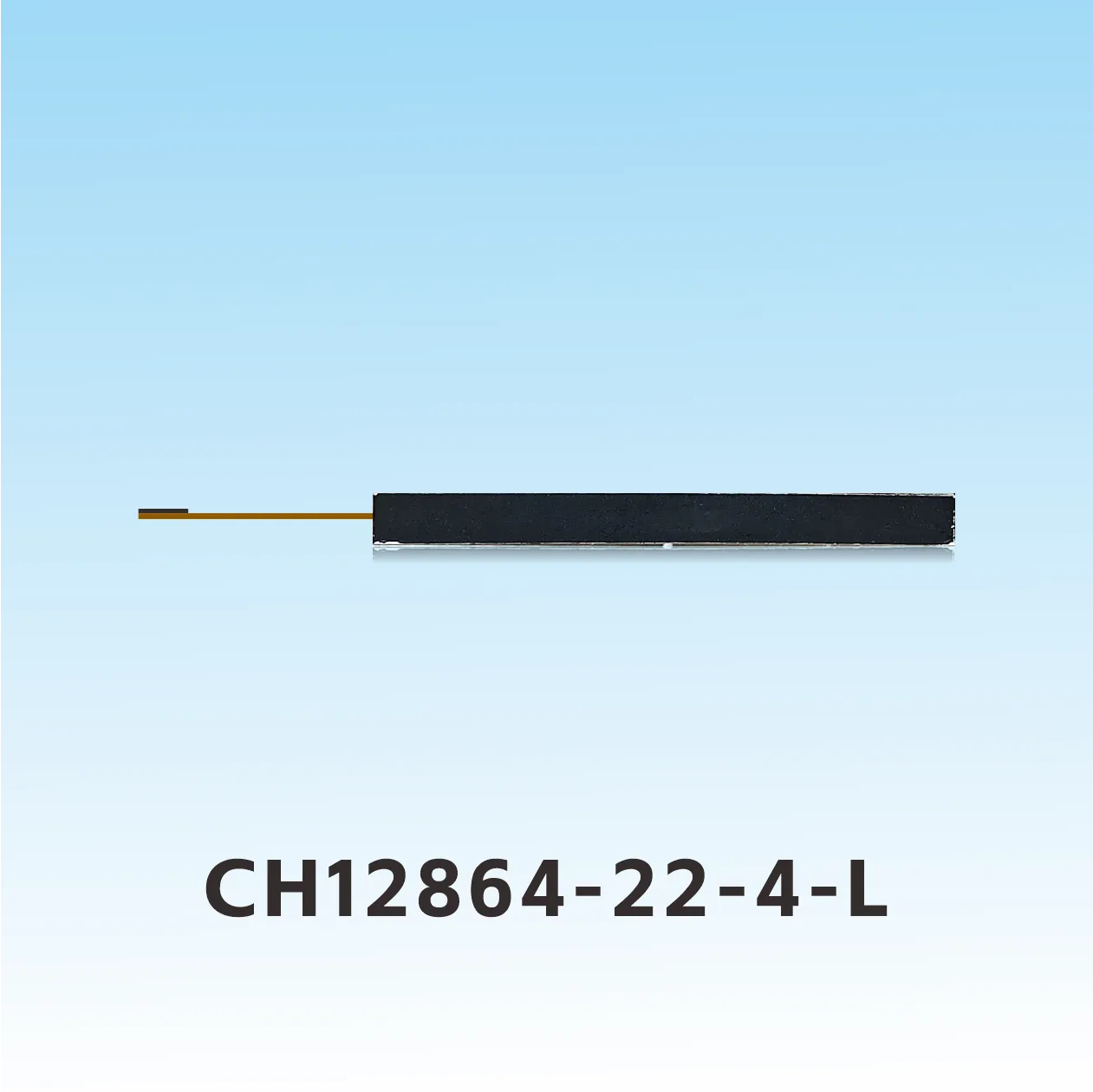

CH12864-22-4-L cog lcd 12864 spi

Descripción del Producto

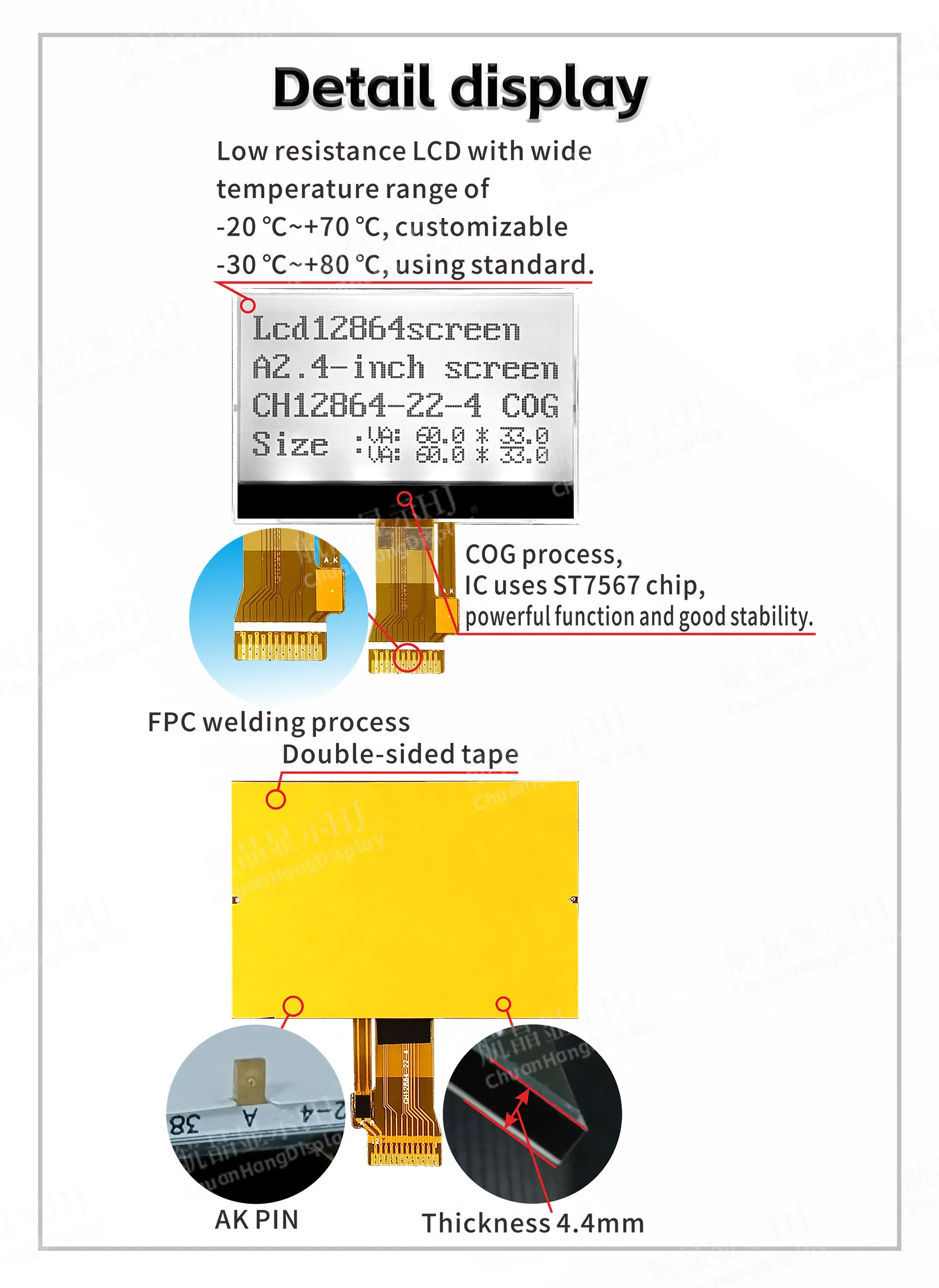

1.1 Proceso COG, el cableado flexible FPC es un puerto de soldadura, el producto tiene retroiluminación, ha sido ensamblado, grosor delgado y estructura estable.
1.2 El IC utiliza ST7567, no hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 80mA.
1.4 La retroiluminación LED A y K son cableado FPC, y A y K necesitan suministrar 2.9V~3.0V por separado.
1.5 Características del producto:
●La RAM de datos de pantalla incorporada es de 64x128 bits.
●El capacitor externo genera un aumento de voltaje.
●La relación de contraste se ajusta mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (16x16 puntos).
●Imagen única ≦128x64 matriz de puntos. Comunicación de interfaz SPI de 4 hilos.
●Funciones ricas: encendido/apagado de la pantalla de la interfaz, visualización positiva/inversa.

Presentación en Video

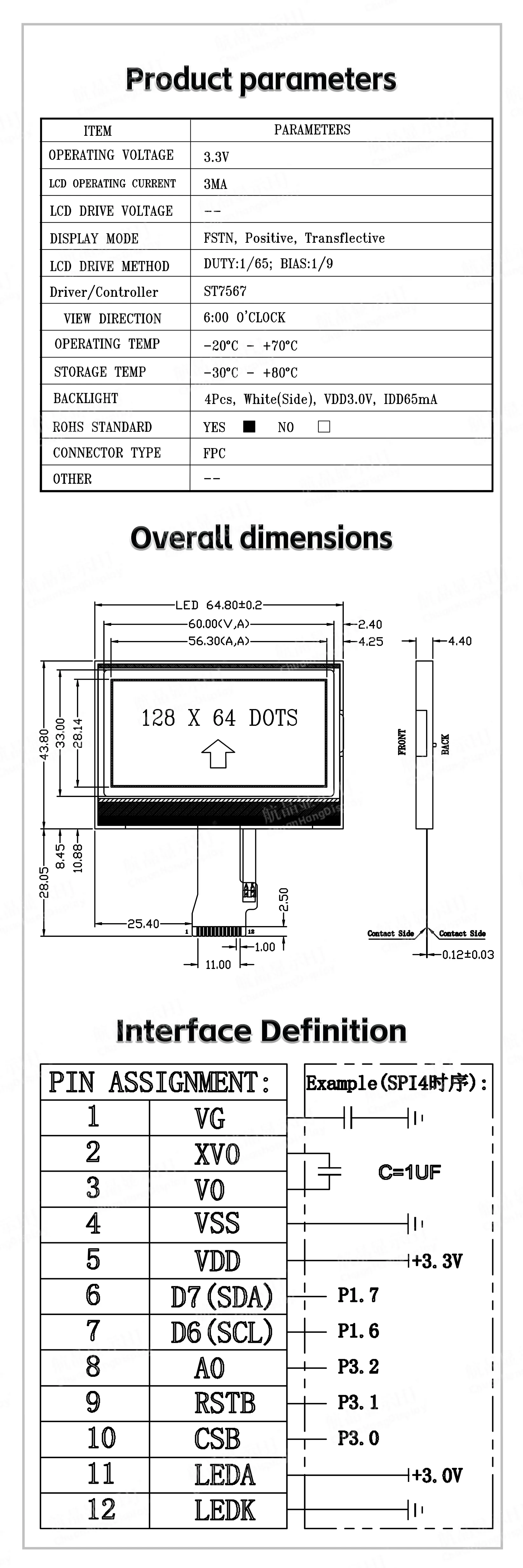

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-22-4-L
Resolución	128x64	tamaño de pantalla	2.48"
Dimensión externa(LWH)	64.80x43.80x4.40mm	Área visible(L*W)	60.00x33.00mm
Área activa(L*W)	56.30x28.14mm	Tamaño del punto (mm)	0.42(L)x0.42(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty,
Tipo de pantalla		IC controlador	ST7567
Temperatura de operación	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		Si trae PCB	NO
