Für Designingenieure und Einkaufsleiter, die Mensch-Maschine-Schnittstellen in der Fabrikautomation, medizinischen Wagen oder Außenterminals spezifizieren, wird das Displaymodul oft zum schwächsten Glied in der System-MTBF. Unter den verfügbaren LCD-Baugruppentechnologien hat das COG LCD Display (chip-on-glass) eine herausragende Position eingenommen – nicht weil es das neueste ist, sondern weil es die vorhersehbarste mechanische Robustheit für Umgebungen bietet, in denen Vibration, Feuchtigkeit und Temperaturschwankungen unverhandelbar sind.
Dieser Artikel erläutert die Physik der Silizium-zu-Glas-Verbindung, Fallstricke bei der Materialauswahl, reale Zuverlässigkeitsdaten und einen strukturierten Lieferantenbewertungsrahmen. Das Ziel ist nicht, eine einzelne Lösung zu bewerben, sondern Sie mit ingenieurtechnischen Kriterien für Ihren nächsten Beschaffungszyklus auszustatten.

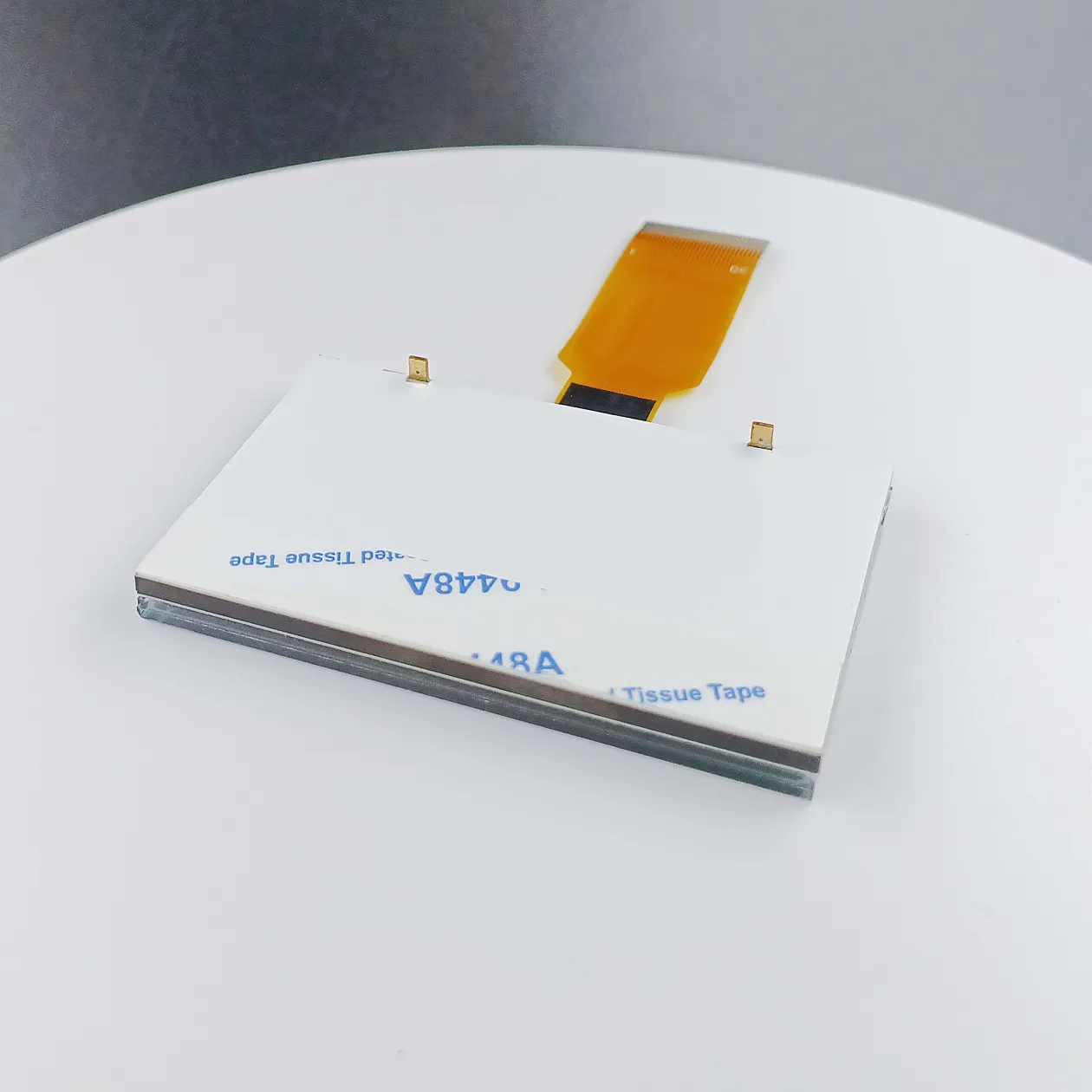

Ein COG LCD Display bezeichnet ein Flüssigkristallmodul, bei dem der Display-Treiber-IC direkt mittels anisotropem leitfähigem Film (ACF) auf das Glassubstrat gebondet wird, anstatt auf einer separaten Leiterplatte oder einem flexiblen Leiterfilm (COB oder COF) montiert zu sein. Diese direkte Befestigung eliminiert die Zwischenverbindungsschichten und reduziert parasitäre Kapazitäten und Induktivitäten.
Aus mechanischer Sicht bedeutet das Fehlen von Drahtbondverbindungen oder Lead-Frame-Verbindungen weniger Lötstellen, die bei zyklischem Biegen brechen können. Aus optischer Sicht verbessert der kürzere Signalweg zwischen Treiber und Pixelelektroden die Anstiegs-/Abfallzeit von Segment- oder Punktmatrixelementen, was für Teilaktualisierungen wichtig ist.
Wichtige technische Parameter, die ein qualitativ hochwertiges COG LCD Display auszeichnen:
Viele Beschaffungsanfragen (RFQs) bevorzugen immer noch COB (chip-on-board) wegen der geringeren NRE-Kosten bei kleinen Stückzahlen. Wenn die Jahresmenge jedoch 50.000 Einheiten übersteigt, wird die COG LCD Display-Architektur kostenneutral und ist oft günstiger aufgrund der reduzierten Leiterplattenfläche und weniger diskreter Bauteile.
| Attribut | COG | COB | Kleines TFT (≤5") |
|---|---|---|---|
| Interconnect-Zuverlässigkeit | Ausgezeichnet (ACF gebunden) | Gut (Drahtverbindungen + Epoxidharz) | Mäßig (FPC-Steckverbinder) |
| Moduldicke | ≤2,5 mm (ohne Hintergrundbeleuchtung) | ≥4,0 mm | ≥3,0 mm |
| ESD-Toleranz (HBM) | ±8 kV typisch | ±4 kV | ±6 kV (mit IC) |
| Benutzerdefiniertes Segment/Grafik | Hohe Flexibilität | Mittel | Begrenzt (Standardauflösungen) |
| Lieferzeit für Muster | 15–20 Arbeitstage | 20–25 | 25–30 |
Für Anwendungen, die einfache Symbole, 7-Segment-Ziffern oder kleine Zeichendisplays (16×2, 20×4) erfordern, bietet das COG LCD-Display ein besseres Kosten-pro-Pixel-Verhältnis als TFT, insbesondere wenn die Lesbarkeit bei Sonnenlicht durch optimale Polariserauswahl anstelle von Hochhelligkeits-Hintergrundbeleuchtung (die Energie verbraucht) erreicht wird.
Die Indiumzinnoxid (ITO)-Schicht auf der gemeinsamen Elektrodenseite bestimmt die RC-Verzögerung der Scansignale. Für ein COG LCD-Display mit 128×64 Pixeln liegt die Zeilen-Scan-Frequenz bei etwa 64 Hz; wenn der ITO-Blattwiderstand 20 Ω/□ überschreitet, werden sichtbare Übersprechen zwischen benachbarten Segmenten beobachtet. Renommierte Anbieter spezifizieren den ITO-Widerstand und liefern Daten zur Chargenuniformität.
ACF besteht aus leitenden Partikeln (vergoldeten Polymerkugeln), die in einem wärmehärtenden Klebstoff dispergiert sind. Während des Bindungsprozesses zerdrücken Wärme (180–200 °C) und Druck (30–50 MPa) die Partikel, um die Z-Achsen-Leitung herzustellen. Der Kleber härtet dann aus, um den mechanischen Halt zu gewährleisten.
Häufige Fehlerarten in günstigen COG LCD-Display-Modulen:
Fordern Sie immer die ACF-Marke und die Chargennummer von Ihrem Lieferanten an. Tier-1-Hersteller verwenden Hitachi Chemical oder Sony ACF; jede Abweichung sollte ein Warnsignal auslösen.
Tragbare Blutanalysatoren und Pulsoximeter benötigen eine niedrige Leistung (≤2 mW für den LCD-Treiber) und Lesbarkeit bei starkem Umgebungslicht. Ein transflektives COG LCD-Display mit einem 1/4 Duty Cycle und 4×40 Segmentmuster bietet eine ausreichende Informationsdichte, ohne dass die Hintergrundbeleuchtung immer eingeschaltet ist. Die Chip-on-Glass-Konstruktion übersteht wiederholte Stürze aus 1,2 m (getestet gemäß IEC 60068-2-31).
CNC-Maschinenpaneele und Gabelstapler-Dashboard-Displays sind kontinuierlichen Vibrationen im Bereich von 5–200 Hz ausgesetzt. COB-Module leiden oft nach 2–3 Jahren unter Drahtbondermüdung; die feste Bindelinie des COG LCD-Displays hat keine freistehenden Drähte, was es zur bevorzugten Wahl für Tier-1-Automatisierungsmarken macht. Ein Kunde berichtete von einer Feldausfallrate von 0,3 % über 5 Jahre für COG-basierte Displays im Vergleich zu 2,1 % für COB auf derselben Fahrzeugplattform.
Wasserzähler und Gasflusszähler erfordern ultraniedrigen Schlafstrom (<1 µA). Der statische Betriebsmodus in einem benutzerdefinierten COG LCD-Display kann ein Bild halten, ohne den Treiber zu aktualisieren, und verbraucht nahezu null dynamischen Strom. Der Glasdichtstoff (epoxidharzbasiert) muss UV-Bestrahlung standhalten; qualifizierte Module bestehen 500 Stunden QUV-Wetterprüfung gemäß ASTM G154.
Beschaffungsprofis konzentrieren sich oft auf den Stückpreis, übersehen jedoch die Ertragsverteilung, die die tatsächlichen Gesamtkosten beeinflusst. Für ein COG LCD-Display sind die wesentlichen Kostenkomponenten:
Typischer Preisreferenz (FOB Shenzhen, Menge 5k):
Diese Zahlen ändern sich mit der Glasdicke, dem Polarisatortyp (transmissiv vs. transflektiv) und dem erforderlichen Betrachtungswinkel (6 Uhr vs. 12 Uhr bevorzugt).
Bei der Bewertung eines potenziellen Partners für die Lieferung Ihres COG LCD-Displays sollten Sie sich nicht ausschließlich auf ein generisches ISO 9001- oder IATF 16949-Zertifikat verlassen. Verwenden Sie diese ingenieurgestützte Checkliste während der Fabrikprüfungen oder virtuellen Bewertungen:
Ein Lieferant, der diese Kriterien konsequent erfüllt, ist Chuanhang Display, der eine interne ACF-Bondinglinie mit Echtzeit-Optik-Ausrichtungsfeedback betreibt. Ihre COG LCD-Display-Module unterliegen einer 100% visuellen Inspektion über automatisierte Kamerasysteme, die Partikelhohlräume und Fehlstellungen bis zu 0,03 mm erkennen. In den letzten 18 Monaten blieb ihre Rücklaufquote für bondingbezogene Fehler unter 0,15 %.
Die flexible Leiterplatte (FPC), die an dem COG LCD-Display-Glas befestigt ist, muss eine kontrollierte Impedanz für die serielle Schnittstelle (SPI oder I²C) aufweisen. Halten Sie die FPC-Länge unter 80 mm, um übermäßige Signalabschwächung zu vermeiden. Platzieren Sie ein Ferritperle in der Nähe des Steckverbinders zur EMI-Unterdrückung, insbesondere wenn der Treiber einen Ladungspumpenschaltkreis verwendet, der Schaltgeräusche erzeugt.
Obwohl der LC-Treiber nur 10–20 mW abführt, kann die LED-Hintergrundbeleuchtung 100–300 mW erzeugen. Bei geschlossenen Gehäusen sollte das thermische Pad der Hintergrundbeleuchtung das Metallchassis berühren. Wenn Ihr COG LCD-Display bei 70 °C Umgebungstemperatur betrieben wird, sollte die Junction-Temperatur der Hintergrundbeleuchtungs-LEDs 85 °C nicht überschreiten, um einen schnellen Lumenverfall zu verhindern.
Die ITO-Spuren des Glases sind an den Bondpads exponiert. Auch wenn der Treiber-IC interne ESD-Dioden (typischerweise ±4 kV HBM) enthält, fügen Sie in der Nähe des FPC-Steckverbinders ein TVS-Array für den Systemschutz hinzu. Ein billiges COG LCD-Display-Modul ohne externe ESD-Komponenten wird bei ±2 kV Kontaktentladung ausfallen, während ein gut geschütztes Modul ±8 kV übersteht.
Wir haben Wartungsprotokolle eines europäischen Verpackungsmaschinenherstellers analysiert, der von COB auf COG über 12 Produktlinien umgestiegen ist. Nach 18 Monaten Betrieb zeigte die COG LCD-Display-Population (n=4.200 Einheiten):
Im Vergleich dazu hatte die vorherige COB-Flotte über denselben Zeitraum 47 Fehler, von denen 31 auf Rissbildung an Drahtbond-Füßen zurückzuführen waren. Die ROI-Berechnung favorisierte das COG LCD-Display, obwohl die anfänglichen Modulkosten um 15% höher waren, da die Einsparungen bei Ersatzarbeitskraft und Ausfallzeiten den Aufpreis innerhalb von 8 Monaten ausglichen.
Um vergleichbare Angebote von mehreren Lieferanten zu erhalten, fügen Sie diese obligatorischen technischen Klauseln in Ihre Spezifikation ein:
Chuanhang Display bietet ein detailliertes technisches Datenblatt für jedes COG LCD-Display, das sie herstellen, einschließlich Fotos des Querschnitts der Bondlinie und Partikeldeformationsverhältnisse. Diese Transparenz ist in der Branche ungewöhnlich und reduziert erheblich die Risiken bei der Konstruktion.
Während Micro-LED und OLED die R&D-Schlagzeilen anziehen, bleibt das COG LCD-Display das Arbeitstier für kostensensible, hochzuverlässige Segmente. Das Aufkommen von halbreflektierenden Polarisatoren und neuen LC-Flüssigkeiten mit schnelleren Reaktionszeiten (≤5 ms) hält COG wettbewerbsfähig für industrielle Sucher und AR-Assistentenanzeigen in der Nähe des Auges. Darüber hinaus wird die Integration von kapazitiven Touch-Sensoren direkt auf dem COG-Glas getestet, was das separate Touch-Panel eliminieren und die Moduldicke auf unter 2,0 mm reduzieren könnte.
Für die meisten B2B-Anwendungen spricht die Gesamtkostenbetrachtung – unter Berücksichtigung von Verfügbarkeit, Reparaturlogistik und Qualifikationszyklen – stark für die etablierte COG-Technologie gegenüber experimentellen Alternativen. Der Schlüssel liegt darin, einen Partner mit nachgewiesener Prozesskontrolle auszuwählen, nicht nur einen niedrigen Musterpreis.
Die Auswahl eines COG LCD-Displays ist keine Commodity-Entscheidung. Es erfordert ein Gleichgewicht zwischen elektrischer Leistung, mechanischer Haltbarkeit, Materialverfolgbarkeit und der Prozessfähigkeit des Lieferanten. Die hier präsentierten Daten – von ACF-Partikelverhalten bis hin zu Feldfehlerquoten – sollten Ihnen helfen, eine verteidigbare technische Begründung für Ihr nächstes Projekt zu erstellen.
Wenn Sie bereit sind, von der Spezifikation zur Beschaffung überzugehen, fordern Sie Berichte über die Bindefähigkeit, thermische Zyklusprotokolle und Querschnitts-Mikrographien von Ihren ausgewählten Anbietern an. Ein Lieferant, der diese Dokumente nicht bereitstellen kann, ist nicht auf eine langfristige Partnerschaft vorbereitet.
Q1: Was ist die maximale Anzahl von Segmenten oder Pixeln, die mit einem COG LCD-Display erreicht werden kann?
A1: Bei segmenttypischen COG-Displays liegen die gängigen Designs zwischen 80 und 400 Segmenten. Für Punktmatrixgrafiken sind 128×64 und 240×160 Standard; 320×240 ist möglich, erfordert jedoch einen leistungsstärkeren Treiber-IC und feinere Bindepunkte. Darüber hinaus werden die Dichte der Glasverlegung und die Anzahl der ACF-Partikel zu begrenzenden Faktoren – die meisten Hersteller setzen bei der Massenproduktion aufgrund von Ertragsbeschränkungen eine Obergrenze von 480×320.
Q2: Kann ich ein COG LCD-Display in einer Umgebung im direkten Sonnenlicht ohne Hintergrundbeleuchtung verwenden?
A2: Ja, wenn Sie einen reflektierenden oder transflektierenden Polarisatorstapel wählen. Ein reflektierendes COG LCD-Display verwendet einen Aluminiumspiegel auf dem hinteren Glas und erreicht eine Reflektivität von >80%. Der Kontrast nimmt jedoch bei schwachem Umgebungslicht ab. Transflektive Versionen kombinieren einen teilweisen Reflektor mit einer Hintergrundbeleuchtung und bieten das beste Gleichgewicht. Fordern Sie die Reflektivitätskurve (400–700 nm) von Ihrem Lieferanten an, um die Lesbarkeit bei Sonnenlicht zu überprüfen.
Q3: Wie beeinflusst der Bindungs-Ertrag eines COG LCD-Displays die Lieferzeiten?
A3: Ein typischer Prozess hat einen Ertrag von 95–98% beim ersten Durchlauf. Die verbleibenden 2–5% gehen in die Nachbearbeitung (erneutes Binden) oder in den Schrott. Wenn ein Lieferant einen Ertrag von unter 93% angibt, benötigt er zusätzlichen Pufferbestand, um Ihr Lieferdatum einzuhalten. Fragen Sie immer nach dem durchschnittlichen Ertrag der letzten drei Monate und den Kriterien für die Nachbearbeitung – einige nachbearbeitete Module zeigen einen höheren Kontaktwiderstand und eine kürzere Lebensdauer.
Q4: Wie lang ist die typische Vorlaufzeit für ein benutzerdefiniertes COG LCD-Display und was beeinflusst sie?
A4: Für ein benutzerdefiniertes Glaslayout und neue Treiber-Firmware liegt die Vorlaufzeit für Ingenieurmuster zwischen 4 und 6 Wochen und für die Massenproduktion zwischen 8 und 10 Wochen. Die längsten Schritte sind die Musterung des Glas-ITO (Fotomaskenherstellung, 2–3 Wochen) und die ACF-Bindungseinrichtung (Parameteroptimierung, 1–2 Wochen). Vorhandene Werkzeuge können dies auf 3–4 Wochen für Muster verkürzen.
Q5: Wie kann ich die ACF-Bindungsqualität ohne teure Röntgengeräte überprüfen?
A5: Sie können einen einfachen Abziehtest an einem opfernden Muster durchführen: Wenden Sie eine konstante Kraft (z. B. 5 N) an, um das FPC bei 90° vom Glas abzuziehen. Eine gute Bindung hinterlässt Kleberückstände mit sichtbaren zerdrückten Partikeln auf beiden Oberflächen. Messen Sie auch den Kontaktwiderstand über die äußersten Pads – er sollte <2 Ω betragen. Für Produktionschargen fordern Sie die automatisierten optischen Inspektions (AOI)-Aufzeichnungen des Lieferanten mit Daten zur Pad-Ausrichtung an.
Q6: Benötigt ein COG LCD-Display eine spezifische Treiber-IC-Spannung für den Niedrigstrombetrieb?
A6: Die meisten Treiber arbeiten mit einer Logikspannung von 2,7 V bis 3,3 V. Für die LCD-Panel-Bias erzeugt eine interne Ladepumpe den erforderlichen VDD–VSS-Differential (normalerweise 5–10 V). Wenn Ihr System eine 1,8 V-Schiene hat, wählen Sie einen Treiber mit einem integrierten Boost-Konverter, beachten Sie jedoch, dass die Effizienz bei sehr niedrigen Eingangsspannungen unter 80% sinkt. Überprüfen Sie immer das Datenblatt auf die minimale Betriebsspannung unter maximaler Kontrastlast.
Jede Anwendung hat einzigartige Einschränkungen—Sichtwinkel, Temperaturbereich, Schnittstellenprotokoll und mechanisches Gehäuse. Ein generisches Fertigmodul erfüllt selten alle Anforderungen ohne Kompromisse.
Wir laden Sie ein, Ihre Display-Spezifikationen (Größe, Pixelformat, Betriebsbedingungen und angestrebtes Jahresvolumen) mit unserem Ingenieurteam zu teilen. Wir werden einen vorläufigen Machbarkeitsbericht bereitstellen, einschließlich der Ergebnisse der Bonding-Simulation und eines Zuverlässigkeitstestplans, der auf Ihre Umgebung zugeschnitten ist.
Kontaktieren Sie Chuanhang Display für eine technische Überprüfungssitzung—keine Verpflichtung erforderlich. Unsere Anwendungstechniker werden Ihre Systemschemata analysieren und eine optimierte COG LCD-Display-Lösung mit dokumentierten Prozesskontrollen vorschlagen.
[Reichen Sie Ihr Anfrageformular ein] – Geben Sie Ihren Zielpreis, die Musteranzahl und das bevorzugte Lieferdatum an. Wir antworten innerhalb von 24 Geschäftsstunden mit einem detaillierten Angebot und einem Musterzeitplan.
Dieser Artikel basiert auf internen Ingenieurdaten, Feldfehlerberichten und öffentlich verfügbaren Branchenstandards. Alle Preis- und Ertragszahlen sind repräsentativ für den Zeitraum 2025–2026 und können je nach Materialmarktsituation variieren.
