Für Ingenieurteams, die Mensch-Maschine-Schnittstellen in medizinischen Geräten, Automobildashboards oder Fabrikautomatisierungssystemen integrieren, wird die Auswahl eines Anzeigemoduls oft zu einem Balanceakt zwischen optischer Leistung, Schnittstellenkompatibilität und langfristiger Lieferstabilität. Unter den unzähligen verfügbaren Optionen bleibt das 12864 LCD-Display ein Arbeitstier—nicht weil es die neueste Technologie ist, sondern weil seine Spezifikationen außergewöhnlich gut mit Anwendungen übereinstimmen, die zuverlässige alphanumerische und grundlegende grafische Darstellungen unter herausfordernden Umweltbedingungen erfordern.
Dieser Artikel bietet eine komponentenbezogene Untersuchung des 12864 LCD-Displays. Wir werden Controller-Architekturen analysieren, Panelmaterialien vergleichen, Schnittstellenauswahl-Abwägungen diskutieren und einen praktischen Rahmen zur Qualifizierung von Lieferanten skizzieren. Dies ist kein allgemeiner Überblick; es ist ein technisches Referenzwerk für Fachleute, die heute Beschaffungs- und Designentscheidungen treffen.

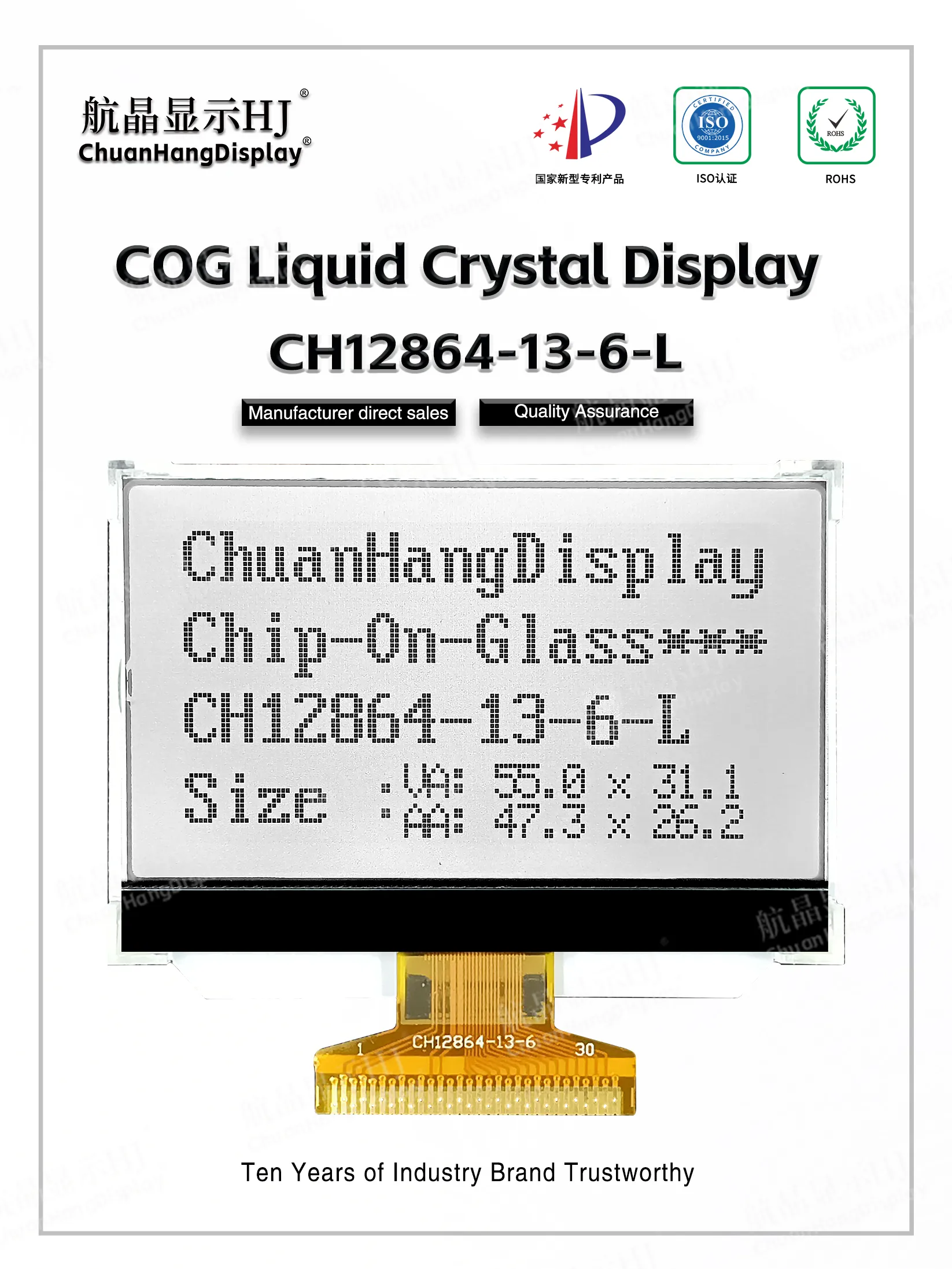

Die Bezeichnung "12864" bezieht sich auf eine Pixelmatrix von 128 Spalten und 64 Zeilen. Diese Auflösung bietet ausreichend Platz, um 8 Zeilen mit 21 Standard-ASCII-Zeichen (unter Verwendung einer 5x7 Schriftart) anzuzeigen oder benutzerdefinierte Bitmap-Grafiken für einfache Menüs und Statussymbole darzustellen. Um jedoch die Fähigkeiten des Displays zu verstehen, ist es notwendig, den zugrunde liegenden Treiber-IC und die Speicherzuordnung zu untersuchen.
Die meisten Module in dieser Kategorie verwenden entweder die ST7920 oder KS0108 Controller-Familien.
Aus der Perspektive des Systemdesigns beeinflusst die Wahl zwischen diesen Controllern die Komplexität des PCB-Layouts und die BOM-Kosten. Der SPI-Modus des ST7920 reduziert die Anzahl der Pins von 16 auf 5, wodurch GPIOs auf dem Haupt-MCU freigegeben werden—ein erheblicher Vorteil in kompakten Designs.
Die physische Konstruktion des 12864 LCD-Displays bestimmt dessen Lesbarkeit. Standardmodule sind in STN (Super-Twisted Nematic) und FSTN (Film-Compensated STN) Typen erhältlich.
Für Außengeräte oder Umgebungen mit hohem Umgebungslicht wird ein FSTN im positiven Modus mit einem transflektiven Polarisator empfohlen. Diese Konfiguration ermöglicht es Umgebungslicht, das Display zu beleuchten, wodurch der Stromverbrauch der Hintergrundbeleuchtung reduziert wird, während die Sichtbarkeit erhalten bleibt.
Die anhaltende Relevanz dieser Auflösungsstufe ergibt sich aus ihrer Präsenz in mission-kritischen Geräten, in denen OLED- oder TFT-Panels Zuverlässigkeits- oder Kostenbarrieren darstellen.
In tragbaren Patientenmonitoren und Infusionspumpen muss das Display während elektrostatischer Entladung (ESD) und Stromschwankungen zuverlässig funktionieren. Die ausgereiften Fertigungsprozesse, die für das 12864 LCD-Display verwendet werden, führen zu niedrigen Leckströmen und vorhersehbarem Verhalten bei extremen Temperaturen. Für diese Anwendungen sollten die Beschaffungsspezifikationen einen -20°C bis +70°C Betriebstemperaturbereich vorschreiben und 1000V ESD-Schutz an den Schnittstellen-Pins erfordern.
Mensch-Maschine-Schnittstellen (HMIs) für programmierbare Steuerungen (PLCs) verwenden häufig diese Module. Die langsame Aktualisierungsrate des LCD (typischerweise 50-70 Hz) ist ausreichend für Parameterabfragen und Status-LEDs. Wichtiger ist, dass der einfache Befehlsatz des Displays die Verarbeitungsüberlastung des industriellen Controllers reduziert, sodass dieser die Echtzeit-I/O-Scans priorisieren kann.
Bestimmte Fahrzeugdiagnosetools und Flottenmanagementterminals verwenden weiterhin diese Auflösung für die Menüführung. In diesen Fällen muss das Modul den AEC-Q100 Standards für Komponenten-Zuverlässigkeit entsprechen. Während nicht alle 12864 LCD-Displaymodule automotiven Anforderungen genügen, bieten Lieferanten wie Chuanhang Display Varianten mit verbesserter Vibrationsbeständigkeit und erweiterten Temperaturbereichen (-30°C bis +80°C), die diese Kriterien erfüllen.
Die Stückliste für ein 12864 LCD-Display zeigt signifikante Kostentreiber, die zwischen den Lieferanten variieren.
Das flüssige Kristallmaterial ist zwischen zwei ITO-beschichteten Glassubstraten eingeschlossen. Der Zellspalt – der Abstand zwischen den Substraten – muss innerhalb von ±0,05 μm gehalten werden, um konsistente Schwellenspannungen zu gewährleisten. Günstige Module verwenden oft minderwertiges Soda-Glas, das höhere Wärmeausdehnungskoeffizienten aufweist. Dies führt zu einer verschlechterten Leistung während Temperaturzyklen. Hochzuverlässige Module verwenden Borosilikatglas, das eine bessere dimensionsstabilität bietet.
Für Anwendungen, die eine lange Lebensdauer erfordern, suchen Sie nach LED-Hintergrundbeleuchtung Einheiten, die für 50.000 Stunden oder mehr bewertet sind. Überprüfen Sie die Vorwärtsspannungs- und Stromspezifikationen – die meisten Module benötigen 3,0V bis 3,3V für die Logik und eine separate 4,2V bis 5,0V für den LCD-Treiber, es sei denn, es wird eine integrierte Ladepumpe verwendet.
Pin-Header haben typischerweise einen Abstand von 2,54 mm. Einige kompakte Module verwenden jedoch 1,0 mm oder 0,5 mm FPC-Stecker. Während der 2,54 mm Header einfacher für Prototypen ist, reduziert der FPC-Stecker die Gesamthöhe des Moduls und wird in tragbaren Geräten bevorzugt. Bei der Bewertung eines 12864 LCD-Displays für ein neues Projekt sollten Sie die Verfügbarkeit des passenden Steckers und die Montagekosten berücksichtigen – FPC-Stecker erfordern häufig Hot-Bar-Löten oder Zero-Insertion-Force (ZIF) Sockel, was die Herstellungscomplexität erhöht.
Der Einkauf dieses Bauteils umfasst mehr als nur den Vergleich von Stückpreisen. Die Gesamtkosten des Eigentums umfassen technische Unterstützung, Lieferzeiten und Ausfallraten.
| Spezifikation | Preisspanne (USD/Einheit, 1k MOQ) | Hinweise |
|---|---|---|
| STN, Gelb-Grün, Parallel | $3.50 - $5.00 | Standard, weit verbreitet. |
| FSTN, Weiß, SPI-Schnittstelle | $6.00 - $8.50 | Besserer Kontrast; Premium-Option. |
| FSTN, Weit Temperatur, LED-Hintergrundbeleuchtung | $9.00 - $12.00 | Industrie-/Automobilqualität. |
Diese Preise sind indikativ ab Q2 2026. Chuanhang Display bietet wettbewerbsfähige Preise in der FSTN-Kategorie und nutzt automatisierte Montagelinien, um die Konsistenz über die Chargen hinweg aufrechtzuerhalten.
Eine häufige Falle im B2B-Einkauf ist es, die Muster- und die massenproduzierte Einheit als identisch zu betrachten. Subtile Variationen in der Polarisatorausrichtung oder der LED-Binning der Hintergrundbeleuchtung können zwischen den Chargen auftreten.
Um diese Risiken zu mindern:
Q1: Was ist der Unterschied zwischen einem 12864 LCD und einem 128x64 Grafik-OLED-Display für industrielle Anwendungen?
A1: Während die Auflösung identisch ist, unterscheiden sich die Technologien erheblich. OLEDs bieten einen höheren Kontrast und schnellere Reaktionszeiten, leiden jedoch unter Einbrennen und haben kürzere Betriebslebensdauern (typischerweise 30.000-50.000 Stunden) im Vergleich zu LCDs (oft über 100.000 Stunden). Darüber hinaus ist das 12864 LCD-Display im Allgemeinen toleranter gegenüber mechanischen Stößen und Feuchtigkeit, was es für raue industrielle Umgebungen, in denen das Display Ölen, Staub oder hohen Vibrationen ausgesetzt ist, bevorzugenswert macht.
Q2: Wie wähle ich die richtige Betriebsspannung für mein 12864 LCD-Modul aus?
A2: Das 12864 LCD-Display hat zwei unterschiedliche Spannungsanforderungen: Logikspannung (VDD) und LCD-Ansteuerspannung (V0/VLCD). Die meisten Module arbeiten mit VDD bei 3,3V oder 5V. Die VLCD-Spannung bestimmt den Kontrast und liegt typischerweise zwischen -10V und +10V, abhängig von der Temperatur. Einige Controller enthalten eine interne negative Spannungswandlerpumpe, die die Notwendigkeit eines externen Reglers beseitigt. Überprüfen Sie immer das Datenblatt; wenn Sie einen 3,3V-MCU verwenden, wählen Sie ein Modul mit einem integrierten Spannungswandler, um schlechten Kontrast zu vermeiden.
Q3: Ist das 12864 LCD-Display für den Außeneinsatz bei direkter Sonneneinstrahlung geeignet?
A3: Ja, vorausgesetzt, Sie wählen einen transflektiven oder reflektiven Polarisatortyp mit einem positiven FSTN-Modus. Das transflektive Design ermöglicht es Umgebungslicht, durch die reflektierende Schicht zu dringen und die Pixel zu beleuchten, ohne dass eine Hintergrundbeleuchtung erforderlich ist. Um die Lesbarkeit bei Sonnenlicht zu maximieren, vermeiden Sie transmittierende Module, die vollständig auf die Hintergrundbeleuchtung angewiesen sind und bei hellen Bedingungen ausgewaschen werden. Stellen Sie außerdem sicher, dass der Betriebstemperaturbereich Ihre geografische Region abdeckt.
Q4: Kann ich das 12864 LCD mit einer I2C-Schnittstelle verwenden?
A4: Die native Schnittstelle der KS0108- und ST7920-Controller ist parallel oder SPI. Obwohl es auf dem Markt I2C-Adapter gibt, sind diese Zusatzplatinen, die I2C in parallele Signale umwandeln. Native I2C-Unterstützung ist für das Standard-12864 LCD-Display selten. Wenn Sie I2C benötigen, müssen Sie einen externen I/O-Erweiterer (z. B. PCF8574) verwenden, der mit der parallelen Schnittstelle verbunden ist, oder bei Anbietern wie Chuanhang Display nachfragen, ob eine benutzerdefinierte Firmware-Option für die I2C-Kommunikation verfügbar ist.
Q5: Welche Schritte sollte ich unternehmen, um die Qualität eines Lieferanten zu validieren, bevor ich eine große Bestellung aufgebe?
A5: Beginnen Sie mit einem formalen Lieferantenaudit. Fordern Sie deren 8D (Eight Disciplines)-Berichtshistorie für frühere Korrekturmaßnahmen an. Beschaffen Sie 10-20 Muster aus verschiedenen Produktionschargen und führen Sie einen HALT (Highly Accelerated Life Test) an einer Teilmenge durch, um Fehlermuster zu identifizieren. Vergleichen Sie schließlich deren COC (Certificate of Conformance) mit Ihrer Eingangsinspektionscheckliste. Stellen Sie sicher, dass der Lieferant umfassende optische Messdaten, einschließlich Kontrastverhältnis und Reaktionszeit, für jede Charge bereitstellt.
Das 12864 LCD-Display bleibt eine tragfähige und kosteneffiziente Lösung für ein breites Spektrum von B2B-Anwendungen. Seine technische Reife gewährleistet stabile Lieferketten und vorhersehbare Leistung, vorausgesetzt, die Ingenieure führen eine gründliche Due Diligence zu den Panelmaterialien, der Kompatibilität der Controller und den Qualitätsprozessen der Lieferanten durch.
Während Ihr Projekt von der Konzeptphase in die Produktion übergeht, wird die Unterscheidung zwischen einem kostengünstigen generischen Modul und einem vollqualifizierten industriellen Display zunehmend kritisch. Für Unterstützung bei der Spezifikation eines 12864 LCD-Displays, das Ihren spezifischen Umwelt- und Schnittstellenanforderungen entspricht, empfehlen wir Ihnen, sich an unser technisches Team zu wenden. Wir können Ihr Schaltbild überprüfen, Optimierungen vorschlagen und Muster zur Bewertung bereitstellen.
Für ein detailliertes Angebot, ein technisches Datenblatt oder um benutzerdefinierte Konfigurationsoptionen (einschließlich spezifischer Hintergrundbeleuchtungsfarben und Touchpanel-Integration) zu besprechen, senden Sie bitte Ihre Projektanforderungen an unseren technischen Support. Wir bieten direkte Beratung, um Ihnen zu helfen, Ihr Display-Subsystem hinsichtlich Kosten, Leistung und Langlebigkeit zu optimieren.
[Anfrage-Button / Kontaktformular-Link]
Dieser Leitfaden dient Informationszwecken und stellt die aktuellen besten Praktiken beim Einkauf von Displaymodulen dar. Die Spezifikationen können sich ändern. Überprüfen Sie immer das neueste Datenblatt Ihres Lieferanten.
