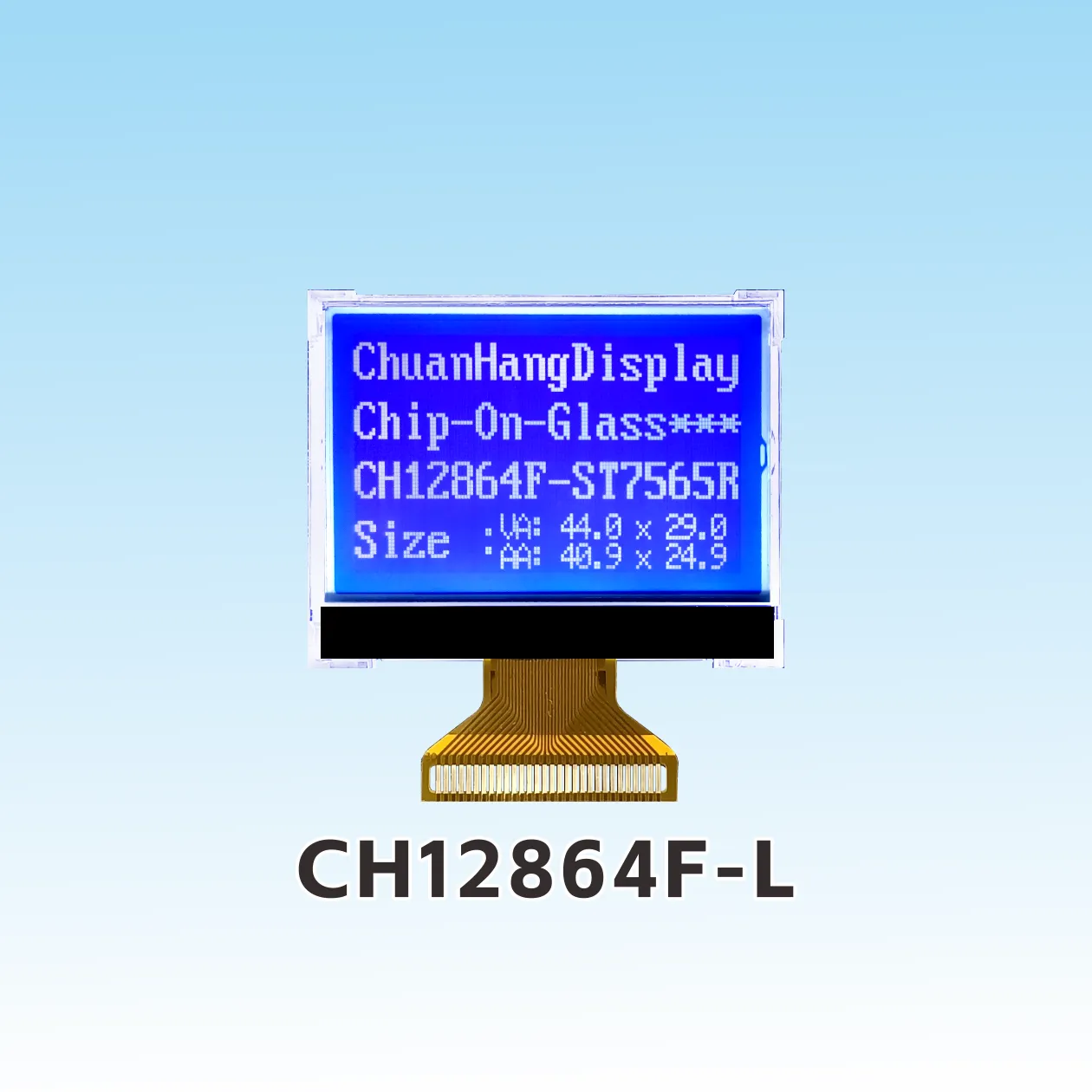

CH12864F-L Schweiß
Produktbeschreibung

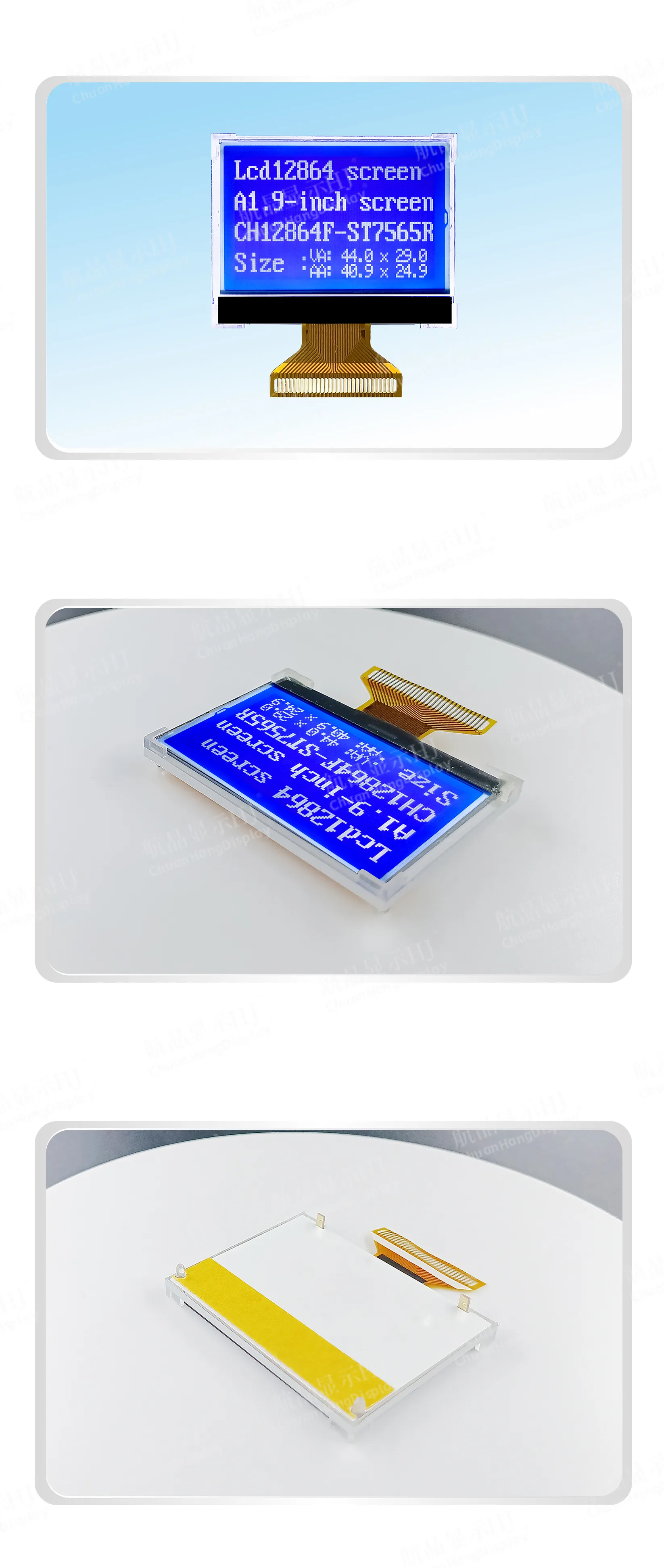

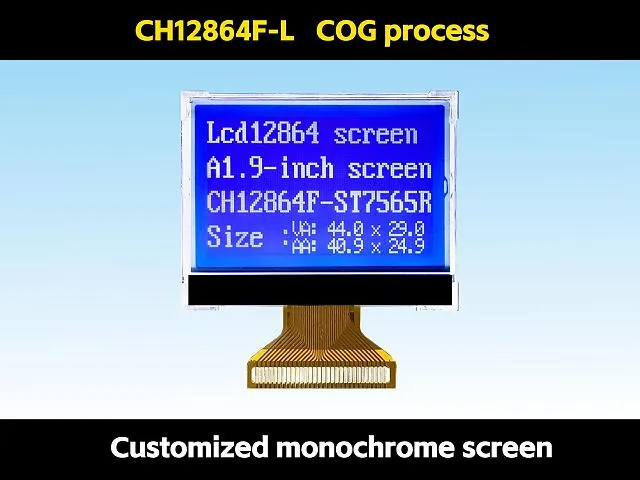

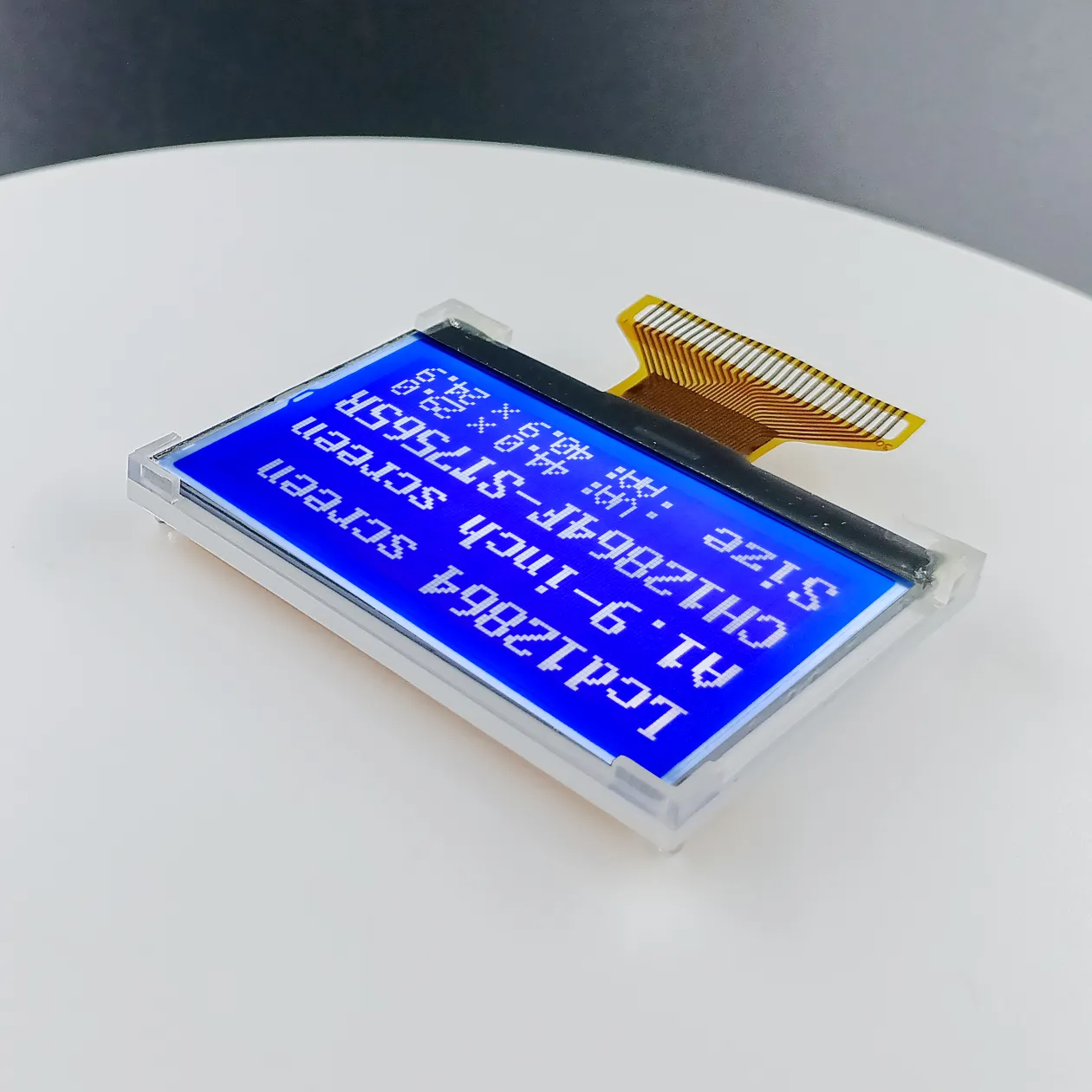

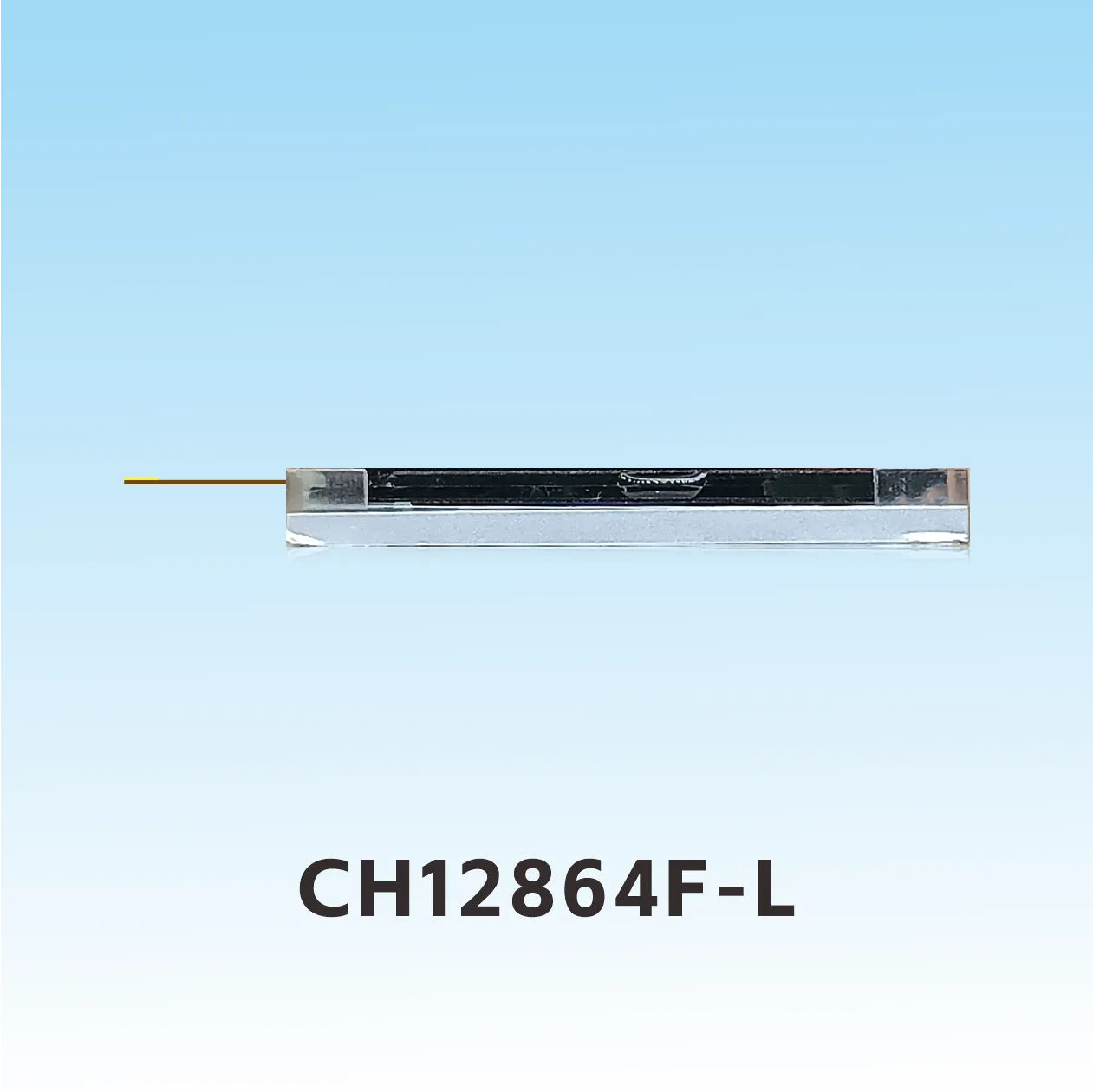

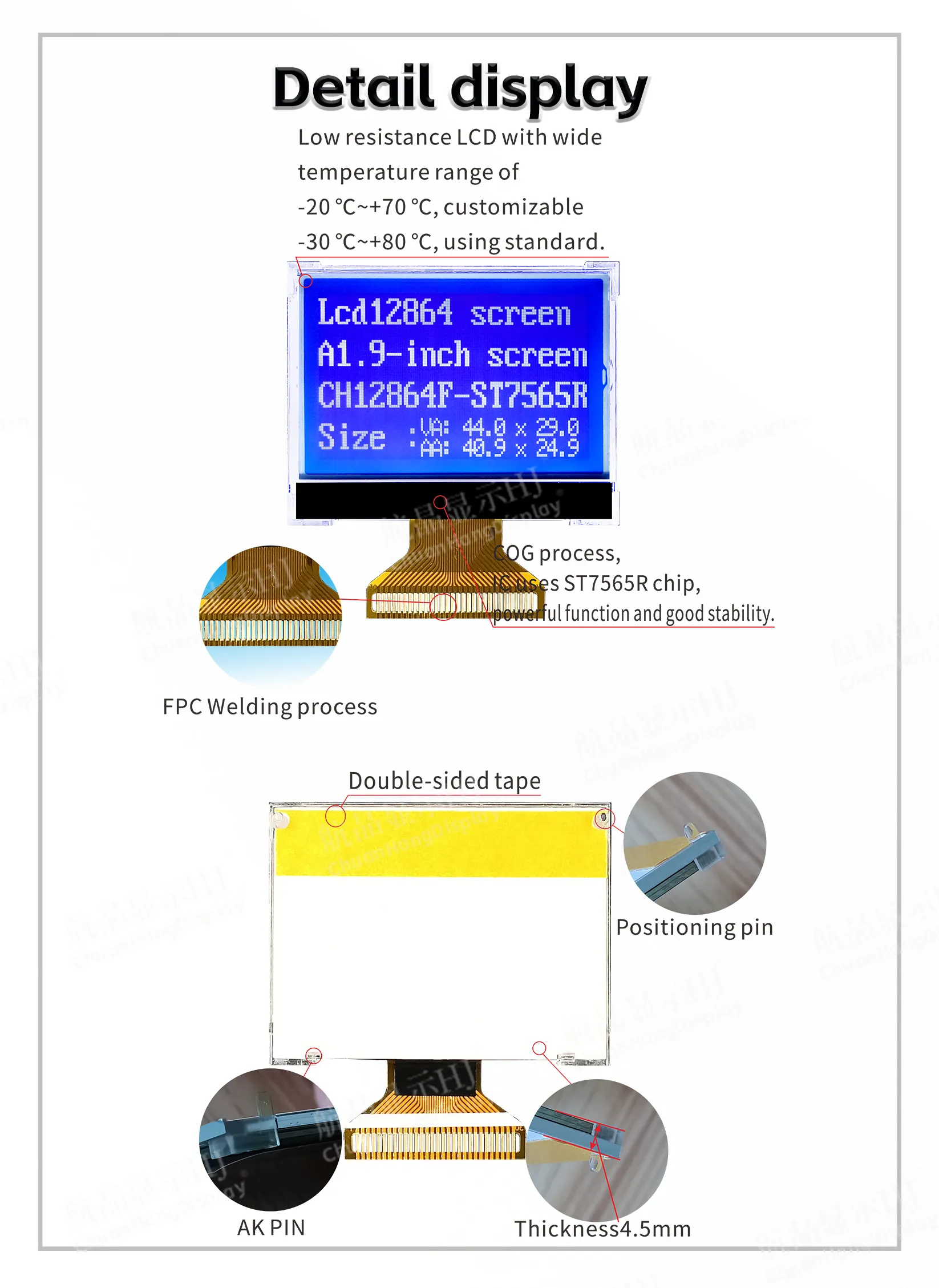

1.1 COG-Prozess, FPC-Weichverdrahtung ist ein Schweißanschluss, das Produkt hat eine Hintergrundbeleuchtung, wurde montiert, dünne Dicke und stabile Struktur.
1.2 IC verwendet ST7565R, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA.

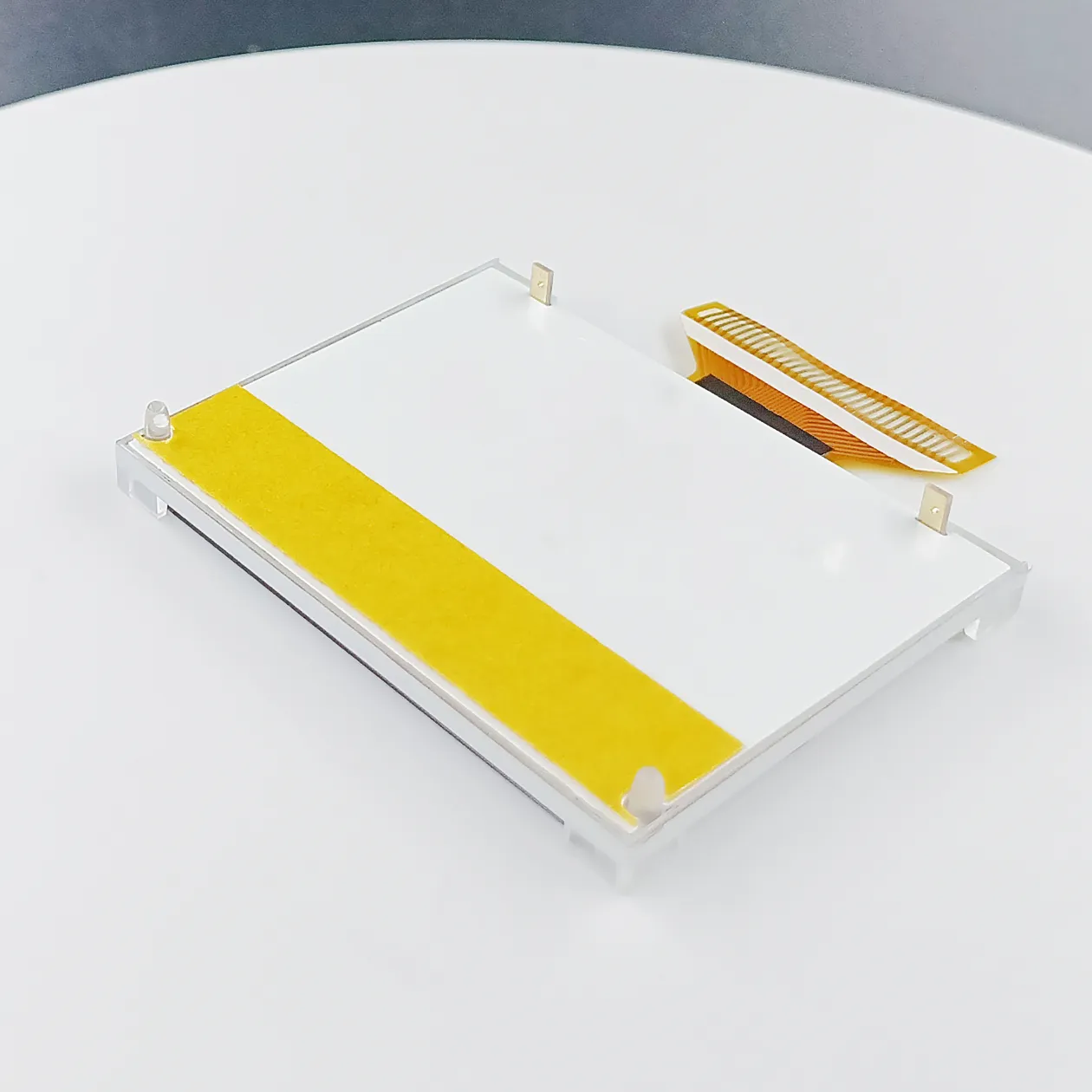

1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen, und A und K müssen separat mit 2,9V~3,0V versorgt werden.

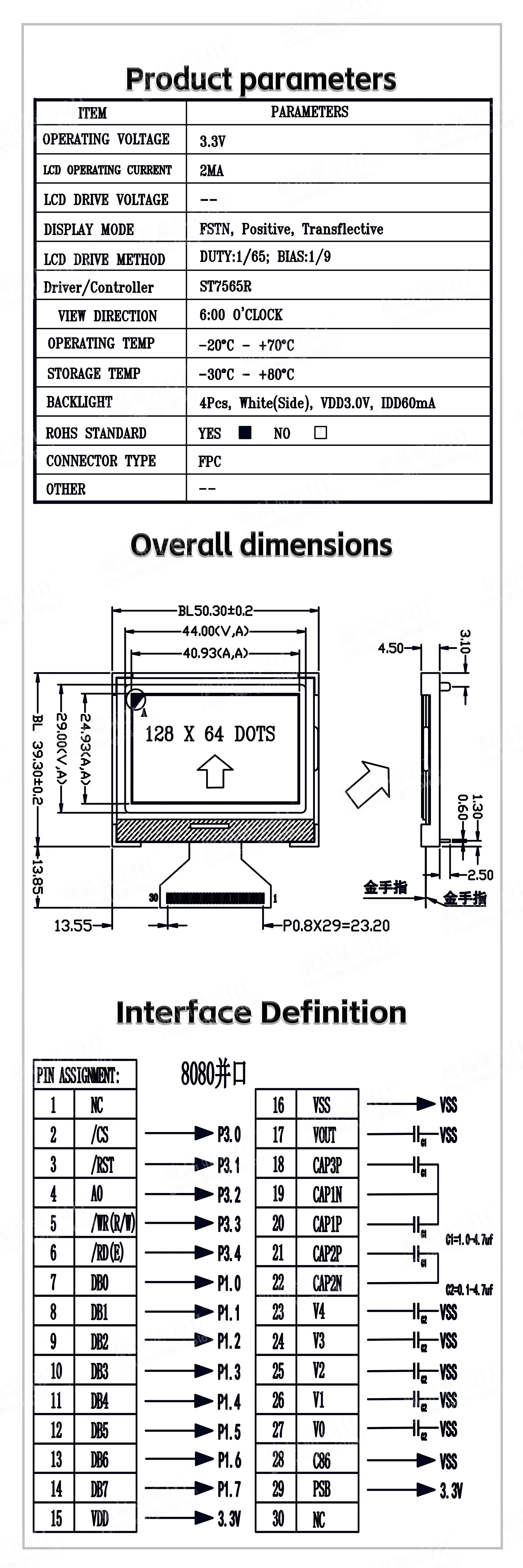

1.5 Produkteigenschaften:
● Der integrierte Anzeigedaten-RAM ist 64x128 Bit.
● Externe Kondensatoren erzeugen Boost.
● Das Kontrastverhältnis wird durch die Software angepasst.
● Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
● Einzelbild ≦128x64 Punktmatrix. Sie können zwischen 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallel-6800-Timing oder 8080-Timing wählen.
● Reichhaltige Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige, lesen/modifizieren/schreiben.
