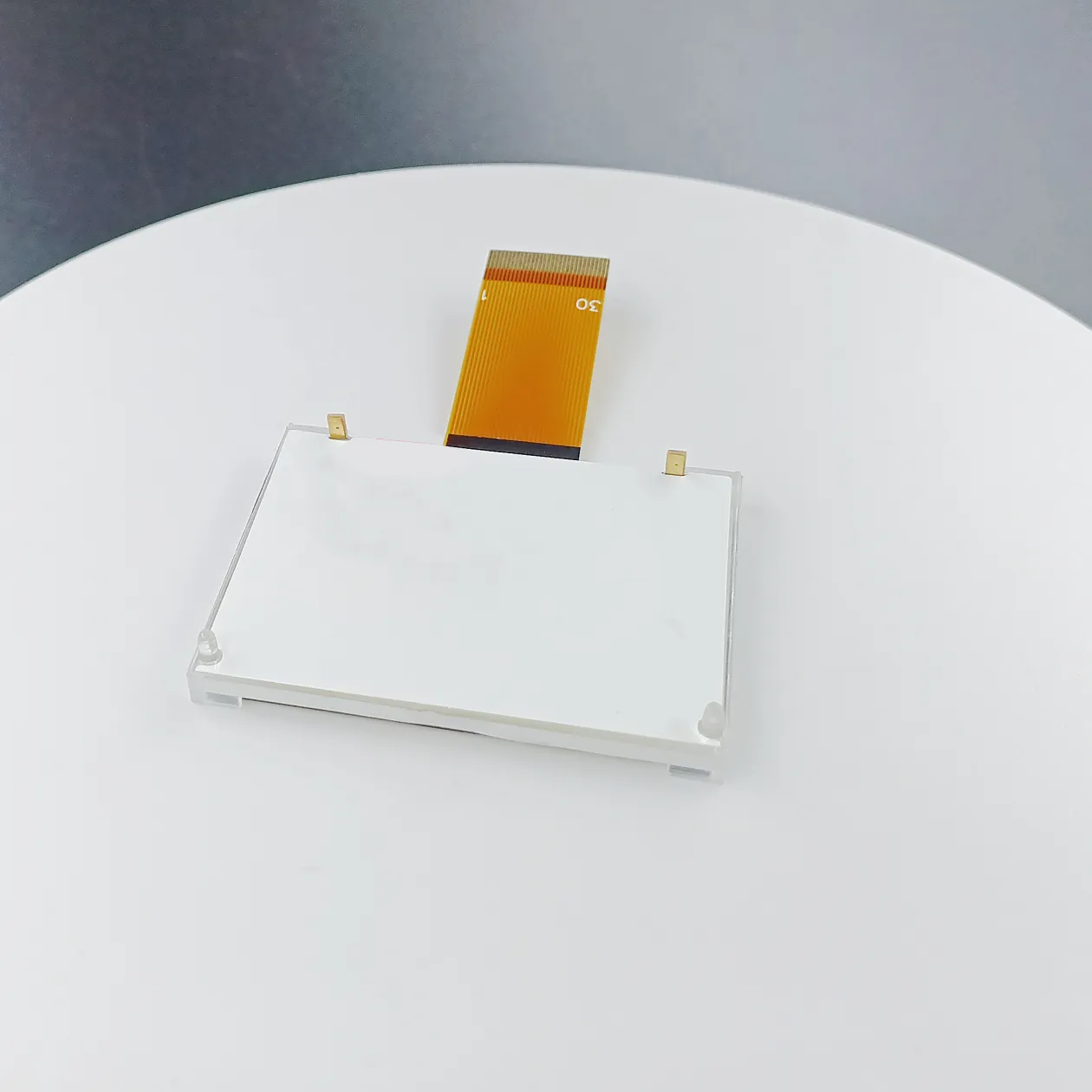

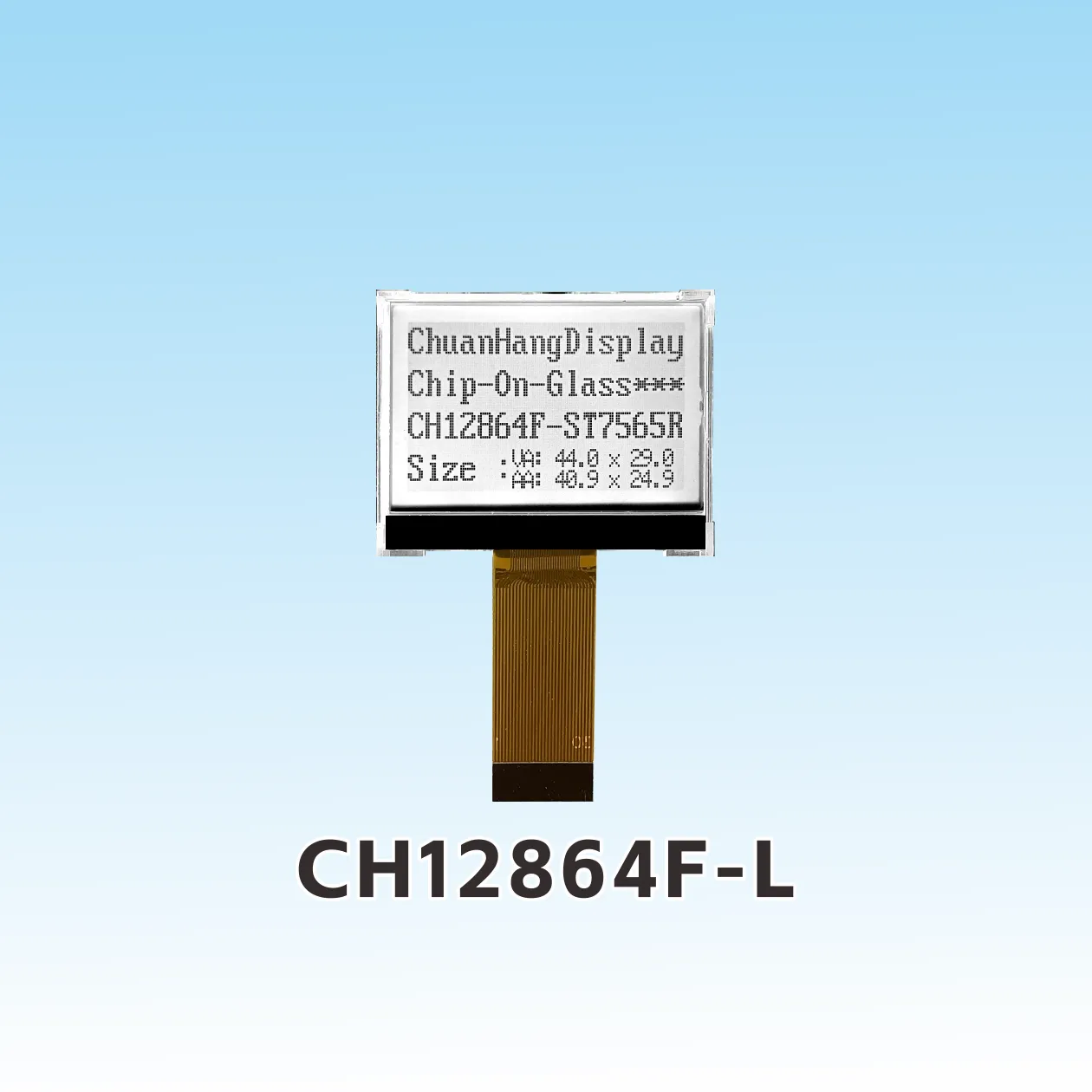

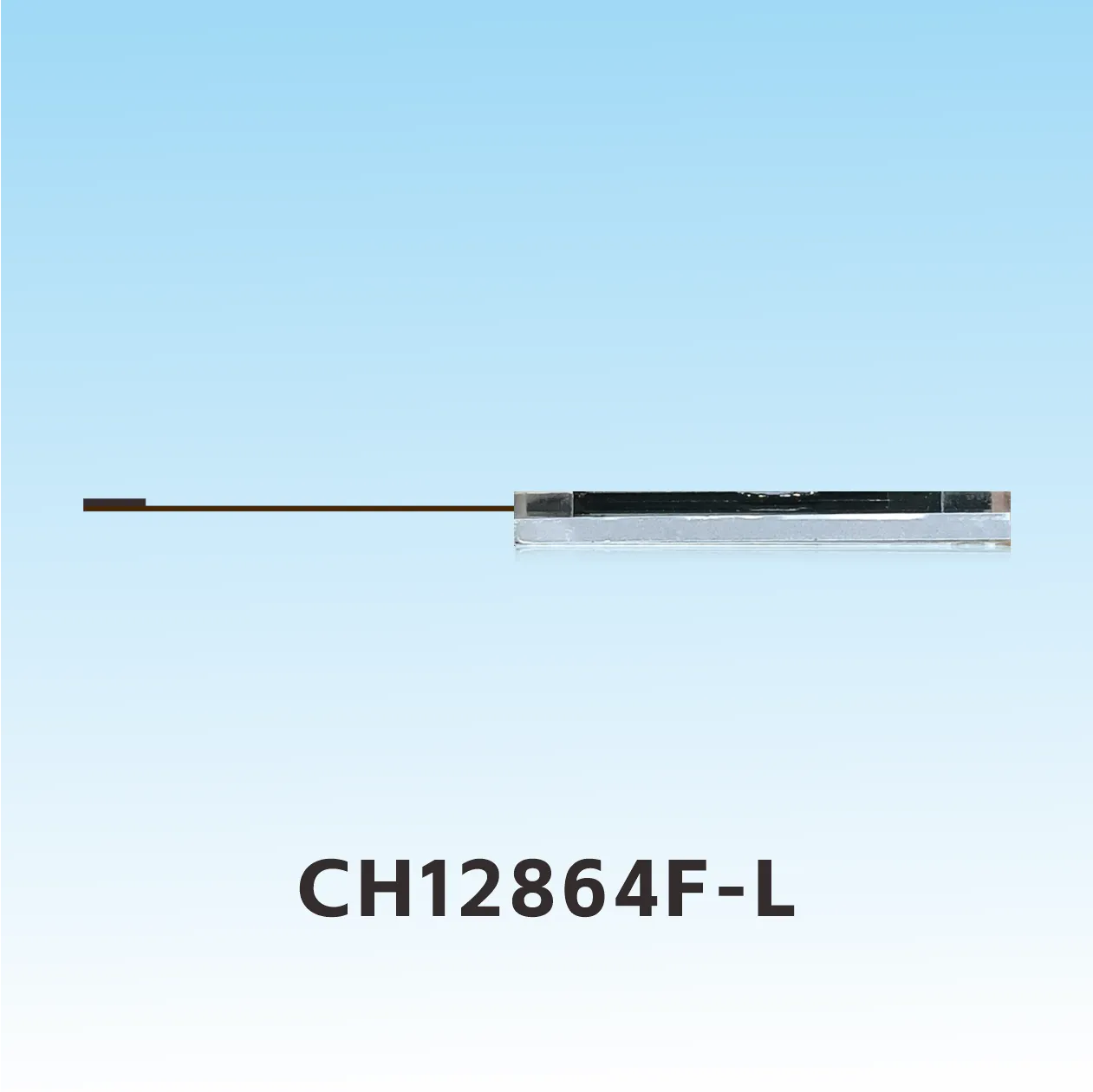

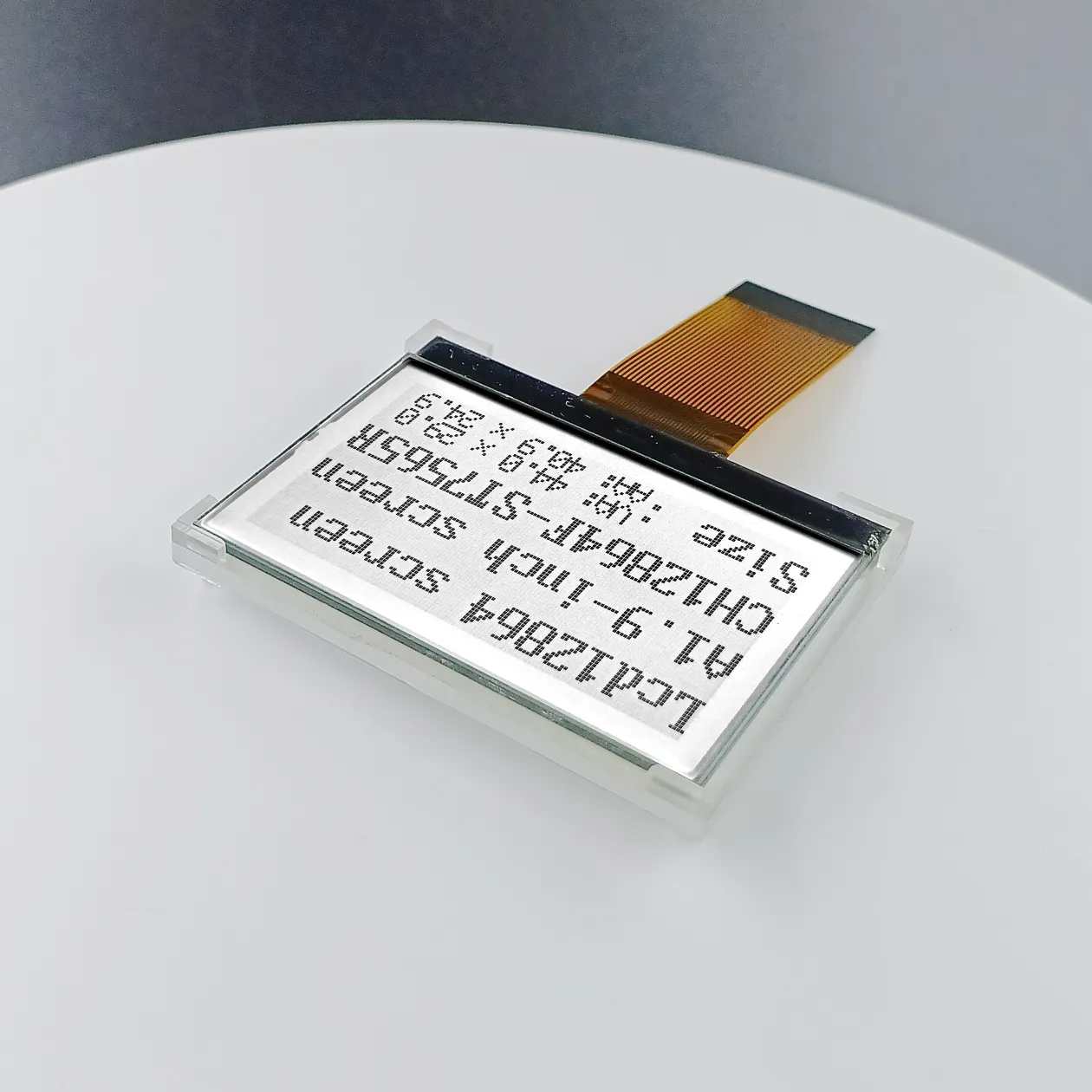

CH12864F-L Plug-in
Produktbeschreibung

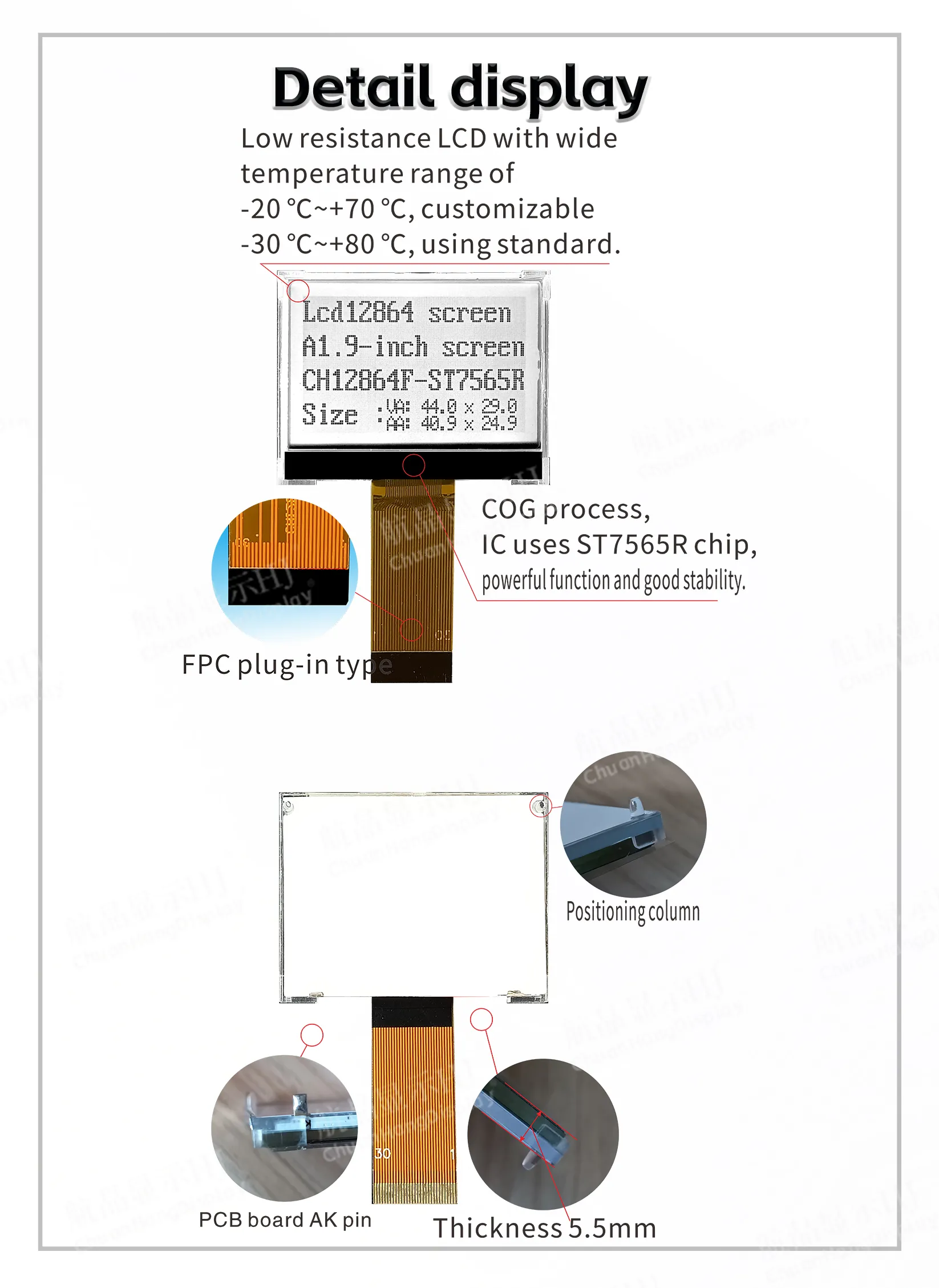

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünne Dicke und stabile Struktur.
1.2 IC verwendet ST7565R, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA.
1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platten, und A und K müssen separat mit 2,9V~3,0V betrieben werden.
1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bits.
●Der externe Kondensator erzeugt eine Verstärkung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
●Einzelbild ≦128x64 Punktmatrix. Sie können eine 4-Draht-SPI-Schnittstelle oder ein 8-Bit-Parallel-6800-Timing oder 8080-Timing wählen.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige, lesen/ändern/schreiben.
