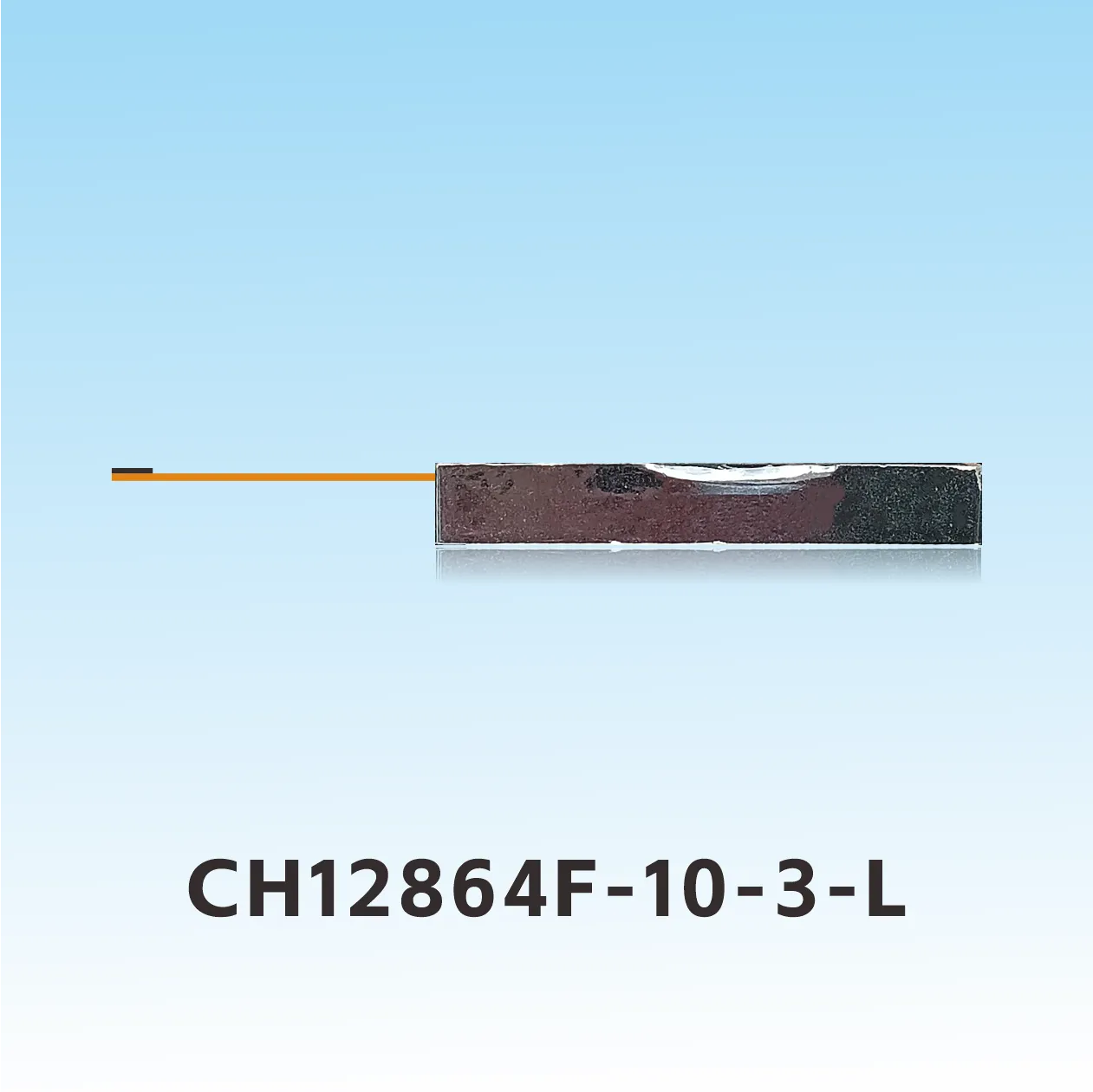

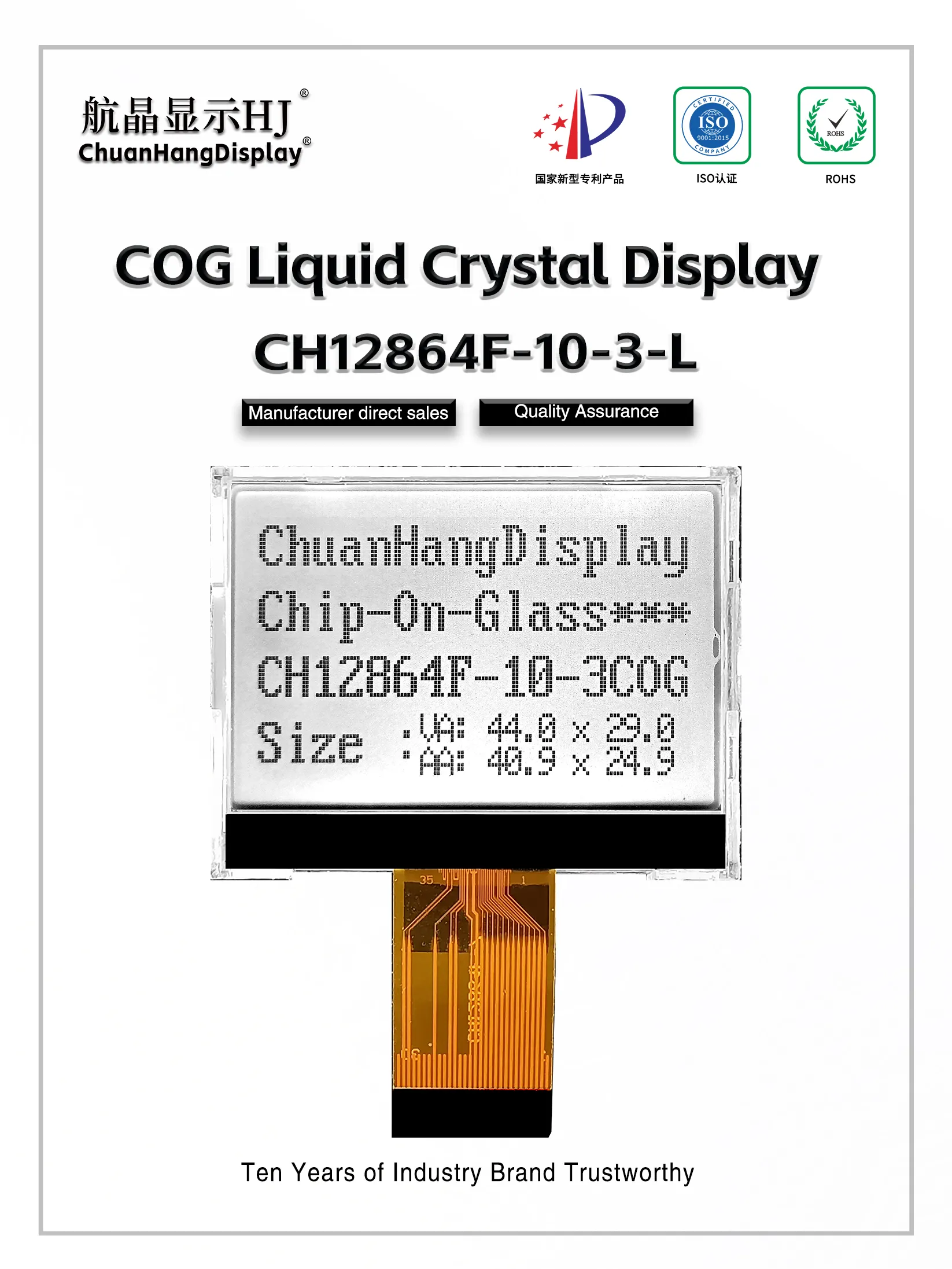

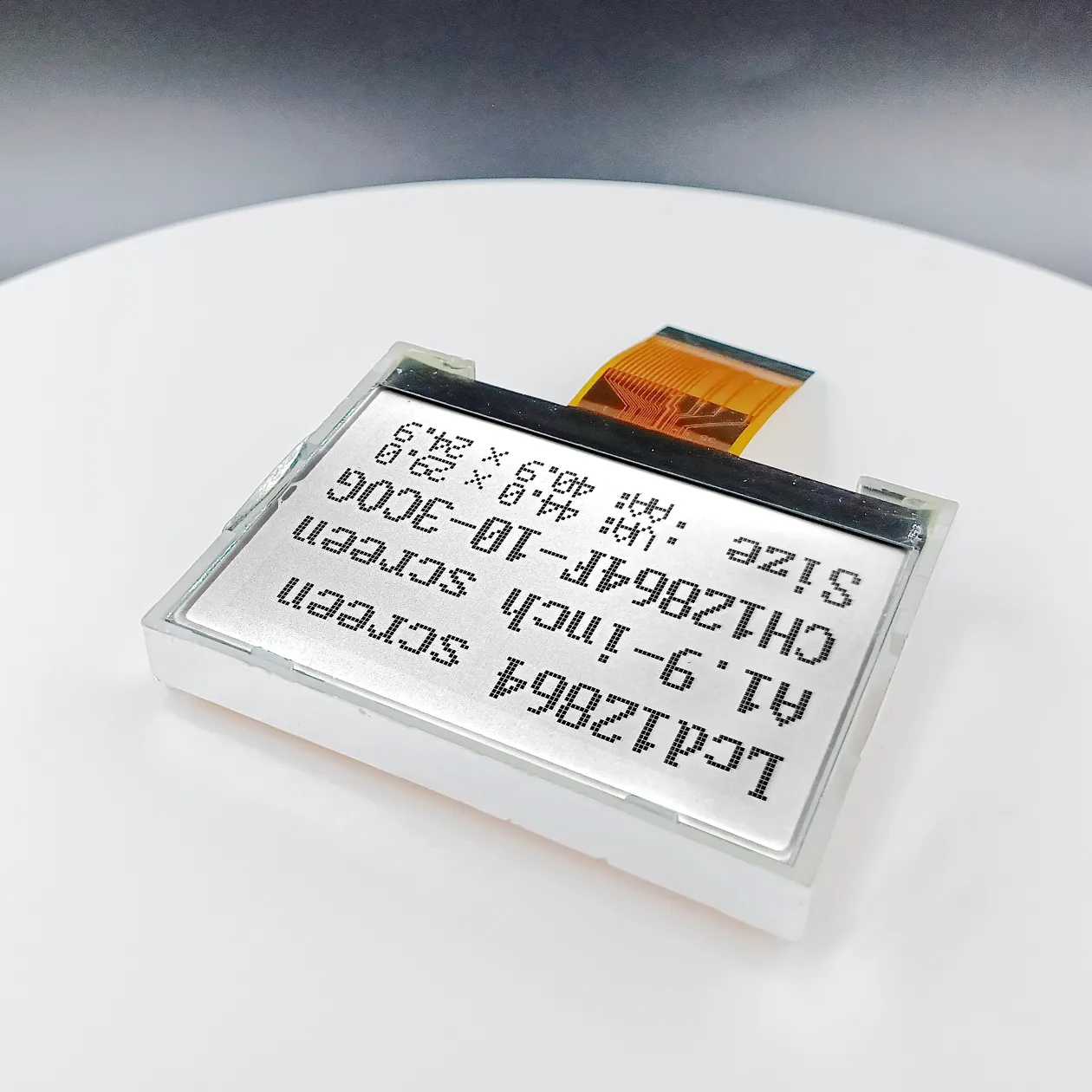

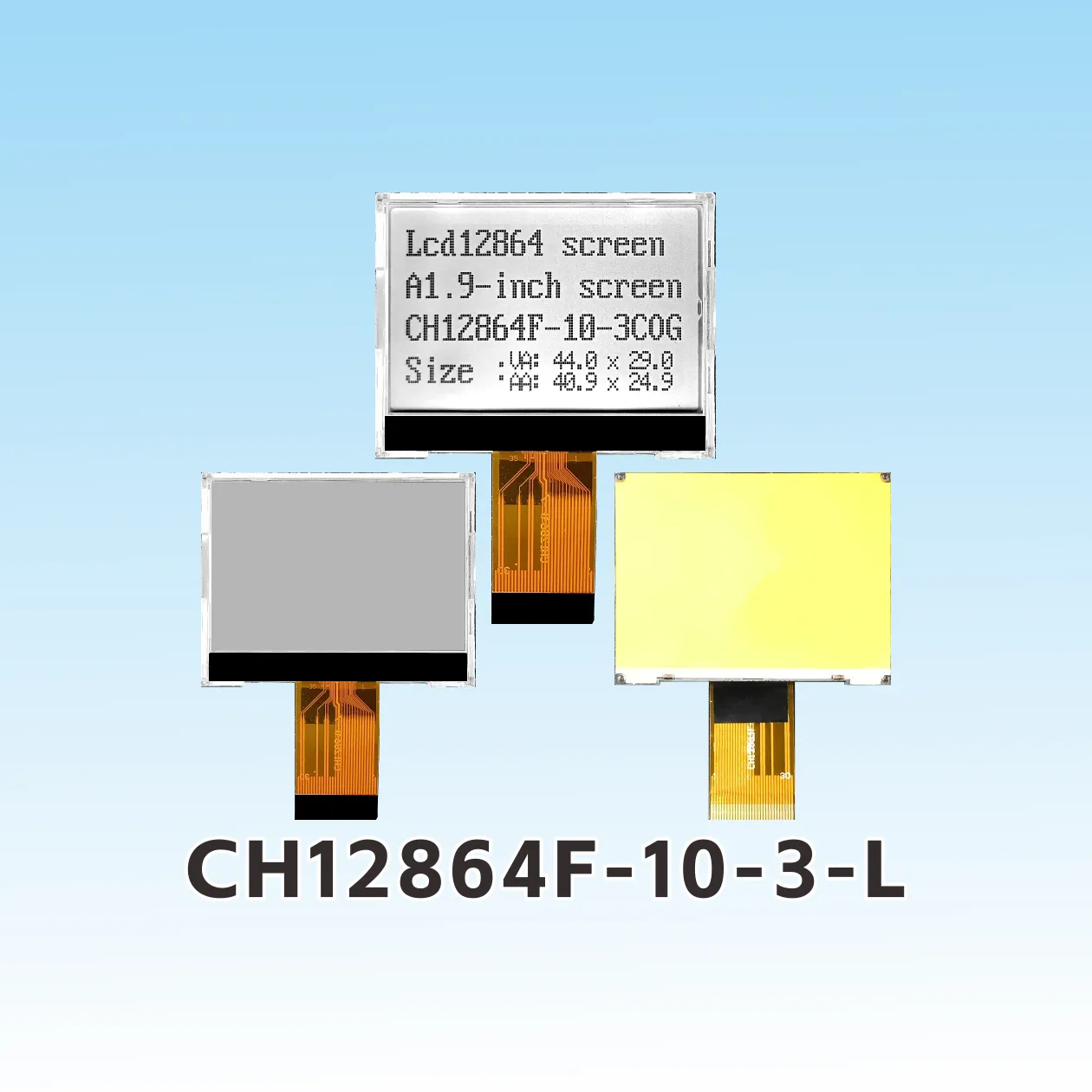

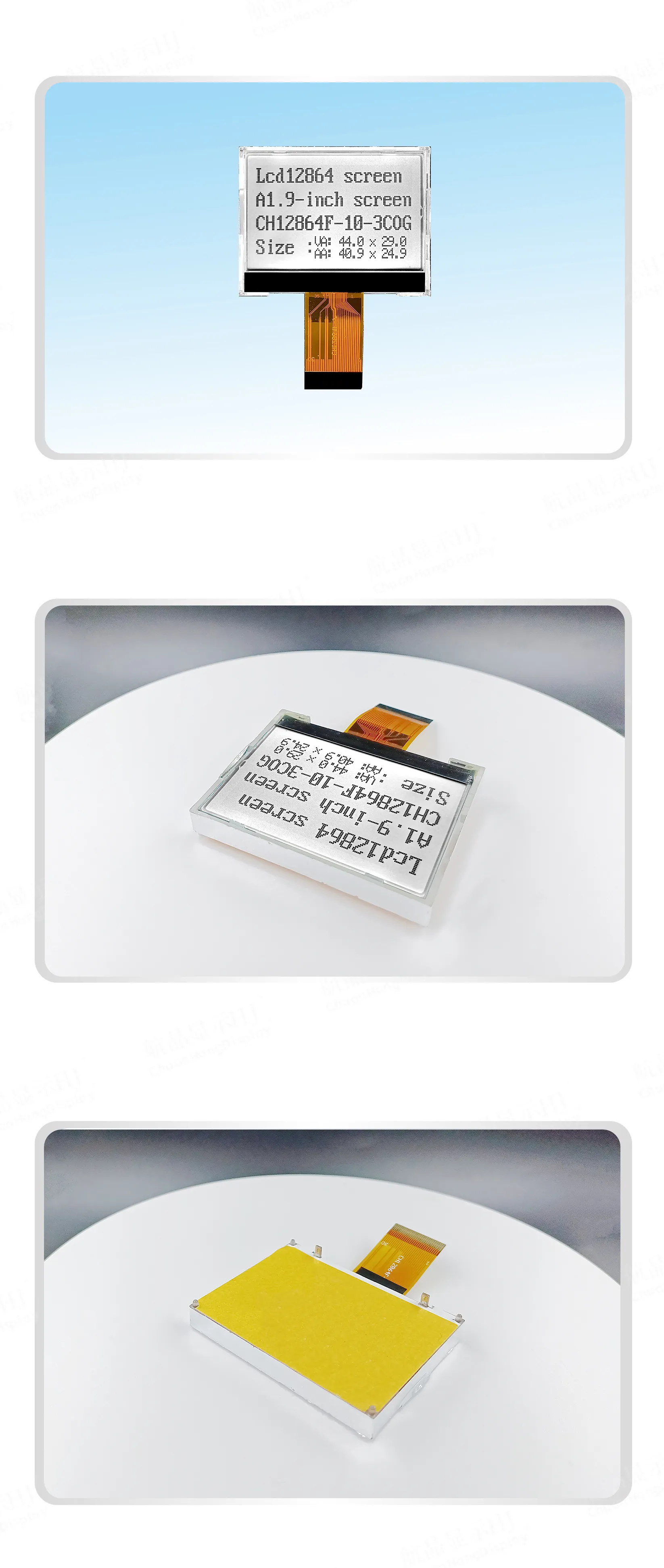

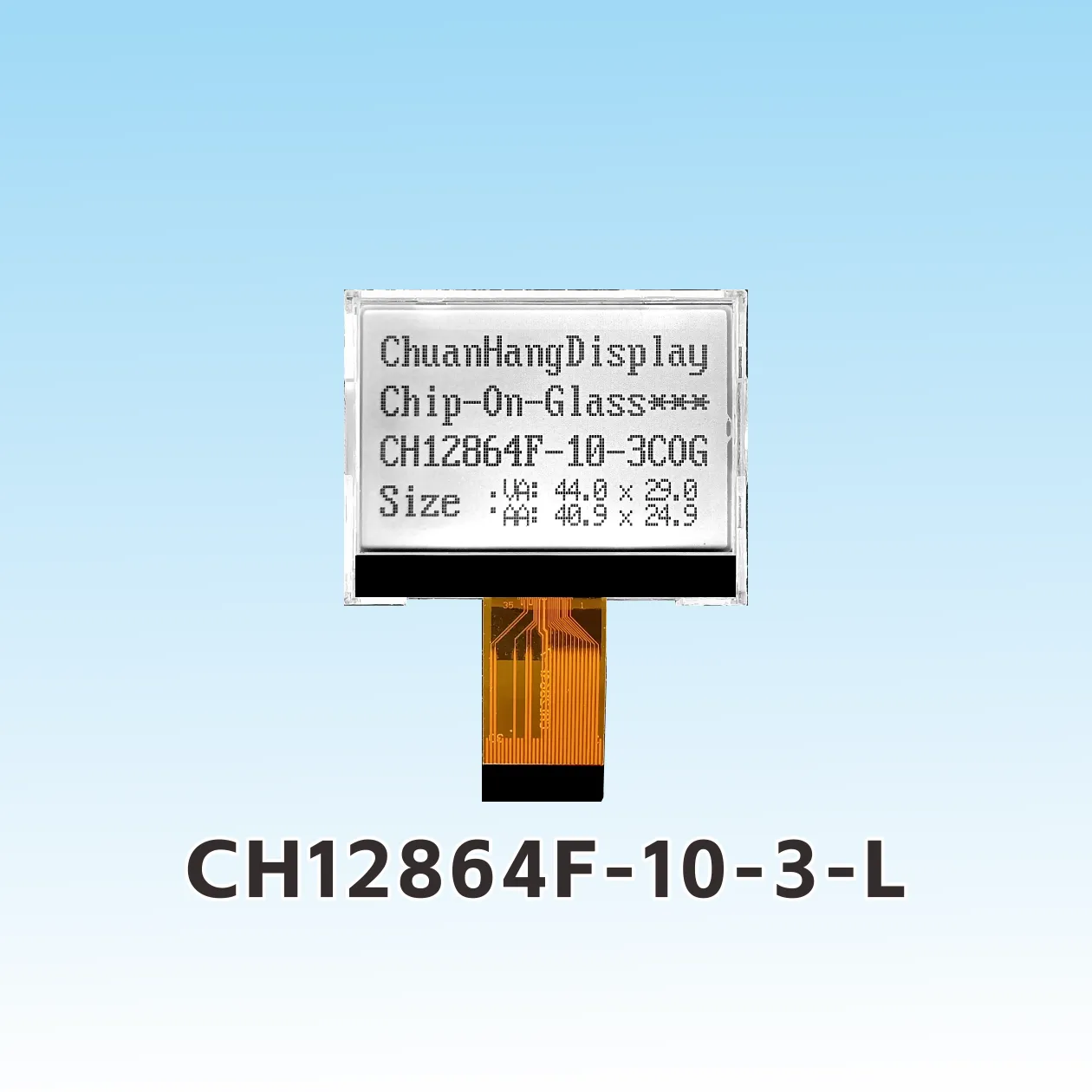

CH12864F-10-3-L COG LCD 12864 SPI
Produktbeschreibung

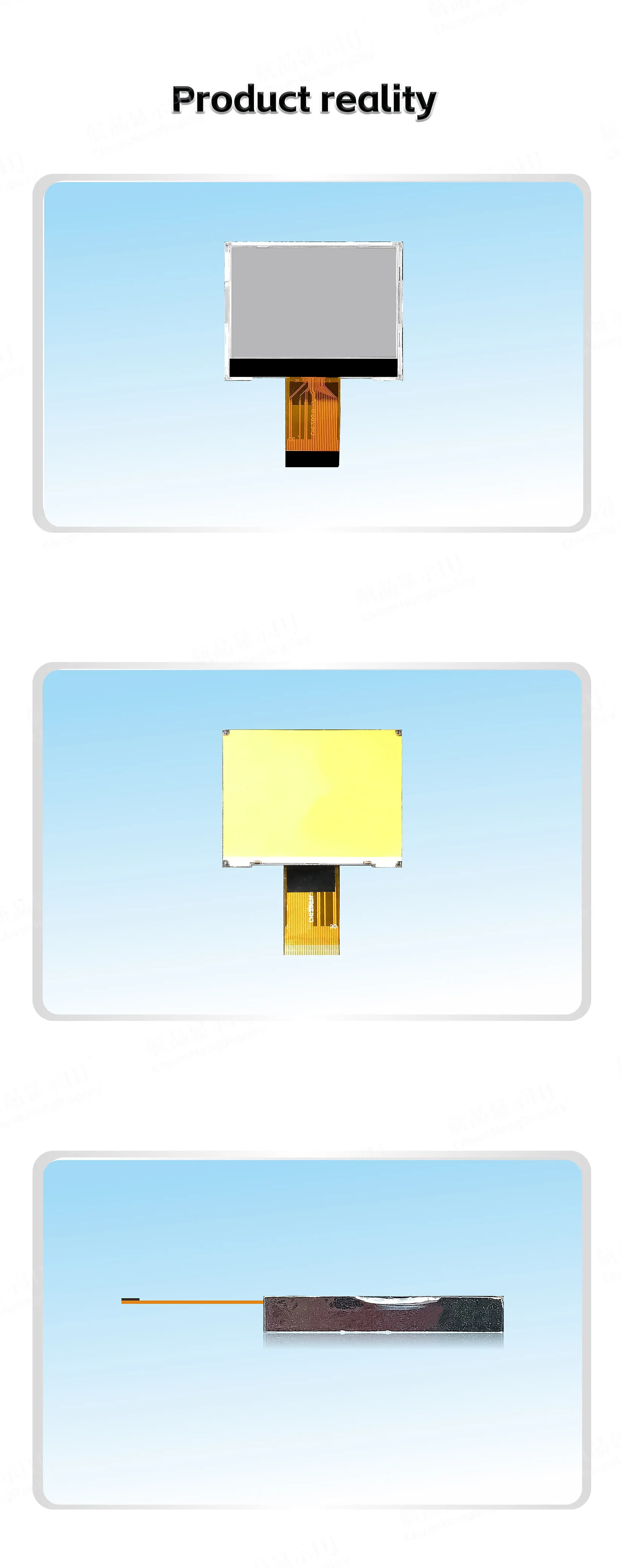

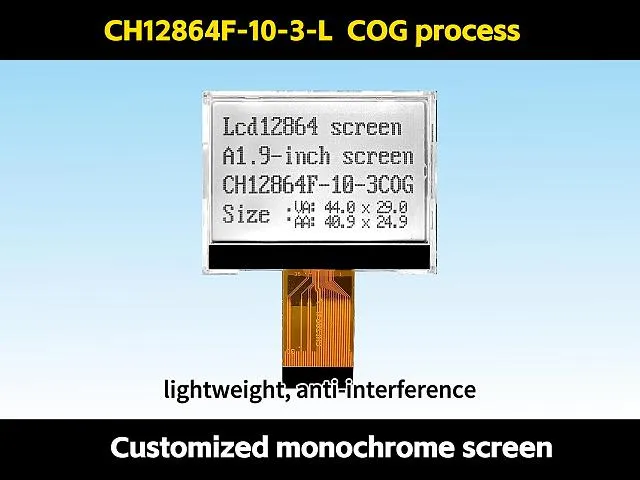

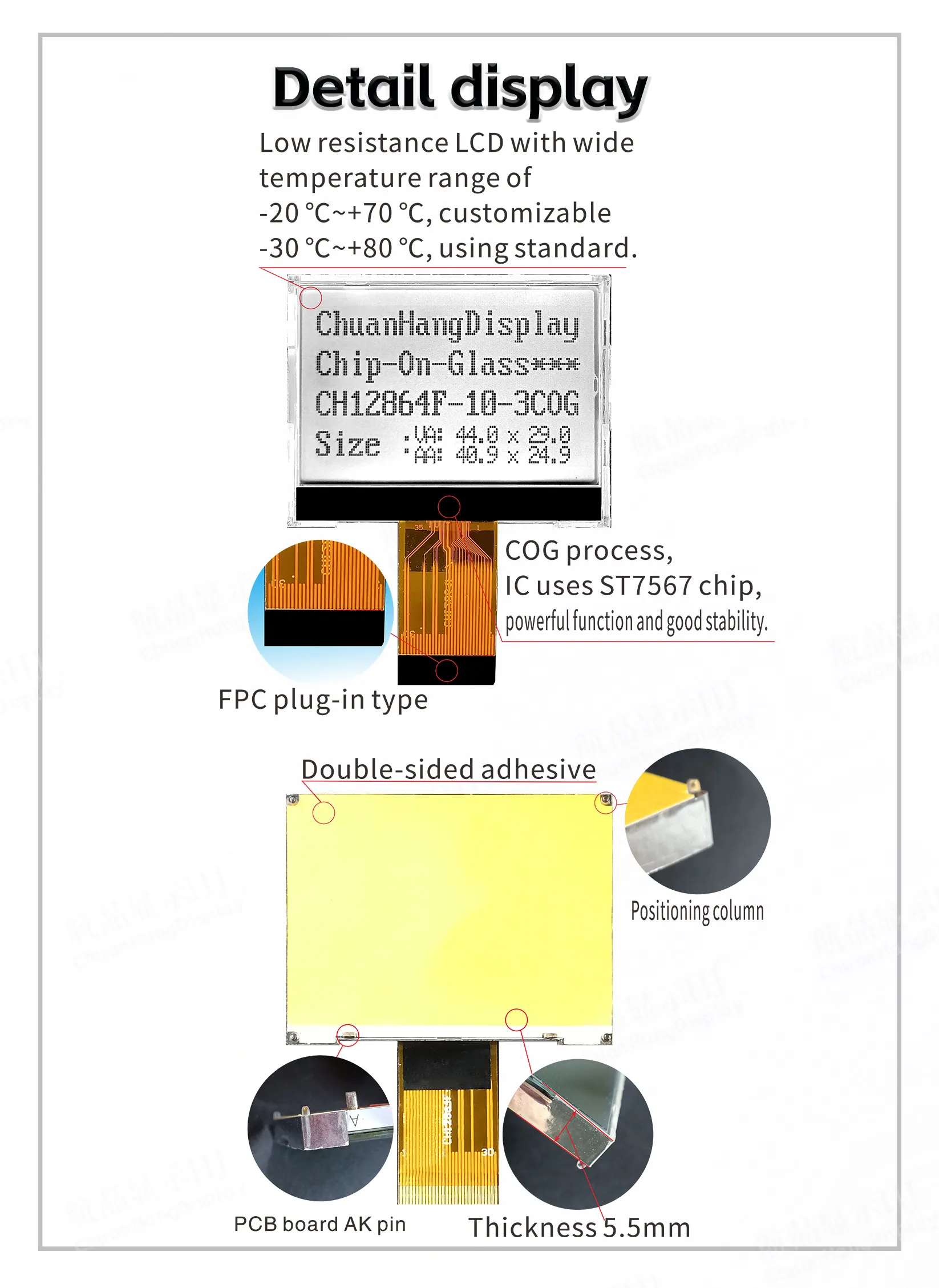

1.1 COG-Prozess, FPC-Flachbandkabel ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünn und hat eine stabile Struktur.
1.2 IC verwendet ST7567, es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1mA und Hintergrundbeleuchtungsstrom unter 60mA.

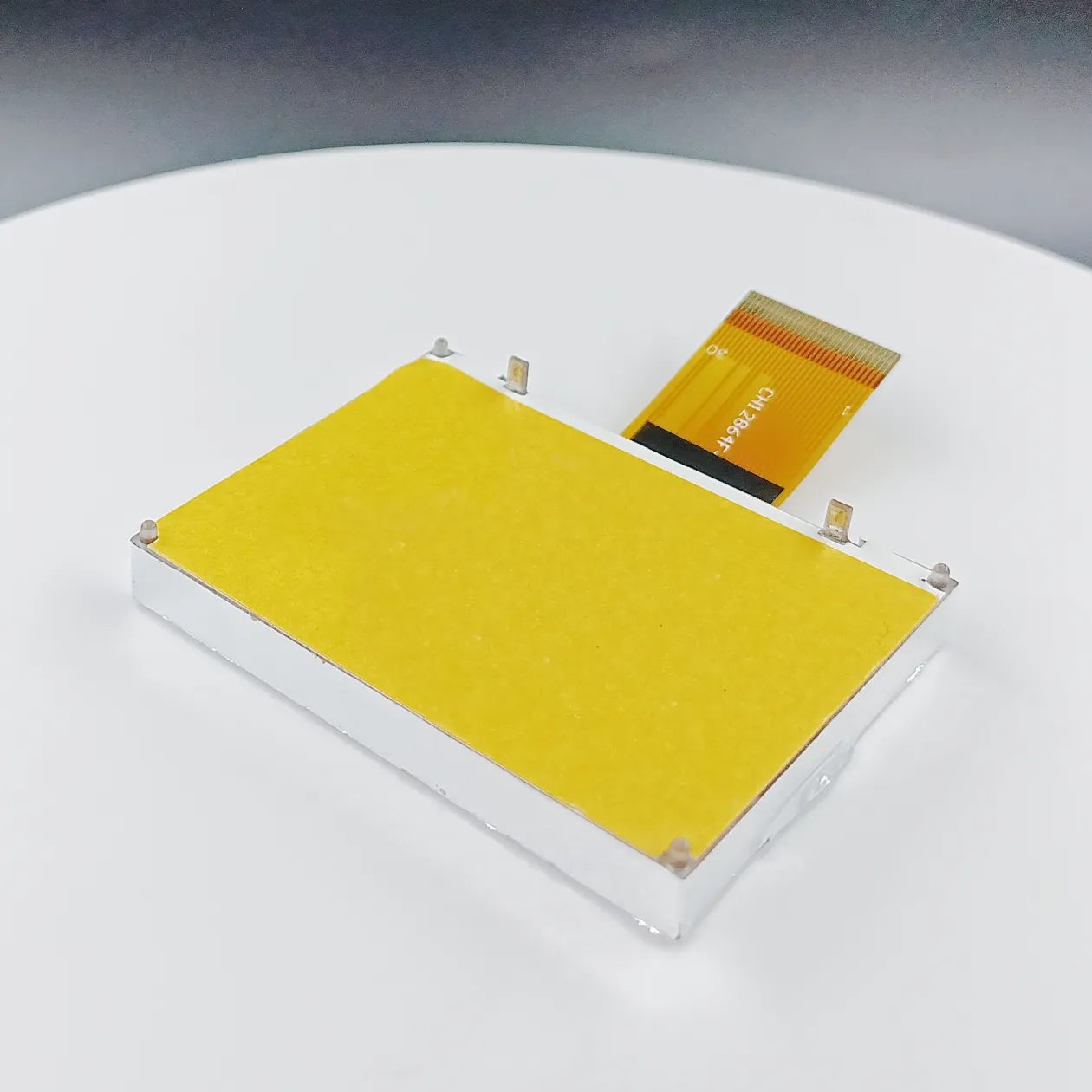

1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen, und A und K müssen separat mit 29V~3,0V versorgt werden.

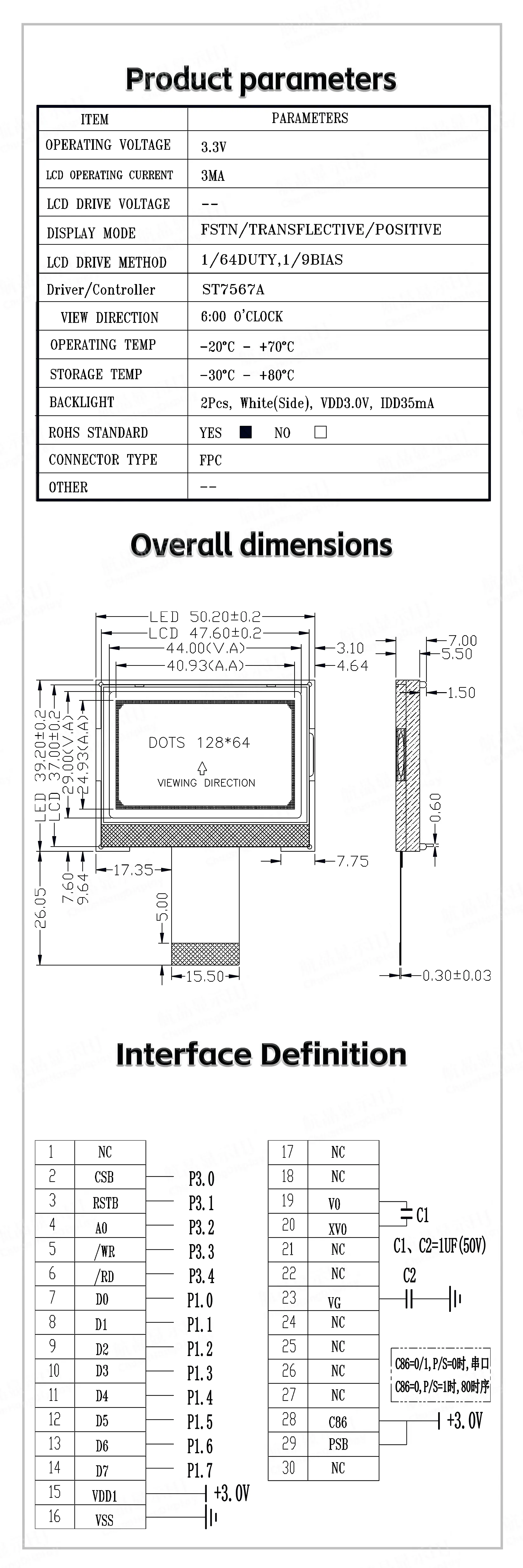

1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bit.
●Der externe Kondensator erzeugt eine Verstärkung.
●Der Kontrast wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x64 Punktmatrix. 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800 oder 8080 Timing kann ausgewählt werden.
●Reiche Funktionen: Schnittstellenanzeige an/aus, positive/negative Anzeige, Lesen/Ändern/Schreiben.
