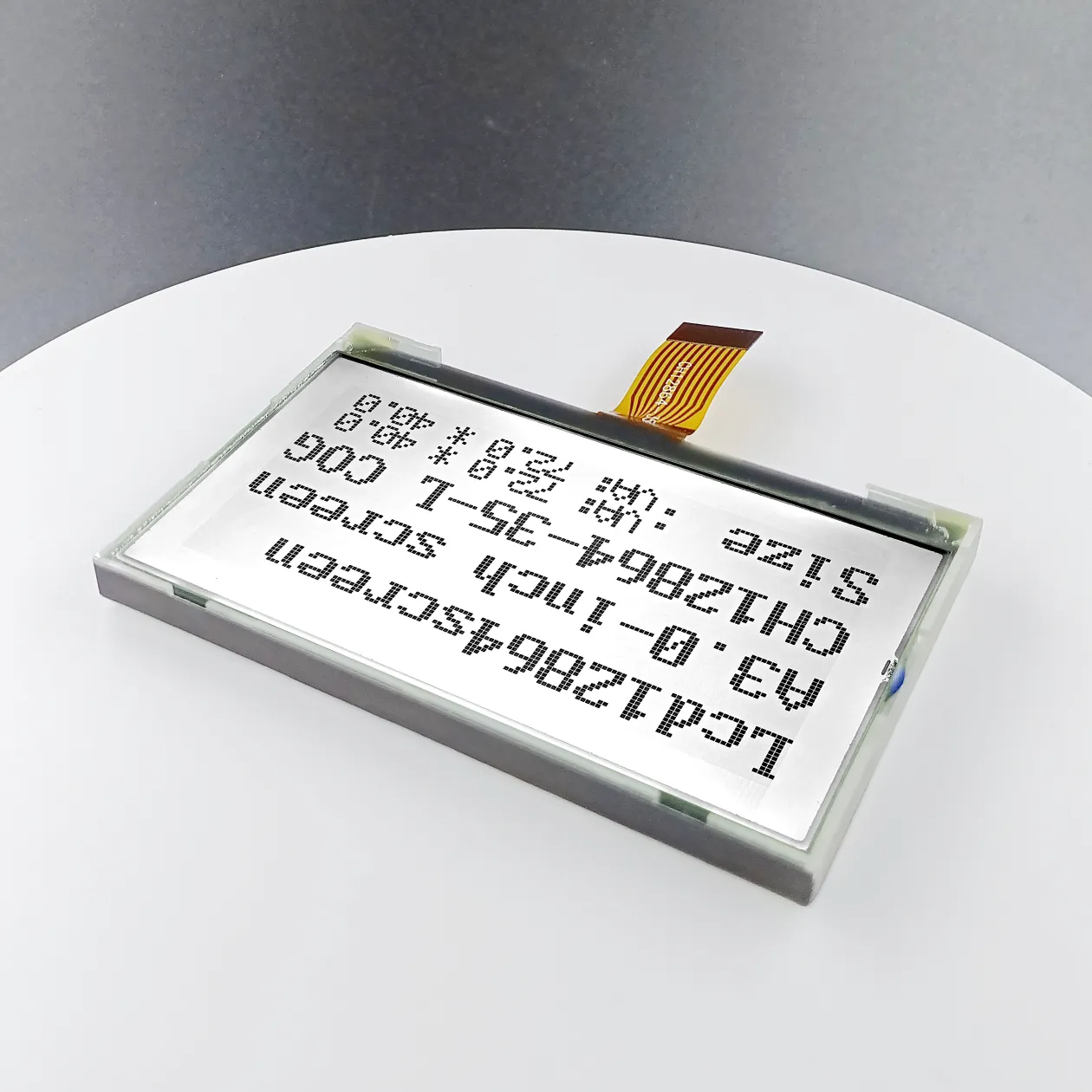

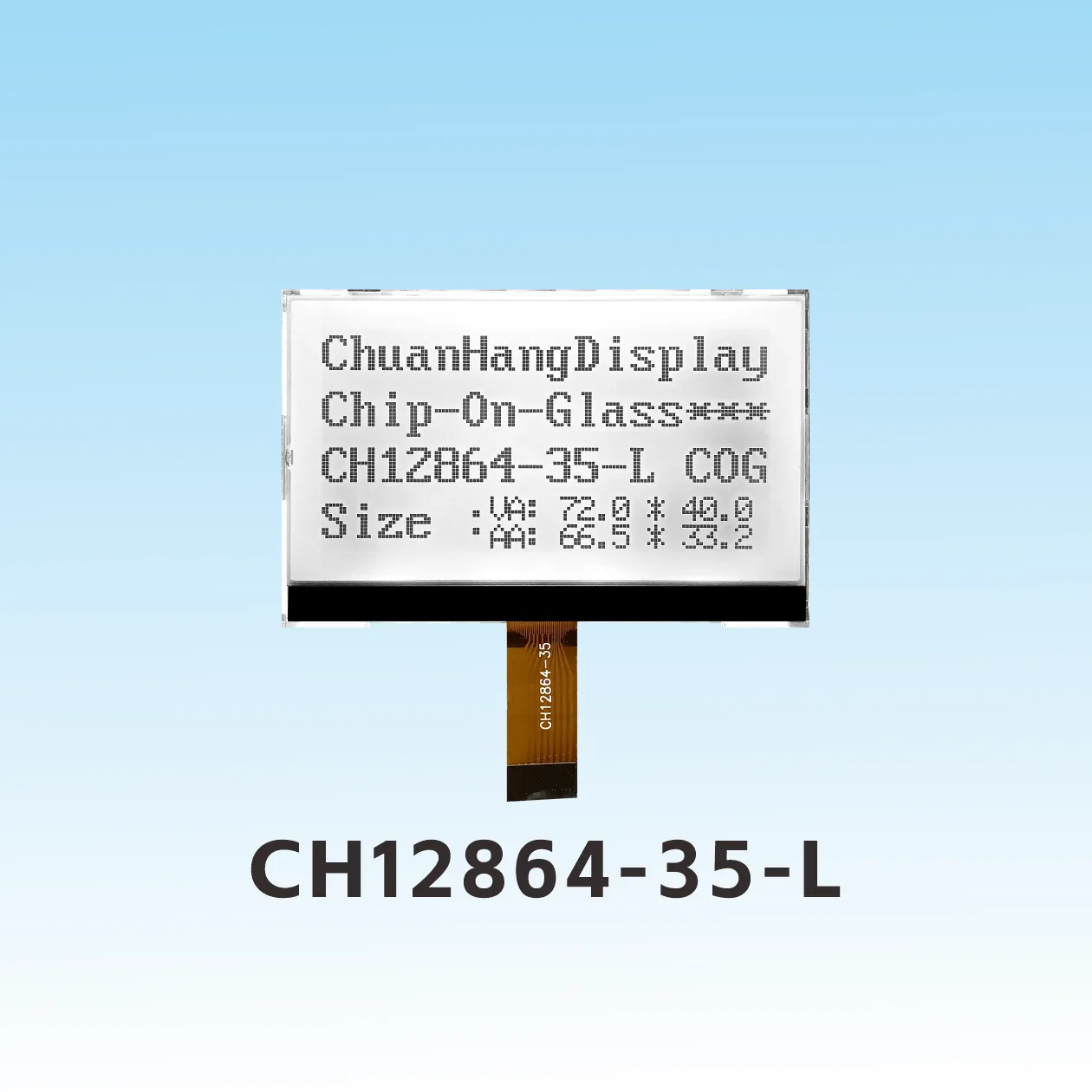

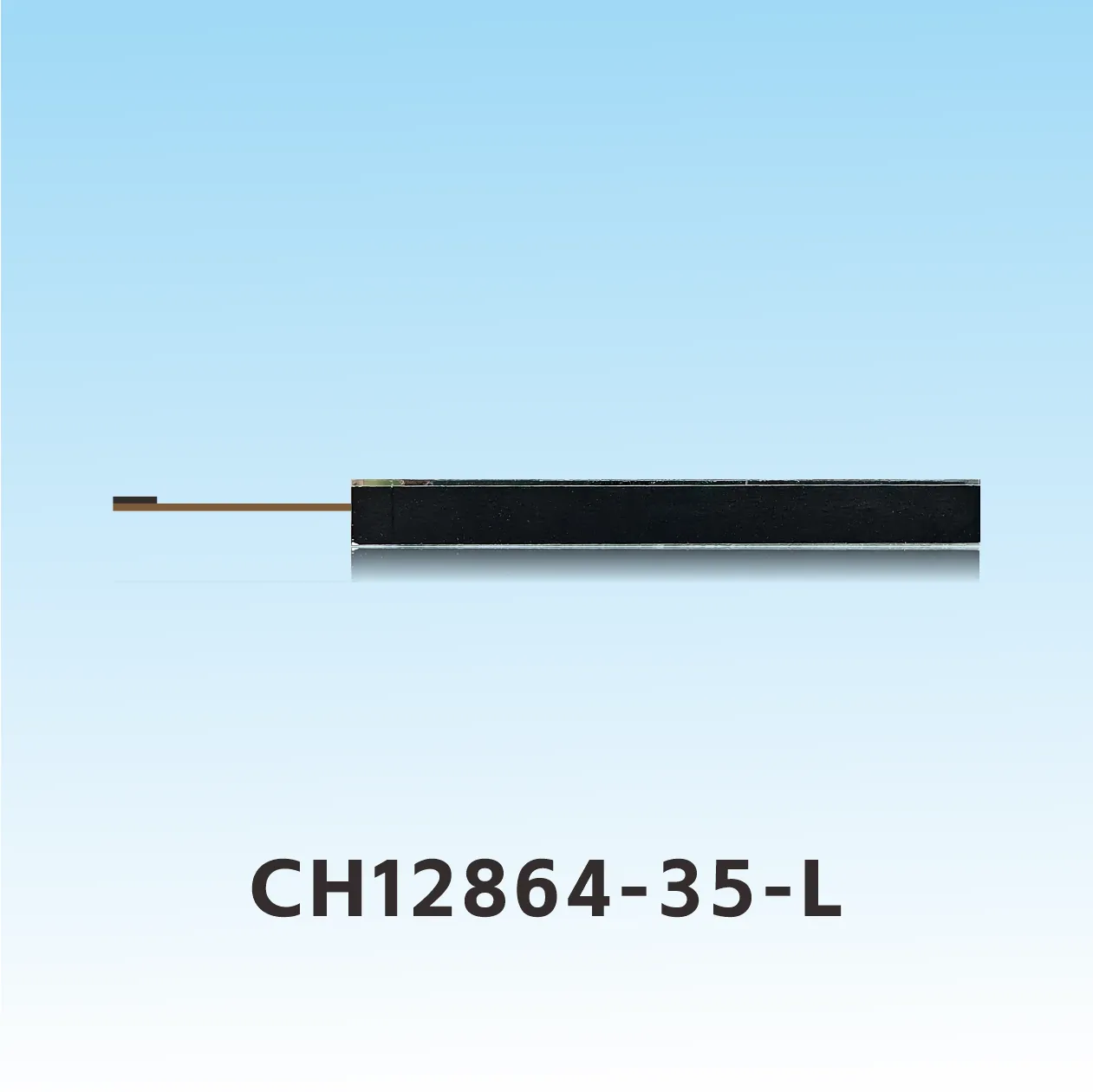

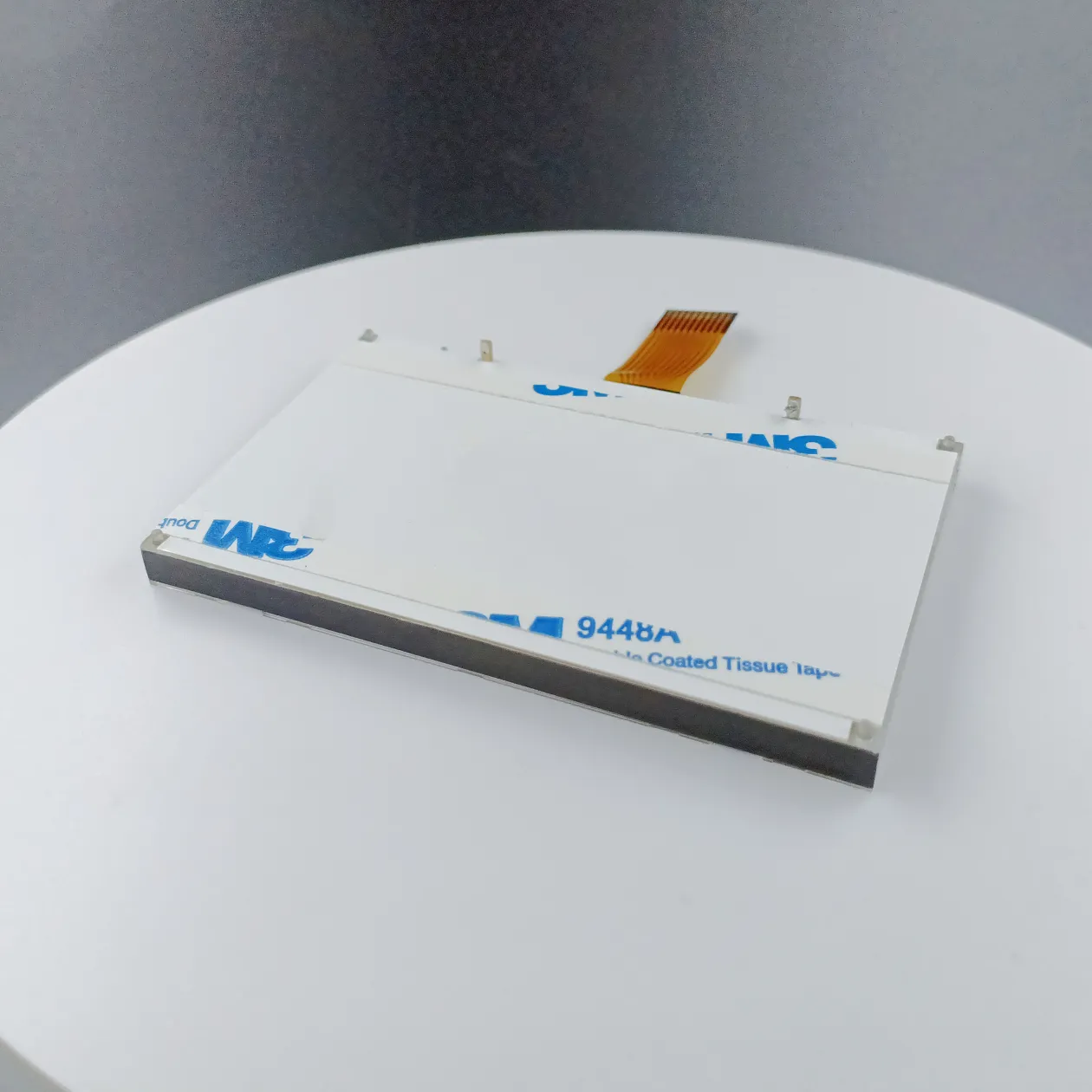

CH12864-35- L Stecker in 128 64 COG LCD
Produktbeschreibung

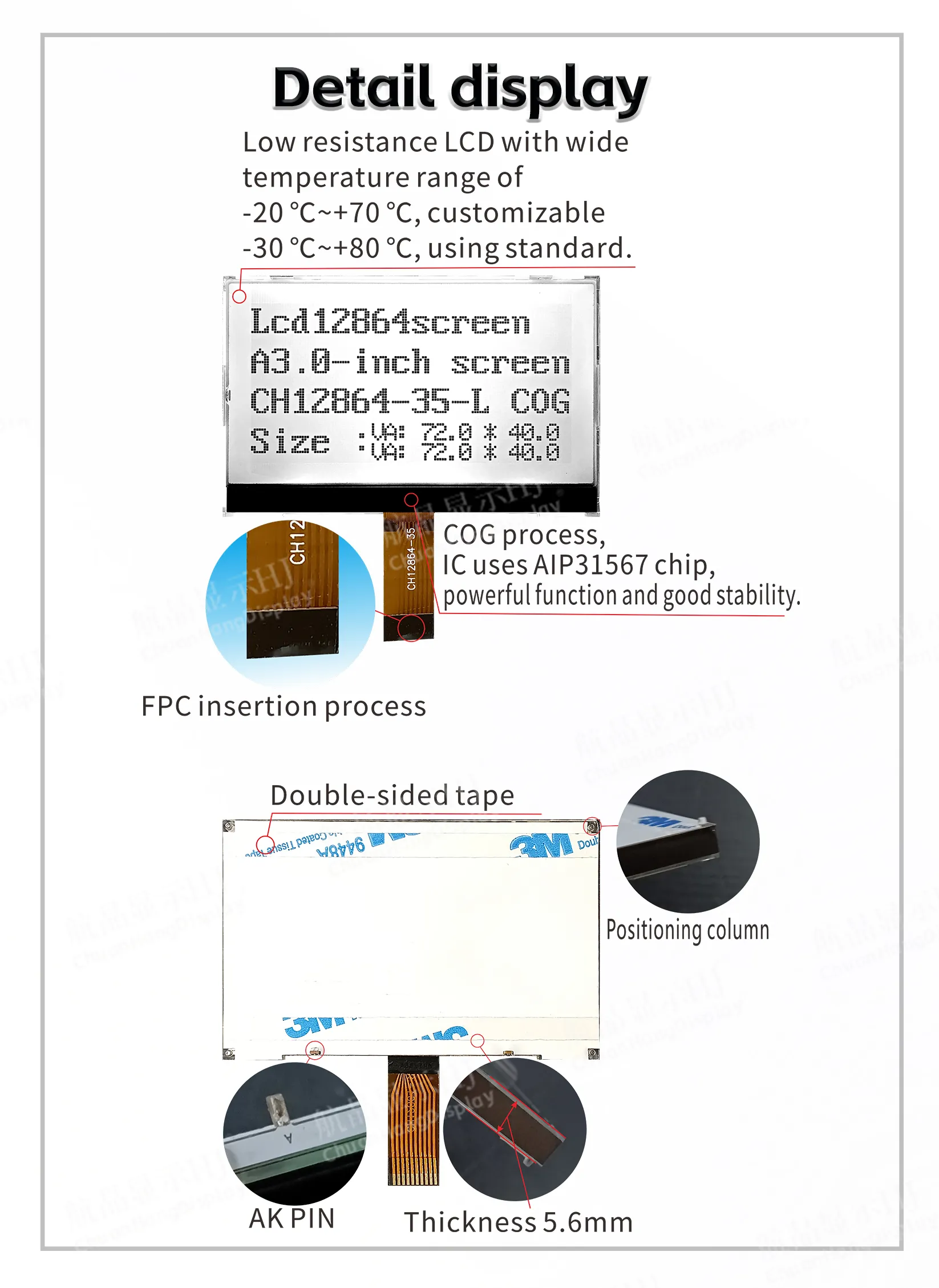

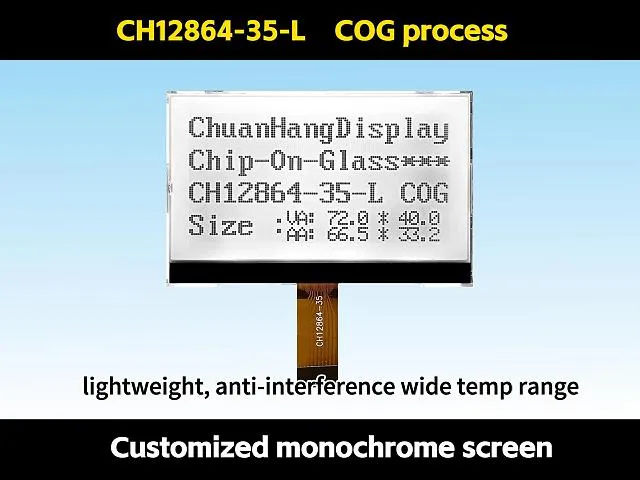

1.1 COG-Prozess, FPC-Weichverdrahtung ist eine Steckschnittstelle, das Produkt hat eine Hintergrundbeleuchtung, dünne Dicke und stabile Struktur.
1.2 IC verwendet AIP31567. Es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1mA, Hintergrundbeleuchtungsstrom unter 100mA.
1.4 LED-Hintergrundbeleuchtung A und K sind PCB-Platinen. A und K benötigen eine separate Stromversorgung von 2,9V~3,0V.
1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bits. Mehrere externe Kondensatoren erzeugen eine Verstärkung.
●Das Kontrastverhältnis wird durch die Software angepasst.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punkte).
●Einzelbild ≦128x64 Punktmatrix. 4-Draht-SPI-Schnittstellenkommunikation.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive/negative Anzeige.
