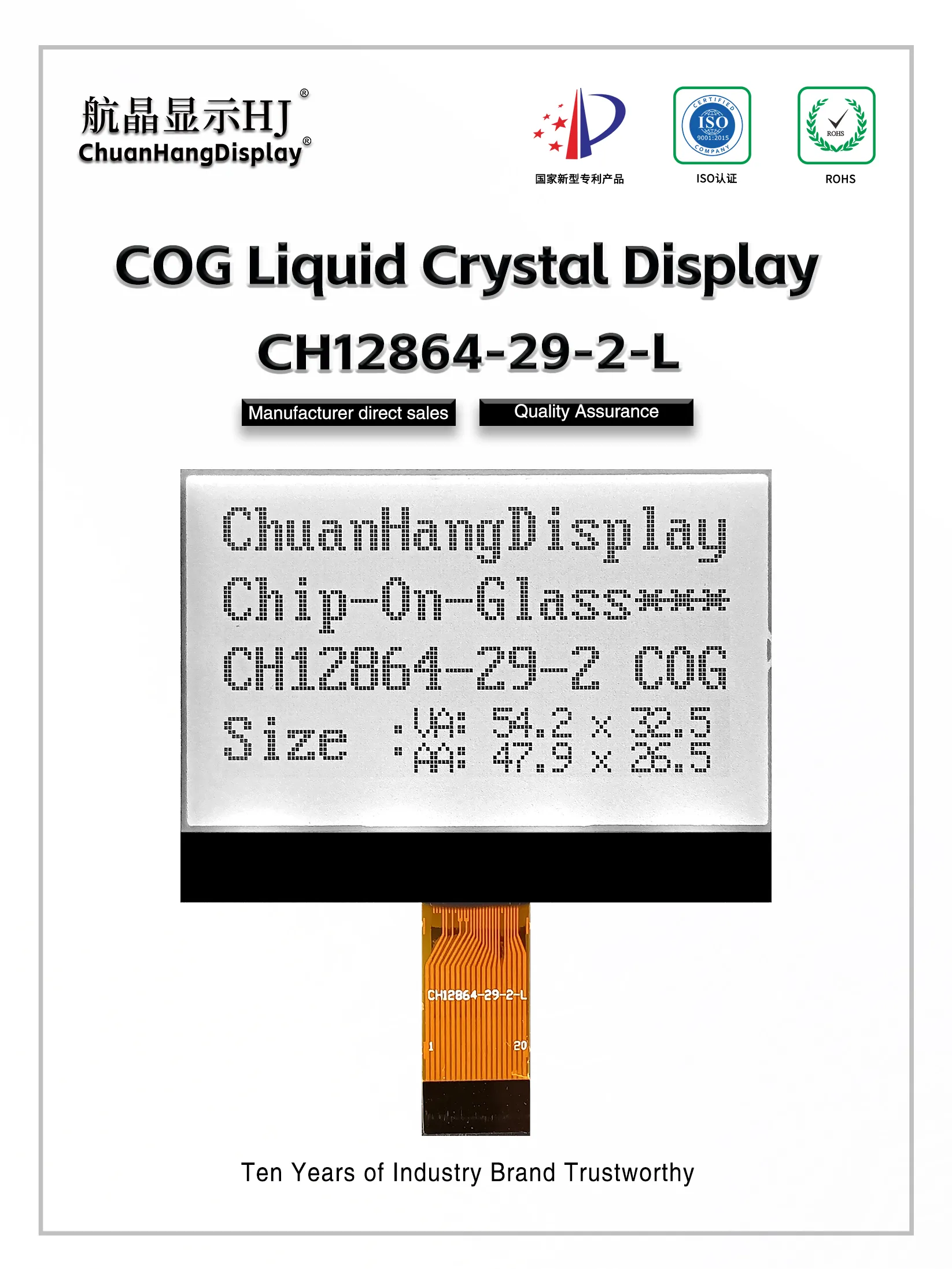

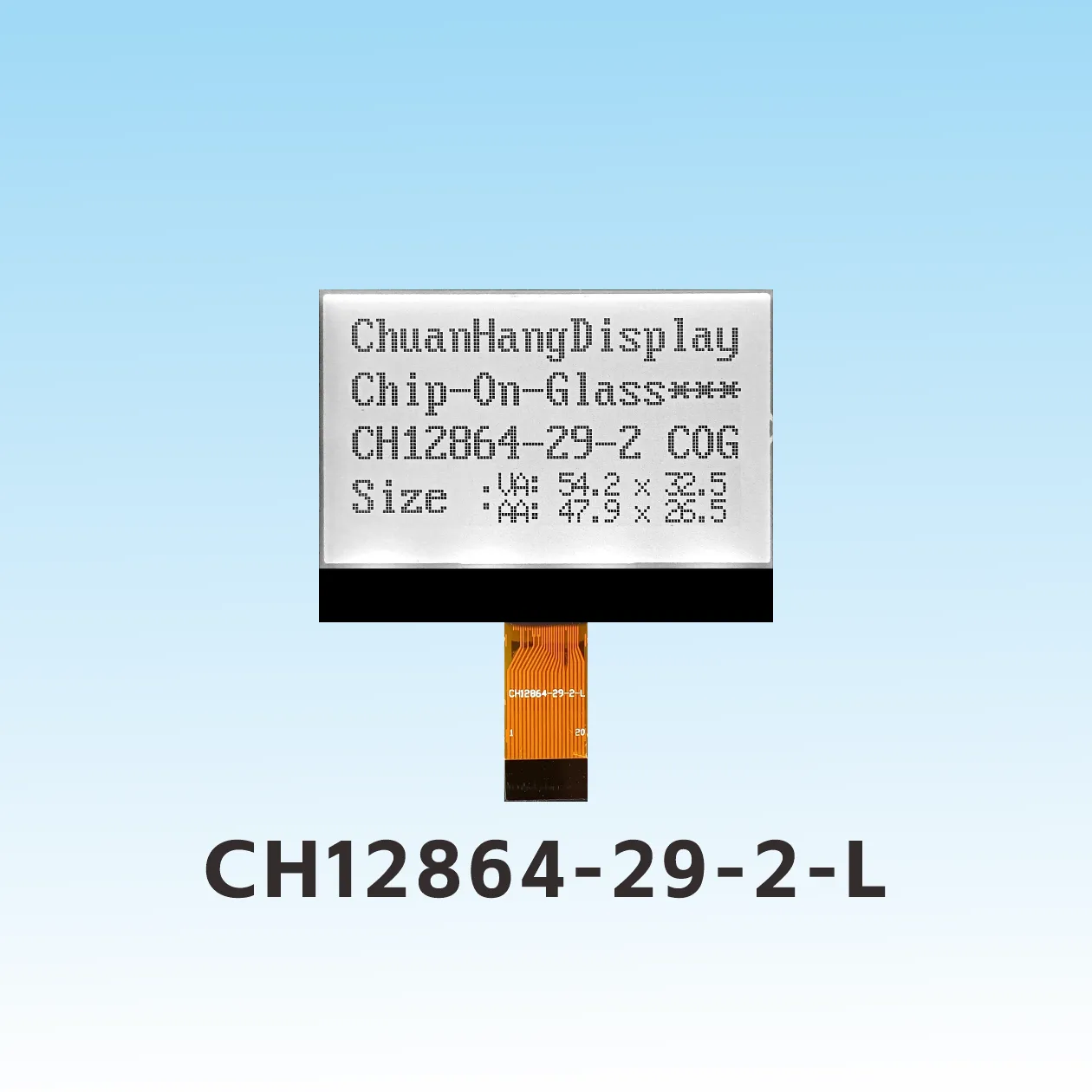

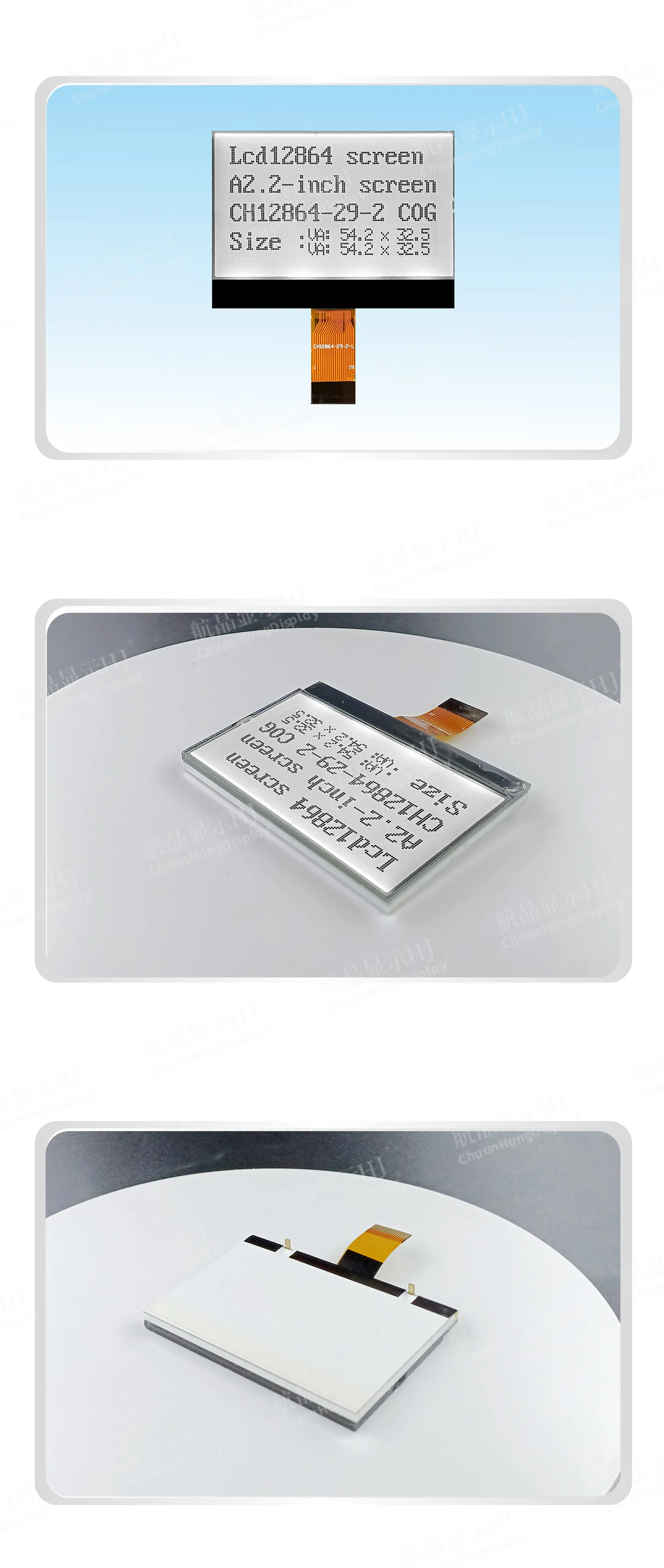

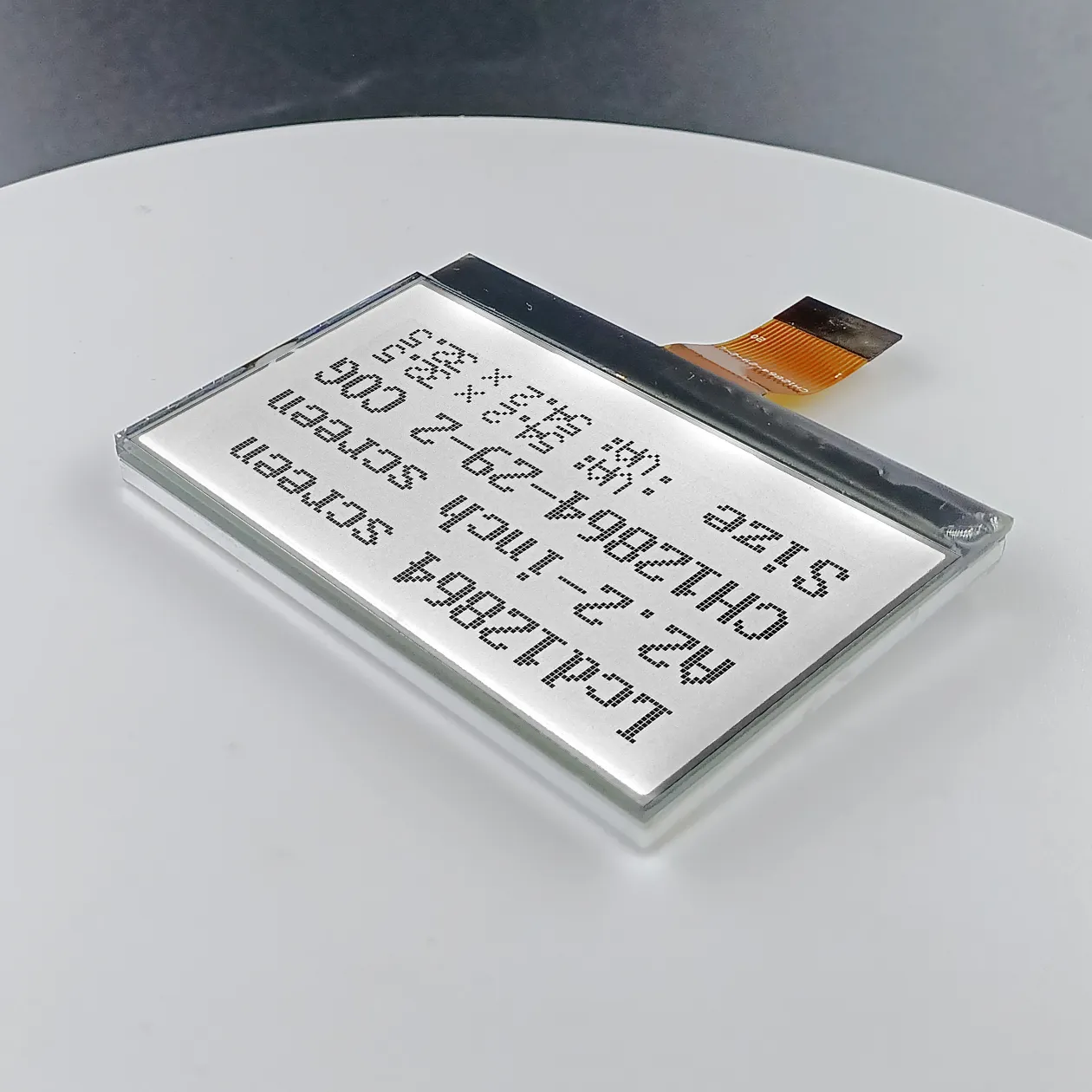

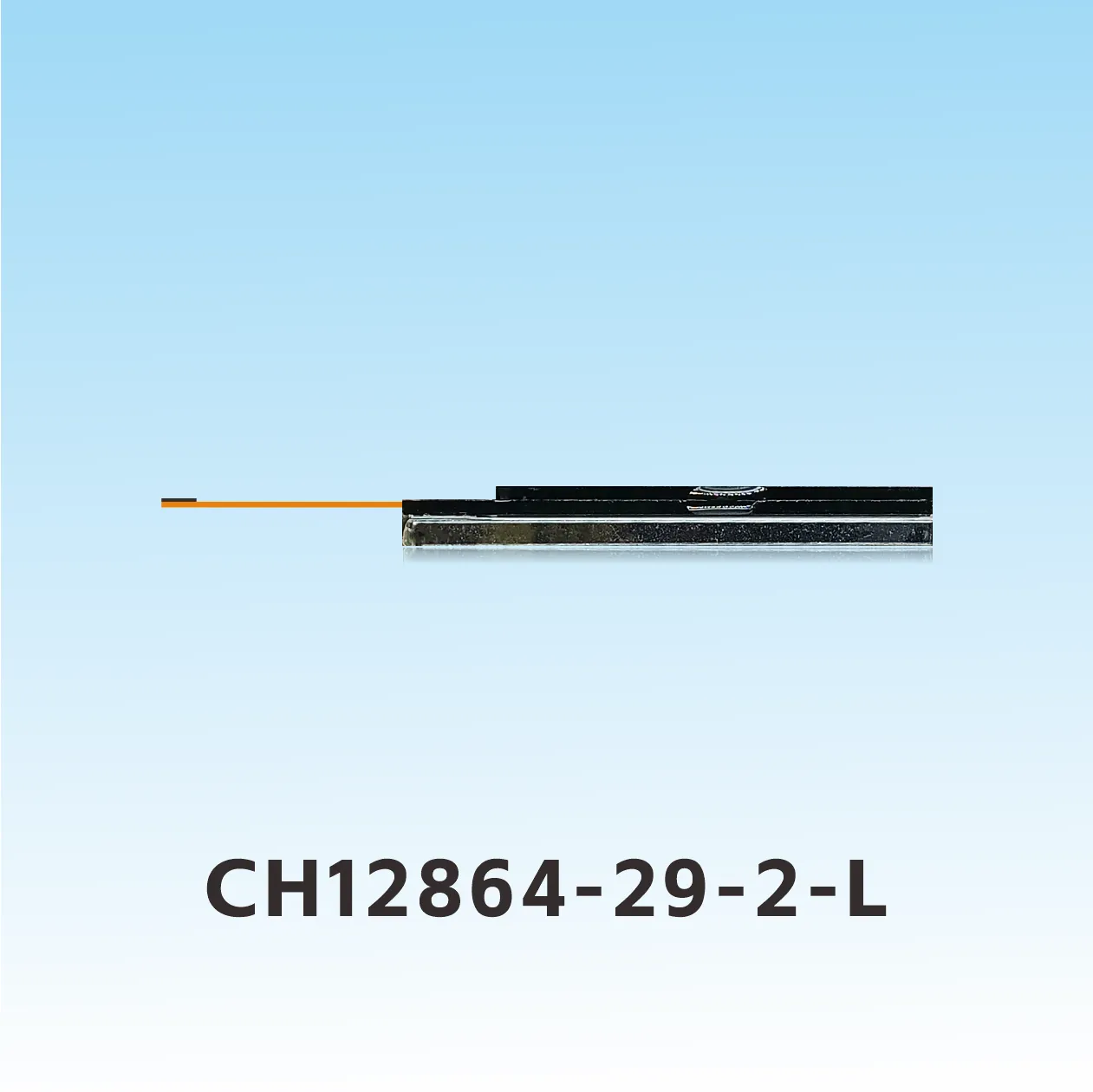

CH12864-29-2- L lcd 12864 esp32
Produktbeschreibung

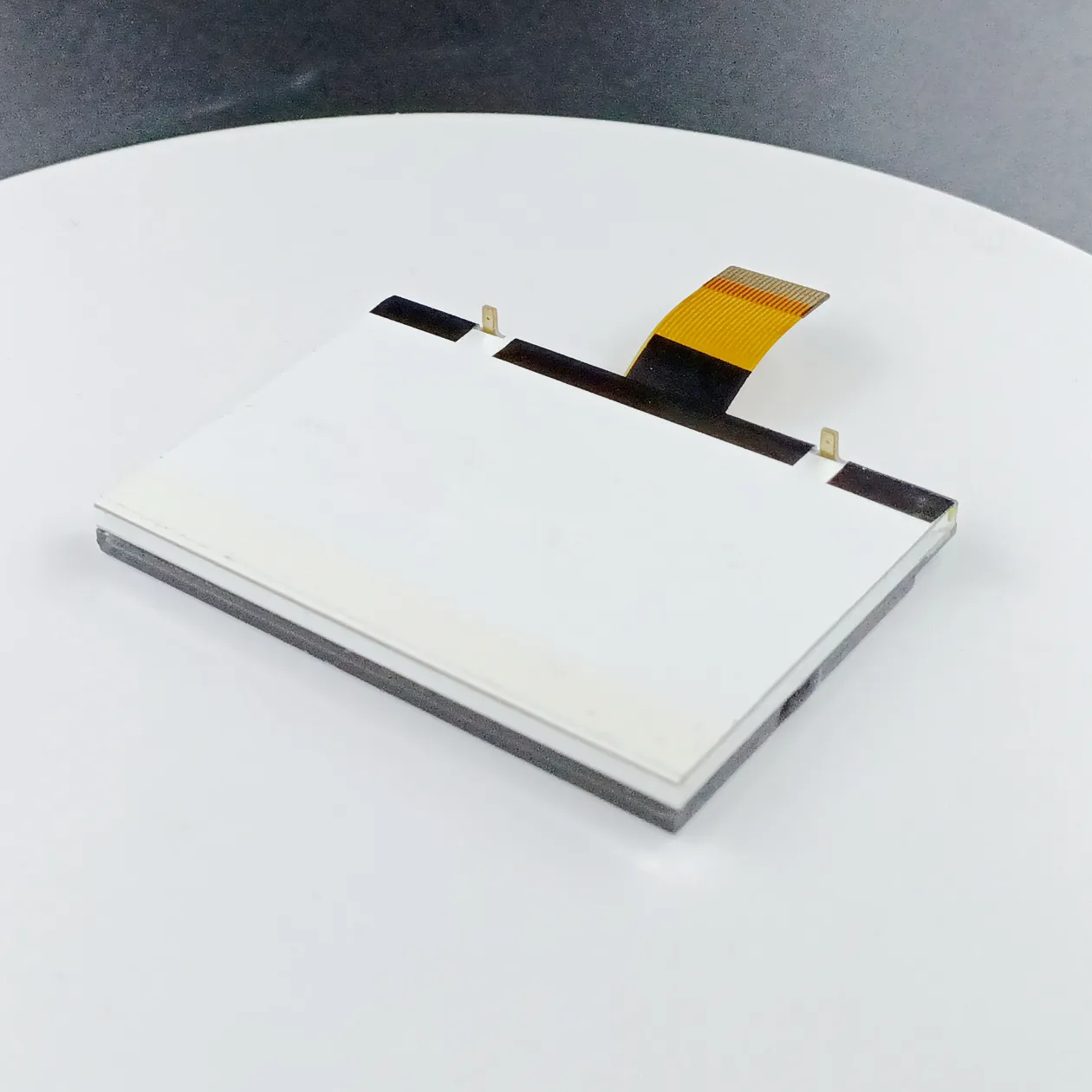

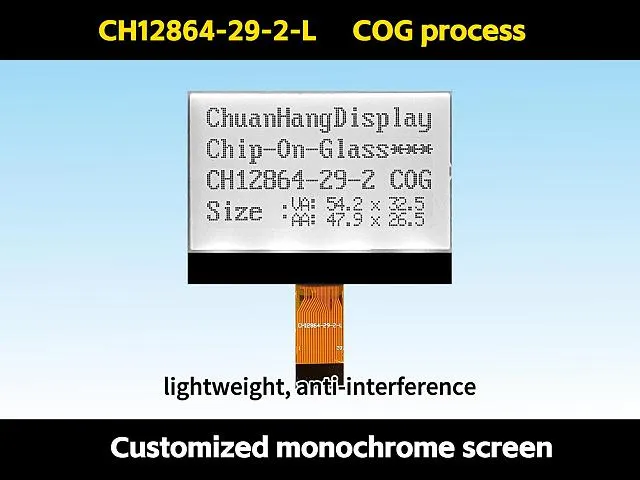

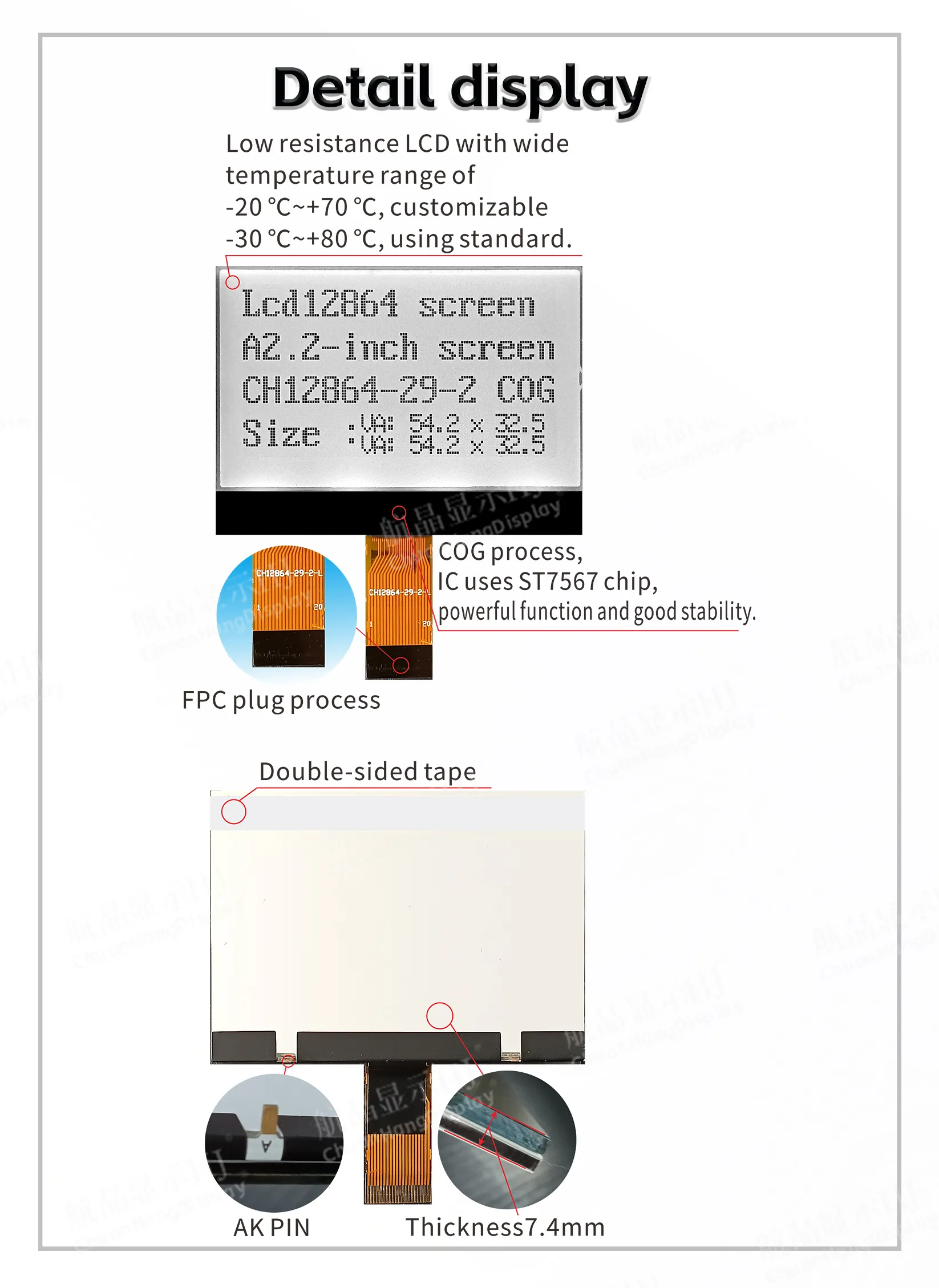

1.1 COG-Prozess, FPC-Flachbandkabel ist eine Steckschnittstelle, Produkt mit Hintergrundbeleuchtung, montiert, dünne Dicke und stabile Struktur.
1.2 IC verwendet ST7567. Es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA und Hintergrundbeleuchtungsstrom innerhalb von 60mA.
1.4 LED-Hintergrundbeleuchtungen A und K sind Leiterplatten, und A und K müssen separat mit 2,9V~3,0V betrieben werden.
1.5 Produkteigenschaften:
●Der eingebaute Anzeigedaten-RAM ist 64x128 Bits. Externe Kondensatoren erzeugen Boost.
●Das Kontrastverhältnis wird durch die Software von tief zu flach eingestellt.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x64 Punktmatrix. Sie können eine 4-Draht-SPI-Schnittstelle oder einen 8-Bit-Parallelport mit 6800-Timing oder 8080-Timing wählen.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/ändern/schreiben. 4-Draht-SPI-Schnittstellenkommunikation.
