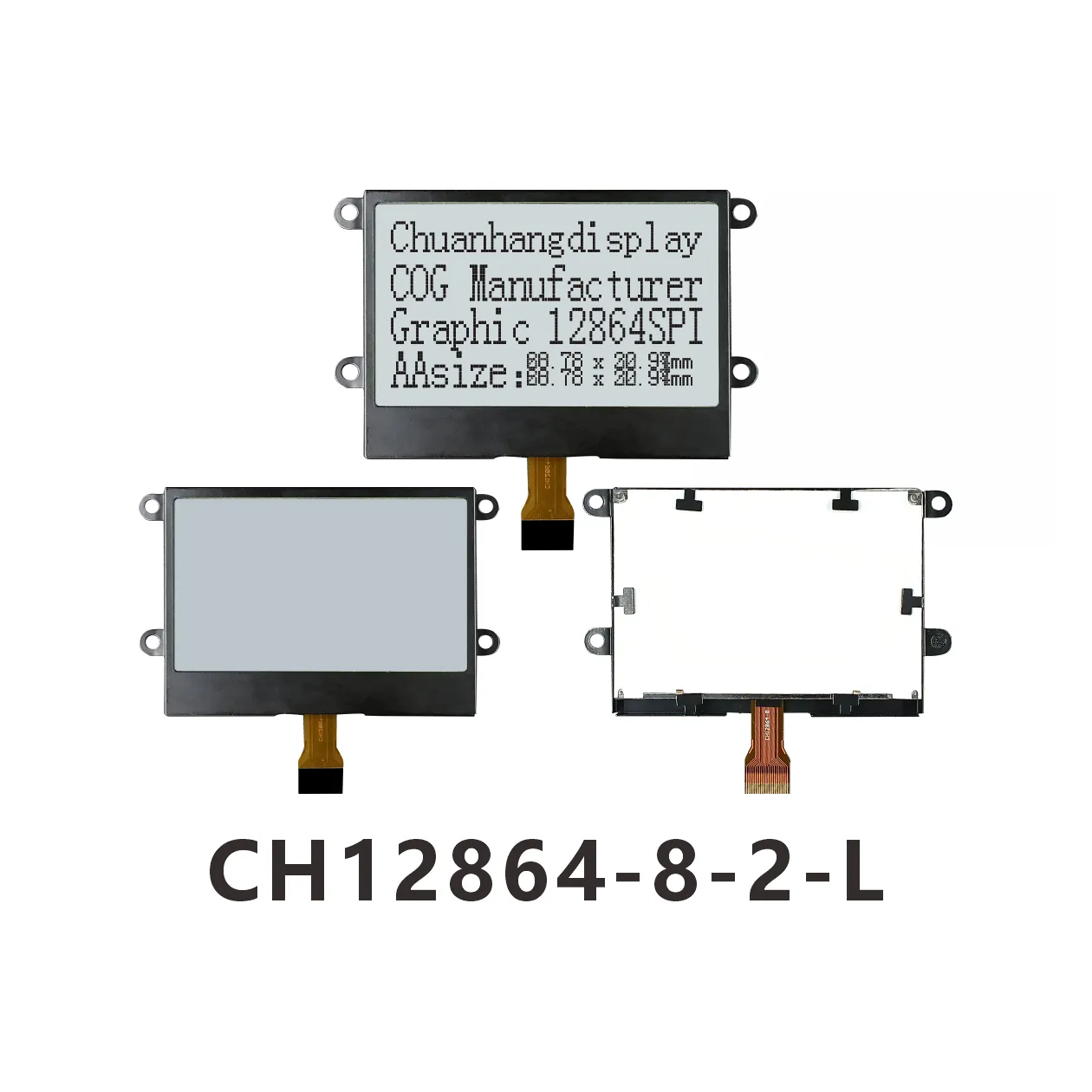

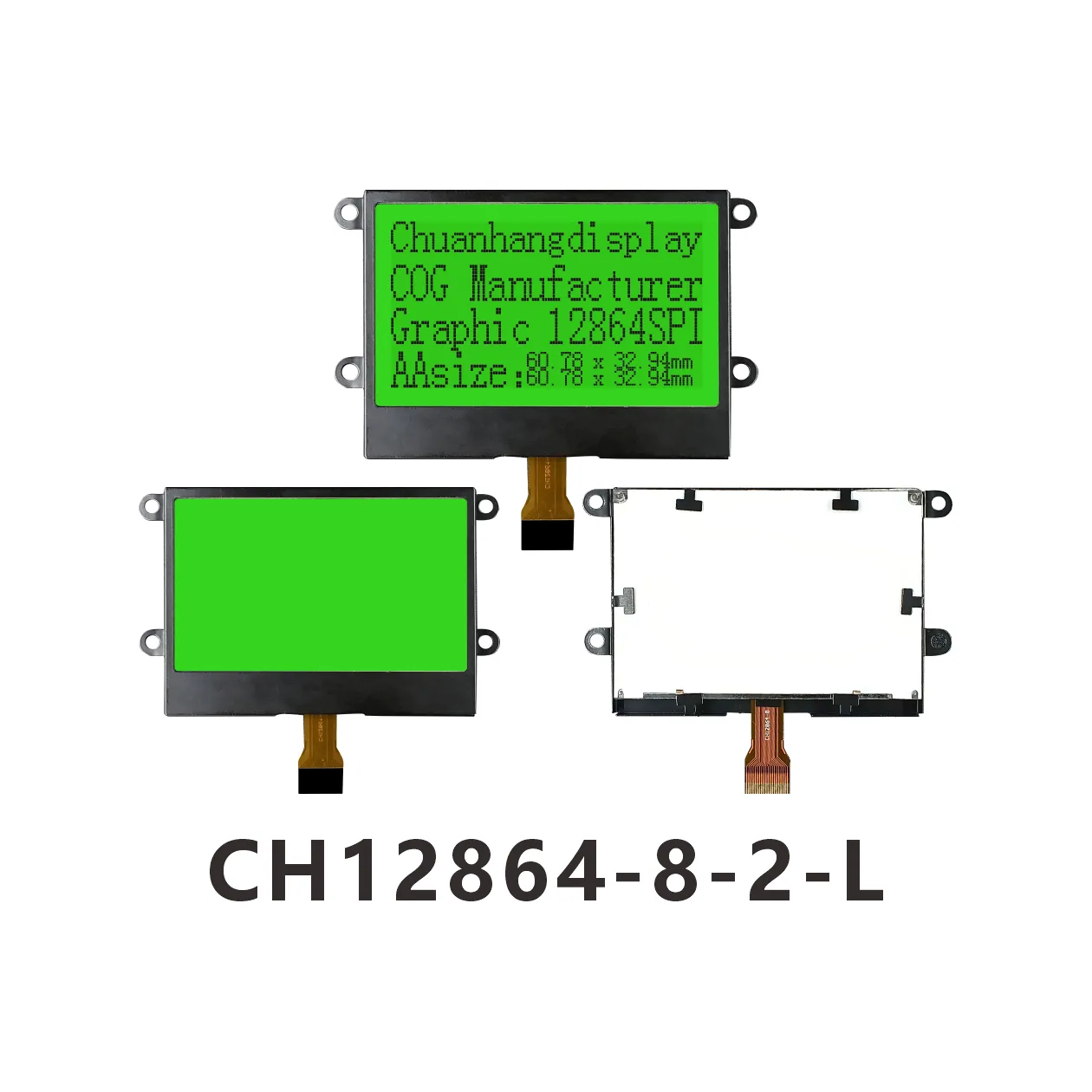

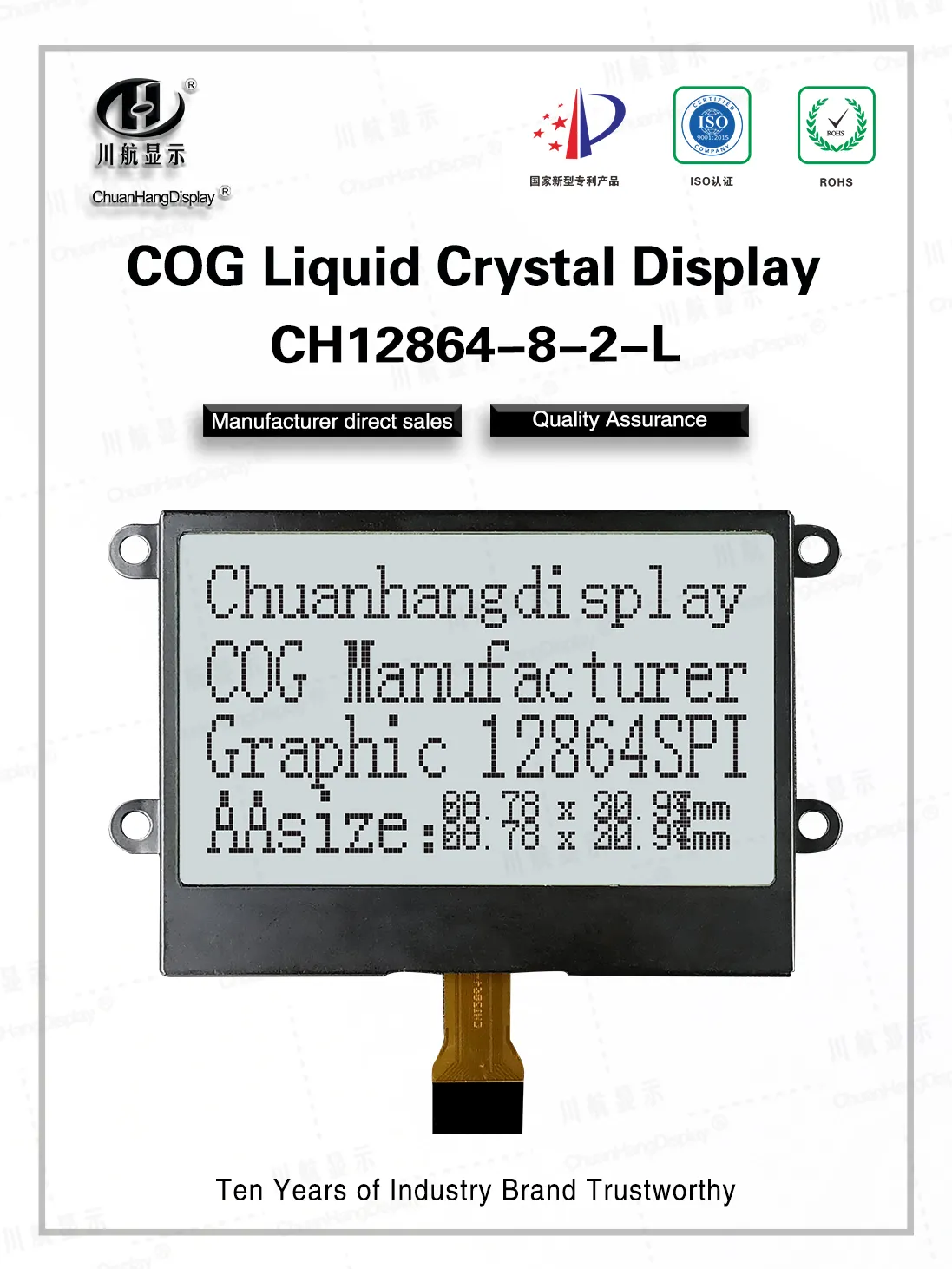

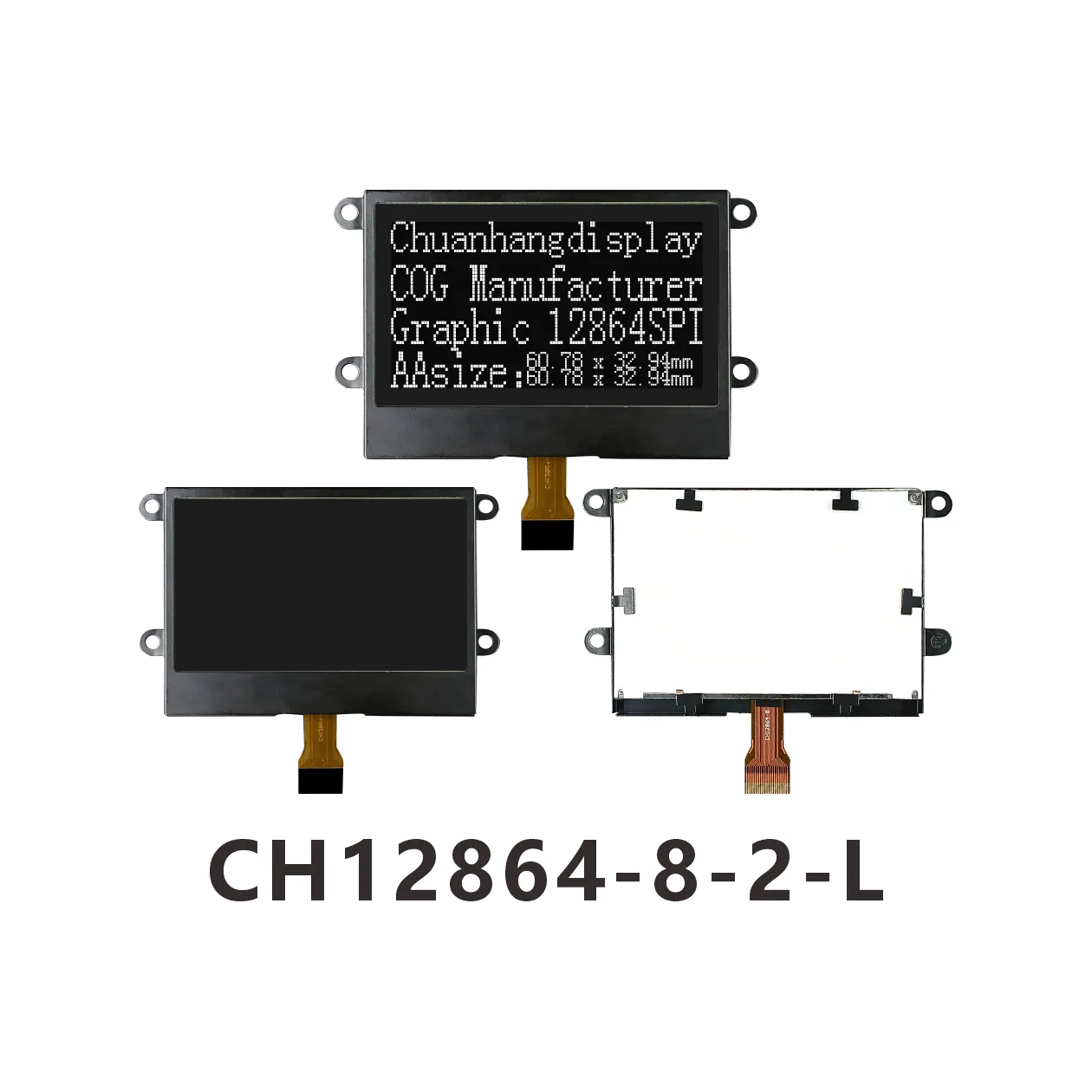

CH12864-8-2-L Cog 12864 Arduino
Produktbeschreibung

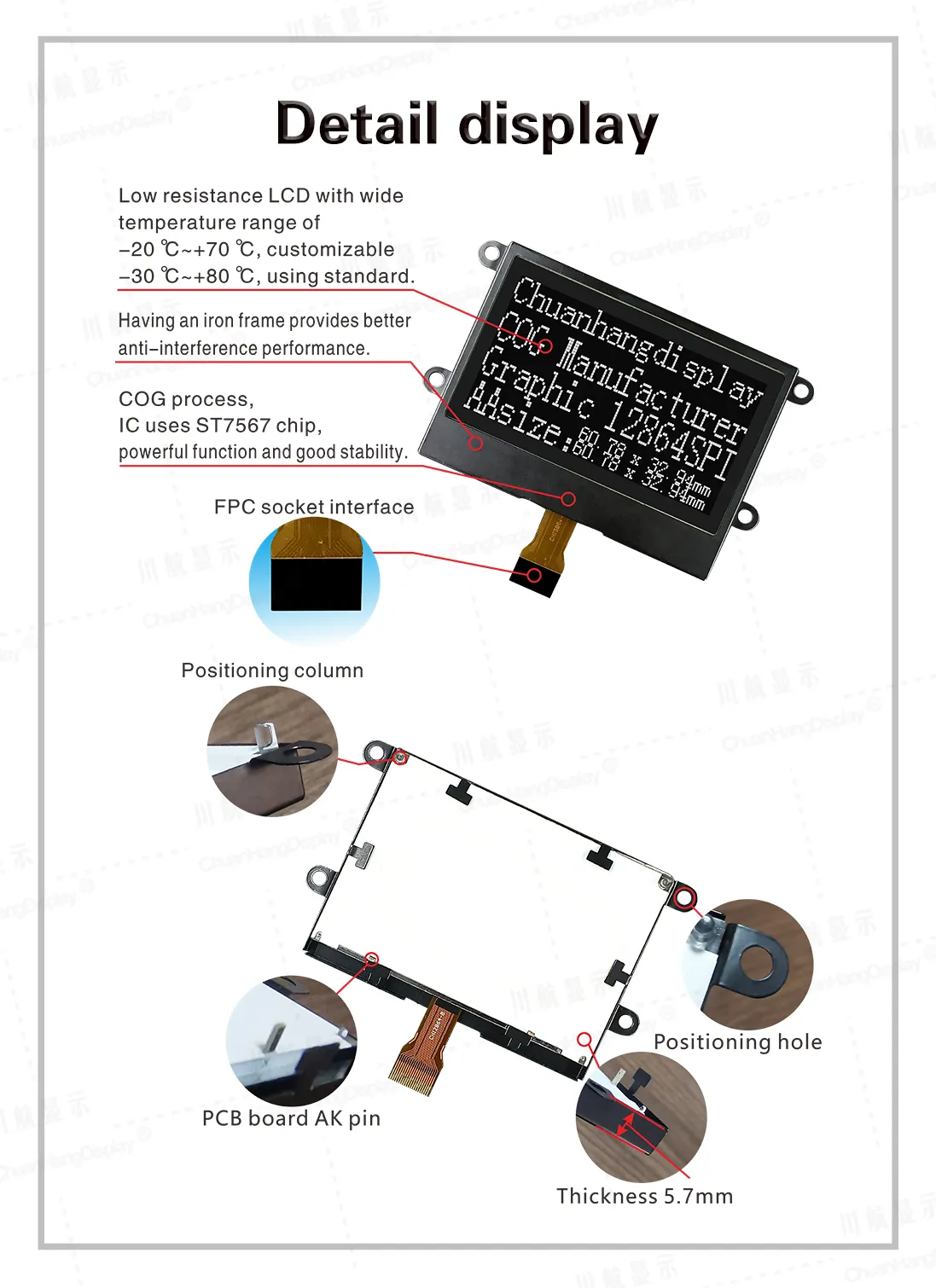

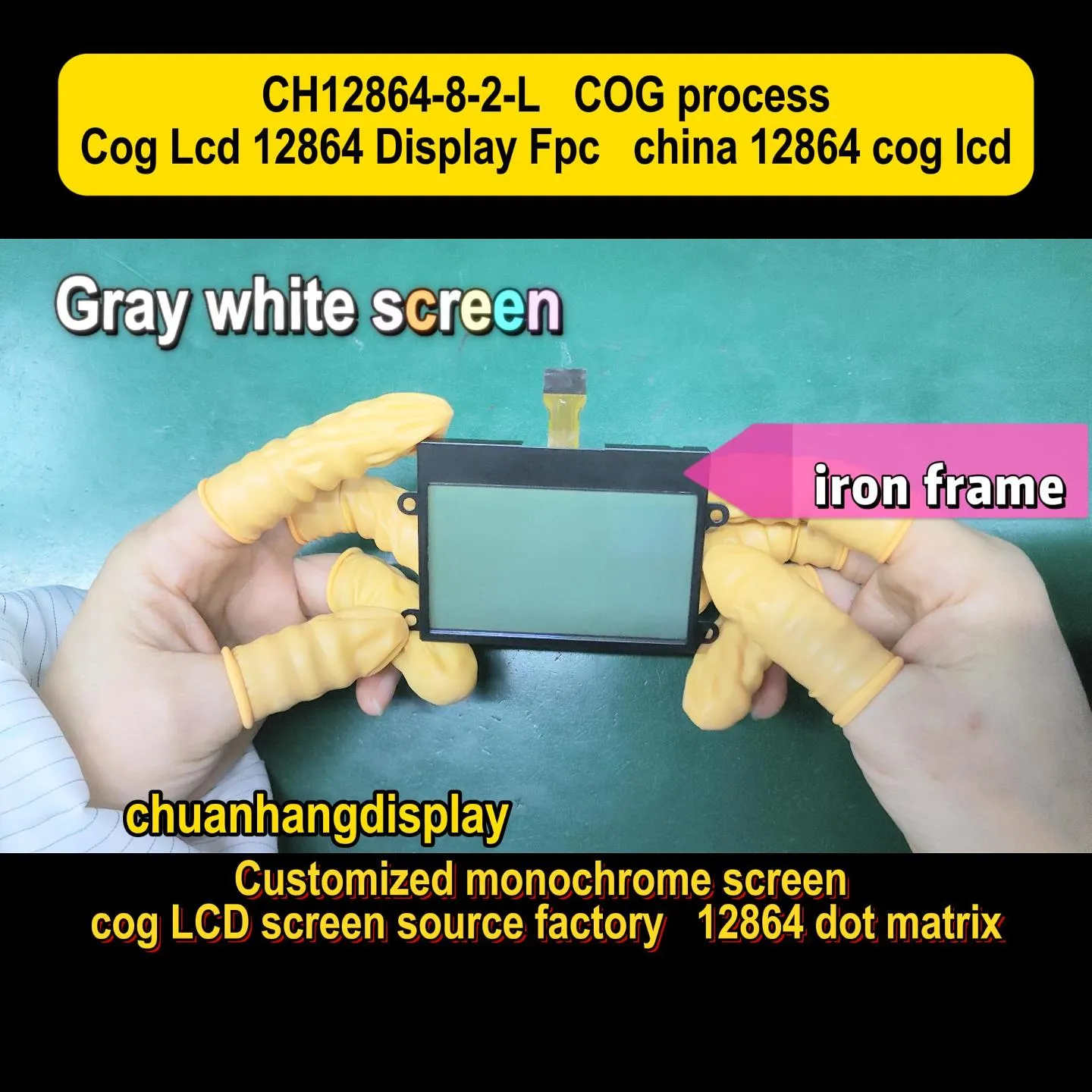

1.1 COG-Prozess, FPC-Weichdraht ist eine Steckschnittstelle, Produkt mit Hintergrundbeleuchtung, Eisenrahmen, montiert, dünne Dicke, stabile Struktur.
1.2 IC verwendet ST7567. Es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V-Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA und Hintergrundbeleuchtungsstrom innerhalb von 80mA.
1.4 LED-Hintergrundbeleuchtungen A und K sind PCB-Platinen, und A und K müssen separat mit 2,9V~3,0V versorgt werden.
1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 64x128 Bit.
●Externe Kondensatoren erzeugen Boost.
●Das Kontrastverhältnis wird durch die Software von tief nach flach eingestellt.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x64 Punktmatrix.

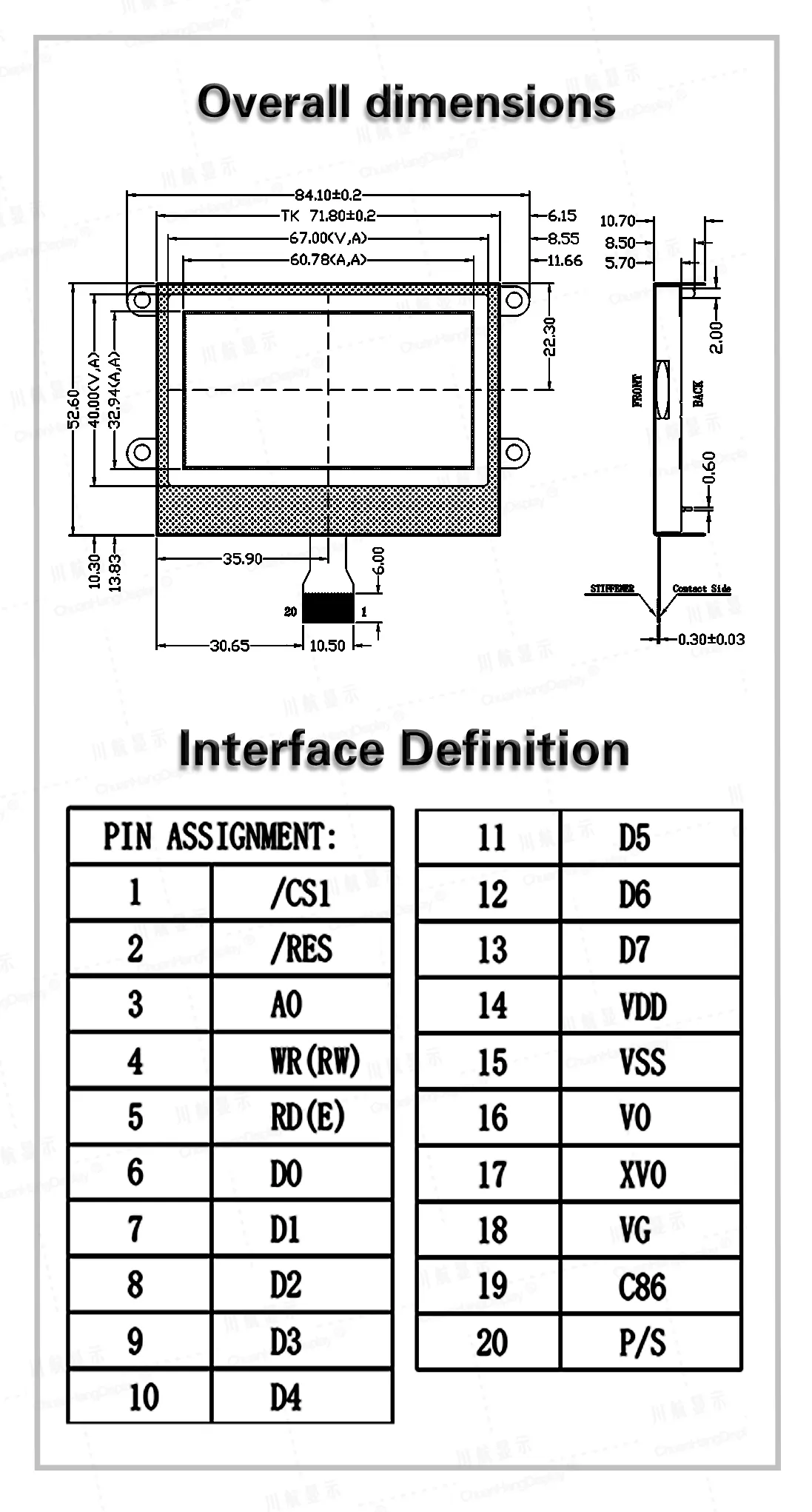

●Optionale 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing, die Schaltung kann konfiguriert werden.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/modifizieren/schreiben.
