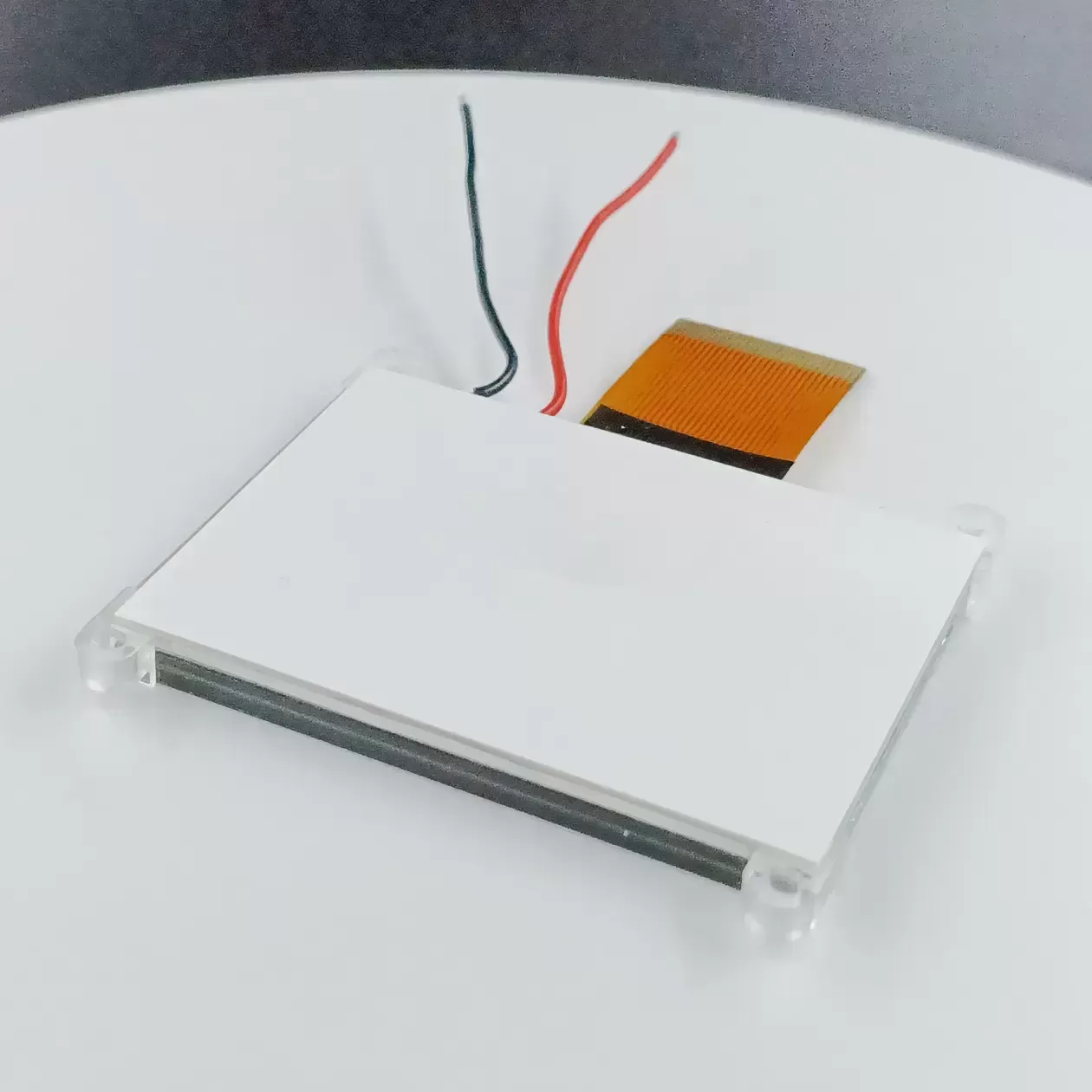

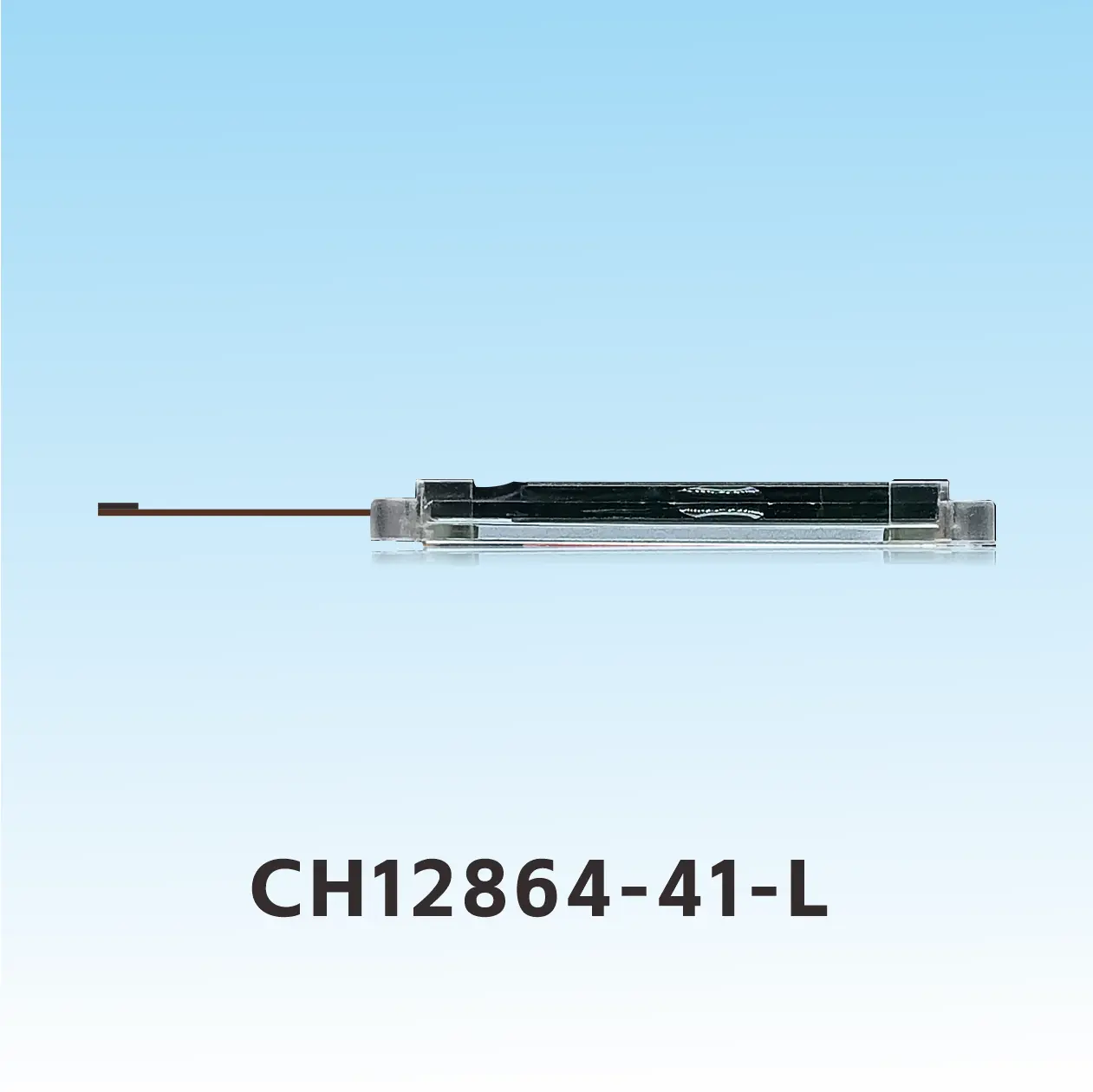

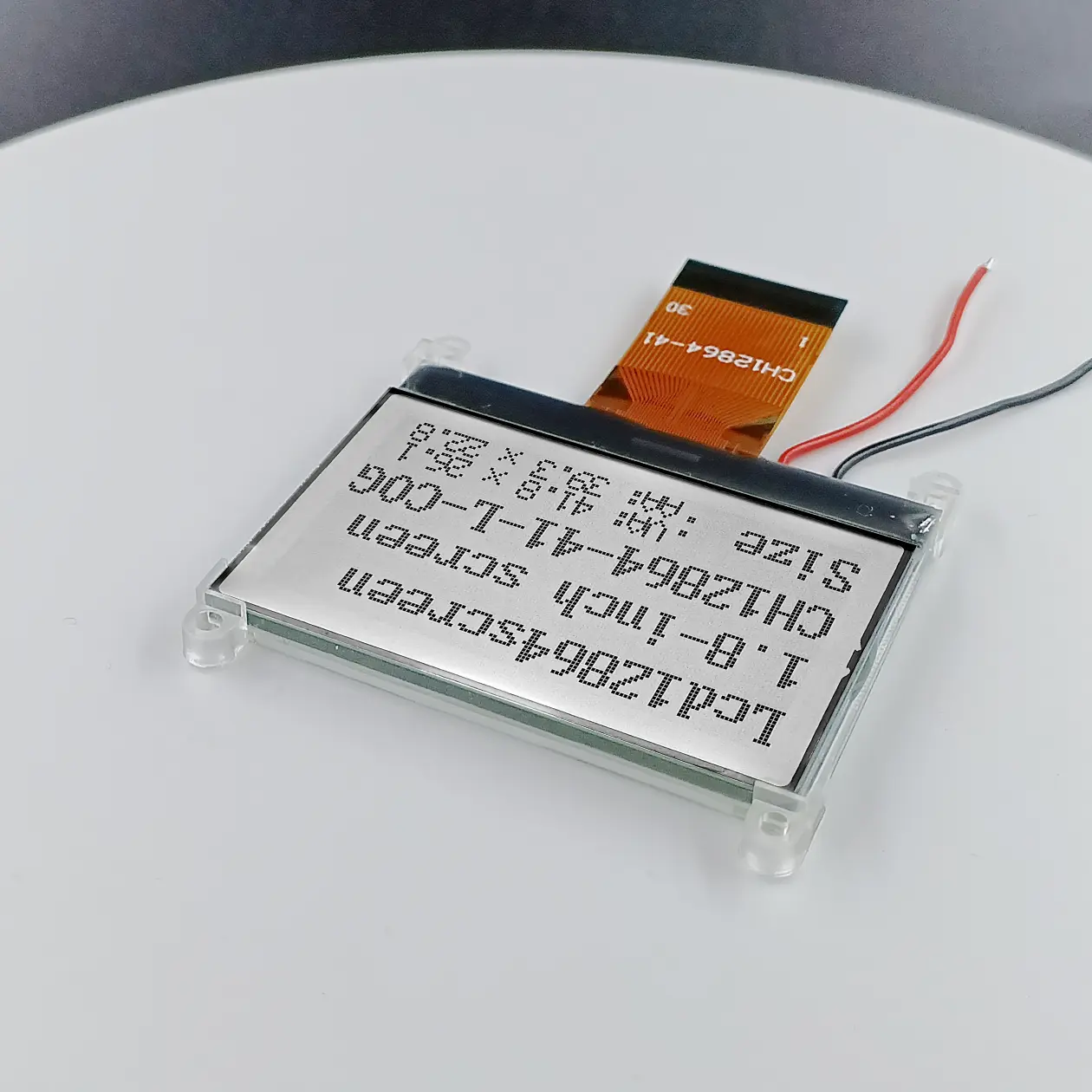

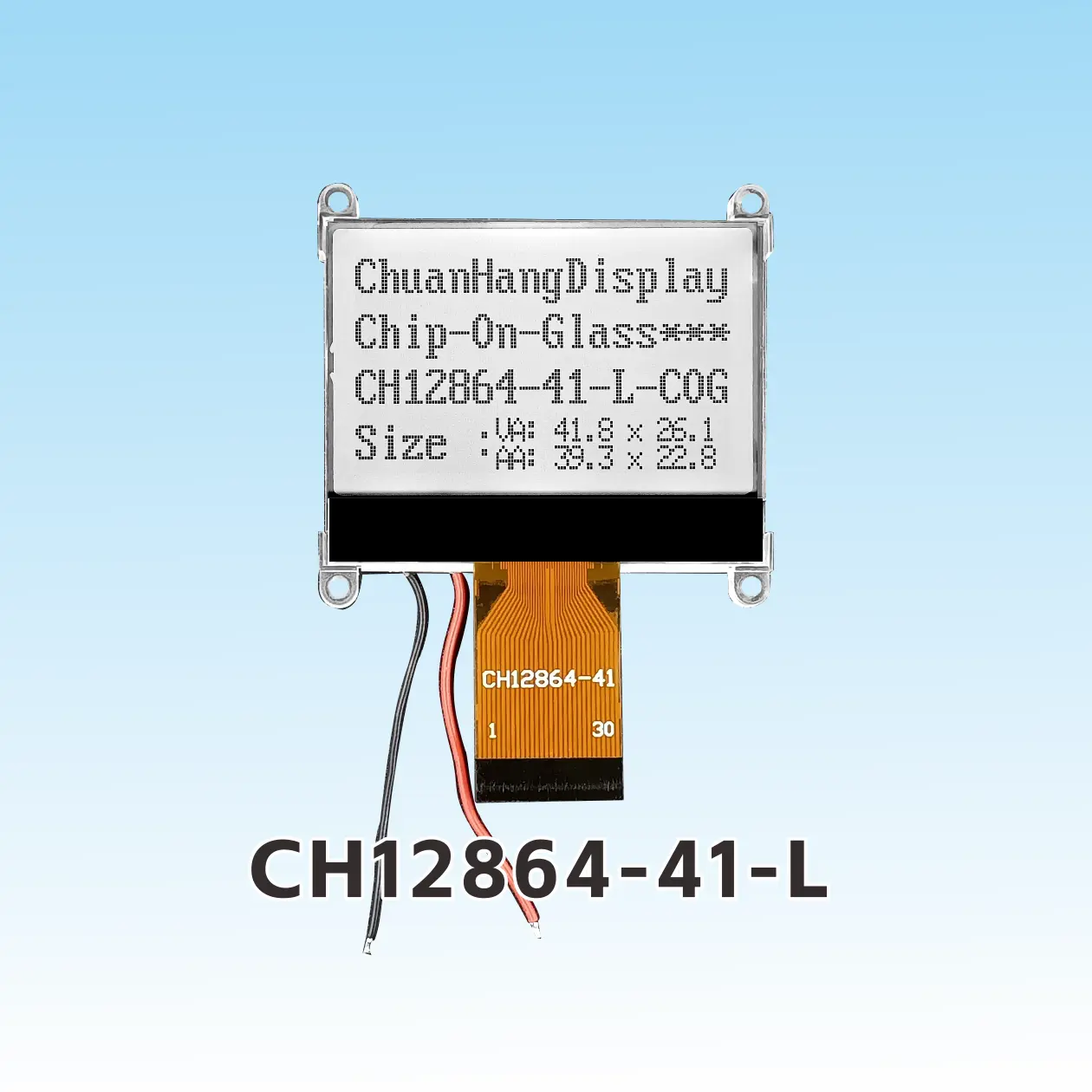

CH12864-41- L
Produktbeschreibung
1.1 COG-Prozess, FPC-Flachbandkabel verwendet einen Stecker, das Produkt enthält Hintergrundbeleuchtung, ist vormontiert, hat ein dünnes Profil und eine stabile Struktur.
1.2 Der IC verwendet den ST7565R-Chip, der keinen eingebauten Zeichensatz hat; der Programmierer erstellt den Zeichensatz.
1.3 Niedriger Stromverbrauch, 3,3V Strommodus, Hintergrundbeleuchtungsstrom ist weniger als 1mA, wenn die Hintergrundbeleuchtung aus ist, und zwischen 60mA und 1mA, wenn die Hintergrundbeleuchtung an ist.
1.4 Die roten und weißen LEDs (A und K) benötigen eine separate Stromversorgung von 2,9V~3,0V.
1.5 Produkteigenschaften:
· Internes Anzeigedaten-RAM ist 64x128 Bits.
· Externer Kondensator erzeugt Spannungsboost.
· Kontrasteinstellung ist softwaregesteuert.
· Zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
· Einzelbild ≤ 128x64 Punktmatrix.
· 8-Bit-Parallelschnittstelle oder 4-Leiter-SPI-Schnittstellenkommunikation.
· Reichhaltige Funktionalität: · Anzeige ein/aus und positive/negative Anzeigemodi.
