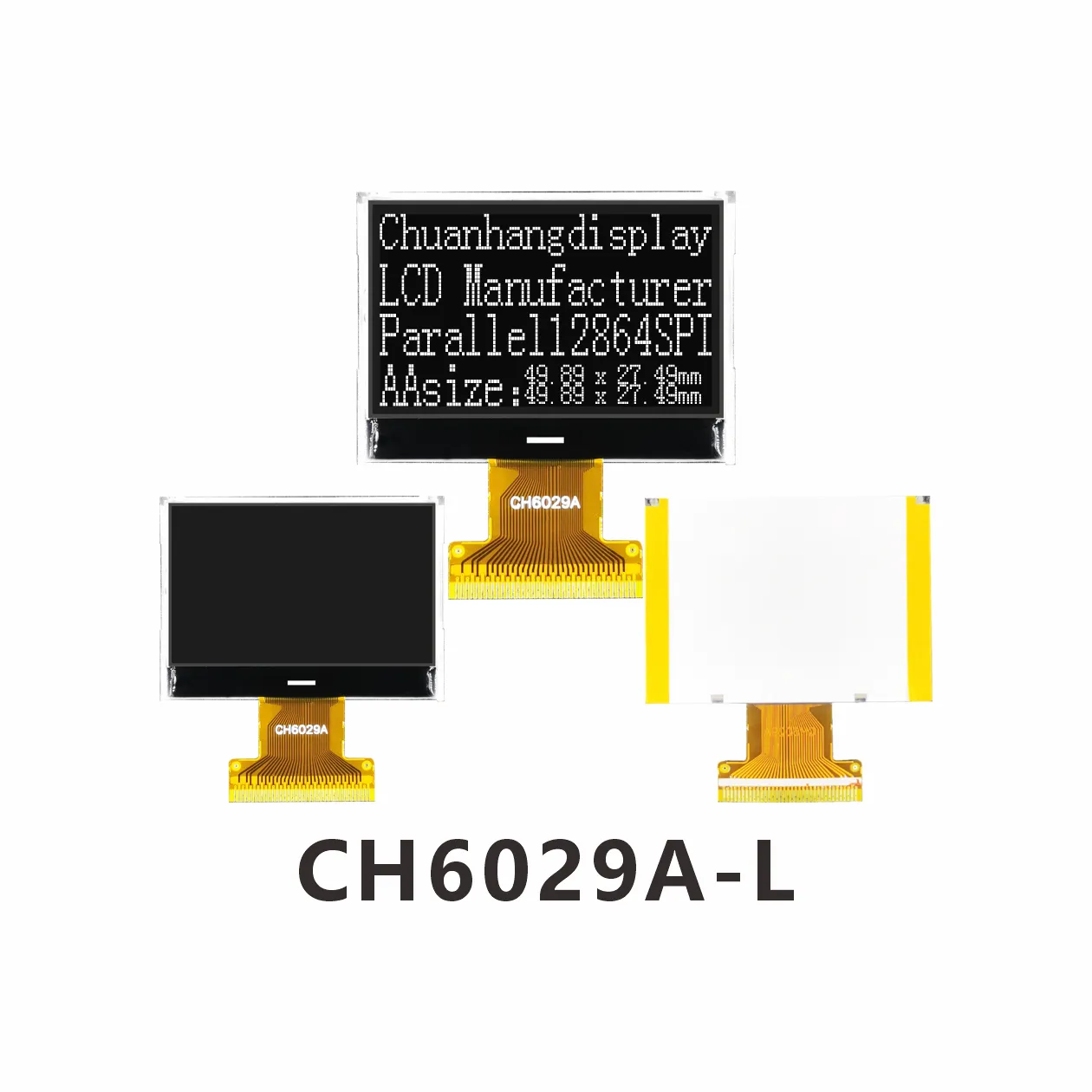

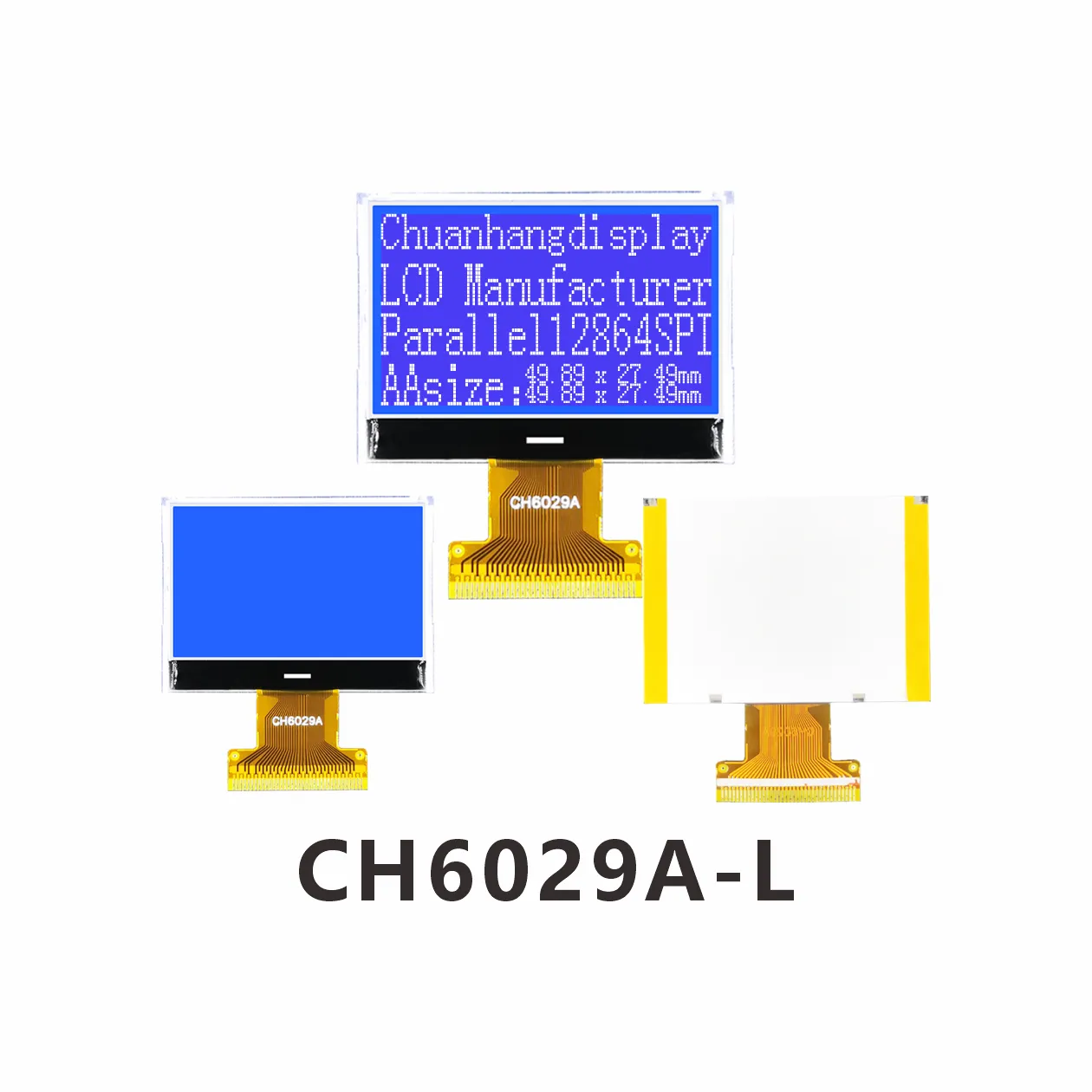

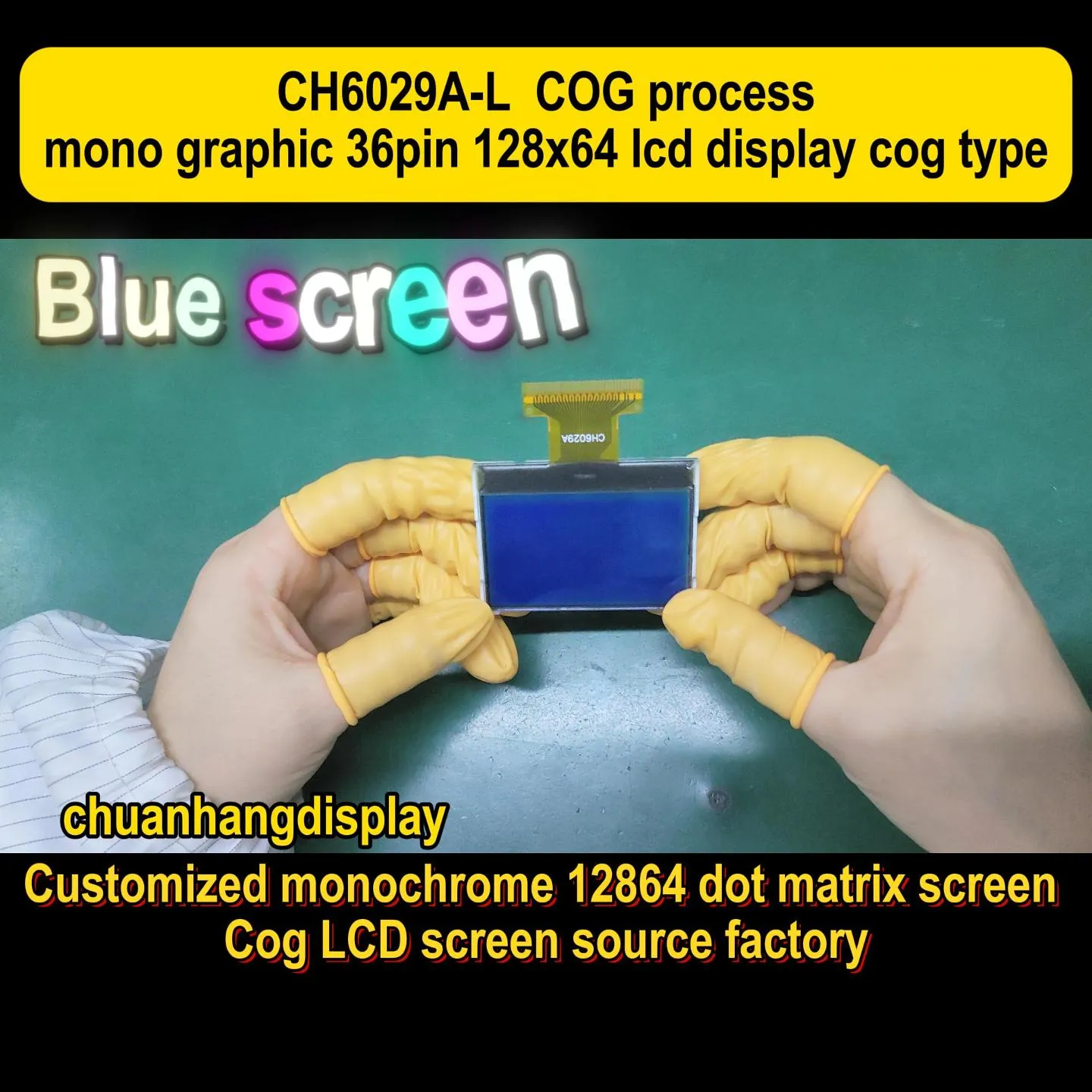

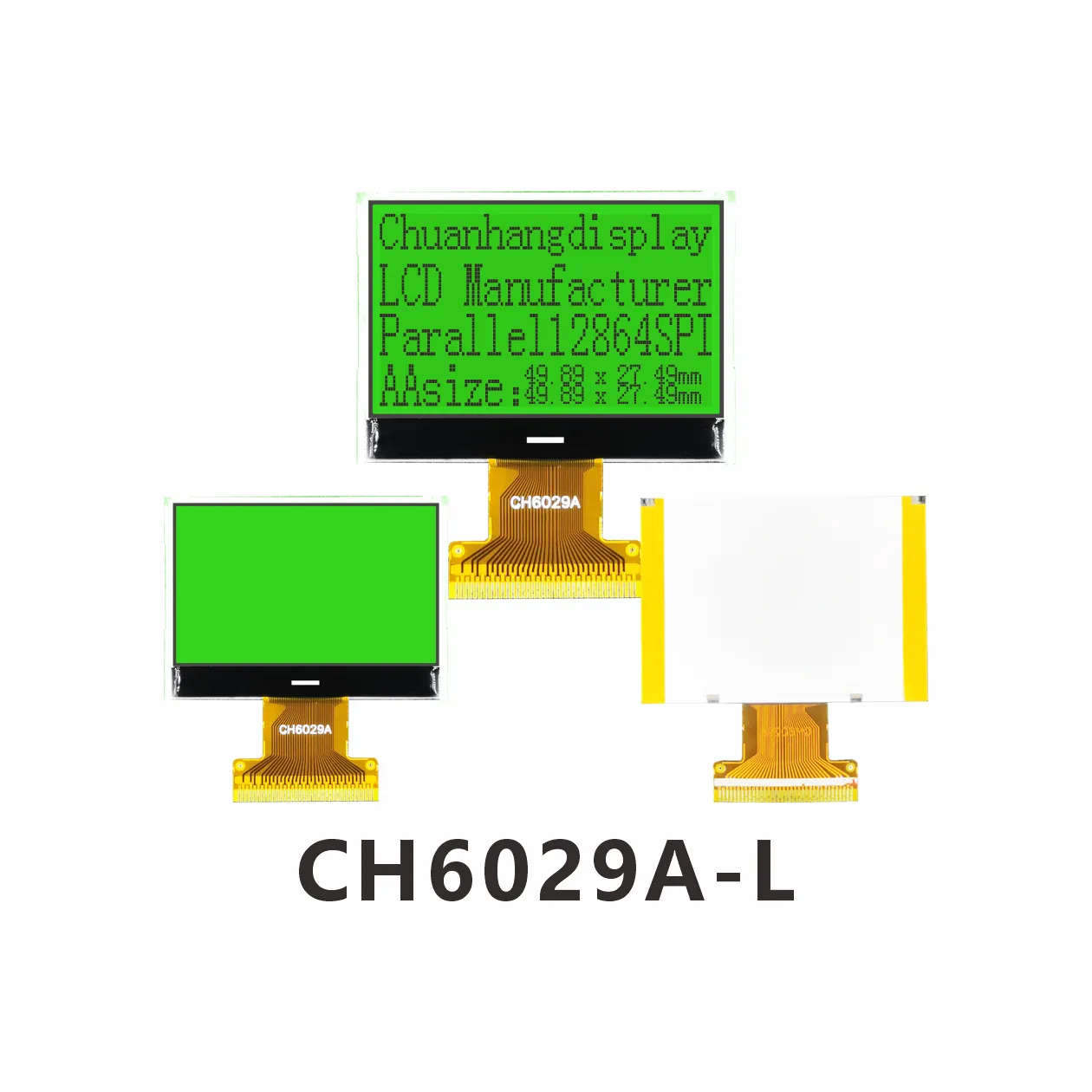

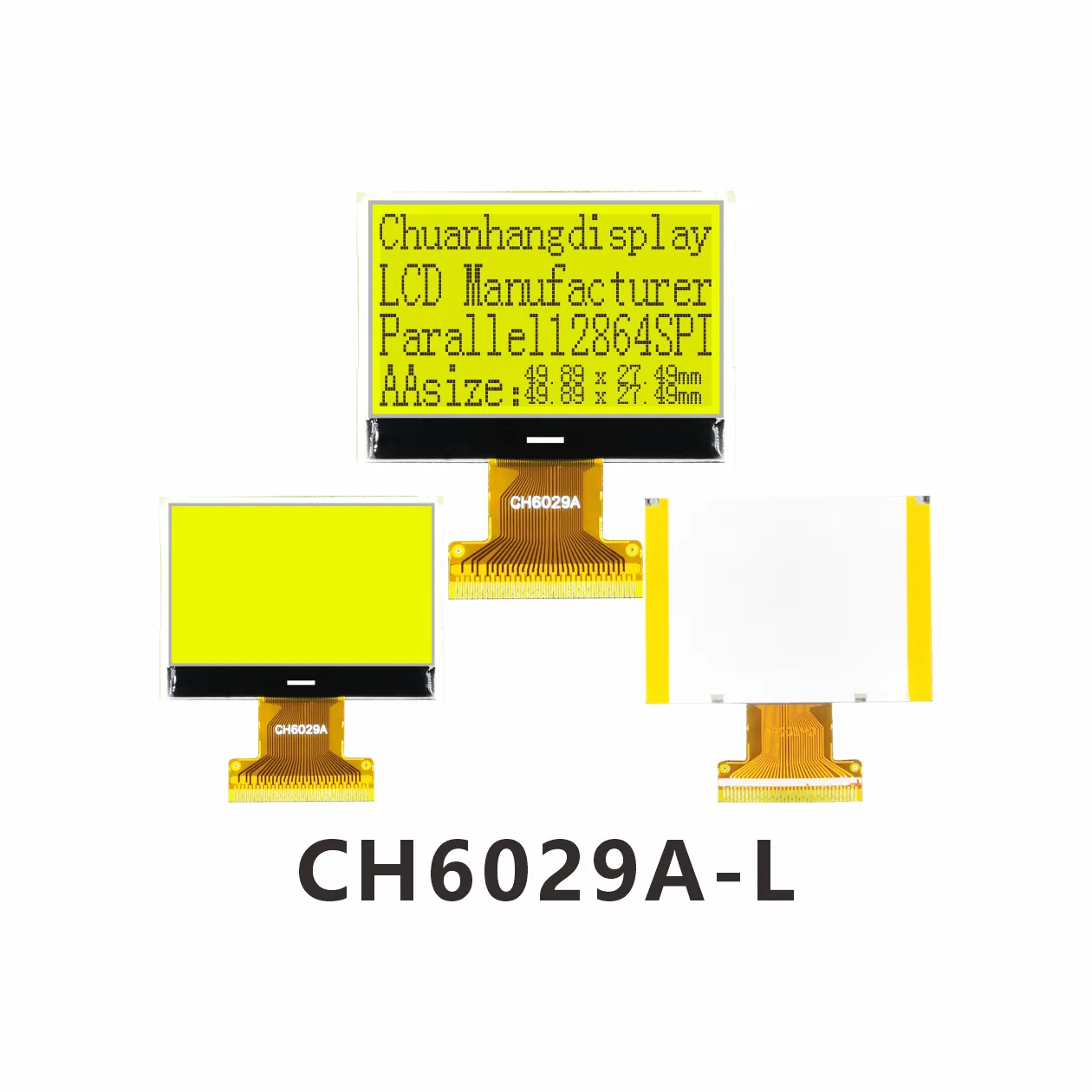

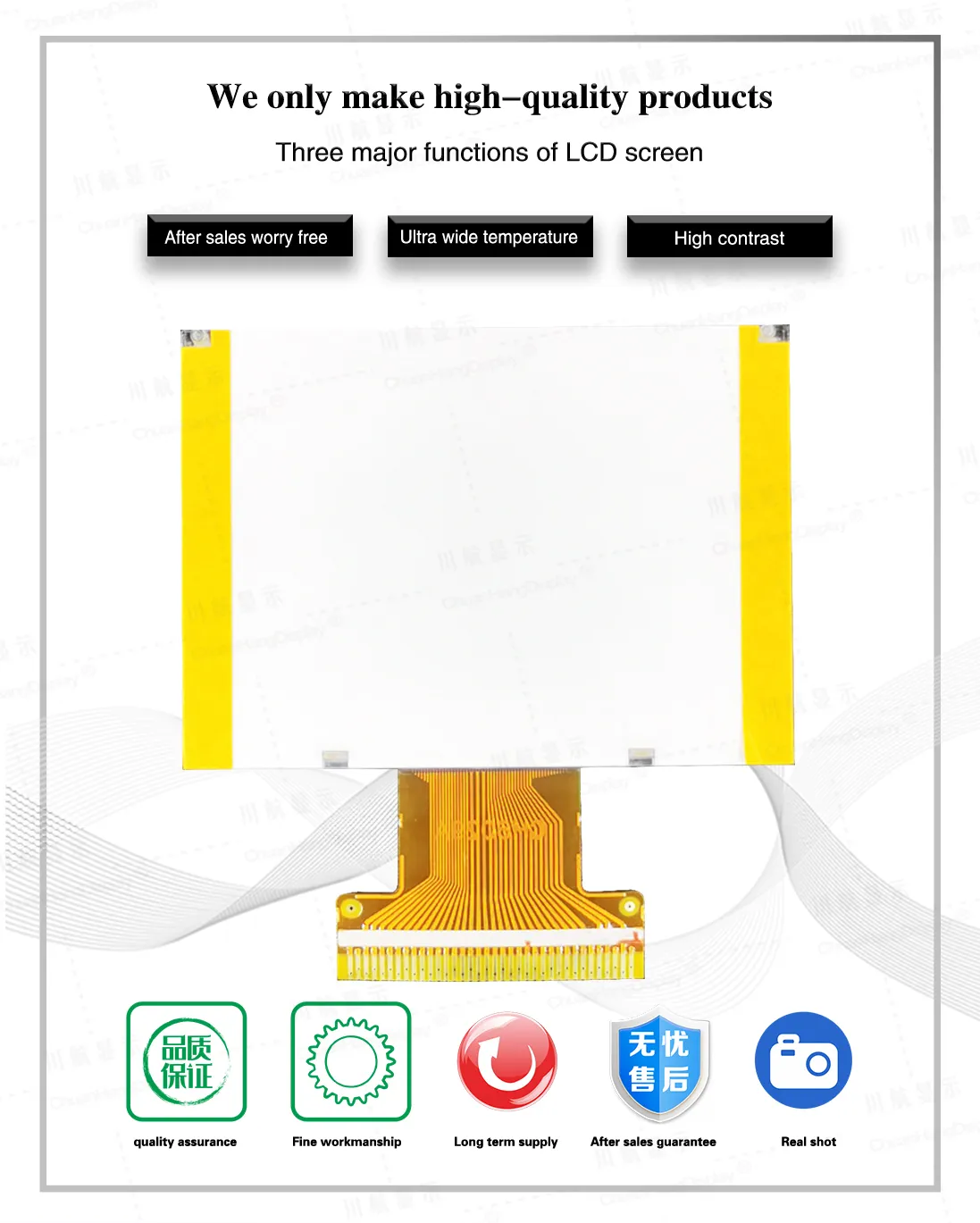

CH6029A-L Geschweißter Typ
Produktbeschreibung

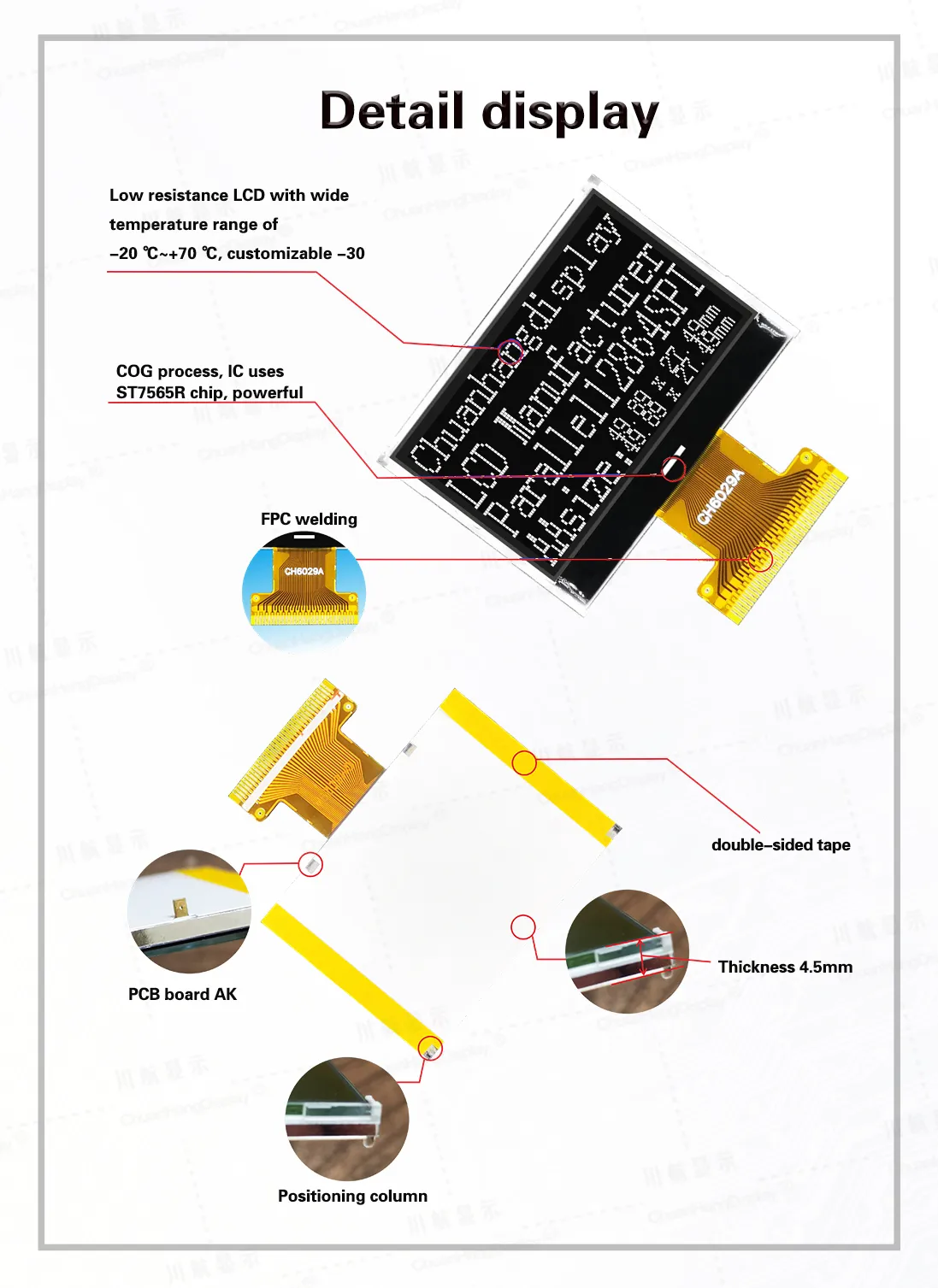

1.1 COG-Prozess, FPC-Flachbandkabel ist ein Schweißanschluss, das Produkt hat Hintergrundbeleuchtung, geringe Dicke und stabile Struktur.
1.2 IC verwendet ST7565R. Es gibt keine Schriftbibliothek im Chip, und der Programmierer erstellt seine eigene Schriftbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V-Strommodus, kein Hintergrundbeleuchtungsstrom unter 1mA und Hintergrundbeleuchtungsstrom unter 80mA.
1.4 LED-Hintergrundbeleuchtungen A und K sind PCB-Platinen. A und K müssen separat mit 2,9V bis 3,0V versorgt werden.
1.5 Produktmerkmale:
●Der eingebaute Anzeigedaten-RAM ist 64x128 Bits.
●Externe Kondensatoren erzeugen Boost.
●Das Kontrastverhältnis wird durch die Software von tief bis flach eingestellt.
●Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦128x64 Punktmatrix.

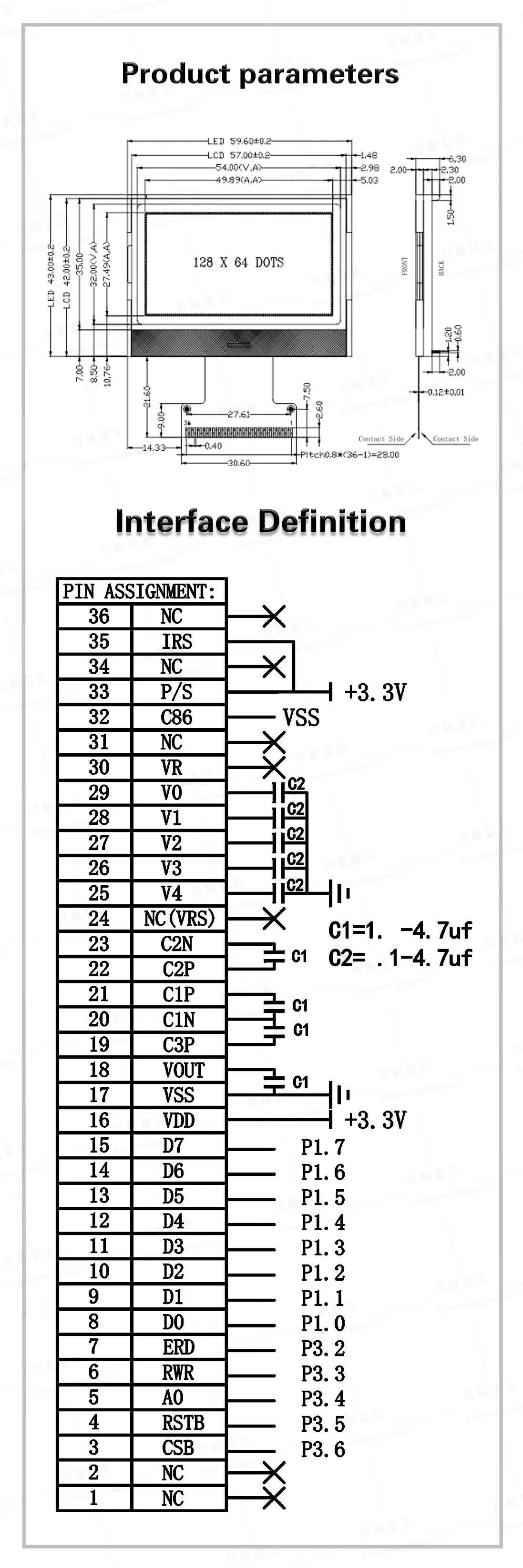

●Optional 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing, die Schaltung kann konfiguriert werden.
●Reichhaltige Funktionen: Die Schnittstelle zeigt an/aus, vorwärts/rückwärts Anzeige, lesen/modifizieren/schreiben.
