Monochrome-Grafikanzeigen bleiben eine dominierende Mensch-Maschine-Schnittstelle in industriellen Steuergeräten, medizinischen Diagnosetools, Stromverteilungsterminals und kommerziellen Testgeräten. Unter den Standardformaten für monochrome Anzeigen balanciert die 128x64-Punktmatrixauflösung die lesbare Informationsdichte mit einem geringen Rechenaufwand auf den Host-Mikrocontrollern. Die Implementierung einer Anzeigeeinheit wie der CH12864 erfordert ein tiefes Verständnis von Siliziumcontrollern, Bus-Schnittstellenstandards, optischen Konfigurationen und Verhalten der Stromschienen, um eine stabile Leistung über mehrjährige Gerätelaufzeiten zu erreichen.
Die Betriebsfähigkeit eines 128x64-monochromen Moduls hängt direkt von den integrierten Treiber-/Controller-ICs ab, die auf der Leiterplatte (Chip-on-Board, COB) oder direkt auf dem Glassubstrat (Chip-on-Glass, COG) montiert sind. Module, die die CH12864-Plattform verwenden, nutzen in der Regel eine von drei gängigen Siliziumarchitekturen, die jeweils spezifische Speicherzuordnungen und Firmware-Handling-Routinen erfordern.
Doppeltreiberkonfigurationen, die historisch auf den KS0108 oder kompatiblen Architekturen wie dem SBN0064G basieren, teilen den 128-Spalten-Horizontale Raum in zwei separate 64-Pixel-Segmente. Jedes Segment wird von einem unabhängigen internen Treiber-IC mit seiner eigenen Chip-Select-Leitung (CS1 und CS2) gesteuert. Der Display-Daten-RAM (DDRAM) in jedem Controller ist in 8 vertikale Seiten (Seite 0 bis Seite 7) organisiert, wobei jedes Byte eine 8-Pixel hohe vertikale Spalte darstellt. Das Schreiben eines vollständigen Frames erfordert Firmware-Routinen, um zwischen CS1 und CS2 zu wechseln, Seitenadressen und Spaltenadressen sequenziell von 0 bis 63 für jede Seite einzustellen.
Ein-Chip-Controller mit integrierten Schriftarten-ROMs, wie der ST7920, bieten zwei Betriebsmodi: den Standardgrafik-Punktmatrixmodus und den alphanumerischen Textmodus, der Standard-Chinesische Zeichensätze (GB2312) neben alphanumerischen ASCII-Tabellen enthält. Im Zeichenmodus überträgt das Host-System Standard-Zeichencodes anstelle von Rohpixel-Bitmaps, was die Last des Host-Prozessors und den Speicherverbrauch erheblich reduziert. Der Grafikmodus auf dem ST7920 nutzt einen linearen Display-RAM-Adressenraum, in dem horizontale Linien direkt über vertikale und horizontale Koordinatenregister adressiert werden, was grundlegende geometrische Zeichnungsroutinen optimiert.
COG-orientierte Controller, wie der ST7565 oder UC1701, stellen eine stromsparende, kompakte Alternative für tragbare oder platzbeschränkte Geräte dar. Diese Controller arbeiten nativ mit 3,3V Logikpegeln und integrieren hoch effiziente interne DC-DC-Ladepumpen, Kontrastregelregister und Temperaturkompensationsschaltungen. Die Speicherzuordnung in diesen ICs organisiert die 64 vertikalen Reihen in acht 8-Bit horizontale Seiten, die die gesamte 128-Pixel-Breite kontinuierlich abdecken und die Notwendigkeit einer geteilten Chip-Select-Leitungs-Multiplexierung beseitigen.
Die Kommunikation des Hosts mit dem CH12864-Displaymodul erfolgt über parallele oder synchrone serielle Protokolle. Die Auswahl der richtigen Schnittstelle bestimmt den Input/Output (I/O) Pin-Aufwand auf dem Mikrocontroller, die Kompatibilität mit Direct Memory Access (DMA) und die gesamte Frame-Update-Durchsatzrate.
6800-Serie 8-Bit parallele Schnittstelle: Verwendet eine Enable (E) Strobe-Leitung, einen Read/Write (R/W) Auswahl-Pin, eine Registerauswahl (RS / A0) Leitung und einen 8-Bit-Datenbus (D0-D7). Daten werden am fallenden Rand des Enable-Signals erfasst, wenn R/W niedrig ist.
8080-Serie 8-Bit Parallel-Schnittstelle: Verwendet unabhängige Lese (/RD) und Schreib (/WR) aktive Niedrigpegel-Strobesignale zusammen mit der Registerauswahl und dem 8-Bit-Datenbus. Schreibzyklen erfolgen am steigenden Rand des /WR-Pulses.
3-Draht- und 4-Draht-SPI (Serial Peripheral Interface): Beruht auf Serial Clock (SCLK), Master Output Slave Input (MOSI / SID), Chip Select (/CS) und einem optionalen Befehls-/Datenpin (A0 / RS). Die serielle Übertragung schont erheblich die GPIO-Ressourcen bei Mikrocontrollern mit geringer Pinanzahl, obwohl die Bildwiederholraten proportional mit den niedrigeren Taktraten abnehmen.
Bus-Timing-Parameter bestimmen die Kommunikationszuverlässigkeit. Parallele Operationen erfordern strikte Einhaltung der Anforderungen an die Breite des Aktivierungsimpulses (typischerweise 200 ns bis 500 ns Minimum, abhängig von der Prozessgeneration des Controllers), Adressaufbauzeiten vor der Aktivierung (mindestens 20 ns bis 40 ns) und Datenhaltezeiten nach der Deaktivierung (mindestens 10 ns bis 20 ns). Das Überschreiten dieser Timing-Grenzen unter maximalen MCU-Betriebsfrequenzen führt zu intermittierenden Pixelbeschädigungen, fehlgeschlagenen Initialisierungssequenzen oder verlorenen Befehlsbytes. Die Anbindung eines Hochgeschwindigkeits-ARM Cortex-M oder RISC-V Prozessors, der über 100 MHz läuft, erfordert die Einfügung expliziter Bus-Wartezustände oder Hardware-GPIO-Verzögerungsschleifen, um die langsameren Reaktionszeiten der Flüssigkristall-Controller-ICs auszugleichen.
Die Beleuchtung der Betriebsumgebung, extreme Umgebungstemperaturen und die Zielbetrachtungswinkel bestimmen die Wahl der Flüssigkristallflüssigkeit und des Polarisatortyps für das CH12864-Modul.
Nematiks Flüssigkeitschemie bestimmt die Kontrastleistung, die Grenzen der Multiplexansteuerung und die Reaktionszeiten:

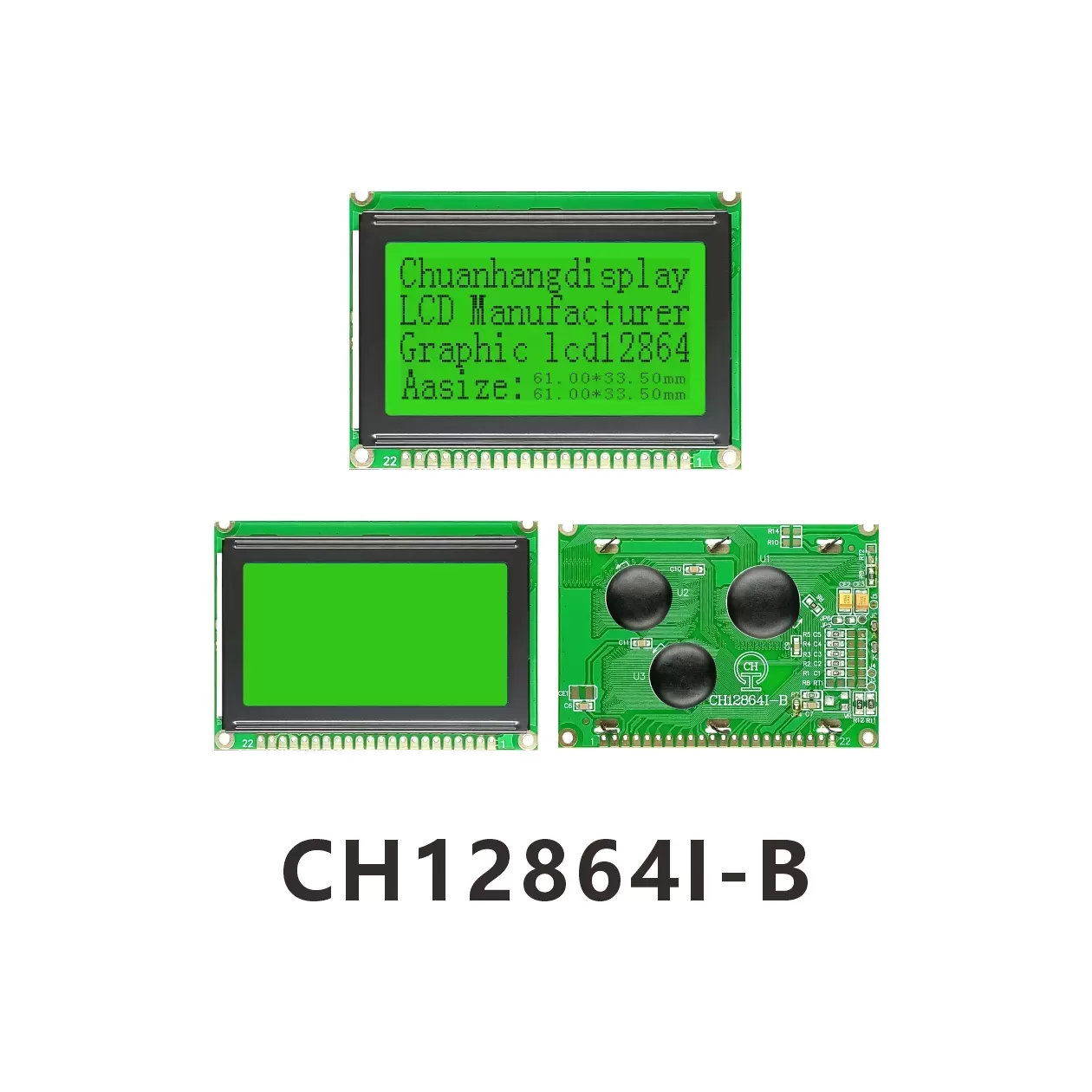

STN Gelb-Grün (Super Twisted Nematic): Bietet einen charakteristischen gelb-grünen Hintergrund mit dunklen blauen oder schwarzen Pixeln. Es liefert hohen Kontrast bei Umgebungslicht und funktioniert effizient mit standardmäßigen gelb-grünen LED-Hintergrundbeleuchtungen, was es zu einem Grundpfeiler für Versorgungsmessungen und grundlegende industrielle Geräte macht.
STN Blau Negativ: Verfügt über hellfarbige durchscheinende Pixel vor einem tiefblauen Hintergrund. Dieser Modus erfordert eine aktive Hintergrundbeleuchtung, um sichtbar zu bleiben, und wird häufig in Inneninstrumenten und audio-visuellen Überwachungskonsolen spezifiziert.
FSTN (Film-kompensiertes Super Twisted Nematic): Integriert einen optischen Verzögerungsfilm, um die Farbdispersion zu neutralisieren, was zu scharfen schwarzen Zeichen auf einem neutralen hellgrauen Hintergrund (positiver Modus) oder weißen Zeichen auf einem echten schwarzen Hintergrund (negativer Modus) führt. FSTN bietet höhere Kontrastverhältnisse (häufig über 8:1) und breitere Betrachtungswinkel als standardmäßige STN.
Polarisator-Konfigurationen legen fest, wie das Display externe und interne Beleuchtungsquellen nutzt. Reflexive Polarisatoren verlassen sich vollständig auf Umgebungslicht, wodurch der Stromverbrauch der Hintergrundbeleuchtung entfällt, was sich für außenbetriebenen batteriebetriebenen Logger eignet. Transmissive Polarisatoren benötigen eine kontinuierliche LED-Hintergrundbeleuchtung, um lesbar zu sein, und bieten maximale Helligkeit in dunklen Gehäusen. Transflective Polarisatoren kombinieren eine halbreflektierende Rückseite mit hoher Lichtdurchlässigkeit, wodurch die Lesbarkeit bei direkter Sonneneinstrahlung aufrechterhalten wird, während sie auch bei Dunkelheit durch das integrierte LED-Hintergrundbeleuchtungsarray eine klare Lesbarkeit ermöglichen.
Die Betrachtungsrichtung gibt den Winkel des maximalen Kontrasts relativ zur normalen Ebene des LCD-Glases an. Standardmäßige Fertigungsformate definieren entweder 6 Uhr (Unteransicht, geeignet für Displays, die unter Augenhöhe des Bedieners installiert sind) oder 12 Uhr (Oberansicht, geeignet für freistehende oder niedrig montierte Steuergehäuse). Eine Fehlanpassung zwischen dem physischen Installationswinkel und der optischen Betrachtungsrichtung führt zu Kontrastumkehrung und unlesbaren Benutzeroberflächen.
Die Flüssigkristallflüssigkeit benötigt ein internes Betriebspotential (VLCD oder V0), das deutlich höher ist als die Standard-3,3V- oder 5,0V-Logikversorgungen (VDD). Standard-5V-COB-Iterationen des CH12864-Moduls erzeugen typischerweise diese Antriebsspannung durch einen integrierten negativen Spannungsregler (wie einen 7660 Ladungspumpen-IC), um ein negatives Potential (VEE) bis zu -5V oder -10V bereitzustellen. Die netto Flüssigkristall-Antriebsspannung, gemessen als VDD minus V0, liegt generell im Bereich von 8,5V bis 10,5V bei Raumtemperatur für ein 1/64 Duty-Cycle Display.
Die Viskosität des Flüssigkristalls nimmt ab, wenn die Betriebstemperaturen sinken, was eine höhere Antriebsspannung erfordert, um die Flüssigkeitsorientierung innerhalb akzeptabler Reaktionsfenster zu wechseln. Umgekehrt verringern erhöhte Temperaturen die Viskosität der Flüssigkeit, was die Schwellenwertspannung für die molekulare Neuausrichtung senkt; das Versäumnis, VLCD unter hohen thermischen Belastungen zu reduzieren, führt zu Hintergrundgeisterbildern und erheblichem Kontrastverlust.
Industrielle Installationen, die großen thermischen Schwankungen (-20°C bis +70°C oder erweiterte Bereiche von -30°C bis +80°C) ausgesetzt sind, müssen ein dynamisches Kontrastmanagement implementieren. Dies kann durch externe negative Temperaturkoeffizienten (NTC) Thermistor-Feedback-Netzwerke im V0-Biasing-Kreis oder über integrierte Temperatursensorregister in fortschrittlichen Displaymodulen von Herstellern wie Chuanhang Display erreicht werden. Die Modulation der Antriebsspannung um etwa -0,05% bis -0,1% pro Grad Celsius sichert stabilen Kontrast ohne manuelle Benutzeranpassung bei wechselnden Betriebsbedingungen.
Hardware-Entwickler können zwischen zwei primären mechanischen Formfaktoren basierend auf den Gehäuseabmessungen, Montageabläufen und Vibrationsprofilen wählen.

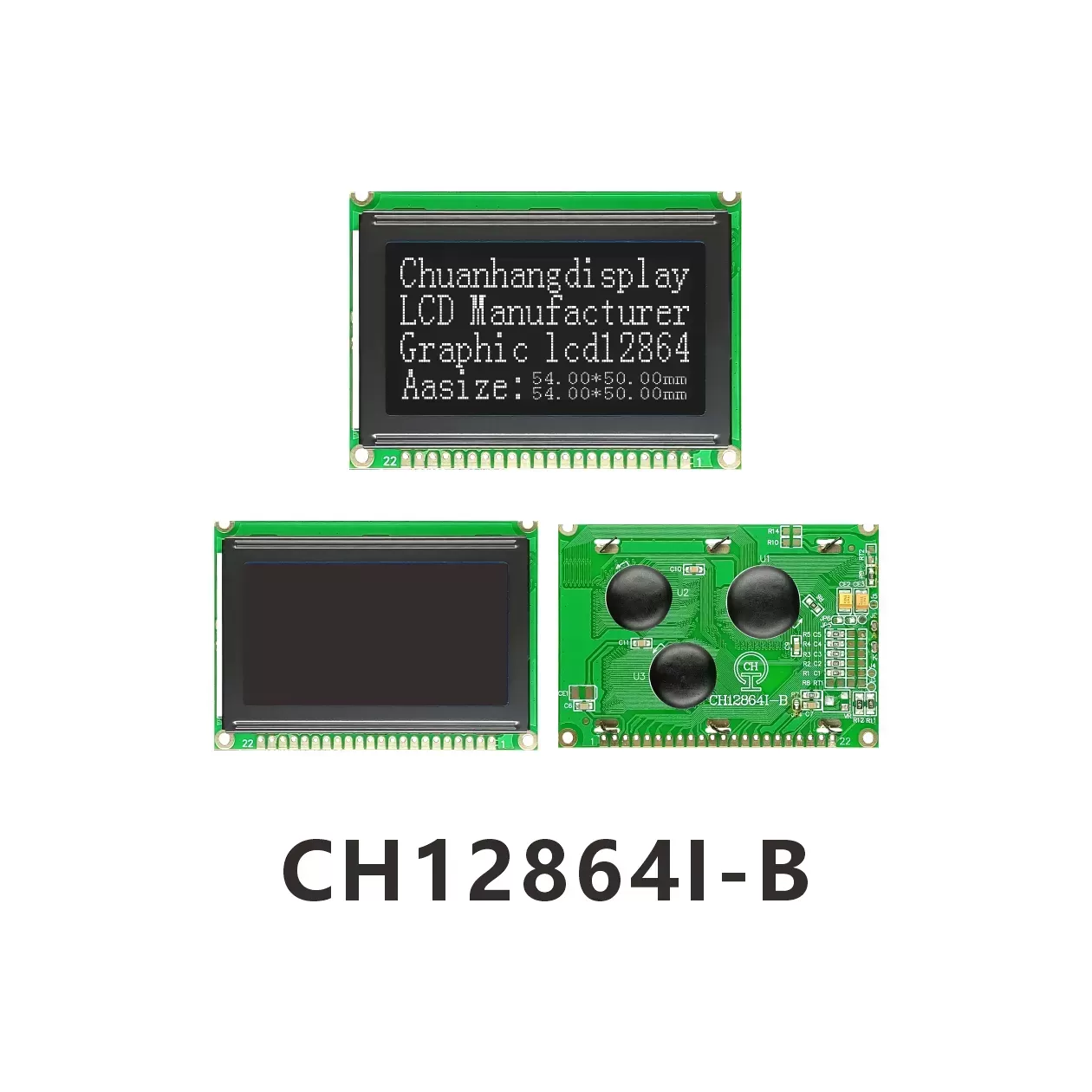

Chip-on-Board (COB)-Module montieren die unverpackten Treiber-ICs direkt auf der Rückseite einer starren FR-4-PCB und schützen sie mit gehärteten Epoxidglobus. Das LCD-Glas verbindet sich über elastomere Zebra-Anschlüsse mit den PCB-Leitungen, die mechanisch durch einen gestanzten Metallrahmen komprimiert gehalten werden. COB-Baugruppen bieten erhebliche strukturelle Steifigkeit, robuste Montagelöcher an allen vier Ecken, einfache Integration über Standard-2,54-mm-Pitch-Header und hohe Widerstandsfähigkeit gegen lokale thermische Belastungen.
Chip-on-Glass (COG)-Module verbinden den Treiber-Silizium direkt mit einem erweiterten Vorsprung des Flüssigkristallglases unter Verwendung von anisotropem leitfähigem Film (ACF). Die Schnittstelle verlässt das Modul über einen flexiblen gedruckten Schaltkreis (FPC). COG-Konfigurationen beseitigen die sperrige Hilfs-PCB und die Zebra-Streifen, wodurch die Modulstärke auf unter 2,0 mm reduziert und das Gesamtgewicht gesenkt wird. COG-Glasmodule erfordern jedoch präzise strukturelle Unterstützung im Host-Gehäuse, um mechanische Biegekräfte zu verhindern, die den Siliziumchip mikrofrakturieren oder die ACF-Verbindung abziehen könnten.
Das Design der Hintergrundbeleuchtung beeinflusst direkt den Stromverbrauch und die thermische Budgetierung. Randbeleuchtete LED-Hintergrundbeleuchtungen verwenden minimale LEDs, die mit einem Acryl-Lichtleiter gekoppelt sind, und ziehen zwischen 15 mA und 45 mA, was für Niedrigstrom-Panels geeignet ist. Bodenbeleuchtete (Array-)Hintergrundbeleuchtungen platzieren eine Matrix von diskreten Oberflächenmontage-LEDs direkt hinter einer Diffusorschicht; diese Konfigurationen benötigen 100 mA bis 200 mA oder mehr und bieten eine einheitliche Oberflächenhelligkeit von über 200 cd/m² für hohe Umgebungshelligkeitsbedingungen.
Die Entwicklung von Firmware für das CH12864-Displaymodul erfordert strukturierte Initialisierungsroutinen, um interne Ladepumpen zu stabilisieren und die Frame-Puffer zu leeren, bevor die Pixelausgabe aktiviert wird. Ein robuster Initialisierungsfluss folgt deterministischen Zuständen:
Hardware-Reset: Führen Sie die Hardware-Reset-Leitung (/RST oder /RES) für mindestens 10 ms auf niedrig, nachdem VDD stabile Betriebsspannungs- schwellen erreicht hat, gefolgt von einer 10 ms Erholungsverzögerung, bevor Befehle übertragen werden.
Funktionskonfiguration: Übertragen Sie Befehle, die die grundlegende Busbreite (8-Bit oder 4-Bit), grundlegende Betriebsmodi und Aktivierungsbits für die grafische Anzeige definieren.
Anzeige Aus / Rahmen Löschen: Geben Sie den Befehl zum Ausschalten der Anzeige aus, um das optische Schalten zu deaktivieren, während systematisch 0x00 an alle internen DDRAM-Speicherorte geschrieben wird. Das Löschen des Speichers verhindert, dass nicht initialisierte SRAM-Geräusche beim Start auf dem Bildschirm angezeigt werden.
Bias- und Duty-Einstellungen: Stellen Sie das korrekte Bias-Verhältnis ein (typischerweise 1/9 Bias für 1/64 Duty-Matrix-Panels) und die internen Widerstandsverhältnis-Einstellungen, sofern vom Treiber-IC unterstützt.
Anzeige Ein: Senden Sie den Befehl zum Einschalten der Anzeige, aktivieren Sie das Schalten der Hintergrundbeleuchtung über einen Host-MOSFET und beginnen Sie mit der primären Anwendungsrender-Schleife.
Um visuelles Reißen während der Aktualisierungen zu verhindern, halten Firmware-Entwickler häufig einen 1024-Byte-Schattenpuffer (128 Spalten x 64 Zeilen / 8 Bit pro Byte) im internen SRAM des MCU bereit. Anwendungsgraphiken—wie Liniengrafiken, Statussymbole und variable Textzeichenfolgen—werden vollständig innerhalb dieses lokalen Frame-Puffers unter Verwendung von bitweisen Operationen gezeichnet. Sobald das Rendering abgeschlossen ist, spült eine Hintergrundroutine oder ein DMA-Kanal den aktualisierten Puffer in einem kontinuierlichen Übertragungsblock in den Anzeigespeicher.
Die Beschaffung von grafischen Anzeigegeräten für kommerzielle und industrielle Originalgerätehersteller (OEMs) umfasst Überlegungen, die über die grundlegenden elektrischen Spezifikationen hinausgehen. Die Produktionsdauer ist von größter Bedeutung; industrielle Steuerungen bleiben häufig zehn bis fünfzehn Jahre in der Serienproduktion. Die Zusammenarbeit mit einem etablierten Anzeigehersteller wie Chuanhang Display ermöglicht es den Designteams, die Pinbelegungskompatibilität zu sichern, die Verfügbarkeit von Silizium zu gewährleisten und flexible Anpassungsoptionen zu nutzen.
Anpassungsparameter umfassen typischerweise:
Ändern der FPC-Routing, Länge, Anschlussabstand oder Hinzufügen von Versteifungen.
Anpassen der Wellenlängen der LED-Hintergrundbeleuchtung, einschließlich Bernstein, reinem Grün oder hoch-CRI weißen Arrays für spezifische optische Filteranforderungen.
Integration von resistiven (4-Draht oder 5-Draht) oder projizierten kapazitiven (PCAP) Touch-Overlays mit I2C-Schnittstellen.
Anwenden von Oberflächenbehandlungen wie anti-reflektierenden, anti-blendenden oder anti-schmutz Beschichtungen auf den äußeren Polarisator.
Montage von Temperaturkompensationsschaltungen direkt auf die Trägerplatine.
Der ST7920-Controller unterstützt sowohl die standardmäßige grafische Punktmatrixadressierung als auch den integrierten chinesischen Zeichen-ROM (GB2312) sowie ASCII-Textmodi und kommuniziert über 8-Bit parallele oder 3-Draht/4-Draht serielle SPI-Schnittstellen. Im Gegensatz dazu arbeiten KS0108-basierte Module ausschließlich im Rohgrafikmodus über einen 8-Bit parallelen Bus, der in zwei separate 64x64-Segmente aufgeteilt ist, und erfordert zwei unabhängige Chip-Auswahlleitungen (CS1/CS2) sowie externe Schriftartenrendering in der Host-Software.
Das direkte Ansteuern eines 5V-Moduls mit einem 3,3V-MCU erfordert die Überprüfung, ob der Logik-Hoch-Eingangsschwellenwert (VIH) des Display-Controllers mit 3,3V kompatibel ist (viele 5V-Controller erfordern, dass VIH mindestens 0,7 * VDD beträgt, was 3,5V entspricht). Während das Ausgeben von einem 3,3V-MCU an 5V-Display-Eingänge oft funktioniert, wenn die Eingangsschwellenwerte dies zulassen, wird das Zurücklesen von Daten vom Display die MCU-Pins 5V-Niveaus aussetzen, was nicht 5V-tolerante GPIOs beschädigen wird. Der Einsatz von bidirektionalen Pegelwandlern oder die Auswahl einer nativen 3,3V-Display-Variante verhindert elektrische Fehlanpassungen.
Ghosting tritt auf, wenn die Schwellenspannung des Flüssigkristalls sinkt, während die Umgebungstemperaturen steigen, was dazu führt, dass nicht ausgewählte Pixel teilweise aktiviert werden. Um Ghosting zu verhindern, muss die Flüssigkristall-Ansteuerspannung (V0) proportional gesenkt werden, während die Temperatur steigt. Dies wird erreicht, indem ein NTC-Thermistor in den Kontrastwiderstands-Teiler integriert wird oder indem die internen thermischen Kompensationsregister, die in modernen Controllern verfügbar sind, programmiert werden.
FSTN verwendet einen optischen Verzögerungsfilm, der eine echte Schwarz-Weiß-Visualisierung mit deutlich höherem Kontrast und breiteren Betrachtungswinkeln im Vergleich zu STN bietet. STN ist kostengünstiger und bietet zuverlässige Sichtbarkeit in standardmäßigen gelb-grünen oder blauen Formaten, zeigt jedoch niedrigere Kontrastverhältnisse und bemerkenswerte Farbverschiebungen bei seitlicher Betrachtung.
Inkonsequente Initialisierungen resultieren typischerweise aus falscher Reset-Timing oder rauschenden Versorgungsschienen. Stellen Sie sicher, dass VDD innerhalb der angegebenen Toleranzen vollständig stabilisiert ist, bevor Sie die /RST-Leitung deaktivieren, und halten Sie den niedrigen Puls auf /RST für mindestens 10 ms bis 20 ms. Darüber hinaus sollten Sie sicherstellen, dass alle Host-GPIO-Pins vor dem Senden des ersten Befehlsbytes vollständig im richtigen Ausgangszustand konfiguriert sind, um zu vermeiden, dass während der Stromübergänge Mülldaten gesendet werden.
Die Integration des CH12864 grafischen LCD-Moduls in industrielle Geräte erfordert die Anpassung der Treiber-IC-Architektur, optischen Parameter, Stabilität der Stromversorgung und langfristige Verfügbarkeit in der Produktion. Die Ingenieure von Chuanhang Display entwickeln und fertigen standardisierte und maßgeschneiderte monochrome Grafikdisplays, die genau auf mechanische, optische und umwelttechnische Spezifikationen abgestimmt sind. Kontaktieren Sie unser Ingenieurteam mit Ihren Projektanforderungen, Zielbetriebsparametern und Schnittstellenpräferenzen, um umfassende technische Dokumentationen, Evaluierungsproben und Unterstützung bei Produktionsangeboten zu erhalten.
