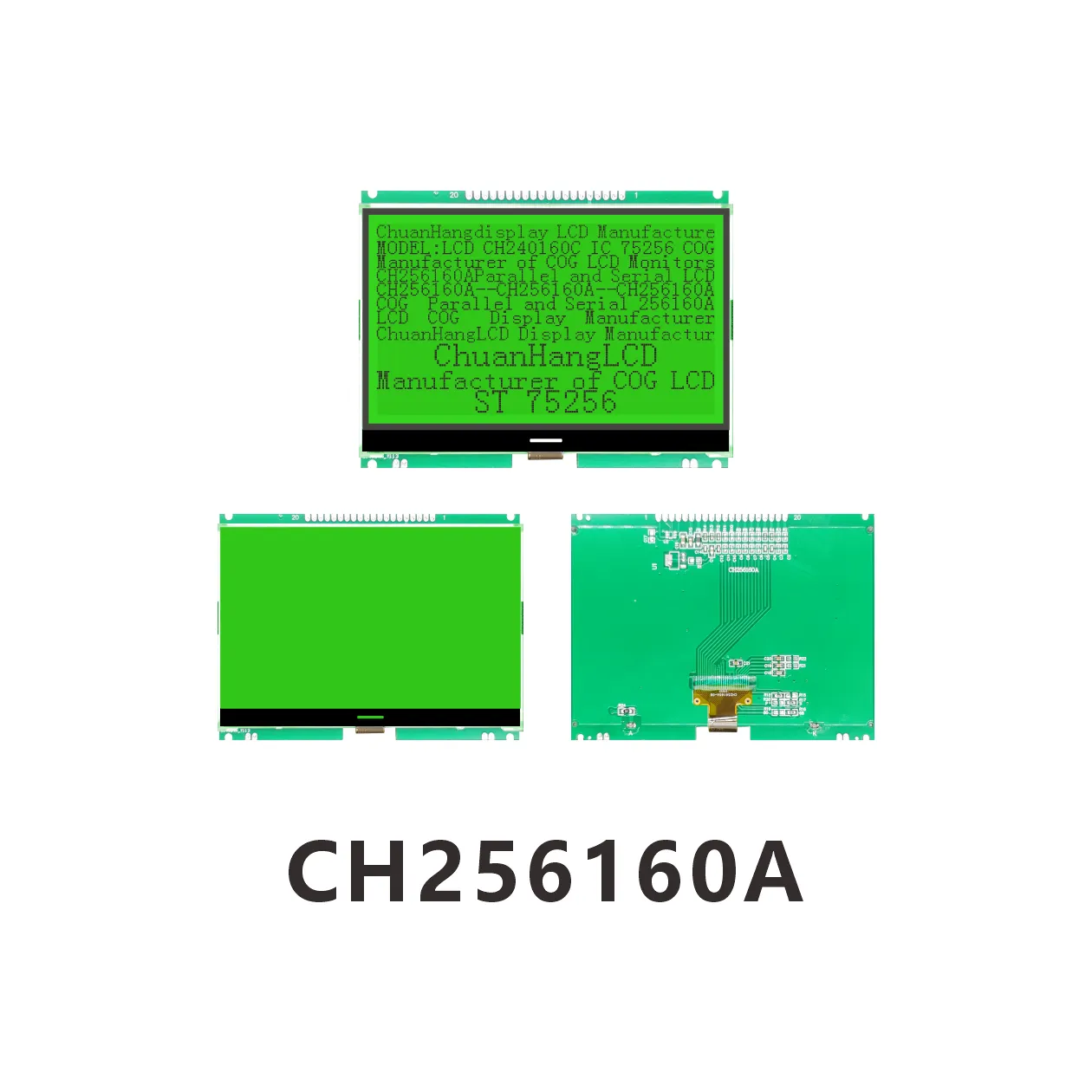

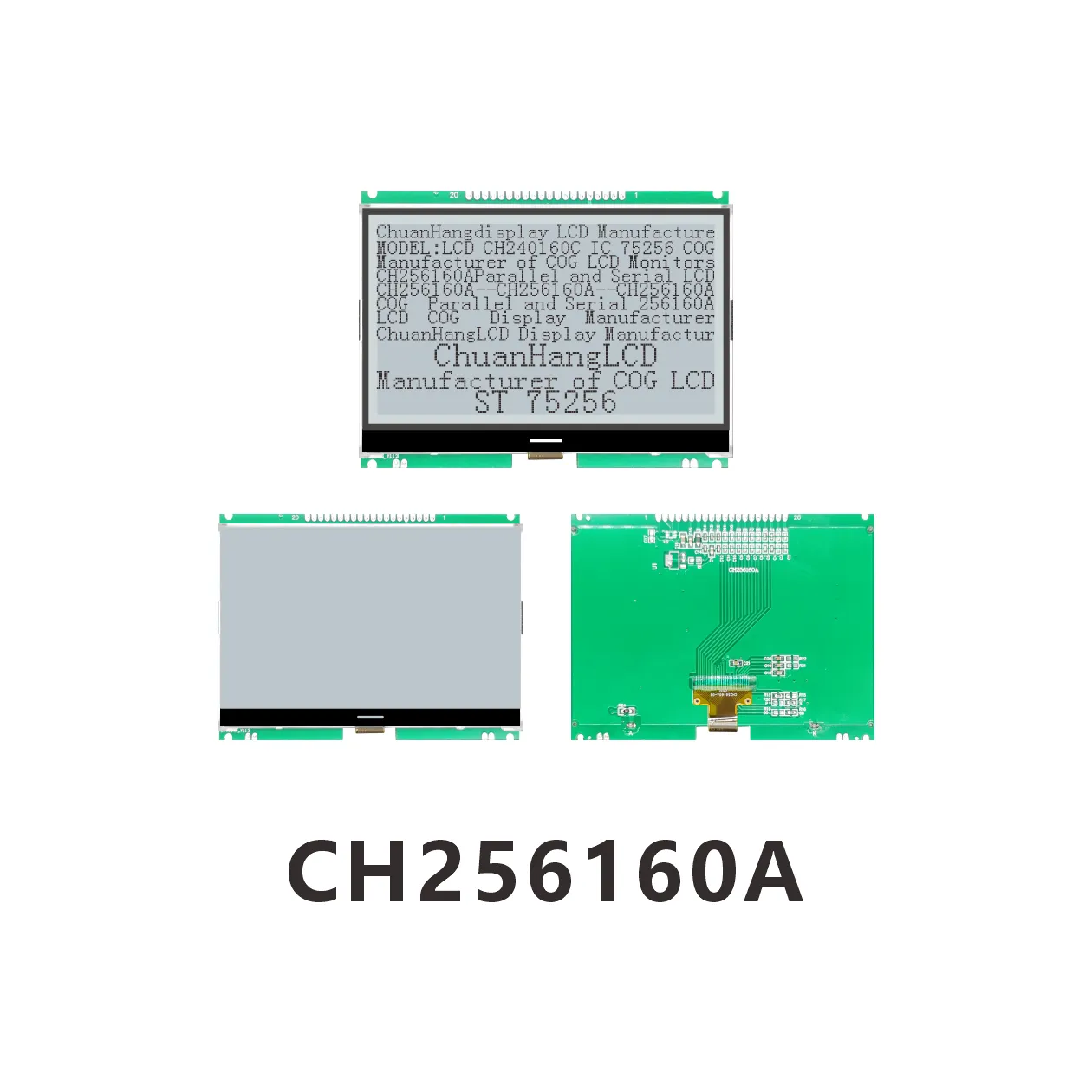

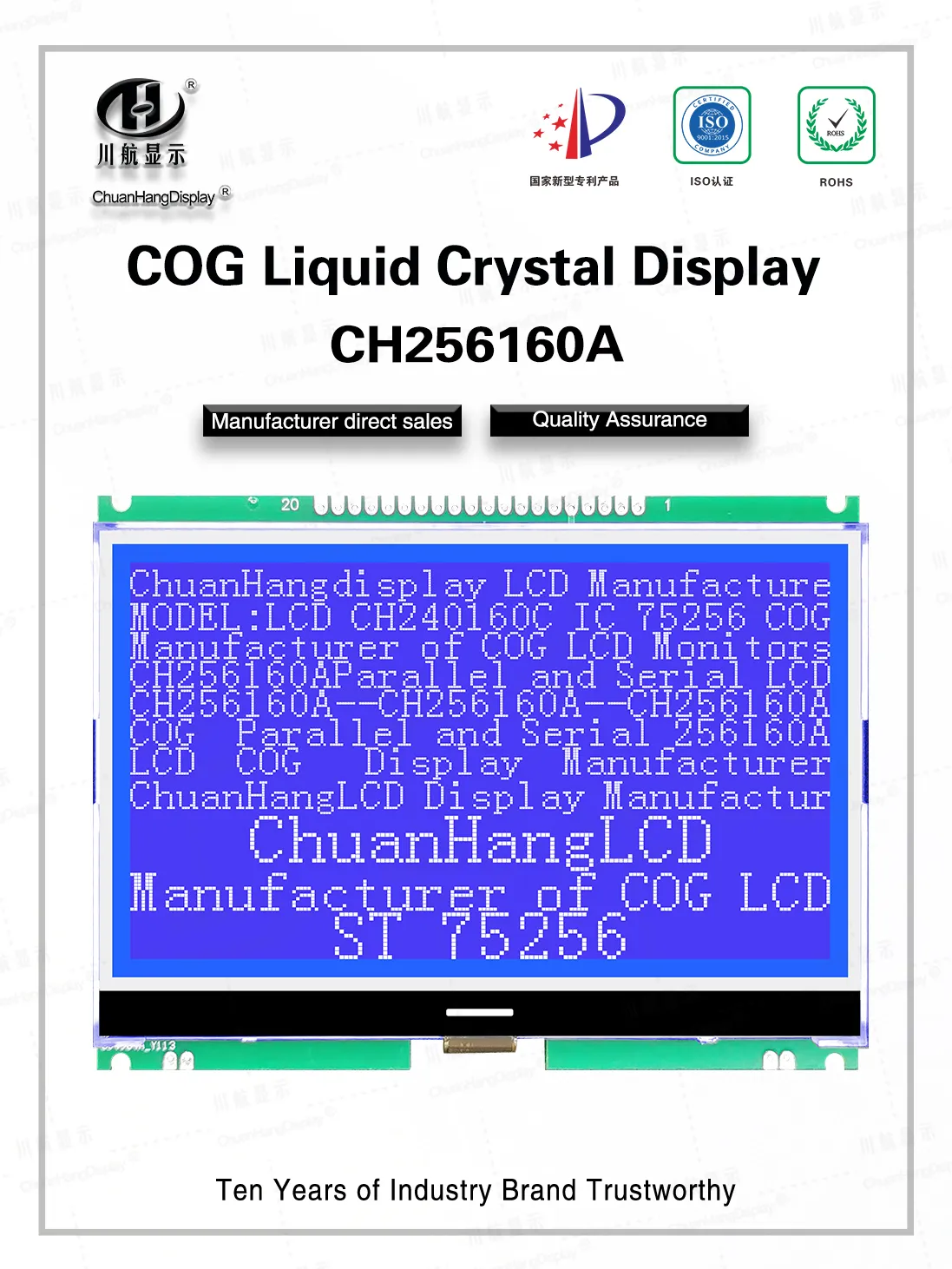

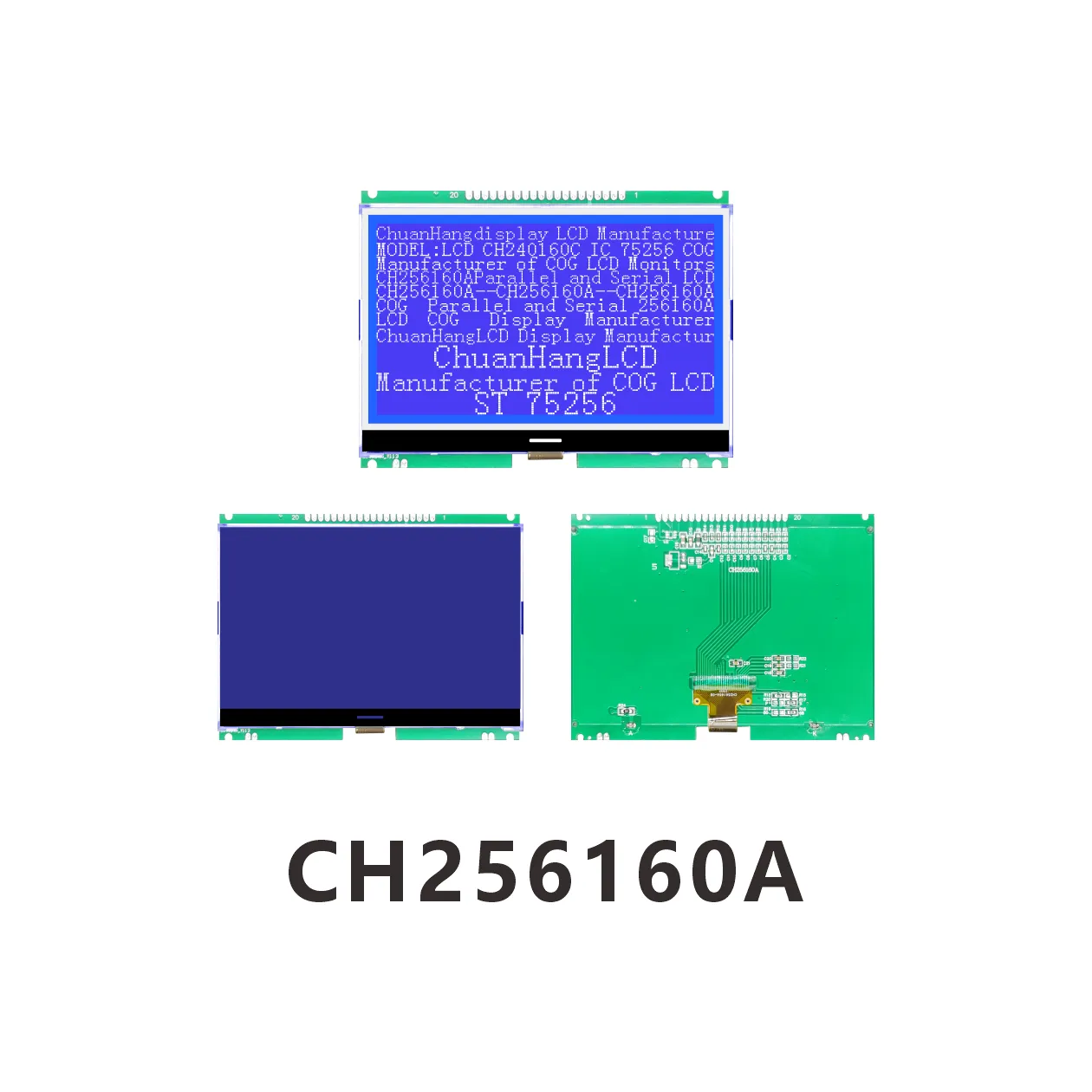

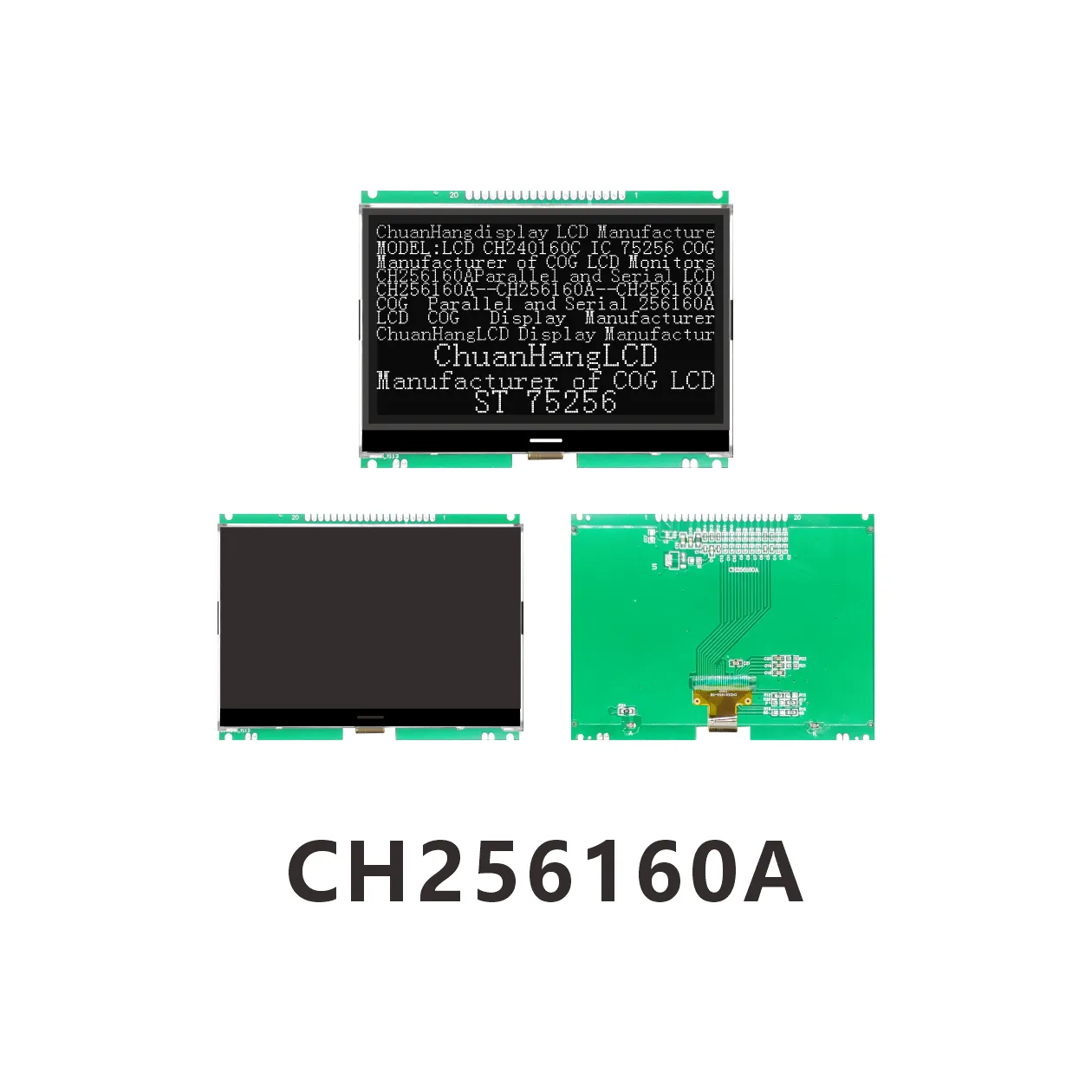

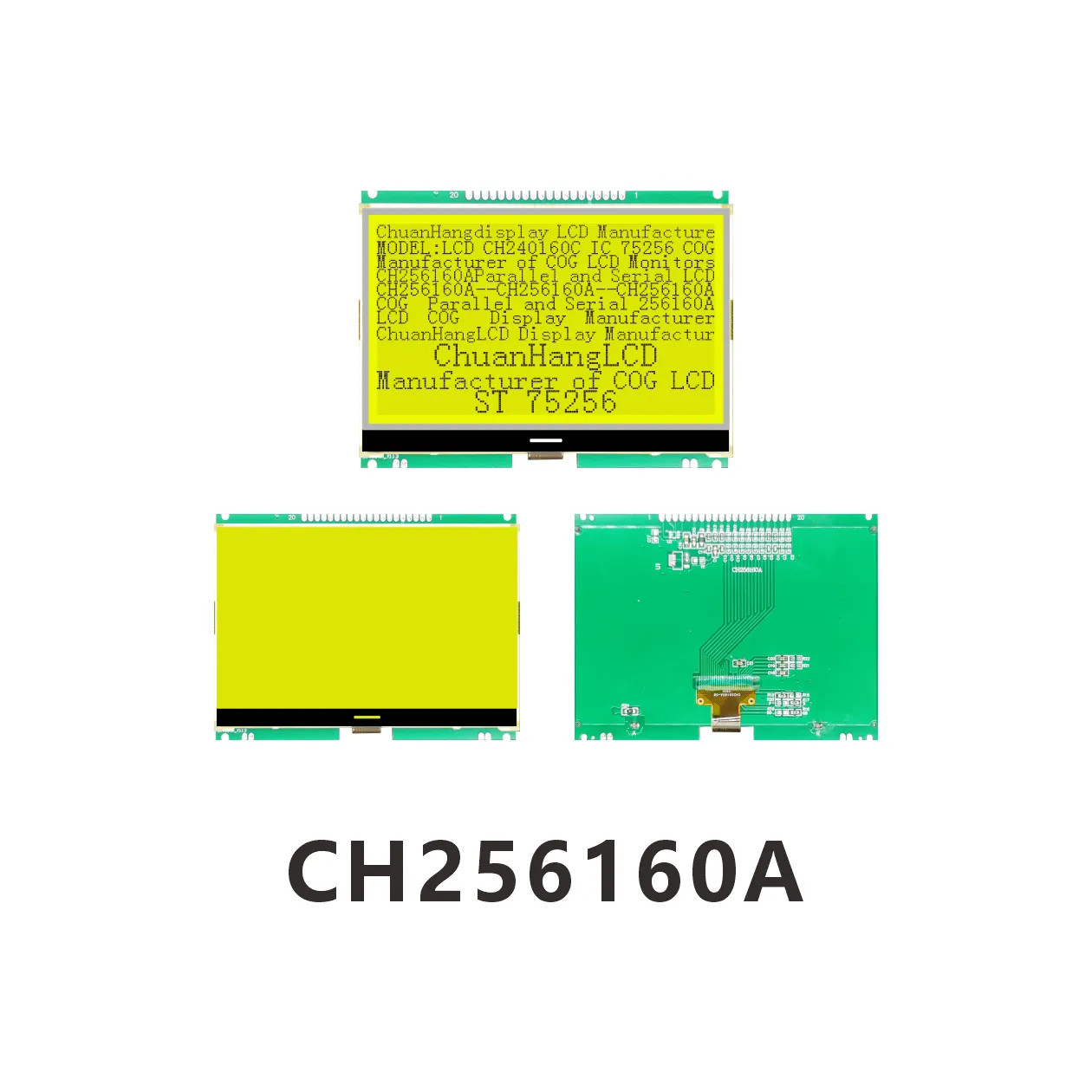

CH256160A
Description du produit

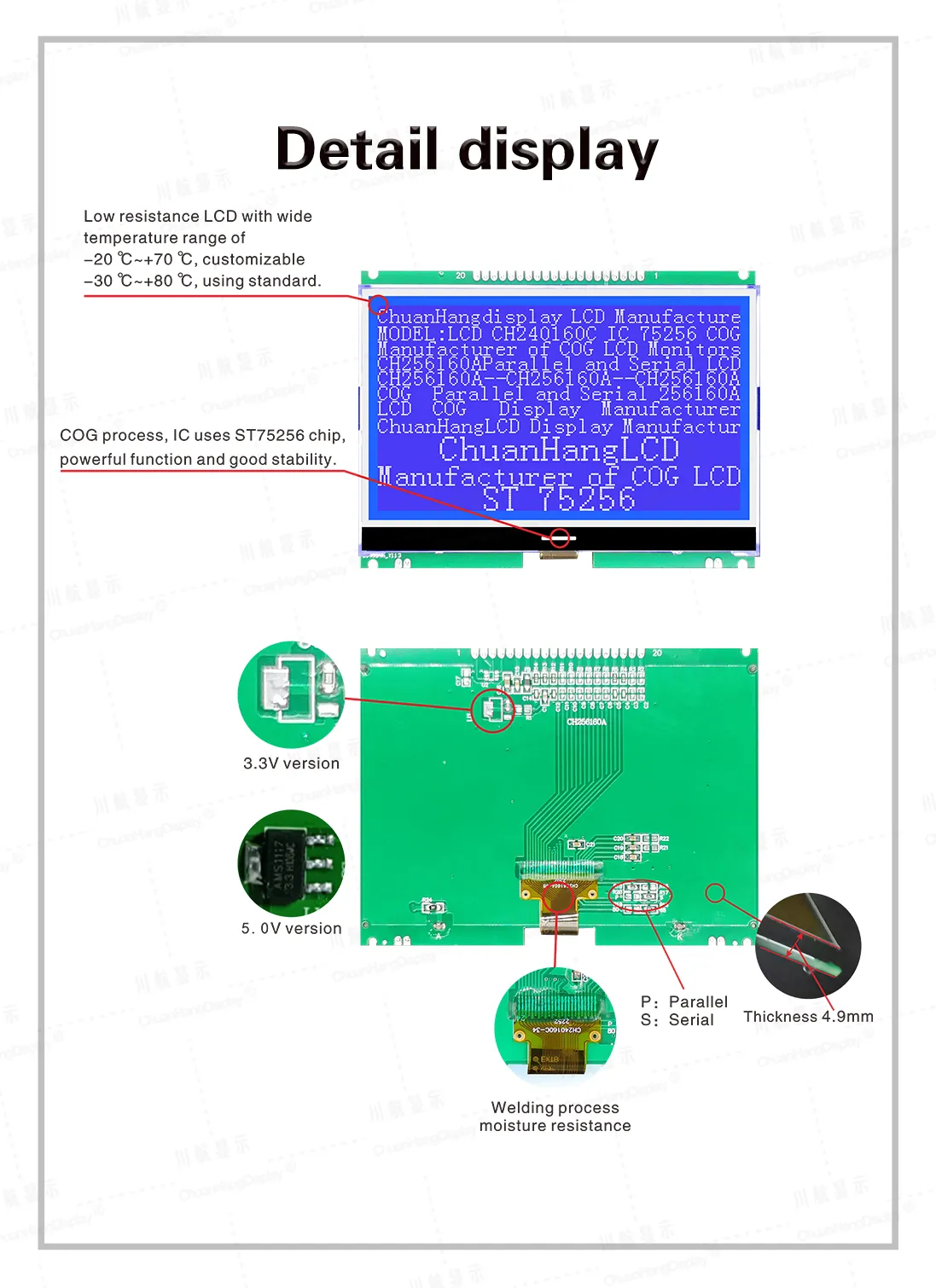

1.1 La technologie COG, la ligne souple FPC est soudée, le produit a un rétroéclairage, a été assemblé, épaisseur fine, structure stable.
1.2 Le CI utilise st75256, il n'y a pas de bibliothèque de mots dans la puce, et le programmeur compile sa propre bibliothèque de mots.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage dans les 3mA, courant de rétroéclairage dans les 120mA.

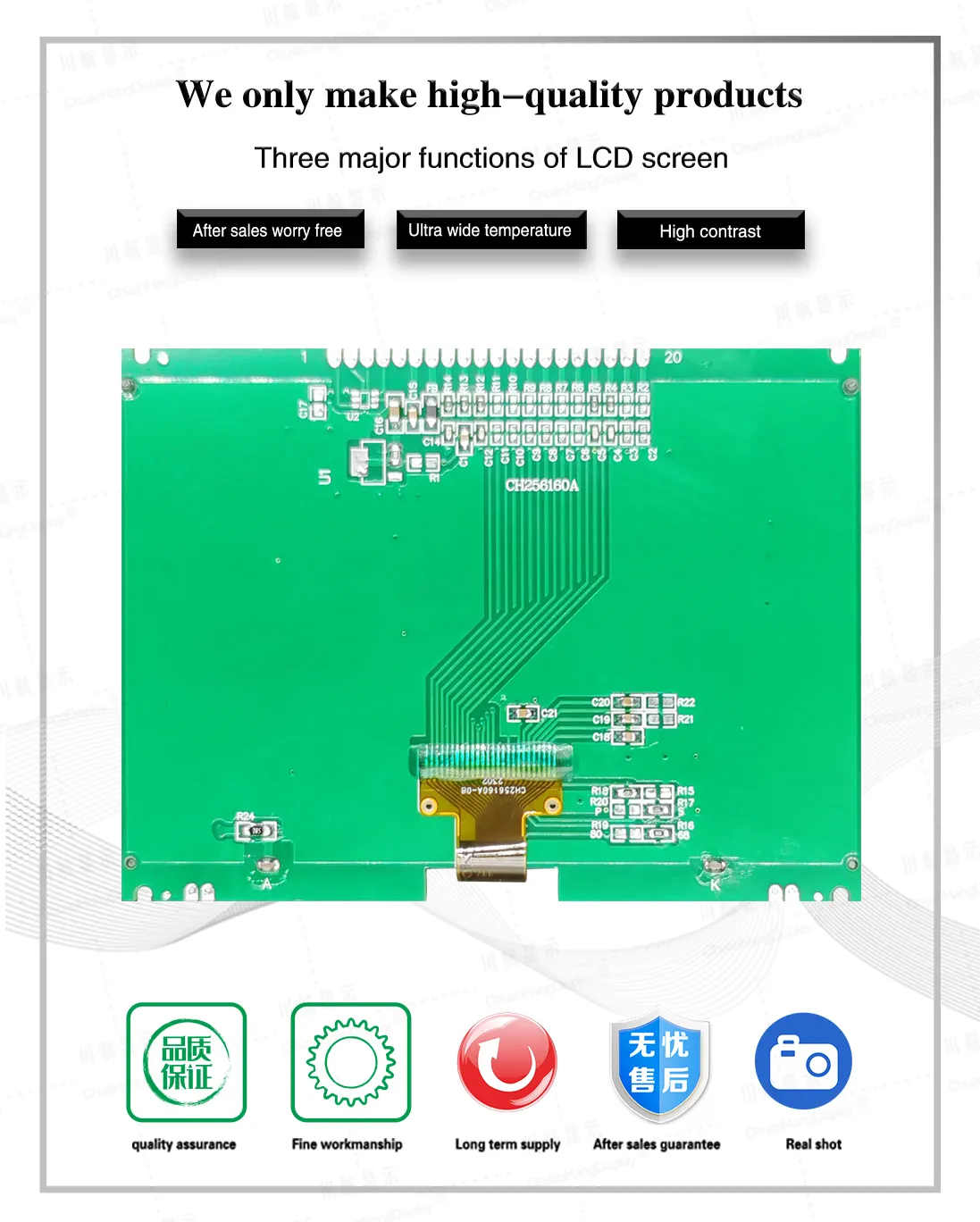

1.4 Les rétroéclairages LED A et K ont été fixés sur la carte PCB, et A et K doivent être alimentés séparément en 3,3V.

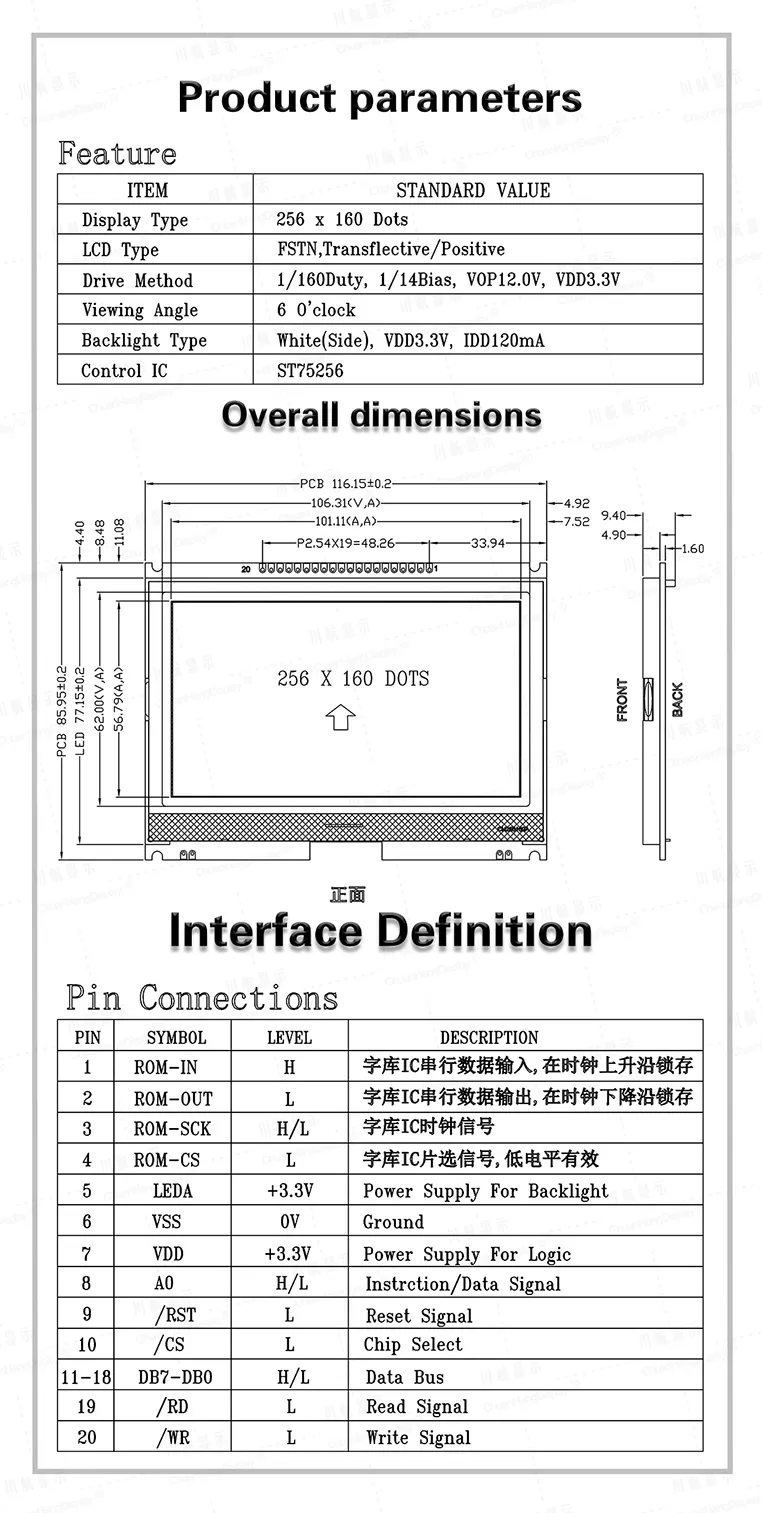

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 160x256 bits. Circuit de boost intégré.
●Le contraste est ajusté par le logiciel.
●Un écran affiche 16 caractères x 10 lignes (matrice de points 16x16).
●Une seule image ≤256x160 matrice de points.
●Interface SPI à 4 fils ou port parallèle 8 bits 6800 timing ou 8080 timing en option, et le circuit peut être configuré.
●Fonctions riches : affichage de l'interface on/off, affichage positif/affichage inversé, lecture/modification/écriture.
