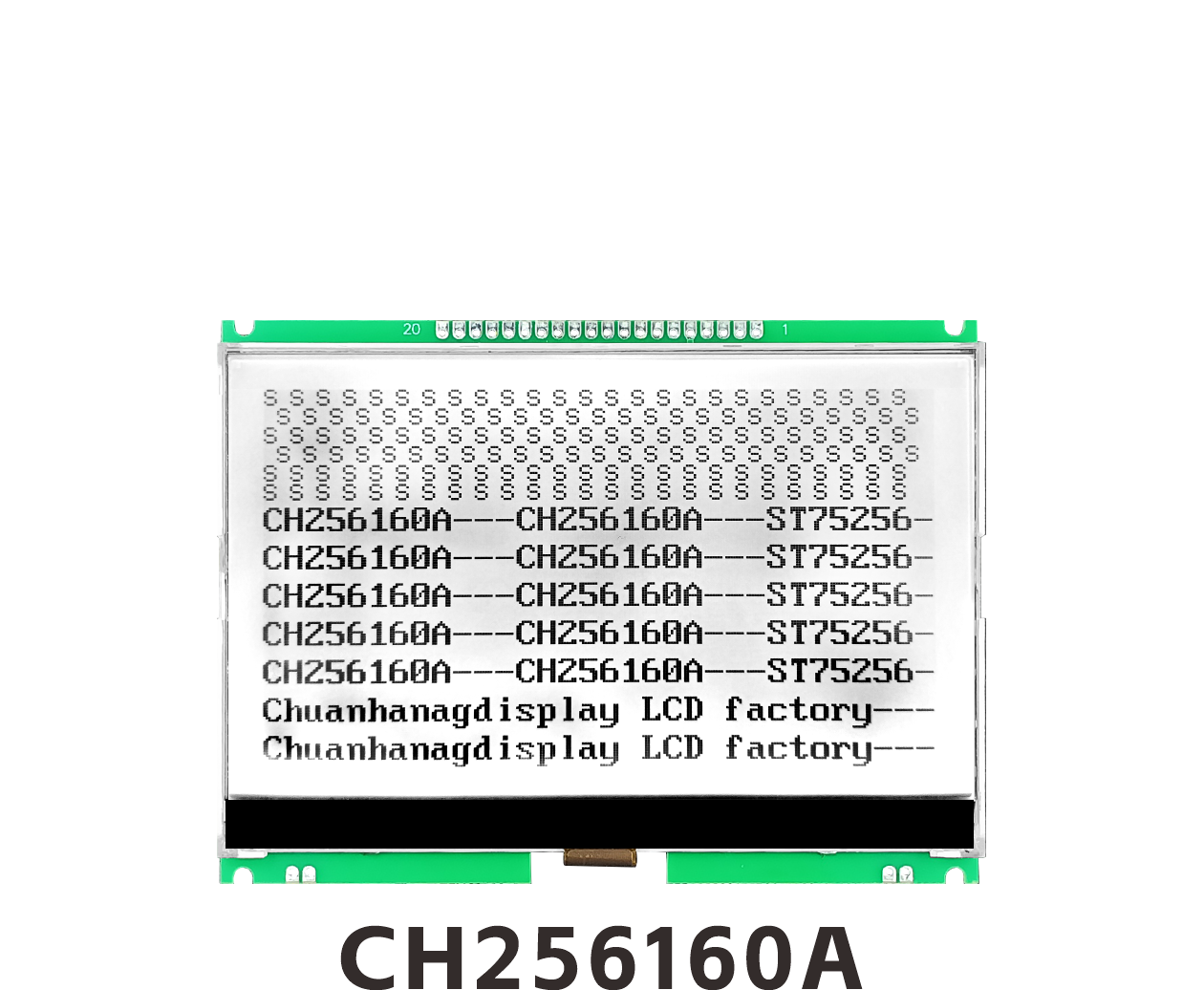

CH256160A
Produktbeschreibung

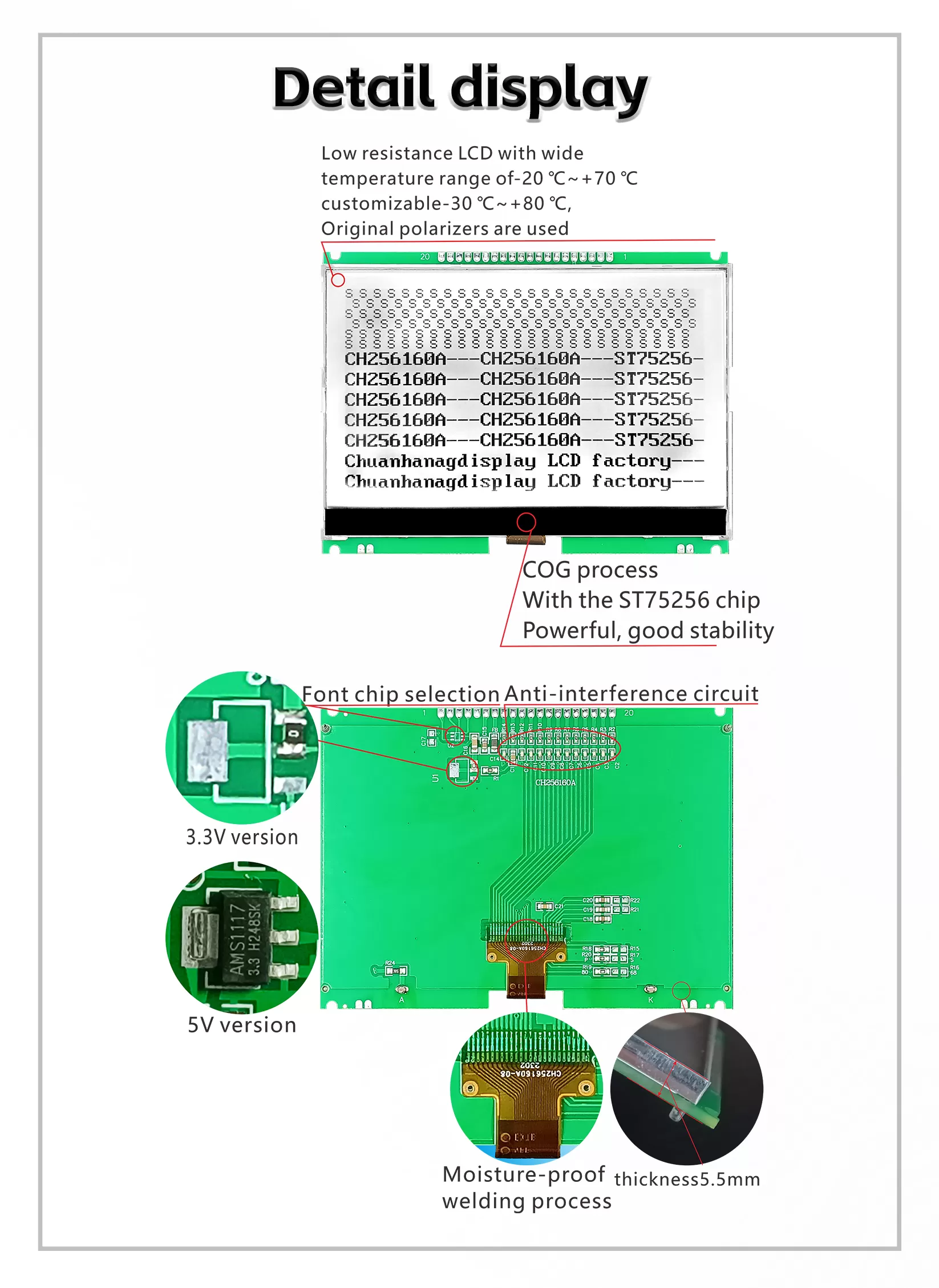

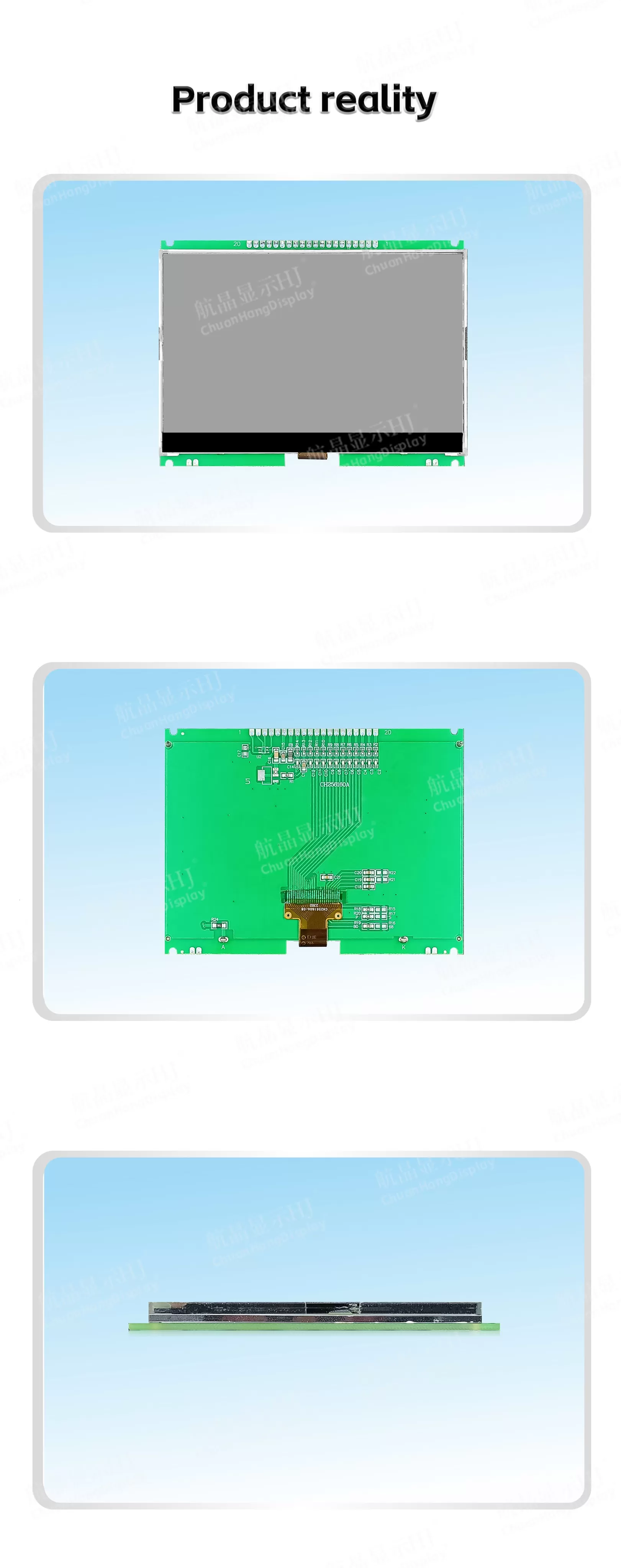

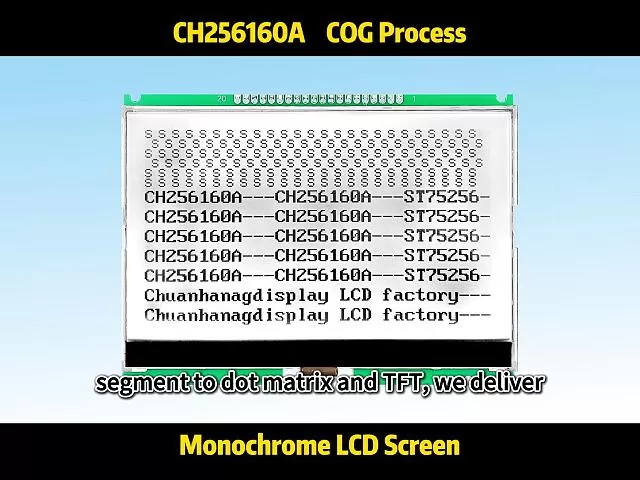

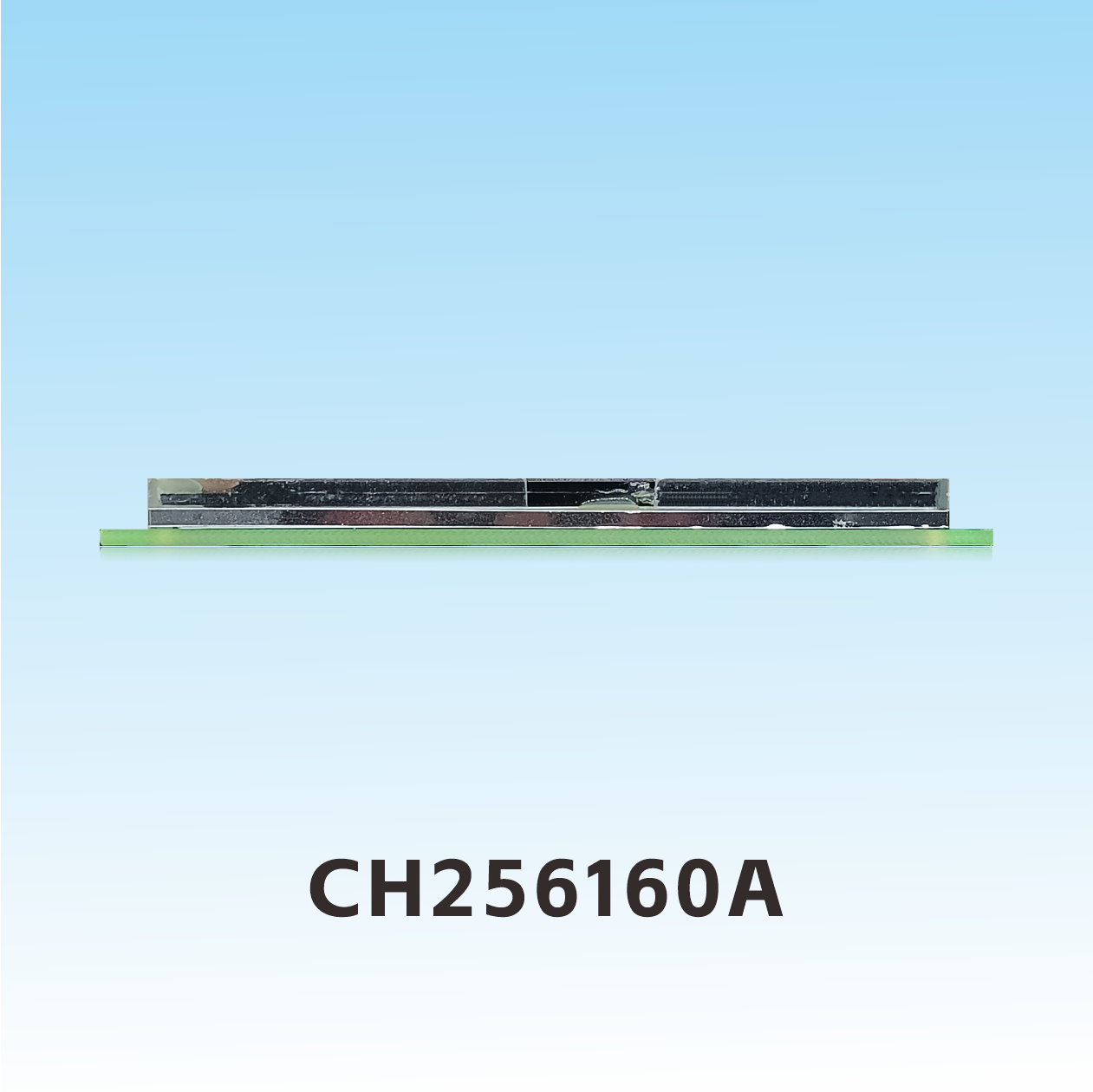

1.1 COG-Technologie, FPC-Weichleiter ist geschweißt, das Produkt hat eine Hintergrundbeleuchtung, ist montiert, dünne Dicke, stabile Struktur.
1.2 IC verwendet st75256, es gibt keine Wortbibliothek im Chip, und der Programmierer erstellt seine eigene Wortbibliothek.
1.3 Niedriger Stromverbrauch, 3,3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom innerhalb von 3mA, Hintergrundbeleuchtungsstrom innerhalb von 120mA.

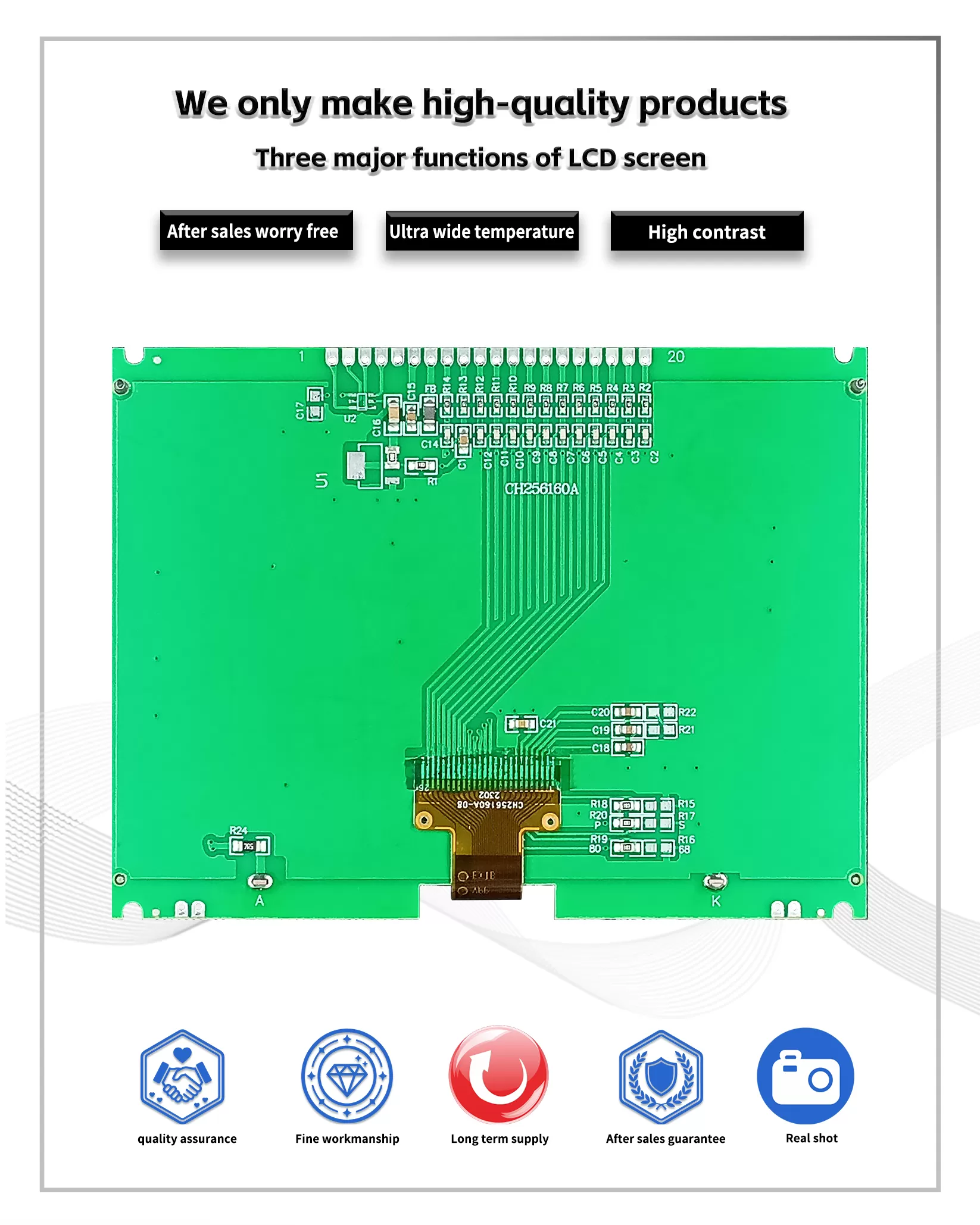

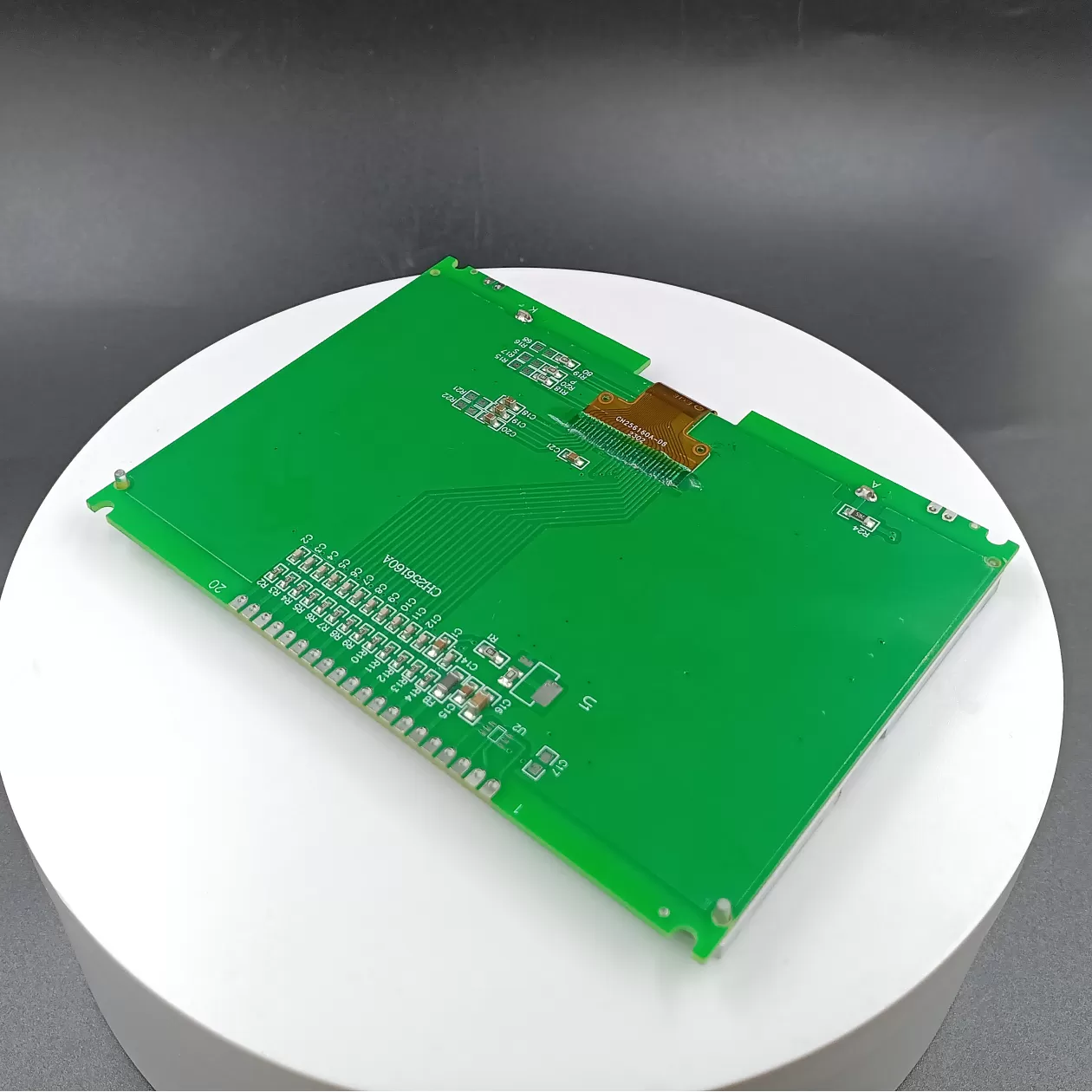

1.4 LED-Hintergrundbeleuchtungen A und K sind auf der Leiterplatte befestigt, und A und K müssen separat mit 3,3V versorgt werden.

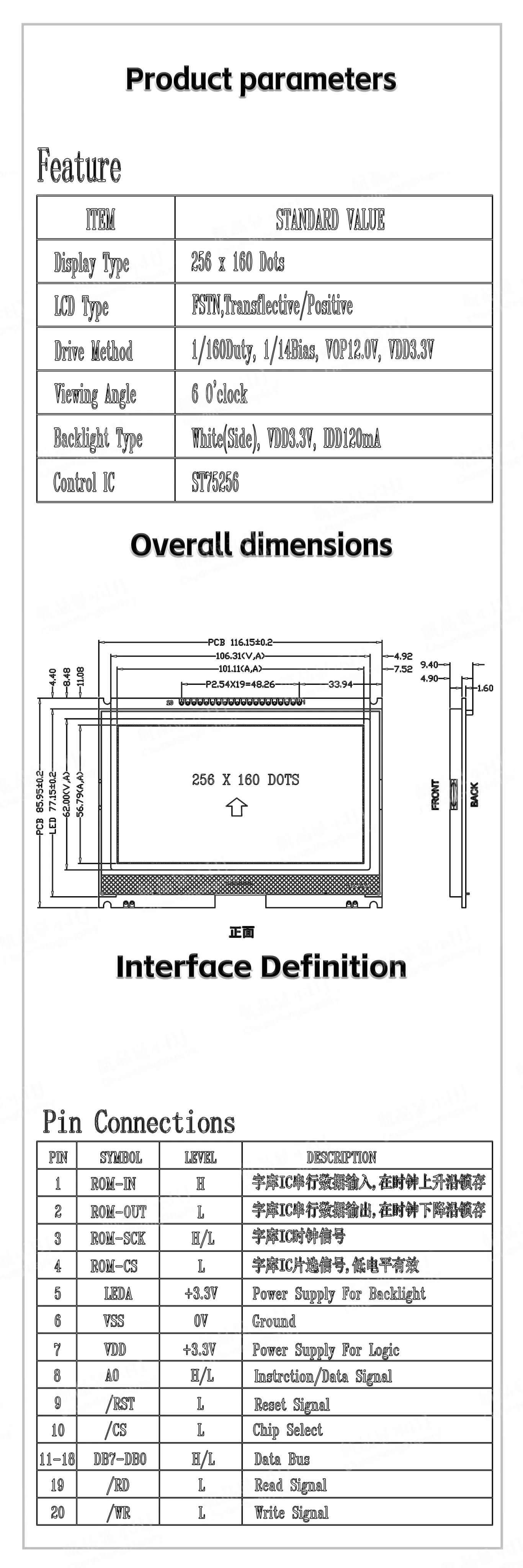

1.5 Produkteigenschaften:
●Der integrierte Anzeigedaten-RAM ist 160x256 Bits. Eingebauter Boost-Schaltkreis.
●Der Kontrast wird durch die Software angepasst.
●Ein Bildschirm zeigt 16 Zeichen x 10 Zeilen (16x16 Punktmatrix).
●Einzelnes Bild ≤256x160 Punktmatrix.
●Optionale 4-Draht-SPI-Schnittstelle oder 8-Bit-Parallelport 6800-Timing oder 8080-Timing, und die Schaltung kann konfiguriert werden.
●Reiche Funktionen: Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/modifizieren/schreiben.
