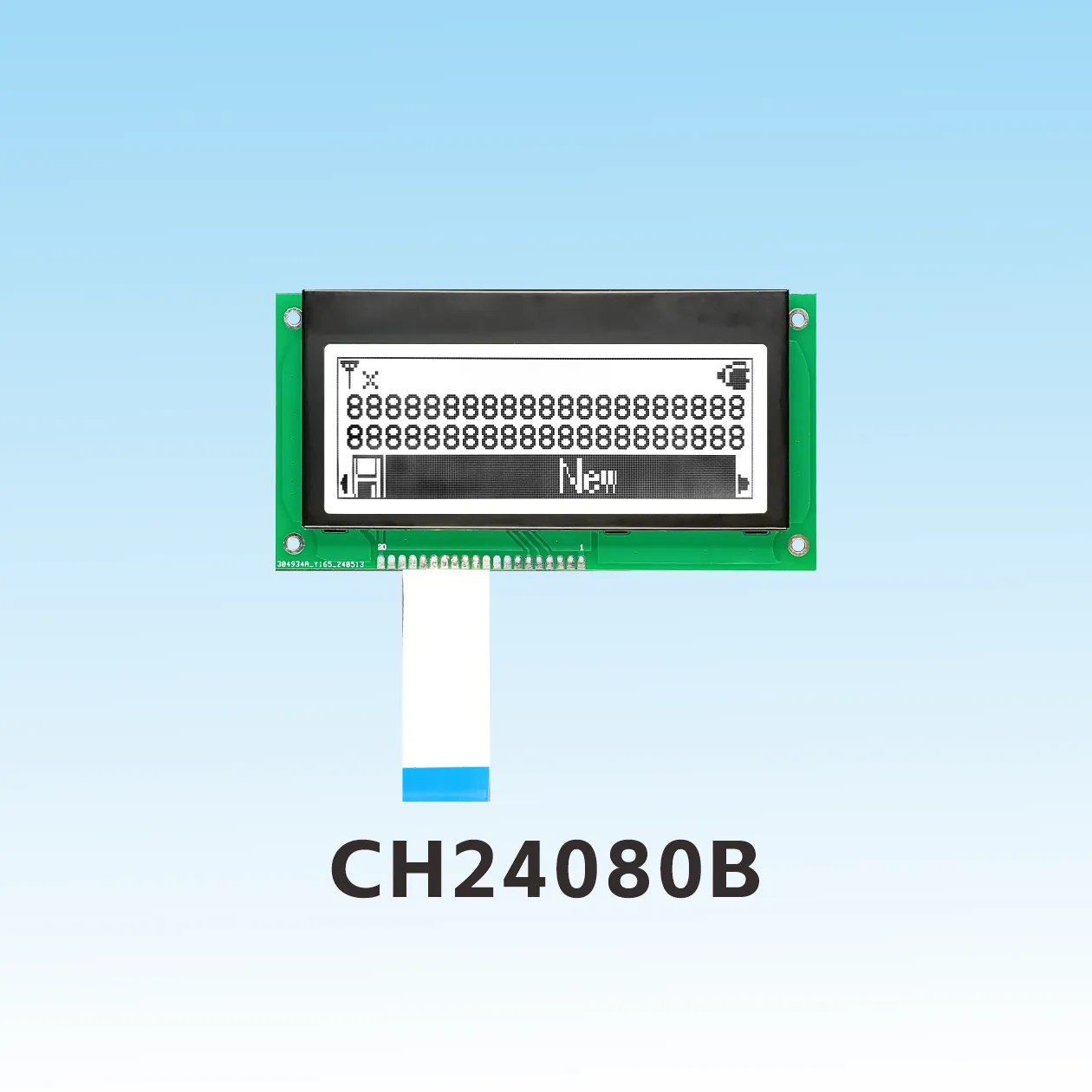

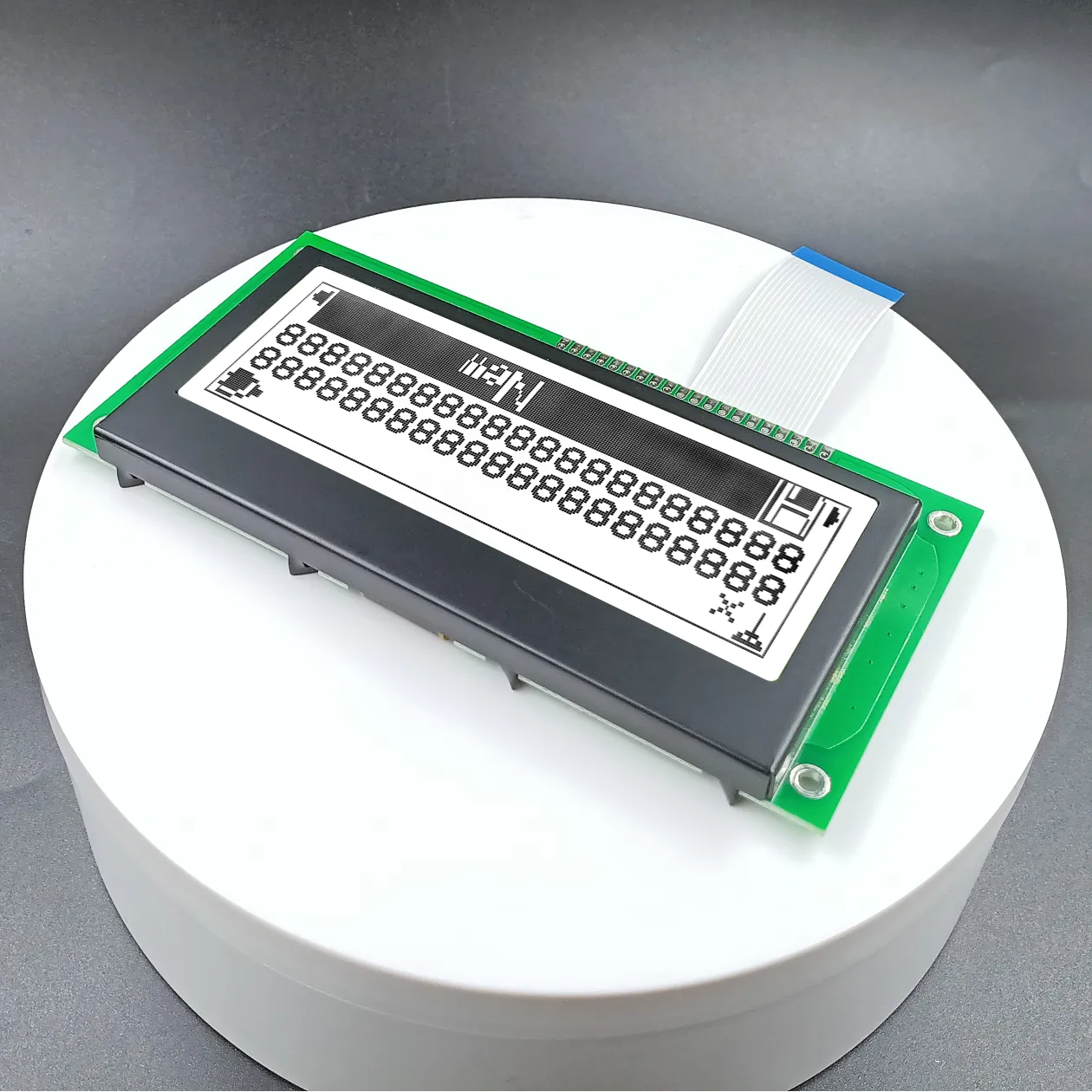

CH24080B LCD 240x80
Description du produit

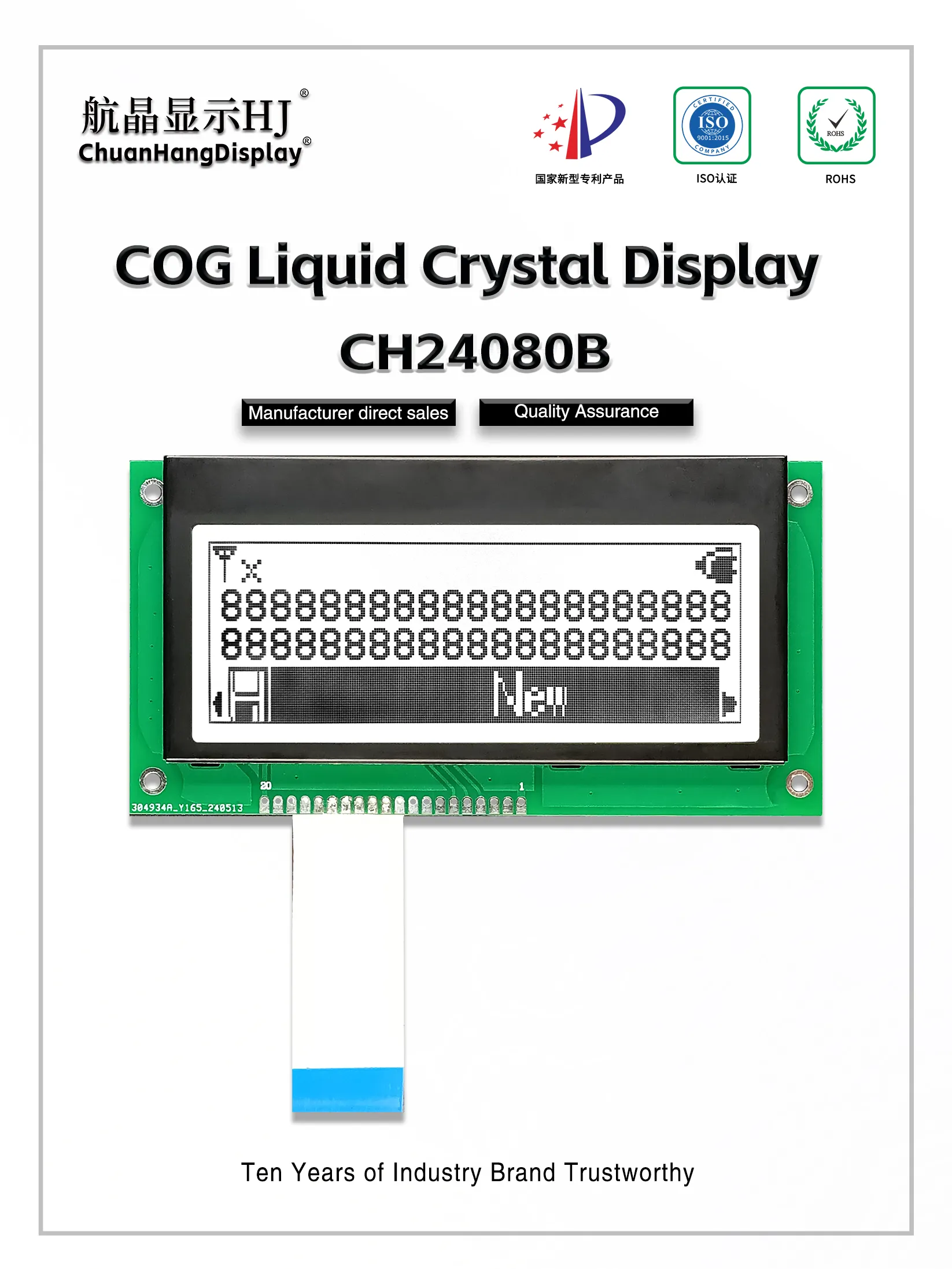

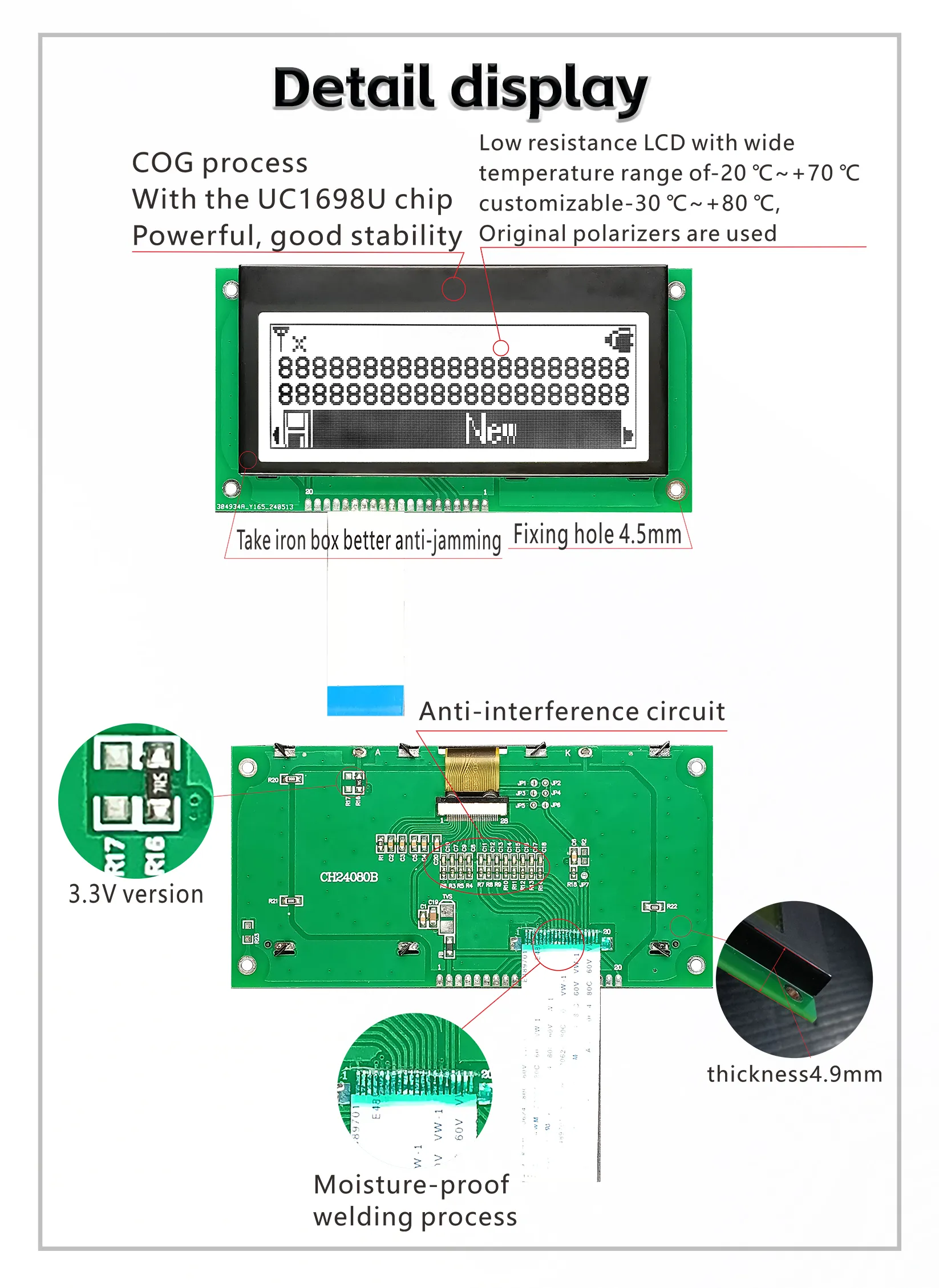

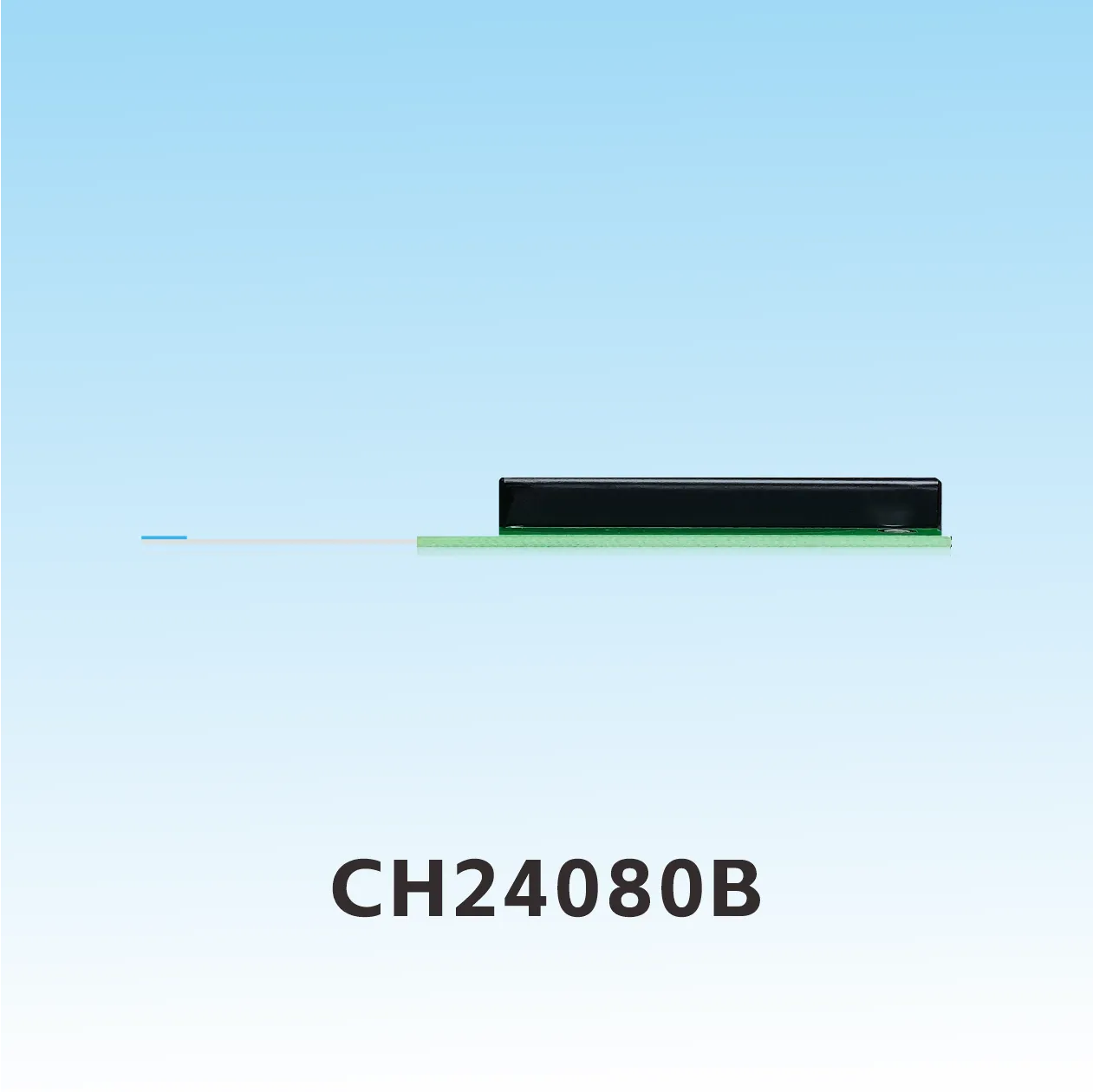

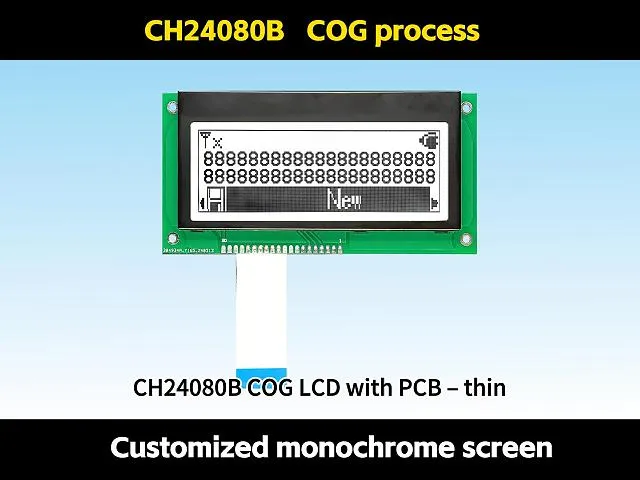

1.1 Processus COG, le fil souple FPC est une interface enfichable, produit avec rétroéclairage, cadre en fer, assemblé, épaisseur fine, structure stable.
1.2 IC utilise UC1698U. Il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, aucun courant de rétroéclairage dans les 3mA et courant de rétroéclairage dans les 120mA.

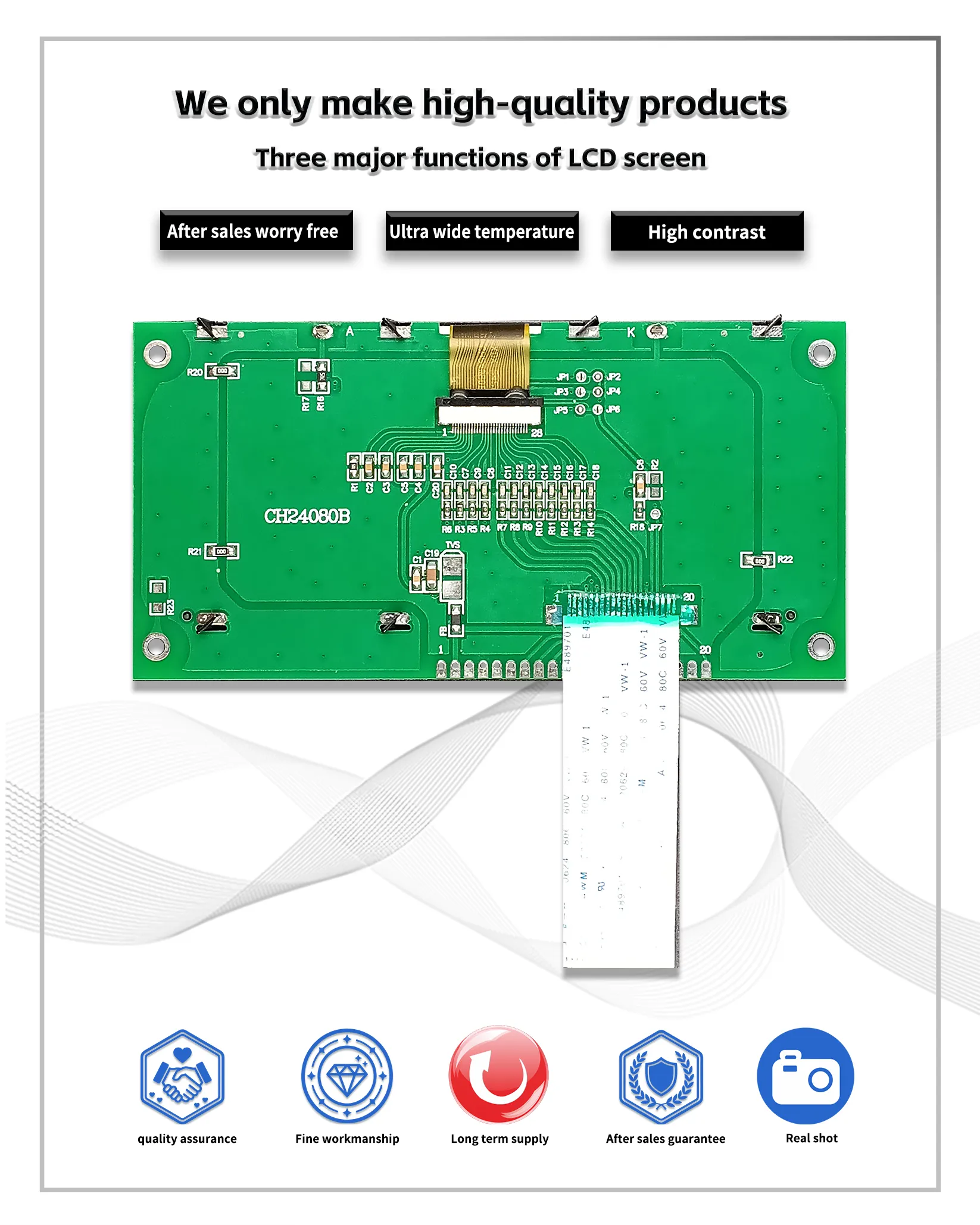

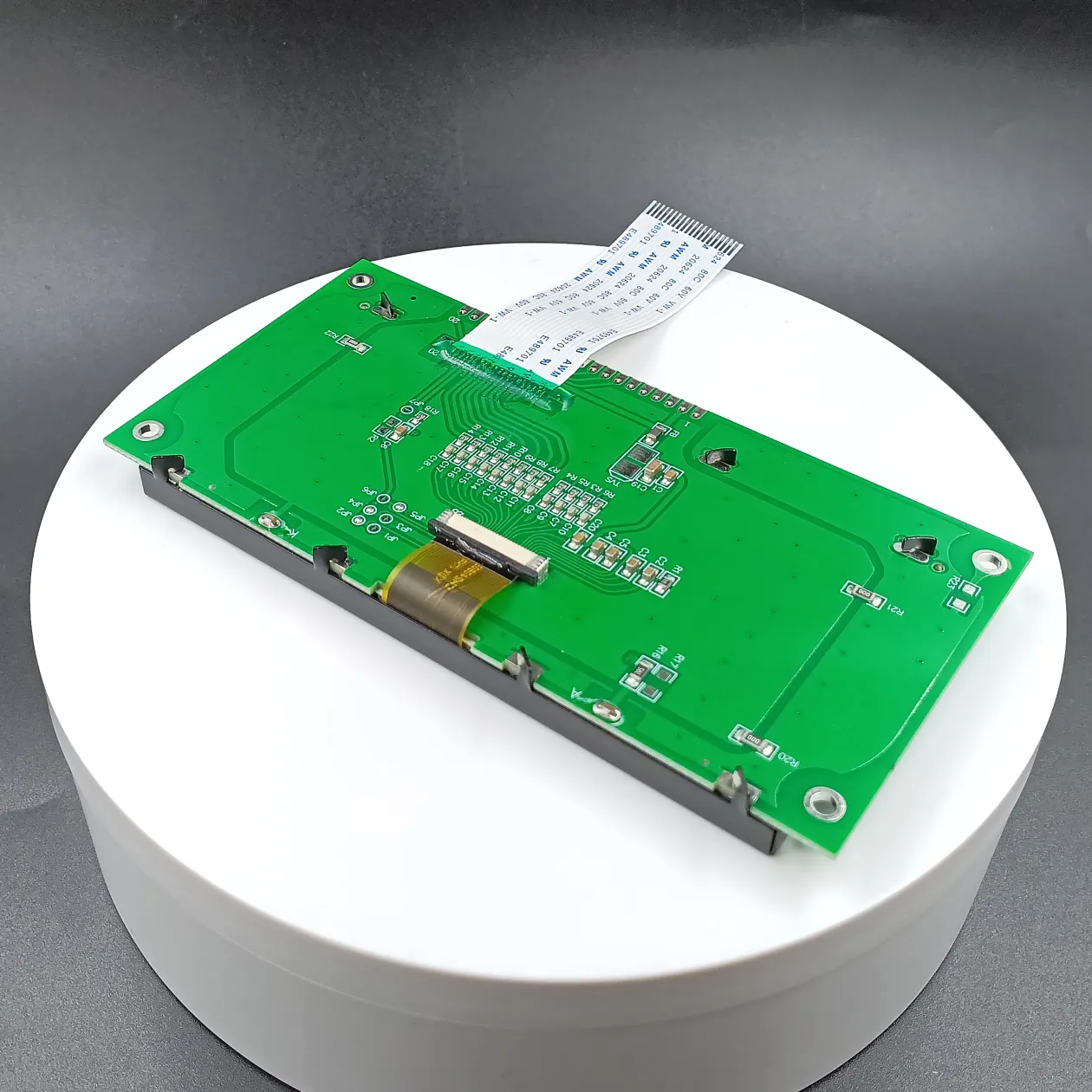

1.4 Les rétroéclairages LED A et K sont fixés sur la carte PCB, et A et K doivent être alimentés séparément par 3,3V.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 80x240 bits. Circuit de boost intégré.
●Le rapport de contraste est ajusté de profond à clair par le logiciel.
●Un écran affiche 15 caractères x 5 lignes (matrice de points 16x16).
●Image unique ≦240x80 matrice de points.
●Interface SPI à 4 fils ou port parallèle 8 bits 6800 timing ou 8080 timing en option, le circuit peut être configuré.
●Fonctions riches : affichage de l'interface activé/désactivé, affichage positif/inverse, lecture/modification/écriture.
