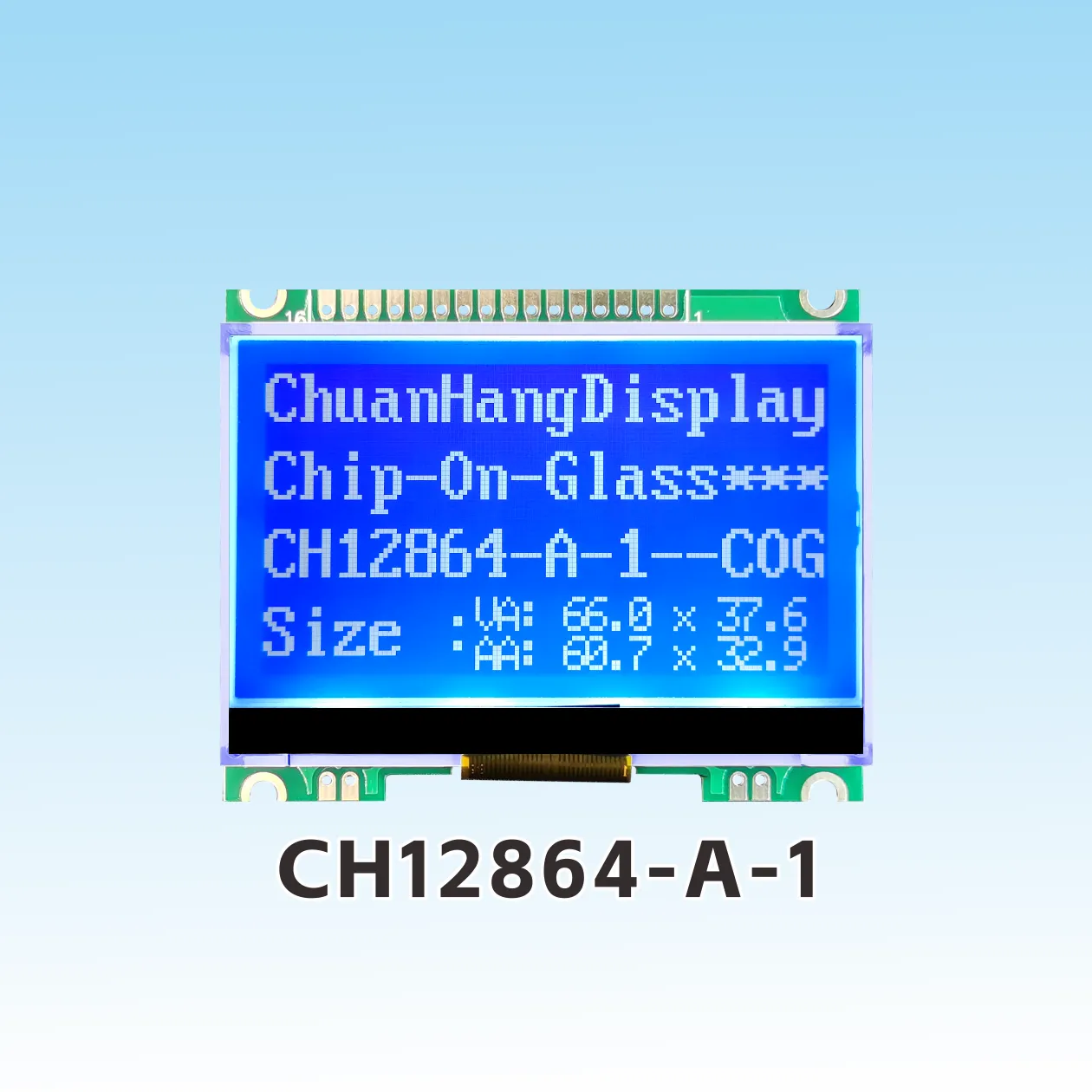

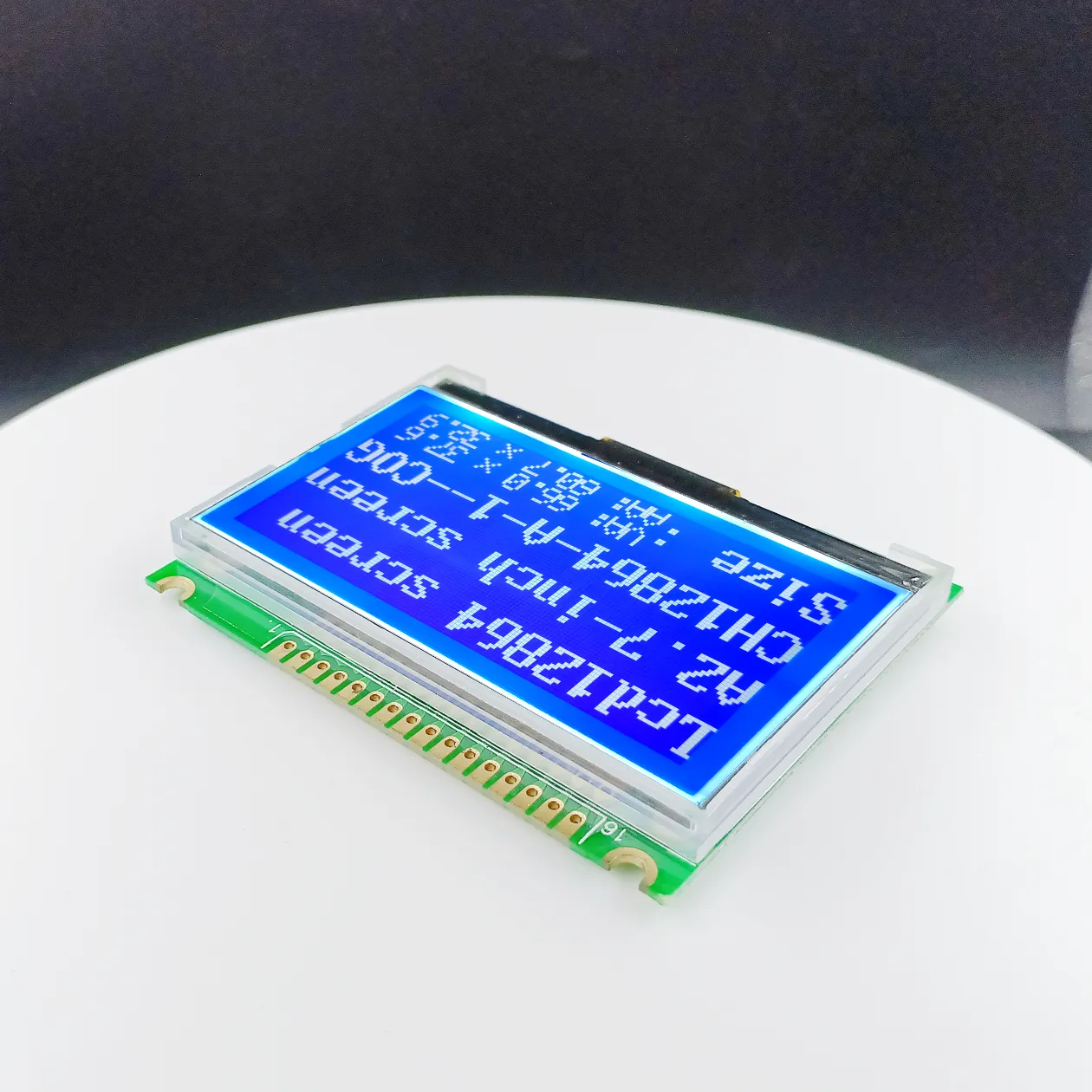

CH12864-A-1 12864 écran graphique LCD
Description du produit

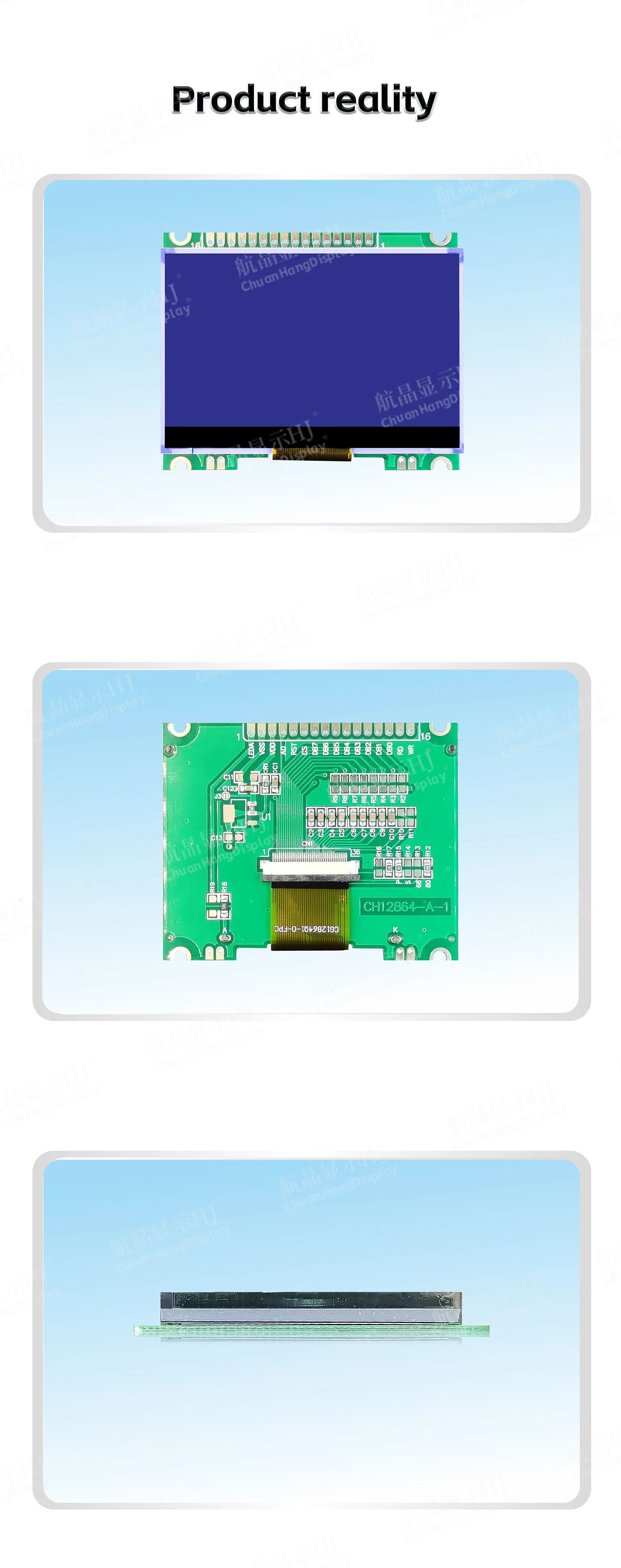

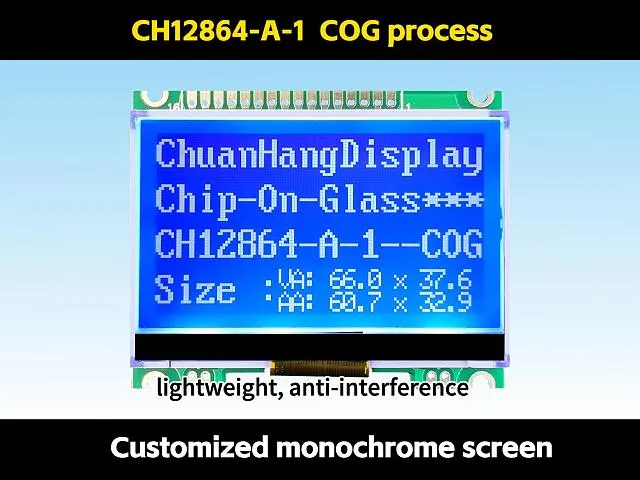

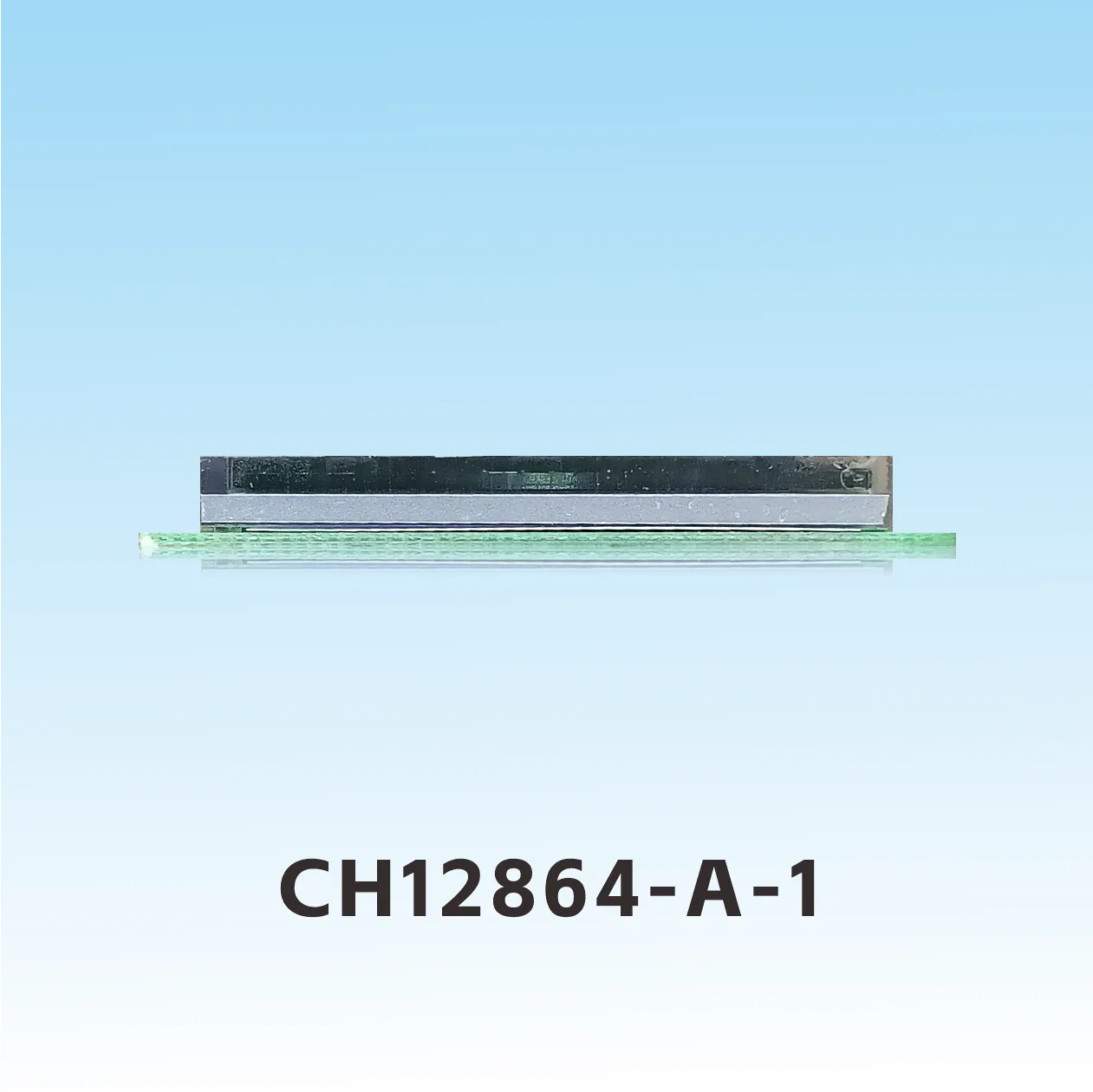

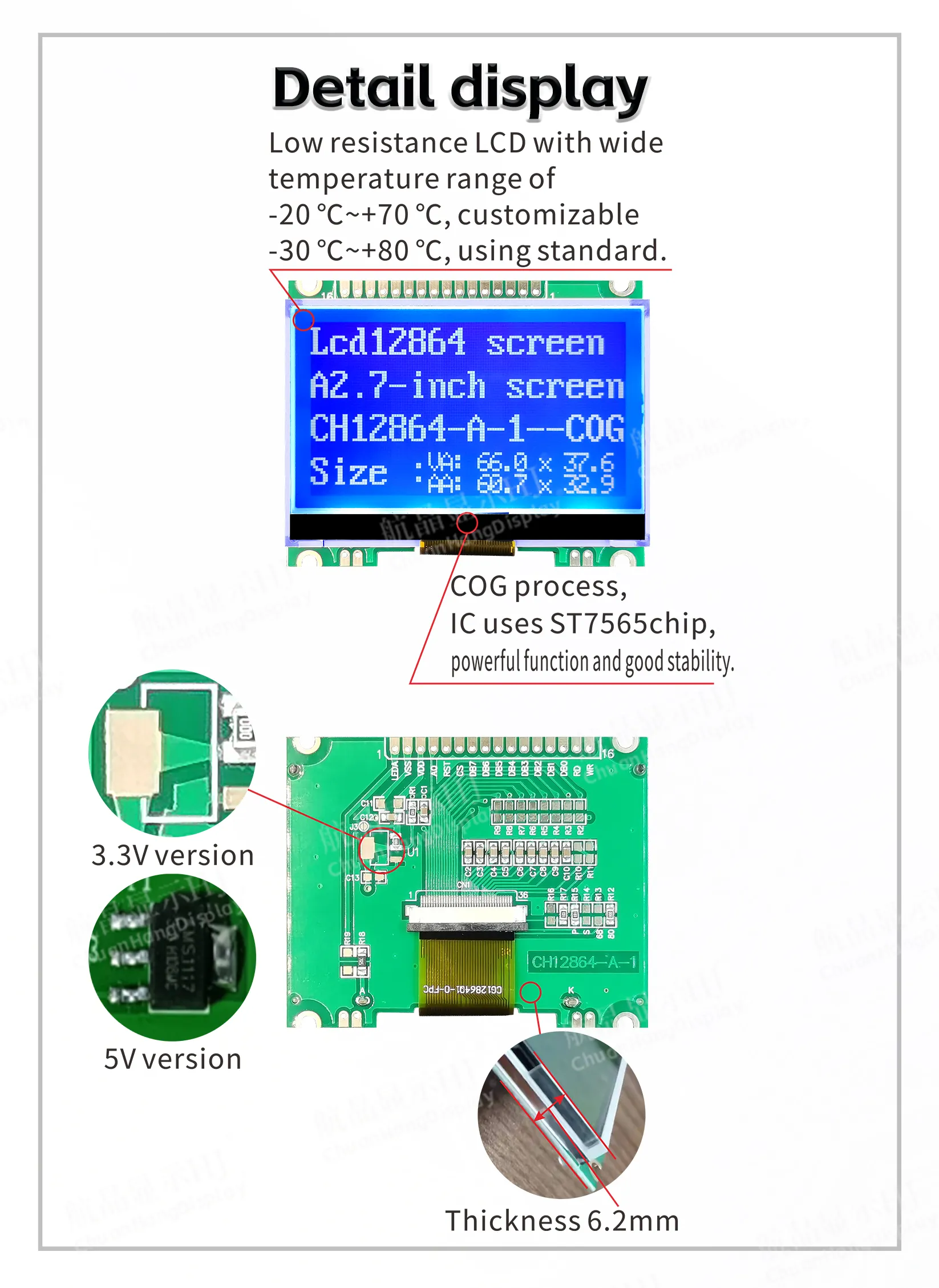

1.1 Processus COG, le fil souple FPC est une interface enfichable, produit avec rétroéclairage, assemblé, épaisseur fine et structure stable.
1.2 IC utilise ST7565R. Il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage inférieur à 1mA et courant de rétroéclairage inférieur à 80mA.

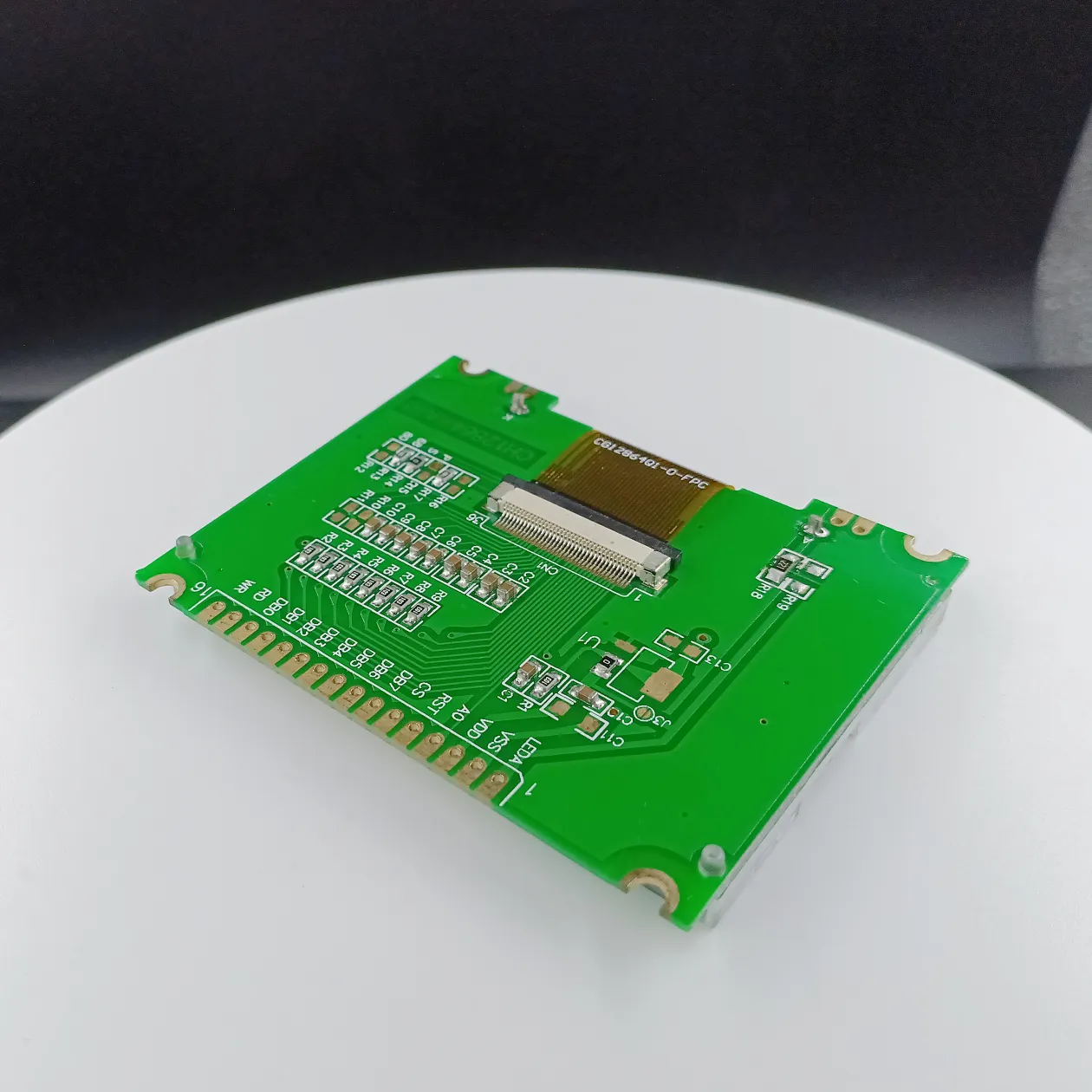

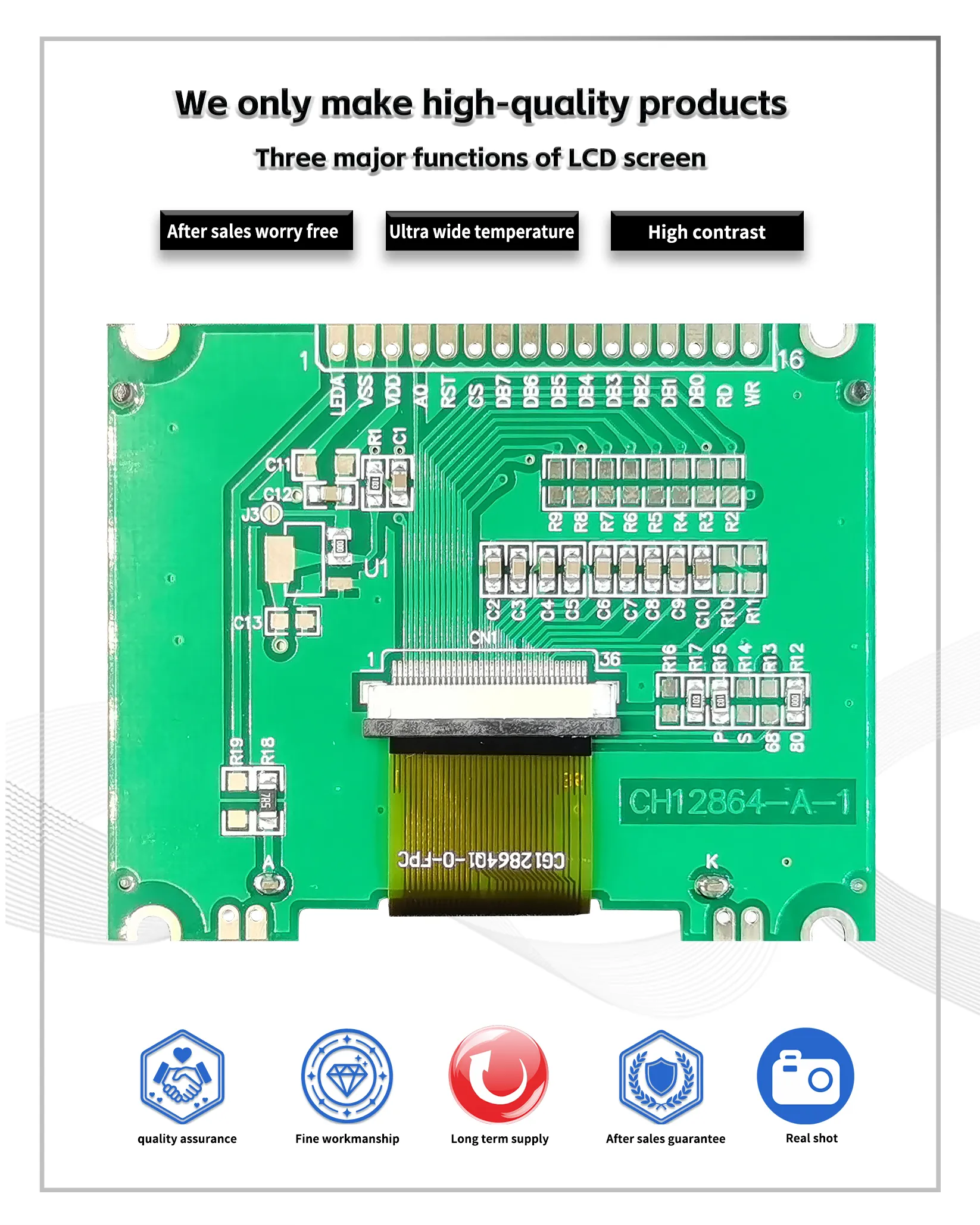

1.4 Les rétroéclairages LED A et K sont fixés sur la carte PCB, et A et K doivent être alimentés séparément par 2,9V~3,0V.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Les condensateurs externes génèrent une augmentation.
●Le rapport de contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).

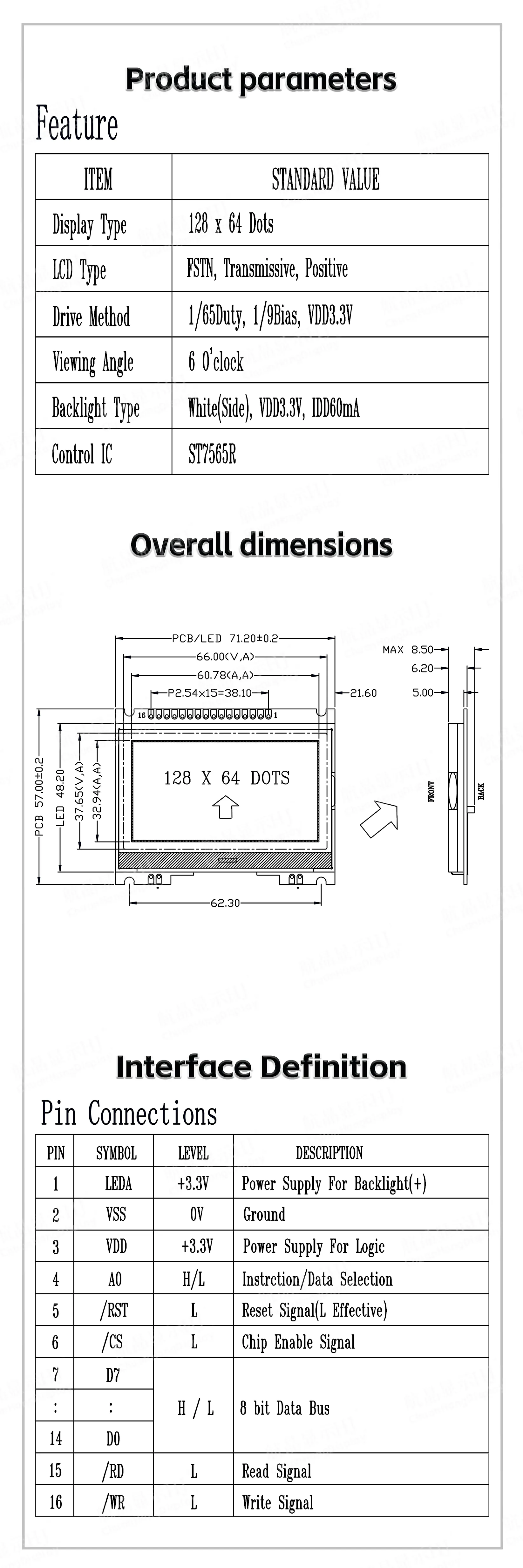

●Image unique ≤ matrice de points 128x64. Interface SPI à 4 fils ou port parallèle 8 bits timing 6800 ou timing 8080 en option, le circuit peut être configuré.
●Fonctions riches : affichage/extinction de l'interface, affichage positif/affichage inversé, lecture/modification/écriture.
