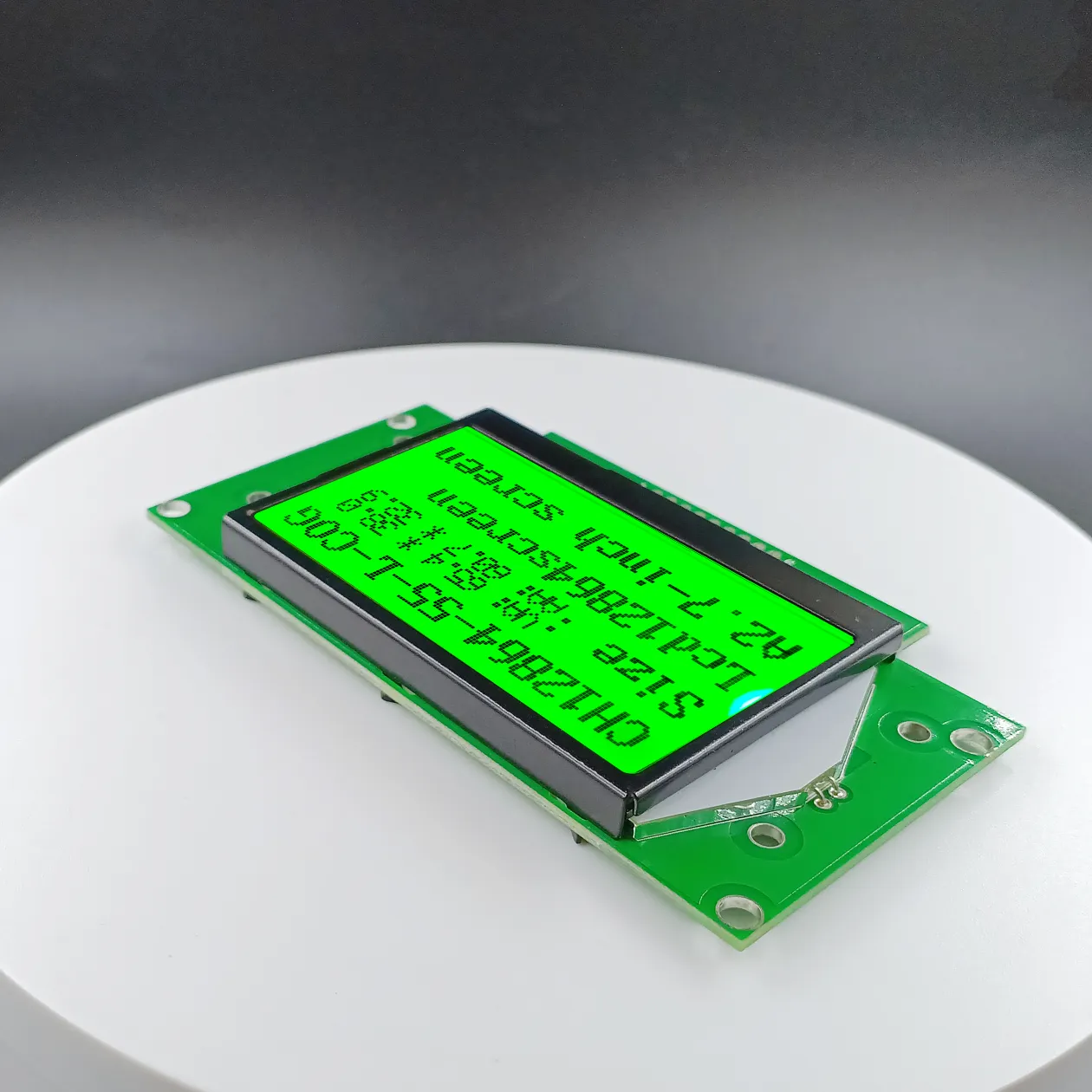

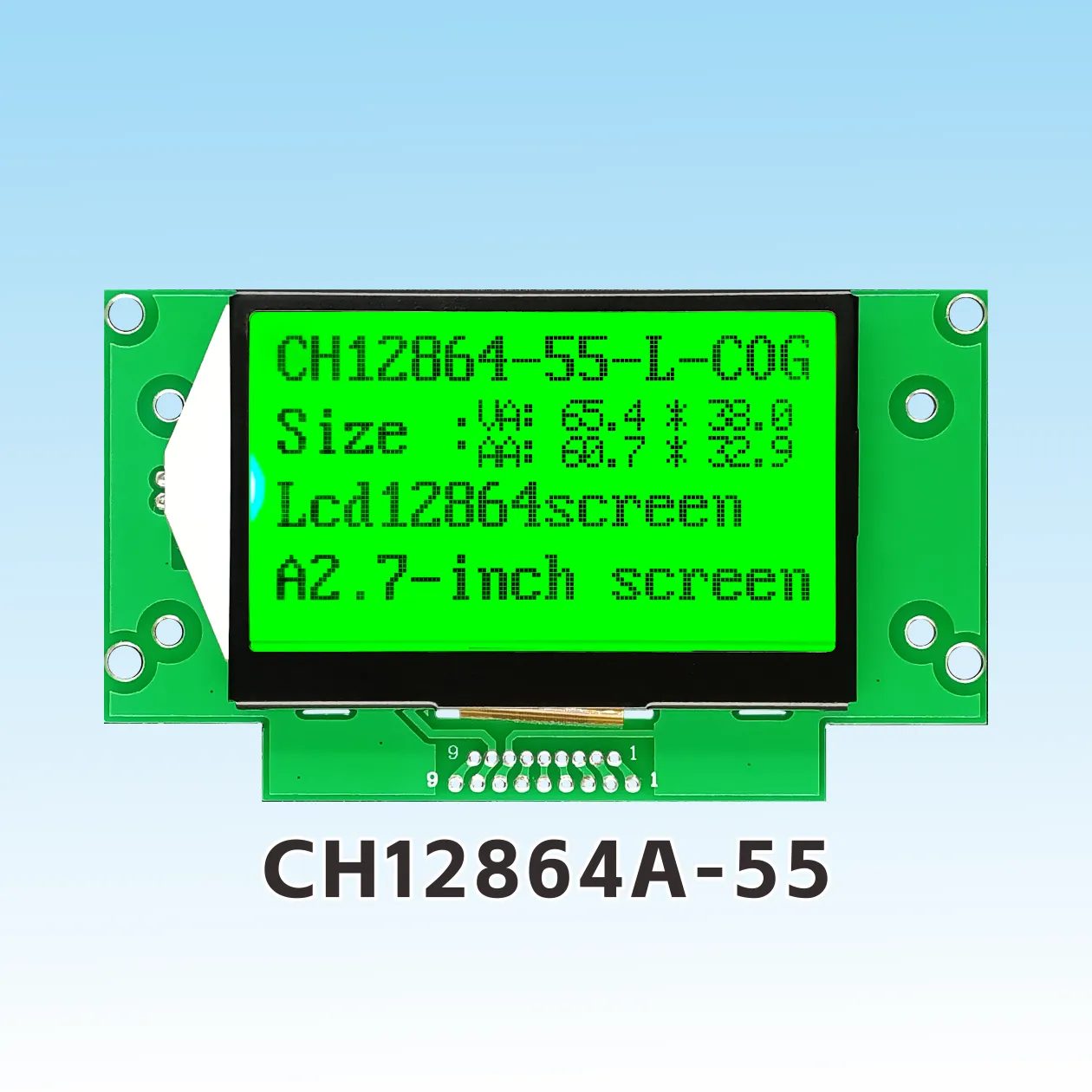

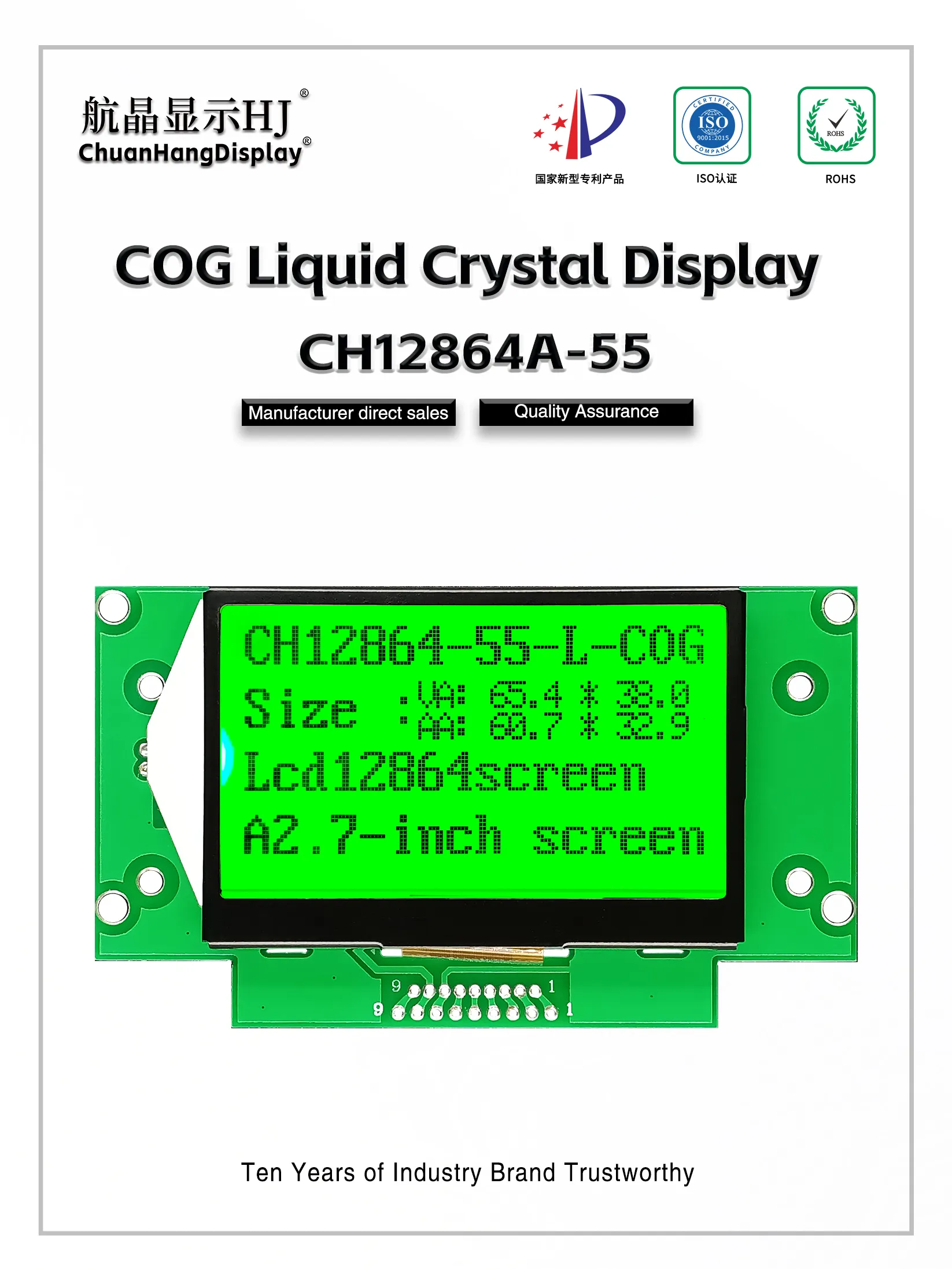

CH12864-55 affichage 128x64
Description du produit

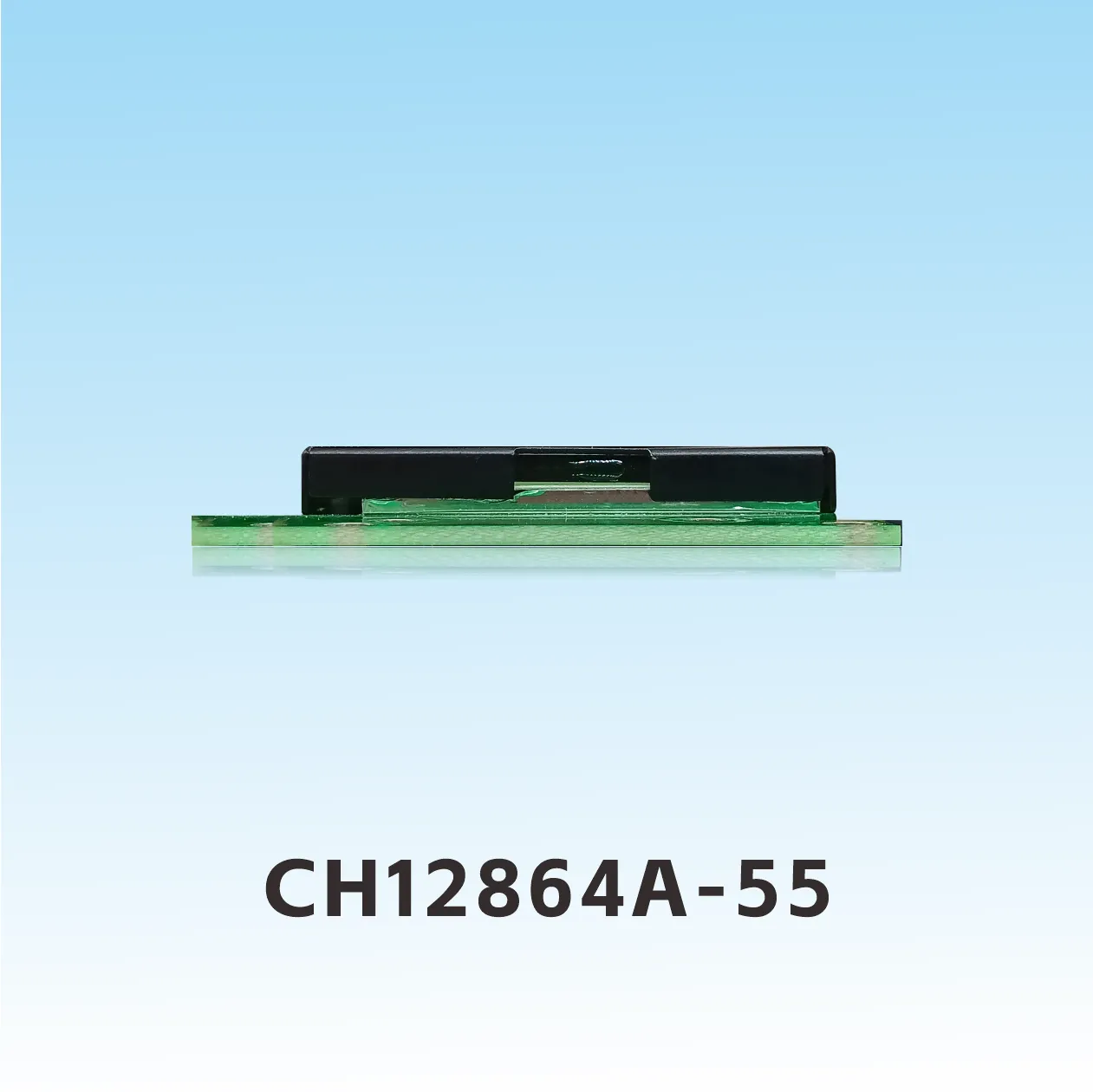

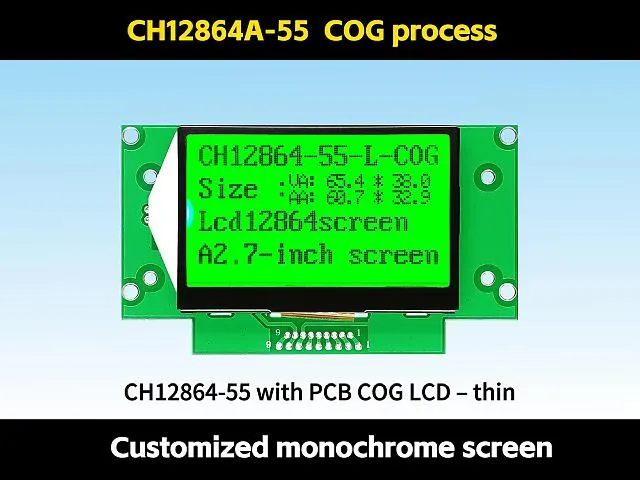

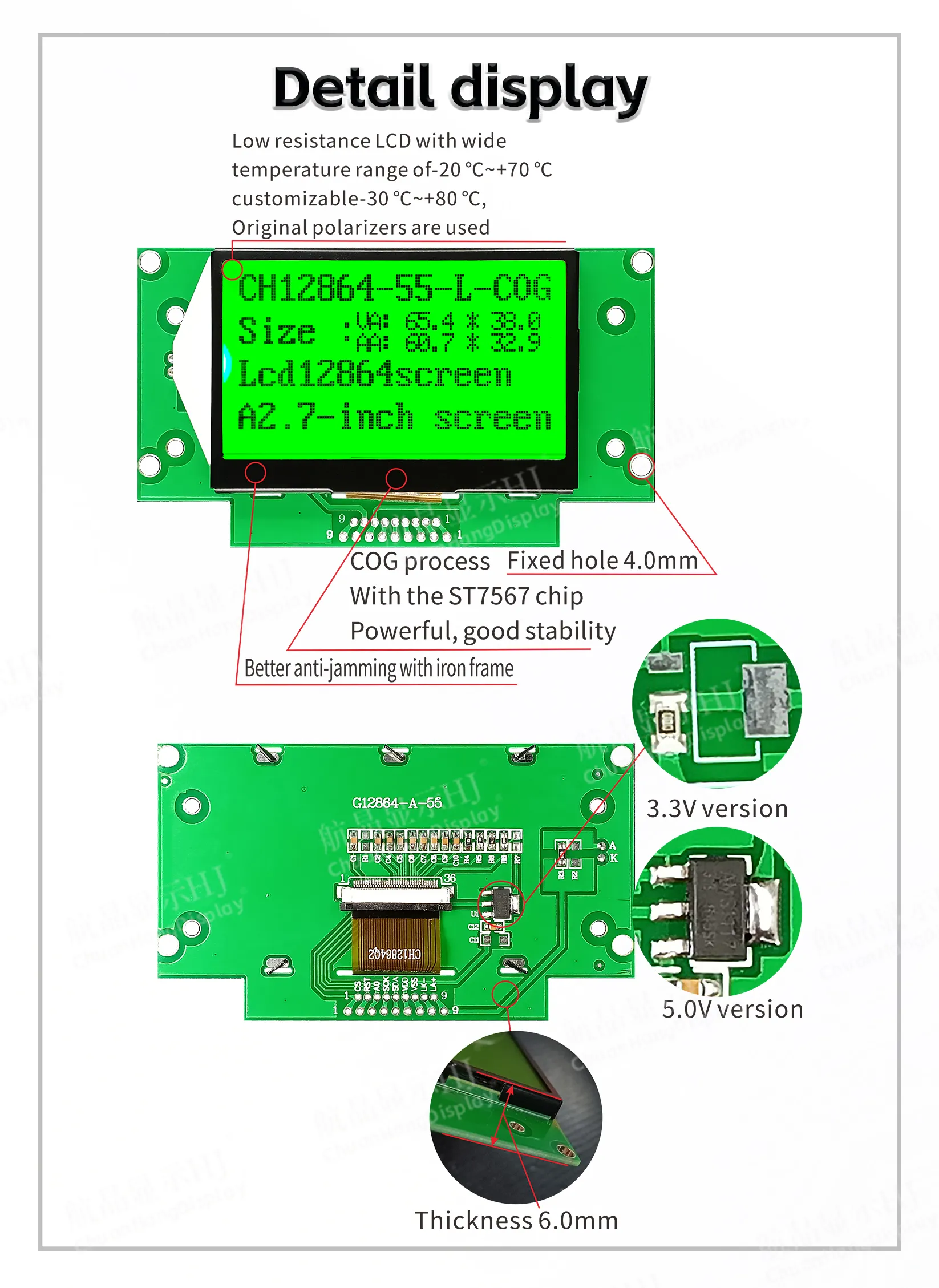

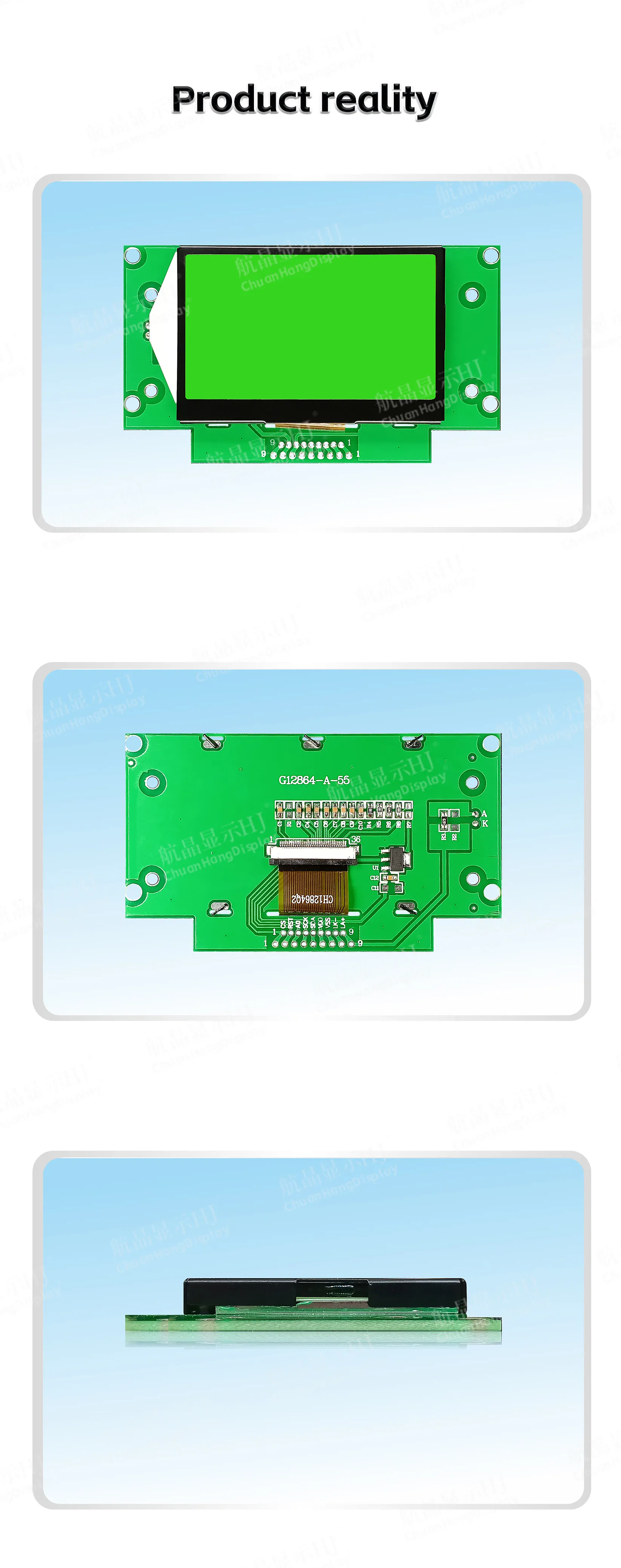

1.1 Processus COG, processus d'insertion de câblage FPC, produit avec carte PCB, rétroéclairage, épaisseur fine et structure stable.
1.2 IC utilise ST7565R. Il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation par défaut 3,3V, pas de courant de rétroéclairage dans 1mA, courant de rétroéclairage dans 100mA.

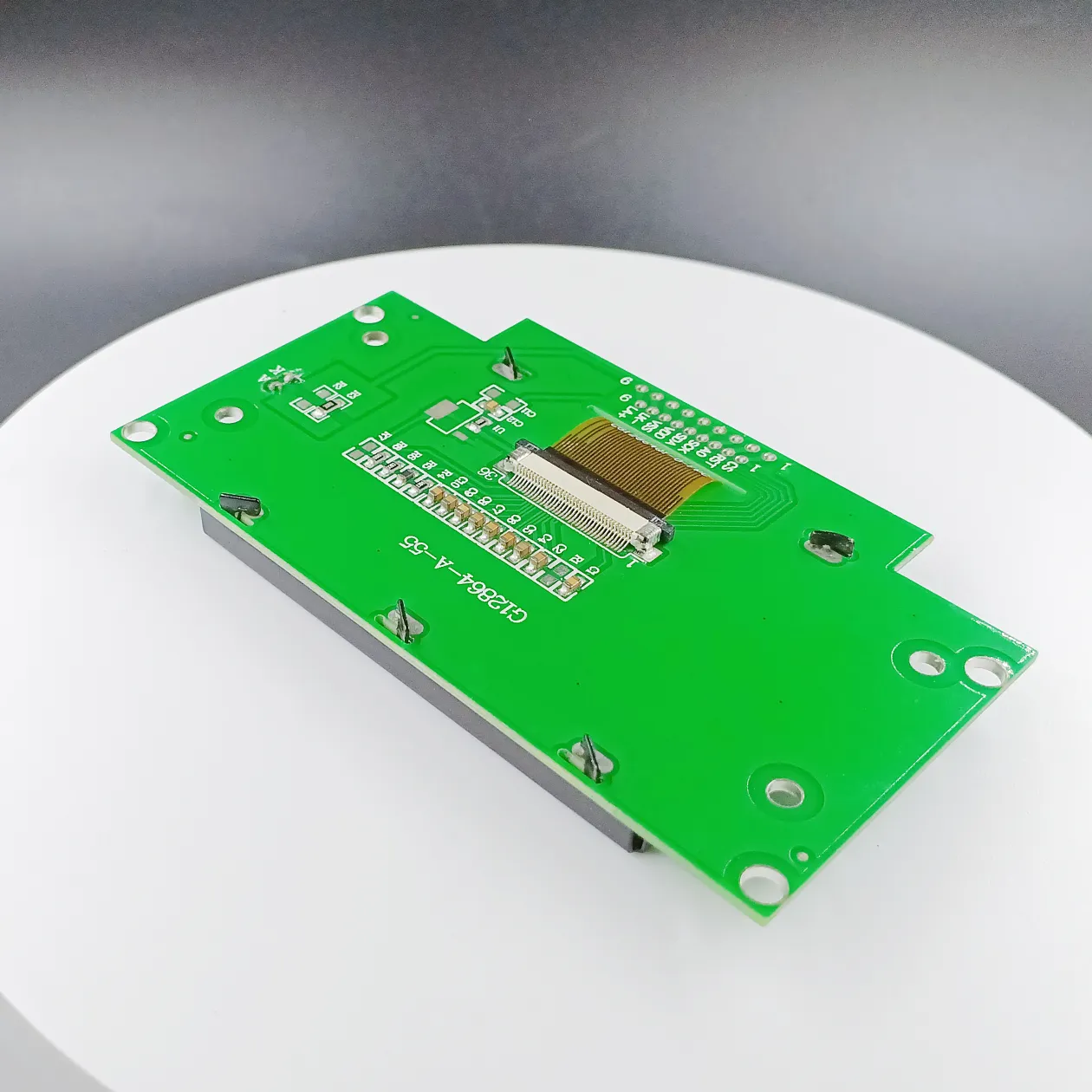

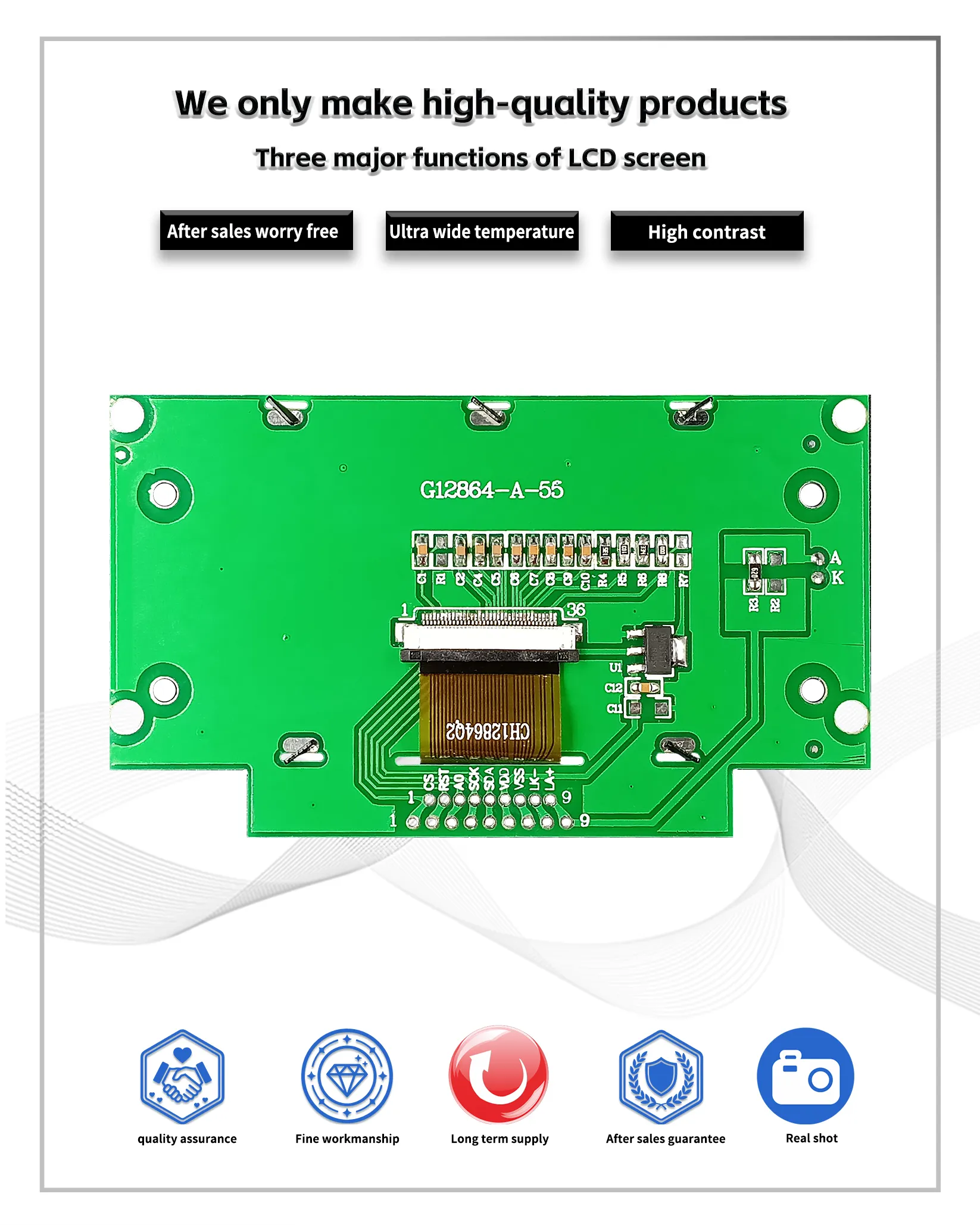

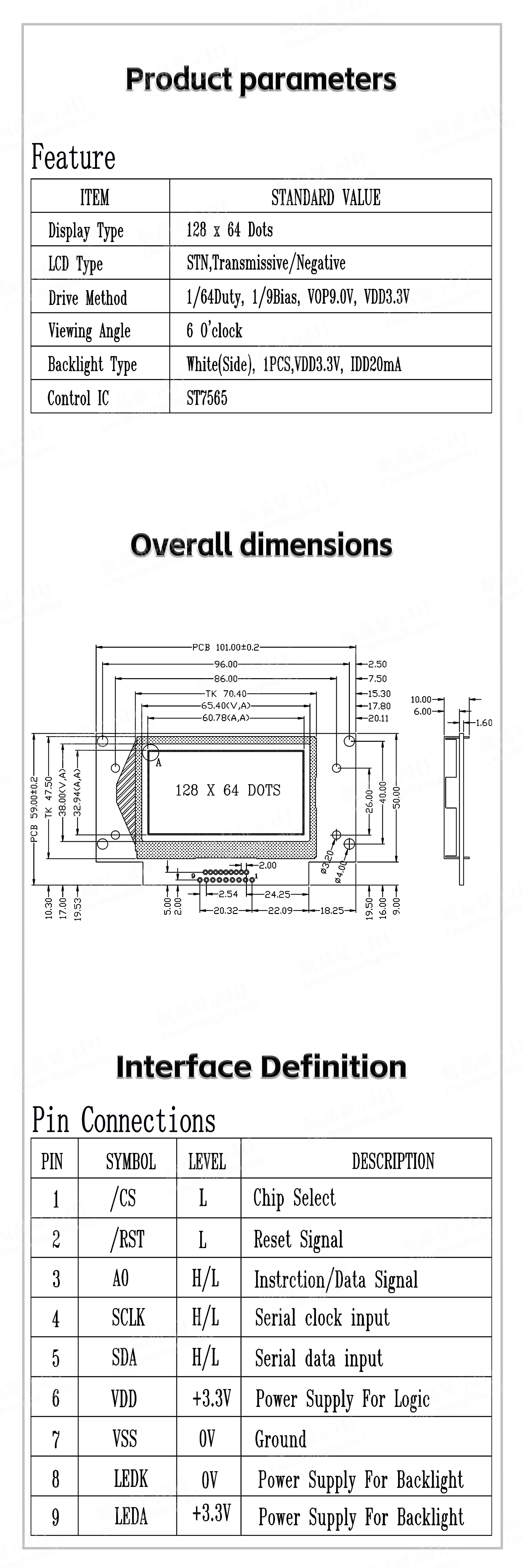

1.4 Les rétroéclairages LED A et K sont des cartes PCB qui ont été soudées sur des cartes PCB. La LED peut être pilotée par PIN6, PIN7, PIN8, PIN9.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits. Circuit de boost intégré.
●Le rapport de contraste est ajusté de profond à clair par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points. Communication par interface SPI à 4 fils.
●Fonctions riches : affichage interface activé/désactivé, affichage positif/inversé.
1.2 IC utilise ST7565R. Il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation par défaut 3,3V, pas de courant de rétroéclairage dans 1mA, courant de rétroéclairage dans 100mA.
1.4 Les rétroéclairages LED A et K sont des cartes PCB qui ont été soudées sur des cartes PCB. La LED peut être pilotée par PIN6, PIN7, PIN8, PIN9.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits. Circuit de boost intégré.
●Le rapport de contraste est ajusté de profond à clair par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points. Communication par interface SPI à 4 fils.
●Fonctions riches : affichage interface activé/désactivé, affichage positif/inversé.
